Page 1
Edition: 20.06.2018 – Revision - 01 – RaR - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
Ständerbohrmaschine
Übersetzung / Translation
EN
USER MANUAL
Drill Press
ZI-STB13T
EAN: 9120039233550
Page 2
INHALT / INDEX
1 INHALT / INDEX
1 INHALT / INDEX 2
2 SICHERHEITSZEICHEN / SAFETY SIGNS 3
3 TECHNIK / TECHNIC 4
3.1 Komponenten / Components ............................................................................. 4
3.2 Lieferumfang / Delivery content ....................................................................... 4
3.3 Technische Daten / Technical data .................................................................... 5
4 VORWORT (DE) 6
5 SICHERHEIT 7
5.1 Bestimmungsmäßige Verwendung .................................................................... 7
5.2 Sicherheitshinweise .......................................................................................... 8
5.3 Restrisiken ........................................................................................................ 9
6 MONTAGE 10
6.1 Vorbereitende Tätigkeiten ............................................................................... 10
6.1.1 Der Arbeitsplatz ..........................................................................................10
6.1.2 Transport / Ausladen der Maschine ...............................................................10
6.1.3 Vorbereitung der Oberflächen .......................................................................10

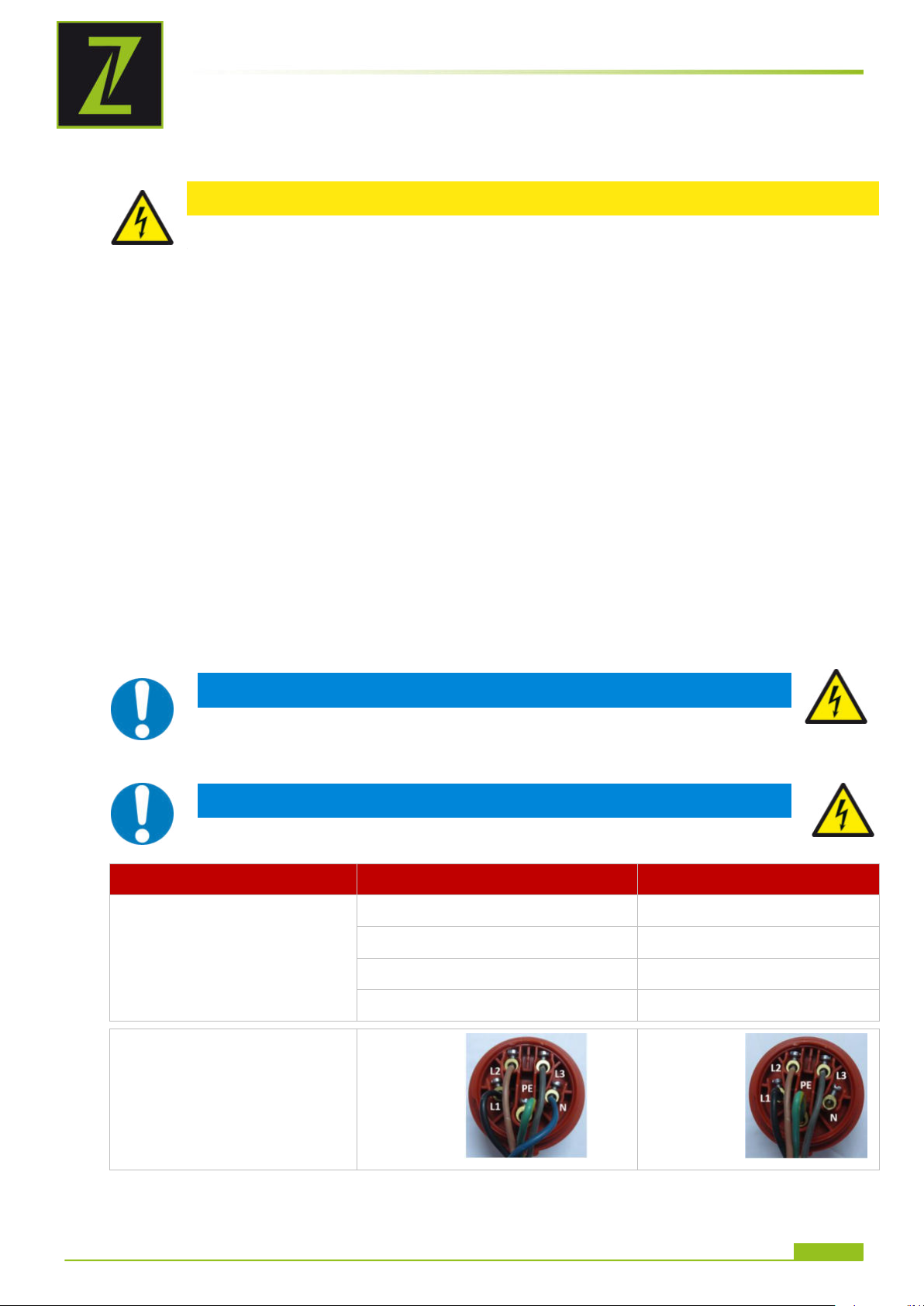

6.2 Elektrischer Anschluss ..................................................................................... 11

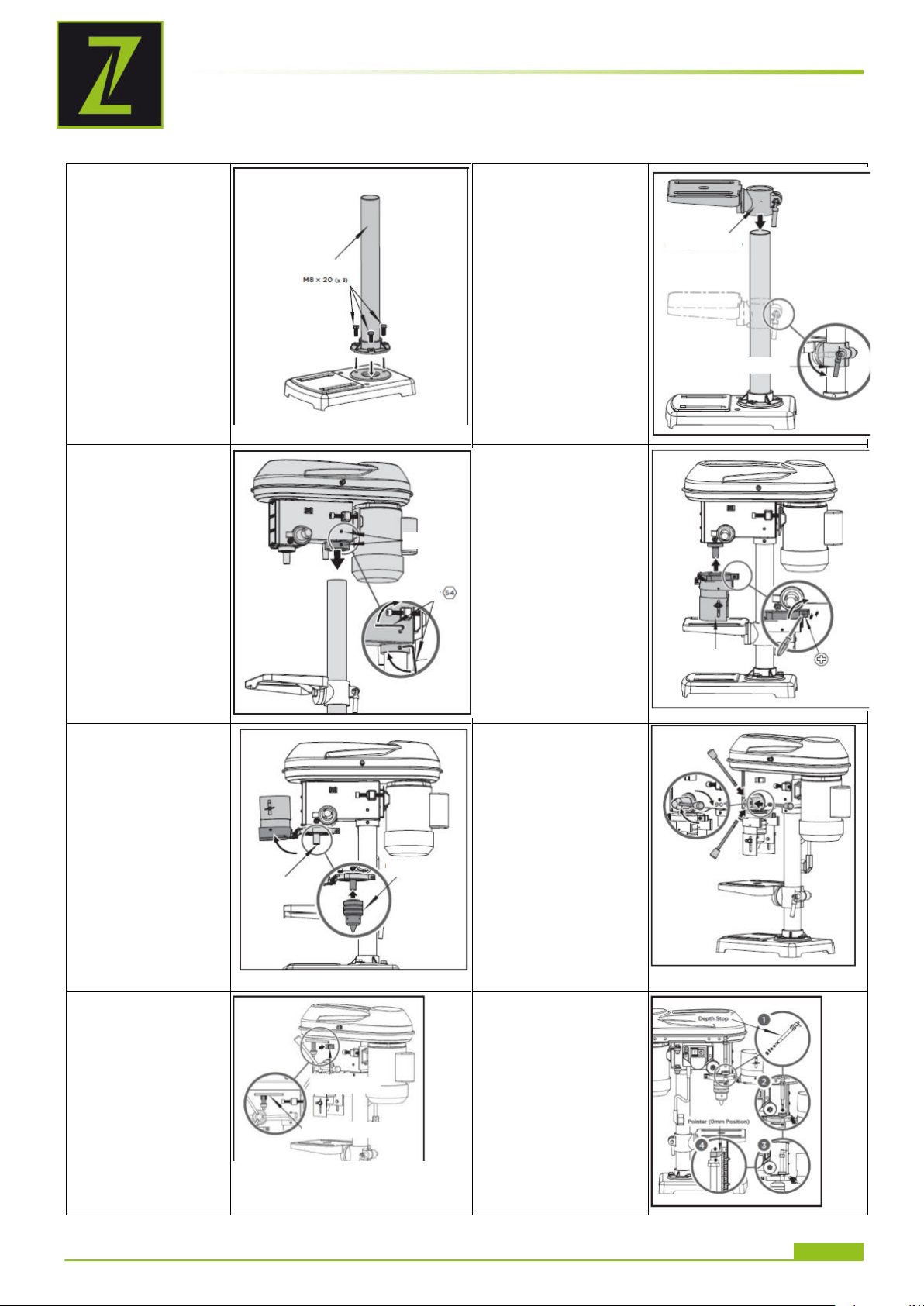

6.3 Zusammenbau ................................................................................................. 12
7 BETRIEB 13
7.1 Betriebshinweise ............................................................................................. 13
7.2 B edienung ....................................................................................................... 14
8 WARTUNG 16
8.1 Instandhaltung und Wartungsplan .................................................................. 16
8.2 Reinigung ........................................................................................................ 16
8.3 Entsorgung ...................................................................................................... 17
9 FEHLERBEHEBUNG 17
10 PREFACE (EN) 18
11 SAFETY 19
11.1 Intended Use ................................................................................................... 19
11.2 Safety instructions .......................................................................................... 19
11.3 Remaining risk factors ..................................................................................... 21
12 ASSEMBLY 21
12.1 Preparatory activities ...................................................................................... 21
12.1.1 Workplace requirements ..........................................................................21
12.1.2 Transport ...............................................................................................21
12.1.3 Preparation of the surface ........................................................................22
12.2 Power supply ................................................................................................... 22

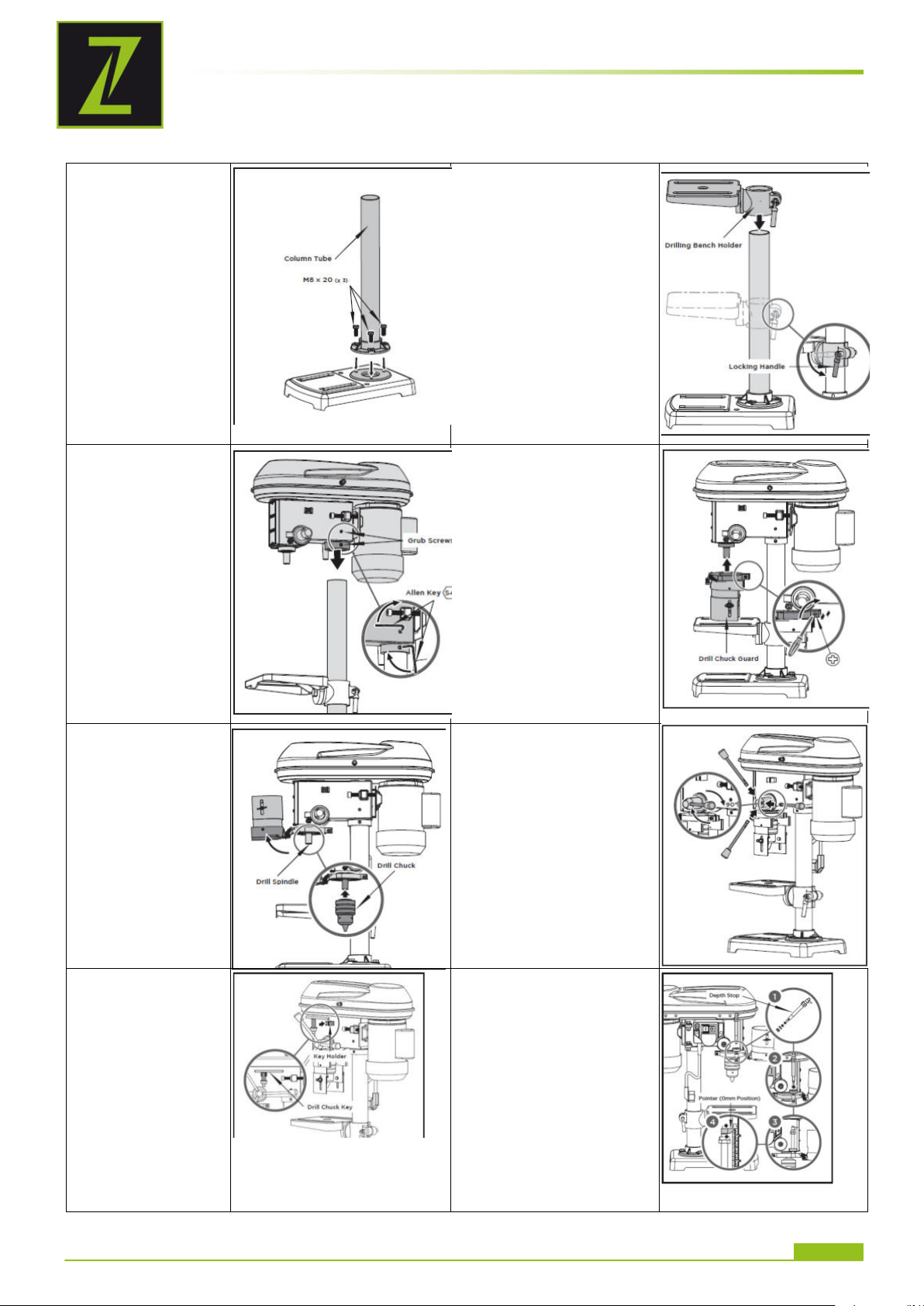

12.3 Assembly ......................................................................................................... 23
13 OPERATION 24
13.1 Operation instructions ..................................................................................... 24
13.2 Operation ........................................................................................................ 25
14 MAINTENANCE 27
14.1 Maintenance plan ............................................................................................ 27
14.2 Cleaning .......................................................................................................... 27
14.3 Disposal ........................................................................................................... 27
15 TROUBLE SHOOTING 28
17 SCHALTPLAN / WIRING DIAGRAM 29

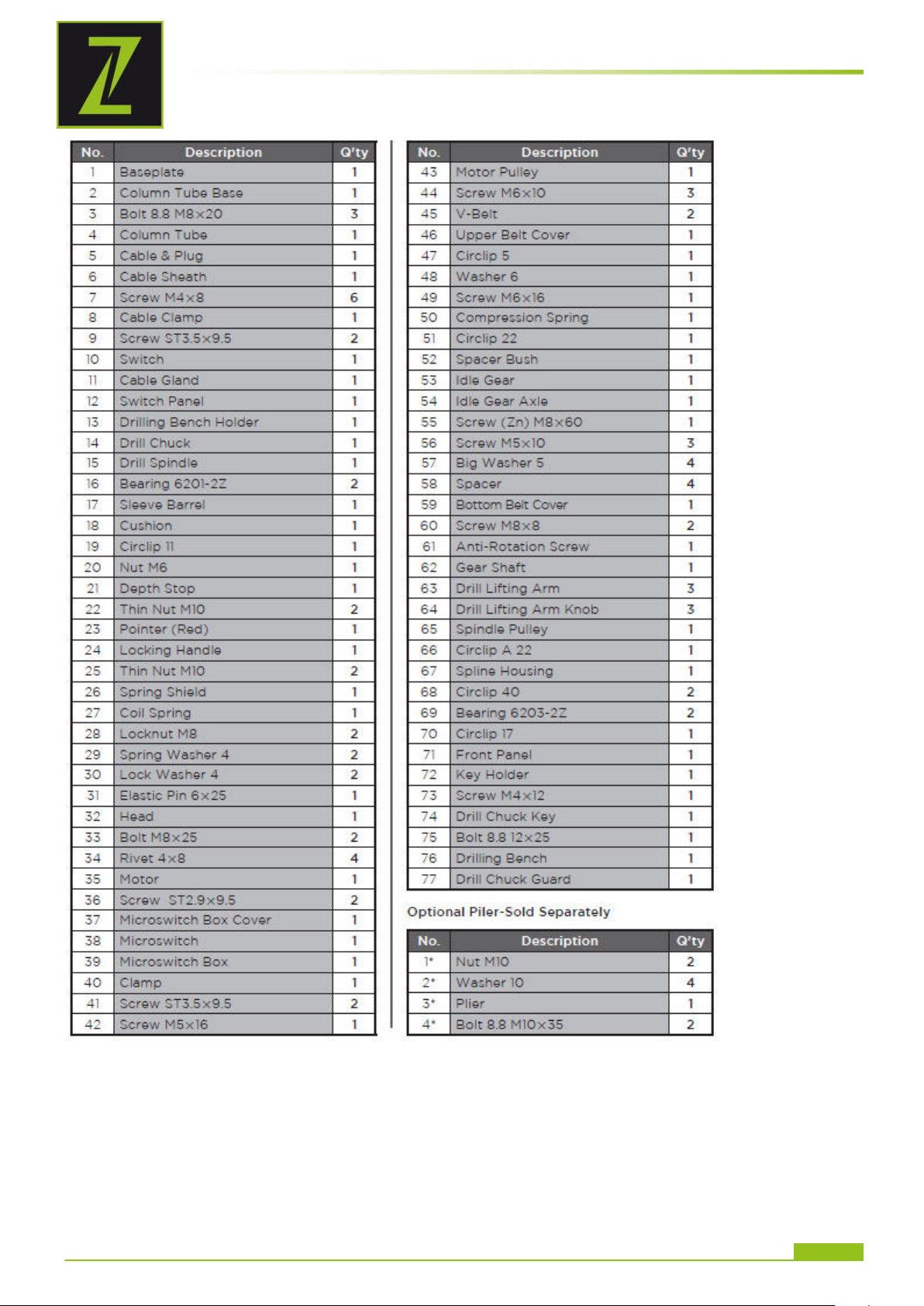

18 ERSATZTEILE / SPARE PARTS 29
18.1 Ersatzteilbestellung / spare parts order .......................................................... 29

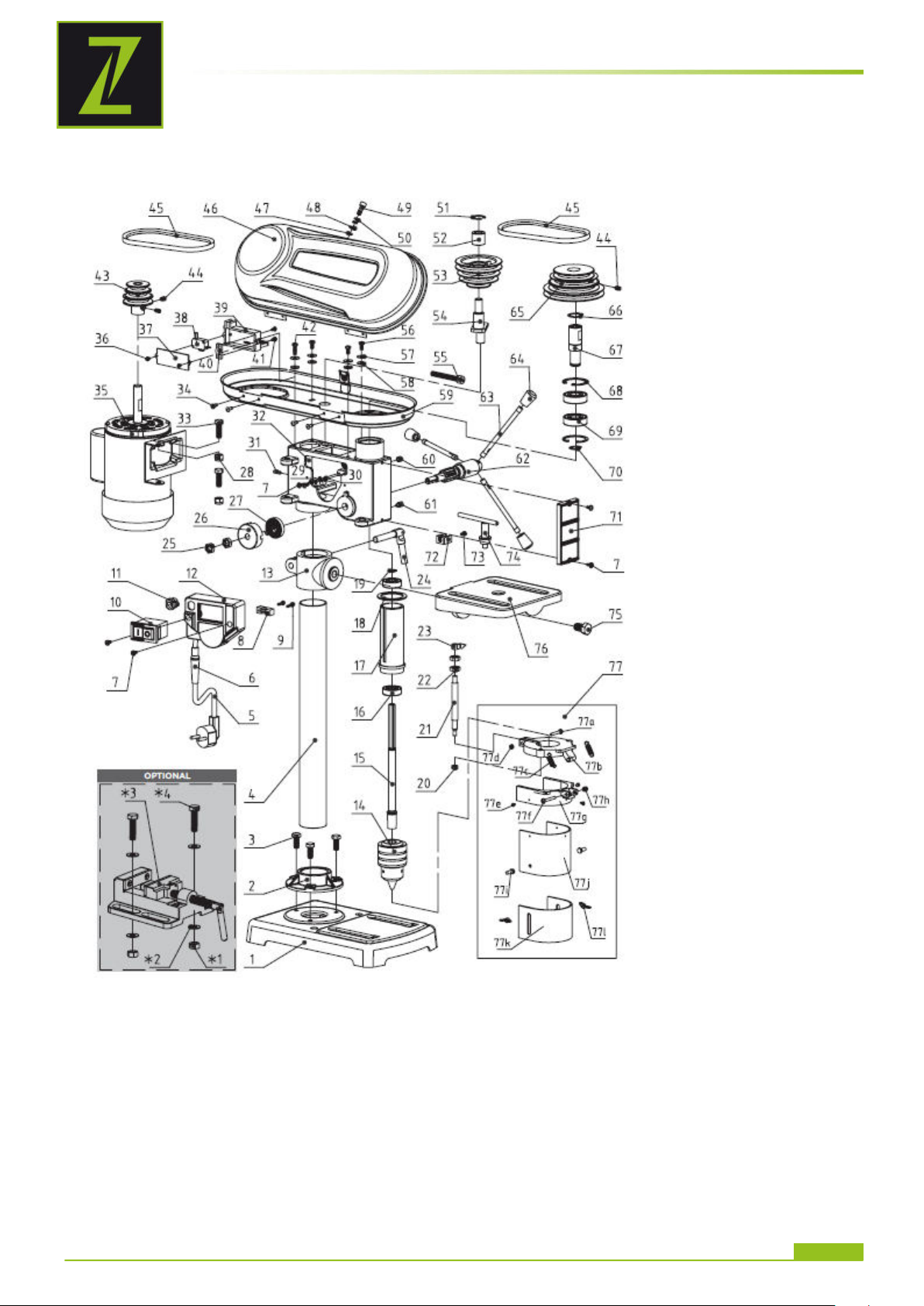

18.2 Explosionszeichnung / explosion drawing ....................................................... 30
19 EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF
CONFORMITY 32
20 GEWÄHRLEISTUNG (DE) 33
21 WARRANTY GUIDELINES (EN) 34
22 PRODUKTBEOBACHTUNG 35
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
2
Page 3
SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN / BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS / DEFINITION OF SYMBOLS
DE
CE-KONFORM:Dieses Produkt entspricht den EU-Richtlinien
CE-CONFORM: This product complies with EC-directives
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam
durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine
ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and get familiar with the
controls in order to use the machine correctly and to avoid injuries and machine defects.
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise
zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu tödlichen Unfällen
führen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as well as ignoring the
security and operating instructions can cause serious injuries and even lead to death.
DE
Allgemeiner Hinweis
EN
General note
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE
Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!
EN
Stop and pull out the power plug before any break and engine maintenance!
DE
Bedienung mit Handschuhen verboten!
EN
Operation with gloves forbidden!
DE
Bedienung mit Schmuck verboten!
EN
Operation with jewelry forbidden!
DE
Bedienung mit Krawatte verboten!
EN
Operation with tie forbidden!
DE
Bedienung mit offenem Haar verboten!
EN
Operation with long hair forbidden!
DE
Nicht auf die Maschine klettern!
EN
Do not climb onto the machine!
DE
Gefährliche elektrische Spannung!
EN
High voltage!
DE
Warnung vor Schnittverletzungen!
EN
Warning about cut injuries!
DE
Warnung vor rotierenden Teilen!
EN
Warning of rotating parts!
DE
Warnung vor wegschleudernden Teilen!
EN
Warning against thrown-off items!
Vor Nässe schützen!
Protect from moisture!
Sicherheitsabstand einhalten!
Keep safety distance!
2 SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
3
Page 4

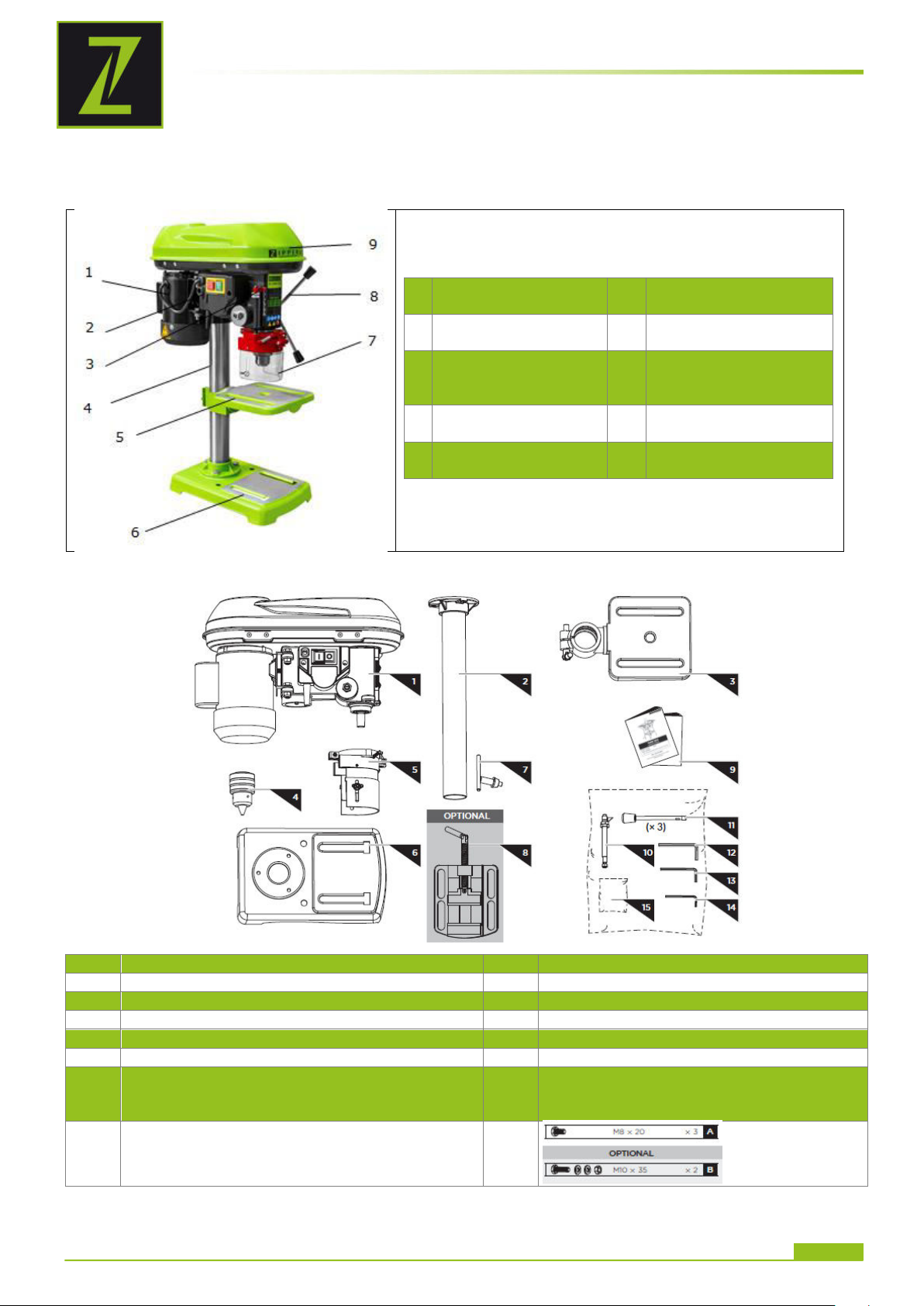

3 TECHNIK / TECHNIC
1
Motor
6
Grundplatte
Baseplate
2
EIN-/ AUS-Schalter
ON/OFF-switch
7
Spindelschutz
Drill chuck guard
3
Tiefenanschlag mit
Skala
Depth stop with scale
8
Spindelhubhebel
Drill lifting arms
4
Säule
Cloumn Tube
9
Riemenabdeckung
Gear cover
5
Bohrtisch
Drill bench
11
1
Machinen Kopf / Machine Head
9
Betriebsanleitung / manual
2
Säule / Column tube
10
Tiefen Anschlag / depth stop
3
Bohrtisch / Drilling Bench
11
Hebel / drill lifting arm (x3)
4
Bohrfutter / Drill chuck
12
Imbusschlüssel / Allen key 5mm
5
Bohrfutterschutz / Drill chuck guard
13
Imbusschlüssel / Allen key 4mm
6
Grundplatte / Baseplate
14
Imbusschlüssel / Allen key 3mm
7
Bohrfutterschlüssel / Drill chuck key
15
Schraubenbeutel (inkludiert)
Hardware bag (including)
3x M8x20; 2x M10x35 (optional)
8
Maschinenschraubstock (optional)
Plier (optional)
3.1 Komponenten / Components
TECHNIK / TECHNIC
3.2 Lieferumfang / Delivery content
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
4
Page 5
3.3 Technische Daten / Technical data
ZI-STB13T
Betriebsspannung / Voltage
230 V / 50 Hz
Motorleistung / motor power (S2 15min)
400 W

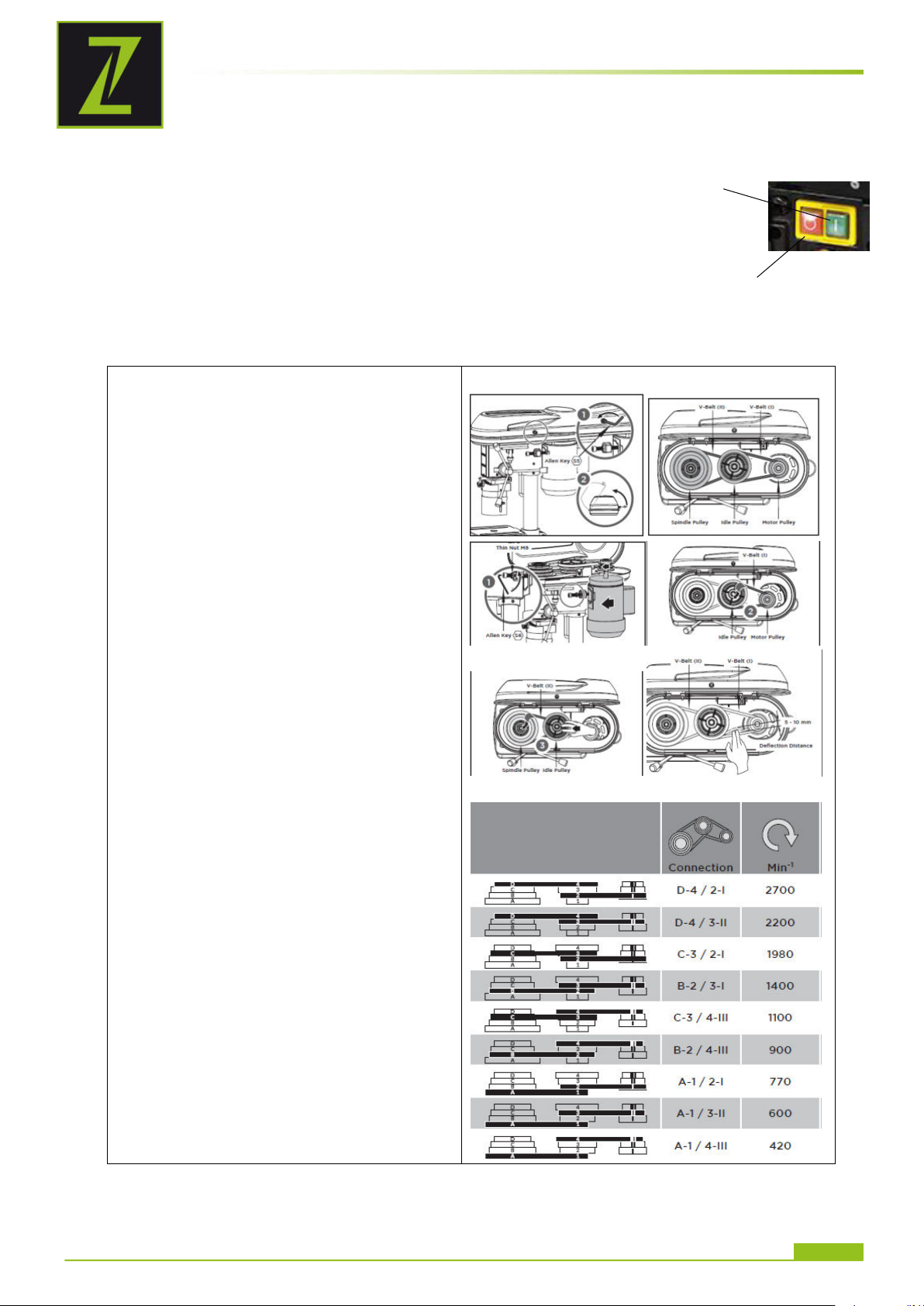

Spindeldrehzahl / spindle speed
420/600/770/900/1100/1400/1980/2
200/2700 min-1
Spindelhub / Spindle stroke
50 mm
Ausladung / distance spindle to column
104mm
Schutzklasse / safety class
I
Schutzart / protection category
IP 20
Schall-Druckpegel LPA (K=3dB(A))
69 dB(A)
Schall-Leistungspegel LWA (K=3dB(A))
82 dB(A)
Bohrfutter / Drill Chuck min-max ø
1.5 - 13 mm
Gewicht / weight
14.3 kg
Dimension Bohrtisch / drill bench
165 x 162 mm
Dimension Grundplatte / baseplate
295 x 190 mm
Abstand Spindel-Tisch / distance spindle to worktable
220 mm
Abstand Spindel-Grundplatte / distance spindle to base
302 mm
Dimesion Maschine / machine (LxBxH)
420 x 225 x 597 mm
Spindelkonus / spindle taper
JT33/B16
TECHNIK / TECHNIC
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
5
Page 6
VORWORT (DE)
ZIPPER MASCHINEN GmbH
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: +43 7248 61116-700
Fax: +43 7248 61116–720
Mail: [email protected]
4 VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Ständerbohrmaschine ZI-STB13T.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie
sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße
Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten
Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2018
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.
Kundendienstadresse
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
6
Page 7
SICHERHEIT
W A R N UNG
Verwenden Sie nur für die Maschine zulässige Bohrer!
Verwenden Sie nie schadhafte Bohrer!
Benutzen Sie die Maschine niemals mit defekten oder ohne montierte
trennende Schutzeinrichtung
Die Entfernung bzw. Änderung der Sicherheitskomponenten können
zu Schäden an der Maschine und schweren Verletzungen führen!
HÖCHSTE VERLETZUNGSGEFAHR!
Feuchtigkeit
max. 70%
Temperatur
von +5°С bis +40°С
5 SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise
sind einzuhalten.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu
machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Zum Bohren mit Bohrfutter B16 (Bohrerø 1.5-13mm) von Metall, Holz, Kunststoff;
Werkstoff nur mit geeignetem Bohrer bearbeiten!
Diese Maschine ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem
Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhalten von ihr Anweisungen, wie die Maschine zu benutzen ist. Niemals Kindern oder
mit diesen Anweisungen nicht vertrauten Personen erlauben, die Maschine zu benutzen. Kinder sollten
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Maschine spielen.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden
oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.
Arbeitsbedingungen:
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
Unzulässige Verwendung:
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen
Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem
Handbuch angeführt werden.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine
geeignet sind.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser
Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
7
Page 8
SICHERHEIT
H I N W EI S
Bei der Maschine sind folgende Schutzeinrichtungen wirksam:
Abschaltung beim Öffnen von Keilriemenabdeckung oder Spindelschutz
5.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende
Hinweise UNBEDINGT zu beachten:
Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und Materialresten
halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
Arbeiten Sie nur in gut durchlüfteten Räumen!
Überlasten Sie die Maschine nicht!
Achten Sie bei der Arbeit auf einen stets sicheren Stand.
Halten Sie Ihre Hände während dem Betrieb vom Bohrkopf fern
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen
ist das Arbeiten an der Maschine verboten!
Das Klettern auf die Maschine ist verboten!
Schwere Verletzungen durch Herunterfallen oder Kippen der Maschine sind möglich! Die
Maschine muss mit den geeigneten Schrauben sicher befestigt werden.
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur von unterwiesenen Personen (Kenntnis und Verständnis dieser
Betriebsanleitung), die keine Einschränkungen von motorischen Fähigkeiten verglichen mit
üblichen ArbeitnehmerInnen aufweisen, bedient werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden
Maschine fern zu halten!
Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich (Mindestabstand:
2m) aufhalten
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung,
Krawatten oder langes, offenes Haar (Haarnetz verwenden!).
Lose Objekte können sich verfangen und zu schwersten Verletzungen führen!
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von
Verletzungen. Die Bedienung mit Sicherheitshandschuhen ist verboten!
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches
die Maschine ausschalten und warten, bis die Maschine still steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die Stromversorgung
angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden
Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker (keine Adapter
bei schutzgeerdeten Maschinen)
Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist höchste Vorsicht
geboten! Es besteht Gefahr von Stromschlag, Feuer, Schnittverletzung;
Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
Im Freien nur mit Verlängerungskabel, das für den Außenbereich geeignet ist, arbeiten
Verwenden Sie Elektrowerkzeuge und –maschinen nie in der Umgebung von entflammbaren
Flüssigkeiten und Gasen (Explosionsgefahr!)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
8
Page 9
SICHERHEIT
W A R N UNG
Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.
Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist größte
Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!
Prüfen Sie regelmäßig das Anschlusskabel auf Beschädigung
Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum Befestigen eines Werkstückes
Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
Vermeiden Sie Körperkontakt mit geerdeten Teilen
Einstellwerkzeuge, Schraubenschlüssel und Bohrfutterschlüssel vor dem Einschalten entfernen
Fixieren Sie das Werkstück immer mit einem geeigneten Werkzeug.
Fixieren Sie das Werkstück nie mit Ihrer Hand!
Schwere Verletzungen durch scharfe Kanten an der Hand sind möglich, wenn das Werkstück
sich durch die Bohrrotation bewegt.
Halten Sie Bohrer scharf und sauber, damit lassen sie sich besser führen und verklemmen
weniger
Lagern Sie die Maschine außerhalb der Reichweite von Kindern
5.3 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind
folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger durch den rotierenden Bohrkopf während dem Betrieb.
Verletzungsgefahr durch scharfe Kanten des Werkstückes, vor allem bei nicht mit
entsprechendem Werkzeug/Vorrichtung fixiertem Werkstück.
Verletzungsgefahr: Haare und lose Kleidung etc. können erfasst und aufgewickelt werden!
Schwere Verletzungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung unbedingt
beachten.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr durch Kippen der Maschine
Verletzungsgefahr durch Staubemissionen von, mit gesundheitsschädlichen Mitteln
behandelten Werkstücken
Schnittgefahr durch nicht entgratete Bohrkanten
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Gefahr durch Lärm: Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die
Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von
entsprechend geschultem Fachpersonal bedient wird.
Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende
technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste Sicherheitsfaktor!
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
9
Page 10
MONTAGE
W A R N UNG
Das Hochheben und der Transport der Maschine darf nur durch qualifiziertes Personal
erfolgen und muss mit entsprechender Ausrüstung durchgeführt werden.
H I N W EI S
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an den Oberflächen!
Daher gilt: Bei der Reinigung nur milde Reinigungsmittel verwenden.
6 MONTAGE
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen
oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen
außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt
werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
6.1 Vorbereitende Tätigkeiten
6.1.1 Der Arbeitsplatz
Wählen Sie einen passenden Platz für die Maschine;
Beachten Sie dabei die Sicherheitsanforderungen sowie die Abmessungen der Maschine.
Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten.
6.1.2 Transport / Ausladen der Maschine
Herausheben aus der Verpackung zur Montage und Positionieren auf dem Arbeitsplatz:
Nur mittels geeigneter Hebeeinrichtung!
Beachten Sie, dass sich etwaig verwendete Hebeeinrichtungen (Kran, Stapler, Hebegurt etc.) in
einwandfreiem Zustand befinden müssen.
Zum Manövrieren der Maschine in der Verpackung kann auch ein Palettenhubwagen bzw. ein
Gabelstapler verwendet werden.
6.1.3 Vorbereitung der Oberflächen
Beseitigen Sie das Konservierungsmittel, das zum Korrosionsschutz der Teile ohne Anstrich aufgetragen
ist. Das kann mit den üblichen Lösungsmitteln geschehen. Dabei keine Nitrolösungsmittel oder ähnliche
Mittel und in keinem Fall Wasser verwenden.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
10
Page 11
MONTAGE
AC H T UNG
H I N W EI S
Der Betrieb ist nur mit Fehlerstromschutzeinrichtung (RCD mit
maximalem Fehlerstrom von 30mA) zulässig
.
H I N W EI S
in der folgenden Tabelle erklärten, Litzenquerschnitt.
Spannung
Verlängerung
Litzenquerschnitt
220 V-240 V
50 Hz
<27 m
1,5 mm
2
<44 m
2,5 mm
2
<70 m
4,0 mm
2
<105 m
6,0 mm
2

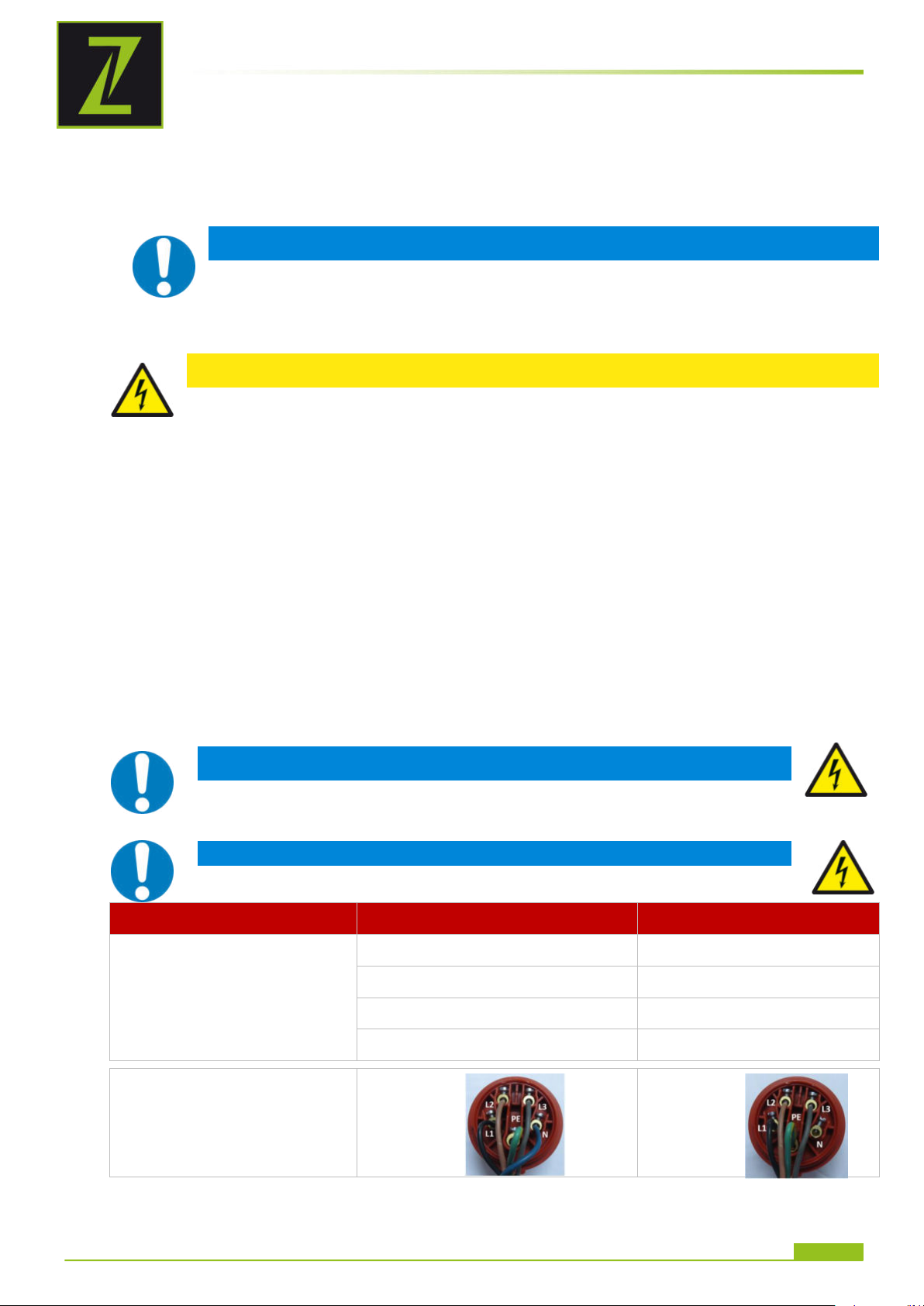

Steckeranschluss 400V:
5-adrig:
N-Leiter
4-adrig:
ohne
N-Leiter
6.2 Elektrischer Anschluss
Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist
ausschließlich durch einen Elektrofachmann durchzuführen!
1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose
vorbereitet!
2. Der Anschlussstecker darf nicht manipuliert werden!
3. Der Erdungsleiter ist gelb-grün ausgeführt!
4. Das Speisestromnetz muss mit 16A abgesichert sein.
5. Überprüfen Sie, ob die Netzspannung mit den Anforderungen der Maschine übereinstimmt.
6. Prüfen Sie nach dem elektrischen Anschluss die korrekte Laufrichtung.
7. Wenn die Maschine in die falsche Richtung läuft, sind zwei leitende Phasen zu
tauschen(400V).
8. Im Falle einer Reparatur oder eines Austausches darf der Erdungsleiter nicht an eine unter
Spannung stehende Dose angeschlossen werden!
9. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die
Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die
Leistungsübertragung und erwärmt sich stark.
10. Ein beschädigtes Kabel ist umgehend zu erneuern!
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
11
Page 12
6.3 Zusammenbau
Platzieren sie die
Säule auf die
Grundplatte und
fixieren sie diese mit 3
M8x20 Schrauben.
Geben sie den
Bohrtisch,
Bohrtischhalterung auf
die Säule.
Anschließend setzen
sie den Maschinenkopf
auf die Säule auf und
befestigen sie diesen
mit 2 Gewindestifte.
Platzieren sie den
Spindelschutz am
oberen Ende der
Spindel und fixieren sie
diesen mit einem
Schraubendreher.
Schwänken sie den
Spindelschutz nach
oben und platzieren
das Bohrfutter am
Spindelkonus.
Anschließend mit
einem Gummihammer
das Bohrfutter durch
einen vorsichtigen
Schlag fixieren.
Schrauben sie die 3
Hebel an und ziehen sie
diese fest.
Bohrfutterschlüssel in
Halterung befestigen.
1. Scheibe und Mutter
vom Tiefenstopp
abnehmen.
2. Tiefenstopp
einsetzen
3. Befestigen sie den
Tiefenstopp mit der
Mutter und Scheibe
aus Schritt 1
4. Die 0mm-Position
auf Skala einstellen.
Säule
Fixierhebel
Bohrtischhalter
Gewindestift
Inbus
Spindelschutz
Bohrspindel
Bohrfutter
Halter
Bohrfutterschlüssel
MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
12
Page 13

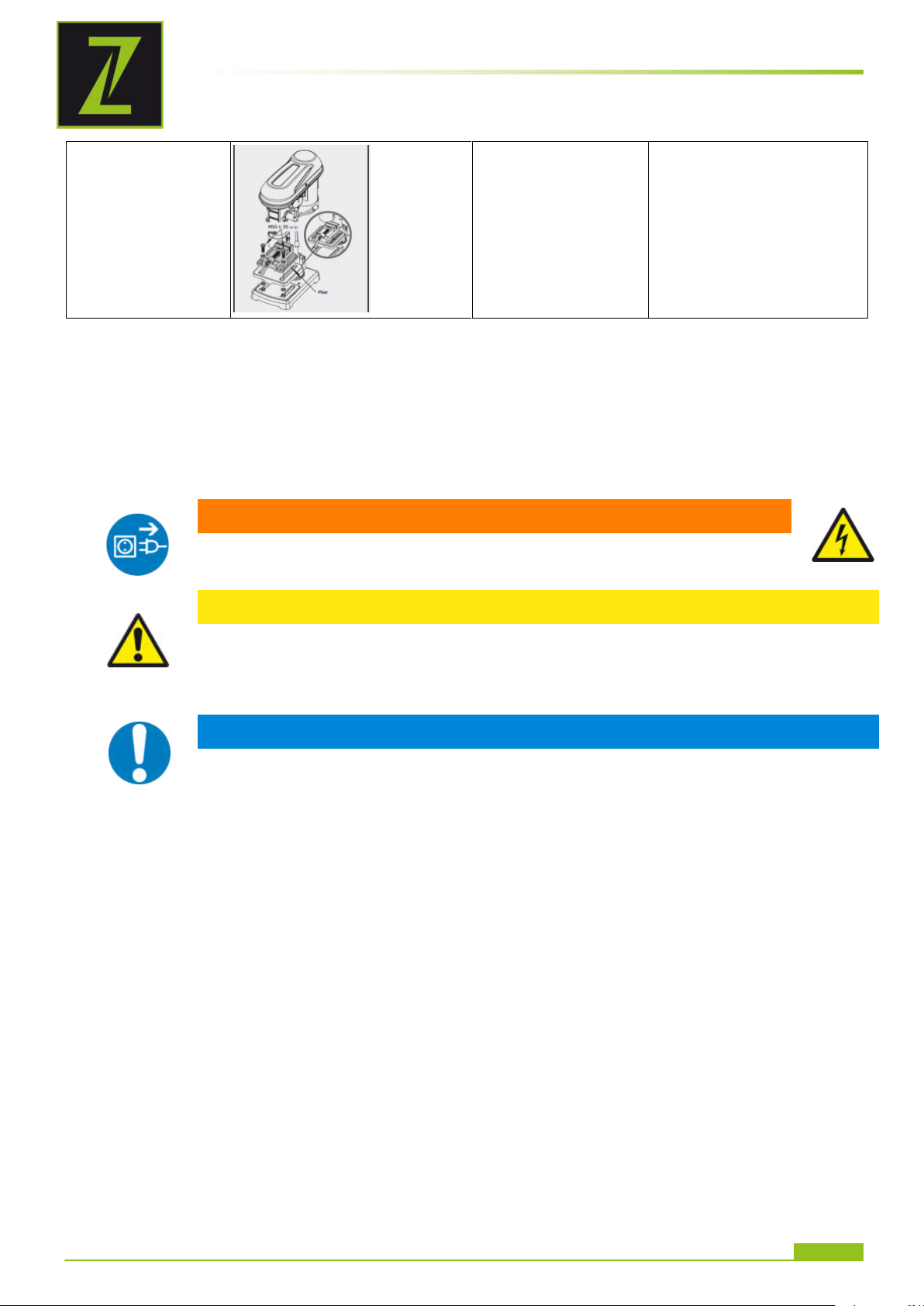

BETRIEB
Der optionale
Schraubstock kann
mit Schrauben,
Scheiben und Muttern
am Bohrtisch befestigt
werden.
W A R N UNG
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom
elektrischen Netz durch!
AC H T UNG
Beim Bohren von Werkstücken mit unebener Oberfläche geeignete
Stützauflage benutzen!
Die Bohrmaschine nie mit angedrücktem Bohrer starten!
H I N W EI S
Tischklemmhebel vor Start auf festen Sitz prüfen
Bohrer vor Start auf festen Sitz prüfen
Aufgrund der Höhe des Eigengewichtes ist die Fixierung der
Ständerbohrmaschine zum Untergrund Voraussetzung für
vibrationsarmes Arbeiten.
Verwenden Sie immer Klammern, Spannbacken oder einen
Schraubstock zum sichern des Werkstückes
Bohrgeschwindigkeit immer an die jeweilige Arbeit anpassen
Keilriemen kontrollieren und wenn notwendig spannen
Eine zu hohe Riemenspannung kann die Antriebsmechanik der Maschine
beschädigen
Bei fortgeschrittener Abnützung Keilriemen ersetzen
Keilriemen und –scheiben dürfen nicht mit Fett, Öl oder anderen
Schmiermitteln in Berührung kommen
Bei längerer Betriebspause Keilriemen lockern
Nach dem Bohren die Pinole bis zur obersten Position per Hand
zurückführen. Den Spindelhubhebel nicht einfach auslassen.
7 BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der
Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind
genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.
7.1 Betriebshinweise
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
13
Page 14
7.2 B edienung
Einschalten:
Riemenabdeckun und Spindelschutz müssen geschlossen sein!
EIN-Taste (a) drücken.
Ausschalten:
AUS-Taste (b) drücken.

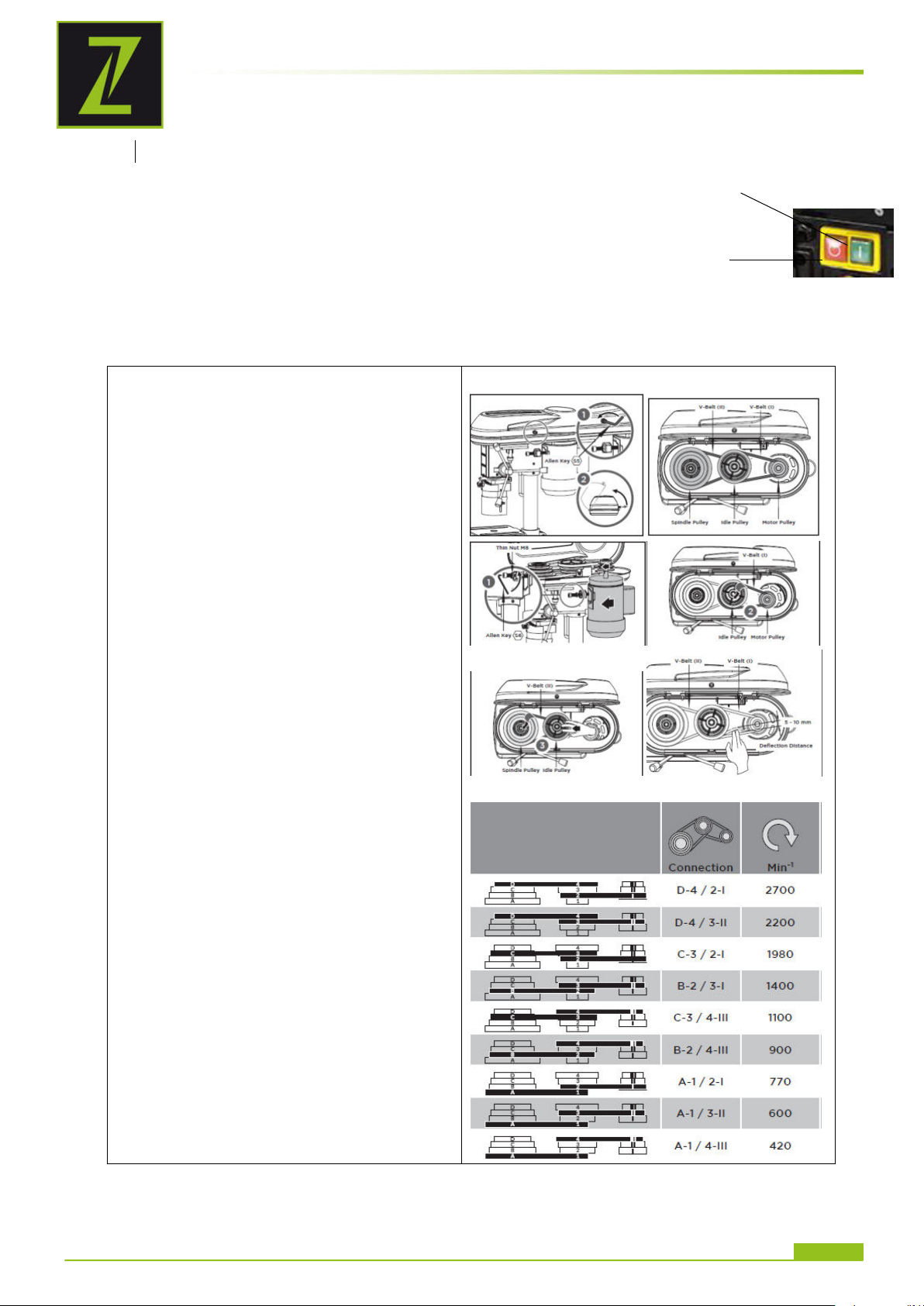

Drehzahl und Riemenspannung einstellen:
1. Entfernen sie die Schraube am
Getriebekasten und öffnen sie diesen.
2. Lösen sie die dünne M8 Mutter und
entfernen sie die Klemmschraube am
Motor (siehe Bild 3)
3.Schieben sie den Motor in Richtung
Säule um die Riemenspannung zu lösen.
(siehe Bild 4)
4. Entfernen sie zuerst den Keilriemen
zwischen Motorrolle und Leerlaufrolle.
Dannach schieben sie die Leerlaufrolle in
Richtung Spindelrolle um die
Riemenspannung dort zu lösen.
5. Platzieren sie die 2 Keilriemen um die
gewünschte Spindeldrehzahl zu erhalten
(siehe Tabelle).
6. Schieben sie anschließend den Motor
soweit zurück bis sich die korrekte
Riemenspannung einstellt. (siehe Bild)
7. Befestigen sie die Klemmschraube am
Motor
8. Schließen sie den Getriebekasten und
fixieren sie diesen mit der Schraube
Je kleiner die Bohrung, desto größer die Umdrehungsgeschwindigkeit.
a
BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
14
Page 15
BETRIEB
Um ein gutes Ergebnis zu erzielen gilt ebenfalls:
Weiches Material => hohe Drehzahl
Hartes Material => niedrige Drehzahl

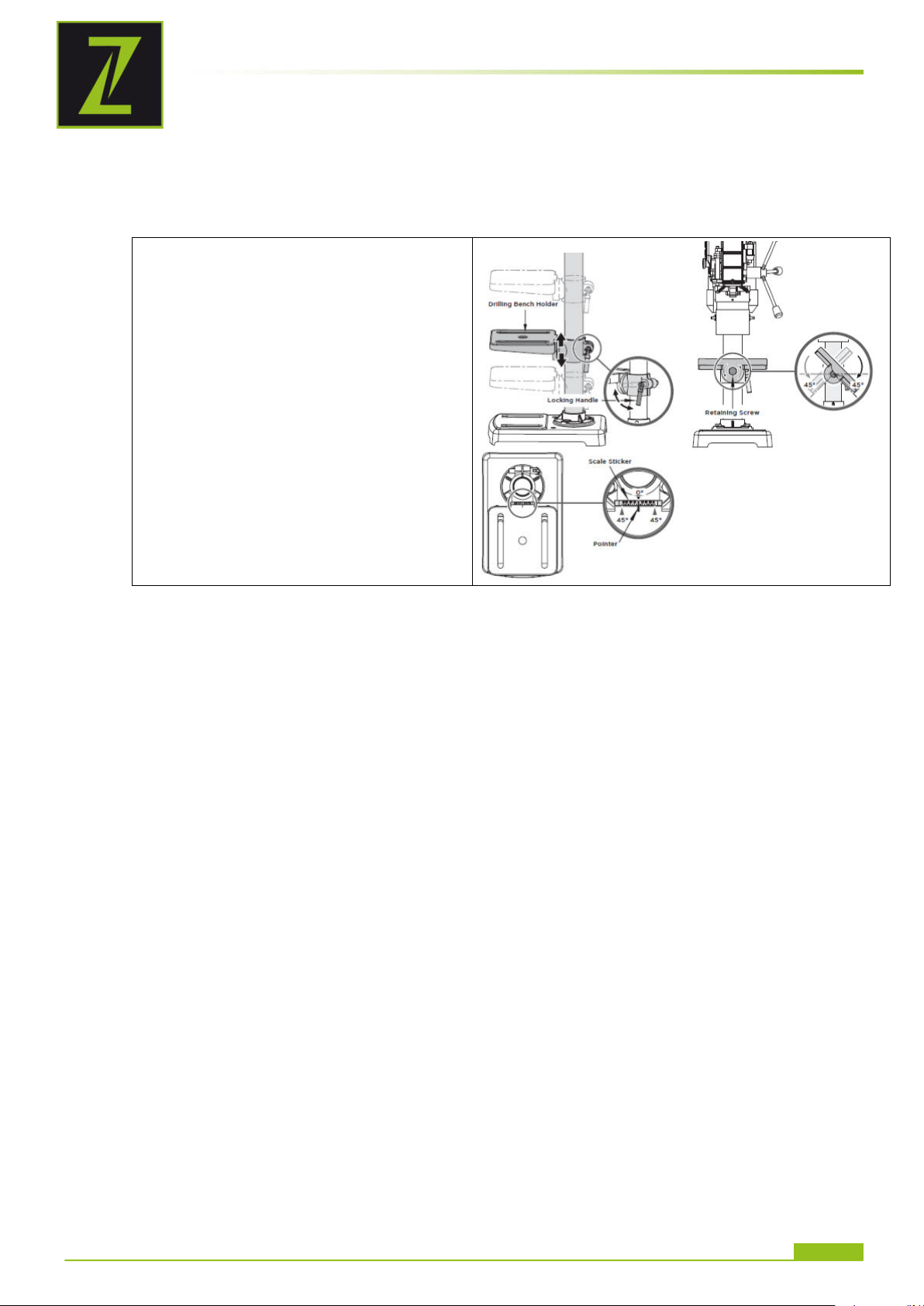

Bohrtisch einstellen (Höhe, Winkellage)
1. Feststellhebel lösen
2. Bohrtisch auf gewünschte Höhe
bringen
3. Bohrtisch auf gewünschte Position
schwenken
4. Bohrtisch mittels Feststellhebel
wieder fixieren
5. Der Bohrtisch kann geneigt werden,
indem die Festellschraube geöffnet
wird und auf die gewünscht Winkellage
im Bereich von +/-45° eingestellt wird.
Anschließend wird durch festdrehen der
Feststellschraube der Tisch wieder
fixiert.
Bohrtiefe einstellen:
Bohrtiefenanschlag in gewünscht Position bringen.
Bohrtiefe an der Bohrtiefenskala (g) ablesen.
Bohrerwechsel:
Klappen sie den Spindelschutz hoch
lösen Sie die Haltebacken des Bohrfutters mit dem Bohrfutterschlüssel.
Entfernen Sie das Bohrer
Einen neuen Bohrer einsetzen
Haltebacken des Bohrfutter mit Schlüssel wieder schließen
Überprüfen sie ob Bohrer im Bohrfutter mittig zentriert ist.
Klappen sie den Spindelschutz wieder nach unten
Bohrfutterschlüssel wieder in Halterung einsetzen.
Bei Verwendung eines Schnellpannbohrfutter:
Öffnen Sie das Schnellspannbohrfutter durch Drehen in entgegen Drehrichtung A, bis der
Bohrer eingesetzt werden kann. Dabei Ring B festhalten.
Setzen Sie den Bohrer ein.
Drehen Sie die Hülse des Schnellspannbohrfutters in Drehrichtung A von Hand kräftig zu.
Dabei Ring B festhalten.
Das Bohrfutter wird dadurch automatisch verriegelt.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
15
Page 16
WARTUNG
AC H T UNG
Vor Wartungsarbeiten Maschine ausschalten und den Netzstecker
ziehen!
Sachschäden und schwere Verletzungen durch unbeabsichtigtes
Einschalten der Maschine werden so vermieden!
H I N W EI S
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel
sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen
führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service
Centern durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.
H I N W EI S
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an der Maschine!
Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde
Reinigungsmittel verwenden!
8 WARTUNG
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend
beseitigen lassen.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in
einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss
gegen den Einfluss von Witterungsbedingungen geschützt werden.
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen
Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer
dünnen Schicht Schmieröl oder Schmierfett einschmieren.
8.1 Instandhaltung und Wartungsplan
Nach jeder Inbetriebnahme:
Säule und Tisch mit dünner Schicht Öl einschmieren
Maschine von Spänen und Bohrmehl säubern
Nach 50 Betriebsstunden
Kegeldorn einfetten
8.2 Reinigung
Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden.
Befreien Sie die Maschine regelmäßig nach der Arbeit von Spänen und Bohrmehl.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
16
Page 17
FEHLERBEHEBUNG
Fehler
Mögliche Ursache
Behebung
Motor läuft nicht
Netzanschluss inkorrekt
Von Fachmann überprüfen
lassen
Schalter defekt
Austausch
Motor defekt
Austausch
Sicherheitseinrichtungen sind aktiv
Schalter in der
Keilriemenabdeckung /
Spindelschutz (offen?)
kontrollieren
Ungewöhnliches
Betriebsgeräusch
Falsche Keilriemenspannung
Keilriemen auf richtige
Spannung einstellen. Drucktest
mit Finger
Bohrer ist dezentriert/läuft
unwucht/“eiert“
Bohrfutter eiert
Bohrfutter mit Holz-,
Gummihammer festklopfen.
Spindel ist ausgeleiert
Spindel oder Kugellager
austauschen
Spannbacken sind defekt
Bohrfutter austauschen
Bohrer raucht
Zu hohe Reibung Bohrer-Werkstoff
Verhältnis
Geschwindigkeit/Material
Schmiermittel verwenden
Zu hohe Geschwindigkeit,
Reduzieren!
Motor läuft, aber keine
Rotation bzw. schwache
Bohrleistung.
Mangelnde Kraftübersetzung von
Keilscheiben zu Keilriemen durch:
Zu lockere Riemen
Riemen verunreinigt mit
Schmiermittel
Riemen überprüfen, wenn
abgenützt: Austausch.
Ansonsten Riemen spannen
Riemen reinigen, trocknen.
H I N W EI S
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese
ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene
Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben
des Problems hinzu.
Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.
8.3 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für
Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem
Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet,
Ihre alte fachgerecht zu entsorgen.
9 FEHLERBEHEBUNG
BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE DIE
MASCHINE VON DER STROMVERSORGUNG.
VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN
DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
17
Page 18
PREFACE (EN)
ZIPPER MASCHINEN GmbH
Gewerbepark 8, 4707 Schlüsslberg
AUSTRIA
Tel.: +43 7248 61116-700
Fax: +43 7248 61116–720
Mail: [email protected]
10 PREFACE (EN)
Dear Customer!
This manual contains important information and advice for the correct and safe use and
maintenance of the drill press ZI-STB13T.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
The manual is part of the machine and may not be stored separately. Read it profoundly before
first use of the machine and keep it for later reference. When the machine is handed to other
persons always put the manual to the machine.
Please follow the security instructions!
Please read the entire manual, to prevent misunderstandings, machine damage or even injuries!
Due to continuous development of our products illustrations, pictures might differ
slightly.
If you however find errors in this manual, please inform us.
Technical changes excepted!
Copyright law
© 2018
This manual is protected by copyright law – all rights reserved. Especially the reprinting as well as
the translation and depiction of pictures will be prosecuted by law. Court of jurisdiction is the
Landesgericht Linz or the competent court for 4707 Schlüsslberg, AUSTRIA.
Customer Support
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
18
Page 19
SAFETY
W A R N ING
Use only drills allowable for this machine!
Never use a damaged drill!
Never use the machine with defective or without mounted guards!
The removal or modification of the safety components may result in damage to
equipment and serious injury!
HIGHEST RISK OF INJURY!
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
NO T I CE
In this machine following protective equipment is in effect:
Shutdown when opening the belt cover or spindle guard
11 SAFETY
11.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse. To use the machine properly you must also observe and follow all safety regulations, the
assembly instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards. It is also imperative to observe the accident prevention
regulations in force in your area. The same applies for the general rules of occupational health and
safety.
The machine is used for:
Drilling in wood, plastic and metal with chuck B16 (drillø 1.5-13mm).
Work the materials only with suitable drills.
This machine is not intended for use by persons (including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the machine by a person responsible for their safety. Never allow children
or people unfamiliar with these instructions to use the machine. Supervise children. This will ensure
that children do not play with the unit.
Any manipulation of the machine or its parts is a misuse, in this case ZIPPER-Maschinen and
its sales partners cannot be made liable for ANY direct or indirect damage.
Ambient conditions
The machine may be operated:
The machine shall not be operated outdoors or in wet or damp areas.
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use
The operation of the machine outside the stated technical limits described in this manual is forbidden.
The operation of the machine without provided protective devices is prohibited.
The use of the machine not according with the required dimensions is forbidden.
The use of the machine not being suitable for the use of the machine and not being certified is
forbidden.
Any manipulation of the machine and parts is forbidden.
The use of the machine for any purposes other than described in this user-manual is forbidden.
The unattended operation on the machine during the working process is forbidden!
It is not allowed to leave the immediate work area during the work is being performed.
11.2 Safety instructions
Missing or non-readable security stickers have to be replaced immediately!
The locally applicable laws and regulations may specify the minimum age of the operator and
limit the use of this machine!
To avoid malfunction, machine defects and injuries, read the following security instructions!
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
19
Page 20
SAFETY
Keep your work area dry and tidy! An untidy work area may cause accidents. Avoid slippery floor.
Make sure the work area is lighted sufficiently
Work only in a well ventilated area
Do not overload the machine
Provide good stability and keep balance all times
Avoid abnormal working postures! Make sure you stand squarely and keep balance at all times.
Keep away from the running drill!
Always stay focused when working. Reduce distortion sources in your working environment. The
operation of the machine when being tired, as well as under the influence of alcohol, drugs or
concentration influencing medicaments is forbidden.
Do not climb onto the machine!
Attach the machine to the underground.
Only one person shall operate the machine.
The machine must be operated only by trained persons (knowledge and understanding of this
manual), which have no limitations of motor skills compared with conventional workers.
Do not allow other people, particularly children, to touch the machine or the cable. Keep them
away from your work area.
Make your workshop childproof.
Make sure there is nobody present in the dangerous area. The minimum safety distance is 2 m
Wear suitable work clothes! Do not wear loose clothing or jewelry as they might be caught and
cause severe accidents!
Wear a hair net if you have long hair.
Loose objects can become entangled and cause serious injuries!
Use personal protective equipment. Always wear eye protection. Protective equipment such as
dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions
will reduce personal injuries. Operation with gloves forbidden
Never leave the machine running unattended! Before leaving the working area switch the machine
off and wait until the machine stops.
Always disconnect the machine prior to any actions performed at the machine.
Avoid unintentional starting
Do not use the machine with damaged switch
The plug of an electrical tool must strictly correspond to the socket. Do not use any adapters
together with earthed electric tools
Each time you work with an electrically operated machine, caution is advised! There is a risk of
electric shock, fire, cutting injury;
Protect the machine from dampness (causing a short circuit)
Use power tools and machines never in the vicinity of flammable liquids and gases (danger of
explosion)
Check the cable regularly for damage
When working with the machine outdoors, use extension cables suitable for outdoor use
Do not use the cable to carry the machine or to fix the work piece
Protect the cable from heat, oil and sharp edges
Avoid body contact with earthed components
Before starting the machine remove any adjusting wrenches and screwdrivers
Use a clip or clamping jaws to secure the workpiece
Do not fix the workpiece with your hands
Rotating parts can cause severe cut injuries
Keep the drills sharp and clean, so they get stuck less often and are easier to guide
Keep any machine that is not being used out of reach of children
Any repairs must only be carried out by the authorized service agent.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
20
Page 21
ASSEMBLY
W A R N ING
It is important to ensure that each machine has remaining risks.
In the execution of all work (even the simplest) greatest attention is
required. A safe working depends on you!
W A R N ING
The lifting and transportation of the machine must only be carried out by qualified
staff and must be carried out with appropriate equipment.
11.3 Remaining risk factors
Even if the machine is used as required it is still impossible to eliminate certain residual risk factors
totally. The following hazards may arise in connection with the machine´s construction and design:
These risk factors can be minimized through obeying all security and operation instructions, proper
machine maintenance, proficient and appropriate operation by persons with technical knowledge and
experience.
In spite of all safety is and remains her healthy common sense and their corresponding technical
qualification / training for use of the machines most important safety factor!
Risk of injury to the hands / fingers by the rotating tool during operation.
Risk of injury due to sharp edges of the workpiece, especially in non-fixed with a suitable tool
/ device workpiece.
Risk of injury: hair and loose clothing, etc. can be captured and wound up! Safety regulations
must be observed with regard to clothing.
Risk of injury due to contacting with live electrical components.
Risk of injury due to dust emissions, treated with harmful agents workpieces
Risk of injury to the eye by flying debris, even with safety goggles.
Risk of injury to the hearing by prolonged working without hearing protection.
12 ASSEMBLY
Please check the product contents immediately after receipt for any eventual transport damage or
missing parts. Claims from transport damage or missing parts must be placed immediately after initial
machine receipt and unpacking before putting the machine into operation. Please understand that
later claims cannot be accepted anymore.
12.1 Preparatory activities
12.1.1 Workplace requirements
The workplace has to fulfill the requirements.
The ground has to be even, in level and hard. It must be suitable at least to weight it with double
weight per square meter than the machines net weight.
The chosen workplace must have access to a suitable electric supply net hat complies with the
machines requirements.
12.1.2 Transport
The machine can be transported in package with a forklift.
The machine is very heavy. The machine shall be lifted from crate with a suitable lifting device only
that is certified to be able to carry the machines load.
Note that lifting equipment used (crane, forklift, sling, etc.) must be in perfect condition.
To maneuver the machine in the packaging can also a pallet jack or a forklift be used.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
21
Page 22
ASSEMBLY
NO T I CE
Do not use solvents based on nitrite, aggressive solvents like break cleaners or
scrubbing agents!
These damage the machine surface.
AT T E NTI O N
When working with non-grounded machines:
Severe injury or even death may arise though electrocution!
Therefore: The machine must be operated at a grounded power socket
NO T I CE
Operation is only allowed with safety switch against stray current
(RCD max. stray current of 30mA)
NO T I CE
Use only permitted extension cable with cross-section the one in
the following table declared.
Voltage
Extension
Cross-section
220 V-240 V
50 Hz
<27 m
1,5 mm
2
<44 m
2,5 mm
2
<70 m
4,0 mm
2
<105 m
6,0 mm
2
Plug 400V:
5-wire:
with
N-conductor
4-wire:
without
N-conductor
12.1.3 Preparation of the surface
Uncoated metal machine parts have been insulated with a greasy layer to inhibit corrosion.
This layer has to be removed. You can use standard solvents that do not damage the machine surface.
12.2 Power supply
The connection of the machine to the electric power supply and the following checks have to be carried
out by a respectively trained electrician only.
1. The electronic connection of the machine is designated for operation with a grounded power
socket!
2. The mains supply must be secured with 16A:
3. If the connector plug doesn’t fit or if it is defect, only qualified electricians may modify or re-
new it!
4. The grounding wire should be held in green-yellow.
5. Check, whether the feeding voltage and the Hz comply to the required values of the machine.
A deviation of feeding voltage of ±5% is allowed
6. After connecting, check the right running direction (400V)!
7. Make sure that a possible extension cord is in good condition and suitable for the transmission
of power. An undersized cord reduces the transmission of power and heats up.
8. A damaged cable must be replaced immediately
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
22
Page 23
12.3 Assembly
Place the column tube
on the baseplate. Bolt
the column tube to
the baseplate with the
three screws M8×20
supplied. Tighten the
screws moderately
tight with an open end
wrench SW 13 (not
scope of delivery) so
that the threads in the
baseplate do not strip.
Place the drilling bench
holder on the column tube.
Push the drilling Bench
holder into a lower position.
Fix the drilling bench holder
with the locking handle in
the required position.
Place the machine
head on the column
tube and secure the
machine head with
the two grub screws
to the side with the
allen key 4 mm.
Put the drill chuck guard on
the upper part of the drill
spindle. Secure the drill
chuck guard with a
screwdriver (not scope of
delivery).
Fold the drill chuck
guard upwards. Insert
the drill chuck on the
taper of the drill
spindle. Push the drill
chuck onto the drill
spindle with a few
light taps. Use a
plastic hammer for
this purpose.
Bolt the three drill lifting
arms into the hand spindle
guide. Tighten the three
hole- lifting arms with an
open end wrench SW 6 (not
scope of delivery).
Attach the drill chuck
key into the key
holder
1. Remove the washer and
nut from the depth stop.
See illustration 1.
2. Insert the depth stop
through the hole in the
fence. See illustration 2.
3. Screw the depth stop
with washer and nut (parts
from step 1)
4. Centrally align the depth
stop into the bore of the
fence. See illustration 3.
5. The home position of
pointer should be 0mm.
See below illustration 4.
ASSEMBLY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
23
Page 24

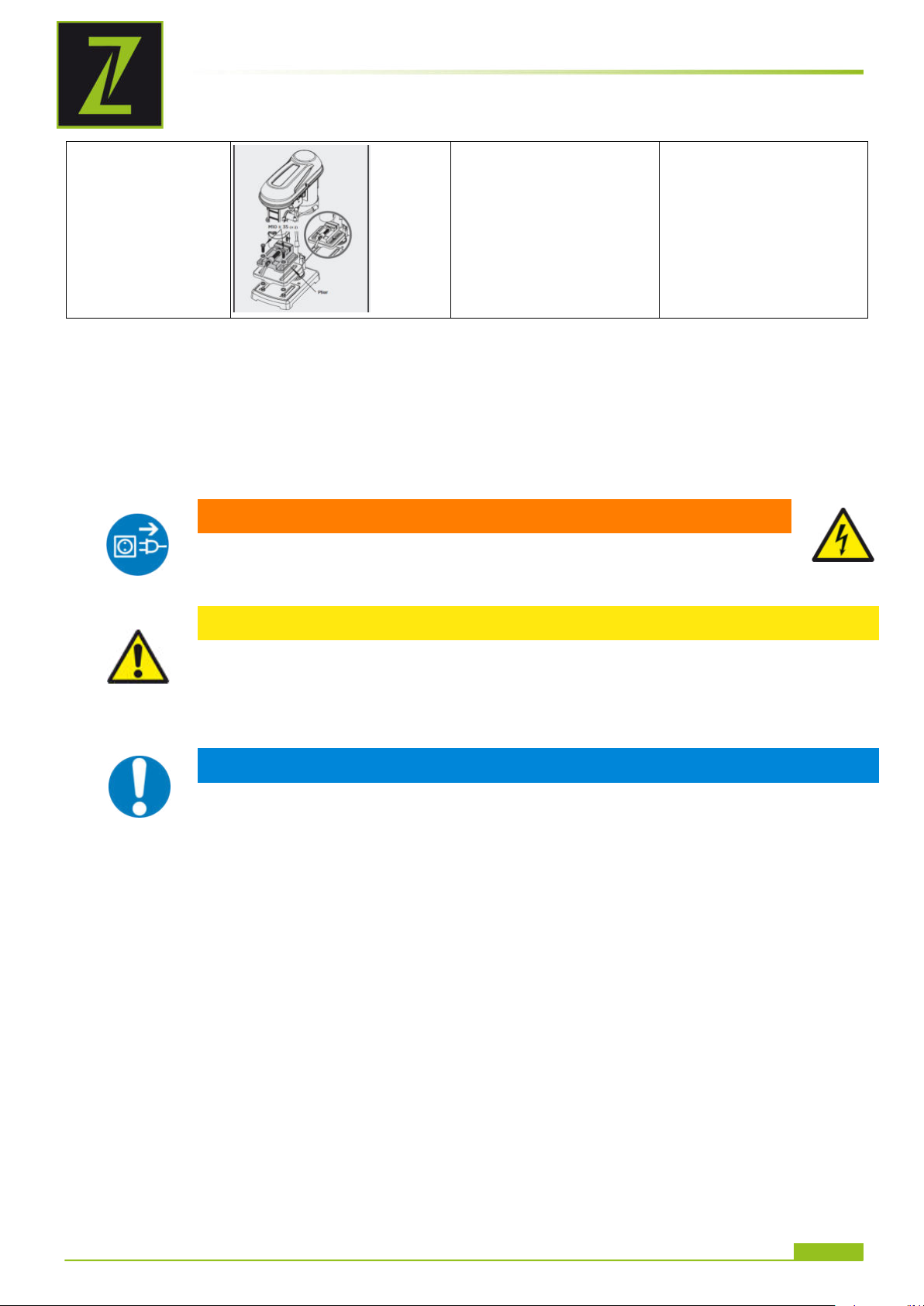

OPERATION
The plier is optional,
with bolts, flat
washers and nuts
mounted on the
drilling bench or the
baseplate.
W A R N ING
Perform all machine settings with the machine being
disconnected from the power supply!
AT T E NTI O N
Do not attempt to drill material with the surface other than flat unless a
suitable support is available!
Never switch the machine on while pressing the drill bit against the
material!
NO T I CE
Before switching the machine on, make sure that the table-clamping
lever is firmly tightened
Make sure that the bit is firmly clamped in the chuck
Due to the height of its own weight is the fixation of the drill press to
the ground requirement for less-vibration work.
Use a clip or clamping jaws to secure the piece to be drilled on the table
Set the drill to speed answering a specific job
Check the V-belts and tighten if necessary
Overtightening the belts can cause the motor to bind and not start. It
can also damage motor bearings!
In advanced wear of, replace V-belt
V-belts and pulleys may not come into contact with grease, oil or other
lubricants
Loosen the V-belt for a long break
After drilling guide the spindle back to the top position by hand.
13 OPERATION
Device to be operated in a perfect state only. Inspect the device visually every time it is to be used.
Check in particular the safety equipment, electrical controls, electric cables and screwed connection for
damage and if tightened properly. Replace any damaged parts before operating the device.
13.1 Operation instructions
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
24
Page 25
13.2 Operation
Switching ON:
Belt cover and spindle guard must be closed!
Push the ON-button (a).
Switching OFF:
Push OFF-button (b).
Drehzahl und Riemenspannung einstellen:
1. Release the locking screw on the gear
cover with the allen key 5 mm.
2. Pull the locking screw and open the
gear cover.
3. Unfasten the thin nut M8 enough and
release the clamping screw with an
allen key 6 mm (not scope of delivery)
on the motor. See illustration 3.
4. Slide the motor forward a little to
release the load on the V-belts. See
below illustration 4.
5. Remove the V-belt between idle pulley
and motor pulley first, then slide idle
pulley towards the spindle pulley to
release the load on the V-belt between
idle pulley and spindle pulley. Remove
the second V-belt. See 4 & 5.
6. Place the two V-belts on the desired
assembly to reach the specified speed.
(see table)
7. Slide the motor back to tension the V-
belts again. The V-belts are correctly
tensioned when it gives way slightly
when pressed. Deflection distance of
belt is 5-10mm.
8. Tighten the clamping screw with an
allen key 6 mm (not scope of delivery)
on the motor again.
9. Close the gear cover. Fasten the
locking screw on the gear cover with
the allen key 5 mm.
As smaller the hole, as higher the rotation speed.
OPERATION
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
25
Page 26
OPERATION
To achieve a good result is also:
Soft material => high rotation speed
Hard material => low rotation speed
Adjusting the Drilling Bench (Height, tilt angle)
1. Release the locking handle
2. Push the drilliing bench tot he desired
height.
3. Pivot the drilling bench to the desired
position
4. Fasten the drilling bench again with
the locking handle.
5. You can also adjust the tilt angle of
the drilling bench. To do this, release
the retaining screw under the drilling
bench with an open end wrench SW19
(not scope of delivery). Tilt the drilling
bench as described to the right or left
up to a max. of 45° and secure the
drilling bench again with the retaining
screw.
Setting drilling depth:
Adjust the depth stop to desired depth.
The depth is shown on the scale.
Changing the drill:
Fold the drill chuck guard up.
Release the retaining jaws of the drill chuck with the drill chuck key.
Remove the bit.
Insert a new bit.
Tighten the retaining jaws of the drill chuck with the drill chuck key.
Check that the bit is centred.
Fold the drill chuck guard down again.
Attach the drill chuck key back to the key holder.
Using a quick chuck:
Open the keyless chuck by turning in against rotation direction A and holding ring B until the
drill can be inserted.
Insert the drill.
Firmly tighten the collar of the keyless chuck by hand in rotation direction A and holding ring
B.
This automatically locks the drill chuck.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
26
Page 27
MAINTENANCE
AT T E NTI O N
Perform all maintenance machine settings with the machine being
disconnected from the power supply!
Serious injury due to unintentional or automatic activation of the machine!
NO T I CE
Clean your machine regularly after every usage – it prolongs the machines lifespan and is a prerequisite for a safe working environment.
Repair jobs shall be performed by respectively trained professionals only!
NO T I CE
The usage of certain solutions containing ingredients damaging metal surfaces as
well as the use of scrubbing agents will damage the machine surface!
Clean the machine surface with a wet cloth soaked in a mild detergent
14 MAINTENANCE
The machine does not require extensive maintenance. If malfunctions and defects occur, let it be
serviced by trained persons only.
Before first operation as well as later on every 100 operation hours you should lubricate all connecting
parts (if required, remove beforehand with a brush all swarfs and dust).
Check regularly the condition of the security stickers. Replace them if required.
Check regularly the condition of the machine.
Store the machine in a closed, dry location.
14.1 Maintenance plan
After each workshift:
Apply a thin layer of oil on the column and the table
Remove drill cuttings and metal chips
After 50 hours of operation
Apply some fat on the angle drift
14.2 Cleaning
After each workshift the machine has to be cleaned. Remove chips etc. with a suitable tool. Do not
remove them by hand (cutting injury!). Remove dust as well.
14.3 Disposal
Do not dispose the machine in residual waste. Contact your local authorities for
information regarding the available disposal options. When you buy at your local dealer
for a replacement unit, the latter is obliged to exchange your old.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
27
Page 28
TROUBLE SHOOTING
Trouble
Possible cause
Solution
Motor does not run
Incorrect power supply
Let it be checked by a trained
person
Switch defect
Change
Motor defect
Change
Safety switch activated
Check the belt cover or
spindle guard (open?).
Loud noice when running
Incorrect belt tension
Adjust belt tension (1cm rule)
Drill runs erratically
Drill chuck not assembled
correctly to arbour or one of them
is dirty
Check and adjust.
Drill chuck jaws worn or damaged
Change drill chucj
Spindle or boring is worn
Check and replace if
nesessary
Drill is hot and smokes
Too fast speed for material being
drilled
Reduce speed use lubricants
Motor runs but no rotation
or weak drilling power
Belt tension too low
Pulley belt diry, slippery
Tighten
Clean
NO T I CE
Should you in necessary repairs not able to properly to perform or you
have not the prescribed training for it always attract a workshop to fix the
problem.
15 TROUBLE SHOOTING
BEFORE YOU START WORKING FOR THE ELIMINATION OF DEFECTS, DISCONNECT THE
MACHINE FROM THE POWER SUPPLY.
MANY POTENTIAL SOURCES OF ERROR CAN BE CLEARED BY THE EXPERTLY CONNECTION TO
THE ELECTRICITY GRID.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
28
Page 29
SCHALTPLAN / WIRING DIAGRAM
H I N W EI S
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden
I M P O RTA N T
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts
17 SCHALTPLAN / WIRING DIAGRAM
18 ERSATZTEILE / SPARE PARTS
18.1 Ersatzteilbestellung / spare parts order
Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die
optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.
Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser
Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um
Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der
Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
With original ZIPPER spare parts you use parts that are attuned to each other shorten the installation
time and elongate your machines lifespan.
When you place a spare parts order please use the service formular you can find in the last chapter
of this manual. Always take a note of the machine type, spare parts number and partname. We
recommend to copy the spare parts diagram and mark the spare part you need.
You find the order address in the preface of this operation manual.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
29
Page 30
18.2 Explosionszeichnung / explosion drawing
ERSATZTEILE / SPARE PARTS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
30
Page 31
ERSATZTEILE / SPARE PARTS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
31
Page 32
GEWÄHRLEISTUNG (DE)
20 GEWÄHRLEISTUNG (DE)
1.) Gewährleistung:
Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine
Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine
Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten
innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails
beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.
2.) Meldung:
Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer
seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa.
Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper
abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht
akzeptiert und angenommen.
3.) Bestimmungen:
a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie
der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt
der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur
Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder
Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den
Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert.
Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über
Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer,
Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder,
Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u.
Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung,
Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend;
Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder
technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch
Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten
Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder
Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder
Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät
direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei
mehrfacher Veräußerung des Gerätes.
4.) Schadensersatzansprüche und sonstige Haftungen:
Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes.
Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder
Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt.
Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
33
Page 33
WARRANTY GUIDELINES (EN)
21 WARRANTY GUIDELINES (EN)
1.) Warranty:
Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty
period of 2 years for amateur use; and warranty period of 1 year for professional use, starting with
the purchase of the final consumer. In case of defects during this period, which are not excluded
by paragraph 3, ZIPPER will repair or replace the machine at its own discretion.
2.) Report:
In order to check the legitimacy of warranty claims, the final consumer must contact his dealer.
The dealer has to report in written form the occurred defect to ZIPPER. If the warranty claim is
legitimate, ZIPPER will pick up the defective machine from the dealer. Returned shippings by
dealers which have not been coordinated with ZIPPER, will not be accepted and refused.
3.) Regulations:
a) Warranty claims will only be accepted, when a copy of the original invoice or cash voucher from
the trading partner of ZIPPER is enclosed to the machine. The warranty claim expires if the
accessories belonging to the machine are missing.
b) The warranty does not include free checking, maintenance, inspection or service works on the
machine. Defects due to incorrect usage of the final consumer or his dealer will not be accepted as
warranty claims either. Some examples: usage of wrong fuel, frost damages in water tanks,
leaving fuel in the tank during the winter, etc.
c) Defects on wear parts are excluded, e.g. carbon brushes, collection bags, knives, cylinders,
cutting blades, clutches, sealings, wheels, saw blades, splitting crosses, riving knives, riving knife
extensions, hydraulic oils, oil/air/fuel filters, chains, spark plugs, sliding blocks, etc.
d) Also excluded are damages on the machine caused by incorrect or inappropriate usage, if it was
used for a purpose which the machine is not supposed to, ignoring the user manual, force majeure,
repairs or technical manipulations by not authorized workshops or by the customer himself, usage
of non-original ZIPPER spare parts or accessories.
e) After inspection by our qualified personnel, resulted costs (like freight charges) and expenses
for not legitimated warranty claims will be charged to the final customer or dealer.
f) In case of defective machines outside the warranty period, we will only repair after advance
payment or dealer’s invoice according to the cost estimate (incl. freight costs) of ZIPPER.
g) Warranty claims can only be granted for customers of an authorized ZIPPER dealer who directly
purchased the machine from ZIPPER. These claims are not transferable in case of multiple sales of
the machine.
4.) Claims for compensation and other liabilities:
The liability of company ZIPPER is limited to the value of goods in all cases. Claims for
compensation because of poor performance, lacks, damages or loss of earnings due to defects
during the warranty period will not be accepted. ZIPPER insists on its right to subsequent
improvement of the machine.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
34
Page 34
PRODUKTBEOBACHTUNG
Product experience form
Wir beobachten unsere Produkte auch nach der
Auslieferung.
We observe the quality of our delivered
products in the frame of a Quality
Management policy.
Um einen ständigen Verbesserungsprozess
gewährleisten zu können, sind wir von Ihnen
und Ihren Eindrücken beim Umgang mit
unseren Produkten abhängig:
Your opinion is essential for further product
development and product choice. Please
let us know about your:
- Probleme, die beim Gebrauch des Produktes
auftreten
- Impressions and suggestions for
improvement.
- Fehlfunktionen, die in bestimmten
Betriebssituationen auftreten
- experiences that may be useful for
other users and for product design
- Erfahrungen, die für andere Benutzer wichtig
sein können
- Experiences with malfunctions that
occur in specific operation modes
Wir bitten Sie, derartige Beobachtungen zu
notieren und an diese per E-Mail, Fax oder Post
an uns zu senden:
We would like to ask you to note down your
experiences and observations and send
them to us via FAX, E-Mail or by post:
N a m e / n a m e :
P r o d u k t / p r o d u c t :
K a u f d a t u m / p u r c h a s e d a t e :
E r w o r b e n v o n / p u r c h a s e d f r o m :
E - M a i l / e - m a i l :
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d
c o o p e r a t i o n !
KONTAKTADRESSE / CONTACT:
Z.I.P.P.E.R MASCHINEN GmbH
4707 Schlüsslberg, Gewerbepark 8
AUSTRIA
Tel :+43 7248 61116 700
Fax:+43 7248 61116 720
[email protected]
Meine Beobachtungen / My experiences:
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
35
Page 35
PRODUKTBEOBACHTUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at
ZI-STB13T
36
Loading...
