Page 1
Vydání: 20.12.2018 – Revize - 01 – RaR - CZ/EN
CZ
NÁVOD K OBSLUZE
ELEKTRICKÉ MOTOROVÉ KOLEČKO
Překlad / Translation
EN
USER MANUAL
ELECTRIC WHEELBARROW
ZI-EWB500
EAN: 9120039233635
Page 2
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 2
ZI-EWB500-AKKU
1 OBSAH / INDEX / INDICE
1 OBSAH / INDEX / INDICE 2
2 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 4
3 TECHNIKA / TECHNICS 5
3.1 Komponenty / Components ................................................................................. 5
3.2 Součást dodávky / Delivery content .................................................................... 5
3.3 Technické údaje / Technical data ........................................................................ 6
4 PŘEDMLUVA (CZ) 7
5 BEZPEČNOST 8
5.1 Účel použití.......................................................................................................... 8
5.2 Bezpečnostní pokyny ........................................................................................... 8
5.3 Další rizika........................................................................................................... 9
6 MONTÁŽ 10
6.1 Sestavení ........................................................................................................... 10
7 PROVOZ 11
7.1 Provozní pokyny ................................................................................................ 11
7.2 Obsluha ............................................................................................................. 12
7.2.1 Spuštění elektrického pohonu ........................................................................ 12
7.3 Nabíječka .......................................................................................................... 12
8 ÚDRŽBA 12
8.1 Péče o stroj a plán údržby ................................................................................. 13
8.2 Čištění ............................................................................................................... 13
8.3 Skladování ......................................................................................................... 13
8.4 Likvidace ........................................................................................................... 13
9 ODSTRAŇOVÁNÍ ZÁVAD 13
10 PREFACE (EN) 14
11 SAFETY 15
11.1 Intended Use ..................................................................................................... 15
11.2 Security instructions ......................................................................................... 15
11.3 Remaining risk factors ....................................................................................... 16
Page 3
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 3
ZI-EWB500-AKKU

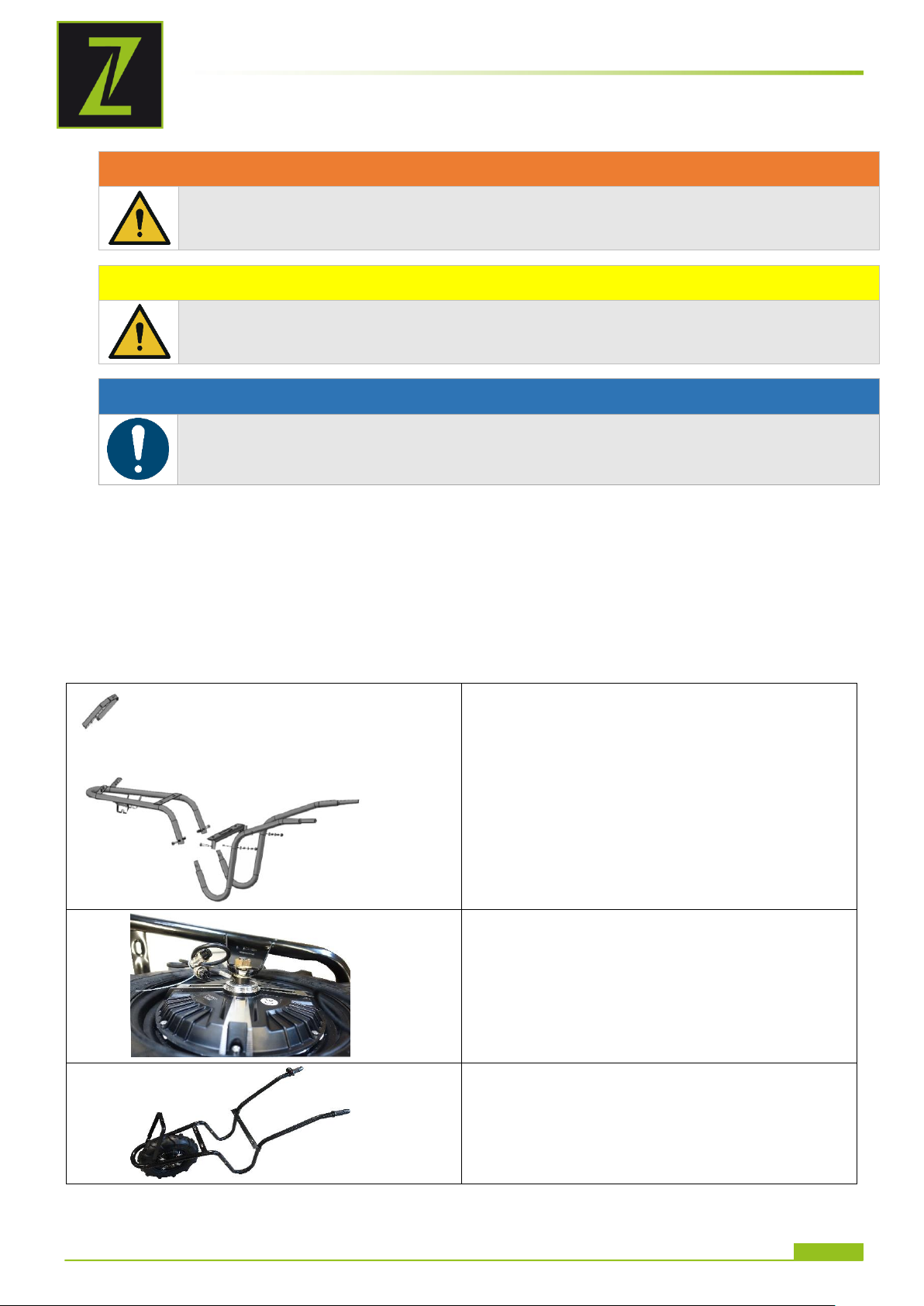

12 ASSEMBLY 17
13 OPERATION 18
13.1 Operation instructions ....................................................................................... 18
13.2 Operation .......................................................................................................... 19

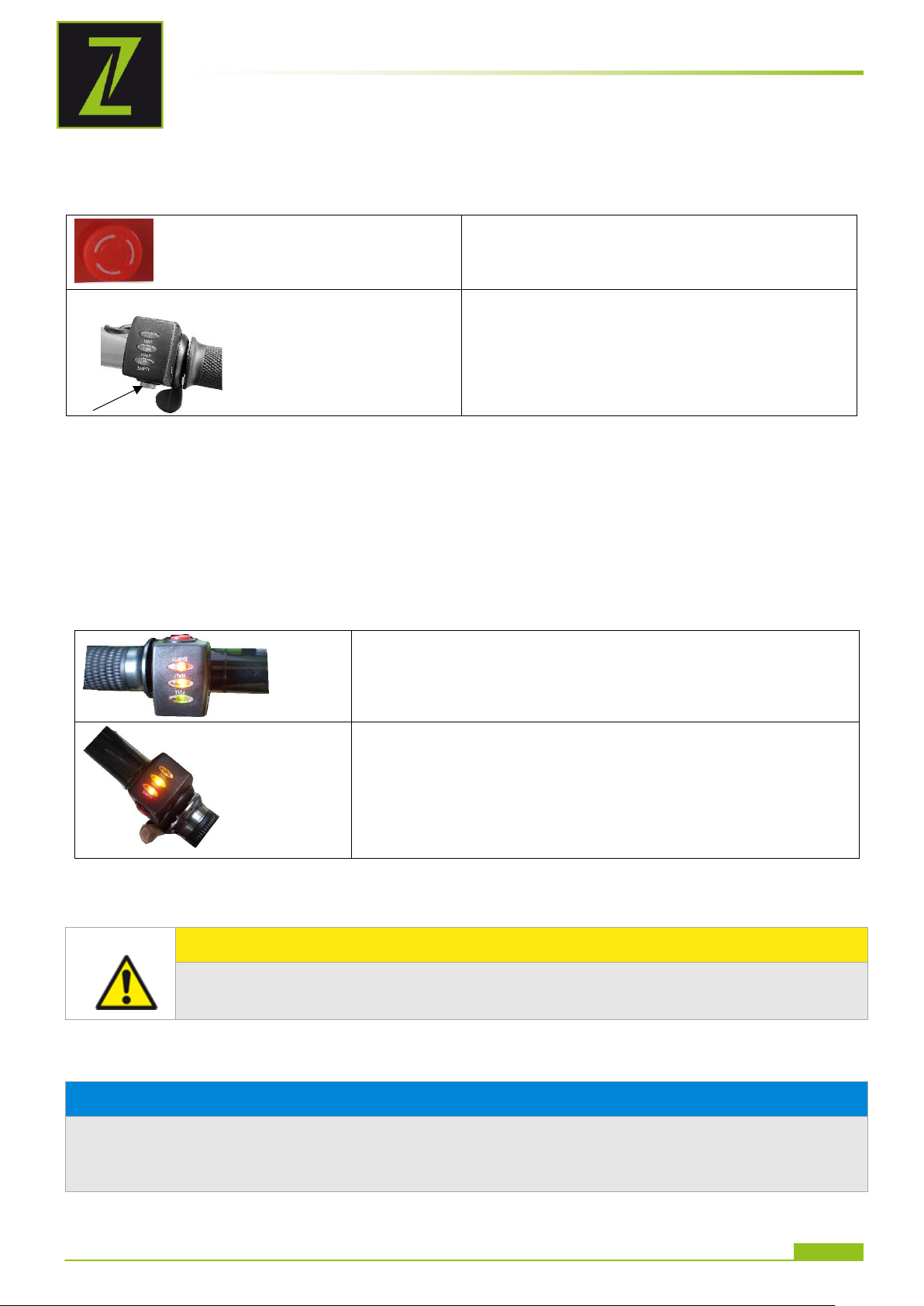

13.2.1 Start electrical support .............................................................................. 19
13.3 Charger ............................................................................................................. 19
14 MAINTENANCE 19
14.1 Maintenance plan .............................................................................................. 20
14.2 Cleaning ............................................................................................................ 20
14.3 Storage .............................................................................................................. 20
14.4 Disposal ............................................................................................................. 20
15 TROUBLE SHOOTING 20
16 NÁHRADNÍ DÍLY / SPARE PARTS 21
16.1 Objednávka náhradních dílů / spare parts order ............................................... 21

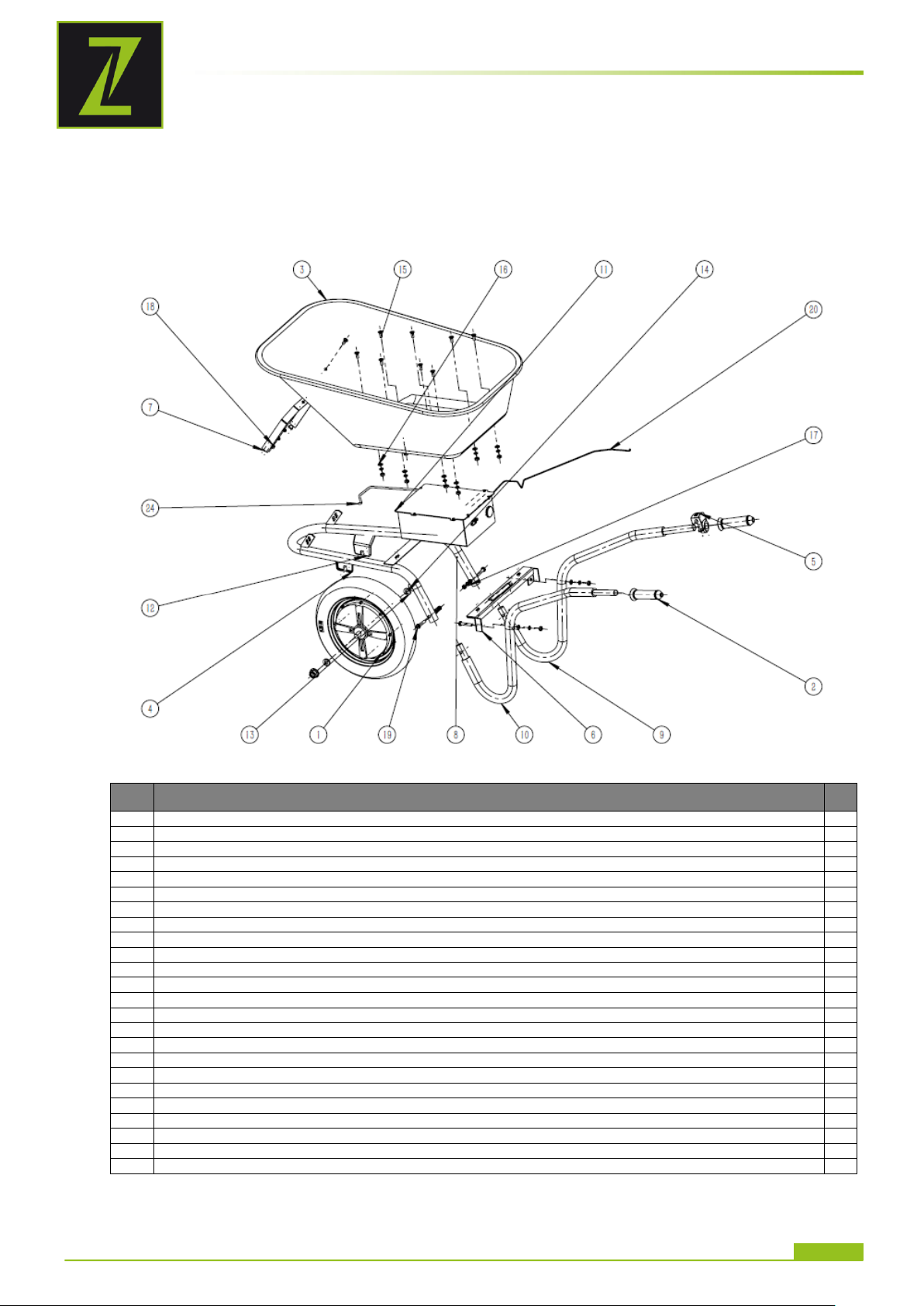

16.2 Rozpadový výkres / Explosion drawing ............................................................. 22
17 PROHLÁŠENÍ O SHODĚ / CE-DECLARATION OF CONFORMITY /
DICHIARAZIONE DI CONFORMITÀ UE 23
18 ZÁRUČNÍ PODMÍNKY (CZ) 24
19 WARRANTY GUIDELINES (EN) 25
20 SLEDOVÁNÍ VÝROBKU / PRODUCT MONITORING / MONITORAGGIO DEL
PRODOTTO 26
Page 4
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 4
ZI-EWB500-AKKU

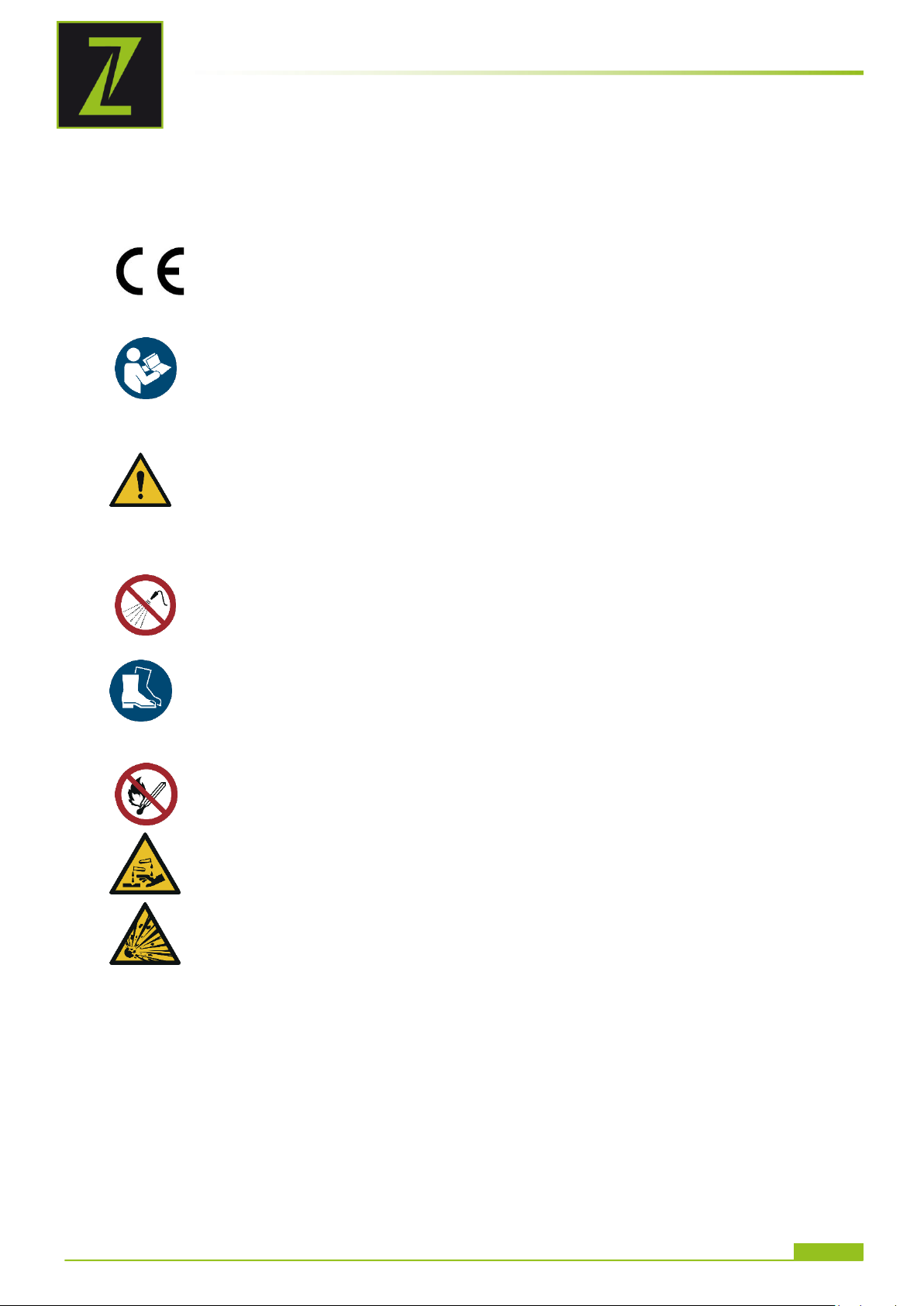

2 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
BEZPEČNOSTNÍ SYMBOLY
VÝZNAM SYMBOLŮ
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
CE-SHODA: Tento výrobek je v souladu se směrnicemi ES
EN
EC-CONFORM: This product complies with EC-directives
CZ
PŘEČTĚTE SI NÁVOD K OBSLUZE! Přečtěte si řádně návod k obsluze a údržbě
Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně
obsluhován a předešlo se ke škodám na stroji a zraněním osob.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and get
familiar with the controls in order to use the machine correctly and to avoid
injuries and machine defects.
CZ
VÝSTRAHA! Dbejte bezpečnostních symbolů! Nedodržování předpisů a pokynů
může vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as
well as ignoring the security and operating instructions can cause serious injuries
and even lead to death.
CZ
Chraňte před deštěm, stříkající vodou!
EN
Protect from rain, splashing!
CZ
Používejte ochranné prostředky!
EN
Protective clothing!
CZ
Zákaz kouření, zákaz otevřeného plamene, žádné jiskry
EN
No smoking, no naked flames, no sparks
CZ
Žíravý (kyselina baterie)
EN
Corrosive (Battery acid)
CZ
Výbušná směs plynů
EN
Explosive gas
Page 5
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 5
ZI-EWB500-AKKU

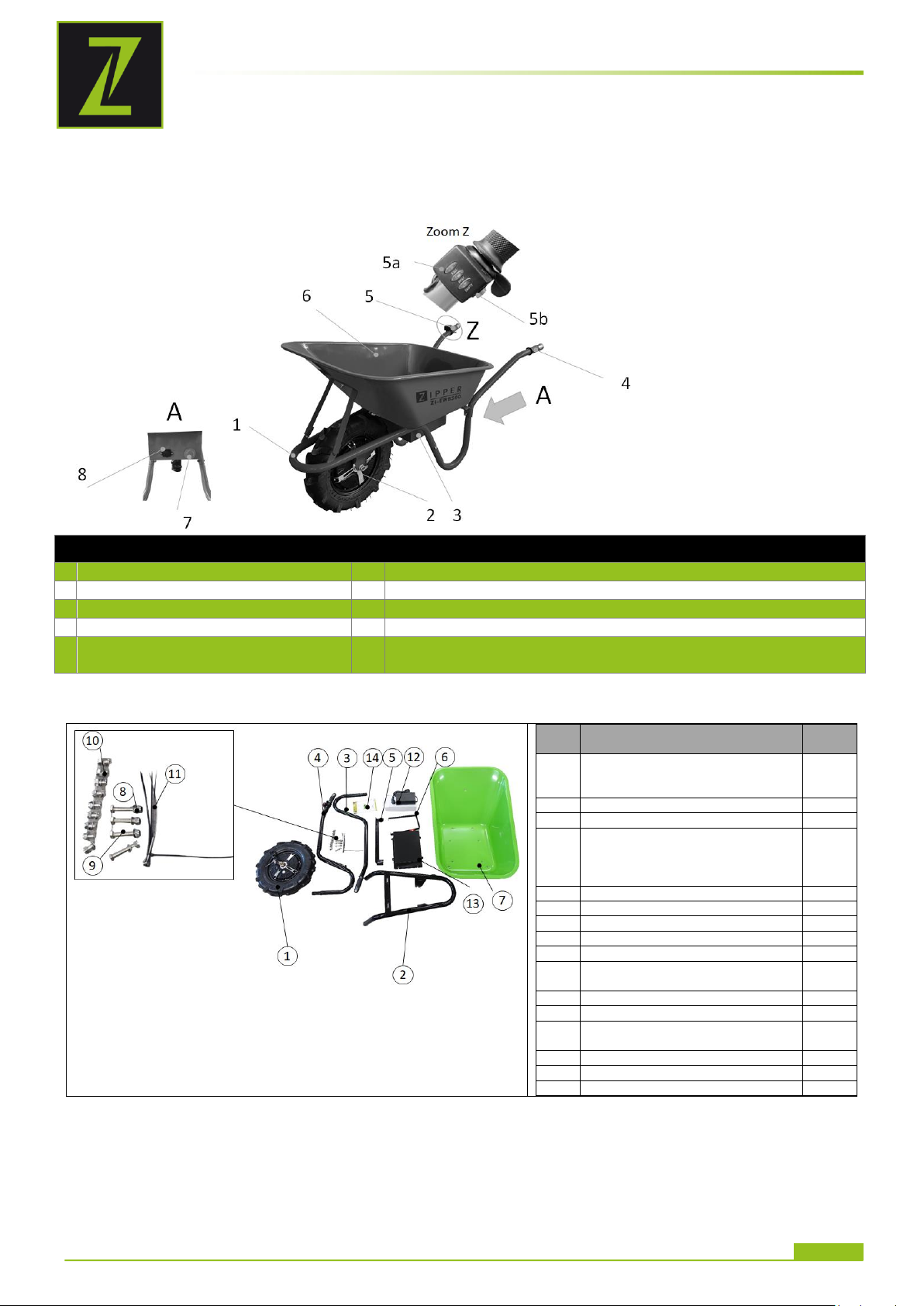

3 TECHNIKA / TECHNICS
3.1 Komponenty / Components
ZI-EWB500
1
Rám / frame
5a
Kontrolka nabití baterie / battery capacity indicator
2
Kolo s motorem / motor wheel
5b
Tlačítko spuštění elektrická pomoc / start-button e-support
3
Skříňka s baterií / battery box
6
Vana / tray
4
Rukojeť / handle grip
7
Vypínač / shut-down button
5
Ovládání motoru / motor control
element
8
Zásuvka pro nabíjecí kabel baterie / plug for battery
charging cable
3.2 Součást dodávky / Delivery content
Poz.
Název dílu
Počet
ks
1
Kolo s pohonem + zásuvka a
vedení / motor wheel + line and
plugs
1
2
Rám / frame
2
3
Levá rukojeť / left handle
1
4
Pravá rukojeť s ovládacími prvky
motoru + vedení + zástrčka /
right handle with motor control
element + line and plug
1
5
Podpěra / support
1
6
Přední podpěra / front support
1
7
Vana / tray
1
8
Šrouby / screw M8x45-5-N
2
9
Šrouby / screw M8x50-5-N
2
10
Šrouby / screw M8X20-15.35 H
TYPE-N
9
11
Stahovací pásky / cable tie
4
12
Nabíječka / charger
1
13
Systém baterie / battery box
system
1
14
Návod k obsluze / manual
1
Podložka / washer 8
13
Matka / nut M8-N
13
Page 6
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 6
ZI-EWB500-AKKU
3.3 Technické údaje / Technical data
ZI-EWB500
Jmenovité napětí / Rated voltage
24V DC
Kapacita baterie / Battery capacity
12 Ah
Provoz baterie [hodiny] / Battery worktime [h]
8 h
Výkon motoru / Motorpower
500 W
Otáčky motoru / Motor rated speed
90 min-1
Rychlost / speed
max. 7 km/h
Jmenovitý kroutící moment motoru / motor rated output torque
50.9 Nm
Průměr pneumatiky / wheel diameter
410 mm
Max. objem vany / max. load capacity
150kg / 75l
Hmotnost / weight (netto/net)
32.7 kg
Rozměr / Dimension
1500x600x680 mm
Sledování napětí min-hodnota / under voltage protection value of
21 V
Sledování proudu max-hodnota / Over current protection value of
controller
28 A
Nabíječka / Charger / Caricabatteria:
Vstupní napětí / Input voltage
230 V / 50 Hz / AC
Výkon / Power
75 W
Výstup / Output
29.5V
Čas nabíjení / Charge time
4 h
Ochranná třída II / Protection class II
II
Hmotnost / Weight
0.42kg
Rozměr / Dimension /Dimension
170 x 95 x 60 mm
Baterie / Battery / Batteria:
2x
Jmenovité napětí / Rated voltage
2x12 V
Kapacita baterie / Battery capacity
12 Ah
Výkon baterie / Battery power
2x144 Wh = 288Wh
Hmotnost / Weight / Peso
2x4.3kg = 8.6kg
Rozměr / Dimension
151x99x97
Page 7
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 7
ZI-EWB500-AKKU
4 PŘEDMLUVA (CZ)
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu elektrického
motorového kolečka ZI-EWB500.
Obchodní označení výrobku uvedené na obálce návodu bude pro účel tohoto návodu zkráceno
na „stroj“.
Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné pozdější
použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se
strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny
a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví
apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu mírně
lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě informujte.
Technické změny vyhrazeny!
Autorské právo
© 2018
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají
nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je ve správním území Linz nebo příslušný soud pro 4707 Schlüsslberg.
Kontakt na služby zákazníkům
ZIPPER MASCHINEN
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: +43 7248 61116-700
Fax: +43 7248 61116–720
Mail: [email protected]
Page 8
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 8
ZI-EWB500-AKKU
5 BEZPEČNOST
5.1 Účel použití
Stroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k provozu
a bezpečnostních pokynů, při vědomí nebezpečnosti stroje! Závady, které mohou ovlivnit bezpečnost stroje,
ihned odstraňte! Výrobcem předepsané provozní podmínky a podmínky údržby a péče o stroj jakož
i bezpečnostní pokyny uvedené v tomto návodu na obsluhu je nutné dodržovat.
Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení stroje.
Stroj je určen výhradně pro následující:
Přeprava materiálu v souladu s max. možným naložením stroje.
Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nenese
společnost ZIPPER-MASCHINEN jakoukoliv odpovědnost nebo záruku.
VÝST RA HA
▪ Odstranění nebo změna bezpečnostních komponent může zařízení poškodit
a způsobit vážné zranění!
NEBEZPEČÍ ÚRAZU!
Pracovní podmínky
Stroj je určen pro práci za následujících podmínek:
Vlhkost
max. 70%
Stroj, zejména baterie; nesmí být vystaveny teplotám nad 80 ° C. Neskladujte venku na přímém slunci
nebo po delší čas v kufru auta!
Nedovolené použití:
• Provoz stroje za podmínek nad rámec uvedený v tomto návodu na obsluhu není povolen.
• Provoz stroje bez ochranných prvků není povolen.
• Demontáž nebo vypnutí ochranných prvků jsou zakázané.
• Používání nástrojů, které nejsou vhodné pro použití s tímto strojem, je zakázáno.
• Jakékoliv změny na konstrukci stroje jsou výslovně zakázány.
• Provoz stroje způsobem a k účelům, které neodpovídají pokynům v tomto návodu
k obsluze, je výslovně zakázán.
• Nikdy nenechávejte stroj bez dozoru. Zejména, pokud se v blízkosti stroje nacházejí děti!
5.2 Bezpečnostní pokyny
Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí být
okamžitě obnoveny!
Zákony a nařízení platné v místě používání stroje mohou stanovovat minimální věk obsluhy a
omezit tak používání tohoto stroje!
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte
VŽDY následujících pokynů:
Page 9
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 9
ZI-EWB500-AKKU
OBECNÉ:
• Stroj používejte pouze v dostatečně dobrých světelných podmínkách, aby byl zajištěn
bezpečný provoz.
• Při únavě, ztrátě koncentrace, popř. pod vlivem léků, alkoholu nebo drog je práce se strojem
zakázána!
• Dejte si pozor na kluzké povrchy - nebezpečí uklouznutí - nebezpečí zranění. Při práci noste
pevnou a neklouzavou obuv. Sklouznutí / zakopnutí / pád je hlavní příčinou vážného nebo
smrtelného zranění.
• Stroj smí být obsluhován pouze vyškolenou obsluhou (se znalostmi a porozuměním tomuto
návodu), která nemá žádná pohybová omezení.
• Během používání vždy držte stroj oběma rukama.
• Neoprávněné osoby, zejména děti, a nekvalifikované osoby by se měly zdržovat mimo běžící
stroj!
• Pokud předáváte stroj třetím stranám, musí být tento návod k obsluze přiložen ke stroji.
• Před spuštěním, po poruše nebo nárazu zkontrolujte stroj a ujistěte se, že je v bezvadném
stavu.
• Při práci v blízkosti bazénů nebo zahradních jezírek buďte zvláště opatrní!
• Nikdy stroj nepoužívejte v deštivých nebo mokrých, vlhkých podmínkách.
• Před prováděním údržbářských nebo seřizovacích prací vyjměte baterii z bateriové skříňky
stroje!
NABÍJEČKA:
• Nabíječka je vhodná pouze pro nabíjení dodané baterie stroje. Nabíjení jiných baterií není
povoleno.
• Nikdy nepoužívejte nabíječku ve vlhkém nebo mokrém prostředí.
• Kabelové přípojky odpojte pouze tahem za zástrčku. Tahání za kabel by mohlo poškodit
kabel a zástrčku a elektrická bezpečnost by již nebyla zaručena.
• Nikdy nepoužívejte nabíječku, pokud je kabel, zástrčka nebo samotné zařízení poškozeno
vnějšími vlivy. V takovém případě nabíječku dovezte do nejbližšího odborného servisu.
• Nepoužívejte zařízení v blízkosti zdrojů tepla.
• Pro připojení nabíječky k síťovému adaptéru nepoužívejte prodlužovací kabel.
• Nepokládejte do oblasti nabíjecích kontaktů nabíjecí stanice žádné kovové předměty.
• Nikdy nabíječku neotvírejte! V případě poruchy kontaktujte odborný servis.
• K nabíjení baterie používejte pouze originální nabíječku. Používání jiných nabíječek může
způsobit závady nebo požár.
BATERIE:
• Při nesprávném použití nebo při použití poškozených baterií může dojít k úniku par. Tyto
páry mohou dráždit dýchací cesty. Zajistěte neprodleně přívod čerstvého vzduchu a v
případě jakýchkoli potíží se obraťte na lékaře.
• RIZIKO POŽÁRU! Nikdy nenabíjejte baterie v přítomnosti kyselin a vysoce hořlavých
materiálů.
• Baterii nabíjejte pouze při okolní teplotě mezi 0 ° C a + 40 ° C. Po intenzivním používání
nechte vychladnout.
• RIZIKO VÝBUCHU! Chraňte baterii před teplem a ohněm.
• Baterii používejte pouze při okolní teplotě mezi 0 ° C a + 45 ° C.
• RIZIKO ZKRATU! Při likvidaci, přepravě nebo skladování musí být baterie zabalena (plastový
sáček, krabice) nebo musí být kontakty odpojeny.
• Nikdy baterii neotevírejte!
5.3 Další rizika
Navzdory správnému použití zůstávají určitá zbytková rizika. Vzhledem k povaze a konstrukci stroje
mohou nastat nebezpečné situace, které jsou v tomto návodu k obsluze uvedeny následovně:
NE BE ZP EČ Í
Takto označené bezpečnostní upozornění signalizuje bezprostředně nebezpečnou
situaci, která, pokud se jí nevyvarujete, bude mít za následek smrt nebo vážné
zranění.
Page 10
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 10
ZI-EWB500-AKKU
VÝ ST RA HA
Takto označené bezpečnostní upozornění signalizuje potenciálně nebezpečnou situaci,
která, pokud se jí nevyhnete, může způsobit smrt nebo vážné zranění.
PO ZO R
Takto označené bezpečnostní upozornění signalizuje potenciálně nebezpečnou situaci,
která, pokud se jí nevyhnete, může mít za následek menší zranění.
UP OZ OR NĚ NÍ
Bezpečnostní upozornění označené tímto způsobem signalizuje potenciálně
nebezpečnou situaci, která může vést k poškození majetku, pokud se takové situaci
nevyvarujete.
Bez ohledu na všechny bezpečnostní předpisy zůstává Váš zdravý rozum a Vaše odpovídající
technická zdatnost / vzdělání nejdůležitějším bezpečnostním faktorem při bezchybném provozu
stroje. Bezpečná práce závisí především na Vás!
6 MONTÁŽ
Po obdržení zásilky zkontrolujte, zda-li jsou všechny její části v pořádku. Poškození nebo chybějící části
okamžitě oznamte svému prodejci nebo přepravci. Viditelná poškození způsobená přepravou musejí být
neprodleně zaznamenána do dodacího listu. Na pozdější reklamace nebude brán zřetel. Zboží bude považováno
za řádně dodané.

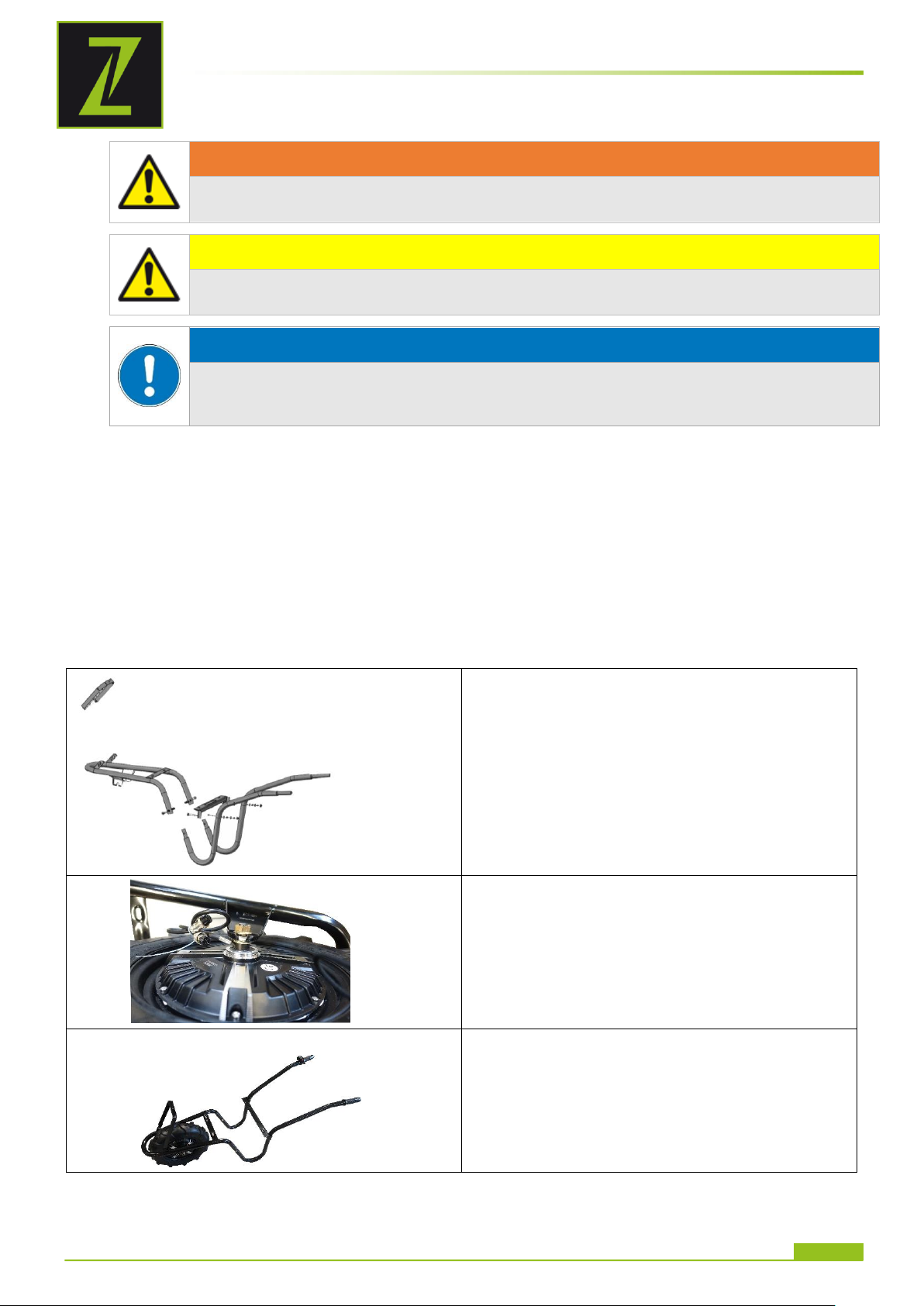

6.1 Sestavení
1. Montáž rámu: Jednotlivé součásti
spojte šrouby, maticemi a podložkami
a vložte přední vzpěru do příslušných
otvorů.
2. Montáž kola: Namontujte kolo k rámu
pomocí podložky a matice na každou
stranu.
Rám včetně kola je sestaven.
Page 11
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 11
ZI-EWB500-AKKU

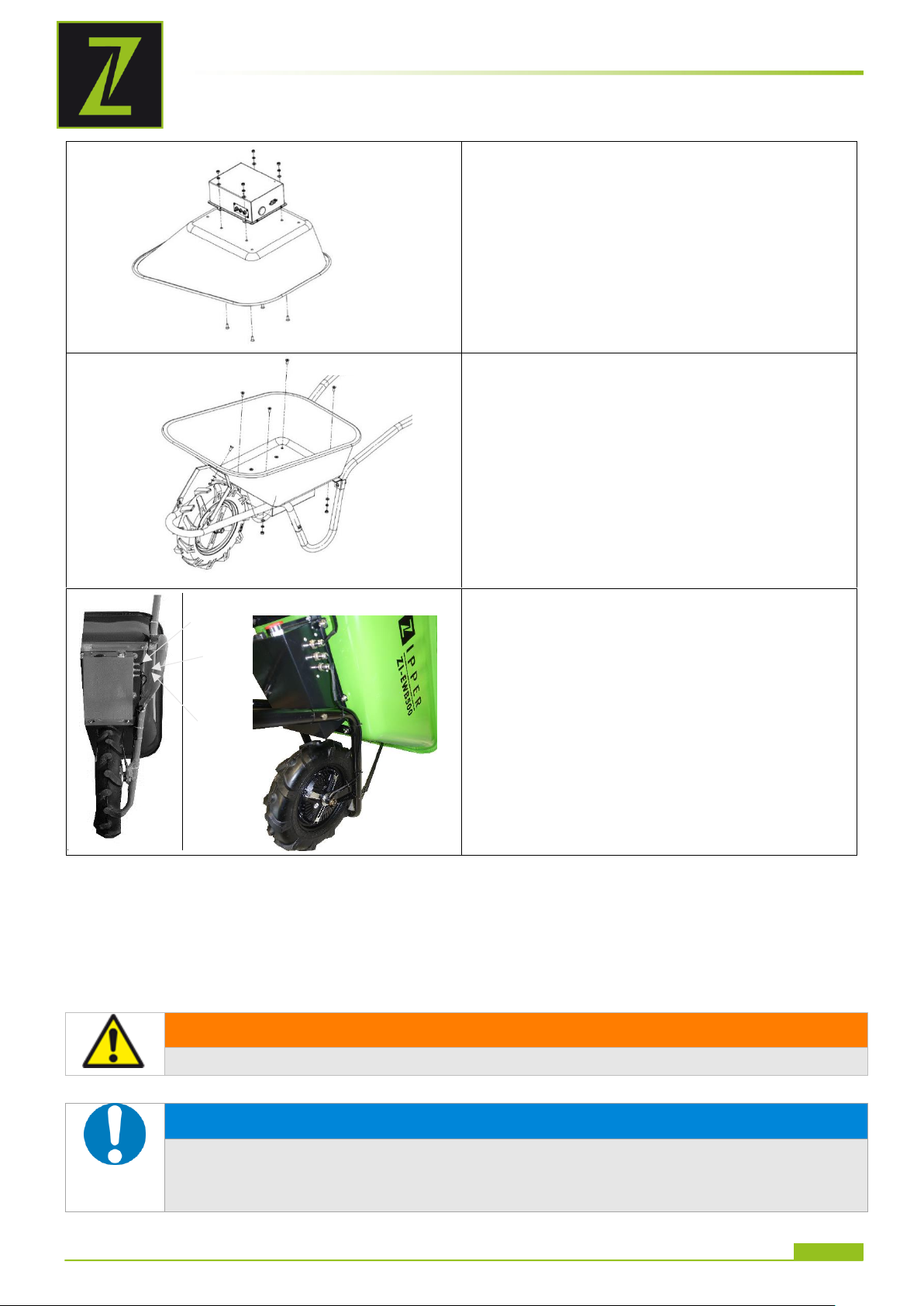

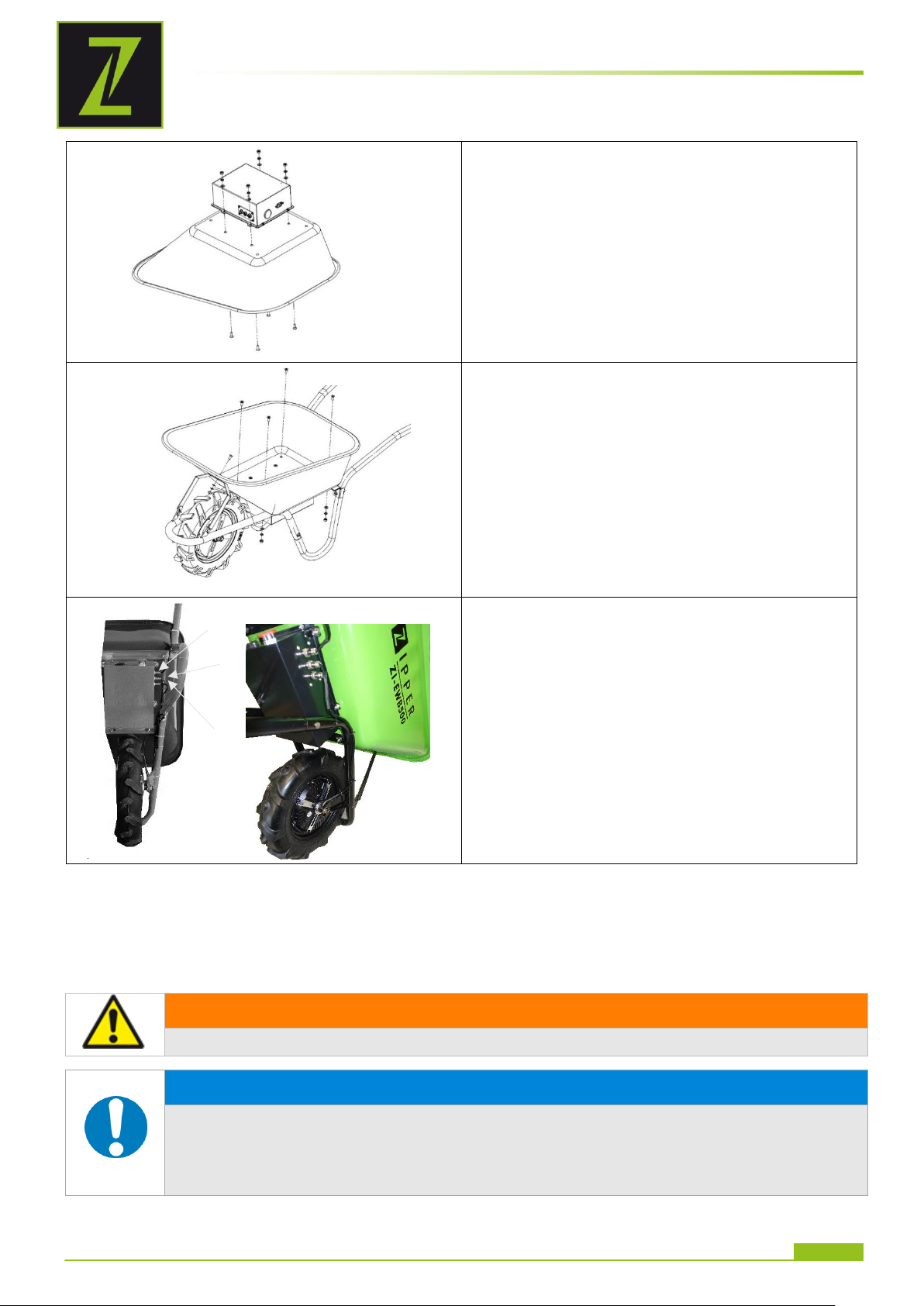

3. Montáž bateriové skříňky: Nyní
připevněte bateriovou skříňku k vaně
pomocí 4 sad spojovacího materiálu (tj.
šroub, matice a 2 podložky).
4. Montáž vany na rám: Namontujte
vanu na rám pomocí pěti šroubů, matic
a podložek.
5. Připojovací kabel: Připojte 6-kolíkovou
zástrčku do pozice 1, 5-kolíkovou
zástrčku do pozice 2 a 3-kolíkovou
zástrčku do pozice 3. Kabely jsou k rámu
připevněny kabelovými sponami.
7 PROVOZ
Stroj používejte pouze v bezvadném stavu. Před každým použitím proveďte vizuální kontrolu stroje.
Bezpečnostní výbava stroje, elektrická vedení a ovládací prvky je rovněž nezbytné kontrolovat. Proveďte
zároveň kontrolu šroubových spojů na poškození a dotažení.
7.1 Provozní pokyny
VÝ ST RA HA
Před jakýmikoli úpravami na stroji vyjměte baterii!
PO KY N
• Nikdy nevyjímejte baterii, když je stroj v provozu.
• V případě delších prostojů stiskněte spínač.
• Elektromotor používejte pouze v případě, že je baterie dostatečně
nabitá!
1 2 3
Page 12
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 12
ZI-EWB500-AKKU
k

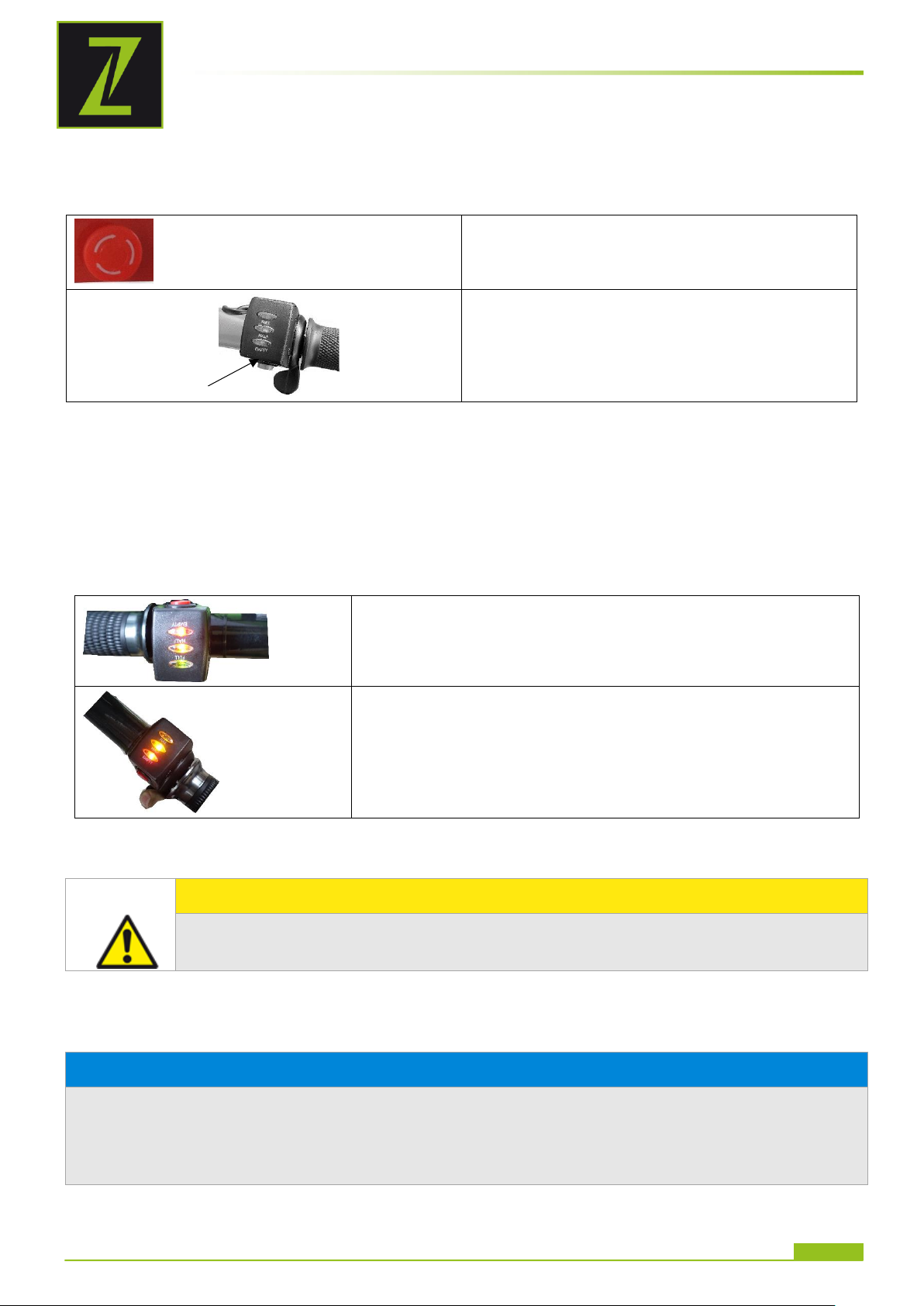

7.2 Obsluha
7.2.1 Spuštění elektrického pohonu
1. Uvolněte vypínač na bateriové skříňce
2. Stiskněte červený knoflík (k)
3. Otáčením páky na ovládacím prvku nastavte
elektrickou pomoc, čím více stiskněte
ovládací páčku směrem dolů, tím silnější je
pomoc elektrického pohonu.
7.3 Nabíječka
Nabíječka je integrována v bateriové skříňce.
Baterii nabijte:
1. Připojte nabíječku k napájení (zásuvka) 230 V / 50 Hz a nabíjecí stanici.
2. Baterii nabijte.
3. Když je baterie plně nabitá (indikátor na nabíječce), nabíječku odpojte.
LED indikátor Stav baterie na ovládacím prvku:
Po stisknutí červeného tlačítka spuštění stroje se rozsvítí
všechny 3 diody LED.
Při použití páky pro elektrickou pomoc pohonu
- Všechny 3 LED-diody svítí – stav nabíjení mezi 100-
50%
- Pokud svítí pouze červená a oranžová dioda – stav
nabití baterie mezi 50-10% (viz obrázek)
- Pokud svítí pouze červená kontrolka – baterii nabijte
8 ÚDRŽBA
PO ZO R
Před údržbou stroje vyjměte baterii!
Tím zabráníte škodám a zraněním od nežádoucího spuštění stroje!
Stroj je nenáročný na údržbu a pouze několik málo dílů musí být obsluhou udržováno.
Poruchy nebo závady, které mohou ovlivnit bezpečnost, nechte okamžitě odstranit.
PO KY N
Pouze pravidelně udržovaný stroj může být uspokojivě provozován.
Nedostatečná údržba a péče o stroj mohou mít za následek nehody a zranění.
Náročné opravy svěřte autorizovanému servisu.
Nevhodný zásah může poškodit stroj a ohrozit Vaši bezpečnost.
Page 13
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 13
ZI-EWB500-AKKU
Pravidelně kontrolujte, zda-li jsou výstražné a bezpečnostní štítky a samolepy na stroji v bezvadném
a čitelném stavu.
Před každým použitím stroje zkontrolujte bezvadný stav bezpečnostních prvků!
Uskladnění stroje je možné pouze v suchém prostředí a musí být zajištěn proti vlivu počasí.
8.1 Péče o stroj a plán údržby
Před každým uvedením do provozu:
• Kontrola kabelů (na pevné spojení a případná poškození)
8.2 Čištění
PO KY N
Použití čistících prostředků jako rozpouštědel, agresivních chemikálií nebo abrasivních
prostředků má za následek poškození stroje!
Platí: Při čištění používejte vodu a v případě nutnosti jemné čističe!
K čištění stroje nikdy nepoužívejte vodu ani vysokotlaký čistič.
• Vnější části očistěte vlhkou houbou.
• Elektronické součásti nikdy nečistěte vodou!
• Zkontrolujte stroj a pomocí kartáče odstraňte usazeniny a/nebo zbytky nečistot.
8.3 Skladování
• Před uskladněním všechny komponenty důkladně očistěte.
• Všechny komponenty skladujte odděleně v suchém prostředí při teplotě do -10 ° C.
• Před uložením baterii úplně nabijte.
PO KY N
• Po dlouhé odstávce, nejpozději však po jednom měsíci, nabijte baterii.
8.4 Likvidace
Váš stroj ani baterii nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro
získání informací o správné likvidaci a dostupných možnostech likvidace odpadu. Pokud si
u vašeho obchodníka zakoupíte nový nebo podobný stroj, je tento povinen starý stroj od
vás bezplatně převzít k odborné likvidaci.
9 ODSTRAŇOVÁNÍ ZÁVAD
PŘED ZAPOČETÍM PRÁCE NA ODSTRAŇOVÁNÍ ZÁVAD ODPOJTE STROJ OD SÍTĚ!
Závada
Možná příčina
Odstranění
Nefunkční elektrická pomoc
pohonu
• Baterie je vybitá
• Baterii nabijte
• Motor je zaseknutý
• Motor zkontrolujte
• Vadný hlavní vypínač
• Zkontrolujte vypínač
• Volný kabel
• Zkontrolujte kabelová spojení
Baterie se nenabíjí
• Uvolněné spojení kabelů
• Zkontrolujte kabelová spojení
v bateriové skříňce
PO KY N
Pokud se nejste jisti, že jste schopni provést opravu řádně sami, nebo
nedisponujete příslušnou kvalifikací a schopnostmi, obraťte se ohledně
odstranění závady na autorizovaný servis.
Page 14
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 14
ZI-EWB500-AKKU
10 PREFACE (EN)
Dear Customer!
This manual contains important information and advice for the correct and safe use and maintenance of
the electric wheelbarrow ZI-EWB500.
Following the usual commercial name of the device (see cover) is substituted in this manual with the
name "machine".
The manual is part of the machine and may not be stored separately. Read it profoundly before first
use of the machine and keep it for later reference. When the machine is handed to other persons
always put the manual to the machine.
Please follow the security instructions!
Please read the entire manual, to prevent misunderstandings, machine damage or even injuries!
Due to continuous development of our products illustrations, pictures might differ slightly.
If you however find errors in this manual, please inform us.
Technical changes excepted!
Copyright law
© 2018
This manual is protected by copyright law – all rights reserved. Especially the reprinting as well as the
translation and depiction of pictures will be prosecuted by law. Court of jurisdiction is the Landesgericht
Linz or the competent court for 4707 Schlüsslberg, AUSTRIA.
Customer Support
ZIPPER MASCHINEN GmbH
Gewerbepark 8, 4707 Schlüsslberg
AUSTRIA
Tel.: +43 7248 61116-700
Fax: +43 7248 61116–720
Mail: [email protected]
Page 15
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 15
ZI-EWB500-AKKU
11 SAFETY
11.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of misuse.
To use the machine properly you must also observe and follow all safety regulations, the assembly instructions,
operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be informed
about the machine's potential hazards.
The machine is used for:
Transportation of gods within the maximum permissiable load capacity.
Any manipulation of the machine or its parts is a misuse, in this case ZIPPER-MASCHINEN and its
sales partners cannot be made liable for ANY direct or indirect damage.
WA RN IN G
▪ The removal or modification of the safety components may result in damage to
equipment and serious injury!
HIGHEST RISK OF INJURY!
Ambient conditions
The machine may be operated:
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
The machine, especially the battery; may not be exposed to a temperature of about 80 ° C. Do not
store in the blazing sun or a long time in the trunk of a car.
Prohibited use:
• The operation of the machine outside the stated technical limits described in this
manual is forbidden.
• The operation of the machine without provided protective devices is prohibited.
• The use of the machine not being suitable for the use of the machine and not being
certified is forbidden
• The use of the machine not according with the required dimensions is forbidden.
• Any manipulation of the machine and parts is forbidden.
• The use of the machine for any purposes other than described in this user-manual is
forbidden.
• It is not allowed to leave the immediate work area during the work is being performed.
11.2 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
The locally applicable laws and regulations may specify the minimum age of the operator and
limit the use of this machine!
To avoid malfunction, machine defects and injuries, read the following security instructions!
Page 16
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 16
ZI-EWB500-AKKU
GENERAL:
• Use the machine only in good enough light to allow a safe operation can be guaranteed.
• In tiredness, decreased concentration or under the influence of alcohol or drugs, the work
on the machine is prohibited!
• Caution in slippery conditions - slip hazard - risk of injury. When working, robust and non-
slip footwear. Slides / stumble / traps are a major cause of serious injury or death.
• The machine must be operated only by trained persons (knowledge and understanding of
this manual), which have no limitations of motor skills compared with conventional
workers.
• Keep the machine in use with both hands
• Unauthorized persons, especially children and not trained personnel must be kept away
from the running machine!
• If you pass the machine to third, these instructions must be attached to the machine.
• Before the start, after the failure or shock, be sure to check the device and make sure that
it is in good condition
• Take special care when work near swimming pools or garden ponds.
• Never use the machine when it is raining or in damp, wet areas
• Unplug battery before all maintenance and settings!
CHARGER:
• The charger is designed exclusively to charge the battery of this machine. Charging other
batteries is not permitted.
• Never use the charger in a damp or wet environment
• Disconnect cable connections only by pulling the plug. Pulling on the cable could damage
the cable and plug and electrical safety would no longer be guaranteed.
• Never use the charger if the cord, plug or the appliance itself is damaged by external
influences. Attach the charger then to the next workshop.
• Do not use the unit near heat sources
• Do not use extension cord to supply power to the charging station
• Do not place metal objects in the area of the charging contacts of the charger.
• Do not open the charger. In case of failure, contact a specialist workshop.
• Use to recharge your battery only with the original charger. Use of other chargers defects
may occur or fire hazard.
BATTERY:
• Improper use or the use of damaged batteries leaking vapors. Run to fresh air and seek
medical attention in case of complaints. The vapors can irritate the respiratory tract.
• FIRE HAZARD! Never charge batteries near acids and flammable materials.
• Charge the battery only in an ambient temperature between 0 ° C to +40 ° C. Leave to cool
down after heavy load.
• EXPLOSIVE! Protect the battery from heat and fire.
• Use the battery only in an ambient temperature between 0 ° C to +45 ° C.
• SHORT CIRCUIT! For disposal, transport or storage, the battery must (plastic bag, box) or
the contacts are packed must be taped.
• Never open the battery
11.3 Remaining risk factors
Despite intended use, certain residual risks remain. Due to the design and construction of the machine,
hazardous situations may occur which are identified as follows in these operating instructions:
DA NG ER
A safety instruction designed in this way indicates an imminently hazardous situation
which, if not avoided, will result in death or serious injury.
Page 17
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 17
ZI-EWB500-AKKU
WA RN ING
Such a safety instruction indicates a potentially hazardous situation which, if not
avoided, may result in serious injury or even death.
CA UT IO N
A safety instruction designed in this way indicates a potentially hazardous situation
which, if not avoided, may result in minor or moderate injury.
NO TI CE
A safety note designed in this way indicates a potentially dangerous situation which, if
not avoided, may result in property damage.
Irrespective of all safety regulations, your common sense and your corresponding technical
suitability/training are and will remain the most important safety factor for error-free operation of the
machine. Safe working depends first and foremost on you!
12 ASSEMBLY
Please check the product contents immediately after receipt for any eventual transport damage or
missing parts. Claims from transport damage or missing parts must be placed immediately after initial
machine receipt and unpacking before putting the machine into operation. Please understand that later
claims cannot be accepted anymore
1. Frame assembly: Connect the single
parst by using screws, washers and nuts
and insert the front support into the
provided holes.
2. Wheel assembly: Connect the wheel
onto the frame by using one washer and
nut per side.
The frame and the wheel is now
ready assembled
Page 18
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 18
ZI-EWB500-AKKU
3. Battery box assembly: Connect the
battery box onto the tray by using 4
times (srew, nut and 2 washers).
4. Assembly tray onto frame: Connect
the tray with five screws, nuts and
washers onto the frame.
5. Connecting the cable: Connect the 6-
prong plug @ Position 1, 5-prong plug
@Position 2, 3-prong plug @Position 3.
The cable should be fixated with cable
ties onto the frame.
13 OPERATION
Device to be operated in a perfect state only. Inspect the device visually every time it is to be used.
Check in particular the safety equipment, electrical controls, electric cables and screwed connection for
damage and if tightened properly. Replace any damaged parts before operating the device.
13.1 Operation instructions
WA RN IN G
Unplug battery before all maintenance and settings!
NO TI CE
• Never remove the battery while the machine is running
• In case of longer standstill, press the shut-down button
• Use the electric motor only with sufficient battery charge
1 2 3
Page 19
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 19
ZI-EWB500-AKKU
13.2 Operation
13.2.1 Start electrical support
1. Unlock circuit breaker
2. Press the red button (k)
3. Turn the lever on the control element to
adjust the electrical support. The further the
control lever is turned is pressed down the
stronger the support.
13.3 Charger
Charger is integrated in the battery box system.
Charging the battery:
1. Connect the charger to the power supply (AC outlet) 230 V / 50 Hz and the charger plug.
2. Charge the battery
3. Once the battery is fully charged (indication on the charger) the charger can be removed.
LED- indication on the control element:
All 3 LEDs light up when the red power button is pressed.
When machine is activated by turning the lever following
battery capacity is indicated:
- all 3 LED light up battey capacity 100% - 51%
- red and orange light up batery capacity 50%-10%
(see picture)
- only red light up please charge the battery
14 MAINTENANCE
AT TE NT IO N
Unplug battery before all maintenance and settings!
Serious injury due to unintentional or automatic activation of the machine!
The machine does not require extensive maintenance. If malfunctions and defects occur, let it be
serviced by trained persons only.
NO TI CE
Clean your machine regularly after every usage – it prolongs the machines lifespan and is a prerequisite for a safe working environment.
Repair jobs shall be performed by respectively trained professionals only!
k
Page 20
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 20
ZI-EWB500-AKKU
Check regularly the condition of the security stickers. Replace them if required.
Check regularly the condition of the machine.
Store the machine in a closed, dry location
14.1 Maintenance plan
After each workshift:
• Check the cables (tight fit, damage)
14.2 Cleaning
NO TI CE
The usage of certain solutions containing ingredients damaging metal surfaces as well
as the use of scrubbing agents will damage the machine surface!
Clean the machine surface with a wet cloth soaked in a mild solution
Never use running water or a high pressure cleaner to clean the machine.
• Clean the outer parts with a damp sponge.
• Never clean the electronic parts with water!
• Check the machine and remove the deposits and / or residues with a brush
14.3 Storage
• Clean thoroughly all components before storage.
• Store all components separately in a dry area at not less than -10 ° C.
• Charge the battery fully before storing.
NO TI CE
• During longer standstill but at least after one month charge the battery.
14.4 Disposal
Do not dispose the machine and the battery in residual waste. Contact your local
authorities for information regarding the available disposal options. When you buy at your
local dealer for a replacement unit, the latter is obliged to exchange your old.
15 TROUBLE SHOOTING
BEFORE YOU START WORKING FOR THE ELIMINATION OF DEFECTS, UNPLUG THE BATTERY.
Trouble
Possible cause
Solution
No electrical support
• Battery is not charged
• Recharge battery
• Motor stucks
• Check motor
• Power switch is damaged
• Check switch
• Broken or loose cables
• Check cables
No charging of battery
• Loosen cable
• Check cable connection
Page 21
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 21
ZI-EWB500-AKKU
16 NÁHRADNÍ DÍLY / SPARE PARTS
16.1 Objednávka náhradních dílů / spare parts order
Použitím náhradních dílů ZIPPER dosáhnete ideálního výsledku. Optimální přesnost dílů snižuje čas
opravy a prodlužuje životnost stroje.
DŮ LE ŽI TÉ
Použití dílů jiných výrobců vede ke ztrátě záruky!
Platí: Při výměně komponent a částí stroje používejte pouze originální díly
Při objednávání náhradních dílú použijte servisní formulář. Uveďte typ stroje, číslo náhradního dílu a jeho
popis. Aby se předešlo nedorozuměním při vyřizování objednávky, doporučujeme přiložit kopii výkresu s
označenými požadovanými díly.
Adresa pro objednání je uvedena v předmluvě na začátku tohoto návodu.
With original ZIPPER spare parts you use parts that are attuned to each other shorten the installation
time and elongate your machines lifespan.
IM PO RT AN T
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts

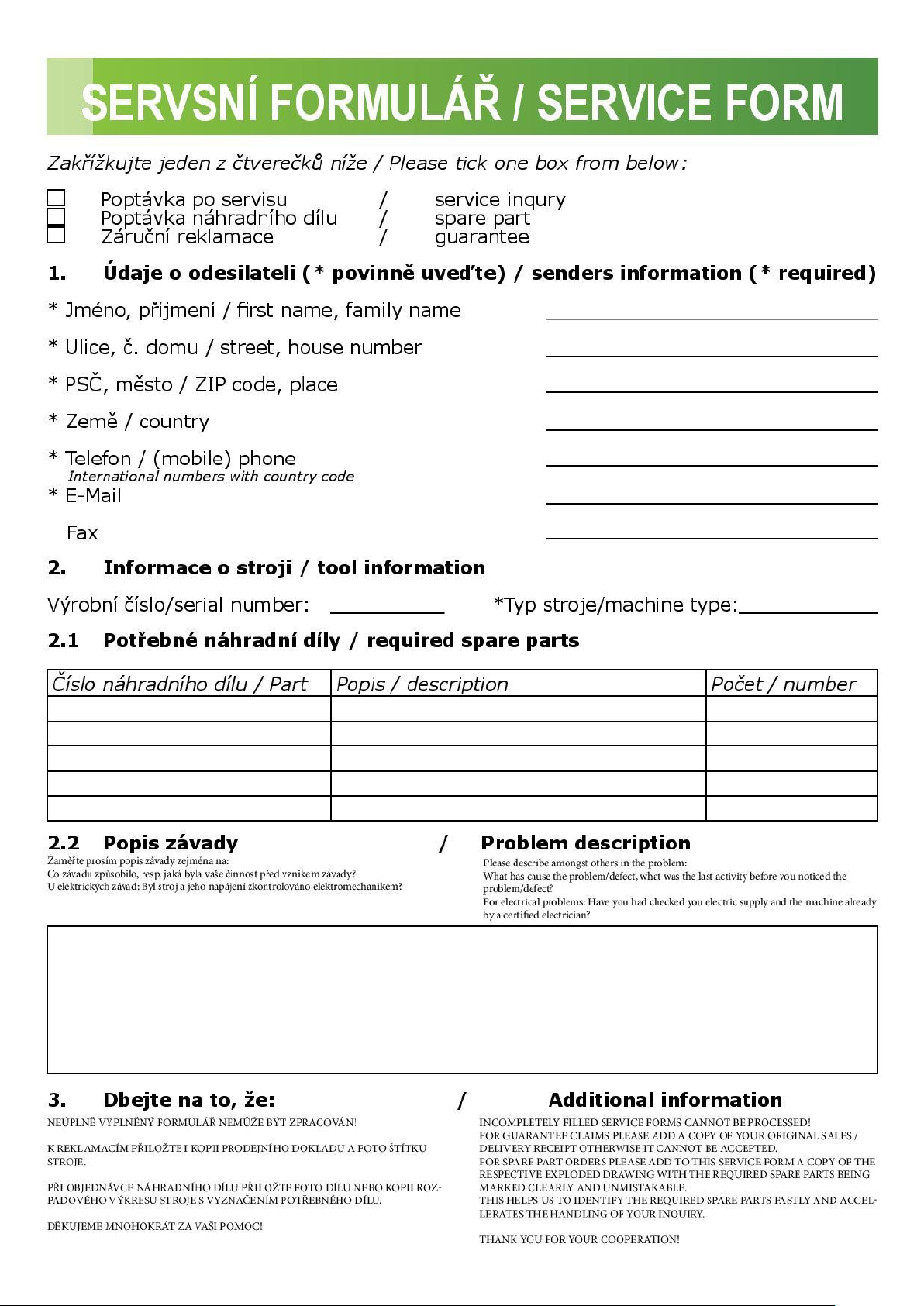

When you place a spare parts order please use the service formular you can find in the last chapter of
this manual. Always take a note of the machine type, spare parts number and partname. We recommend
to copy the spare parts diagram and mark the spare part you need.
You find the order address in the preface of this operation manual.
Page 22
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 22
ZI-EWB500-AKKU
16.2 Rozpadový výkres / Explosion drawing
Pos
Parts name
Qty
1
Rad mit Antrieb / motor wheel
1 2 Handgriff / handle grip
2 3 Mulde / tray
1 4 Achshalterung links / left axle bracket
1 5 Motor Bedienelement / motor control element
1 6 Träger / beam
1 7 Strebe vorne / front support
1 8 Rahmen / frame
1 9 Rechter Griff / right handle
1
10
Left Griff / left handle
1
11
Batteriesystem / battery box system
1
12
Achshalterung links / right axle bracket
1
13
Scheibe Achse / axle washer
2
14
Schraube / screw M16X1.5-N
2
15
Schraube / screw M8X20-15.35 H TYPE-N
9
16
Scheibe / washer SMWC 8
13
17
Scheibe / washer CSLW 8
13
18
Mutter / nut M8-N
13
19
Schrauben / screw M8X45-45-N
4
20
Kontrollleitung / controller line
1
21
5-zinken-Stecker / five prong plug
1
22
3-Zinken-Stecker / three prong plug
1
23
6-Zinken-Stecker / six prong plug
1
24
Batterieversorgungsleitung / battery power supply line Motor
1
Page 23
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 23
ZI-EWB500-AKKU
17 PROHLÁŠENÍ O SHODĚ / CE-DECLARATION OF CONFORMITY /
DICHIARAZIONE DI CONFORMITÀ UE
D o v o z c e / D i s t r i b u t o r
Z.I.P.P.E.R® MASCHINEN
4707 Schlüsslberg, Gewerbepark 8, AUSTRIA
Tel.: +43 7248 61116-700; Fax.: +43 7248 61116-720
www.zipper-maschinen.at
Název / name
Elektrické motorové kolečko / electric wheelbarrow
Typ / model
ZI-EWB500
Směrnice ES / EC-directives / Direttive CE
• 2011/65/EG
• 2006/42/EG
• 2014/30/EG
Použité normy / applicable standards / Norme applicati
•
Tímto prohlašujeme, že výše zmíněný typ stroje splňuje bezpečnostní a zdravotní požadavky norem EU.
Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které nebyly odsouhlaseny
výrobcem.
Hereby we declare that the above mentioned machines meet the essential safety and health requirements of the
above stated EC directives. Any manipulation or change of the machine not being explicitly authorized by us in
advance renders this document null and void.
Technische Dokumentation
ZIPPER-MASCHINEN GmbH
4170 Haslach, Marktplatz 4
Schlüsslberg, 14.09.2018
Místo / Datum place/date
Erich Humer
Jednatel / Director
Page 24
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 24
ZI-EWB500-AKKU
18 ZÁRUČNÍ PODMÍNKY (CZ)
1.) Záruka:
Firma ZIPPER Maschinen poskytuje záruku za mechanické a elektrické součásti stroje po dobu 2 let
v případě použití stroje pro hobby účely; pro komerční účely pak 1 rok od pořízení. V případě vzniku
vady v rámci záruční doby, která výlučně neodpovídá ustanovením podle bodu 3, provede firma Zipper
po posouzení buď opravu stroje nebo jeho výměnu.
2.) Reklamace:
Pro prověření oprávněnosti reklamace musí kupující kontaktovat prodávajícího; ten nahlásí vzniklou
vadu písemně firmě Zipper. Při oprávněnosti reklamace bude stroj vyzvednut firmou Zipper
u prodávajícího/distributora. Zaslání nazpět bez předchozího souhlasu firmy Zipper nebude
akceptováno a zásilka nebude převzata.
3.) Podmínky:
a) Záruční požadavky bude akceptovány pouze v případě, že spolu s výrobkem bude předložena
originální faktura nebo pokladní účtenka od distributora společnosti Zipper. Záruční nárok zaniká, pokud
není stroj pro vyzvednutí kompletní společně s příslušenstvím stroje.
b) Záruka se nevztahuje na bezplatné prověření, údržbu, inspekci nebo servisní práce na stroji.
Vady vzniklé nesprávným používáním stroje koncovým uživatelem nebo distributorem nebudou
akceptovány jako záruční. Např.: použití špatných nebo nevhodných pohonných hmot, poškození
mrazem ve vodní nádrži, pohonné hmoty v nádrži stroje apod.
c) Ze záruky jsou vyjmuty spotřební díly jako např.: uhlíkové kartáčky, zachycovací pytel, nůž, válce,
řezací desky, řezací zařízení, vedení, spojky, těsnění, kolečka, listy pily, štípače, štípací klíny,
prodloužení štípacích klínů, hydraulické oleje, olejové,- vzduchové- a benzinové filtry, řemeny,
zapalovací svíčky, vodítka apod.
d) Dále jsou vyjmuta poškození stroje způsobená: nesprávným používáním, použitím pro jiné než
specifikované účely; nedodržením návodu na obsluhu a údržbu; vyšší mocí; opravami nebo technickými
změnami stroje neautorizovaným servisem nebo přímo zákazníkem. Použitím jiných než originálních
dílů a příslušenství značky Zipper.
e) Vzniklé náklady (přepravné apod.) při neoprávněné reklamaci, zjištěné našimi kvalifikovanými
pracovníky, budou fakturovány zákazníkovi nebo prodejci.
f) Stroje mimo záruční dobu: Opravy budou prováděny na základě předplatby nebo faktury prodejce
na základě kalkulace (včetně přepravného) firmy Zipper.
g) Záruka se vztahuje pouze na zákazníky, kteří zakoupili stroj u autorizovaného prodejce Zipper, který
stroj pořídil přímo u firmy Zipper. Záruka není přenosná při přeprodeji stroje.
4.) Odpovědnost za vady a jiné záruky:
Firma Zipper ručí vždy jen do výše hodnoty zboží. Na nároky ve smyslu nízké produktivity, následné
škody nebo ušlý zisk z důvodu závady vzniklé v záruční době nebude brán zřetel. Firma Zipper vychází
ze zákona o odstranění vad.
Page 25
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 25
ZI-EWB500-AKKU
19 WARRANTY GUIDELINES (EN)
1.) Warranty:
Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty period
of 2 years for amateur use; and warranty period of 1 year for professional use, starting with the
purchase of the final consumer. In case of defects during this period, which are not excluded by
paragraph 3, ZIPPER will repair or replace the machine at its own discretion.
2.) Report:
In order to check the legitimacy of warranty claims, the final consumer must contact his dealer. The
dealer has to report in written form the occurred defect to ZIPPER. If the warranty claim is legitimate,
ZIPPER will pick up the defective machine from the dealer. Returned shippings by dealers which have
not been coordinated with ZIPPER, will not be accepted and refused.
3.) Regulations:
a) Warranty claims will only be accepted, when a copy of the original invoice or cash voucher from the
trading partner of ZIPPER is enclosed to the machine. The warranty claim expires if the accessories
belonging to the machine are missing.
b) The warranty does not include free checking, maintenance, inspection or service works on the
machine. Defects due to incorrect usage of the final consumer or his dealer will not be accepted as
warranty claims either. Some examples: usage of wrong fuel, frost damages in water tanks, leaving
fuel in the tank during the winter, etc.
c) Defects on wear parts are excluded, e.g. carbon brushes, collection bags, knives, cylinders, cutting
blades, clutches, sealings, wheels, saw blades, splitting crosses, riving knives, riving knife extensions,
hydraulic oils, oil/air/fuel filters, chains, spark plugs, sliding blocks, etc.
d) Also excluded are damages on the machine caused by incorrect or inappropriate usage, if it was
used for a purpose which the machine is not supposed to, ignoring the user manual, force majeure,
repairs or technical manipulations by not authorized workshops or by the customer himself, usage of
non-original ZIPPER spare parts or accessories.
e) After inspection by our qualified personnel, resulted costs (like freight charges) and expenses for not
legitimated warranty claims will be charged to the final customer or dealer.
f) In case of defective machines outside the warranty period, we will only repair after advance
payment or dealer’s invoice according to the cost estimate (incl. freight costs) of ZIPPER.
g) Warranty claims can only be granted for customers of an authorized ZIPPER dealer who directly
purchased the machine from ZIPPER. These claims are not transferable in case of multiple sales of the
machine.
4.) Claims for compensation and other liabilities:
The liability of company ZIPPER is limited to the value of goods in all cases. Claims for compensation
because of poor performance, lacks, damages or loss of earnings due to defects during the warranty
period will not be accepted. ZIPPER insists on its right to subsequent improvement of the machine.
Page 26
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 26
ZI-EWB500-AKKU
20 SLEDOVÁNÍ VÝROBKU / PRODUCT MONITORING /
MONITORAGGIO DEL PRODOTTO
Sledování výrobku
Product Monitoring
Monitoraggio del prodotto
Po dodání nás zajímá Vaše
spokojenost s výrobkem.
Při procesu zlepšování
výrobků jsme totiž závislí na
Vás a Vašich zkušenostech
s prací se strojem:
Potíže, které se vyskytly
během provozu výrobku.
Chybné funkce stroje, které
se vyskytly za určitých
provozních podmínek.
Vaše vlastní zkušenosti
z provozu, které mohou být
užitečné i pro ostatní
uživatele stroje.
Prosíme Vás o zaznamenání
Vašich zkušeností a zaslání
na naši adresu emailem,
faxem nebo poštou:
We also monitor our products
after delivery.
In order to guarantee a
continuous improvement
process, we depend on you
and your impressions when
handling our products:
Problems that occur when
using the product;
Malfunctions that occur in
certain operating situations;
Experiences that can be
important for other users.
We ask you to note such
observations and send them
to us by fax or email:
Monitoriamo i nostri prodotti
anche dopo la consegna.
Per garantire un processo di
miglioramento continuo,
durante la manipolazione dei
nostri prodotti dipendiamo da
voi e dalle vostre impressioni.
Problemi che si verificano
durante l'uso del prodotto;
Malfunzionamenti che si
verificano in determinate
situazioni operative;
Esperienze che potrebbero
essere importanti per gli altri
utenti.
Vi preghiamo di prendere
nota di tali osservazioni e di
inviarcele via fax o posta
elettronica:
Moje postřehy / My experiences / Le mie osservazioni:
J m é n o / N a m e / N o m e
V ý r o b e k / P r o d u c t / P r o d o t t o
D a t u m n á k u p u / P u r c h a s e d a t e / D a t a d ’ a c q u i s t o :
Z a k o u p e n o v / P u r c h a s e d f r o m / A c q u i s t o d a :
E - M a i l / e - m a i l :
D ě k u j e m e z a V a š i s p o l u p r á c i ! / T h a n k y o u f o r y o u r k i n d
c o o p e r a t i o n ! / G r a z i e p e r l a t u a c o l l a b o r a z i o n e !
KONTAKT / CONTACT:
Z.I.P.P.E.R MASCHINEN
4707 Schlüsslberg, Gewerbepark 8
AUSTRIA
Tel :+43 7248 61116 700
Fax:+43 7248 61116 720
[email protected]
Page 27
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 27
ZI-EWB500-AKKU
Loading...
