Page 1
Edition: 30.08.2018 – Revision - 00 – RaR - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
KOMPRESSOR
Übersetzung / Translation
EN
USER MANUAL

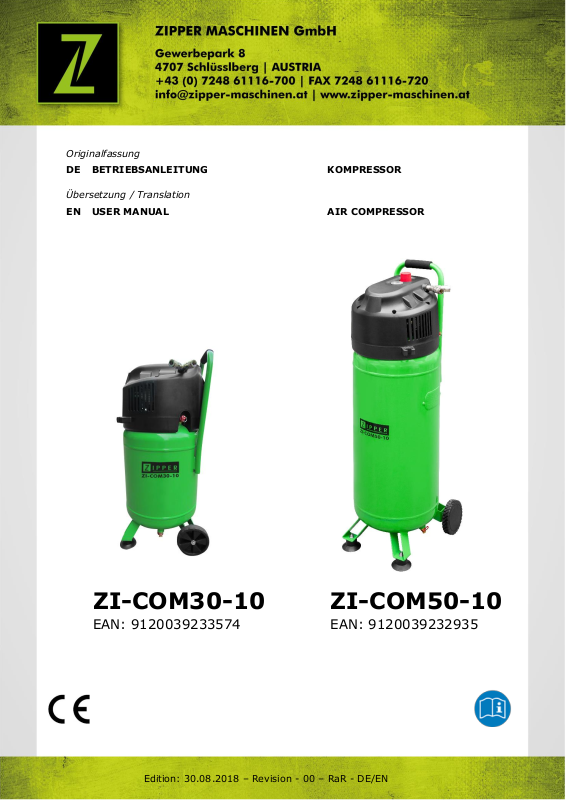

AIR COMPRESSOR
ZI-COM50-10
EAN: 9120039232935
ZI-COM30-10
EAN: 9120039233574
Page 2
INHALT / INDEX
1 INHALT / INDEX
1 INHALT / INDEX 2
2 SICHERHEITSZEICHEN / SAFETY SIGNS 3
4 TECHNIK / TECHNIC 4
4.1 Komponenten / Components ............................................................................... 4
4.2 Technische Daten / Technical Data ..................................................................... 4
5 VORWORT (DE) 5
6 SICHERHEIT 6
6.1 Bestimmungsmäßige Verwendung ...................................................................... 6
6.2 Sicherheitshinweise ............................................................................................ 7
7 BETRIEB 8
7.1 Zusammenbau ..................................................................................................... 8
8 BEDIENUNG 9
8.1 Betriebshinweise ................................................................................................. 9
8.2 Bedienung ........................................................................................................... 9
9 WARTUNG 10
9.1 Reinigung .......................................................................................................... 10
9.2 Instandhaltung und Wartungsplan .................................................................... 10
9.2.1 Kondenswasser .......................................................................................... 10
9.2.2 Lagerung ................................................................................................... 11
9.3 Entsorgung ........................................................................................................ 11
10 FEHLERBEHEBUNG 11
11 PREFACE (EN) 12
12 SAFETY 13
12.1 Intended Use ..................................................................................................... 13
12.2 Security instructions ......................................................................................... 14
13 ASSEMBLY 15
13.1 Assembly ........................................................................................................... 15
14 OPERATION 16
14.1 Operation instructions ....................................................................................... 16
14.2 Operation .......................................................................................................... 16
15 MAINTENANCE 17
15.1 Cleaning ............................................................................................................ 17
15.2 Maintenance plan .............................................................................................. 17
15.2.1 Condensation water ................................................................................. 17
15.2.2 Storage ................................................................................................. 17
15.3 Disposal ............................................................................................................. 18
16 TROUBLE SHOOTING 18
17 SCHALTPLAN / WIRING DIAGRAM 19
18 ERSATZTEILE / SPARE PARTS 20
18.1 Ersatzteilbestellung / spare parts order ............................................................ 20
18.2 Explosionszeichnung / explosion drawing ......................................................... 21
19 EG-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY 23
20 GEWÄHRLEISTUNG 24
21 WARRANTY GUIDELINES 25
22 PRODUKTBEOBACHTUNG 26
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 2
ZI-COM50-10
Page 3
SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
CE-KONFORM:Dieses Produkt entspricht den EG-Richtlinien
EN
EC-CONFORM: This product complies with EC-directives
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen
der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen
und so Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and
get familiar with the controls in order to use the machine correctly and to
avoid injuries and machine defects.
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der
Vorschriften und Hinweise zum Einsatz der Maschine kann schwere
Personenschäden verursachen und zu tödlichen Unfällen führen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the
machine as well as ignoring the security and operating instructions can
cause serious injuries and even lead to death.
DE
Allgemeiner Hinweis
EN
General note
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE
Gefährliche elektrische Spannung!
EN
High voltage!
DE
Verbrennungsgefahr!
EN
Burn hazard!
DE
Achtung vor automatischem Anlauf!
EN
Attention! Motor starts automatically!
2 SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 3
ZI-COM50-10
Page 4

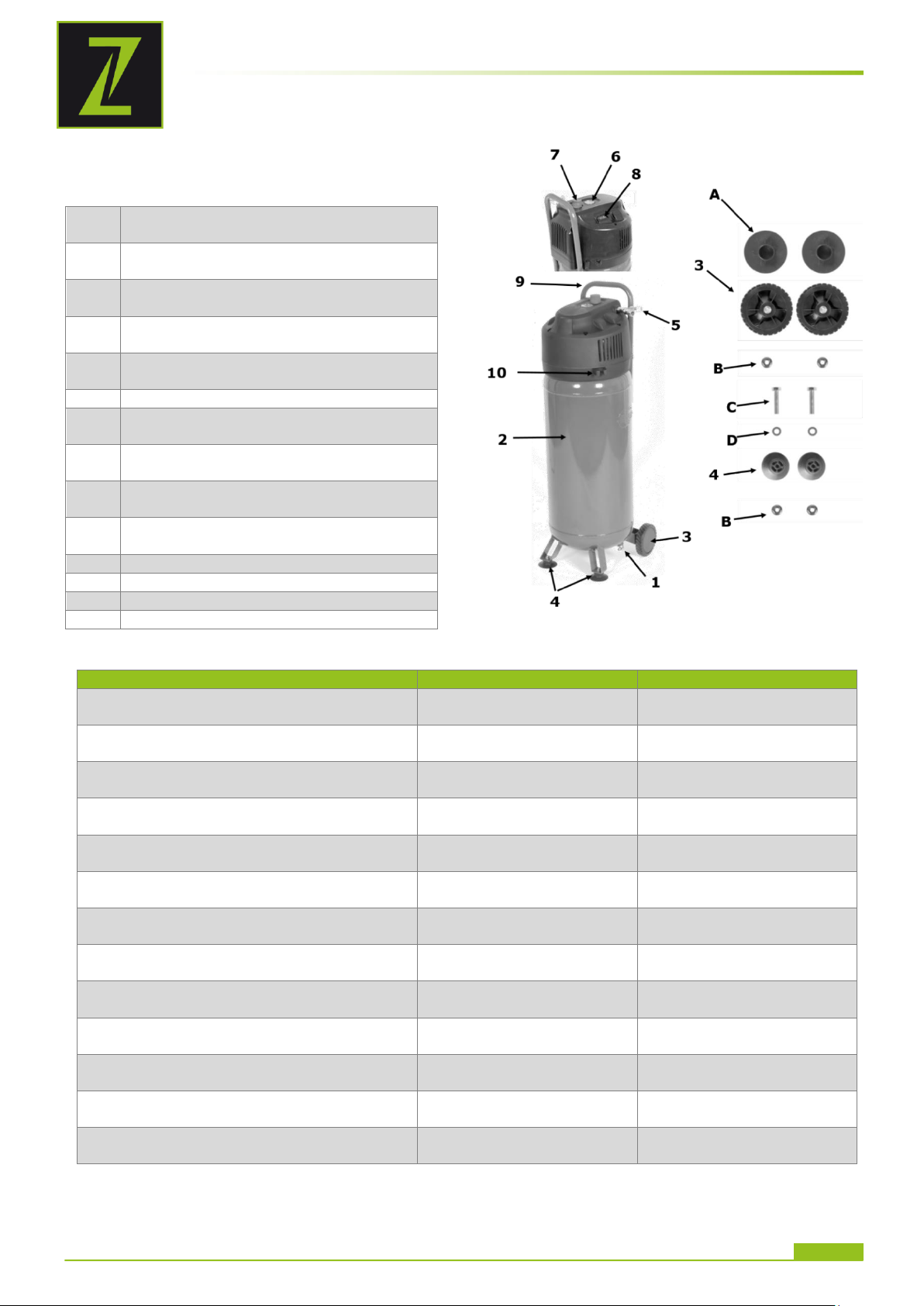

4 TECHNIK / TECHNIC
1
Ablassschraube für Kondenswasser
Drain screw
2
Druckbehälter
Air Tank
3
Rad
Wheel
4
Standfuß
Base foot
5
Schnellkupplung mit Y-Anschluss
Output with Y-connector
6
Manometer
7
Druckregler
Pressure regulator
8
EIN-AUS-Schalter
ON-OFF-switch
9
Transportgriff
Transport handle
10
Halterung
Support
A
Radkappe /Wheel cap
B
Sicherungsmutter /Safety nut
C
Schraube / Screw
D
Distanzscheibe /Washer
ZI-COM30-10
ZI-COM50-10
Spannung
Voltage
230 V / 50 Hz
230 V / 50 Hz
Leistung S3 (25%)
Power S3 (25%)
1,5 kW
1,5 kW
Druckbehältervolumen
Pressure Vessel Volume
30 l
50 l
Ansaugleistung
Air power
220l/min
240 l/min
Betriebsdruck
Operating pressure
max. 10 bar (1 MPa)
max. 10 bar (1 MPa)
Füllzeit Maximaldruck (10bar)
Tank filling duration for max pressure
180s
298 s
Füllzeit 7,5 bar
Tank filling duration 7,5bar
110s
188 s
Motordrehzahl
Motor speed
4000 min-1
4000 min
-1
Schutzklasse
Protection class
IP 20
IP 20
Maschinenmaße
Dimension
345 x 325 x 780 mm
345 x 325 x 1030 mm
Gewicht (netto)
Weight (net)
18 kg
23 kg
Schalldruckpegel
Sound pressure level LPA
83 dB(A) k: 2dB(A)
83 dB(A) k: 2dB(A)
Garantierter Schallleistungspegel
Guaranteed sound power level LWA
97 dB(A)
97 dB(A)
4.1 Komponenten / Components
TECHNIK / TECHNIC
4.2 Technische Daten / Technical Data
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 4
ZI-COM50-10
Page 5
VORWORT (DE)
ZIPPER MASCHINEN GmbH
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: +43 7248 61116-700
Fax: +43 7248 61116–720
Mail: [email protected]
5 VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Kompressoren ZI-COM30-10 und ZI-COM50-10.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung
durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie
für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße
Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten
Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig
abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2018
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und
Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.
Kundendienstadresse
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 5
ZI-COM50-10
Page 6
SICHERHEIT
WA R N U N G
Verwendung von Druckluftgeräten und Werkzeugen
Bitte achten Sie auf die Luftverbrauchsangaben der jeweiligen Hersteller. Prüfen Sie,
ob die Leistung Ihres Kompressors zum Betrieb derselben ausreicht.
Feuchtigkeit
max. 70%
Temperatur
von +5°С bis +40°С
6 SICHERHEIT
6.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise
sind einzuhalten.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu
machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Für die Erzeugung von Druckluft von maximal 10 bar (1Mpa). Die Kompressoren können in verschiedenen
Arbeitsbereichen wie z.B. Nachfüllen von Autoreifen oder mit Druckluftwerkzeugen wie z.B. Nagelgeräte,
Klammer-Heftgeräte, Druckluftschwingschleifer o.ä. verwendet werden.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung
oder Garantieleistung.
Arbeitsbedingungen:
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
Unzulässige Verwendung:
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung
angegebenen Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist
unzulässig
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der
Maschine geeignet sind.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den
Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der
Nähe sind!
Die Maschine ist nicht für den Dauerbetrieb bzw. uneingeschränkten, gewerblichen
Betrieb geeignet und darf nur in trockene Räume eingesetzt werden.
Ein Zielen mit der Druckluftpistole auf Personen ist untersagt.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 6
ZI-COM50-10
Page 7
SICHERHEIT
Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und
Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
Arbeiten Sie nur in gut durchlüfteten Räumen!
Überlasten Sie die Maschine nicht!
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder
Drogen ist das Arbeiten an der Maschine verboten!
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur von unterwiesenen Personen (Kenntnis und Verständnis dieser
Betriebsanleitung), die keine Einschränkungen von motorischen Fähigkeiten verglichen
mit üblichen ArbeitnehmerInnen aufweisen, bedient werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der
laufenden Maschine fern zu halten!
Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich
(Mindestabstand: 2m) aufhalten
Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (enganliegende
Arbeitskleidung, Schutzbrille oder Gesichtsschutz, Gehörschutz S1) tragen!
Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker (keine
Adapter bei schutzgeerdeten Maschinen)
Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist höchste
Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer;
Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
Im Freien nur mit Verlängerungskabel, das für den Außenbereich geeignet ist, arbeiten
Verwenden Sie Elektrowerkzeuge und –maschinen nie in der Umgebung von
entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)
Prüfen Sie regelmäßig das Anschlusskabel auf Beschädigung
Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum Befestigen eines
Werkstückes
Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
Vermeiden Sie Körperkontakt mit geerdeten Teilen
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des
Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu
trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die
Stromversorgung angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden
6.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende
Hinweise UNBEDINGT zu beachten:
Sicherheitshinweise beim Arbeiten mit Druckluftpistolen
• Verdichter und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu
Verbrennungen
• Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten. So
werden Verletzungen durch einen zurückschnellenden Schlauch vermieden
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 7
ZI-COM50-10
Page 8
BETRIEB

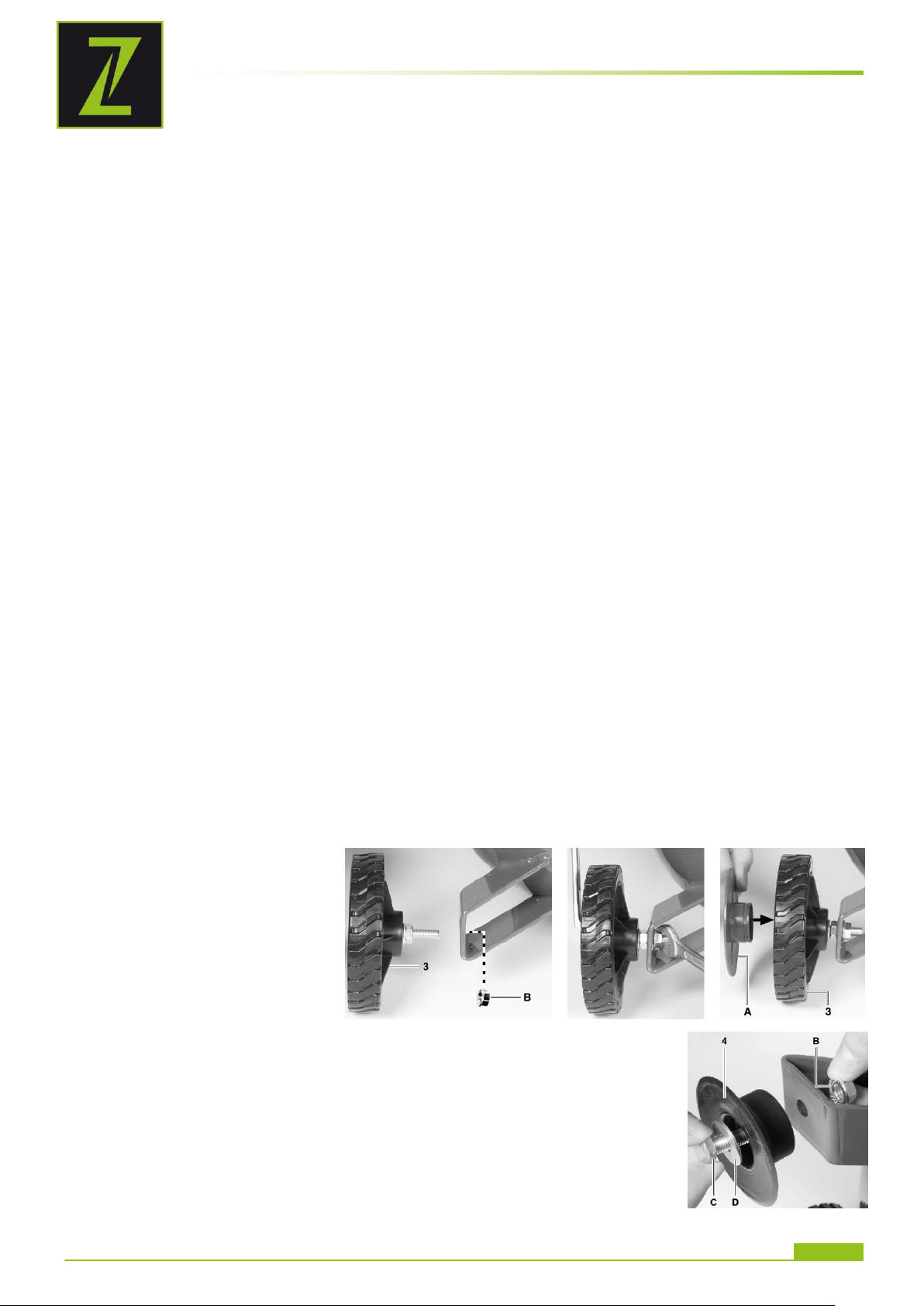

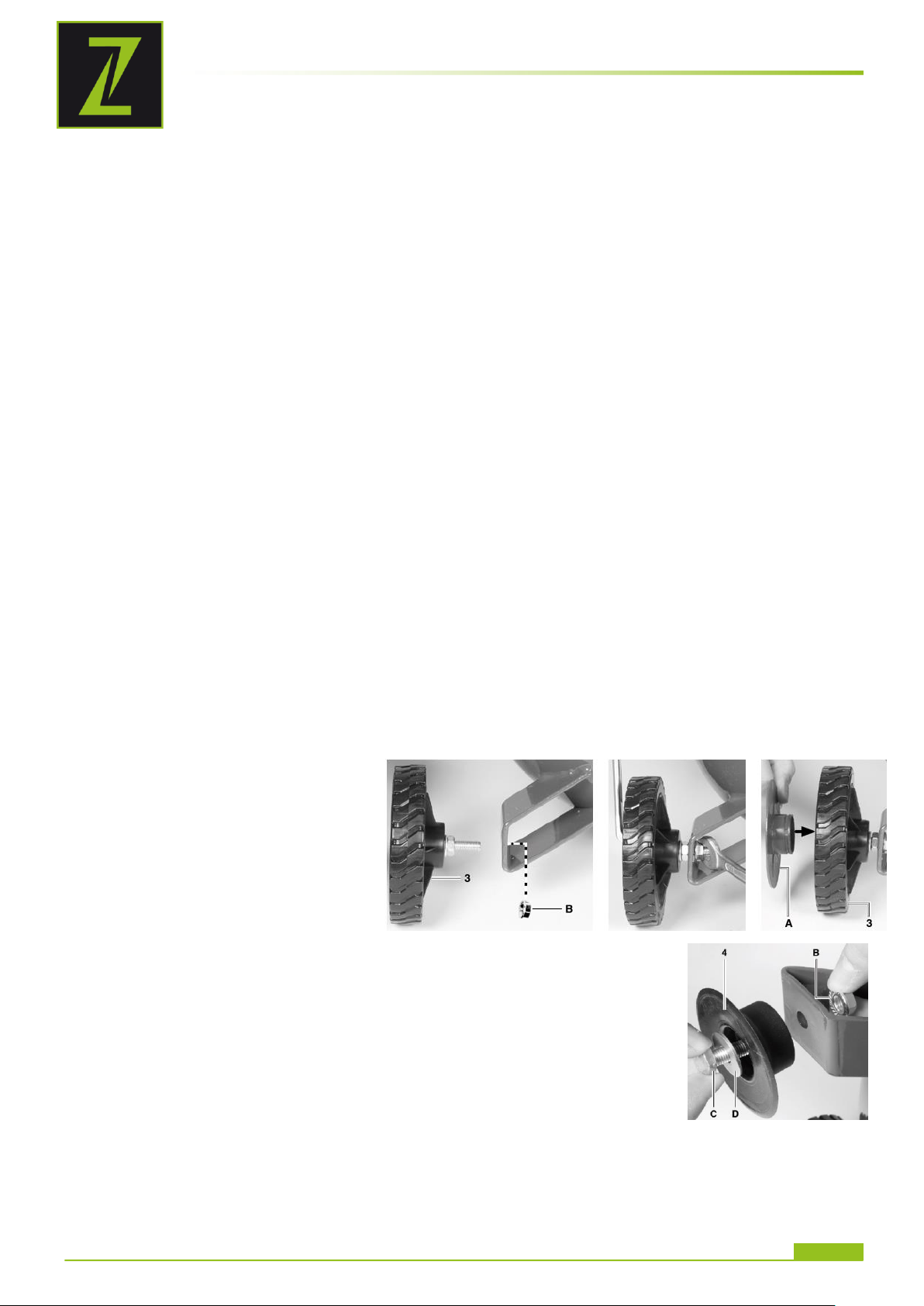

Räder:
Räder wie abgebildet
montieren
Gummistandfuß:
Gummistandfuß wie abgebildet montieren
Sicherheitshinweise beim Farbspritzen beachten
• Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbeiten.
• Lacke und Lösungsmittel nicht erwärmen.
• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken)
erforderlich Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über
Schutzmaßnahmen.
• Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und
Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche
Schutzmaßnahmen zu treffen, insbesondere geeignete Kleidung und Masken zu tragen.
• Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Auch Farbdämpfe sind
leicht brennbar.
• Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden bzw. betrieben
werden
• Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind schädlich.
• Der Arbeitsraum muss größer als 30 m
3
sein und es muss ausreichender Luftwechsel beim Spritzen und
Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von
brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Behörde beachten.
• In Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid
verarbeiten (verminderte Lebensdauer)
Betrieb von Druckbehältern nach Druckbehälterverordnung
• Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten,
ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs- und
Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen
Sicherheitsmaßnahmen zu treffen.
• Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder
Dritte gefährdet werden.
• Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z. B. Rost zu kontrollieren.
7 BETRIEB
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen
oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen
außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt
werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
7.1 Zusammenbau
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 8
ZI-COM50-10
Page 9
BEDIENUNG
WA R N U N G
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom
elektrischen Netz durch!
HI N W E I S
Kompressor in der Nähe des Verbrauchers aufstellen. Lange Luftleitungen und
lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.
Auf trockene und staubfreie Ansaugluft achten.
Die Maschine nicht in feuchten oder nassen Räumen betreiben.
Die Maschine nur auf festem, ebenem Untergrund betreiben
Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit
der Hand festzuhalten. So werden Verletzungen durch einen
zurückschnellenden Schlauch vermieden
Achten Sie darauf, dass alle Schläuche und Armaturen für den höchst
zulässigen Arbeitsdruck des Kompressors geeignet sind.
8 BEDIENUNG
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der
Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind
genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.
8.1 Betriebshinweise
8.2 Bedienung
Einschalten:
EIN-AUS-Schalter drücken „1“
Ausschalten:
EIN-AUS-Schalter drücken „0“
Ausgangsdruck einstellen:
Mit dem Druckregler kann der Ausgangsdruck eingestellt werden
Ausgangsdruck:
Kann am Manometer abgelesen werden
Druckschaltereinstellung:
Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 8 bar
Ausschaltdruck ca. 10 bar
Prüfen Sie vor der Benutzung ob der Kompressor beim Erreichen des Ausschaltdruckes abschaltet.
Prüfen Sie danach durch Abnahme von Druckluft mit einem Druckluftwerkzeug ob der Kompressor beim
Unterschreiten des Einschaltdruckes wieder anläuft
Anschluss:
Nur im Drucklosenzustand durchführen.
Zum Anschließen eines Gerätes den Nippel des Druckluftschlauches in die Kupplung stecken. Die
Hülse springt automatisch nach vor. Zum Trennen die Hülse zurückziehen und den Schlauch
entfernen.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 9
ZI-COM50-10
Page 10
WARTUNG
ACH T U N G
Vor Wartungsarbeiten:
Maschine ausschalten und Netzstecker ziehen!
Motor abkühlen lassen!
Kessel drucklos machen
HI N W E I S
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein.
Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern
durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.
HI N W E I S
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln kann zu
Lack- und anderen Sachschäden an der Maschine führen!
Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden
Kontrollen zur Instandhaltung der Maschine
Lockere oder verlorene Schrauben
Vor jeder Inbetriebnahme
Beschädigung von Maschinenteilen
Vor jeder Inbetriebnahme
Maschine säubern
Nach jeder Inbetriebnahme
Luftfilter reinigen
Alle 20-30 Betriebsstunden
9 WARTUNG
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen
lassen.
9.1 Reinigung
Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich halten.
Maschine mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem Spülmittel säubern oder
mit Druckluft bei niedrigem Druck ausblasen.
Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40)!
9.2 Instandhaltung und Wartungsplan
9.2.1 Kondenswasser

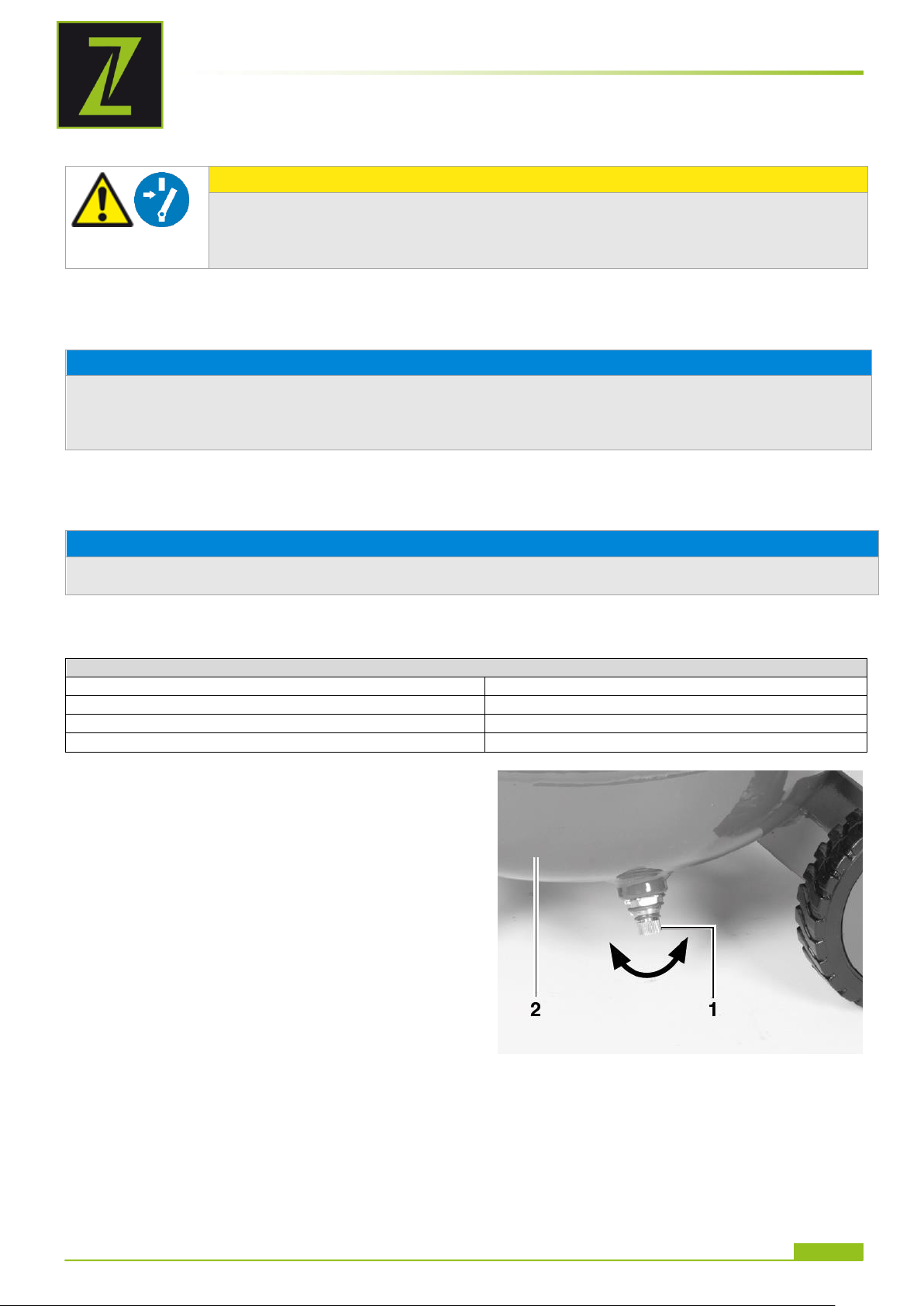

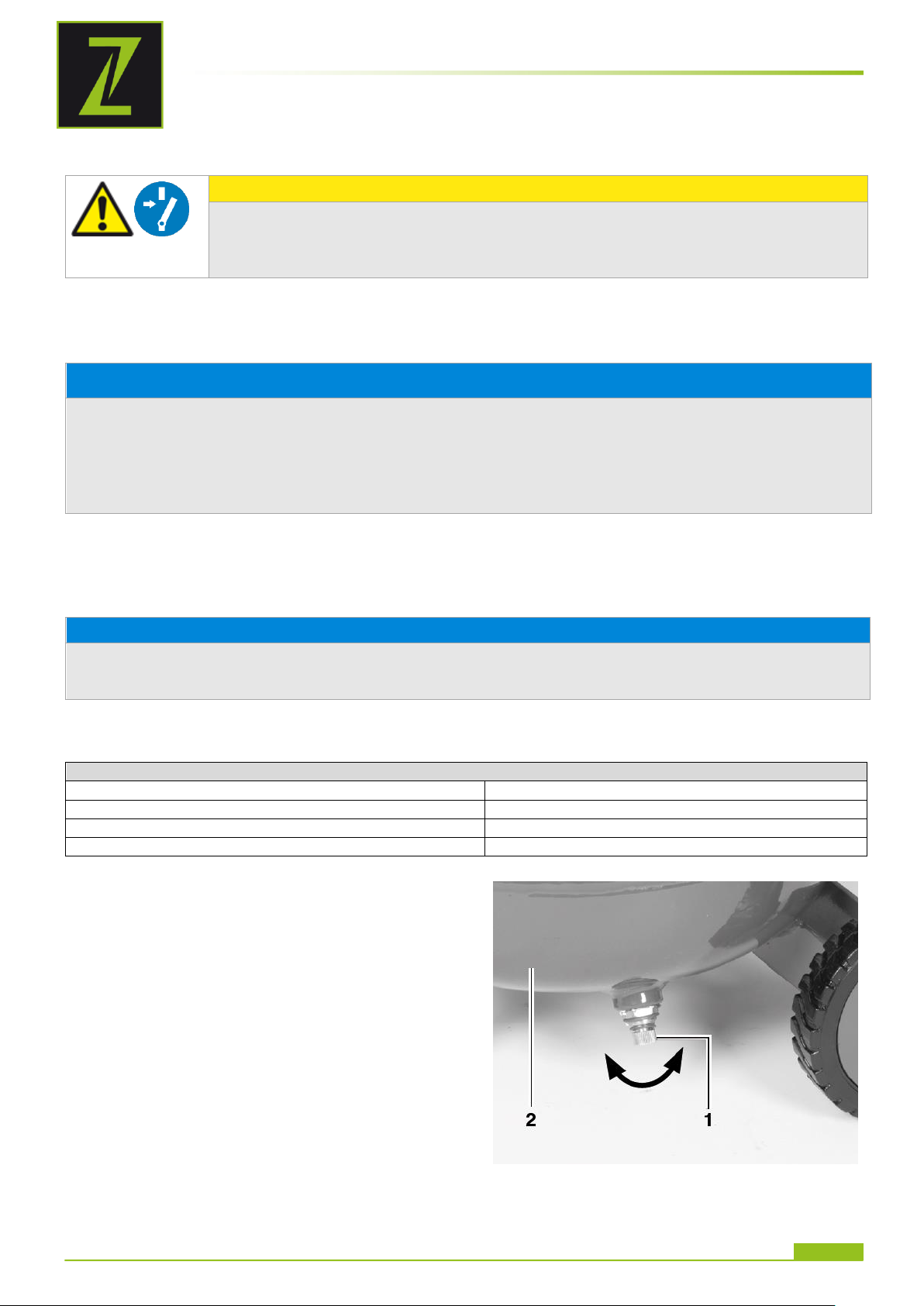

Für dauerhafte Haltbarkeit des Druckbehälters (2)
ist nach jedem Betrieb das Kondenswasser durch
Öffnen der Ablassschraube (1) abzulassen. Zum
Öffnen muss die Ablassschraube im Uhrzeigersinn
gedreht werden. Vergewissern sie sich das ein max.
Druck von 1bar für diese Tätigkeit nicht
überschritten wird. Neigen Sie zusätzlich den Kessel
so, dass die Ablassschraube der niedrigste Punkt im
Kessel ist und das Kondenswasser vollständig
ablaufen kann. Drehen Sie danach die
Ablassschraube zum Verschließen entgegen dem
Uhrzeigersinn.
Kontrollieren Sie den Druckbehälter vor jedem
Betrieb auf Rost und Beschädigungen. Der
Kompressor darf nicht mit einem beschädigten oder
rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden sie sich bitte an
die Kundendienstwerkstatt.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 10
ZI-COM50-10
Page 11
FEHLERBEHEBUNG
Fehler
Mögliche Ursache
Behebung
Kompressor läuft
nicht.
Netzspannung nicht vorhanden.
Netzspannung zu niedrig.
Außentemperatur zu niedrig.
Motor überhitzt.
Kabel, Netzstecker, Sicherung
und Steckdose überprüfen.
Zu lange Verlängerungskabel
vermeiden. Verlängerungskabel
mit ausreichendem
Aderquerschnitt verwenden.
Nicht unter +5°C
Außentemperatur betreiben.
Motor abkühlen lassen
Kompressor
läuft, jedoch kein
Druck.
Rückschlagventil undicht.
Dichtungen kaputt.
Ablass-Schraube für
Kondenswasser undicht.
Rückschlagventil austauschen.
Dichtungen überprüfen, kaputte
Dichtungen ersetzen.
Schraube per Hand nachziehen.
Dichtung auf der Schraube
überprüfen, ggf. ersetzen.
Kompressor läuft,
Druck wird am
Manometer
angezeigt, jedoch
Werkzeuge laufen
nicht.
Schlauchverbindungen undicht.
Schnellkupplung undicht.
Zu wenig Druck am Druckregler
eingestellt
Druckluftschlauch und Werkzeuge
überprüfen, ggf. austauschen.
Schnellkupplung überprüfen, ggf.
ersetzen.
Druck erhöhen
HI N W E I S
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese
ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene
Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben
des Problems hinzu.
9.2.2 Lagerung
Wenn die Maschine länger als 30 Tage gelagert wird:
Warten Sie bis die Maschine ausreichend abgekühlt ist.
Maschine entlüften.
Bedecken Sie die Maschine gut und lagern Sie diese an einem trockenen und sauberen Ort.
9.3 Entsorgung
Entsorgen Sie Ihre Maschine, Maschinenkomponenten und Betriebsmittel nicht im Restmüll.
Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren
Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein
gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet Ihre alte Maschine
fachgerecht zu entsorgen.
10 FEHLERBEHEBUNG
Bevor Sie die Arbeit zur Beseitigung von Defekten beginnen, trennen Sie die Maschine von der
Stromversorgung.
VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN
DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 11
ZI-COM50-10
Page 12
PREFACE (EN)
ZIPPER MASCHINEN GmbH
Gewerbepark 8, 4707 Schlüsslberg
AUSTRIA
Tel.: +43 7248 61116-700
Fax: +43 7248 61116–720
Mail: [email protected]
11 PREFACE (EN)
Dear Customer!
This manual contains important information and advice for the correct and safe use and
maintenance of the air compressor ZI-COM30-10 and ZI-COM50-10.
Following the usual commercial name of the device (see cover) is substituted in this manual with the
name "machine".
The manual is part of the machine and may not be stored separately. Read it profoundly before first
use of the machine and keep it for later reference. When the machine is handed to other persons
always put the manual to the machine.
Please follow the security instructions!
Please read the entire manual, to prevent misunderstandings, machine damage or even injuries!
Due to continuous development of our products illustrations, pictures might differ
slightly.
If you however find errors in this manual, please inform us.
Technical changes excepted!
Copyright law
© 2018
This manual is protected by copyright law – all rights reserved. Especially the reprinting as well as
the translation and depiction of pictures will be prosecuted by law. Court of jurisdiction is the
Landesgericht Linz or the competent court for 4707 Schlüsslberg, AUSTRIA.
Customer Support
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 12
ZI-COM50-10
Page 13
SAFETY
WA R N I NG
Using compressed air equipment and tools
Please pay attention to the air consumption with the respective manufacturer. Check
the performance of your compressor if the power is enough!
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
12 SAFETY
12.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of misuse.
To use the machine properly you must also observe and follow all safety regulations, the assembly
instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be informed
about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
Generating compressed air for tools operated by compressed air.
Any manipulation of the machine or its parts is a misuse, in this case ZIPPER-MASCHINEN
and its sales partners cannot be made liable for ANY direct or indirect damage.
Ambient conditions
The machine may be operated:
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use:
The operation of the machine outside the stated technical limits described in this
manual is forbidden.
The operation of the machine without provided protective devices is prohibited
Any manipulation of the machine and parts is forbidden.
The use of the machine not being suitable for the use of the machine and not being
certified is forbidden.
The operation of the machine without provided protective devices is prohibited.
The use of the machine for any purposes other than described in this user-manual
is forbidden.
The unattended operation on the machine during the working process is forbidden!
It is not allowed to leave the immediate work area during the work is being
performed.
The machine has not been designed for use in commercial, trade or industrial
applications. Use the machine only in try areas.
To aim the compressed air gun at persons is prohibited.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 13
ZI-COM50-10
Page 14
SAFETY
Keep your work area dry and tidy! An untidy work area may cause accidents. Avoid
slippery floor!
Make sure the work area is lighted sufficiently!
Work only in a well ventilated area!
Do not overload the machine!
Always stay focused when working. Reduce distortion sources in your working
environment. The operation of the machine when being tired, as well as under the
influence of alcohol, drugs or concentration influencing medicaments is forbidden!
Only one person shall operate the machine
The machine must be operated only by trained persons (knowledge and
understanding of this manual), which have no limitations of motor skills compared
with conventional workers.
Do not allow other people, particularly children, to touch the machine or the cable.
Keep them away from your work area
Make sure there is nobody present in the dangerous area. The minimum safety
distance is 2m
Use personal safety equipment: ear protectors, safety goggles and work wear when
working with or on the machine!
The plug of an electrical tool must strictly correspond to the socket. Do not use any
adapters together with earthed electric tools
Each time you work with an electrically operated machine, caution is advised! There
is a risk of electric shock, fire;
Protect the machine from dampness (causing a short circuit)
When working with the machine outdoors, use extension cables suitable for outdoor
use
Use power tools and machines never in the vicinity of flammable liquids and gases
(danger of explosion)
Check the cable regularly for damage
Do not use the cable to carry the machine or to fix the work piece
Protect the cable from heat, oil and sharp edges
Avoid body contact with earthed components
Never leave the machine running unattended! Before leaving the working area
switch the machine off and wait until the machine stops.
Always disconnect the machine prior to any actions performed at the machine.
Avoid unintentional starting
Do not use the machine with damaged switch
12.2 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
The locally applicable laws and regulations may specify the minimum age of the operator
and limit the use of this machine!
To avoid malfunction, machine defects and injuries, read the following security instructions!
Safety instructions when working with compressed air guns
• Compressor pump and lines reach high temperatures during operation. Touching cause burns
• When removing the hose coupling, hold the coupling piece of the hose is by hand. So the injury from
rebounding hose is avoided
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 14
ZI-COM50-10
Page 15
ASSEMBLY
Wheels:
Mount the wheels like on the picture
Rubber foot:
Mount the rubber foot like on the picture
Safety instructions when paint spraying
• Do not process paints or solvents with a flash point of less than 55 ° C.
• Do not heat paints and solvents.
• If harmful liquids processed use dust masks. Note the instructions on protective measures made by the
manufacturers of such substances.
• During the paint spraying process and in the work space may not be smoked. Even paint fumes are highly
inflammable.
• In working area smoking and open flames are forbidden during paint spraying.
• Do not keep or consume food and drinks in the working area. Paint fumes are harmful.
• Work only in a well ventilated area that is bigger than 30m³. Do not spray against wind direction. Note the
local regulations.
• Do not process white spirit, butyl alcohol and methylene chloride when use PVC hoses because lifetime will
substantially reduces
Operation of pressure vessels
• Anyone who operates a pressure vessel has this to get in proper condition, operate it properly, monitor,
make any necessary maintenance and repair work without delay and to meet the circumstances necessary
security measures.
• A pressure vessel may not be operated if it has defects or will endanger employees or third persons.
• The pressure vessel must be regularly checked for damage such rust,.
13 ASSEMBLY
Please check the product contents immediately after receipt for any eventual transport damage or
missing parts. Claims from transport damage or missing parts must be placed immediately after
initial machine receipt and unpacking before putting the machine into operation. Please understand
that later claims cannot be accepted anymore.
13.1 Assembly
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 15
ZI-COM50-10
Page 16
OPERATION
WA R N I N G
Perform all machine settings with the machine being
disconnected from the power supply!
NOT I C E
The machine should be set up near the working consumer. Avoid long air lines
and long supply lines (extensions).
Make sure the intake air is dry and dust-free.
Do not set up the machine in damp or wet areas.
The machine must be operated on firm, level ground
When removing the hose coupling, hold the coupling piece of the hose is by
hand. So the injury from rebounding hose is avoided
14 OPERATION
Device to be operated in a perfect state only. Inspect the device visually every time it is to be used.
Check in particular the safety equipment, electrical controls, electric cables and screwed connection
for damage and if tightened properly. Replace any damaged parts before operating the device.
14.1 Operation instructions
14.2 Operation
Switch on:
Push the ON-OFF-switch “1”
Switch off:
Push the ON-OFF-switch “0”
Setting output pressure:
The output pressure can be set with the pressure regulator
Output pressure:
The output pressure is shown on the manometer output pressure
Pressure switch adjustin:
The pressure switch is set at the factory.
Starting pressure ca. 8 bar
Stoping pressure ca. 10 bar
Before use, check whether the compressor switches off when the switch-off pressure is reached.
Afterwards, check the pressure of the compressed air by means of a compressed air tool to ensure that
the compressor starts up again when the pressure is reduced
Output:
Only perform in a pressure-free state
To connect a device place the union joint into the coupling. The sleeve will go to starting position
automatically. To disconnect pull the sleeve backwards and remove the hose.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 16
ZI-COM50-10
Page 17
MAINTENANCE
ATT E N T I O N
Bevor maintenance:
Switch off and disconnect from the power supply!
Let cool down the air compressor!
Depressurize the air tank
NOT I C E
Only a properly maintained equipment may be a satisfactory tool. Care and maintenance deficiencies
can cause unpredictable accidents and injuries.
Repairs should be performed only by authorized service centers.
Improper operation may damage the equipment or endanger your safety.
NOT I C E
Do not use cleaning agents or solvents; these could attack the plastic parts of the
machine!
Controls for the maintenance of the machine
Loose or lost screws, nuts, bolts
Regularly prior to each operation
Damage of any part of the machine
Regularly prior to each operation
Machine cleaning
Regularly after operation
Air filter cleaning
Every 20-30 working hours
15 MAINTENANCE
The machine does not require intense maintenance. However, to ensure a long lifespan, we strongly
recommend following the upkeep and maintenance plan.
Repairs must be carried out by specialists! Use original ZIPPER parts only!
15.1 Cleaning
Keep the safety devices free of dirt and dust as far as possible. Wipe the machine with a clean cloth or
blow it with compressed air at low pressure.
Put on all coatless flats a thin coat of oil.
15.2 Maintenance plan
15.2.1 Condensation water
To ensure a long service life of the pressure vessel,
drain off the condensed water by opening the drain
screw each time after using. Take care to perform
only with max. 1bar pressure.
Check the pressure vessel for rust and damage
before each operation. The compressor must not be
operated with a damaged or rusty pressure vessel. If
any damage is found, please contact the customer
service center.
15.2.2 Storage
If the machine is stored for longer than 30 days:
• Let the machine cool down
• Clean the machine and dry
Depressurize the air tank.
• Store in a dry, out of reach of children place, well packaged (protection against cuts)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 17
ZI-COM50-10
Page 18
TROUBLE SHOOTING
Trouble
Possible cause
Solution
Pressure can no
longer be stored
Valve seals broken
Replace the seals
Compressor runs
but produces no
pressure
Defective seals
Defective valves
Replace the seals
Replace the valves
Engine will not start
No power supply
Check the connection to an existing
electrical grid.
After reaching the
escapes cut-off
pressure
Compressed air
through the relief
valve und Pressure
switch to reach the
starting pressure
Leaking or defective check valve
Check valve is damaged
Clean or replace check valve insert
Replace check valve
Compressor on
frequently
Very much condensate in the
pressure boiler
Overload compressor
Drain condensate
NOT I C E
Should you in necessary repairs not able to properly to perform or you have
not the prescribed training for it always attract a workshop to fix the problem.
15.3 Disposal
Do not dispose the machine, machine components fuel and oil in residual waste. Contact
your local authorities for information regarding the available disposal options. When you buy
at your local dealer for a replacement unit, the latter is obliged to exchange your old.
16 TROUBLE SHOOTING
Disconnect the machine from the power supply prior to any checks performed at the machine
itself!
MANY POTENTIAL SOURCES OF ERROR CAN BE CLEARED BY THE EXPERTLY CONNECTION
TO THE ELECTRICITY GRID.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 18
ZI-COM50-10
Page 19

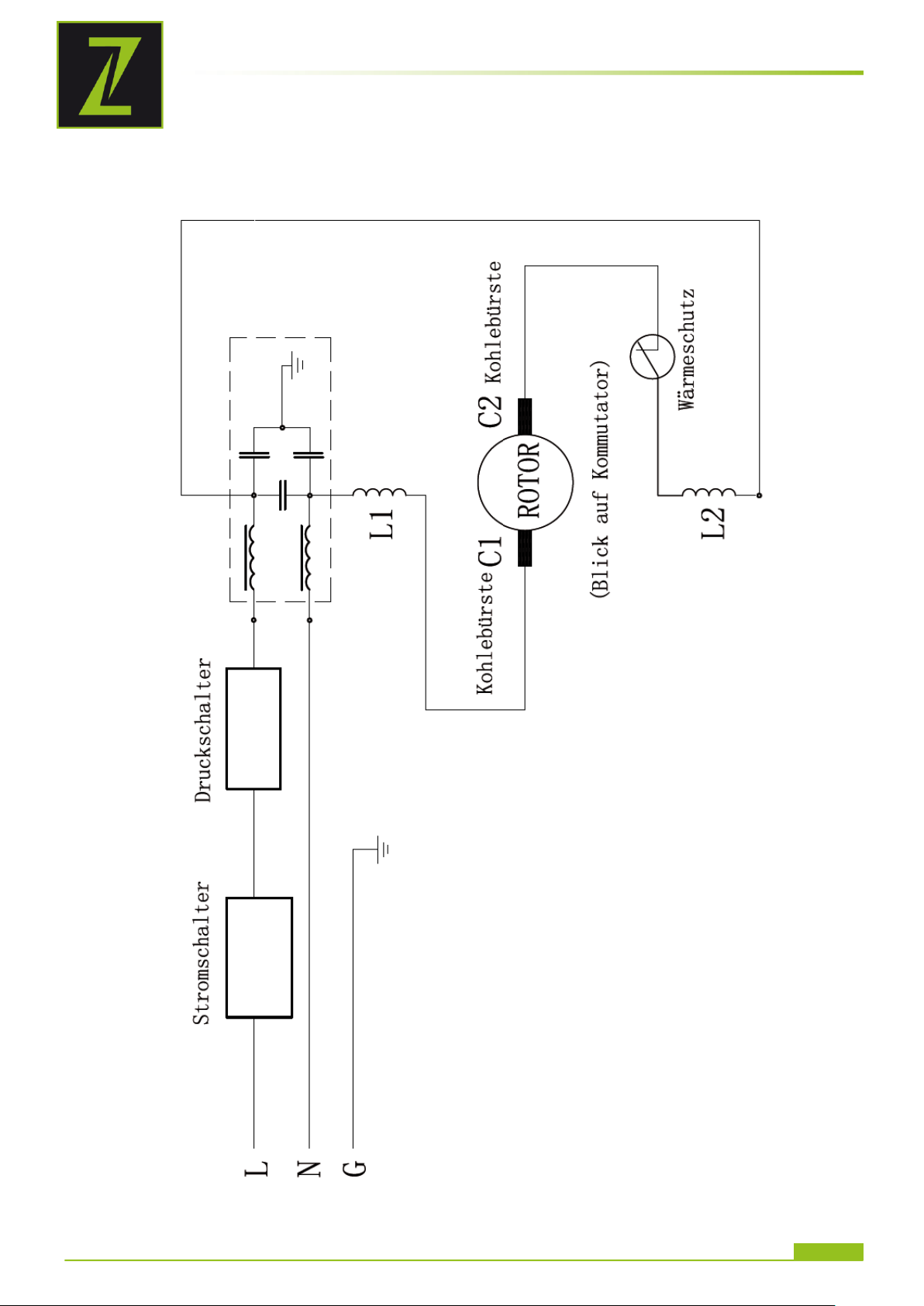

17 SCHALTPLAN / WIRING DIAGRAM
SCHALTPLAN / WIRING DIAGRAM
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 19
ZI-COM50-10
Page 20

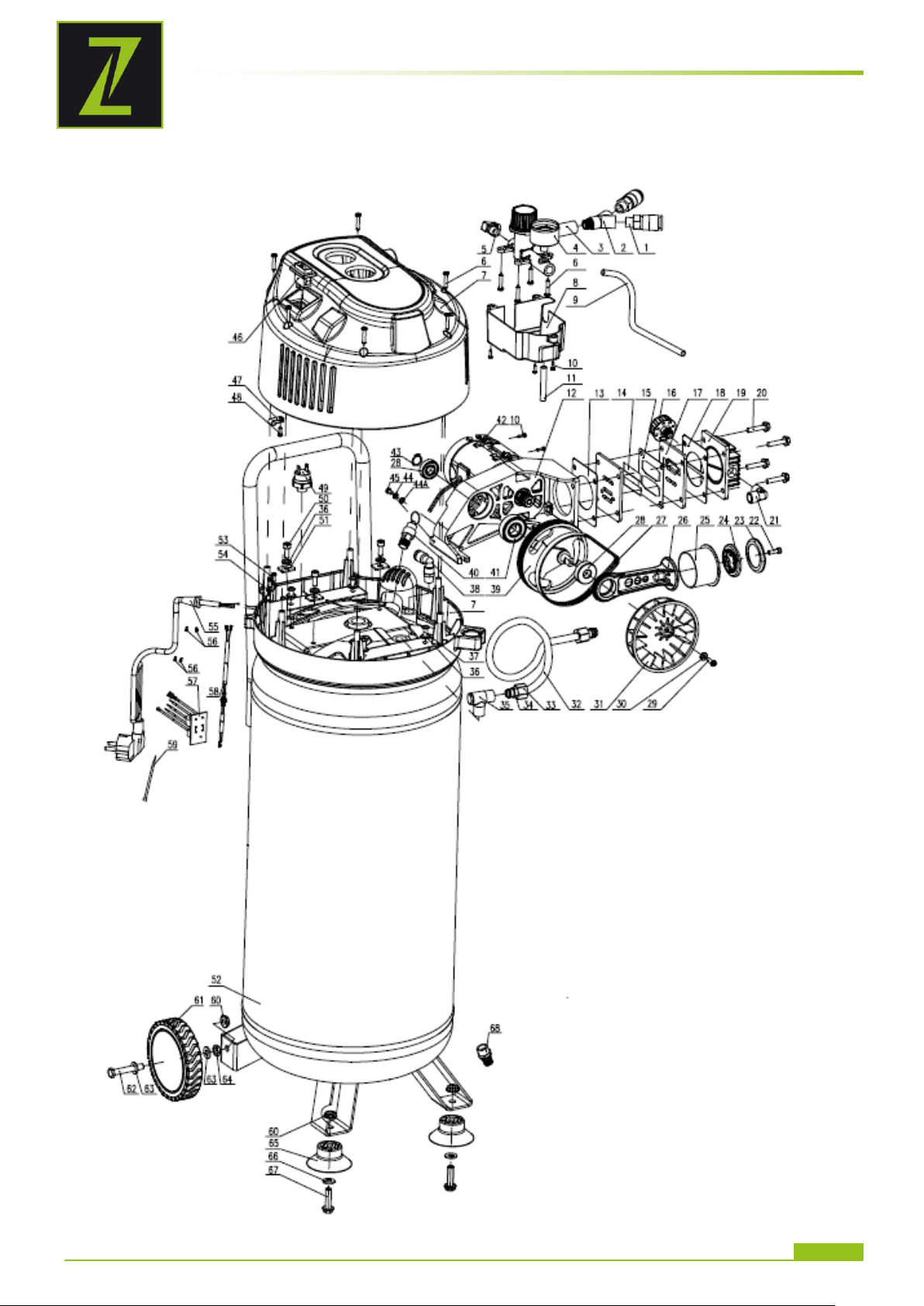

ERSATZTEILE / SPARE PARTS
HI N W E I S
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden
IM P O R T A N T
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts
18 ERSATZTEILE / SPARE PARTS

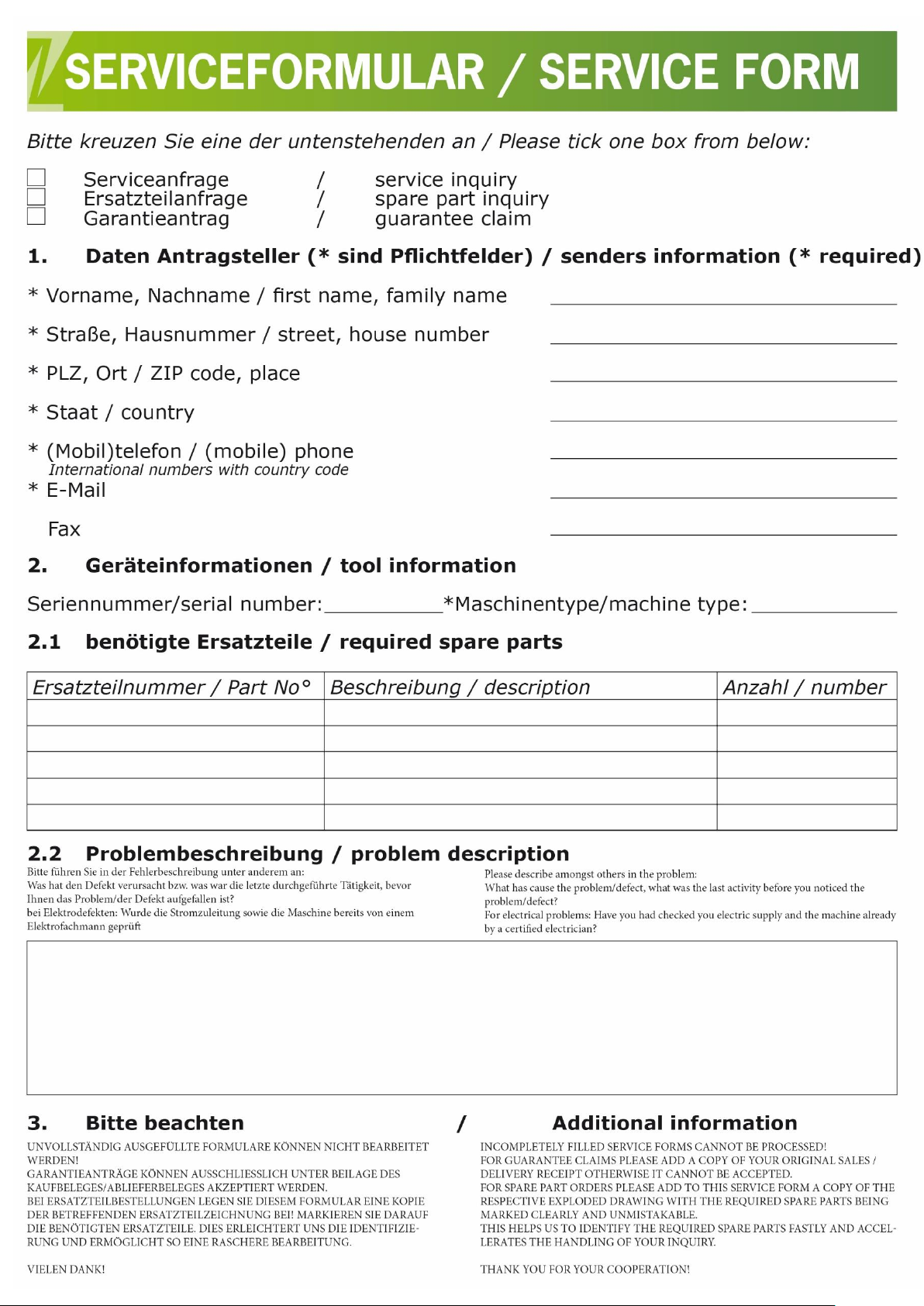

18.1 Ersatzteilbestellung / spare parts order
Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die
optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.
Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser
Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um
Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der
Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
With original ZIPPER spare parts you use parts that are attuned to each other shorten the installation
time and elongate your machines lifespan.
When you place a spare parts order please use the service formular you can find in the last chapter
of this manual. Always take a note of the machine type, spare parts number and partname. We
recommend to copy the spare parts diagram and mark the spare part you need.
You find the order address in the preface of this operation manual.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 20
ZI-COM50-10
Page 21
ERSATZTEILE / SPARE PARTS
18.2 Explosionszeichnung / explosion drawing
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 21
ZI-COM50-10
Page 22
ERSATZTEILE / SPARE PARTS
Nr
Name
Qty
Nr
Name
Qty 1 Quick Coupler
2
36
Plain Washer
7
2
Three-Way
1
37
Screw
4
3
Pressure Regulator
1
38
Elbow
1 4 Pressure Gauge
1
39
Crankshaft
1 5 Elbow
1
40
Safety Valve
1 6 Screw
10
41
Bearing
1 7 Cover
1
42
Motor Cover
1 8 Cover Guard
1
43
Circlip
1 9 Hose
1
44
Washer
2
10
Screw
7
Spring washer
2
11
Hose
1
45
Screw
2
12
Motor assembly
1
46
Power Switch
1
13
Valve Plate Gasket
1
47
Cord Strain Relief Bushing
1
14
Valve
2
48
Screw
1
15
Aluminum Gasket
1
49
Pressure Switch
1
16
Air Filter
1
50
Screw
3
17
Valve Plate
1
51
Cushion
3
18
Cylinder Head Gasket
1
52
Tank (different for ZI-COM30/COM50-10)
1
19
Cylinder Head
1
53
Screw
2
20
Screw
4
54
Metal piece
1
21
Elbow
1
55
Power cable
1
22
Screw
1
56
Terminal
4
23
Piston Ring
1
57
Circuit board
1
24
Connection Rod Cover
1
58
Connecting Wire
1
25
Cylinder
1
59
Plastic cable tie
1
26
Connecting Rod
1
60
Nut
4
27
Belt
1
61
Wheel
2
28
Bearing
2
62
Bolt
2
29
Screw
1
63
Plain Washer
4
30
Plain Washer
1
64
Nut
2
31
Decentered Fan
1
65
Foot Pad
2
32
Exhaust Tube
1
66
Plain Washer
2
33
Iron Nut
2
67
Bolt
2
34
Plain Washer
2
68
Drain Valve
1
35
Check Valve
1
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 22
ZI-COM50-10
Page 23
GEWÄHRLEISTUNG
20 GEWÄHRLEISTUNG
1.) Gewährleistung:
Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine
Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine
Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten
innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails
beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.
2.) Meldung:
Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer
seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa.
Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper
abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert
und angenommen.
3.) Bestimmungen:
a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der
Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der
Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung
gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder
Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den
Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert.
Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über
Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen,
Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder,
Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter,
Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung,
Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend;
Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische
Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht
originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten
Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder
Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder
Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät
direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei
mehrfacher Veräußerung des Gerätes.
4.) Schadensersatzansprüche und sonstige Haftungen:
Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes.
Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder
Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt.
Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 24
ZI-COM50-10
Page 24
WARRANTY GUIDELINES
21 WARRANTY GUIDELINES
1.) Warranty:
Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty
period of 2 years for amateur use; and warranty period of 1 year for professional use, starting with
the purchase of the final consumer. In case of defects during this period, which are not excluded by
paragraph 3, ZIPPER will repair or replace the machine at its own discretion.
2.) Report:
In order to check the legitimacy of warranty claims, the final consumer must contact his dealer. The
dealer has to report in written form the occurred defect to ZIPPER. If the warranty claim is
legitimate, ZIPPER will pick up the defective machine from the dealer. Returned shippings by dealers
which have not been coordinated with ZIPPER, will not be accepted and refused.
3.) Regulations:
a) Warranty claims will only be accepted, when a copy of the original invoice or cash voucher from
the trading partner of ZIPPER is enclosed to the machine. The warranty claim expires if the
accessories belonging to the machine are missing.
b) The warranty does not include free checking, maintenance, inspection or service works on the
machine. Defects due to incorrect usage of the final consumer or his dealer will not be accepted as
warranty claims either. Some examples: usage of wrong fuel, frost damages in water tanks, leaving
fuel in the tank during the winter, etc.
c) Defects on wear parts are excluded, e.g. carbon brushes, collection bags, knives, cylinders,
cutting blades, clutches, sealings, wheels, saw blades, splitting crosses, riving knives, riving knife
extensions, hydraulic oils, oil/air/fuel filters, chains, spark plugs, sliding blocks, etc.
d) Also excluded are damages on the machine caused by incorrect or inappropriate usage, if it was
used for a purpose which the machine is not supposed to, ignoring the user manual, force majeure,
repairs or technical manipulations by not authorized workshops or by the customer himself, usage of
non-original ZIPPER spare parts or accessories.
e) After inspection by our qualified personnel, resulted costs (like freight charges) and expenses for
not legitimated warranty claims will be charged to the final customer or dealer.
f) In case of defective machines outside the warranty period, we will only repair after advance
payment or dealer’s invoice according to the cost estimate (incl. freight costs) of ZIPPER.
g) Warranty claims can only be granted for customers of an authorized ZIPPER dealer who directly
purchased the machine from ZIPPER. These claims are not transferable in case of multiple sales of
the machine.
4.) Claims for compensation and other liabilities:
The liability of company ZIPPER is limited to the value of goods in all cases. Claims for compensation
because of poor performance, lacks, damages or loss of earnings due to defects during the warranty
period will not be accepted. ZIPPER insists on its right to subsequent improvement of the machine.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 25
ZI-COM50-10
Page 25
PRODUKTBEOBACHTUNG
N a m e / n a m e :
P r o d u k t / p r o d u c t :
K a u f d a t u m / p u r c h a s e d a t e :
E r w o r b e n v o n / p u r c h a s e d f r o m :
E - M a i l / e - m a i l :
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n !
KONTAKTADRESSE / CONTACT:
Z.I.P.P.E.R MASCHINEN GmbH
4707 Schlüsslberg, Gewerbepark 8
AUSTRIA
Tel :+43 7248 61116 700
Fax:+43 7248 61116 720
[email protected]
22 PRODUKTBEOBACHTUNG
Product experience form
Wir beobachten unsere Produkte auch nach der
Auslieferung.
We observe the quality of our delivered
products in the frame of a Quality
Management policy.
Um einen ständigen Verbesserungsprozess
gewährleisten zu können, sind wir von Ihnen und
Ihren Eindrücken beim Umgang mit unseren
Produkten abhängig:
Your opinion is essential for further
product development and product
choice. Please let us know about your:
- Probleme, die beim Gebrauch des Produktes
auftreten
- Impressions and suggestions for
improvement.
- Fehlfunktionen, die in bestimmten
Betriebssituationen auftreten
- experiences that may be useful for
other users and for product design
- Erfahrungen, die für andere Benutzer wichtig
sein können
- Experiences with malfunctions that
occur in specific operation modes
Wir bitten Sie, derartige Beobachtungen zu
notieren und an diese per E-Mail, Fax oder Post an
uns zu senden:
We would like to ask you to note down
your experiences and observations and
send them to us via FAX, E-Mail or by
post:
Meine Beobachtungen / My experiences:
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 26
ZI-COM50-10
Page 26
PRODUKTBEOBACHTUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 27
ZI-COM50-10
Loading...
