DE
Bedienungsanleitung
Benzinrasenmäher
EN
Operation Manual
Gasoline lawn mower
DE
Bedienungsanleitung und Sicherheitshinweise vor Erstinbetriebnahme lesen und beachten!
EN
Read the operation manual carefully before first use.
EAN : 9120039230191 / 9120039230207 / 9120039230214
ZI-BRM35 / ZI-BRM40 / ZI-BRM60
28/05/2013 – Revision 01 - DE/EN
INHALT / INDEX
1 INHALT / INDEX
2 SICHERHEITSZEICHEN / SAFETY SIGNS 5
3 VORWORT 6
4 TECHNIK 7
4.1 Hauptkomponenten und Bedienelemente ........................................................... 7
4.2 Technische Daten ............................................................................................... 8
5 LIEFERUMFANG 9
6 SICHERHEITSHINWEISE 9
6.1 Restrisiken ....................................................................................................... 10
7 MONTAGE 11
7.1 Zusammen- und Anbau des Führungsholms ..................................................... 11
7.2 Seilzug-Startergriff in Seilführung .................................................................... 11
7.3 Zusammenbau des Grasfangbehälters .............................................................. 12
7.4 Anbringen des Grasfangbehälters ..................................................................... 12
7.4.1 ZI-BRM60 .................................................................................................... 13
7.5 Tanken .............................................................................................................. 13
7.6 Öl auffüllen ....................................................................................................... 14
7.7 Vor Inbebtriebnahme ....................................................................................... 15
8 BEDIENUNG 15
8.1 Motor Starten / Stoppen ................................................................................... 15
8.2 Höheneinstellung .............................................................................................. 16
8.3 Selbstfahrfunktion / automatischer Radantrieb ............................................... 16
8.4 Grasfangbehälter .............................................................................................. 17
8.5 ZI-RBM 60 ........................................................................................................ 17
8.5.1 Umrüstung zum Mulchmäher .......................................................................... 17
8.5.2 Änderung zum Mäher mit seitlichem Auswurf ................................................... 17
9 PFLEGE UND WARTUNG 18
9.1 Ölstand kontrollieren ........................................................................................ 19
9.2 Wartung des Luftfilters ..................................................................................... 19
9.3 Beschädigte Messer .......................................................................................... 20
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 2
INHALT / INDEX
9.4 Wechseln des Messers ...................................................................................... 20

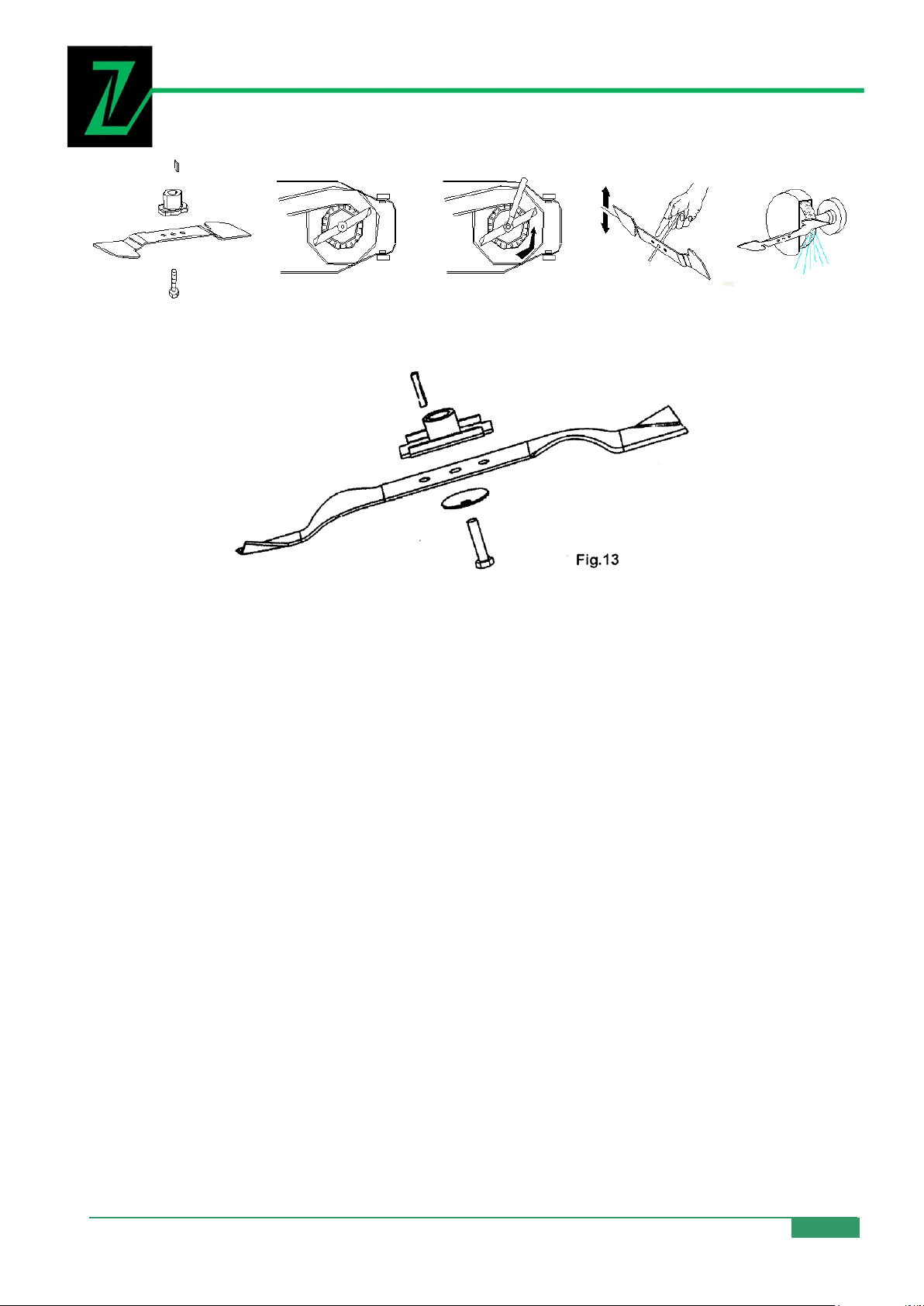

9.5 Messer schärfen................................................................................................ 20
10 FEHLERBEHEBUNG 22
11 PREFACE 23
12 TECHNIC 24
12.1 Controls ................................................................................................... 24
12.2 Technical data .......................................................................................... 25
13 SCOPE OF DELIVERY 26
14 SAFETY 26
14.1 Residual Risks .......................................................................................... 27
15 ASSEMBLY 28

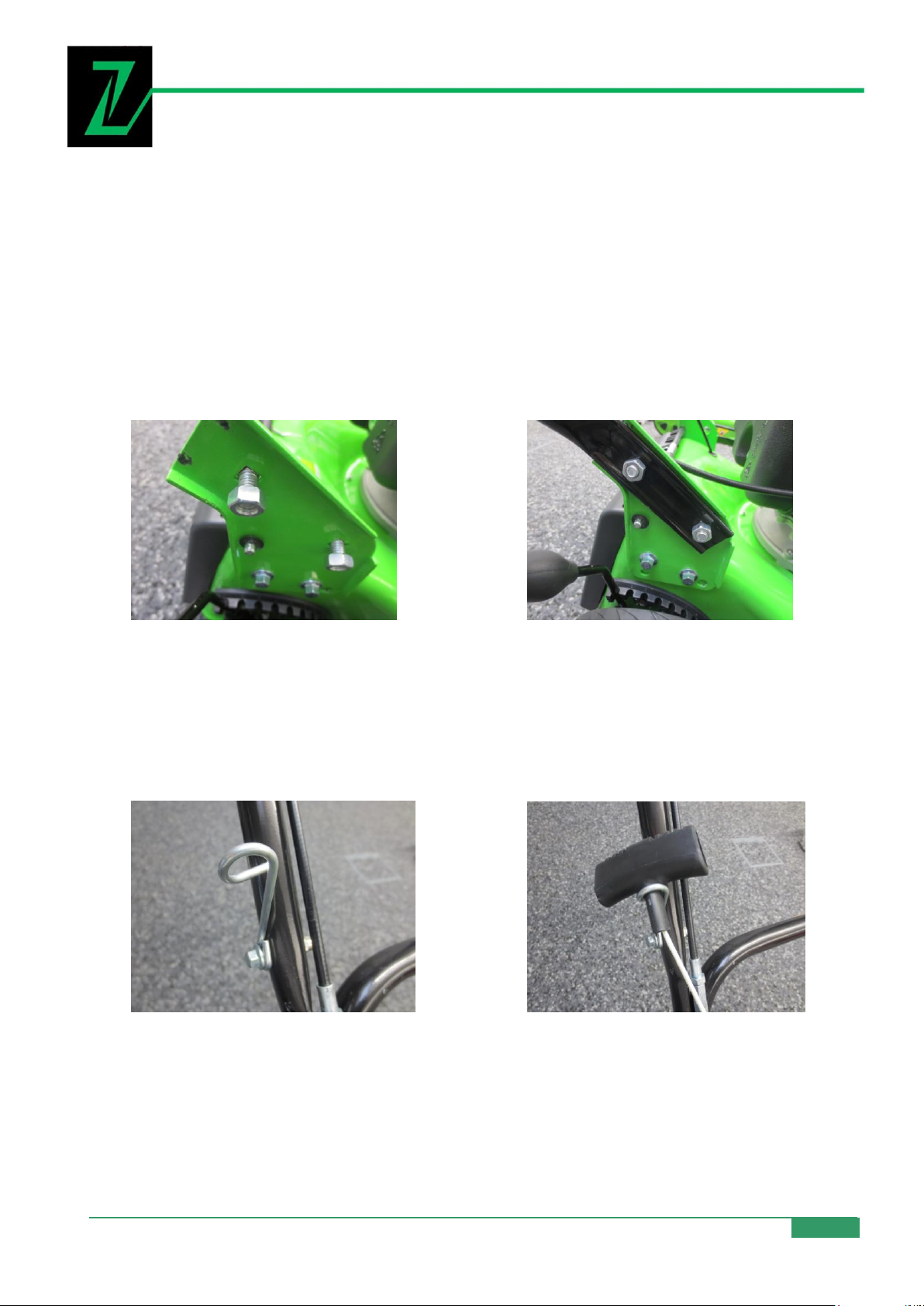

15.1 Mounting the guide bar ............................................................................ 28
15.2 Draw-in starter handle rope guide ........................................................... 28
15.3 Assembly of the grass catcher ................................................................. 29
15.4 Attaching the grass catcher ..................................................................... 29
15.4.1 ZI-BRM60 ................................................................................................ 30
15.5 Refuelling................................................................................................. 30
15.6 Fill with oil ............................................................................................... 31
15.7 Operating Company ................................................................................. 31
16 OPERATION 32
16.1 Engine Start / Stop .................................................................................. 32
16.2 Height adjustment ................................................................................... 32
16.3 Self-driving function / auto-wheel drive .................................................. 33
16.4 Grass catcher ........................................................................................... 33
16.5 ZI-RBM 60 ................................................................................................ 33
16.6 Mowing with the grassbox - rear ejection ( see 3.4.1) ............................. 34
16.6.1 Conversion to a mulching mower ................................................................ 34

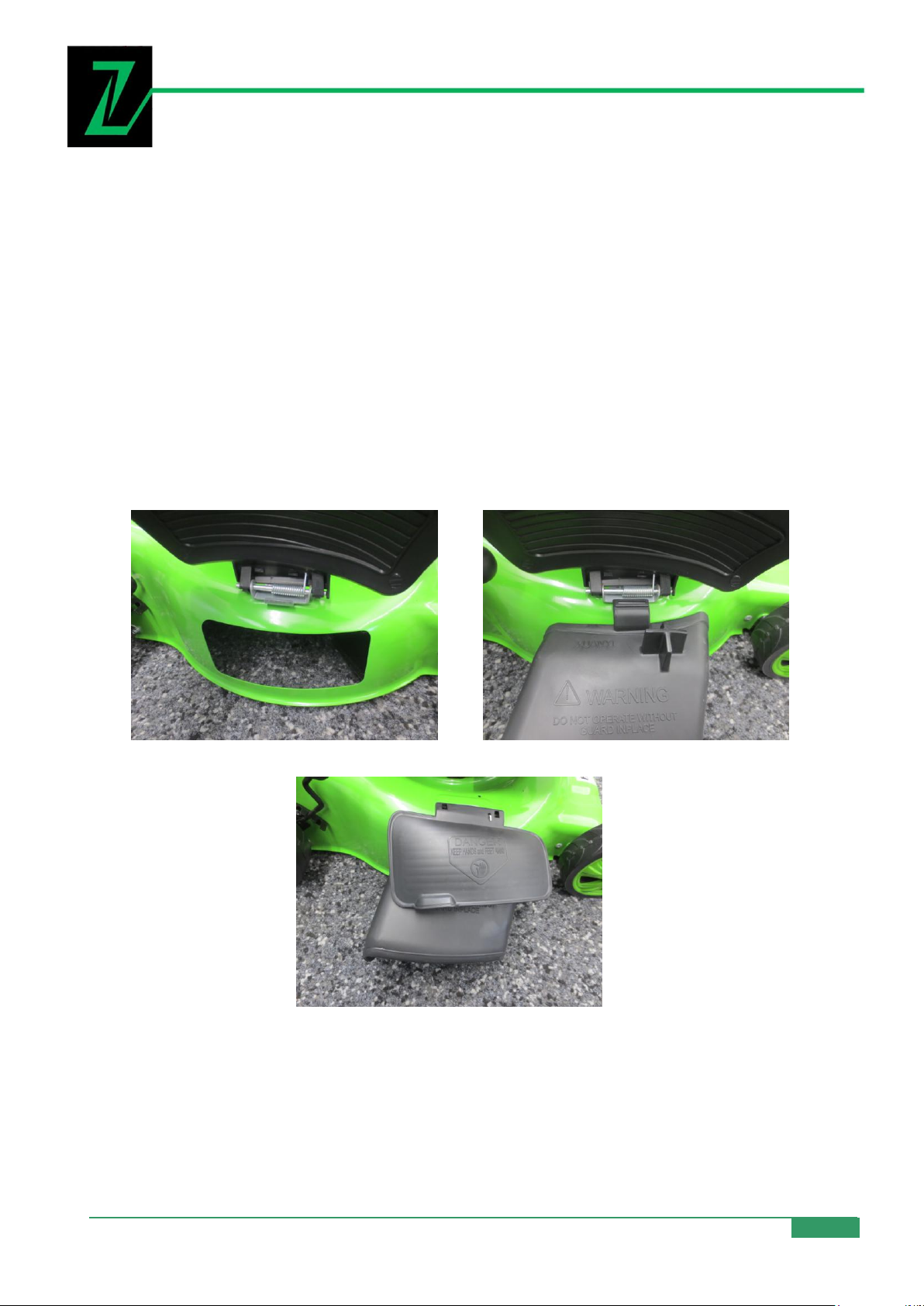

16.6.2 Change to the mower with side discharge .................................................... 34
17 MAINTENANCE 36
17.1 Check the oil level .................................................................................... 36
17.2 Maintenance of the air filter ..................................................................... 36
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 3
INHALT / INDEX
17.3 Damaged blades ...................................................................................... 37
17.4 Change the blade ..................................................................................... 37
17.5 Sharpen knives ........................................................................................ 37
18 TROUBLESHOOTING 38

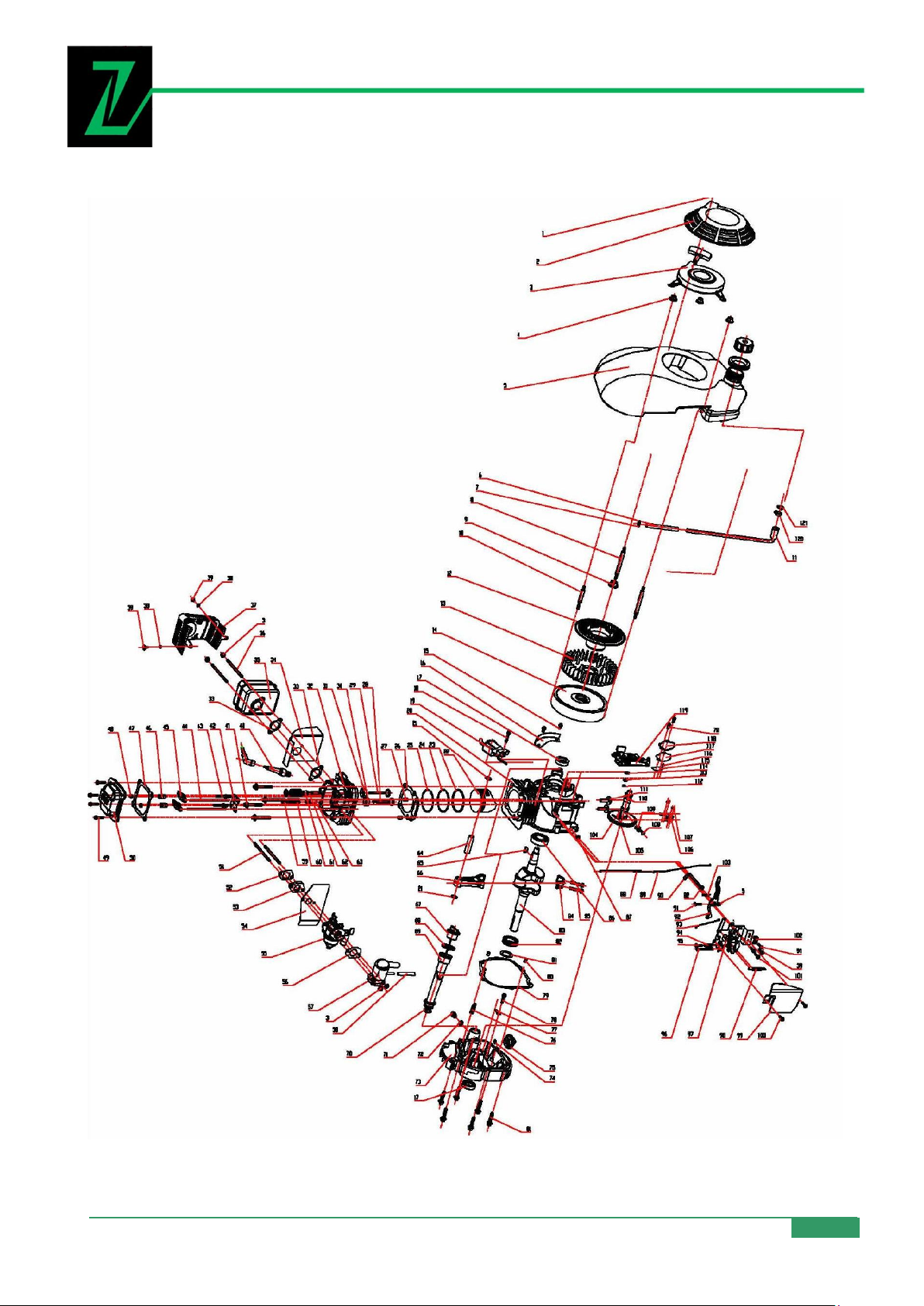

19 ERSATZTEILE / SPARE PARTS 39
19.1 Ersatzteilbestellung ................................................................................. 39
19.2 Spare parts order ..................................................................................... 39
19.3 ZI-BRM35 ................................................................................................. 40
19.4 ZI-BRM40 ................................................................................................. 43
19.5 ZI-BRM60 ................................................................................................. 45
20 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY 47
21 GEWÄHRLEISTUNG 48
22 WARRANTY GUIDELINES 49
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 4
SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vor-
schriften und Hinweise zum Einsatz der Maschine kann zu schweren Personenschäden
und tödliche Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as
well as ignoring the security and operating instructions can cause serious injuries and
even lead to death.
DE
ACHTUNG! Öl für den Transport abgelassen. Vor dem
Gebrauch 4-Takt Motoröl einfüllen. Bei Nichtbeachtung entsteht ein dauerhafter Schaden am Motor und setzt die Garantie außer Kraft!
EN
ATTENTION! For transport oil has been drained. Fill up with
4-stroke quality motor oil before first operation! Failure to
do so will result in permanent engine damage and void
guarantee.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an
Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and
get familiar with the controls n order to use the machine correctly and to avoid injuries and machine defects.
DE
CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.
EN
CE-Conformal! - This product complies with the EC-directives.
2 SICHERHEITSZEICHEN / SAFETY SIGNS
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 5
VORWORT
Z.I.P.P.E.R MASCHINEN GmbH
Gewerbepark 8
A-4707 Schlüsslberg
Tel 0043 (0) 7248 61116 - 700
Fax 0043 (0) 7248 61116 – 720
info@zipper-maschinen.at
3 VORWORT
Sehr geehrter Kunde!
Wir gratulieren Ihnen zum Erwerb des ZIPPER Benzinrasenmäher ZI-BRM35/ ZI-BRM40 / ZIBRM60.
Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung des ZIPPER Benzinrasenmäher ZI-BRM35/ ZI-BRM40 / ZI-BRM60. Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Um-
gang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt. Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten
Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Zipper keine Gewährleistung übernehmen.
Urheberrecht
© 2013
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist Wels.
Kundendienstadressen
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 6

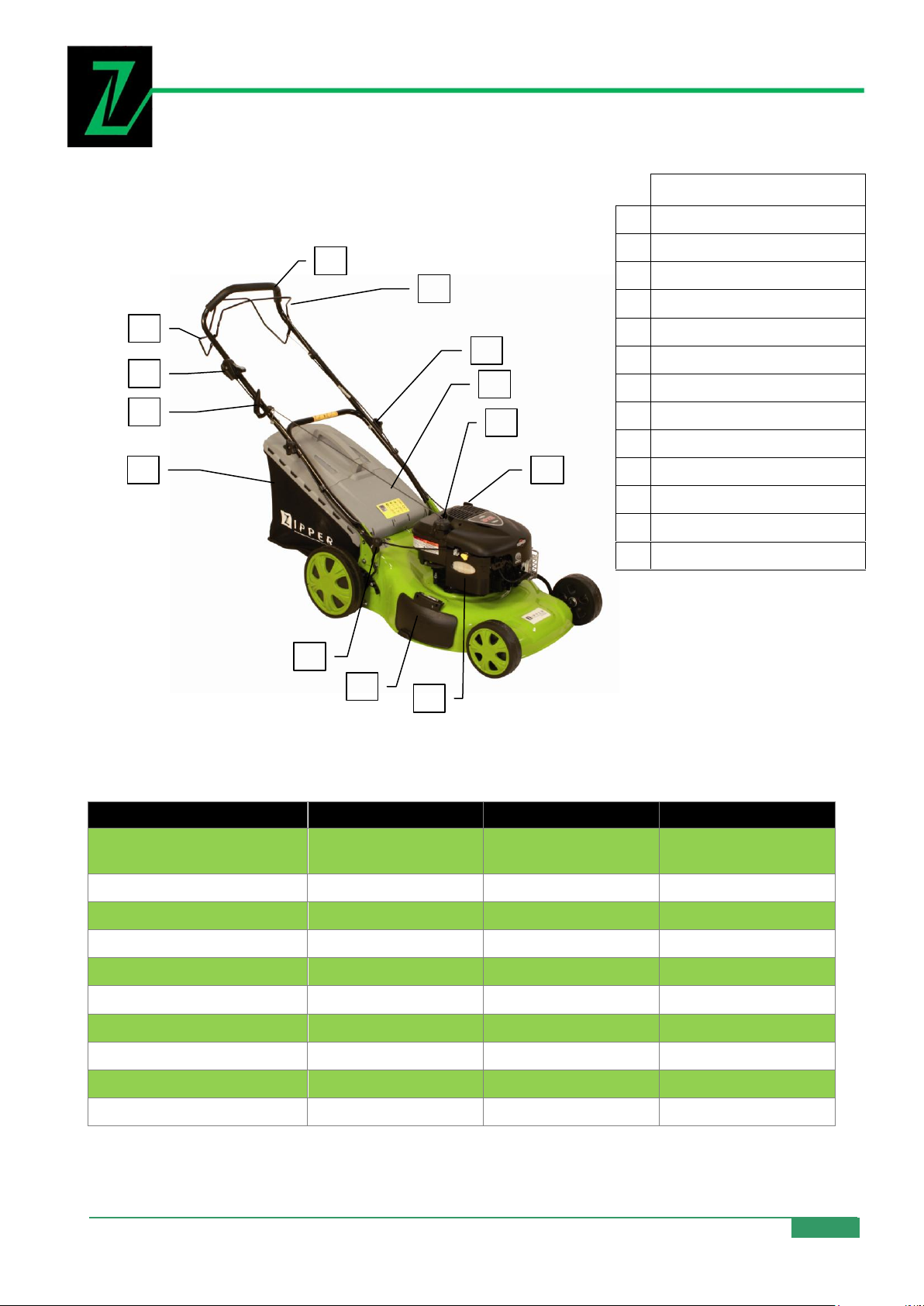

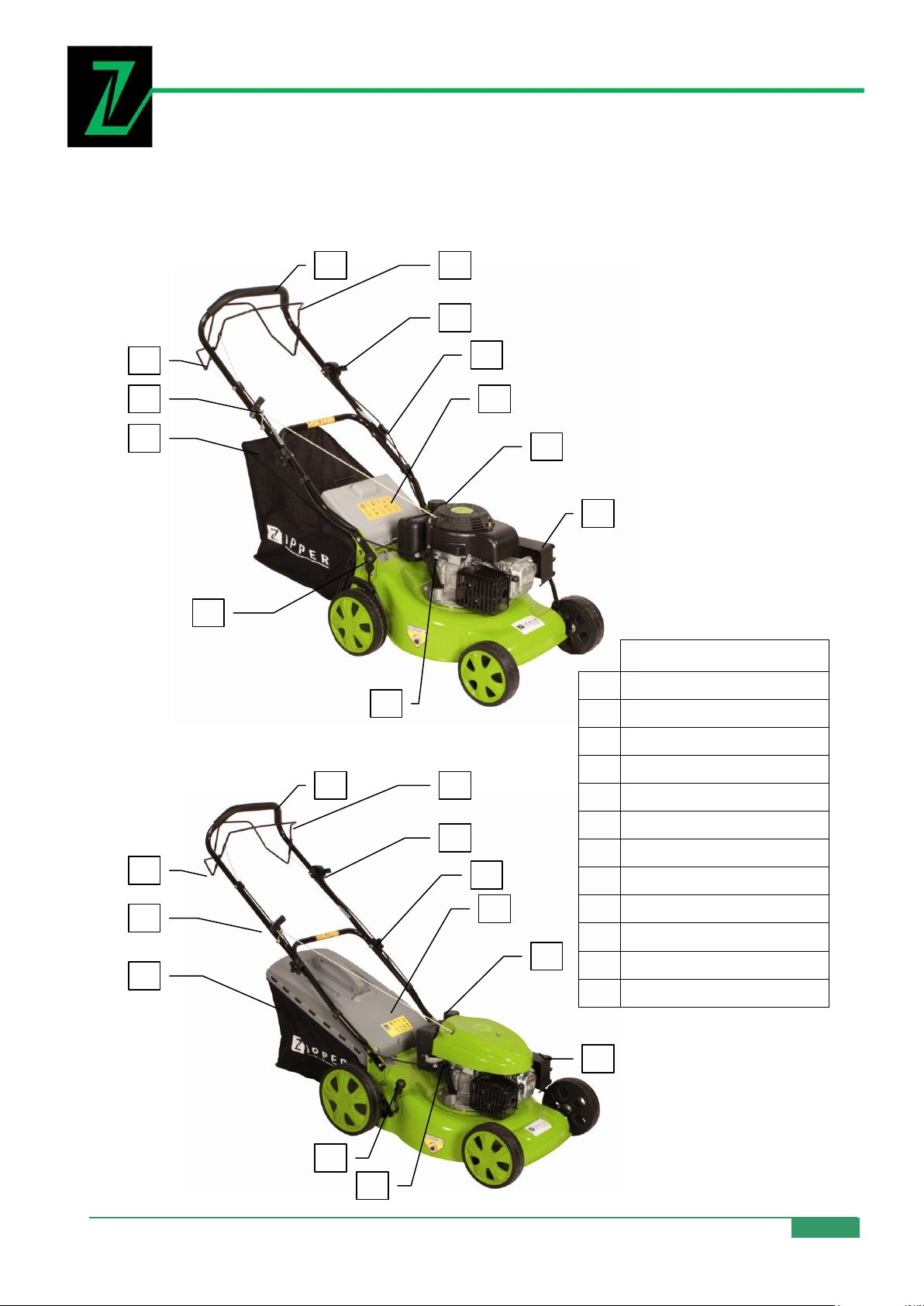

4 TECHNIK
ZI-BRM35/40
1
Führungsholm
2
Motorbremsbügel
3
Gasregulierungshebel
4
Holmverschraubung
5
Auswurfschutzklappe
6
Benzintank
7
Luftfilter
8
Radantrieb-Steuerhebel
9
Seilzug-Startergriff
10
Grasfangbehälter
11
Höhenverstellungshebel
12
Öl-Einfüllstutzen
8 1 10
2
3 5 11
12 6 7
4
9 8 1
10
2
3
5
11
12
6 7 4
9
4.1 Hauptkomponenten und Bedienelemente
TECHNIK
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 7
ZI-BRM35
ZI-BRM40
ZI-BRM60
Motor-Typ
1 Zyl. 4-Takt-Motor
1 Zyl. 4-Takt-Motor
1 Zyl. 4-Takt-Motor
Kraftstoff
Bleifreies Benzin
Bleifreies Benzin
Bleifreies Benzin
Tank-Kapazität
1,0 Liter
1,0 Liter
1,5 Liter
Motorleistung
2,6 kW / 123 ccm
3,0 kW / 135 ccm
4,0 kW / 190 ccm
Öltank-Kapazität
0,6 Liter
0,6 Liter
0,65 Liter
Drehzahl
2850 U/min
2800 U/min
2700 U/min
Schnittbreite / höhe mm
400 / 20 – 60
460 / 20 – 60
510 / 20 – 60
Motoröl
SAE 30 / 10W-30
SAE 30 / 10W-30
SAE 30 / 10W-30
Schall-Druckpegel LPA
90 db(A)
90 db(A)
96 db(A)
Schall-Leistungspegel LWA
96 dB(A)
98 dB(A)
98 dB(A)
ZI-BRM60
1
Führungsholm
2
Motorbremsbügel
3
Gasregulierungshebel
4
Holmverschraubung
5
Auswurfschutzklappe
6
Benzintank
7
Luftfilter
8
Radantrieb-Steuerhebel
9
Seilzug-Startergriff
10
Grasfangbehälter
11
Höhenverstellungshebel
12
Öl-Einfüllstutzen
13
seitlicher Auswurf
8
1
10 2 5
11
7 6 12 4 9
3
13
4.2 Technische Daten
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 8
LIEFERUMFANG
A CH TU NG
Vor jeder Inbetriebnahme ist der Ölstand zu prüfen! Füllen Sie ggf. Motoröl nach bis
Unterkante Einfüllstutzen.
Eigenmächtige Veränderungen und Manipulationen an der Maschine führen
zum sofortigen Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche.
Betrieb der Maschine nur bei ausreichenden Lichtverhältnissen, nach Einbruch der
Dämmerung sollten Sie nicht mehr arbeiten.
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol
oder Drogen ist das Arbeiten mit der Maschine verboten!
Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.
Dritte Personen, insbesondere Kinder, und nicht eingeschulte Personen sind von der
Arbeitsumgebung fern zu halten!
Während dem Betanken ist Feuer, offenes Licht sowie Rauchen verboten.
Betanken bei laufendem Motor bzw. wenn Maschinenteile noch heiß sind, ist strengs-
tens verboten.
Betanken nur im Freien bzw. in gut durchlüfteten Bereichen.
Verschütteten Treibstoff sofort wegwischen.
Treibstoff ist hochentzündlich!
5 LIEFERUMFANG
Packen sie den ZIPPER Rasenmäher ZI-BRM 35/40/60 aus und überprüfen Sie die Maschine
auf einwandfreien Zustand und Vollständigkeit der Lieferung.
Packungsinhalt:
ZI-BRM35 / ZI-BRM 40:
1x Rasenmäher mit demontierten Führungsholm, 1x Grasfangbehälter mit 1x Halter, Bedienungsanleitung, 1x Steckschlüssel für Zündkerze mit Stift 8x120mm, 2x Kunststoffösen
ZI-BRM40: wie oben, zusätzlich: 1x Haltegriff für Grasfangbehälter, 4 Befestigungsschrauben
f. Haltegriff
ZI-BRM60: wie oben, zusätzlich: 1x Haltegriff für Grasfangbehälter, 4 Befestigungsschrauben
f. Haltegriff, 1x seitliche Auswurfführung, 1x Mulchkeil
6 SICHERHEITSHINWEISE
Der ZIPPER Rasenmäher ZI-BRM35/40/60 darf ausschließlich zum Mähen von Rasen/Gras auf
sicher begehbaren Gelände betrieben werden.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 9
SICHERHEITSHINWEISE
Verbrennungsgefahr! Während dem Betrieb strömen heiße Abgase aus und Maschinenteile wie etwa Vergaser und Motor werden heiß.
Erstickungsgefahr! Der Verbrennungsmotor erzeugt während dem Betrieb giftige Abgase. Diese Gase können geruchlos und unsichtbar sein. Den Motor niemals in geschlossenen oder schlecht belüfteten Räumen laufen lassen.
Die Maschine darf nur im Freien betrieben werden.
Die Maschine darf erst dann eingelagert werden, wenn alle Komponenten vollständig
abgekühlt sind!
Arbeiten Sie konzentriert, sicherheitsbewusst und achten Sie stets auf einen sicheren
STAND beim Arbeiten!
Besondere Vorsicht ist bei Richtungswechseln geboten!
Das Arbeiten bei Regen/Schnee und sonstigem rutschigen Untergrund ist verboten.
Rutschen/ Stolpern/Fallen sind eine Hauptursache für schwere oder tödliche Verlet-
zungen. Passen Sie auf unebene oder rutschige Arbeitsflächen auf.
Allgemeine Nutzungsbedingungen.
Diese Maschine ist ausschließlich zum Schneiden von Echtrasen zu verwenden (kein Kunstrasen). Benutzen Sie den Rasenmäher niemals für andere Zwecke. Jede andere Verwendung
kann Gefahr für Ihre Sicherheit bedeuten und zu Schäden an dem Mäher führen.
Personen unter 16 Jahren und solche, die nicht vertraut sind mit der Bedienungsanleitung
sollten den Rasenmäher nicht verwenden.
Der Benutzer ist verantwortlich für die Sicherheit anderer Personen im Arbeitsbereich. Halten
Sie Kinder und Haustiere in einem sicheren Abstand während der Rasenmäher in Betrieb ist.
Vor dem Mähen entfernen Sie alle Fremdkörper vom Rasen, die von der Maschine weggeschleudert werden könnten, achten Sie trotzdem auf eventuelle Fremdkörper, die Sie übersehen haben könnten.
6.1 Restrisiken
Gefahr durch Lärm:
Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen.
Gefahr durch die Arbeitsumgebung:
Achten Sie auf Steine und andere Hindernisse.
Gefahr für die Hände bzw. Finger:
Greifen Sie während dem Betrieb nie in den Mähapparat. Schwerste Schnittverletzungsgefahr
mit möglicher Todesfolge!
Verletzungsgefahr durch erfassen von Schnüren, Drähten oder aber Bekleidung wie abstehen-
de Hosenbeine oder Schnürsenkel durch die Mähmesser!
Arbeitsumgebung nach Fremdkörpern absuchen. Hose in Sicherheitsschuhe stecken. Keine lo-
sen Schnürsenkel!
Verbrennungsgefahr bei Kontakt mit heißen Maschinenkomponenten, insbesondere des Aus-
puffs.
Gesundheitliche Beeinträchtigung durch Vibration: Längeres Arbeiten mit der Maschine kann
trotz Vibrationsdämpfung des Führungsholmes zu Gelenkschädigung führen. Tragen Sie vibrationsabsorbierende Schutzhandschuhe und legen Sie regelmäßig Betriebspausen ein.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 10
MONTAGE
Verletzungsgefahr durch herausgeschleuderte Steine oder Erdreich während dem Mähbetrieb.
Halten Sie andere Personen von der Arbeitsumgebung fern und tragen Sie die vorgeschriebene Schutzausrüstung.
Elektrischer Schlag: bei laufendem Motor kann es bei Berührung des Zündsteckers zu einem
elektrischen Schlag kommen.
Durch Einhaltung aller Sicherheitsvorschriften können diese Restgefahren auf ein Minimum
reduziert werden!
7 MONTAGE
Hinweis: Beim Auf- und Zusammenklappen des Führungsholm ist besonders auf knickfreien Verlauf der Bowdenzüge zu achten.
7.1 Zusammen- und Anbau des Führungsholms
Schutzfolie von Führungsholm entfernen. Umgelenkt mit 2 Sterngriffschrauben beidseitig festziehen.
Am Fahrgestell beidseitig die vormontierten 2 Muttern mit 2 Schrauben entfernen. (Abb. 1)
Bild 1 Bild 2
Führungsholm anbringen und befestigen Sie den unteren Teil beidseitig mit 2 Schrauben (Abb.
2) am Fahrgestell des Mähers.
7.2 Seilzug-Startergriff in Seilführung
Lösen Sie die Motorbremse, indem Sie den Motorbremsbügel (2) zum Holm drücken. Bringen
Sie den Seilzug-Startergriff in die am Holm-Oberteil vorgesehene Seilführung (Bild 3/4).
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 11
Bild 3 Bild 4

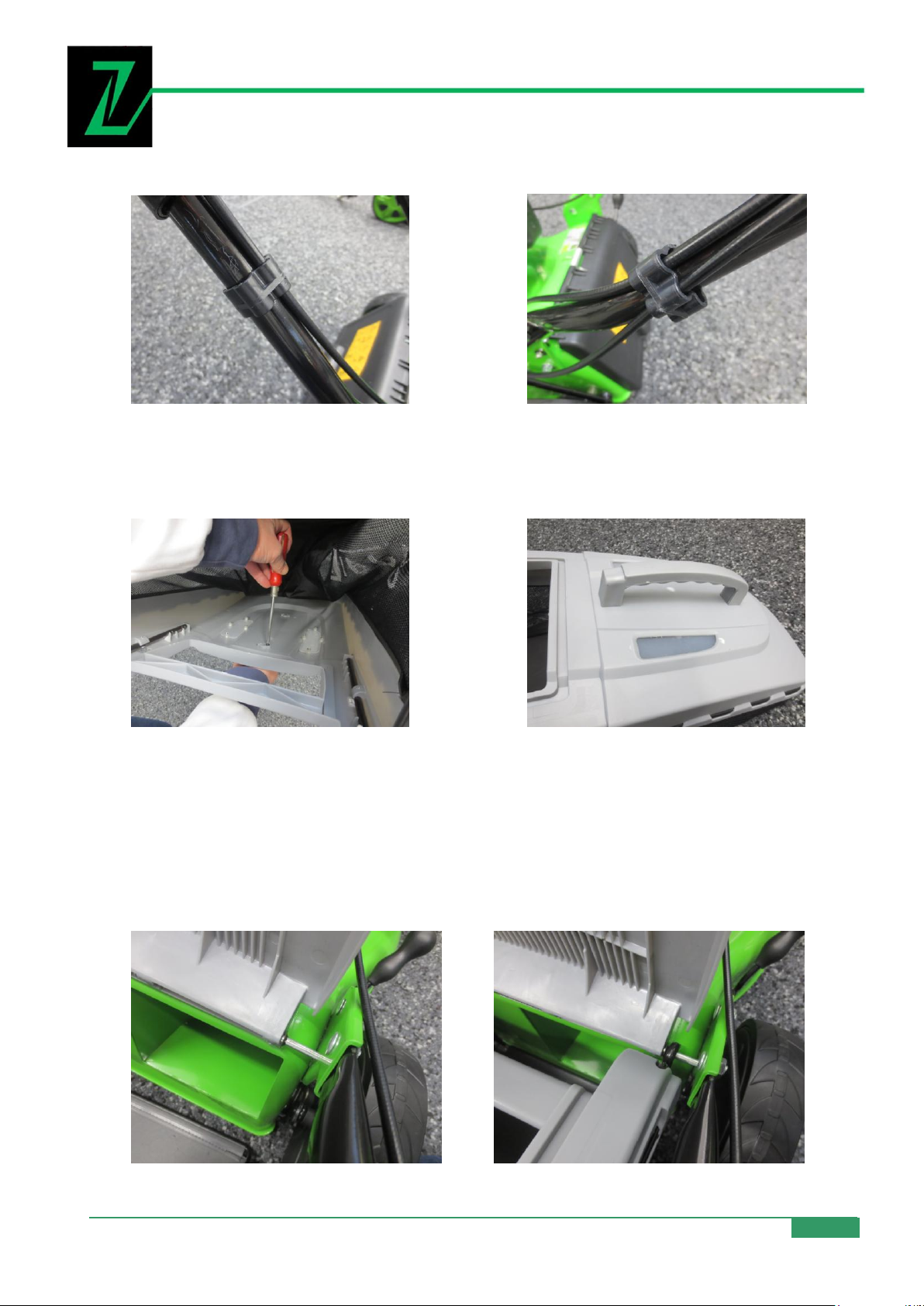

Sichern Sie die Bowdenzüge mit den 2 Kunststoffösen links und rechts unten am Führungsholm. (Bild 5/6)
MONTAGE
Bild 5 Bild 6
7.3 Zusammenbau des Grasfangbehälters
Montage Haltegriff nur bei ZI-BRM40 und ZI-BRM60
Bild 7 Bild 8
Haltegriff am Grasfangbehälter mit 4 mitgelieferten Schrauben an der Innenseite (Abb. 7)
des Grasfangbehälter mit Sternschraubenzieher anschrauben (Abb. 8)
7.4 Anbringen des Grasfangbehälters
Hochziehen des Grasfangschutzdeckels (Abb. 9) und Anbringen des Grasfangbehälters durch
beidseitig seitliches Einhängen am Grasfangschutzdeckel auf Rundstab. (Abb. 10)
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 12
MONTAGE
Bild 9 Bild 10
7.4.1 ZI-BRM60
Um mit dem Grasauffangbehälter zu mähen, entfernen Sie den Mulchkeil und befestigen Sie
den Auffangbehälter
Entfernen des Mulchkeils:
Hinweis: Nur durchführen mit angehaltenem Motor und vollständigem Stillstand des
Schneidemessers!

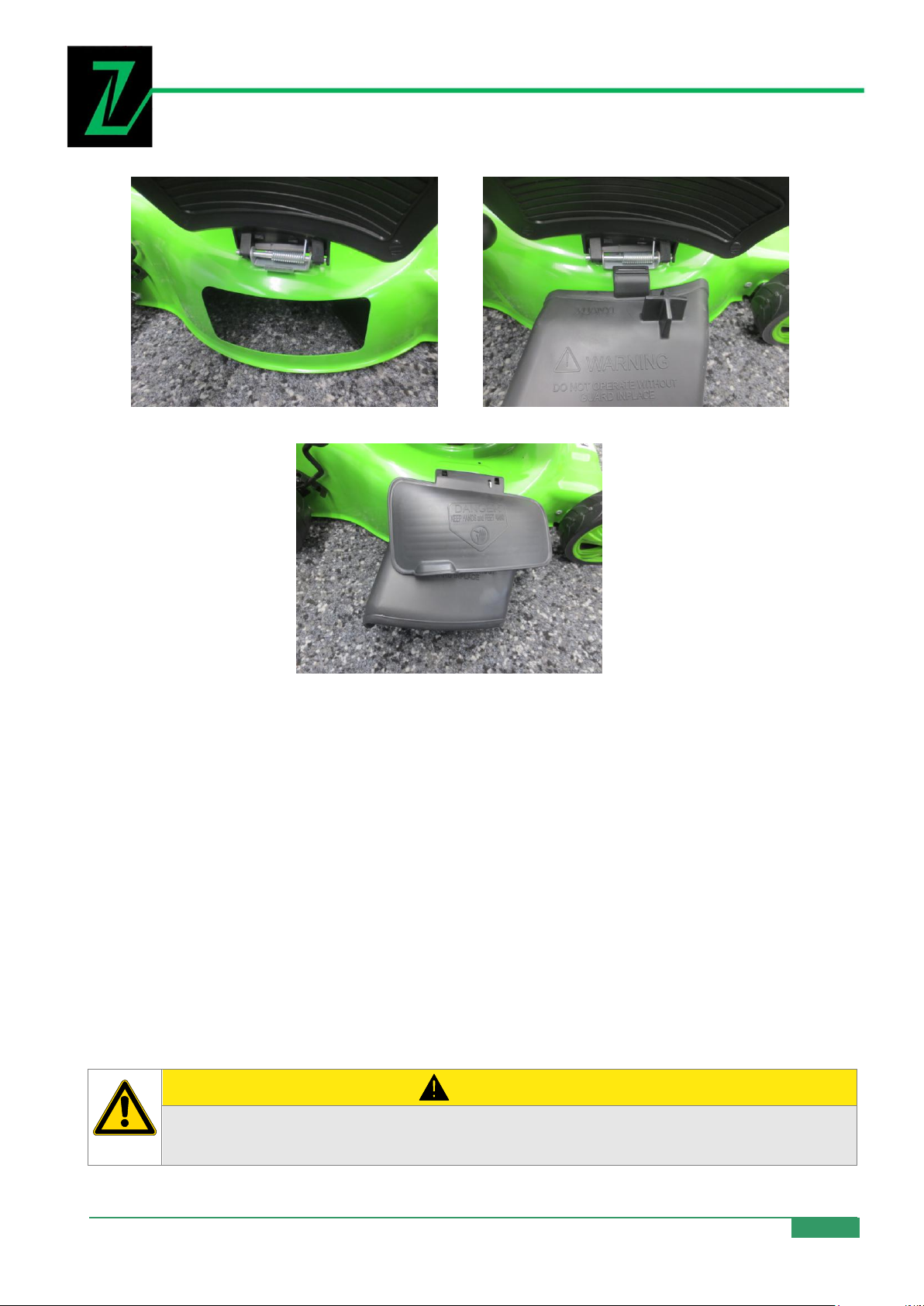

Heben Sie die hintere Auswurfklappe (Abb. 11) und entfernen Sie den Mulchkeil indem Sie ihn
an der Einkerbung lösen und entfernen. (Abb. 12)

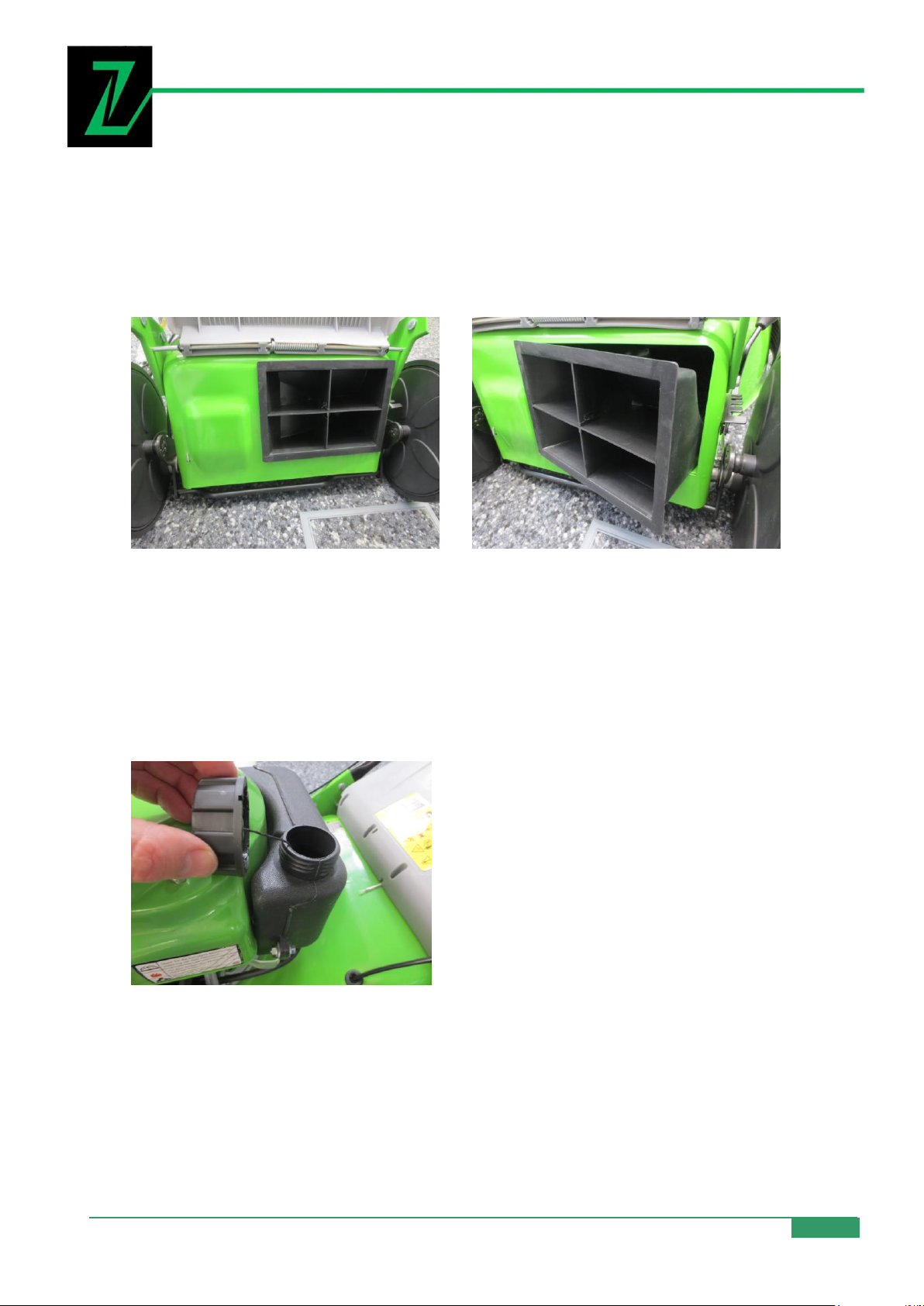

Bild 11 Bild 12
7.5 Tanken
Wichtig: Umweltfreundliches bleifreies Normalbenzin kann bedenkenlos verwendet werden.
- Tanken Sie nur die empfohlenen Kraftstoff-Sorten.
- Vor dem Tanken Maschine abkühlen lassen.
- Umgebung des Einfüllbereichs gut säubern, Tankverschluss abschrauben und Kraftstoff bis zur
Unterkante des Einfüllstutzens einfüllen. Tankverschluss wieder gut festschrauben.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 13
A CH TU NG
ABSCHLIESSEND PRÜFEN SIE JEDE MUTTER UND JEDE SCHRAUBE AUF
ABSOLUT FESTEN SITZ!
WÄHREND DEM BETRIEB VIBRIERT DIE MASCHINE STARK, NICHT FEST
ANGEZOGENE SCHRAUBEN KÖNNEN SICH LÖSEN UND VERLOREN GEHEN
UND ZU GEFÄHRLICHEN SITUATIONEN FÜHREN!
H I NW EI S
Sorgen Sie dafür, dass Staub, Verunreinigungen und Wasser nicht in
den Benzintank eindringen können.
Schrauben Sie den Tankdeckel nach
dem Auftanken wieder ganz fest zu.
Bild 13
Hinweis: Kraftstoffe können lösungsmittelähnliche Substanzen enthalten.
Haut- und Augenkontakt mit Mineralöl Produkten vermeiden.
Beim Betanken Handschuhe tragen.
Kraftstoffdämpfe nicht einatmen.
Kraftstoff für Kinder unzugänglich aufbewahren
MONTAGE

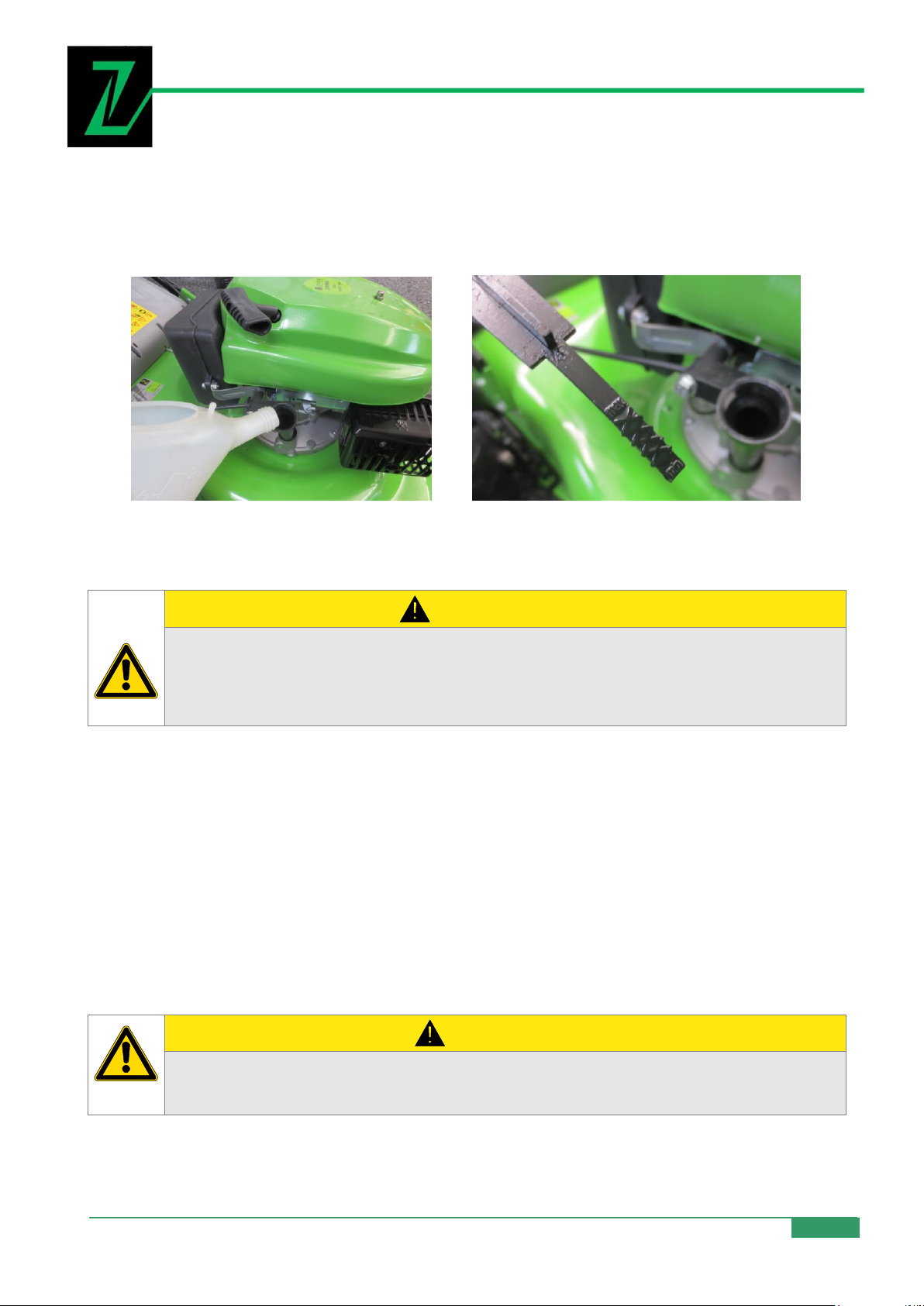

7.6 Öl auffüllen
Füllen Sie Öl (SAE 30 oder 10W-30) in den Motor. ca. 0,6 L (Abb.14)
Messen Sie dazwischen durch einsetzen des Messstab -ohne festdrehen- zwischen der obe-
ren max und unteren min Markierung (Abb. 15). Achtung: nicht überfüllen.
Bild 14 Bild 15
Ihr Motor wird ohne Öl geliefert:
Füllen Sie 0,6 Liter Öl ein, bevor Sie den Motor starten !
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 14
BEDIENUNG
A CH TU NG
Sämtliche Arbeiten sind bei stillstehendem Motor und vollständigem Stillstand des
Schneidemessers sowie entfernten Zündkerzenstecker durchzuführen!
7.7 Vor Inbebtriebnahme
SICHERHEITSMASSNAHMEN
Rasenmäher darf nur mit korrekt montierten Grasfangbehälter oder Seitenauswurf gestartet
werden.
Schalten Sie den Motor ab, bevor Sie die Schnitthöhe verstellen oder ehe Sie den Grasfangbe-
hälter leeren.
Bringen Sie Ihre Hände oder Füße niemals unter den Rasenmäher oder unter den Bereich des
Grasauswurfs.
Entfernen Sie, bevor Sie mit dem Mähen beginnen, bitte alle Fremdgegenstände aus dem Ar-
beitsbereich, die vom, Gerät weggeschleudert werden könnten. Abb. F
Achten Sie darauf, dass Kinder, umstehende Personen und Haustiere stets einen Sicherheits-
abstand zu dem im Betrieb befindlichen Gerät einhalten.
Heben Sie Ihren Rasenmäher niemals an, während Sie den Motor starten.
8 BEDIENUNG
8.1 Motor Starten / Stoppen
Starten Sie den Motor, wenn Sie Ihren Rasenmäher vorschriftsmäßig montiert haben:

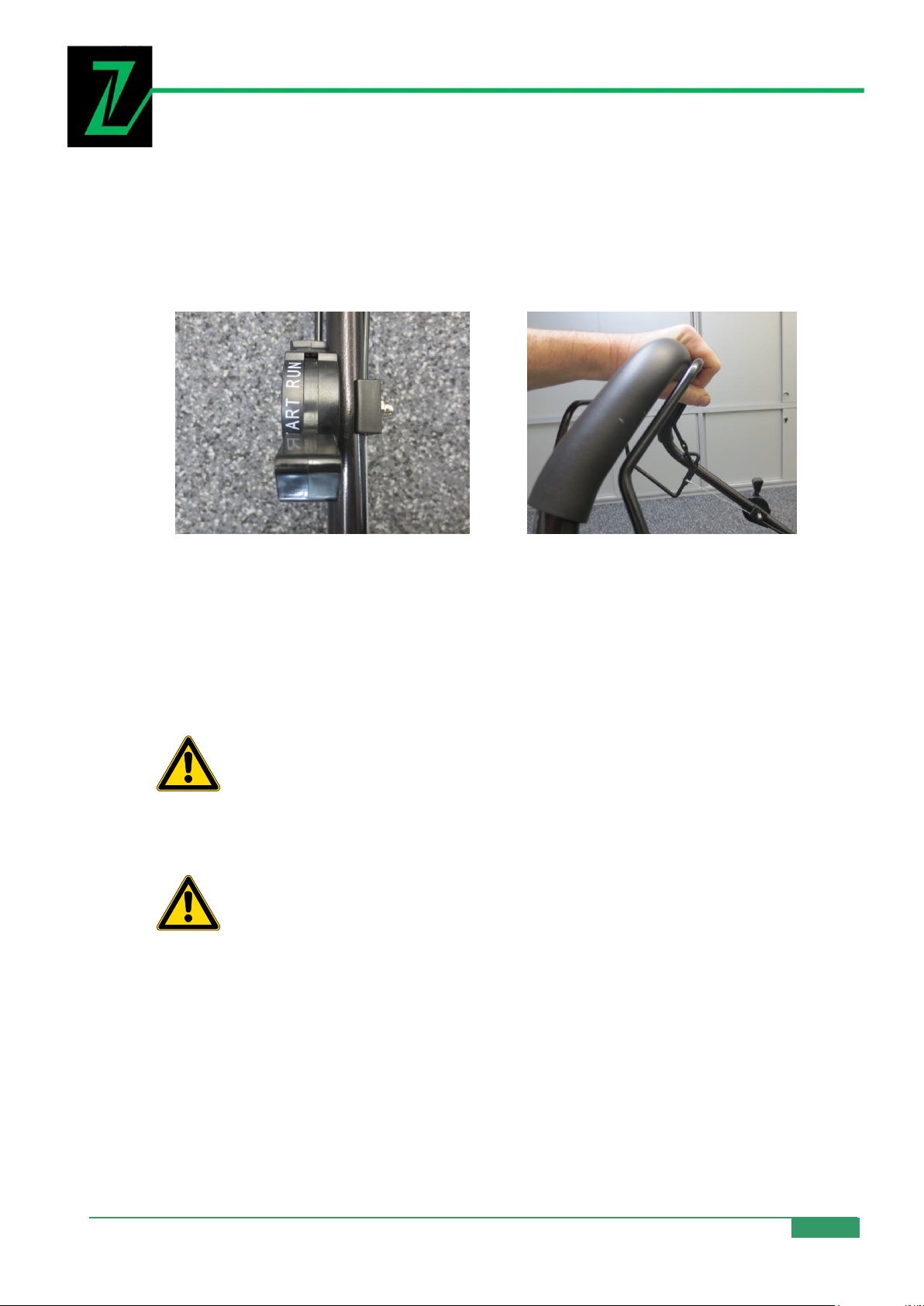

Bringen Sie den Gas-Hebel auf die START Position. (Abb. 16)
Bild 16 Bild 17
Ziehen Sie den Motorbremsbügel (2) an den Führungsholm (Abb. 17). Ziehen Sie den SeilzugStartergriff (9) bis zu einem fühlbaren Widerstand heraus und ziehen dann zügig durch.
Führen Sie den Seilzug-Startergriff langsam in die Seilführung zurück sobald der Motor anspringt.
Stellen Sie den Hebel nach Motorlauf auf Position RUN.
Lassen Sie den Motorbremsbügel (2) los um den Motor und die Klinge zu stoppen
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 15
BEDIENUNG
WARNUNG! Halten Sie Hände und Füße von den rotierenden Teile weg.

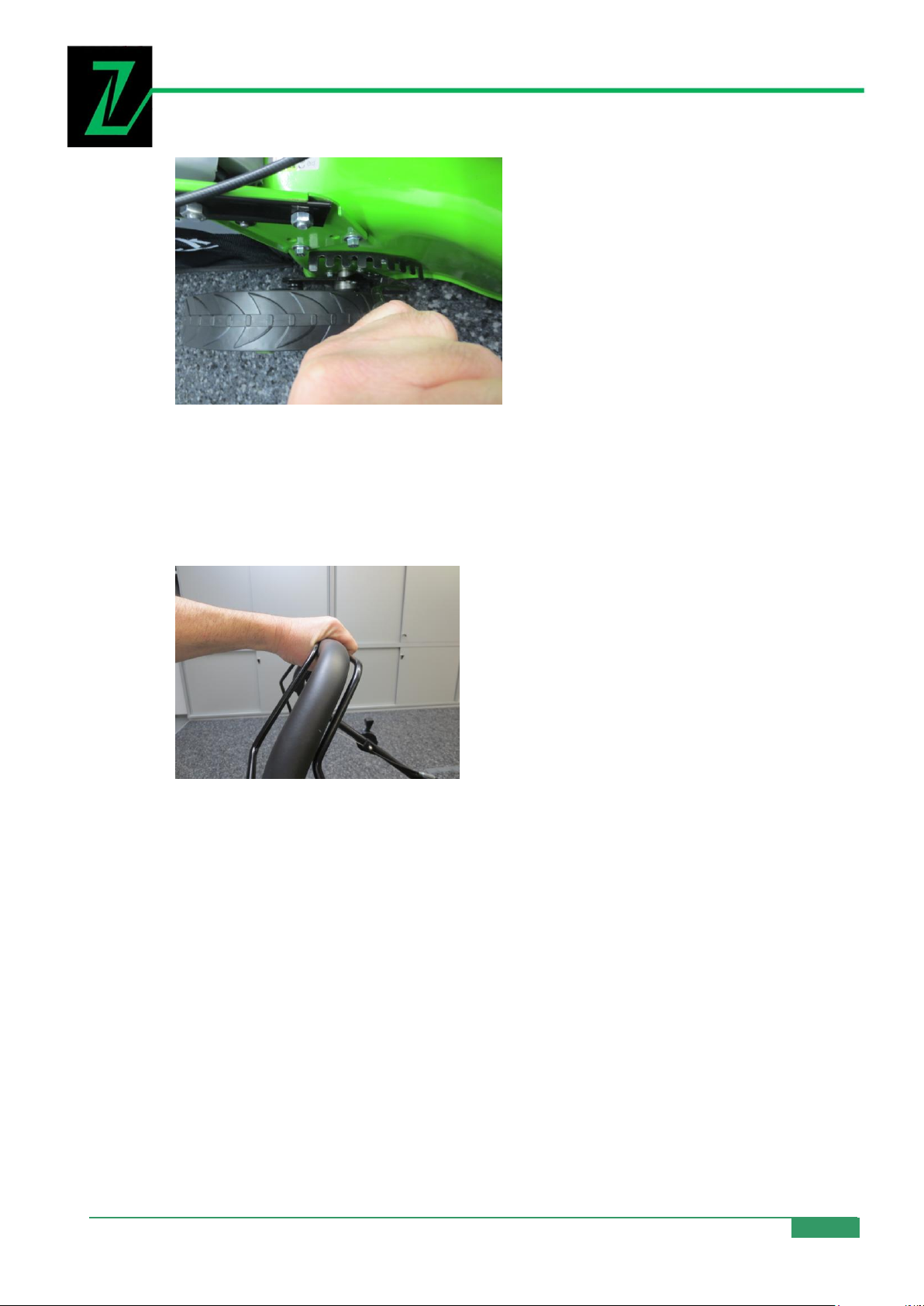

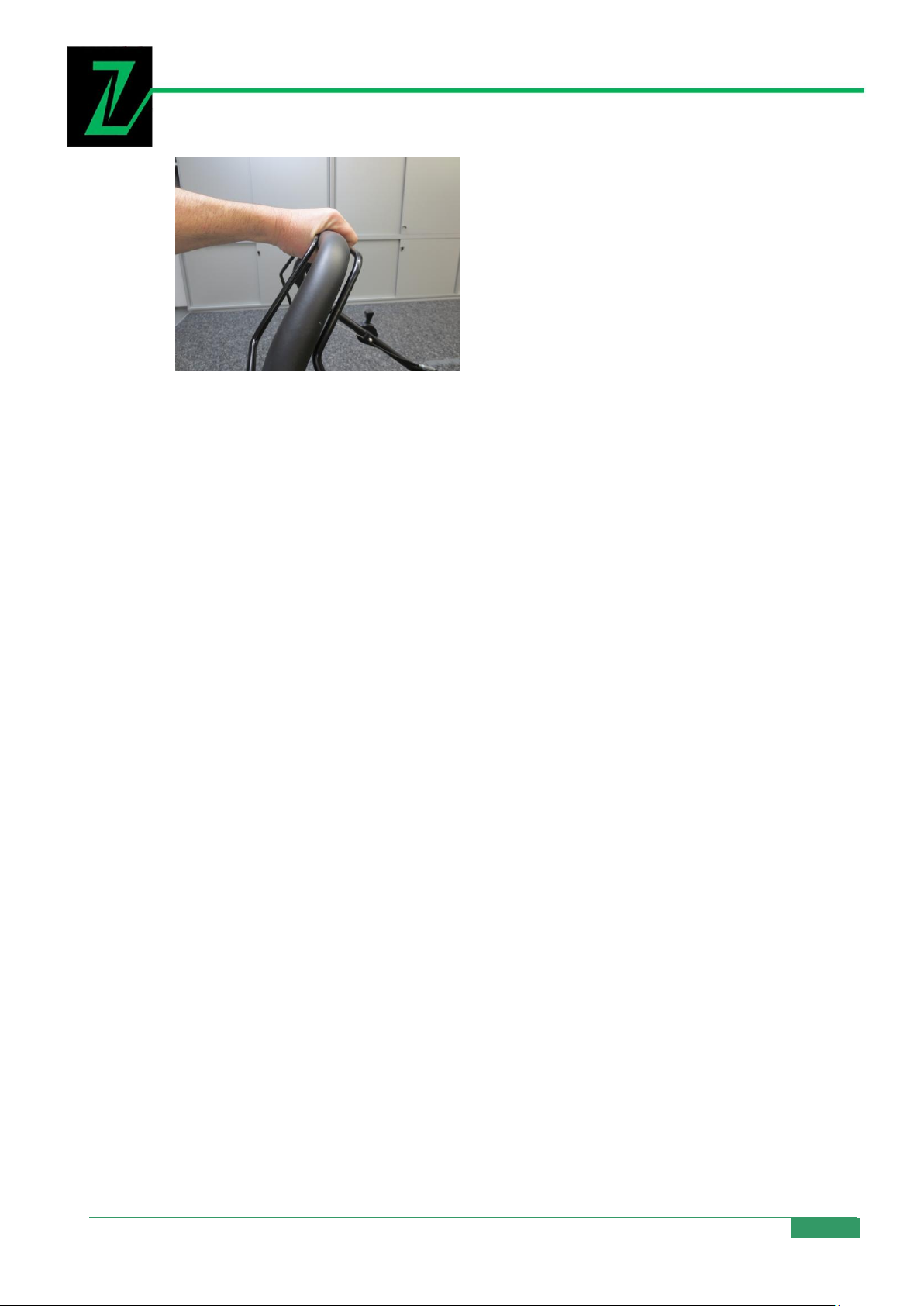

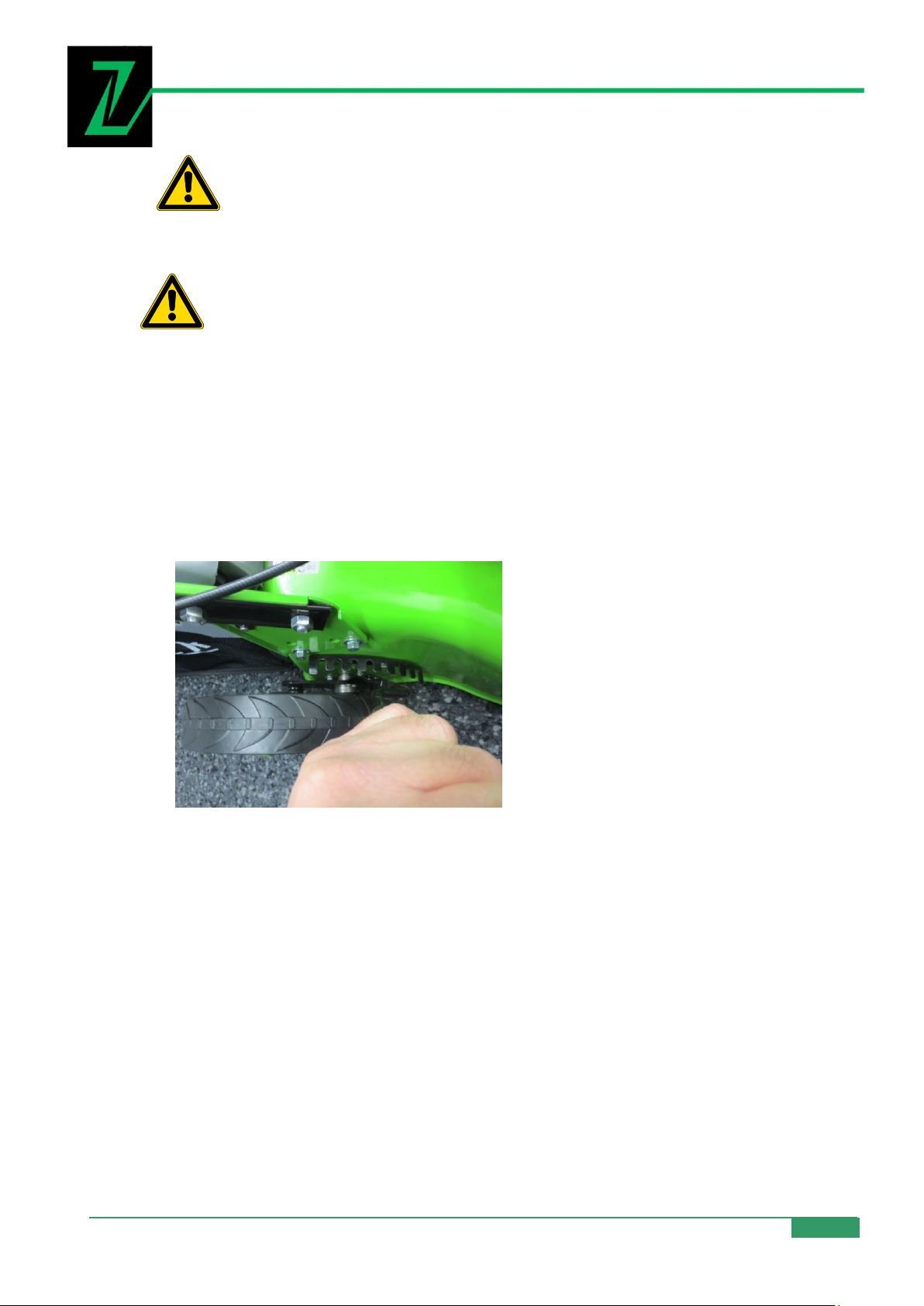

8.2 Höheneinstellung
ACHTUNG: Machen Sie zu keiner Zeit Änderungen an der Einstellung des Rasenmähers, ohne vorher den Motor abzustellen.
Ihr Mäher ist mit einer zentralen Höheneinstellung ausgerüstet welche 8 verschiedene Höheneinstellungen von ca. 20 – 60 mm anbietet.
Schalten Sie den Motor aus und warten Sie vor dem Wechsel der Schnitthöhe bis
sich die rotierenden Teile nicht mehr drehen.
Um die Schnitthöhe zu ändern, drücken Sie den Einstellhebel in Richtung des Rades. Drehen
nach links verringert die Schnitthöhe, drehen nach rechts vergrößert die Schnitthöhe (Abb.
12). Alle Räder werden in der gleichen Höhe des Schnittes sein.
Hinweis: Die Schnitthöhe ist so zu wählen, dass das Messer bei Bodenunebenheiten den Bo-
den nicht berührt! Das Mähen auf niederster Schnitthöheneinstellung sollte nur auf ebenen
und planen Rasenflächen durchgeführt werden.
Bild 18
8.3 Selbstfahrfunktion / automatischer Radantrieb
Drücken Sie den Radantrieb-Steuerhebel (8) zum Führungsholm (Abb. 13) und der Rasenmäher wird sich bei laufendem Motor automatisch mit etwa 3,0 km/h vorwärts bewegen.
Lassen Sie den Radantrieb-Steuerhebel los bis der Rasenmäher nicht mehr selbstständig vorwärts fährt.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 16
BEDIENUNG
Bild 19
8.4 Grasfangbehälter
Mit Entleeren und Reinigen des Grasfangbehälters stellen Sie sicher, dass das Maschenwerk
belüftet wird.
Leeren des Grasfangbehälters vor dem Füllen bis Maximum (bei 50-70% Anteil) und es wird
das Einsammeln von Rasen und Gras verbessern.
8.5 ZI-RBM 60
Funktionsbeschreibung 3 IN 1 FUNKTION (Mulchbeseitigung, seitlicher Auswurf und
rückseitiger Auswurf)
Dieser Rasenmäher kann für seine verschiedenen Funktionen, je nach Anwendungszweck umgerüstet werden:
Vom Rasenmäher mit Heckauswurf zu:
1. einem Mulchmäher oder zu
2. einem Rasenmäher mit seitlichem Auswurf
Mähen mit dem Grasauffangbehälter – rückseitiger Auswurf ( siehe 3.4.1)
8.5.1 Umrüstung zum Mulchmäher
Hinweis: Nur durchführen mit angehaltenem Motor und vollständigem Stillstand des
Schneidemessers!
Heben Sie die Auswurfklappe und entfernen Sie den Grasauffangbehälter.
Schieben Sie den Mulchkeil in die dafür vorgesehene Öffnung. Schieben Sie diesen in die Öff-
nung.
(Abb. 11 / 12)
Schließen Sie die Auswurfklappe wieder.
8.5.2 Änderung zum Mäher mit seitlichem Auswurf
Hinweis: Nur durchführen mit angehaltenem Motor und vollständigem Stillstand des
Schneidemessers!
Heben Sie die Auswurfklappe und entfernen Sie den Grasauffangbehälter.
Montieren Sie den Mulchkeil in die hintere Auswurfsöffnung (s. Umrüstung zum Mulchmäher)
Heben Sie die Seitenklappe für den seitlichen Auswurf (Abb 13). Montieren Sie die Seitenaus-
wurfführung an der Halterung der Klappe. (Abb. 14)
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 17
PFLEGE UND WARTUNG
A CH TU NG
Keine Reinigung, Instandhaltung, Prüfung bei eingeschalteter Maschine!
Daher gilt: Vor Wartungsarbeiten Maschine ausschalten und abkühlen lassen!
Bild 20 Bild 21
Senken Sie die Seitenklappe – die Klappe fixiert nun auf den Seitenauswurf
Was ist mulchen?
Beim Mulchen wird das Gras oder Laub in einem Arbeitsschritt geschnitten, dann fein
gehackt und anschließend als natürlicher Dünger wieder ausgeworfen.
Tipps zum Mulch-Mähen:
- Regelmäßiges Zurückschneiden auf max. 2 cm (von 6 cm bis 4 cm hohem Gras)
- das Mähmesser sollte möglichst scharf sein
- mähen Sie kein nasses Gras
- Stellen Sie die max. Motorgeschwindigkeit ein
- Bewegen Sie den Rasenmäher nur im Schritttempo
- Reinigen Sie regelmäßig den Mulchkeil, das Gehäuseinnere und das Mähmesser.
9 PFLEGE UND WARTUNG
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 18
PFLEGE UND WARTUNG
Lassen Sie den Motor nicht ohne
sein Luftfilter laufen: Dabei dringt
Staub über den Vergaser ein und
verursacht frühzeitige Abnutzung
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss. Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen. Reparaturtätigkeiten dürfen nur von Fachpersonal
durchgeführt werden!
In regelmäßigen Abständen sollten Sie auch die Bolzen und Schrauben auf festen Sitz überprüfen. Abgenutzte oder schlecht angezogene Muttern und Bolzen können zu gravierenden
Schäden am Motor oder dem Rahmen führen
Lagern Sie den Rasenmäher nie mit befülltem Tank oder Benzinkanister in einem geschlossenen Raum, wo Benzingase entweichen können und eine hohe Temperatur erreichen können
und dann entflammen. Lassen Sie dem
Motor die Möglichkeit abzukühlen, bevor Sie den Rasenmäher lagern.
Um das Risiko von Feuer zu verringern, reinigen Sie den Rasenmäher, vor allem den Motor,
den Auspuff und den Benzintank. Entfernen Sie alle Grasrückstände, Blätter oder Fettrückstände.
Prüfen Sie regelmäßig den Zustand der Prallplatte und des Grasfängers.
Ersetzen Sie diese Teile, falls Sie beschädigt sind.
Vor der Einwinterung des Mähers sollten Sie das Öl wechseln
Prüfen Sie regelmäßig den Ölstand und fügen Sie, falls nötig, Öl hinzu.
Überprüfen Sie häufig den Rasenmäher und stellen Sie sicher dass jegliche
Grasrückstände unter der Abdeckung entfernt sind.
Fetten Sie regelmäßig die Radachse und die Lager.
Prüfen Sie das Schneidemesser oft, um einen sauberen Schnitt zu gewährleisten. Das Schnei-
demesser sollte immer scharf und gut ausbalanciert sein (keine Unwuchten).
.
Wenn das Schneidemesser auf ein Hindernis trifft, stoppen Sie den Rasenmäher.
9.1 Ölstand kontrollieren
Rasenmäher mit allen Rädern auf exakt horizontalen Boden stellen.
Öltankverschluss (12) durch Linksdrehung abschrauben und Messstab abwischen.
Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben.
Messstab herausziehen und in waagrechter Stellung den Ölstand ablesen. Der Ölspiegel muss
sich zwischen der Maximum- und Minimum-Marke befinden. (siehe 3.6)
9.2 Wartung des Luftfilters
Hinweis: Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr
zum Vergaser. Regelmäßige Kontrolle, besonders in staubiger Atmosphäre ist daher unerlässlich!
Achtung: Luftfilter-Elemente nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Brandoder Explosionsgefahr!
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 19
PFLEGE UND WARTUNG
9.3 Beschädigte Messer
HINWEIS: Tragen Sie dicke Handschuhe für die Befestigung und das Schärfen des Schnei-
demessers. Prüfen Sie, dass das Schneidemesser immer gut ausbalanciert ist.
Wenn das Messer trotz aller Vorsicht auf Fremdkörper/Hindernisse gestoßen ist, zuerst den
Motor abstellen und Kerzenstecker abziehen. Wenn das Messer stillsteht, wird der Mäher
hochgekantet und das Messer
nach möglichen Schäden überprüft.
Deformierte bzw. verbogene Messer dürfen nicht wieder ausgerichtet werden.
Beschädigte Teile sind sofort auszutauschen. Nach dem Auffahren auf ein Hindernis muss der
Mäher in einer autorisierten Fachwerkstatt überprüft werden. Bereits vor Gebrauch sicherstellen, dass Messer und Messerbefestigung nicht beschädigt sind. Falls erforderlich, solche Teile
auswechseln oder überprüfen lassen. Niemals mit einem unwuchtigen Messer arbeiten - dies
verursacht Vibrationen und hat weitere Beschädigungen zur Folge.

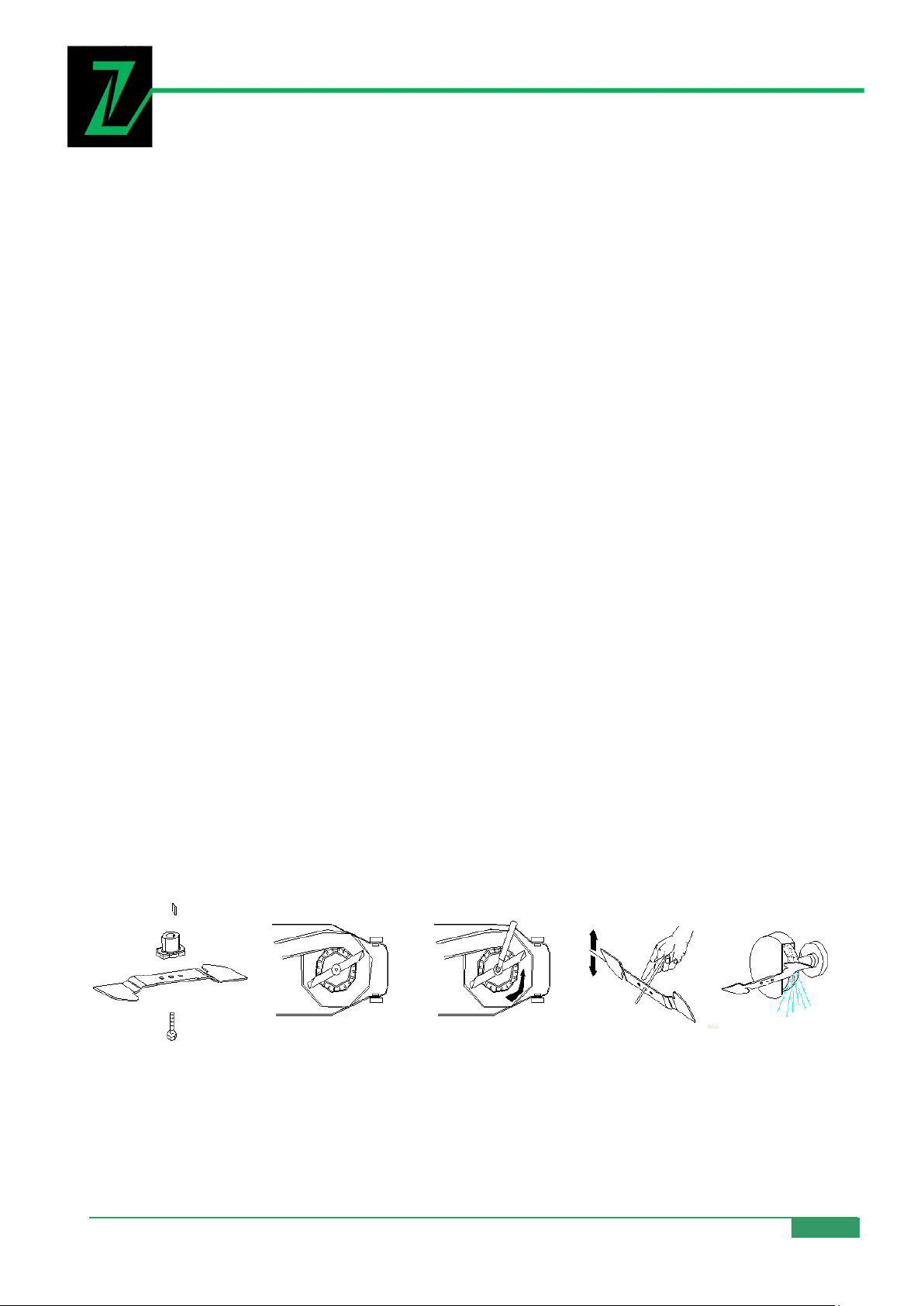

9.4 Wechseln des Messers
Beim Wechseln des Schneidemessers sind zum Schutz der Hände geeignete Handschuhe zu tragen. Vorher ist der Zündkerzenstecker abzuziehen.
Verwenden Sie zur Hilfe einen Haltestift als Blockiereinrichtung für das Messer. Die MesserBefestigungsschraube hat normales Rechtsgewinde. Zum Lösen dieser Schraube verwenden
Sie am besten einen Steckschlüssel 17 mm.

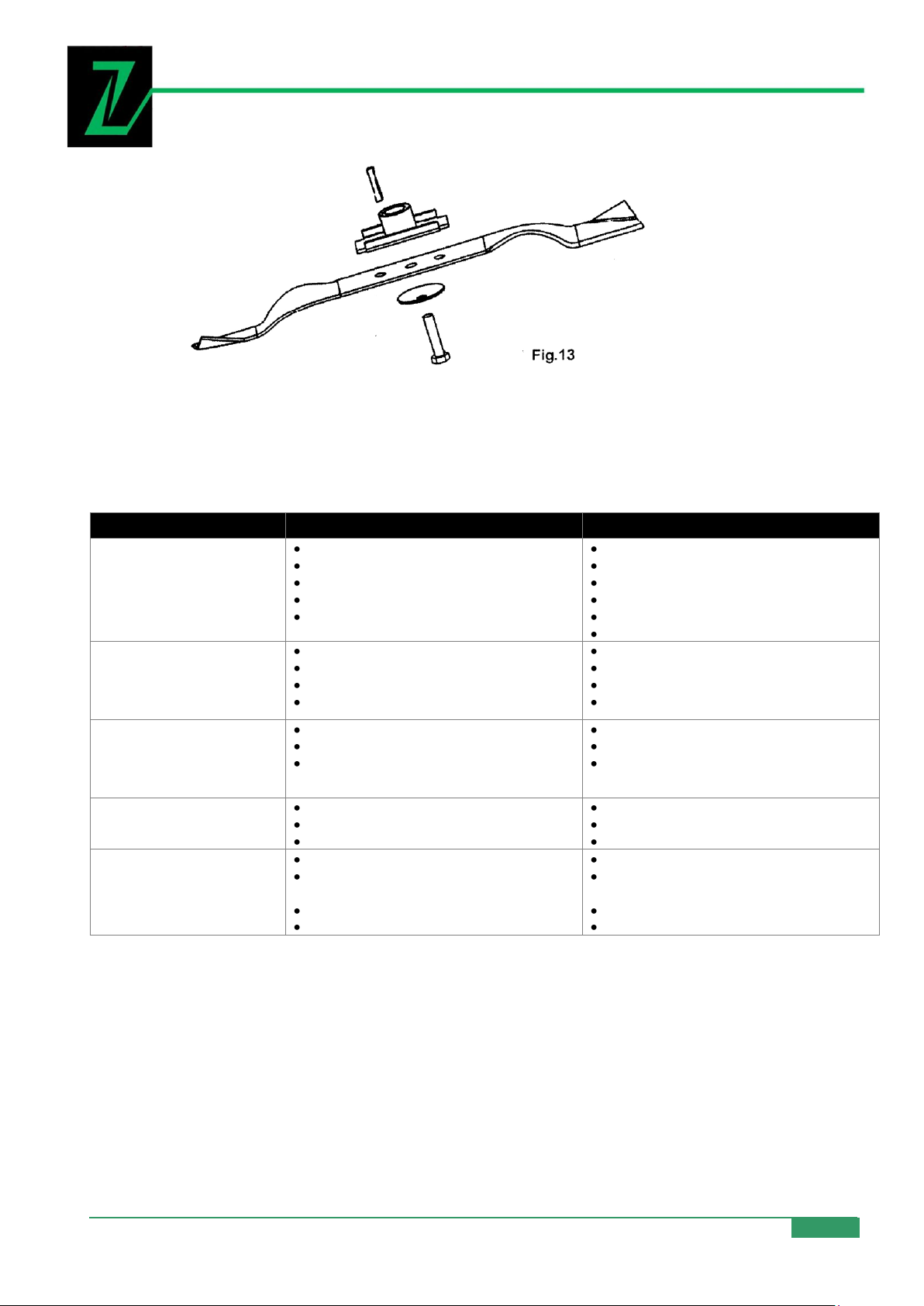

Achten Sie beim Wiederzusammenbau der Rutschkupplung genau auf die Reihenfolge, in der
diese Teile vorher montiert waren (Fig. 13).
Die Messerschraube ist mit dem vorgegebenen Anzugsmoment von 45 Nm zu befestigen
Stellen Sie sicher, dass die Schneidekanten in die Richtung zeigen, in die auch der Motor sich
dreht.
Beim Wechseln dürfen Sie nur Schneidemesser verwenden, die in Qualität und Abmessung dem original beigefügtem Schneidemesser entsprechen.
9.5 Messer schärfen
Hinweis: Um sauber damit arbeiten zu können, sollten Sie es in regelmäßigen Abständen
schärfen. (ca. nach 25 Arbeitstunden)
Die Messerschneiden können mit einer Metallfeile nachgeschärft werden.
Noch besser ist ein Nachschärfen/Nachschleifen in der Kundendienst-Werkstatt. Dort wird
auch besonders darauf geachtet, daß von jeder Messerseite gleichviel abgeschliffen wird, damit keine Unwucht entsteht.
Das Nachschleifen der Schneidekante darf nur bis zu der eingeprägten Markierung erfolgen.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 20
PFLEGE UND WARTUNG
Nutzen Sie nur originale Ersatzteile. Ersatzteile von minderer Qualität können ernsthafte
Schäden am Gerät verursachen und sich evtl. auch nachteilig auf Ihre Sicherheit auswirken.
Kontaktieren Sie bitte Ihren Verkäufer für alle benötigten Ersatzteile.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 21
10 FEHLERBEHEBUNG
Fehler
Mögliche Ursache
Behebung
Motor startet nicht
Ist der Bremsbügel zum Holm ge-
drückt/gezogen?
Ist der Regulierhebel in der richtigen
Stellung?
Ist der Bowdenzug/die Motorbremse
richtig eingestellt?
Zündkerze oder Kerzenstecker defekt
Kraftstofftank leer“
Bremsbügel drücken/ziehen
richtige Einstellung wählen
richtige Einstellung prüfen
Zündkerze reinigen bzw. erneuern
Kraftstoff einfüllen
Unruhiger Lauf,
starkes Vibrieren
des Gerätes
Schrauben am Motor oder am Mä-
hergehäuse lose
- Messerbefestigung lose
- Messer unwuchtig oder schadhaft
- Rutschkupplung eingelaufen
Schrauben nachziehen
Messerbefestigung prüfen
Messer auswuchten oder ersetzen
evtl. Reibscheiben auswechseln
(paarweise
Motor läuft
unregelmäßig
Luftfilter verschmutzt
Gasbowdenzug geknickt
Zündkerze verrußt
Luftfilter reinigen oder ersetzen
Gasbowdenzug einstellen oder erset-
zen
Zündkerze reinigen
Schlechte Schnitte,
unsauber
Fremdmaterial, Gras um das Blatt
gewickelt
Zu hohes Gras
Stumpfes Blatt
Motordrehzahl zu gering
Entfernen Sie Material
Schnitthöhe richtig einstellen
Wechseln Sie das Blatt
Regulierhebel auf max. stellen
Mäher sammelt
schlecht
Motordrehzahl zu gering
zu niedrige Schnitthöhe bei zu hohem
Gras
Messer verbraucht bzw. abgenutzt
Gewebe vom Grasfangbehälter ver-
stopft
Regulierhebel auf max. stellen
Schnitthöhe richtig einstellen
Messer austauschen
Grasfangbehälter reinigen bzw. aus-
tauschen
FEHLERBEHEBUNG
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 22
PREFACE
Z.I.P.P.E.R MASCHINEN GmbH
Gewerbepark 8
A-4707 Schlüsslberg
Tel 0043 (0) 7248 61116 - 700
Fax 0043 (0) 7248 61116 – 720
info@zipper-maschinen.at
11 PREFACE
Dear Customer!
This manual contains Information and important instructions for the installation and correct
use of the Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 . This manual is part of
the machine and shall not be stored separately from the machine. Save it for later reference
and if you let other persons use the machine, add this instruction manual to the machine.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the machine
and prevents misunderstanding and damages of machine and the user’s health.
Due to constant advancements in product design construction pictures and content may diverse slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual
transport damage or missing parts. Claims from transport damage or missing parts
must be placed immediately after initial machine receipt and unpacking before putting the machine into operation. Please understand that later claims cannot be accepted anymore.
Copyright
© 2013
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law –
court of jurisdiction is Wels, Austria!
CUSTOMER SERVICE CONTACT
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 23
12 TECHNIC
ZI-BRM35/40
1
Handlebar
2
Engine brake handle
3
Trigger throttle
4
Holm gland
5
Ejection shield
6
gasoline tank
7
air filter
8
Wheel control lever
9
Pull-starter grip
10
Grass catcher
11
Height adjustment lever
12
Oil filler neck
8
1
10
2 3 5
11
12
6
7 4 9
8
1
10
2
3 5 11 6 7
4
9
12
12.1 Controls
TECHNIC
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 24
ZI-BRM35
ZI-BRM40
ZI-BRM60
Engine-Type
1 Cyl. 4-stroke-OHV
engine
1 Cyl. 4-stroke-OHV
engine
1 Cyl. 4-stroke-OHV
engine
Fuel type
Lead-free-gasoline
Lead-free-gasoline
Lead-free-gasoline
Gasoline tank capacity
1,0 Liter
1,0 Liter
1,5 Liter
Power
2,6 kW / 123 ccm
3,0 kW / 135 ccm
4,0 kW / 190 ccm
Oil tank capacity
0,6 Liter
0,6 Liter
0,65 Liter
Speed
2850 U/min
2800 U/min
2700 U/min
Cutting width / height mm
400 / 20 – 60
460 / 20 – 60
510 / 20 – 60
Engine oil
SAE 30 / 10W-30
SAE 30 / 10W-30
SAE 30 / 10W-30
Sound pressure level LPA
90 db(A)
90 db(A)
96 db(A)
Sound power level LWA
96 dB(A)
98 dB(A)
98 dB(A)
ZI-BRM60
1
Handlebar
2
Engine brake handle
3
Trigger throttle
4
Holm gland
5
Ejection shield
6
gasoline tank
7
air filter
8
Wheel control lever
9
Pull-starter grip
10
Grass catcher
11
Height adjustment lever
12
Oil filler neck
13
Side discharge damper
8 1 10
2 5 117 6
12
4
9
3
13
12.2 Technical data
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 25
SCOPE OF DELIVERY
A TT EN TI ON
Before each operation, the oil level must be checked! If necessary, add engine oil to
lower edge of filler neck.
Unauthorized modifications and tampering with the machine immediately invalidate
all warranty and damage claims.
Operating the machine only when sufficient light, after dusk, you should not work any
more.
With fatigue, lack of concentration or under the influence of drugs, alcohol or drugs is
prohibited to work with the machine
The machine may only be operated by qualified personnel enrolled.
Third persons, especially children, and people are not trained to think of the work
environment away!
During refueling the fire, naked flame and smoking prohibited. Refuel with the engine
running or when engine parts are still hot is strictest prohibited.
Refuel only outdoors or in well-ventilated areas.
Wipe off spilled fuel immediately.
Fuel is highly flammable!
13 SCOPE OF DELIVERY
Unpack the lawnmower ZIPPER ZI-BRM 35/40/60 and check the machine is in perfect
condition and the delivery is complete.
Package Contents:
ZI BRM35 / ZI-BRM 40:
1x lawnmower dismantled guide rail, 1x grass catcher with 1x holder, operating manual, 1x
socket wrench for spark plug with pin 8x120mm, 2x plastic eyelets
ZI BRM40: as above, plus: 1x handle for grass catcher, 4 mounting screws for handle
ZI BRM60: as above, plus: 1x handle for grass catcher, 4 mounting screws for handle, 1x side
discharge guide, 1x mulching insert.
14 SAFETY
The ZIPPER lawnmower ZI-BRM35/40/60 may exclusively for mowing lawn / grass to walk safely grounds.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 26
SAFETY
Risk of burns! During the operation flow of hot exhaust gases and engine parts such as
the carburetor and engine become hot.
Suffocation! The internal combustion engine produces poisonous gases during
operation. These gases may be odorless and invisible. Never run in enclosed or poorly
ventilated spaces the engine.
The machine may only be operated outdoors.
The machine may only be stored if all components are completely cooled!
Work attentively, safety conscious and always be fully aware safe when working
STAND!
Particular caution should be exercised when changing direction!
Working in the rain / snow and other slippery surfaces is prohibited.
Slipping / tripping / falling are a major cause of serious or fatal injury. Watch out for
uneven or slippery work surfaces.
Terms of Service.
This machine is designed for cutting grass solely to use real (not artificial turf). Never use the
mower for any other purpose. Any other use may mean danger for your safety and cause damage
to the mower.
People under 16 years and those who are not familiar with the operating instructions should not
use the mower.
The user is responsible for the safety of others in the work area. Keep children and pets at a safe
distance while the mower is in operation.
Before mowing, remove any debris from the lawn which could be thrown from the machine you
still pay attention to any debris did may have overlooked
14.1 Residual Risks
Danger of noise:
Working without ear protection can cause hearing damage over time.
Danger from the working environment:
Watch out for stones and other obstacles.
Risk to the hands or fingers:
Grab while it is working in the mowing apparatus. Severe cuts or risk of injury or death!
Risk of injury by capture of cords, wires or clothing as de-projecting legs or laces through the
blades!
Working environment for foreign objects scan. Pants stuck in safety shoes. No loose laces!
Burns on contact with hot engine components, especially the exhaust
Health impairment through Vibrations: Prolonged exposure to the engine can lead to joint
damage despite the vibration damping of the management Holmes. Wear protective gloves and
vibration-place regular operation breaks.
Risk of injury from thrown stones or soil during the mowing operation. Keep other people away
from the work environment and apply the prescribed protective equipment.
Electric shock: with the engine running can cause electric shock when touching the ignition plug.
Through compliance with all safety regulations such hazards can be reduced to a minimum!
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 27
ASSEMBLY
15 ASSEMBLY
Note: When setting up and folding the handlebar is particularly important to pay
attention to kink-free course of the Bowden cables.
15.1 Mounting the guide bar
Remove the protective film from the guide rail. Deflected tighten with 2 Star knobs on both
sides
On the chassis on both sides remove the 2 nuts preassembled with 2 screws. (fig. 22)
Fig. 22 Fig. 23
Guide rail and fix the lower part with two screws on both sides (fig. 23) on the chassis of the
mower
15.2 Draw-in starter handle rope guide
Loosen the motor brake by pressing the engine brake handle (2) to the spar. Attach the pull-
starter grip to the top of the spar-provided cable guide (fig. 24/25).
Fig. 24 Fig. 25
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 28
ASSEMBLY
Secure the Cables with 2 plastic rings, left and bottom right of the guide rail. (fig. 26/27)
Fig. 26 Fig. 27
15.3 Assembly of the grass catcher
Mounting handle only ZI and ZI-BRM40 BRM60
Fig. 28 Fig. 29
Grip on grass catcher with 4 screws on the inside (fig. 28) of the grass catcher with star
screwdriver screw (fig. 29)
15.4 Attaching the grass catcher
Pulling up the grass cover (fig. 30) and attaching the grass catcher on both sides by lateral
suspension on grass protection cover on round bar. (fig. 31)
Fig. 30 Fig. 31
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 29
ASSEMBLY
15.4.1 ZI-BRM60
To mow the grass collection container, remove the mulching plug and attach the receptacle
Remove the mulch wedge:
Note: Only perform with the engine stopped and a complete stop of the cutter!
Lift the rear discharge door (fig. 32) and remove the mulching plug by unscrewing it at the
notch and remove. (fig. 33)
Fig. 32 Fig. 33
15.5 Refuelling
Imortant: Environmentally friendly unleaded gasoline can be used safely.
- Refuel only the recommended fuel grades.
- Allow to cool before refueling machine.
- Clean area around filler cap well, unscrew the fuel filler cap and fill to bottom of filler neck.
- Oil filler cap back on tight screws. (fig. 34)
Fig. 34
Note: Fuel may contain substances similar to solvents.
• Avoid skin and eye contact with petroleum products.
• Wear gloves while refueling.
• Do not inhale fuel vapors.
• Keep fuel away from children
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 30
ASSEMBLY
A TT EN TI ON
ANY FINAL JAM NUT AND BOLT ON ANY DEAD TIGHT!
WHILE OPERATING THE VIBRATING MACHINE STRONG, NOT TIGHTEN THE
SCREWS CAN BREAK OFF AND LOST AND DANGEROUS SITUATION TO BE
CARRIED!
A CH TU NG
All work with the engine stopped and a complete stop of Cutter and removed spark
plugs perform!
15.6 Fill with oil
Fill the oil (SAE 30 or 15W-30) 0.6 L in the oil tank.(fig. 35)
Between measure used by the dipstick -without tighten up- between the upper max and
lower min mark (fig. 36). Caution: Do not overfill
Fig. 35 Fig. 36
The engine is delivered without oil: Fill in 0.6 liter oil before starting
the engine!
15.7 Operating Company
SAFETY MEASURES
• Mower should be started only with correctly mounted grass catcher or side discharge.
• Switch off the engine before adjusting the cutting height or before you empty the grass
collection container.
• Bring your hands or feet under the mower never or below the grass discharge chute.
• Remove before you start mowing, ask all foreign objects from the work area, which can be
thrown from, the device. Figure F
• Make sure that children, bystanders and pets always keep a safe distance to the appliance
while in operation.
• Raise your lawn mower to never, while you start the engine.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 31
16 OPERATION
16.1 Engine Start / Stop
Start the engine, if you have your mower mounted correctly:
Move the Gas-lever to the START position. (fig. 37)
OPERATION
Fig. 37 Fig. 38
Pull the engine brake handle (2) against the handle (fig. 38). Pull the pull-start handle (9)
until resistance is felt and then pull out quickly by.
Run the pull-starter handle slowly to the rope guide back as soon as the engine starts.
Set Lever to the engine running to RUN
Let the engine brake handle (2) going to stop the engine and blade
WARNING! Keep hands and feet away from rotating parts.
16.2 Height adjustment
CAUTION: Do they at no time changes to the adjustment of the
machine without shutting off the engine before.
Your mower is equipped with a central height adjustment which 8 different height settings
from 20 - 60 mm offers.
Turn off the engine and wait before changing the cutting height to the rotating parts
are no longer rotate.
To change the cutting height, push the joystick in the direction of the wheel. Turn to the left
to reduce the cutting height, turn clockwise increases the cut height (fig. 39). All wheels will
be at the same height of the cut.
Note: The cutting height can be chosen so that the blade on uneven surfaces do not touch
the ground! Mowing to low cutting adjustment should be performed only on a level, and plan
lawns.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 32
OPERATION
Fig. 39
16.3 Self-driving function / auto-wheel drive
Press the wheel drive control lever (8) to the guide rail (fig. 40) and the mower will move
automatically with the engine running at about 3.0 km / h forward.
Let the wheel drive control lever to release the mower no longer automatically moves forward.
Fig. 40
16.4 Grass catcher
With Drain and clean the grass catcher, make sure that the mesh is vented.
Empty the grass catcher before filling to maximum (50-70% share) and it will improve the collection of
lawn and grass.
16.5 ZI-RBM 60
Function 3 IN 1 FUNCTION (mulch removal, side and rear ejection)
This mower can be converted for its various functions, depending on the application:
From lawn mower with rear discharge to:
1 a mulching mower or
2 a lawn mower with side discharge
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 33
OPERATION
16.6 Mowing with the grassbox - rear ejection ( see 3.4.1)
16.6.1 Conversion to a mulching mower
Note: Carry out only with engine stopped and a complete stop of the cutter!
Schließen Sie die Auswurfklappe wieder. Lift the chute deflector and remove the grass
collection container.
Slide the mulching plug into the opening provided. Push it into the opening.
(Fig. 9/10)
Close the eject cover.
16.6.2 Change to the mower with side discharge
Note: Carry out only with engine stopped and a complete stop of the cutter!
Lift the chute deflector and remove the grass collection container.
Mount the mulching plug into the rear discharge opening (s conversion to mulching mower)
Lift the side cover for side discharge (fig. 41). Install the side ejection guide to the holder of
the flap. (fig. 42)
Fig. 41 Fig. 42
Lower the side door - the door is now fixed on the side discharge
What is mulch?
When mulching the grass or foliage is cut in one step, then fine chopped and then ejected as
a natural fertilizer again.
Tips to mulch mowing:
- Regular pruning to max. 2 cm (from 6 cm to 4 cm tall grass)
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 34
- The blades should be as sharp
- Mow wet grass
- Adjust the max. an engine speed
- Move the mower at a walking pace
- Regularly clean the mulching plug, the housing interior and the mower blade
OPERATION
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 35
MAINTENANCE
A TT EN TI ON
Don’t clean or do maintenance on the machine while it is still connected to the power supply:
Damages to machine and injuries might occur due to unintended
switching on of the machine!
Do not let the engine run without
his air filter: This dust penetrates
through the carburetor and causing
premature
17 MAINTENANCE
The machine is low maintenance and contains little parts that must undergo a maintenance
operator. Faults or defects that may affect the safety of the machine, must be rectified
immediately. Repair work may only be performed by qualified personnel!
At regular intervals, you should also check the bolts and screws are tight. Worn or poorly
tightened nuts and bolts can cause serious damage to the engine or frame
Never store with filled tank or gas cans in a closed space where gasoline gases to escape and
reach a high temperature and can then inflame the mower. Let the
Motor cool the way before storing the mower.
To reduce the risk of fire, clean the mower, especially the engine, exhaust and fuel tank.
Remove all grass residues, leaves and grease residues.
Regularly check the condition of the baffle plate and the grass catcher.
Replace these parts if they are damaged.
Before storage of the mower, you should change the oil
Regularly check the oil level and add if necessary, add oil.
Frequently check the mower and ensure that any
Grass residues are located under the cover.
Grease the wheel axle and the bearings.
Check the blade often to ensure a clean cut. The cutting blade should be sharp and well
balanced (no imbalance).
.
If the blade hits an obstacle, stop the mower.
17.1 Check the oil level
Provide lawn mower with all wheels on the specific section.
Oil tank cap (12) unscrew counter clockwise and wipe dipstick.
Replace the dipstick all the way into the filler pipe.
Pull out the dipstick and check the oil level in a horizontal position.
The oil level must be between the maximum and minimum mark. (see 3.6)
17.2 Maintenance of the air filter
Note: Dirty air filters reduce the engine efficiency by restricting air flow to the carburetor.
Regular monitoring, especially in dusty atmosphere is therefore essential!
Attention: Never clean the air filter elements with gasoline or flammable solvents. Fire or
explosion!
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 36
MAINTENANCE
17.3 Damaged blades
Note: Wear thick gloves for mounting and sharpening the cutting blade. Check that the blade
is always well balanced.
If the blade is pushed, despite all precautions for foreign objects / obstacles, first turn off the
engine and disconnect the spark plug. If the blade stops, tilt the mower and the blade
checked for possible damage.
Deformed or bent blades must not be re-aligned.
Damaged parts must be replaced immediately. After hitting an obstacle, the mower must be
checked by an authorized service workshop. Sure before use that knife and knife holder are
not damaged. If necessary, replace such parts or checked. Never work with an unbalanced
blade - this cause vibration and further damage may result.
17.4 Change the blade
When changing the blade are to protect your hands, wear appropriate gloves. Before
the spark plug is to be deducted.
Use to help a holding pen as a blocking device for the knife. The blade mounting screw has a
normal right hand thread. To loosen this screw is best to use a 17 mm socket wrench.
When reassembling the slip clutch on the exact order in which these components were
previously installed (Fig. 13).
The screw diameter must be attached to the specified torque of 45 Nm
Make sure that the cutting edges pointing in the direction in which the motor also rotates.
When replacing, use only cutter that match the original enclosed blade in quality
and size.
17.5 Sharpen knives
Note: To clean work with, you should raise it at regular intervals. (after about 25 hours)
The cutting blade can be sharpened with a metal file.
Even better is a sharpening / grinding in the customer service workshop. There is also paid
particular attention to the fact that is sanded off on each side the same amount, to avoid any
imbalance.
The sharpening of the cutting edge may only be up to the impressed mark.
Use only original spare parts. Parts of inferior quality can cause serious damage to the unit
and may also adversely affect your safety. Please contact your vendor for all required spare
parts.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 37
Trouble
Possible cause
Solution
Engine will not start
Engine brake lever pressed correctly?
Engine Reg. Lever inposition ?
cable for engine brake adjusted ?
plug or plug cap defect
fuel tank empty
press/pull brake lever correctly
select correct position
check adjustment
adjusted ?
clean or replace plug or cap
refuel
Rough running,
vibrations
Loose engine screws
Loose blade screw
damaged or unbalanced blade
friction clutch worn
tighten screws
check blade tightening
balance or replace blade
replace friction washers
Engine runs irregular
air filter dirty
bent / damaged throttle cable
spark plug dirty
clean air filter or replace
adjust / replace cable
clean plug
Low quality cut
blade is blunt
cutting height too low
engine rpm too low
sharpen blade
adjust cutting height
set Eng. Reg. Lever to max.
Mower does not collect properly
too low engine rpm
cutting height set too low with high
grass
blade worn
catcher fabric clogged
set Eng. Reg. Lever to max.
adjust cutting height
replace blade
clean catcher or replace
18 TROUBLESHOOTING
TROUBLESHOOTING
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 38
ERSATZTEILE / SPARE PARTS
H I N W E I S
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden
I M P O RT AN T
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts
19 ERSATZTEILE / SPARE PARTS
19.1 Ersatzteilbestellung
Mit Zipper-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die
optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Lebensdauer.
Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, dass Sie am Ende
dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung
an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie
der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
19.2 Spare parts order
With original Zipper spare parts you use parts that are attuned to each other shorten the installation time and elongate your machines lifespan.
By the order of spare parts use the service formular that you can find at the end of this manual. Make always a note of the type, spare part number and a definition of the machine. That
there are no mistakes, we recommend to make a copy of the spare part list where you can
mark with a pen the spare parts which you order.
You find the order address in the preface of this operation manual.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 39
19.3 ZI-BRM35
ERSATZTEILE / SPARE PARTS
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 40
ERSATZTEILE / SPARE PARTS
Part
No.
Description
Qty
Part
No.
Description
Qty
1
Nail ST4.2x16-C-
1
61
oil seal
1
2
cover
1
62
retaining ring
2
3
traction
1
63
valve guides
2
4
nut M6
3
64
piston pin
1
5
windscreen
1
65
shaft key 4.0x6.5x16
1
6
anti casing
1
66
connecting rod shank
1
7
clamp
1
67
oil level gauge
1
8
bolt 3 68
gasket series
8
9
flywheel nut
1
69
oil filler pipe
1
10
ignition knob bolt
2
70
O ing 20X2.65
1
11
pipeline
1
71
oil drain plug screw
1
12
wheelbush
1
72
gasket series
1
13
blower
1
73
lower crankcase
1
14
flywheel parts
1
74
flat washer
1
15
nail M6X20
2
75
speed governor
1
16
wind deflector
1
76
oil block
1
17
head oilseal
2
77
speed governor plate
1
18
bolt M6X25
1
78
bolt M6X12
1
19
ignition coil
1
79
crankcase gasket
1
20
upper crankcase
1
80
crankcase pin
2
21
bolt block
2
81
crankshaft gear washer
1
22
bolt 1 82
crankshaft gear
1
23
oil ring comp
1
83
crankshaft
1
24
piston ring 2
1
84
connecting rod cap
1
25
piston ring 1
1
85
connecting rod bolts
2
26
cylinder head gasket
1
86
bearing 205
1
27
locating bush
2
87
oil seal
1
28
exhaust valve
1
88
idle adjusting spring
1
29
intake valve
1
89
throttle rod
1
30
exhaust valve housing washer 1 90
angular rod
1
31
intake valve housing washer
1
91
fastening bolt
1
32
cylinder head
1
92
accelerate arm
1
33
graphite pad
1
93
air choke rod
1
34
airflow blocker
1
94
pressure regulation spring
1
35
exhaust muffler
1
95
bolt M5X20
1
36
studs
2
96
bolt M5X35
1
37
enclosure
1
97
governor plate
1
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 41
ERSATZTEILE / SPARE PARTS
38
washer 5
2
98
governing spring
1
39
screw M5X10
2
99
governor plate
1
40
spark plug
1
100
bolt M5X20
2
41
bolts for cyl cover
4
101
bolt M6X12
2
42
push rod holder
1
102
pressure plate
1
43
rocker stud
2
103
round wire snap ring
1
44
putter
3
104
spring axis reducing valve
1
45
swing arms
2
105
spring reducing valve
1
46
swing arm nuts
2
106
flyweight
1
47
gasket
1
107
flyweight guide pin
1
48
power nut
2
108
swingarm revolving shaft
1
49
bolts M6X16
4
109
swingarm reduced pressure
1
50
cylinder head cover
1
110
camshaft
1
51
carburetor stud
2
111
tappet
2
52
carburetor knee plate
1
112
nut M5
1
53
carburetor knee plate
1
113
plate 5
1
54
carburetor pad
1
114
plate 5
1
55
carburetor
1
115
plate 1 56
carburetor gasket
1
116
bolt M3X5
1
57
air filter
1
117
cushion shield
1
58
rubber hose
1
118
press plate
1
59
upper seat of valve spring
2
119
brake gear
1
60
valve spring
2
120
plastic clamp
1
1 121
oil tube clamp spring
1
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 42

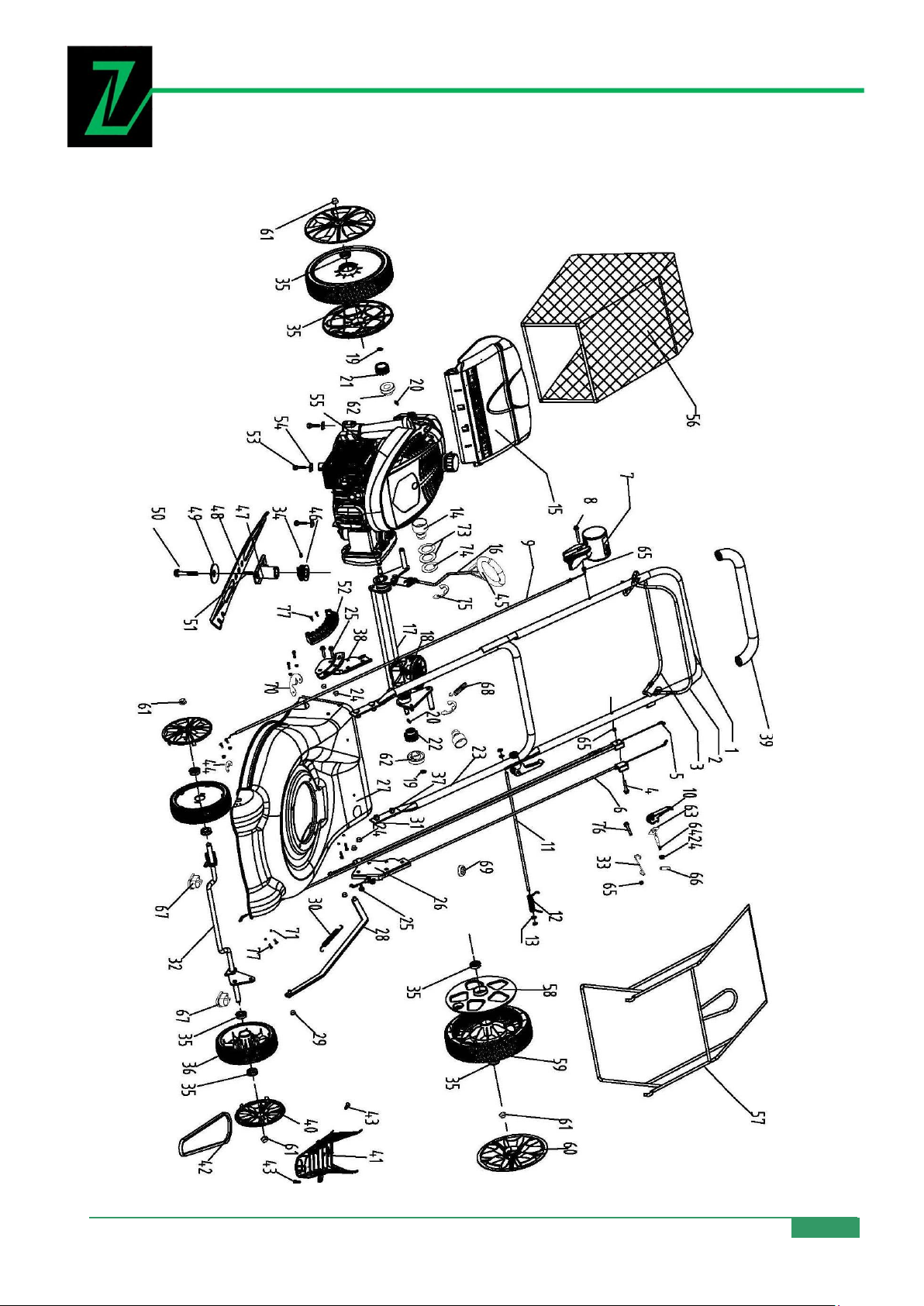

19.4 ZI-BRM40
ERSATZTEILE / SPARE PARTS
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 43
ERSATZTEILE / SPARE PARTS
Part
No.
Description
Qty
Part
No.
Description
Qty
1
Up handrail
1
40
Front dust cover
2
2
Flame rod
1
41
Belt protective cover
1
3
Drive rod
1
42
Leather belt
1
4
Bolt 6×35
1
43
Screw 5x6
3
5
Drive cable
1
44
Fixed wire
2
6
Flame cable assembly
1
45
handle
1
7
throttle
1
46
pulley
1
8
Bolt 6×50
1
47
Positioning units
1
9
throttle cable assembly
1
48
Cutting knife
1
10
Locking handle
2
49
washer
1
11
The long axis
1
50
Bolt 10x60
1
12
spring
2
51
Flat keys
1
13
Retainer Ø6
4
52
Stall board
1
14
Bearing units
2
53
Bolt 8x30
3
15
Grass cover
1
54
Flat gasket
3
16
Hand shank
1
55
Gasoline engine
1
17
Rear axle
1
56
Collection bags
1
18
transmission
1
57
stent bags
1
19
Ring opening
2
58
Grass cover
2
20
Cylindrical pin
1
59
rear
2
21
Right gear
1
60
Rear dust cover
2
22
Left gear
1
61
Nut M10
4
23
Under handrails
1
62
bearing
2
24
Nut 8
8
63
gasket
2
25
Bolt 8x16
3
64
bolt 2 26
Left connecting plates
1
65
Nut M6
3
27
shell 1 66
Cylindrical pin
1
28
Connecting rod
1
67
Fixed circle
2
29
Forelock Ø 1,5
2
68
spring
1
30
Spring
1
69
Protective ring
1
31
Flat head bolts 8
4
70
Bearing sets of fixed fork
2
32
Front axle
1
71
Nut M6
10
33
Hanging wire hook
1
72
Bolt 6x12
4
34
Bolt 6x8
1
73
Gasket
2
35
bearing
8
74
Gasket
1
36
Front wheel
2
75
Retainer Ø19
2
37
Nut M8
4
76
Bolt M6x30
1
38
Right connection plates
1
77
Flat head bolts M4x12
6
39
Sponge cover
1
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 44

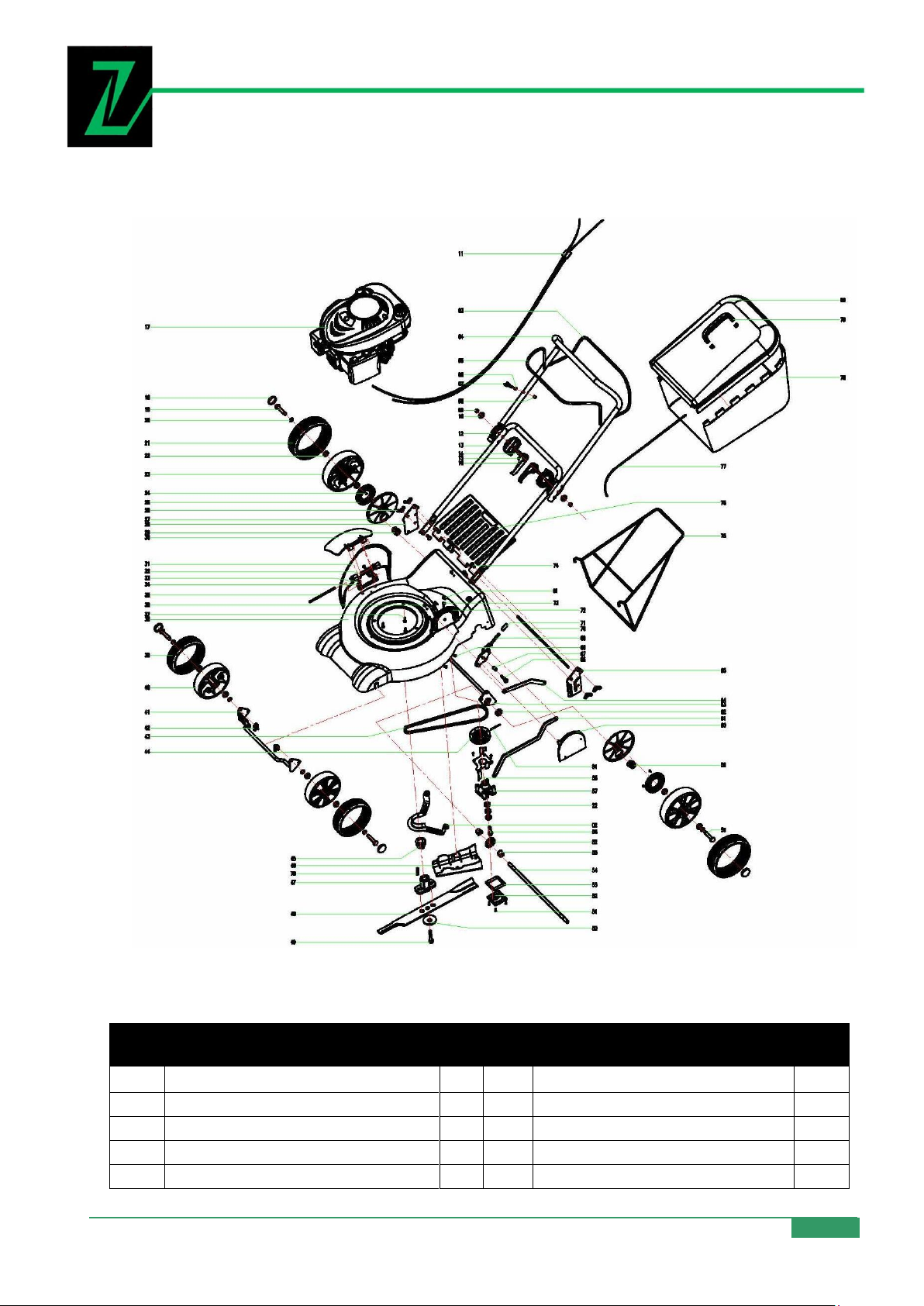

19.5 ZI-BRM60
Part
No.
Description
Qty
Part
No.
Description
Qty
1
ST screw ST3.5*20
2
42
front wheel washer
2
2
active wheel cover
1
43
belt
1 3 clutch control lever
1
44
driven wheel
1 4 master control rob
1
45
driven strap wheel
1 5 control lever
1
46
shield
1
ERSATZTEILE / SPARE PARTS
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 45
ERSATZTEILE / SPARE PARTS
6
hex.nut M6
3
47
blade support
1
7
cord hook
1
48
blade
1
8
cap nut M6
2
49
Blade bolt
1
9
Type 2 nonmetal embedded a
lock nut M8
2
50
wing gasket
1
10
lock nut set
2
51
hex. Bolt M5*10
8
11
Speed regulation and cable
components
1
52
Umbrella tooth cabinet
1
12
Coupling gear
4
53
Cabinet gaskets
1
13
Coupling gear
1
54
Transmission shaft
1
14
locking bolt
2
55
oil bearing
2
15
spring cylindrical pin
2
56
Umbrella tooth
1
16
knob
2
57
Umbrella tooth cabinet
1
17
1P65F engine assembly
1
58
wheel guide plate
1
18
wheel cover
4
59
left gear 14
1
19
left shaft 12 right shaft 12
2
60
Protection to reset to higher
1
20
washer 12
6
61
front bindiny mechanism
1
21
rear wheel
2
62
Rolling bearing
6001(12*28*8)
2
22
Rolling bearing
61901 12*24*6
8
63
rear long rob shaft
1
23
200 hub
2
64
rear bindiny mechanism
1
24
ST screw ST4.2*20
2
65
handrail bracket
1
25
gear 55
2
66
handle bolt
1
26
butterfly nut M8
4
67
handle bush
1
27
dust-proof cover
2
68
hex. Bolt M8
2
28
Handrail or so stents
1
69
adjustment handle
1
29
left gear 14
1
70
cover plate shaft
1
30
side discharge plate
1
71
handle
1
31
side discharge cover
1
72
gear plate
1
32
wrested spring
2
73
hex.bolt M8*15
2
33
M6*15
3
74
semicircle coach bolt diameter
M8*20
4
34
Side row stents
1
75
crasscather bracket
1
35
Side row stents shaft
1
76
rear cover
1
36
pan-head screw with tapping
screw
2
77
nylon rope
1
37
Hex.Bolt M8*25
3
78
grasscatcher assembly
1
38
deck
1
79
Grass box handle
1
39
front wheel
2
80
Grass box
1
40
178 hub
2
81
spring cylindrical pin 5*80
1
41
front Long pole shaft
1
82
Umbrella tooth
1
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 46
KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY
I n v e r k e h r b r i n g e r / D i s t r i b u t o r
Z.I.P.P.E.R® AUSTRIA GmbH
AT-4710 Grieskirchen, Gewerbepark Schlüsslberg 8
Tel.: +43/72480/61116-701; Fax.: +43/7248/61116-721
www.zipper-maschinen.at
office@zipper-maschinen.at
Bezeichnung / name
Benzinrasenmäher / Gasoline lawn mower
Type / model
ZI-BRM35, ZI-BRM40, ZI-BRM60
EG-Richtlinie / EC-directive(s)
2006/42/EG
2004/108/EG
2000/14/EG
2004/26/EG
Angewandte Normen / applicable Stanards
EN 836:+A1+A2+A3+AC; EN ISO 14982; EN ISO 3744;
EN ISO 11094
Grieskrichen, 12.04.2013
Ort / Datum
Unterschrift
Erich Humer (Ge-
schäftsführer)
20 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF
CONFORMITY
Hiermit erklären wir, dass die oben genannte Maschine den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an
der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 47
GEWÄHRLEISTUNG
21 GEWÄHRLEISTUNG
1.) Gewährleistung:
Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist
von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr,
beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche
nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.
2.) Meldung:
Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen
Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen
ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.
3.) Bestimmungen:
a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Origi-
nalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch
auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am
Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen
Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem
Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen,
Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter,
Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen,
Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der
Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht
autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder
Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung
gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei
der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung
des Gerätes.
4.) Schadensersatzansprüche und sonstige Haftungen:
Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines
Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 48
WARRANTY GUIDELINES
22 WARRANTY GUIDELINES
1.) Warranty:
Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty period of
2 years for amateur use; and warranty period of 1 year for professional use, starting with the purchase of
the final consumer. In case of defects during this period, which are not excluded by paragraph 3, ZIPPER
will repair or replace the machine at its own discretion.
2.) Report:
In order to check the legitimacy of warranty claims, the final consumer must contact his dealer. The dealer
has to report in written form the occurred defect to ZIPPER. If the warranty claim is legitimate, ZIPPER will
pick up the defective machine from the dealer. Returned shippings by dealers which have not been coordinated with ZIPPER, will not be accepted and refused.
3.) Regulations:
a) Warranty claims will only be accepted, when a copy of the original invoice or cash voucher from the trad-
ing partner of ZIPPER is enclosed to the machine. The warranty claim expires if the accessories belonging
to the machine are missing.
b) The warranty does not include free checking, maintenance, inspection or service works on the machine.
Defects due to incorrect usage of the final consumer or his dealer will not be accepted as warranty claims
either. Some examples: usage of wrong fuel, frost damages in water tanks, leaving fuel in the tank during
the winter, etc.
c) Defects on wear parts are excluded, e.g. carbon brushes, collection bags, knives, cylinders, cutting
blades, clutches, sealings, wheels, saw blades, splitting crosses, riving knives, riving knife extensions, hydraulic oils, oil/air/fuel filters, chains, spark plugs, sliding blocks, etc.
d) Also excluded are damages on the machine caused by incorrect or inappropriate usage, if it was used for
a purpose which the machine is not supposed to, ignoring the user manual, force majeure, repairs or technical manipulations by not authorized workshops or by the customer himself, usage of non-original ZIPPER
spare parts or accessories.
e) After inspection by our qualified personnel, resulted costs (like freight charges) and expenses for not legitimated warranty claims will be charged to the final customer or dealer.
f) In case of defective machines outside the warranty period, we will only repair after advance payment or
dealer’s invoice according to the cost estimate (incl. freight costs) of ZIPPER.
g) Warranty claims can only be granted for customers of an authorized ZIPPER dealer who directly purchased the machine from ZIPPER. These claims are not transferable in case of multiple sales of the machine.
4.) Claims for compensation and other liabilities:
The liability of company ZIPPER is limited to the value of goods in all cases. Claims for compensation because of poor performance, lacks, damages or loss of earnings due to defects during the warranty period
will not be accepted. ZIPPER insists on its right to subsequent improvement of the machine.
Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at
Benzinrasenmäher / Gasoline lawn mower ZI-BRM35 / ZI-BRM40 / ZI-BRM60 Seite 49
Loading...
