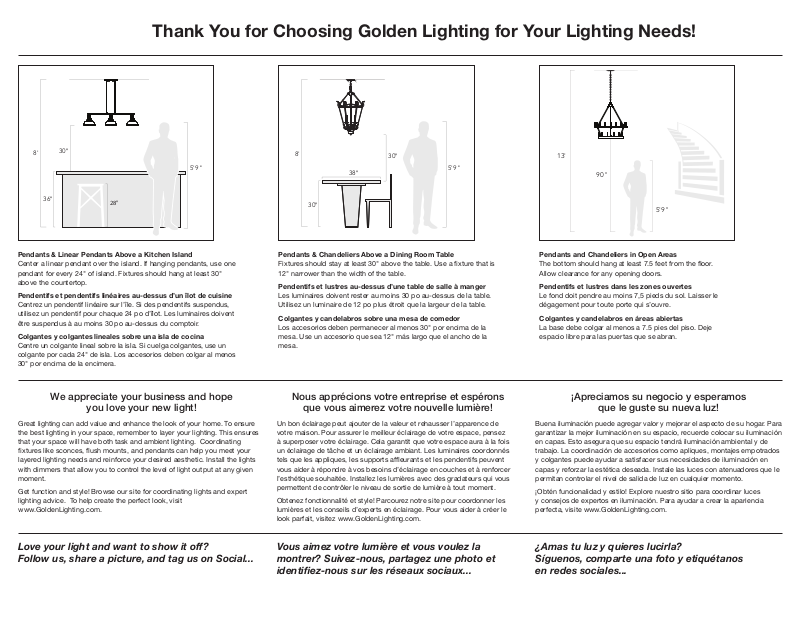

Thank You for Choosing Golden Lighting for Your Lighting Needs!
30"
8'
5'9"
8'
38"
30"
5'9"
13'
90"
36"
Pendants & Linear Pendants Above a Kitchen Island
Center a linear pendant over the island. If hanging pendants, use one
pendant for every 24" of island. Fixtures should hang at least 30"
above the countertop.
Pendentifs et pendentifs linéaires au-dessus d’un îlot de cuisine
Centrez un pendentif linéaire sur l’île. Si des pendentifs suspendus,
utilisez un pendentif pour chaque 24 po d’îlot. Les luminaires doivent
être suspendus à au moins 30 po au-dessus du comptoir.
Colgantes y colgantes lineales sobre una isla de cocina
Centre un colgante lineal sobre la isla. Si cuelga colgantes, use un
colgante por cada 24" de isla. Los accesorios deben colgar al menos
30" por encima de la encimera.
28"
We appreciate your business and hope
you love your new light!
Great lighting can add value and enhance the look of your home. To ensure
the best lighting in your space, remember to layer your lighting. This ensures
that your space will have both task and ambient lighting. Coordinating
xtures like sconces, ush mounts, and pendants can help you meet your
layered lighting needs and reinforce your desired aesthetic. Install the lights
with dimmers that allow you to control the level of light output at any given
moment.
Get function and style! Browse our site for coordinating lights and expert
lighting advice. To help create the perfect look, visit
www.GoldenLighting.com.
30"
Pendants & Chandeliers Above a Dining Room Table
Fixtures should stay at least 30" above the table. Use a xture that is
12" narrower than the width of the table.
Pendentifs et lustres au-dessus d’une table de salle à manger
Les luminaires doivent rester au moins 30 po au-dessus de la table.
Utilisez un luminaire de 12 po plus étroit que la largeur de la table.
Colgantes y candelabros sobre una mesa de comedor
Los accesorios deben permanecer al menos 30" por encima de la
mesa. Use un accesorio que sea 12" más largo que el ancho de la
mesa.
Nous apprécions votre entreprise et espérons
que vous aimerez votre nouvelle lumière!
Un bon éclairage peut ajouter de la valeur et rehausser l’apparence de
votre maison. Pour assurer le meilleur éclairage de votre espace, pensez
à superposer votre éclairage. Cela garantit que votre espace aura à la fois
un éclairage de tâche et un éclairage ambiant. Les luminaires coordonnés
tels que les appliques, les supports afeurants et les pendentifs peuvent
vous aider à répondre à vos besoins d’éclairage en couches et à renforcer
l’esthétique souhaitée. Installez les lumières avec des gradateurs qui vous
permettent de contrôler le niveau de sortie de lumière à tout moment.
Obtenez fonctionnalité et style! Parcourez notre site pour coordonner les
lumières et les conseils d’experts en éclairage. Pour vous aider à créer le
look parfait, visitez www.GoldenLighting.com.
5'9"
Pendants and Chandeliers in Open Areas
The bottom should hang at least 7.5 feet from the oor.
Allow clearance for any opening doors.
Pendentifs et lustres dans les zones ouvertes
Le fond doit pendre au moins 7,5 pieds du sol. Laisser le
dégagement pour toute porte qui s’ouvre.
Colgantes y candelabros en áreas abiertas
La base debe colgar al menos a 7.5 pies del piso. Deje
espacio libre para las puertas que se abran.
¡Apreciamos su negocio y esperamos
que le guste su nueva luz!
Buena iluminación puede agregar valor y mejorar el aspecto de su hogar. Para
garantizar la mejor iluminación en su espacio, recuerde colocar su iluminación
en capas. Esto asegura que su espacio tendrá iluminación ambiental y de
trabajo. La coordinación de accesorios como apliques, montajes empotrados
y colgantes puede ayudar a satisfacer sus necesidades de iluminación en
capas y reforzar la estética deseada. Instale las luces con atenuadores que le
permitan controlar el nivel de salida de luz en cualquier momento.
¡Obtén funcionalidad y estilo! Explore nuestro sitio para coordinar luces
y consejos de expertos en iluminación. Para ayudar a crear la apariencia
perfecta, visite www.GoldenLighting.com.
Love your light and want to show it off?
Follow us, share a picture, and tag us on Social...
Vous aimez votre lumière et vous voulez la
montrer? Suivez-nous, partagez une photo et
identiez-nous sur les réseaux sociaux...
¿Amas tu luz y quieres lucirla?
Síguenos, comparte una foto y etiquétanos
en redes sociales...
Page 2
How to Identify the Fixture’s Wires
Comment identier les ls du luminaire
Cómo identicar los cables del dispositivo
Fils de L’appareil DéClairage
Fixture Wires
Cables del Artefacto
Hot
Chargé
Vivo
House Wires
Fils de la Maison
Cables De La Casa
Hot
Chargé
Vivo
H
C
D
A
B
E
F
K
Neutral
Neutre
Neutro
Ground
Mise à la Terre
Cable De Tierra
Hot: Smooth, Black, or Transparent with Black Inner Thread
Chargé: Lisse, noir ou transparent avec letage intérieur noir
Vivo: Suave, negro o transparente con hilo interior negro
Neutral: Ribbed, White or Transparent with White Inner Thread
Neutre: Côtelé, blanc ou transparent avec letage intérieur blanc
Neutro: Acanalado, blanco o transparente con hilo interior blanco
Ground: Copper, Bare Metal, Green, or Transparent Inner Thread
Mise à la Terre: Filetage intérieur en cuivre, métal nu,
vert ou transparent
Cable De Tierra: Rosca interior de cobre, metal desnudo,
verde o transparente
Neutral
Neutre
Neutro
Ground
Mise à la Terre
Cable De Tierra
G
I
J
K
L
M
Page 3
ENGLISH
For Customer Service, contact the place of purchase to
arrange for replacement parts.
IMPORTANT:
• All installation work should be done by accredited professional.
• Shut off power supply at fuse or circuit breaker!
• Use only the specied bulbs. Do not exceed the maximum wattage!
Assembly Instructions:
PREPARING FOR INSTALLATION
Carefully remove the new xture from the carton as well as the yellow bag
that holds all of the parts. See the important notes above. Shut off power
at the circuit breaker and remove old xture from wall, including the old
mounting strap. 1. From the parts bag remove the mounting strap assembly.
One end of the threaded nipple (F) should be attached to mounting strap (A)
with hex nut (C) and washer (D) in place. 2. Pull the house wires through the
center of the mounting strap (A). Place mounting strap (A) over the junction
box and secure in place with mounting screws (B) and a screwdriver. Tighten
the screws securely.
ASSEMBLING THE FIXTURE
3. Measure to determine the correct length of chain (J) needed for proper
hanging height. If necessary, use a pair of pliers to open and remove any
excess chain. Attach chain connectors (K) to each end of the chain (J). Attach
one end of the chain connectors/chains to the top loop (L) and connect the
remaining chain connector/chain to the canopy loop (H). Close the chain
connectors to secure. Feed the xture’s wires through the chain (J) (every
three links or so). Feed the xture’s wire through the canopy loop (H) and
canopy (G). Slide canopy loop collar (I) and canopy (G) onto the chain/wire.
CONNECTING THE WIRES
4. Have an assistant support the xture’s weight while completing the wiring.
Refer to the wiring diagram and attach the xture’s wires to the power supply
wires from the junction box. Attach the xture’s wires to the power supply
wires from the junction box. Connect Hot to Hot (transparent wire with black
inner thread, black, or smooth wire) Neutral to Neutral (transparent wire with
white inner thread, white, or ribbed wire), and Ground to Ground (transparent
wire with green inner thread, green wire, or copper). Twist the ends of the wire
pairs together, and then twist on a wire connector. Make sure all twists are in
the same direction. If there is no house ground wire coming from the junction
box, locate the ground screw (E) on the mounting bracket/mounting strap and
wrap the xture’s ground wire around the ground screw. Use a screwdriver to
tighten the top of the ground screw (E) onto the wires and into the mounting
bracket/mounting strap. Tuck the wires into the junction box.
FINISHING THE INSTALLATION
5. Push canopy (G) up to the ceiling and slide canopy loop collar (I) up
beneath the canopy. Tightly thread canopy loop collar (I) onto canopy loop
(H) to secure canopy (G) in place. 6. Install light bulbs (not provided) in
accordance with the xture’s specications. Do not exceed the maximum
recommended wattage. Your installation is complete. Turn on the power and
test the xture.
FRANÇAIS
Pour le service client, contactez le lieu d’achat pour
organiser les pièces de rechange.
• IMPORTANTE
• Tous les travaux d’installation doivent être effectués par un profes-
sionnel accrédité.
• Coupez l’alimentation électrique au fusible ou au disjoncteur!
• Utilisez uniquement les ampoules spéciées. Ne dépassez pas la
puissance maximale!
Instructions de montage:
PRÉPARATION À L’INSTALLATION
Retirez soigneusement le nouveau luminaire du carton ainsi que le sac jaune
contenant toutes les pièces. Voir les notes importantes ci-dessus. Coupez
l’alimentation au disjoncteur et retirez l’ancien appareil du mur, y compris
l’ancienne sangle de montage. 1. Du sac de pièces, retirez l’ensemble de la
sangle de montage. Une extrémité du mamelon leté (F) doit être attachée
à la sangle de montage (A) avec l’écrou hexagonal (C) et la rondelle (D) en
place. 2. Tirez les ls de la maison à travers le centre de la sangle de montage
(A). Placez la sangle de montage (A) sur la boîte de jonction et xez-la en
place avec des vis de montage (B) et un tournevis. Serrez fermement les vis.
MONTAGE DU FIXTURE
3. Mesurez pour déterminer la bonne longueur de chaîne (J) nécessaire pour
une hauteur de suspension appropriée. Si nécessaire, utilisez une paire de
pinces pour ouvrir et retirer tout excédent de chaîne. Fixez les connecteurs
de chaîne (K) à chaque extrémité de la chaîne (J). Attachez une extrémité des
connecteurs de chaîne / chaînes à la boucle supérieure (L) et connectez le
connecteur de chaîne / chaîne restant à la boucle de la verrière (H). Fermez
les connecteurs de chaîne pour sécuriser. Faites passer les ls de l’appareil
à travers la chaîne (J) (tous les trois maillons environ). Faites passer le l de
l’appareil à travers la boucle de la verrière (H) et la verrière (G). Glissez le
collier de boucle de la canopée (I) et la canopée (G) sur la chaîne / le l.
CONNEXION DES FILS
4. Demandez à un assistant de supporter le poids de l’appareil tout en
effectuant le câblage. Reportez-vous au schéma de câblage et xez les ls
de l’appareil aux ls d’alimentation de la boîte de jonction. Fixez les ls de
l’appareil aux ls d’alimentation de la boîte de jonction. Connectez chaud
à chaud (l transparent avec letage intérieur noir, l noir ou lisse) Neutre à
neutre (l transparent avec letage intérieur blanc, l blanc ou nervuré) et Terre
à la terre (l transparent avec letage intérieur vert, l vert , ou cuivre). Tordez
les extrémités des paires de ls ensemble, puis tordez sur un connecteur de
l. Assurez-vous que toutes les torsions sont dans la même direction. S’il n’y
a pas de l de terre de la maison provenant de la boîte de jonction, localisez
la vis de mise à la terre (E) sur le support de montage / la sangle de montage
et enroulez le l de terre de l’appareil autour de la vis de mise à la terre.
Utilisez un tournevis pour serrer le haut de la vis de mise à la terre (E) sur les
ls et dans le support de montage / la sangle de montage. Rentrez les ls
dans la boîte de jonction.
FIN DE L’INSTALLATION
5. Poussez l’auvent (G) jusqu’au plafond et faites glisser le collier de boucle
de l’auvent (I) sous l’auvent. Enlez fermement le collier de la boucle de
l’auvent (I) sur la boucle de l’auvent (H) pour xer l’auvent (G) en place. 6.
Installez les ampoules (non fournies) conformément aux spécications du
luminaire. Ne dépassez pas la puissance maximale recommandée. Votre
installation est terminée. Mettez l’appareil sous tension et testez l’appareil.
ESPAÑOL
Para obtener servicio al cliente, comuníquese con el
lugar de compra para solicitar piezas de repuesto.
• IMPORTANTE:
• Todo el trabajo de instalación debe ser realizado por un profesional
acreditado.
• ¡Apague el suministro de electricidad en el fusible o disyuntor!
• Utilice solo las bombillas especicadas. ¡No exceda la potencia
máxima!
Instrucciones de montaje:
PREPARACIÓN PARA LA INSTALACIÓN
Retire con cuidado el nuevo accesorio de la caja, así como la bolsa amarilla
que contiene todas las piezas. Vea las notas importantes arriba. Apague
la energía en el disyuntor y retire el artefacto viejo de la pared, incluyendo
la correa de montaje vieja. 1. De la bolsa de piezas, retire el conjunto de la
correa de montaje. Un extremo de la boquilla roscada (F) debe jarse a la
correa de montaje (A) con la tuerca hexagonal (C) y la arandela (D) en su lugar.
2. Pase los cables de la casa a través del centro de la correa de montaje (A).
Coloque la correa de montaje (A) sobre la caja de conexiones y asegúrela en
su lugar con los tornillos de montaje (B) y un destornillador. Apriete bien los
tornillos.
MONTAJE DEL APARATO
3. Mesurez pour déterminer la bonne longueur de chaîne (J) nécessaire pour
une hauteur de suspension appropriée. Si nécessaire, utilisez une paire de
pinces pour ouvrir et retirer tout excédent de chaîne. Fixez les connecteurs
de chaîne (K) à chaque extrémité de la chaîne (J). Attachez une extrémité des
connecteurs de chaîne / chaînes à la boucle supérieure (L) et connectez le
connecteur de chaîne / chaîne restant à la boucle de la verrière (H). Fermez
les connecteurs de chaîne pour sécuriser. Faites passer les ls de l’appareil
à travers la chaîne (J) (tous les trois maillons environ). Faites passer le l de
l’appareil à travers la boucle de la verrière (H) et la verrière (G). Glissez le
collier de boucle de la canopée (I) et la canopée (G) sur la chaîne / le l.
CONECTANDO LOS CABLES
4. Haga que un asistente apoye el peso del dispositivo mientras completa
el cableado. Consulte el diagrama de cableado y conecte los cables
del dispositivo a los cables de la fuente de alimentación de la caja de
conexiones. Conecte los cables del dispositivo a los cables de la fuente
de alimentación de la caja de conexiones. Conecte Vivo a Vivo (cable
transparente con rosca interior negra, cable negro o liso) Neutro a Neutro
(cable transparente con rosca interior blanca, cable blanco o estriado) y Tierra
a Tierra (cable transparente con rosca interior verde, cable verde , o cobre).
Tuerza los extremos de los pares de cables y luego gírelos en un conector
de cables. Asegúrese de que todos los giros estén en la misma dirección. Si
no hay un cable de tierra de la casa proveniente de la caja de conexiones,
ubique el tornillo de tierra (E) en el soporte de montaje / correa de montaje
y enrolle el cable de tierra del dispositivo alrededor del tornillo de tierra. Use
un destornillador para apretar la parte superior del tornillo de tierra (E) en los
cables y en el soporte de montaje / correa de montaje. Meta los cables en la
Page 4
caja de conexiones.
TERMINANDO LA INSTALACIÓN
5. Empuje la capota (G) hacia el techo y deslice el collar del lazo de la capota
(I) por debajo de la capota. Enrosque rmemente el collar del lazo del dosel
(I) en el lazo del dosel (H) para asegurar el dosel (G) en su lugar. 6. Instale las
bombillas (no incluidas) de acuerdo con las especicaciones del artefacto.
No exceda la potencia máxima recomendada. Tu instalación está completa.
Encienda la alimentación y pruebe el dispositivo.
Loading...
