Page 1

ASSEMBLY INSTRUCTIONS

INSTRUCCIONES DE ARMADO

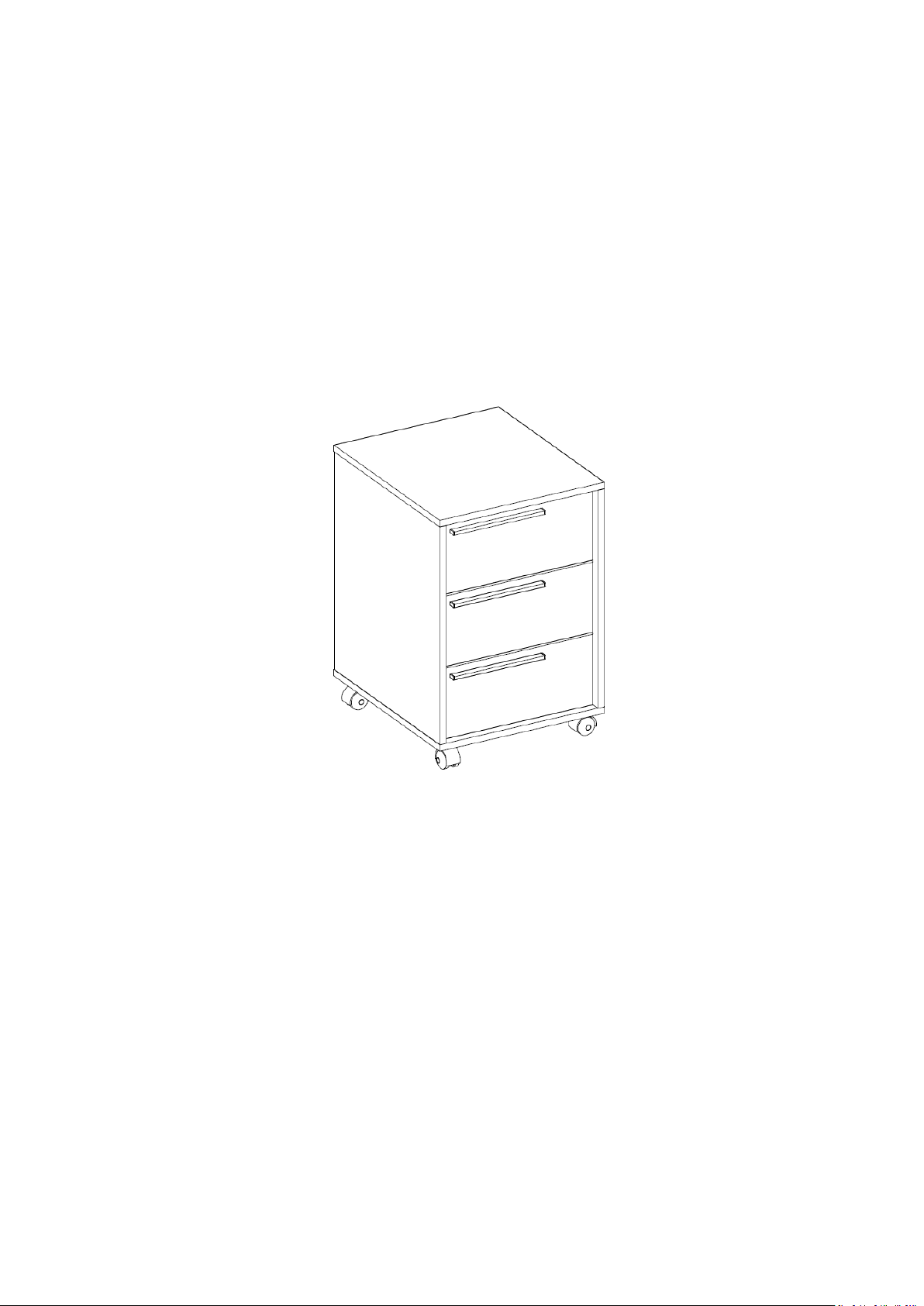

FILE CABINET

Archivador

Aprox. product weight 36.9 lbs. / 16,77 Kg. *

*Weight may vary +/- 5%.

THIS INFORMATION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

ESTE FOLLETO CONTIENE INFORMACIÓN DE SEGURIDAD IMPORTANTE. POR FAVOR, LEA Y GUÁRDELO PARA REFERENCIA FUTURA.

Page 2

GENERAL SAFETY INFORMATION

1. Please read the Assembly Instructions prior to assembling this product.

2. Remove all the hardware from the box and sort by type.

3. Check to see that all the hardware and parts are present BEFORE assembling.

4. To avoid damage, assemble the product on a sturdy, level and protective surface.

5. Please wait until all steps are completed before fully tightening bolts.

6. Make sure all bolts are tightly fastened before the unit is used.

INFORMACIÓN GENERAL DE SEGURIDAD

1. Lea las instrucciones de armado antes de ensamblar este producto.

2. Extraiga todo el hardware de la caja y ordene por tipo.

3. Verifique que todo el hardware y las piezas están presentes ANTES de ensamblar.

4. Para evitar daños, ensamble el producto sobre una superficie resistente, nivelada y con protección.

5. Espere hasta que todos los pasos se hayan completado antes de apretar completamente los

tornillos y accesorios.

6. Asegúrese de que todos los tornillos y accesorios estén bien apretados antes de usar la unidad.

Page 3

Note: Place a carpet or blanket in the assembly area to avoid damage to the parts during the process. Nota: Colocar una alfombra o manta en el area de armado para evitar daños en las piezas durante el proceso.

1 person 1 personas

Recommended space for assemble Espacio recomendado para el armado

Weight in pounds. / Peso en libras.

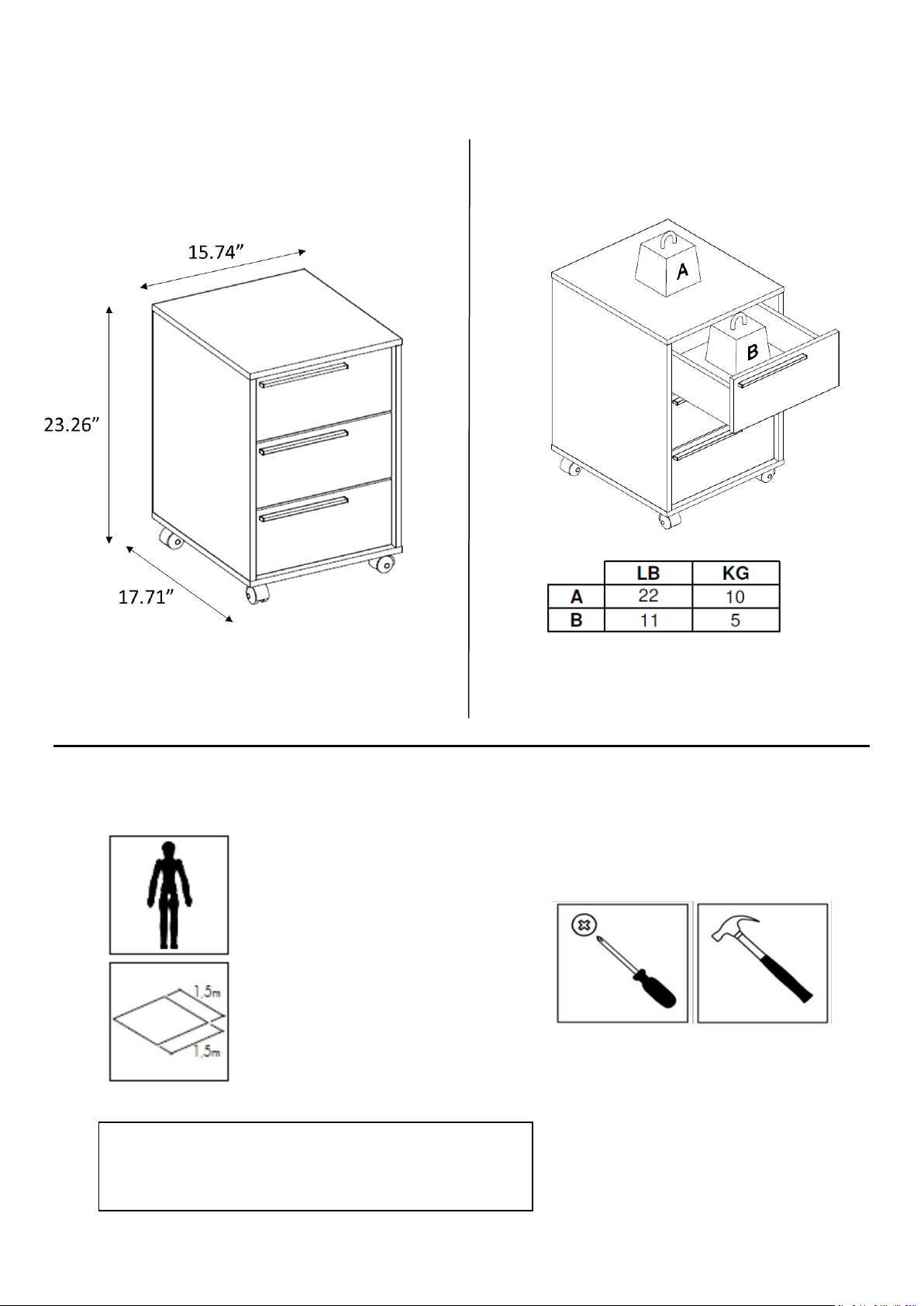

General Dimensions / Dimensiones Generales

Maximum weight supported

Peso máximo soportado

Note: weight must be evenly distributed. Nota: el peso debe estar distribuido uniformemente.

You will need / usted necesitará:

Tools not included / herramientas no incluidas

Page 4

Nº

DESCRIPTION - DESCRIPCIÓN

QTY.

Top base / Base superior

Bottom base / Base inferior

Left side / Lateral izquierdo

Right side / Lateral derecho

Front of drawer / Frontal de cajón superior

Back of drawer / Trasero de cajón

Bottom of Drawer / Fondo de Cajon

Backboard / Fondo

Left side of drawer / Lateral izquierdo de cajón

Right side of drawer /Lateral derecho de cajón

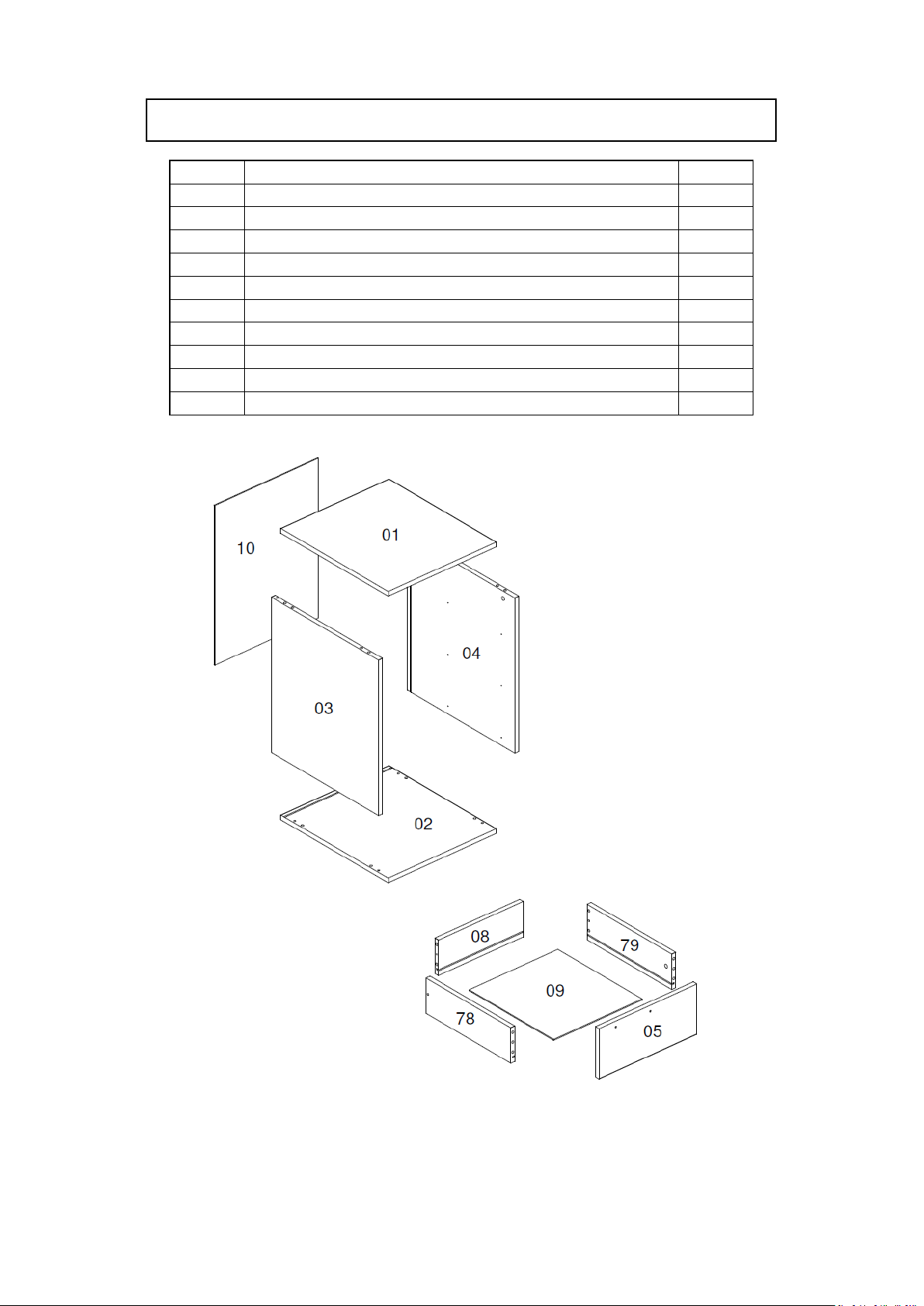

PARTS IDENTIFICATION / IDENTIFICACION DE PARTES

Page 5

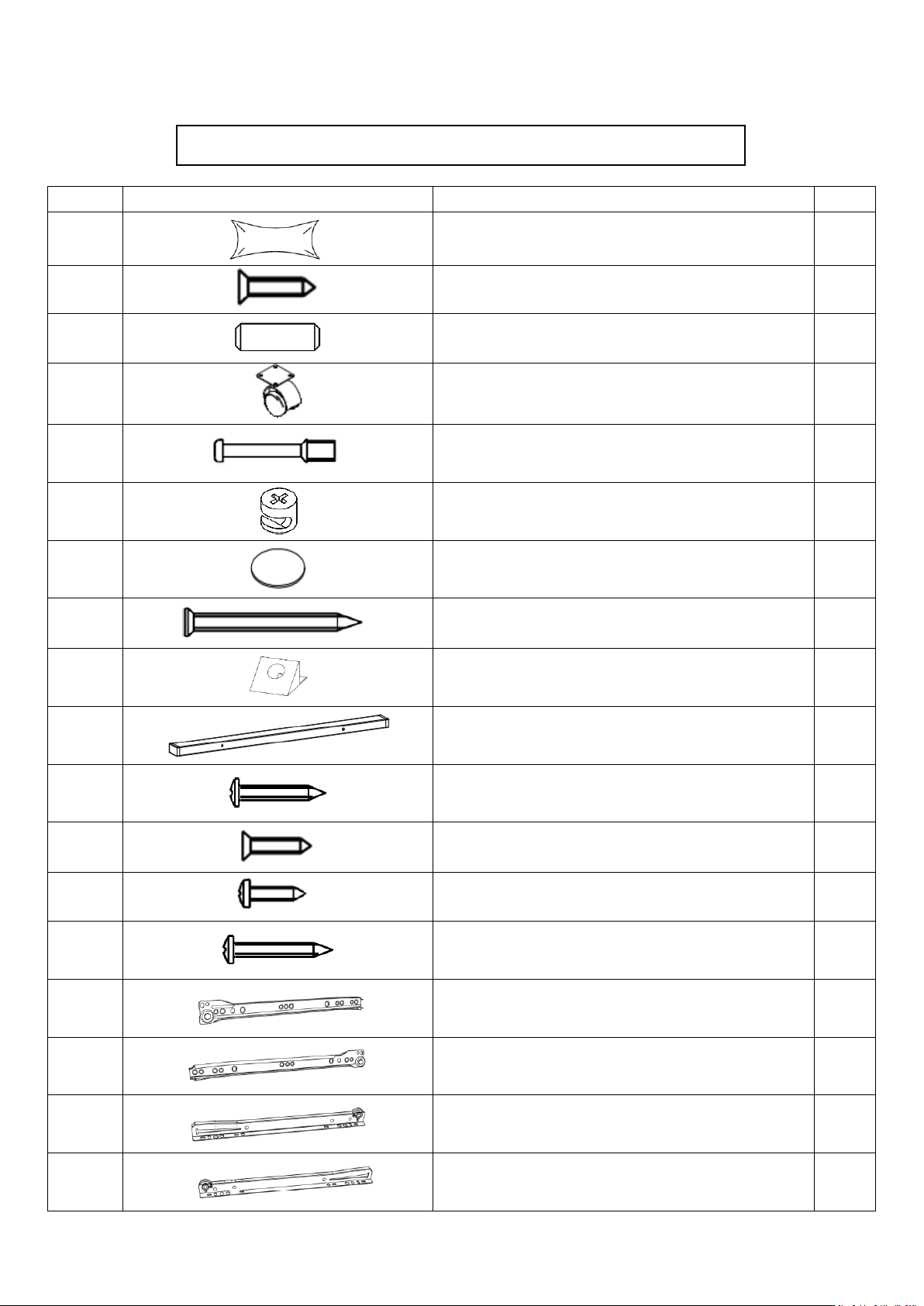

IDENTIFICATION OF ACCESSORIES / IDENTIFICACION DE ACCESORIOS

NUMBER

DESCRIPTION

QTY.

Glue / Pegamento

A8 Flat head screw / Tornillo cabeza plana (3,5 x 20 mm)

Wooden dowel / Pin (8 x 30 mm)

H6A

Caster / Ruedas

J Simple minifix screw / Tornillo minifix simple

Drum lock / Tambor minifix

M Adhesive bore patch / Tapón adhesivo

O Flat head screw / Tornillo cabeza plana (4,5 x 45 mm)

O1 Triangle support / Soporte triangular

Handle / Tirador

Flanged head screw / Tornillo cabeza flangeada (3,5 x 16

mm)

P5 Flat head screw / Tornillo cabeza plana (3.5 x 14 mm)

Pan head screw / Tornillo cabeza redondeada (3,5 x 14

mm)

Flanged head screw / Tornillo cabeza flangeada (3,5 x 25

mm)

Metallic left slide 350mm / corredera lateral izquierda

350mm

Metallic right slide 350 mm / Corredera lateral derecha

350mm

Left drawer slide 350mm / Corredera cajón izquierda

350mm

Right drawer slide 350 mm/ Corredera cajón derecha 350

Page 6

Page 7

PRE-ASSEMBLY / PRE- ARMADO

x4 E x4

Note: the two upper holes have to be facing up. Nota: los dos agujeros superiores deben estar hacia arriba.

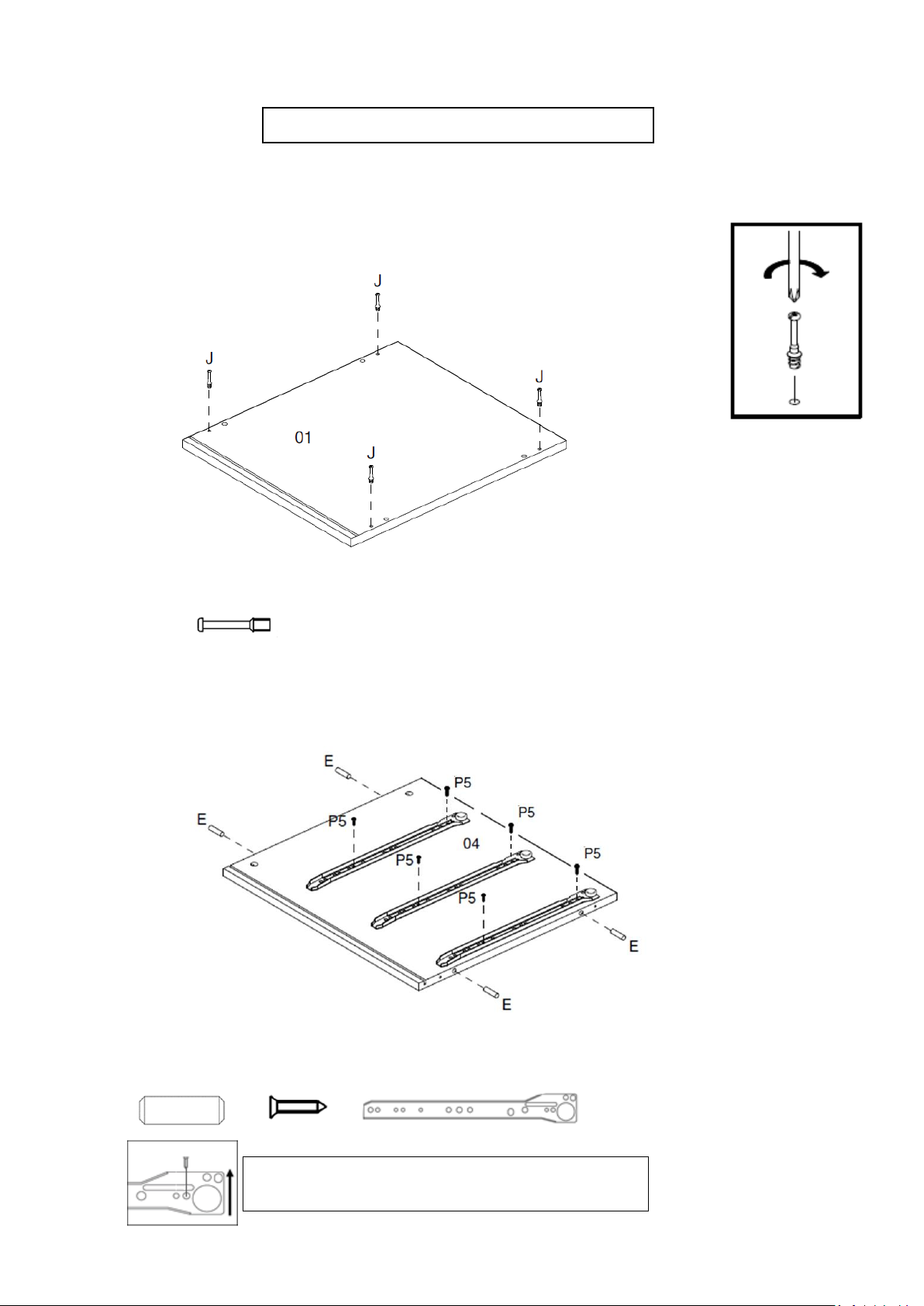

1. Fix simple minifix screw (J) to top base (01).

Fijar tornillo minifix simple (J) a base superior (01).

2. Fix wooden dowel (E) and metallic right slide (VB) to right side (4).

Fijar pin (E) y corredera lateral derecha (VB) a lateral derecho (4).

Page 8

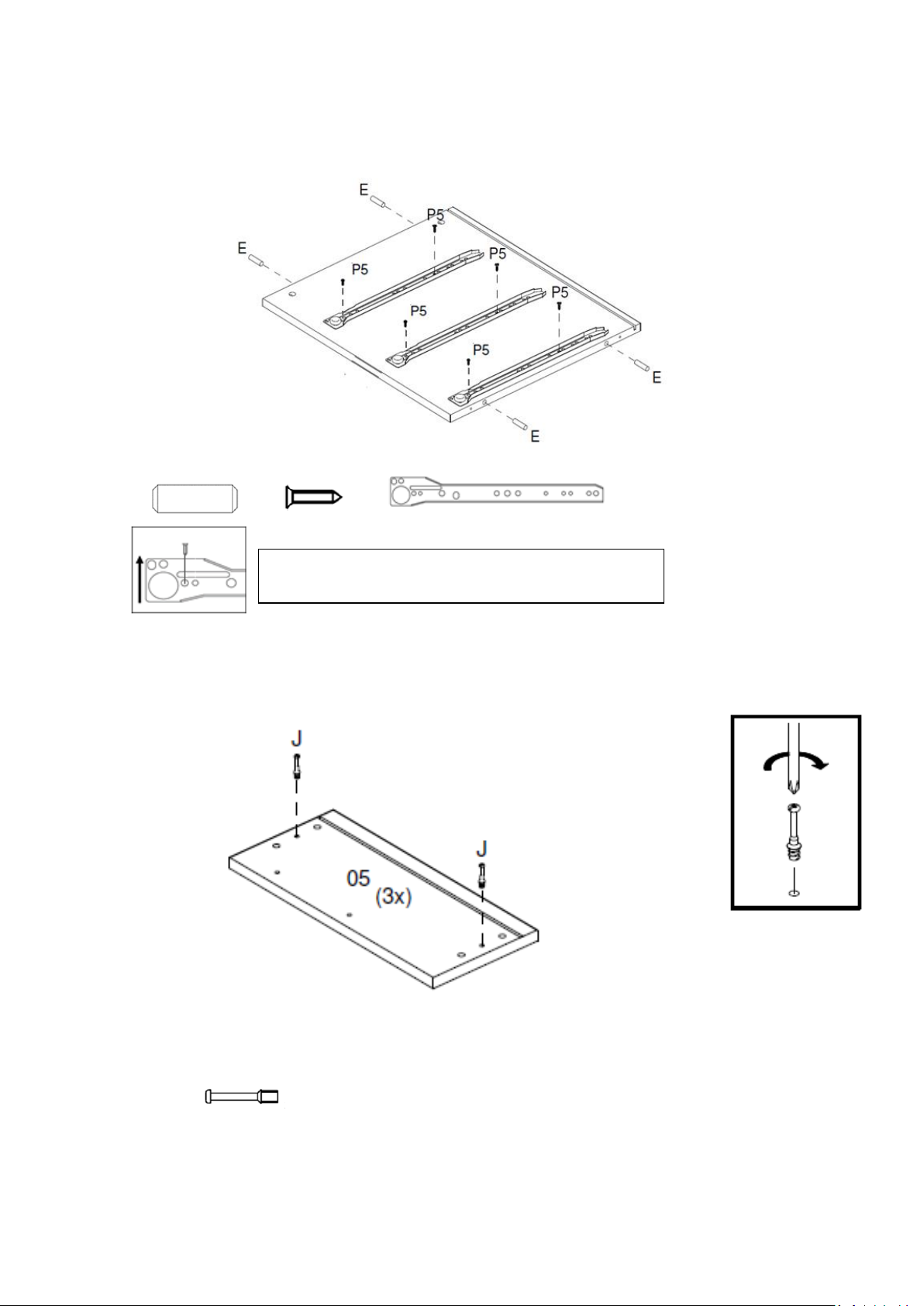

3. Fix wooden dowel (E) and metallic left slide (VA) to left side (03).

Note: the two upper holes have to be facing up. Nota: los dos agujeros superiores deben estar hacia arriba.

Fijar pin (E) y corredera lateral izquierda (VA) a lateral izquierdo (03).

4. Fix simple minifix screw (J) to front of drawer (05).

Fijar tornillo minifix simple (J) a frontal de cajón (05).

Page 9

x12

Note: add glue (A1) in the holes before placing the wooden dowel Nota: agregue el pegamento (A1) en los agujeros antes de colocar el pin.

x12

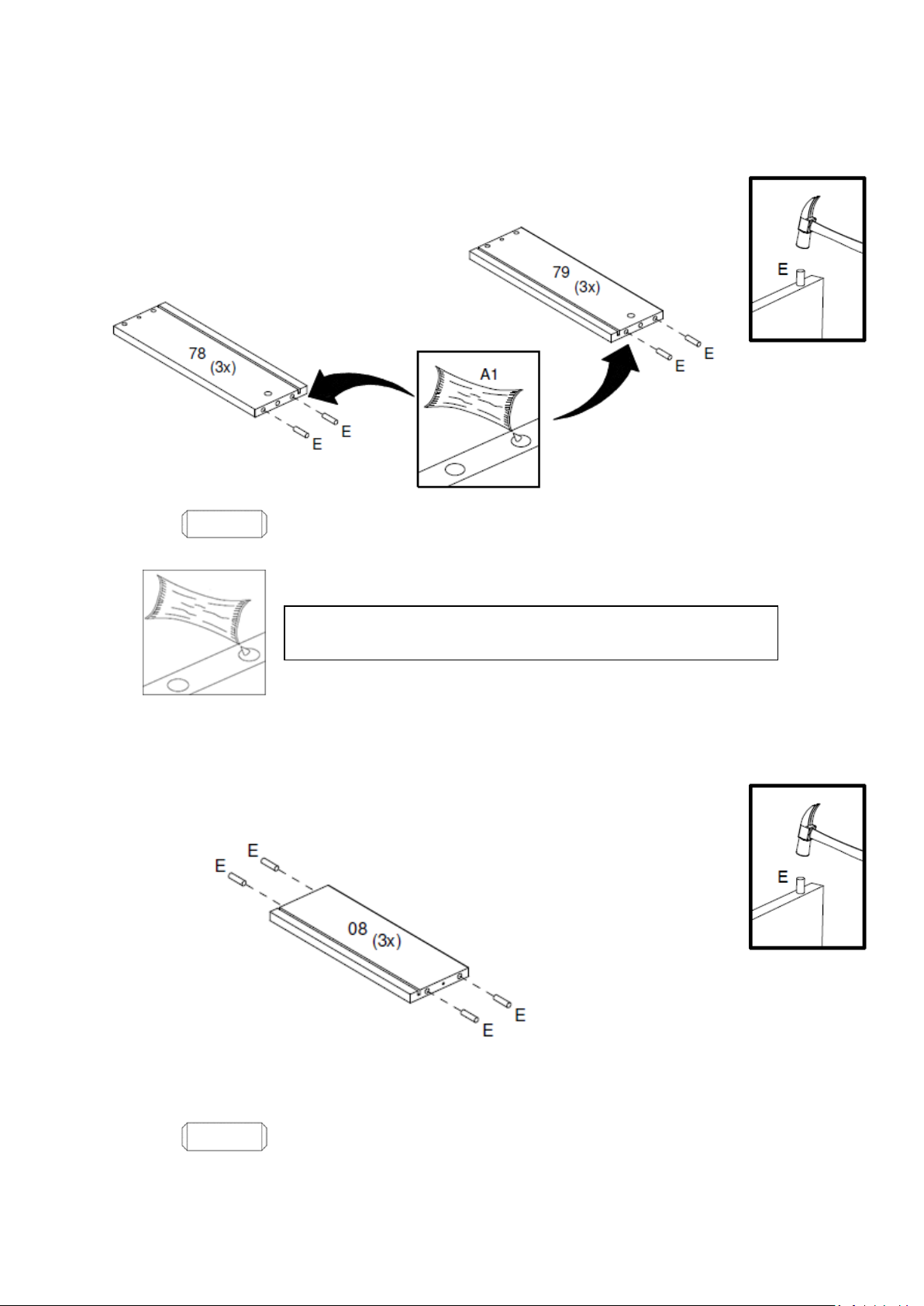

5. Fix wooden dowel (E) to left side of drawer (78) x3 and right side of drawer (79) x3.

Fijar pin (E) a lateral izquierdo de cajón (78) x3 y lateral derecho de cajón (79) x3.

6. Fix wooden dowel (E) to rear of drawer (08) x3.

Fijar pin (E) a posterior de cajón (08) x3.

Page 10

ASSEMBLY / ARMADO

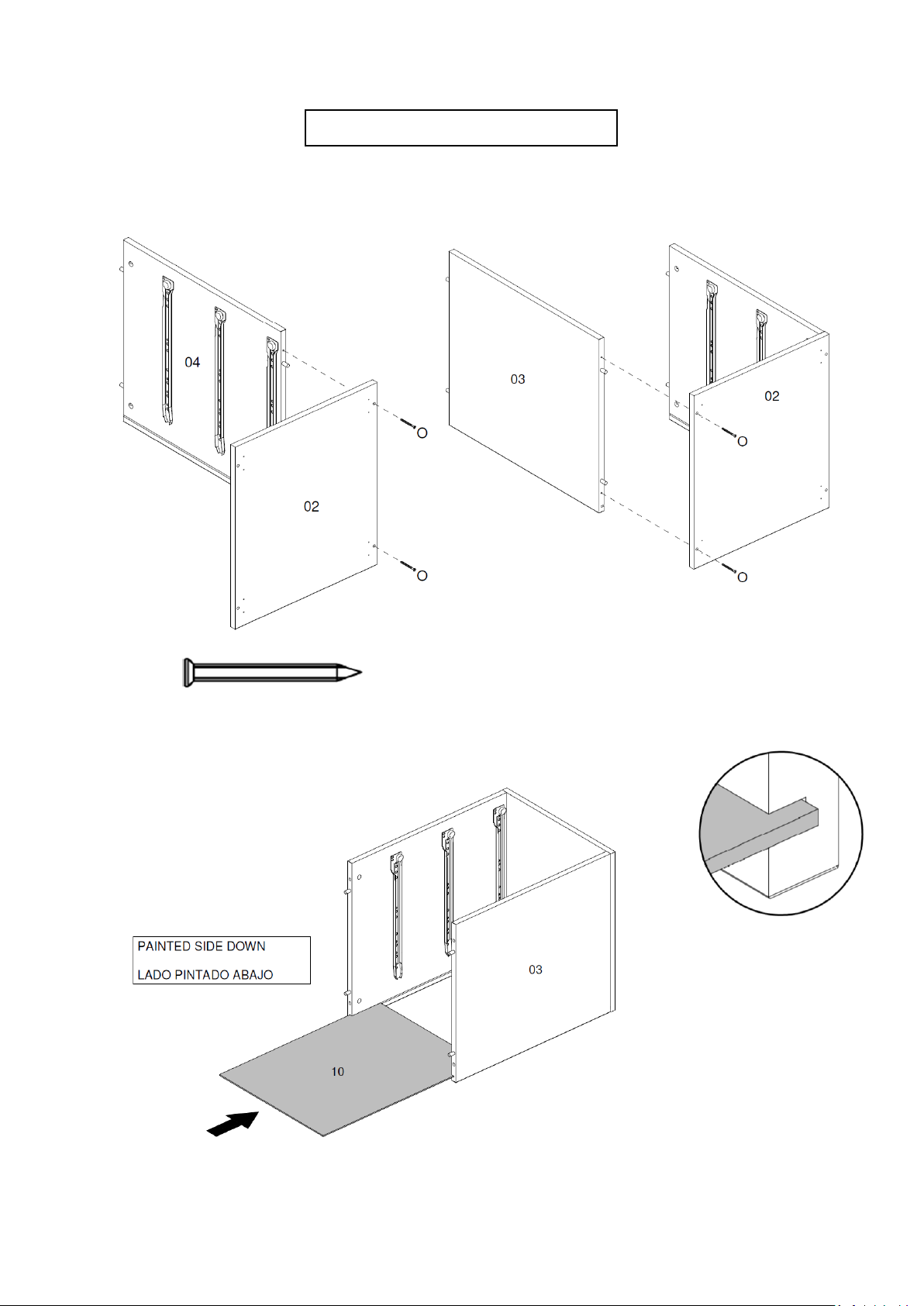

7. Fix left side (03) and right side (04) to bottom base (2).

Fijar lateral izquierdo (03) y lateral derecho (04) a base inferior (2).

8. Fix backboard (10) to previous assembly.

Fijar fondo (10) a ensamble previo.

Page 11

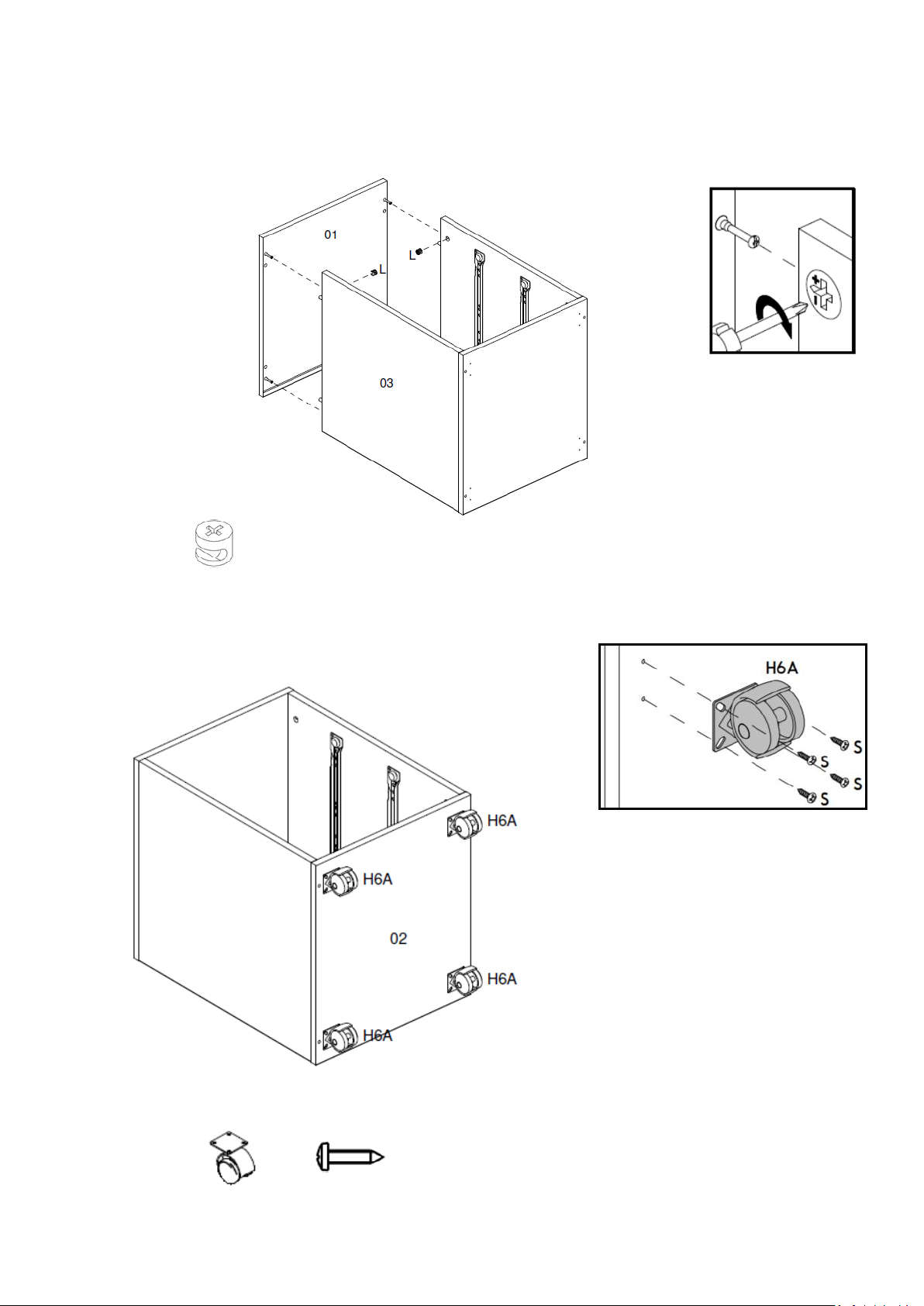

9. Fix top base (1) to previous assembly.

H6A

x16

Fijar base superior (1) a ensamble previo.

10. Fix caster (H6A) to previous assembly.

Fijar ruedas (H6A) a ensamble previo.

Page 12

x4 x4

A8 O x6

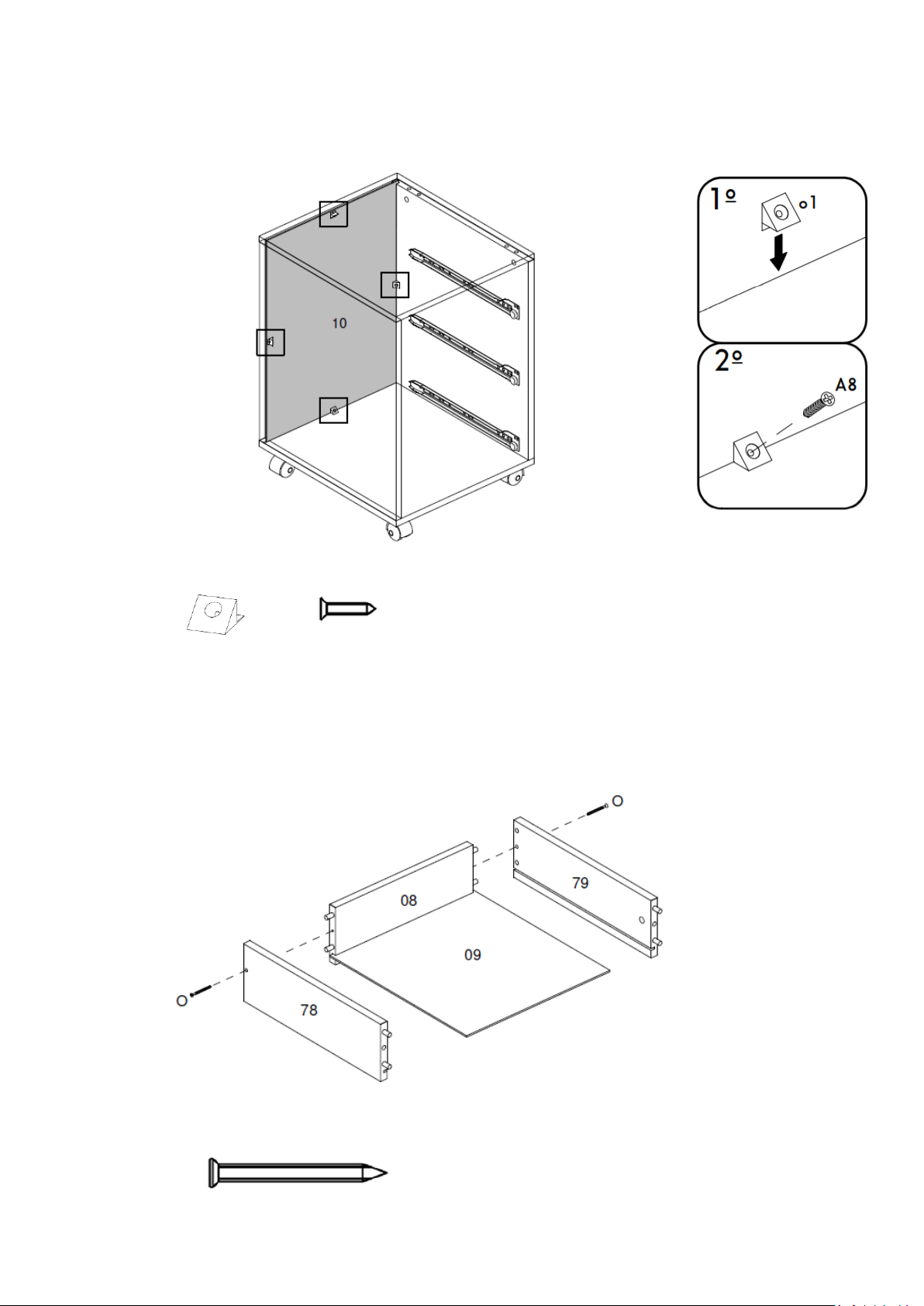

11. Fix triangle support (O1) to previous assembly.

Fijar soporte triangular (O1) a ensamble previo.

12. Fix left side of drawer (78) x3, right side of drawer (79) x3 and bottom of drawer (09) x3 to rear of

drawer (08) x3. Fijar lateral izquierdo de cajón (78) x3, lateral derecho de cajón (79) x3 y fondo de cajón (09) x3 a posterior de cajón (09) x3.

Page 13

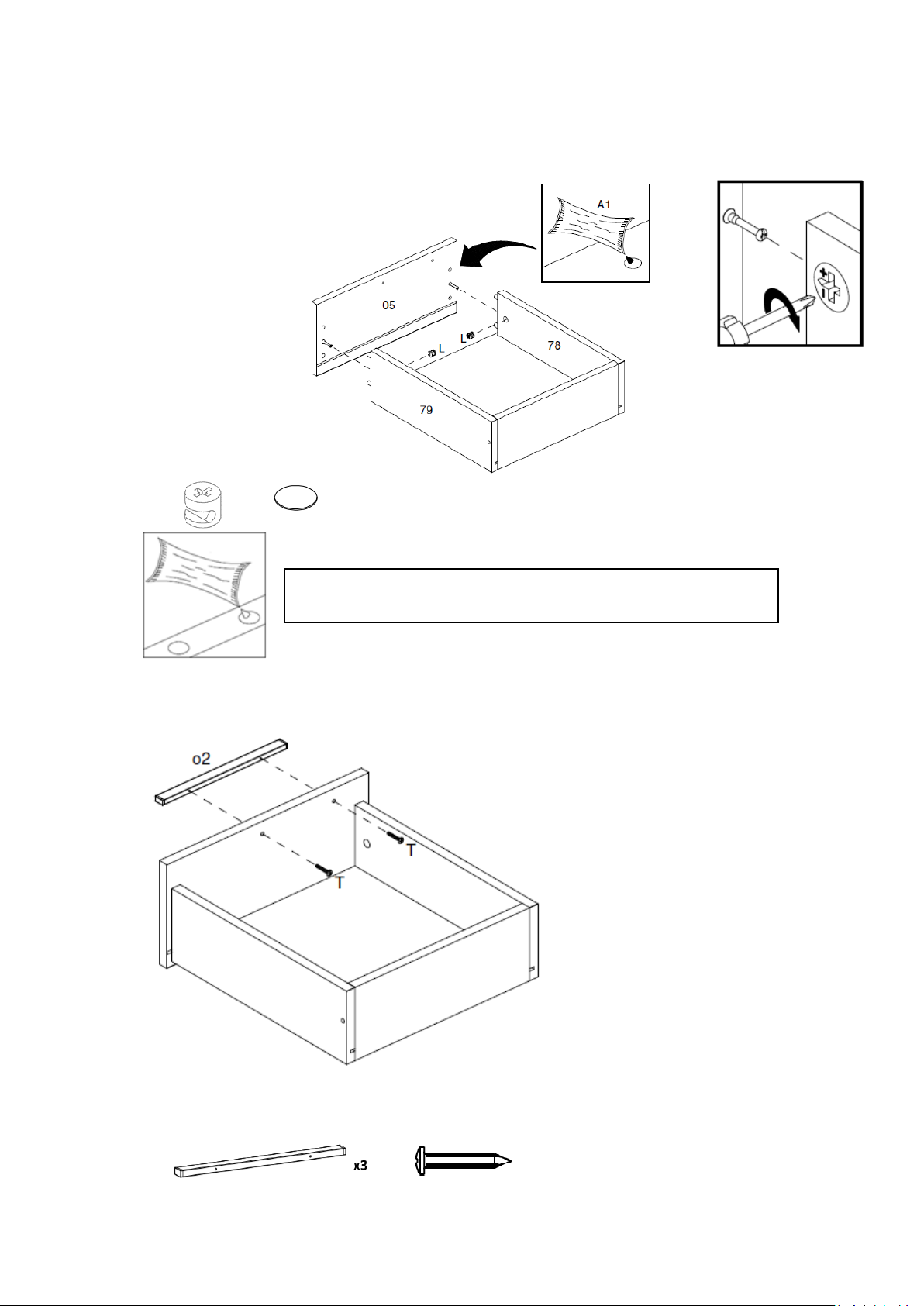

13. Fix front of drawer (05) to previous assembly

x6 M T

Note: add glue (A1) in the holes before placing the wooden dowel Nota: agregue el pegamento (A1) en los agujeros antes de colocar el pin.

Fijar frontal de cajón (05) a ensamble previo.

14. Fix handle (O2) to previous assembly.

Fijar manilla (O2) a ensamble previo.

Page 14

x12

Note: the missing holes must be made with the screwdriver and the corresponding screw. Nota: los agujeros faltantes deben hacerse con el destornillador y el tornillo correspondiente.

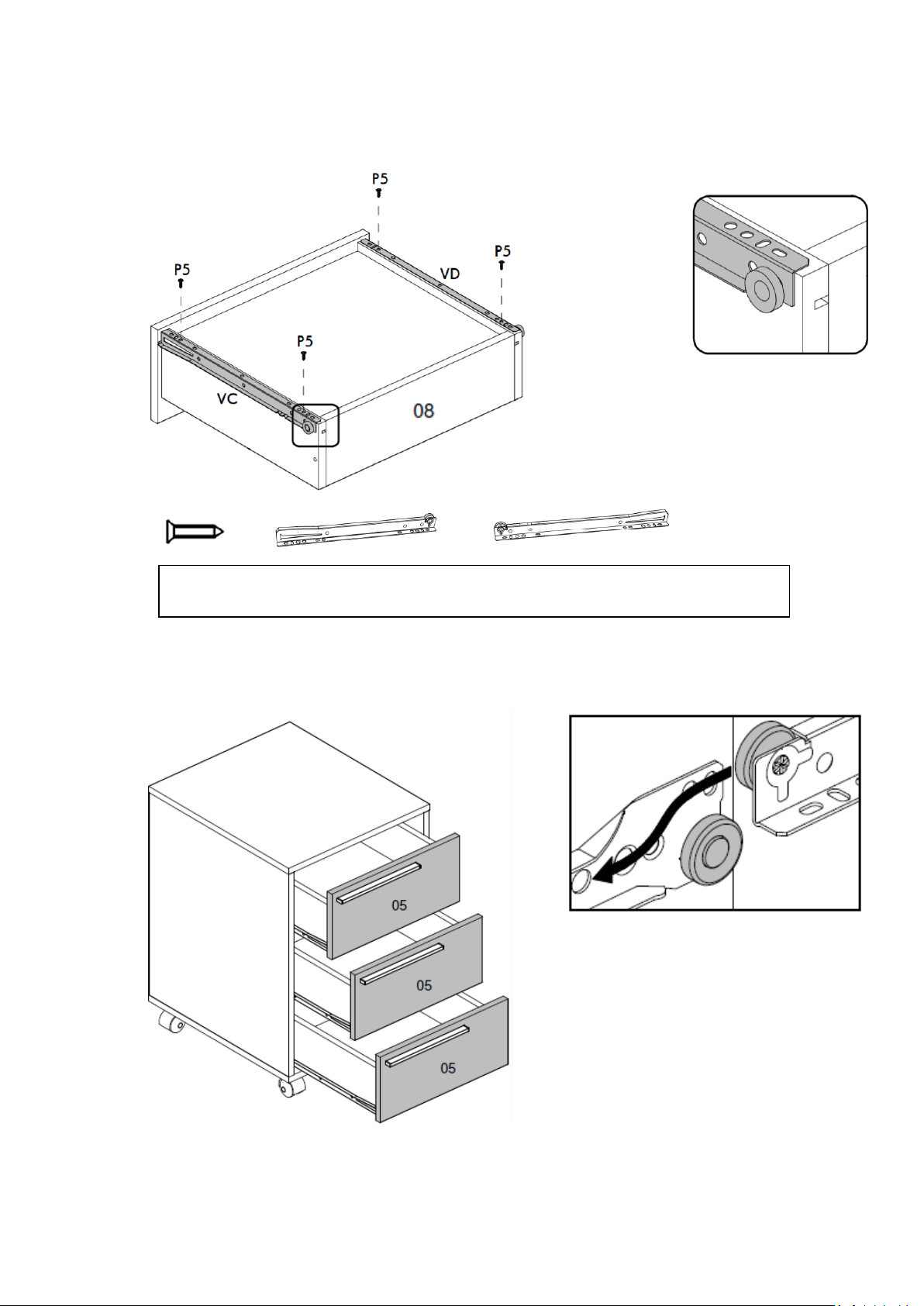

15. Fix left drawer slide (VC) and right drawer slide (VD) to previous assembly.

Fijar corredera de cajón izquierdo (VC) y corredera de cajón derecho (VD) a ensamble previo.

16. And finally place drawers in the furniture.

Y finalmente colocar cajones en el mueble.

Page 15

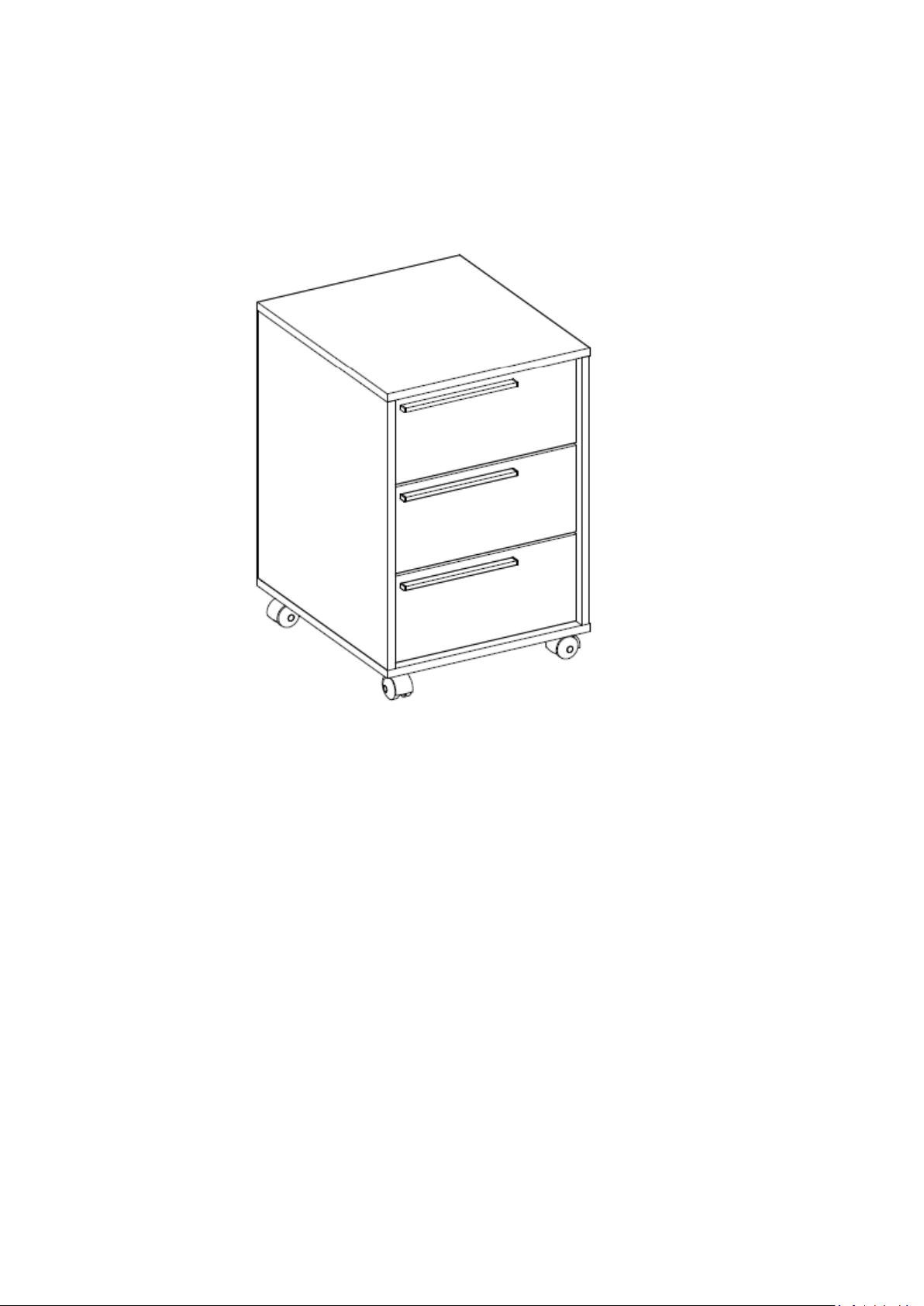

Congratulations, you have assembled your FILE CABINET!!!

¡¡¡Felicitaciones, has armado tu Archivador!!!
