Page 1

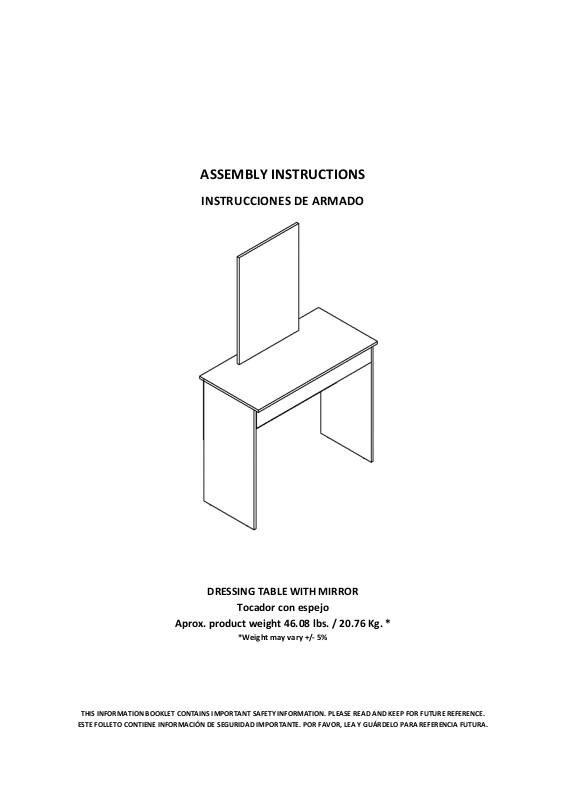

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ARMADO

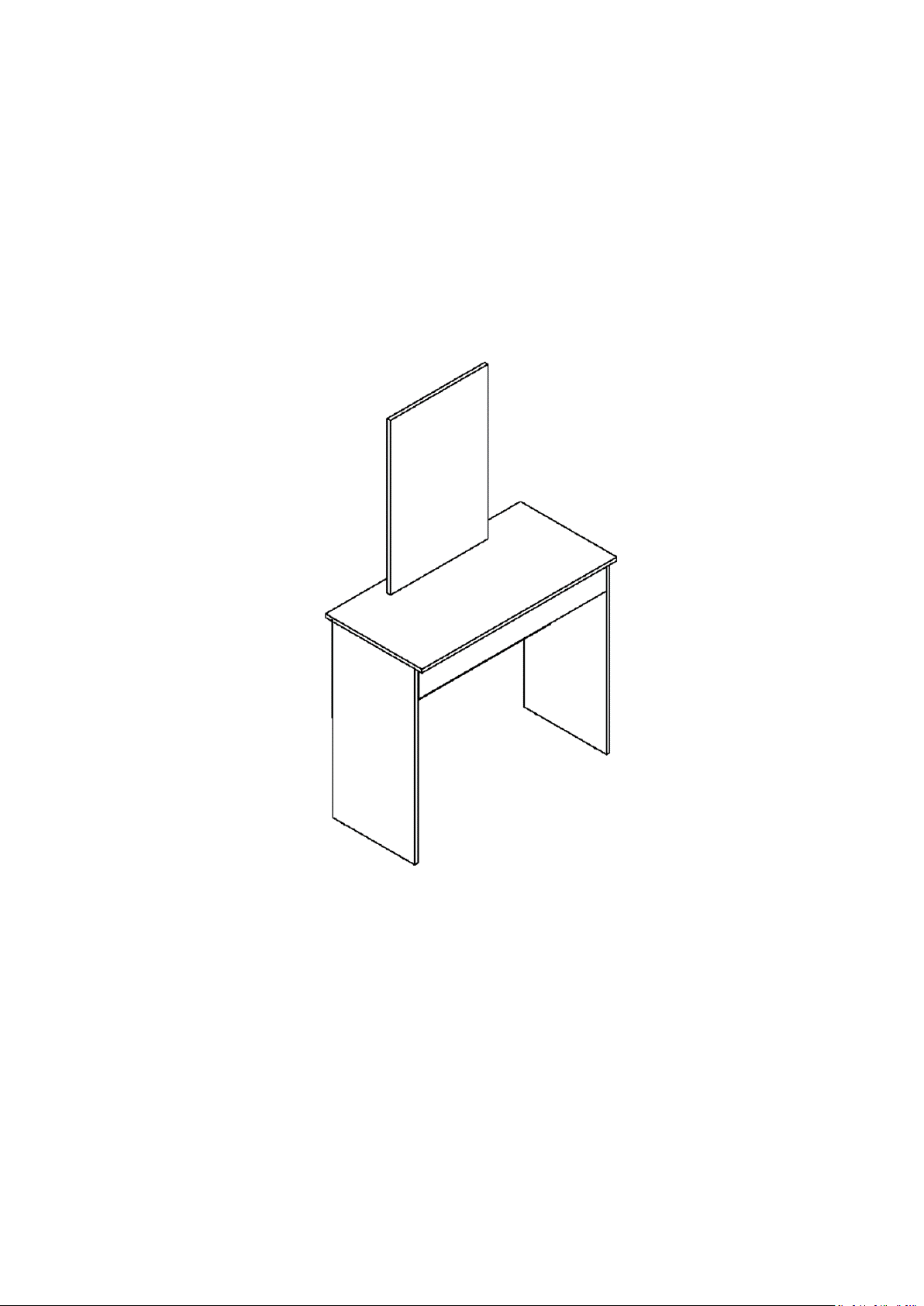

DRESSING TABLE WITH MIRROR
Tocador con espejo
Aprox. product weight 46.08 lbs. / 20.76 Kg. *
*Weight may vary +/- 5%
THIS INFORMATION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
ESTE FOLLETO CONTIENE INFORMACIÓN DE SEGURIDAD IMPORTANTE. POR FAVOR, LEA Y GUÁRDELO PARA REFERENCIA FUTURA.
Page 2

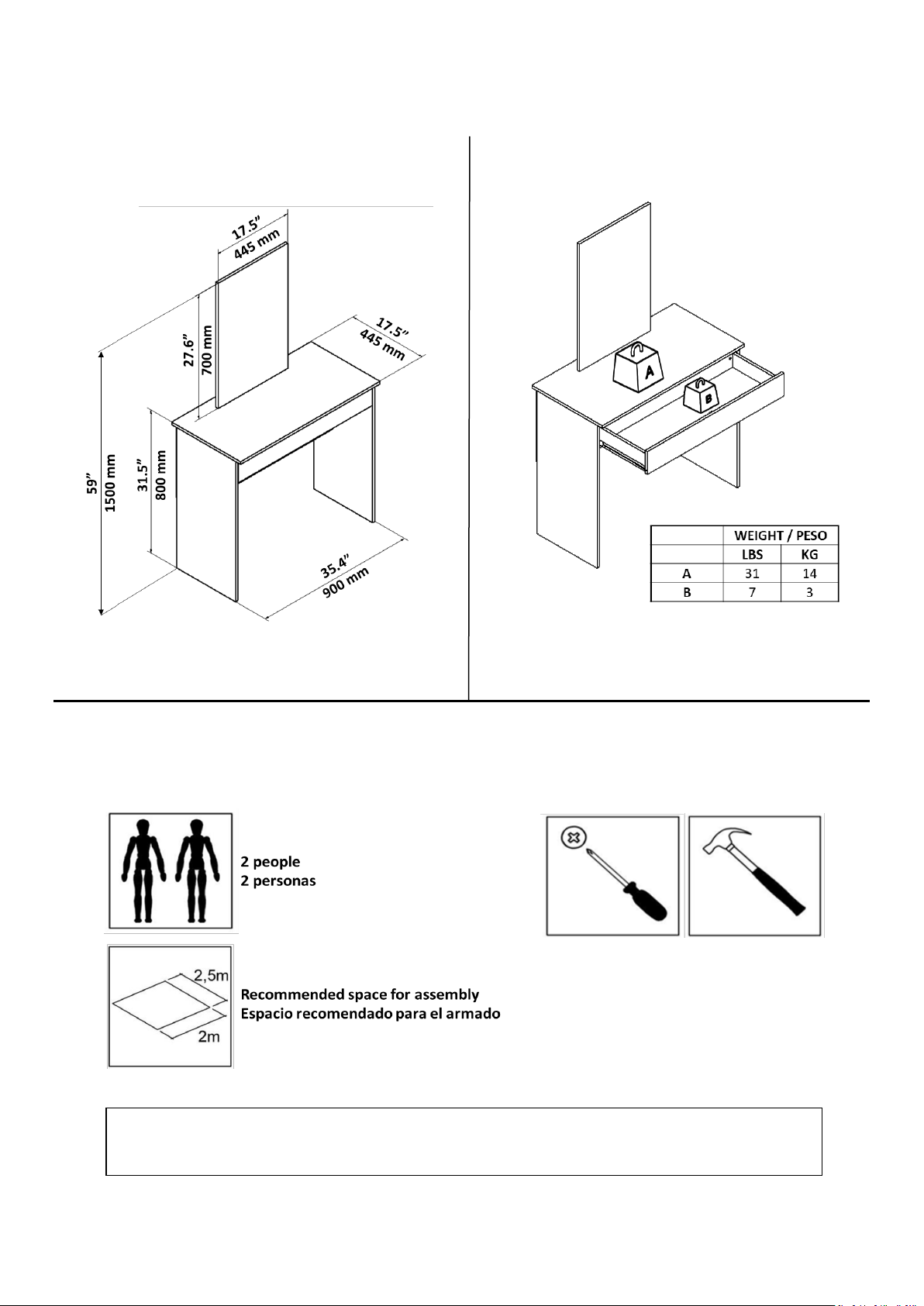

General Dimensions / Dimensiones Generales
Maximum weight supported
Peso máximo soportado
Note: weight must be evenly distributed.
Note: Place a carpet or blanket in the assembly area to avoid damage to the parts during the process.
Nota: Colocar una alfombra o manta en el area de armado para evitar daños en las piezas durante el
proceso.
You will need / usted necesitará:
Tools not included / herramientas no incluidas
3
Page 3
Nº
DESCRIPTION - DESCRIPCIÓN
QTY.
1
Top / Tapa
1
2
Left side / Lateral izquierdo
1
3
Right side / Lateral derecho
1
4
Tray / Travesaño
1
5
Front of drawer / Frontal de cajón
1
6
Mirror / Base
1
7
Mirror tray / Travesaño espejo
1
9
Back / Fondo
1
11
Bottom of drawer / Fondo de cajón
1
20
Right side of drawer / Lateral derecho de cajón
1
21
Back of drawer / Posterior de cajón
1
22
Left side of drawer / Lateral izquierdo de cajón
1

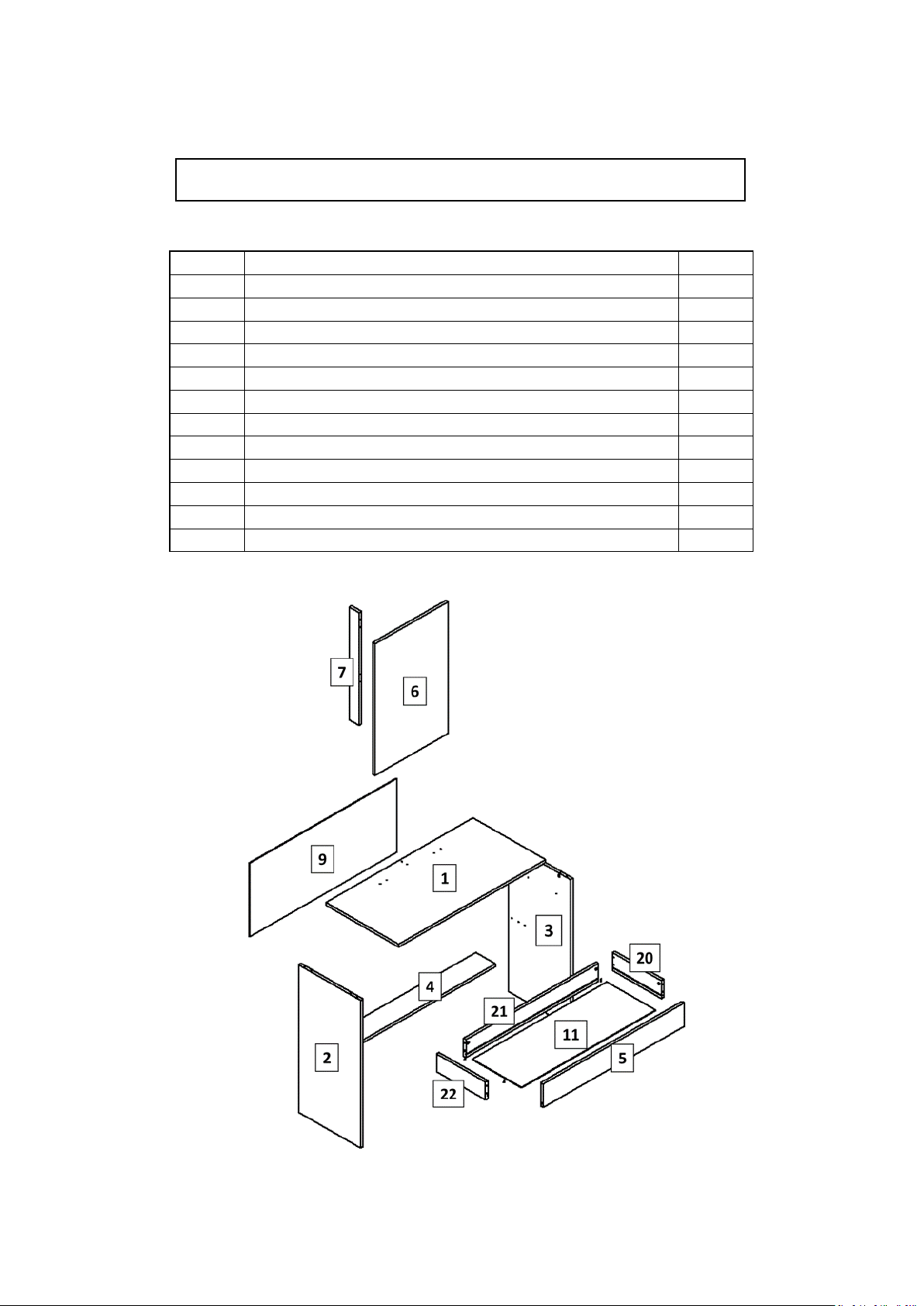

PARTS IDENTIFICATION / IDENTIFICACION DE PARTES
4

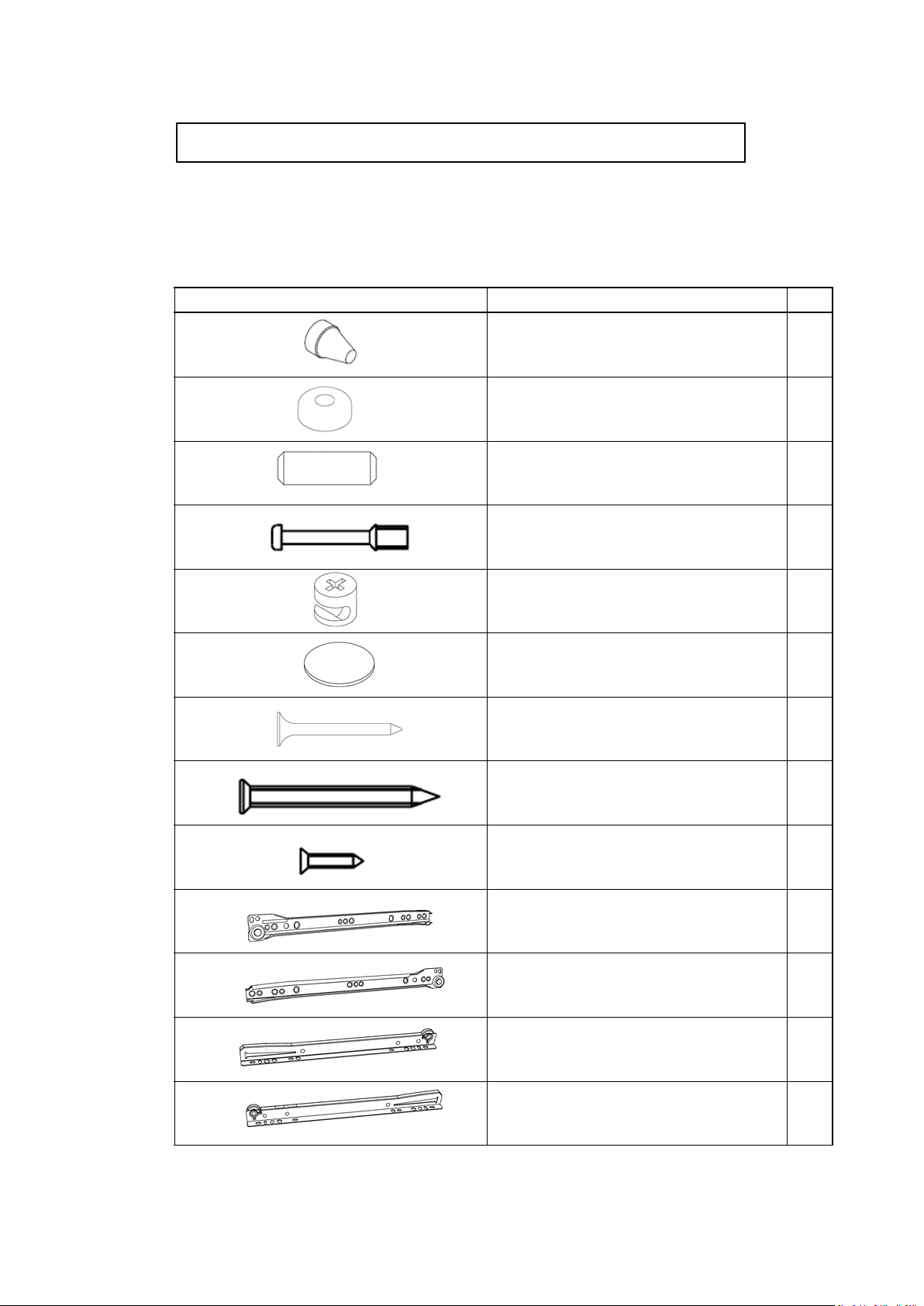

Page 4
DESCRIPTION
QTY
Chalk / Tiza
1 Small plastic foot / Pie plástico
4
Wooden dowel / Pin
17
Simple minifix screw / Tornillo minifix
simple
12
Drum lock / Tambor minifix
12
Bore patch adhesive / Tapón adhesivo
12
Nail / Clavo
20
Flat head screw / Tornillo cabeza plana
(4,5 x 50 mm)
3
Flat head screw / Tornillo cabeza plana
(3,5 x 14 mm)
8
Metallic left slide / Corredera lateral
izquierda
1
Metallic right slide / Corredera lateral
derecha
1
Left drawer slide / Corredera cajón
izquierda
1
Right drawer slide / Corredera cajón
derecha
1
IDENTIFICATION OF ACCESSORIES / IDENTIFICACION DE ACCESORIOS
Note: the separation of the accessories before starting the assembly will facilitate it.
Nota: la separación de los accesorios antes de empezar el armado facilitará el mismo.
5
Page 5
6

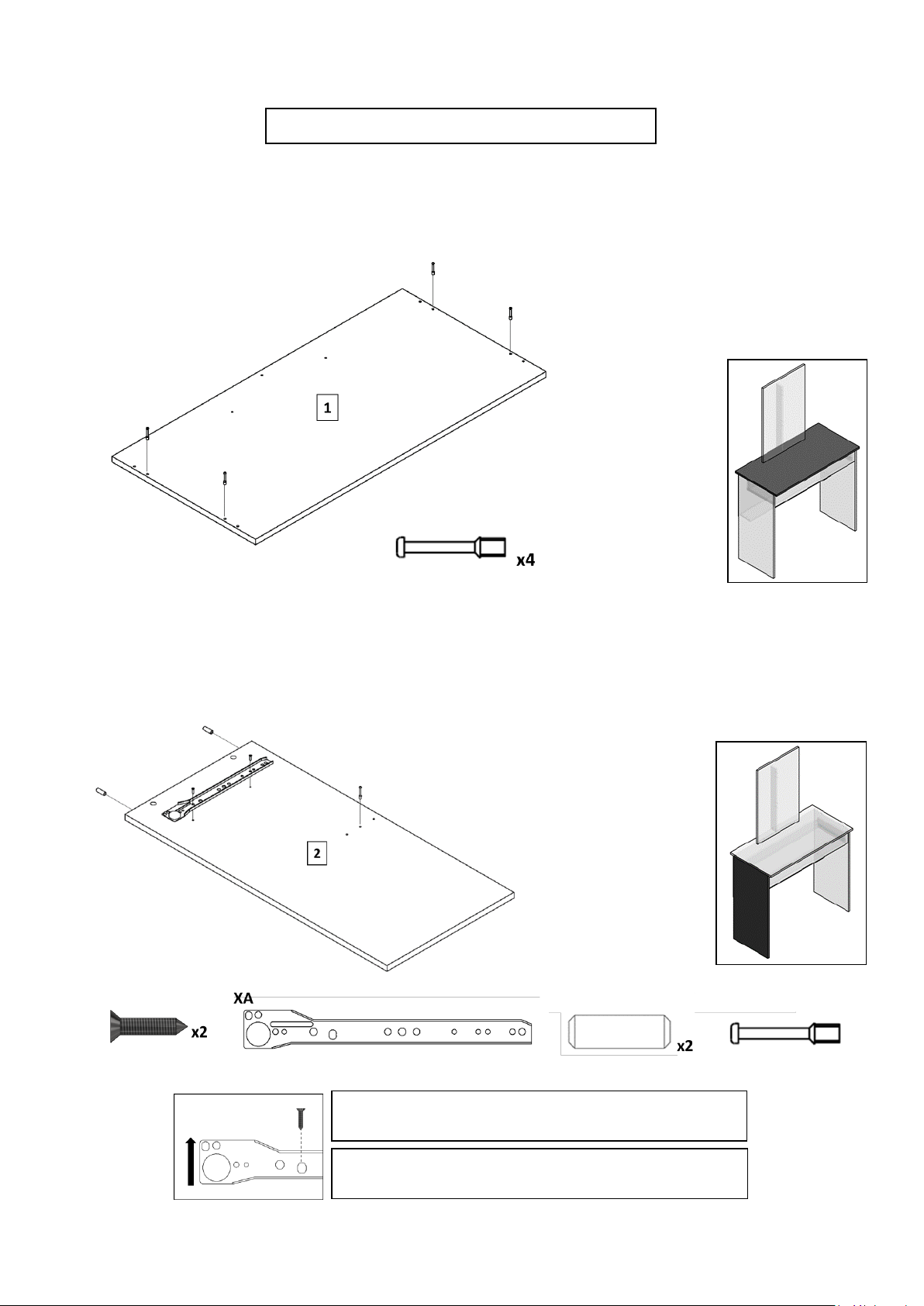

Page 6
PRE-ASSEMBLY / PRE- ARMADO
Note: the two upper holes have to be facing up.
Nota: los dos agujeros superiores deben estar hacia arriba.
Note: Fix the slide in the elliptical hole.
Nota: Fijar la corredera en el agujero elíptico.
1. Fix simple minifix screw to top base (1).
Fijar tornillo minifix simple a base superior (1).
2. Fix wooden dowel metallic left slide (XA) and simple minifix screw to left
side (2).
Fijar pin , corredera lateral izquierda (XA) y tornillo minifix simple a lateral
izquierdo (2).
7

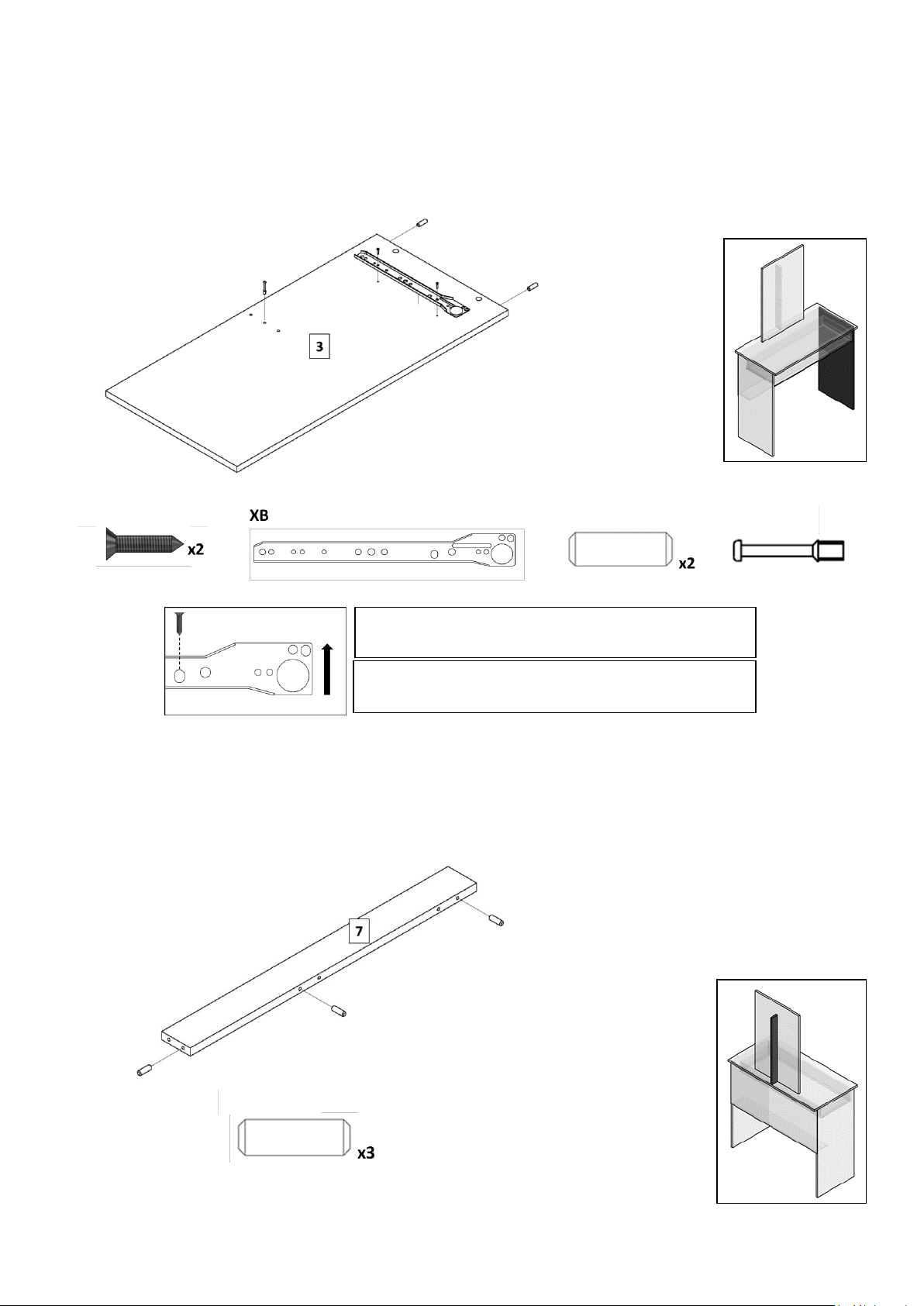

Page 7
Note: the two upper holes have to be facing up.
Nota: los dos agujeros superiores deben estar hacia arriba.
Note: Fix the slide in the elliptical hole.
Nota: Fijar la corredera en el agujero elíptico.
3. Fix wooden dowel metallic right slide (XB) and simple minifix screw to left
side (3).
Fijar pin corredera lateral derecha (XB) y tornillo minifix simple a lateral
izquierdo (3).
4. Fix wooden dowel to tray (7).
Fijar pin a travesaño (7).
8

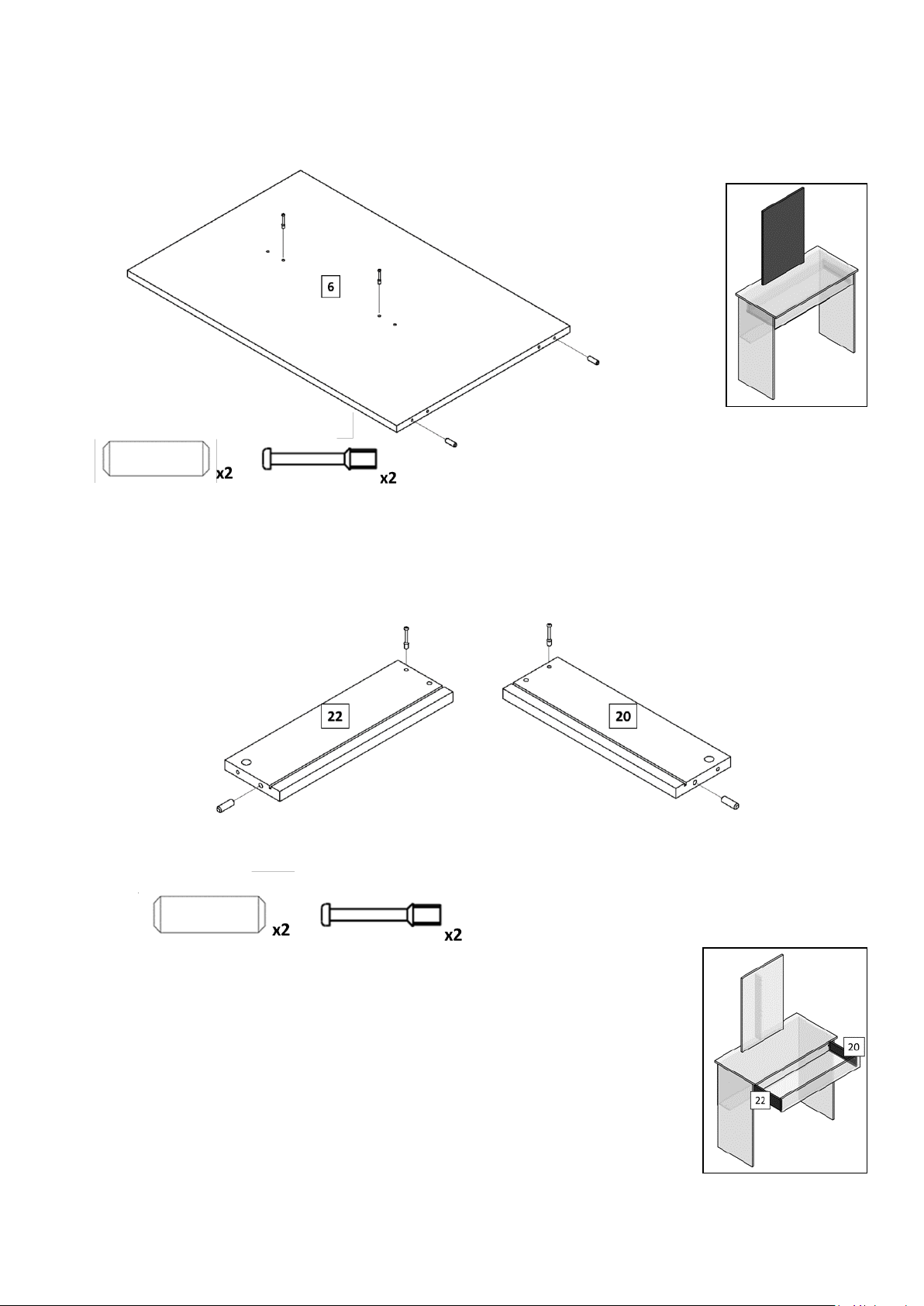

Page 8
5. Fix wooden dowel and simple minifix screw to mirror backboard (6).
Fijar pin y tornillo minifix simple a fondo de espejo (6).
6. Fix wooden dowel and simple minifix screw to left side of drawer (22) and
right side of drawer (20).
Fijar pin y tornillo minifix simple a lateral izquierdo de cajón (22), lateral
derecho de cajón (20).
9
Page 9

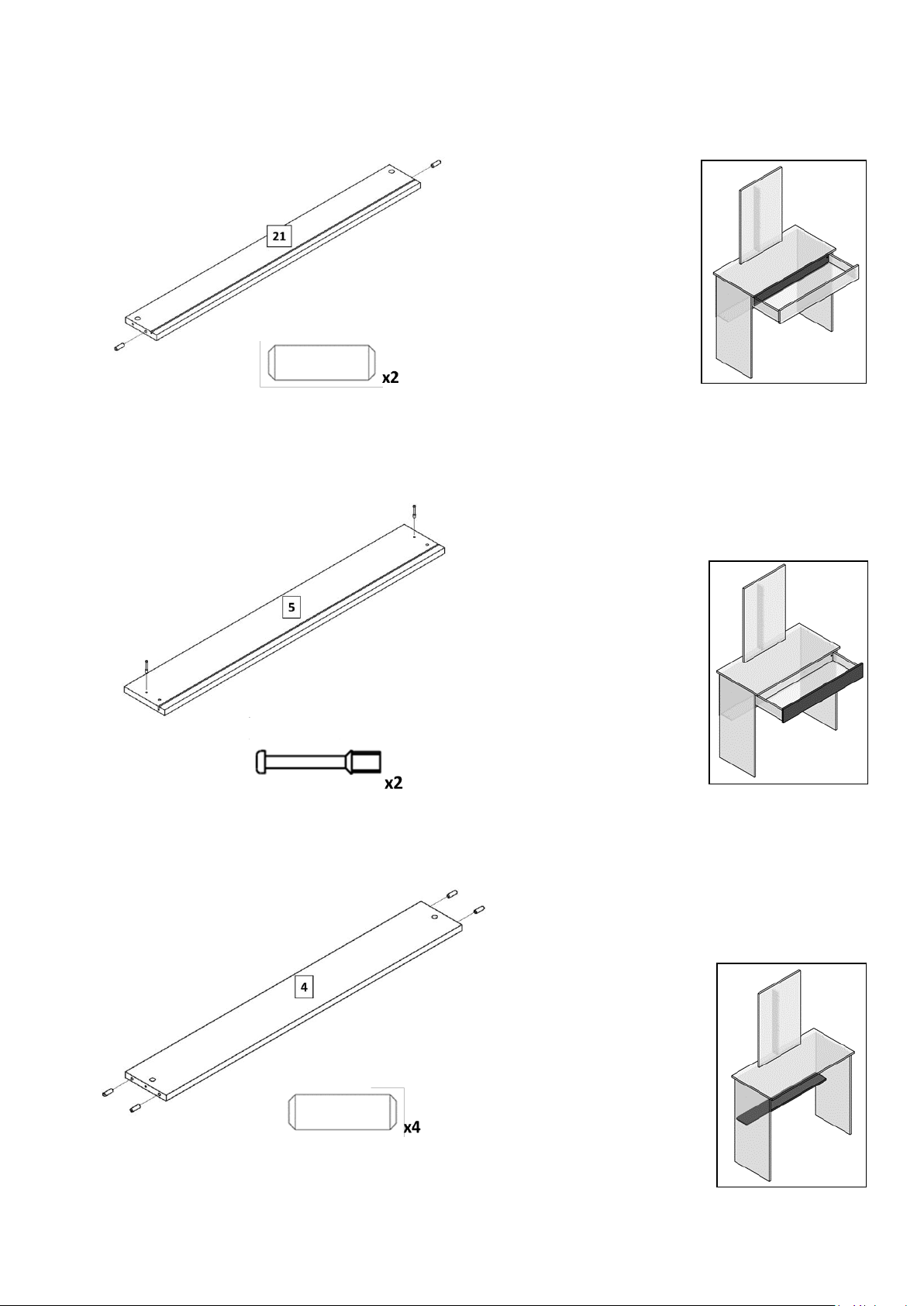

7. Fix wooden dowel to rear of drawer (21).
Fijar pin a posterior de cajón (21).

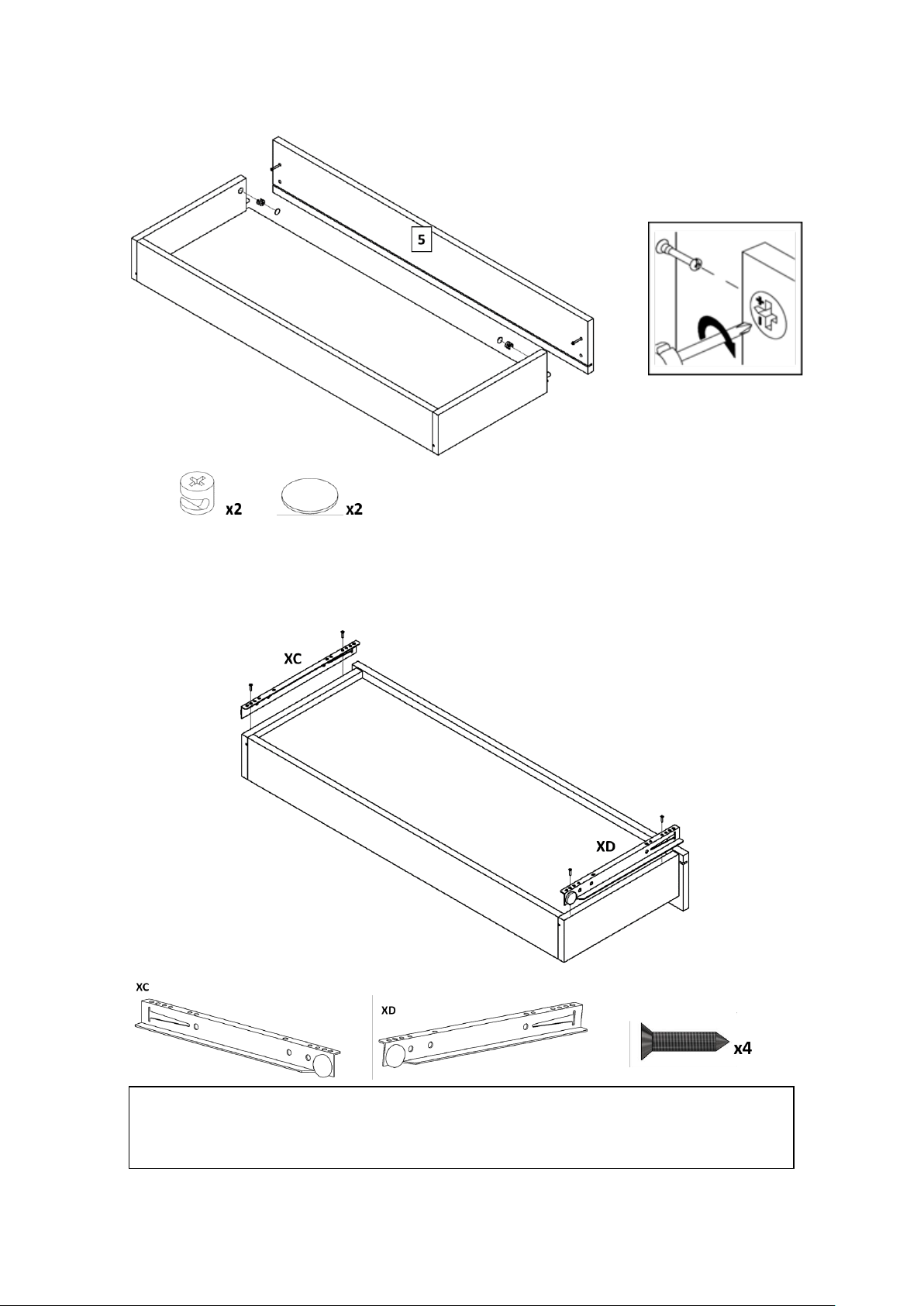

8. Fix simple minifix screw to front of drawer (5).
Fijar tornillo minifix simple a frontal de cajón (5).
9. Fix wooden dowel to traverse (4).
Fijar pin a travesaño (4).
10

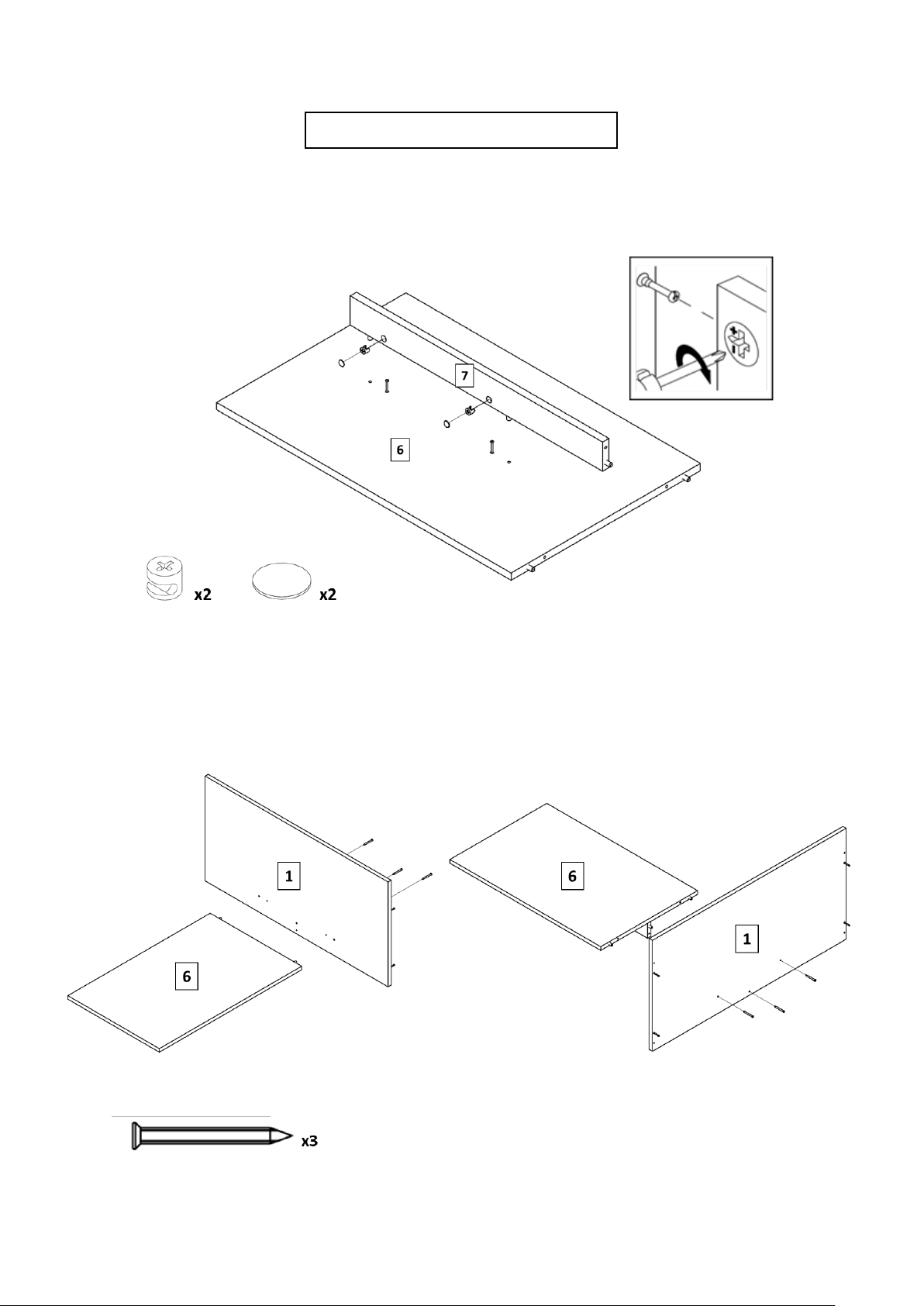

Page 10
ASSEMBLY / ARMADO
10. Fix tray (7) to mirror backboard (6).
Fijar travesaño (7) y fondo de espejo (6).
11. Fix previous assembly to top base (1).
Fijar ensamble previo a base superior (1).
11
Page 11

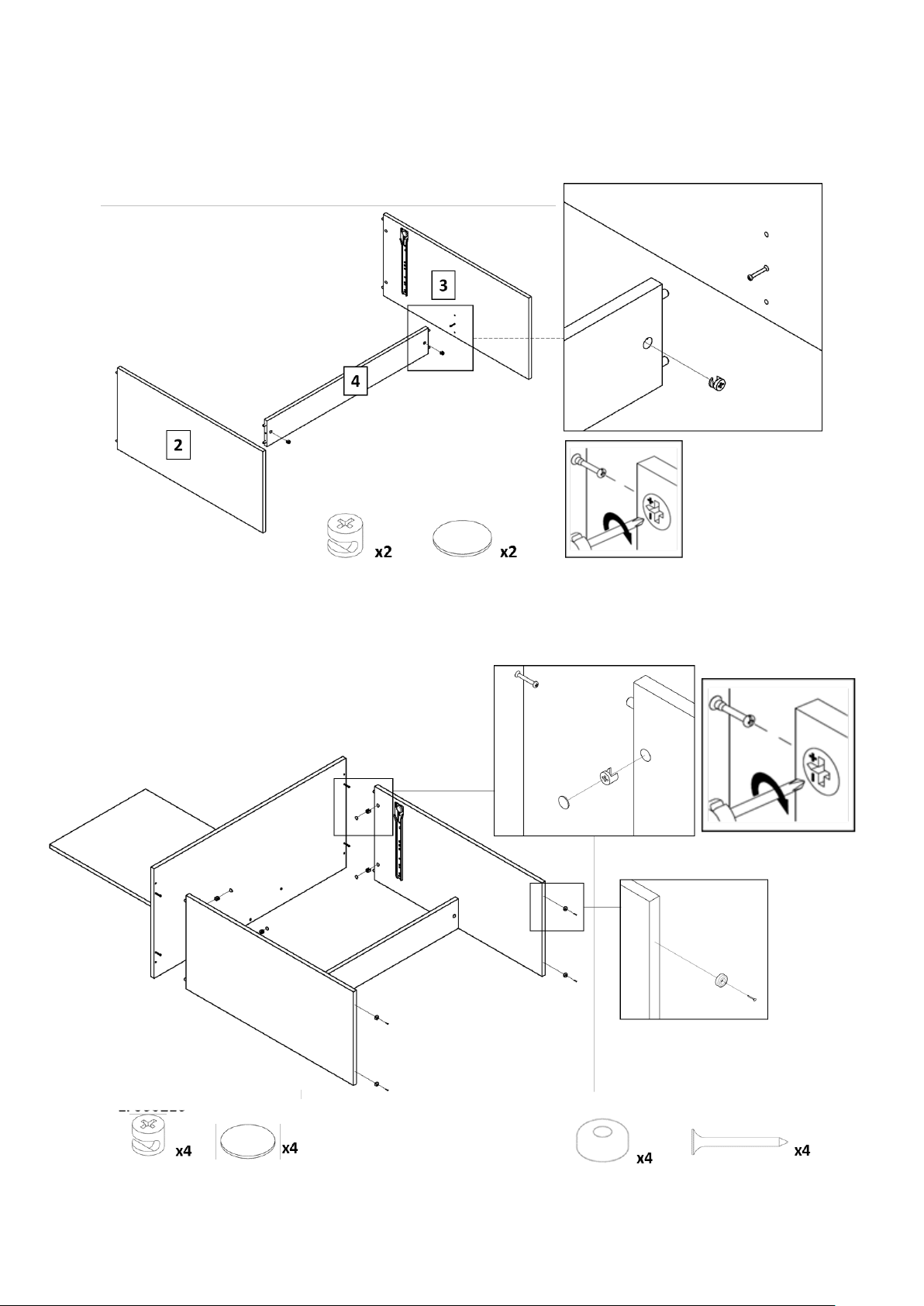

12. Fix left side (2) and right side (3) to traverse (4).
Fijar lateral izquierdo (2) y lateral derecho (3) a travesaño (4).
13. Fix previous assemblies (step 11 and step 12). Then fix small plastic foot .
Fijar ensambles previos (paso 11 y paso 12). Luego fijar pie plástico
12

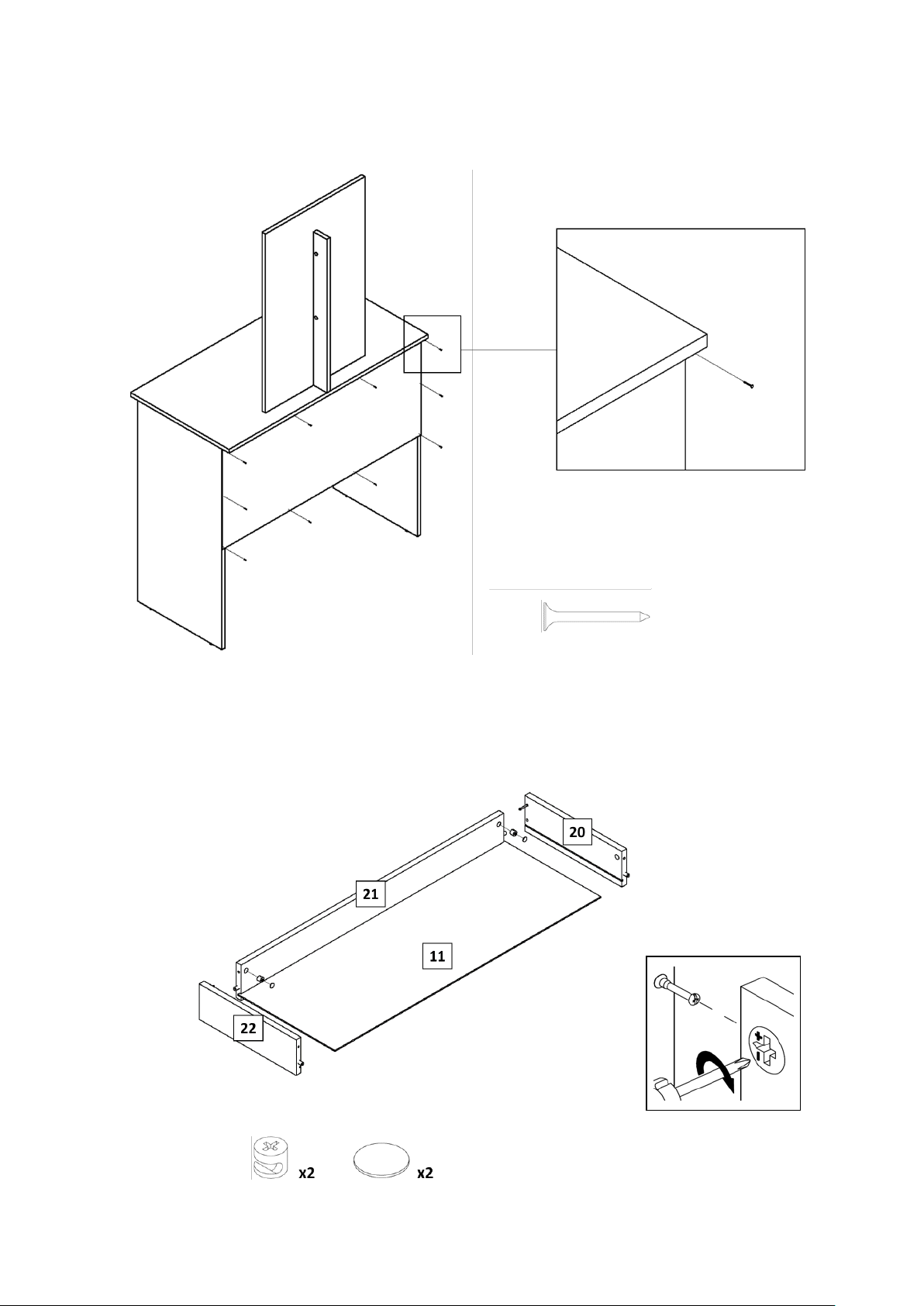

Page 12
14. Incorporate furniture and fix backboard (16).
Incorpore el mueble y fije el fondo trasero (16).
15. Assemble drawer.
Ensamblar cajón.
13
Page 13
Note: the missing holes must be made with the screwdriver and the corresponding screw.
Nota: los agujeros faltantes deben hacerse con el destornillador y el tornillo
correspondiente.
16. Fix left drawer slide (XC) and right drawer slide (XD) to drawer.
Fijar corredera de cajón izquierdo (XC) y corredera de cajón derecho (XD) a cajón.
14

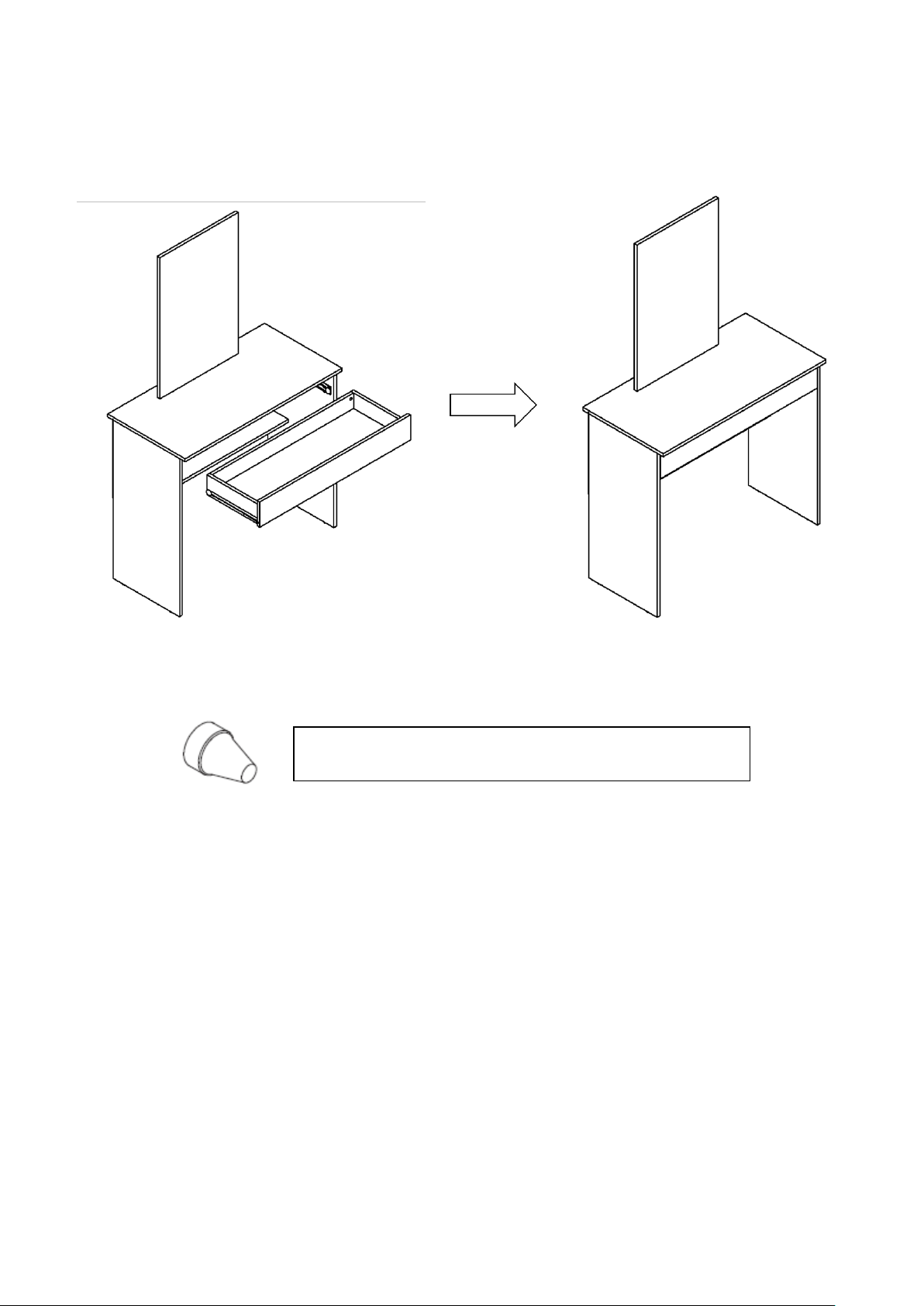

Page 14
17. Place drawer.
Note: use chalk to give the final finish to the product
Nota: utilice la tiza para dar el acabado final al producto
Colocar el cajón.
Congratulations, you have assembled your Dressing Table with Mirror!!!
¡¡¡Felicitaciones, has armado tu Tocador con Espejo!!!
15
Page 15
Dressing Table with Mirror Warranty
6-Months Limited Warranty
1. We LLC provides limited warranty coverage to the original purchaser of this product for a period of six
months from the date of purchase against defects in materials or workmanship of furniture
components. As used in this Warranty, “defect” means imperfections in components which
substantially impair the utility of the product. This Warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.
2. There is no warranty coverage for defects or conditions that result from the failure to follow product
assembly instructions, information or warnings, misuse or abuse, intentional damage, fire, flood,
alteration or modification of the product, or use of the product in a manner inconsistent with its
intended use, nor any condition resulting from incorrect or inadequate maintenance, cleaning, or care.
There is also no warranty coverage for rented products or any products purchased “used” or “as is”, at
a distress or going-out-of business sale, or from a liquidator.
3. As the exclusive remedy under this Warranty, will (at its sole option) repair, replace or refund the value
of any defective furniture component. may require independent confirmation of the claimed defect
and proof of purchase. Replacement parts will be warranted for only the remaining period of the
original Warranty. SHALL HAVE NO LIABILITY for ANY INCIDENTAL OR CONSEQUENTIAL
DAMAGES OF ANY KIND and all such damages are EXCLUDED FROM THIS WARRANTY, such as loss of
use, disassembly, transportation, labor or damage to property on or near the product. Some states
do not allow the exclusion or limitation of incidental or consequential damages, so the above
limitation or exclusion may not apply to you.
4. This Warranty applies only to warranted defects that first arise and are reported to within the
warranty coverage period. The Warranty cannot be transferred to subsequent owners or users of the
product, and it shall be immediately void in the event the product is resold, transferred, leased or
rented to any third party or person other than the original purchaser..
5. THERE ARE NO OTHER WARRANTIES APPLICABLE TO THIS PRODUCT. Under the laws of certain states,
there may be no implied warranties from and all implied warranties, INCLUDING ANY IMPLIED
WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE are disclaimed where
allowed by law. TO THE EXTENT ANY IMPLIED WARRANTIES ARE APPLICABLE, ANY IMPLIED
WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE DURATION OF THIS EXPRESS WARRANTY or
the minimum period allowed by law, whichever is shorter. Some states do not allow limitations on how
long an implied Warranty lasts, so the above limitation may not apply to you.
16
Page 16
Garantía de Tocador con Espejo
Garantía limitada de 6 meses
1. We LLC proporciona cobertura de garantía limitada al comprador original de este producto por un
período de 6 meses a partir de la fecha de compra contra defectos en materiales o mano de obra de
componentes de muebles de . Como se especifica en esta Garantía, "defecto" significa
imperfecciones en componentes que perjudican sustancialmente la utilidad del producto. Esta
Garantía le otorga derechos legales específicos y también puede tener otros derechos que varían de un
estado a otro.
2. No hay cobertura de garantía por defectos o condiciones que resulten del incumplimiento de las
instrucciones del producto, o advertencias, uso indebido o abuso, daño intencional, incendio,
inundación, alteración o modificación del producto o uso del producto de manera inconsistente con su
uso previsto, o cualquier condición resultante de mantenimiento incorrecto o inadecuado, limpieza o
cuidado. Tampoco hay cobertura de garantía para productos alquilados o cualquier producto
comprado "usado" o "tal cual", en una venta de emergencia o de salida de la empresa, o de un
liquidador.
3. puede requerir una confirmación independiente del defecto reclamado y un comprobante de compra.
Las piezas de repuesto estarán garantizadas durante el período restante de la garantía original.
NO TENDRÁ NINGUNA RESPONSABILIDAD POR CUALQUIER DAÑO INCIDENTAL y todos estos daños
ESTÁN EXCLUIDOS DE ESTA GARANTÍA, tales como pérdida de uso, desmontaje, transporte, mano
de obra o daños a la propiedad en o cerca del producto. Algunos estados no permiten la
exclusión o limitación de daños incidentales o consecuentes, por lo que la limitación o exclusión
anterior puede no aplicarse a usted.
4.
Esta Garantía se aplica únicamente a los defectos garantizados que surgen y se informan a
dentro del período de cobertura de la garantía. La garantía no puede ser transferida a los
propietarios o usuarios posteriores del producto, y será inmediatamente nula en caso de que
el producto sea revendido, transferido, arrendado o alquilado a cualquier tercero o
persona que no sea el comprador original.
5. NO HAY OTRAS GARANTÍAS APLICABLES A ESTE PRODUCTO. Bajo las leyes de ciertos estados, no puede
haber garantías implícitas de y todas las garantías implícitas, INCLUYENDO CUALQUIER
GARANTÍA
exoneradas cuando permitido por la ley. TODAS LAS GARANTÍAS IMPLÍCITAS SON APLICABLES, LAS
GARANTÍAS IMPLÍCITAS, INCLUIDAS CUALQUIER GARANTÍA IMPLÍCITA DE
ADECUACIÓN PARA UN PROPÓSITO PARTICULAR,
ESTA GARANTÍA EXPRESA o el período mínimo permitido por la ley, cualquiera que sea más corto.
Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, por lo que es
posible que la limitación anterior no se aplique a usted.
IMPLÍCITA DE COMERCIABILIDAD O ADECUACIÓN PARA UN PROPÓSITO
ESTÁN LIMITADAS EN DURACIÓN A LA DURACIÓN DE
EN PARTICULAR, están
COMERCIABILIDAD O
17
