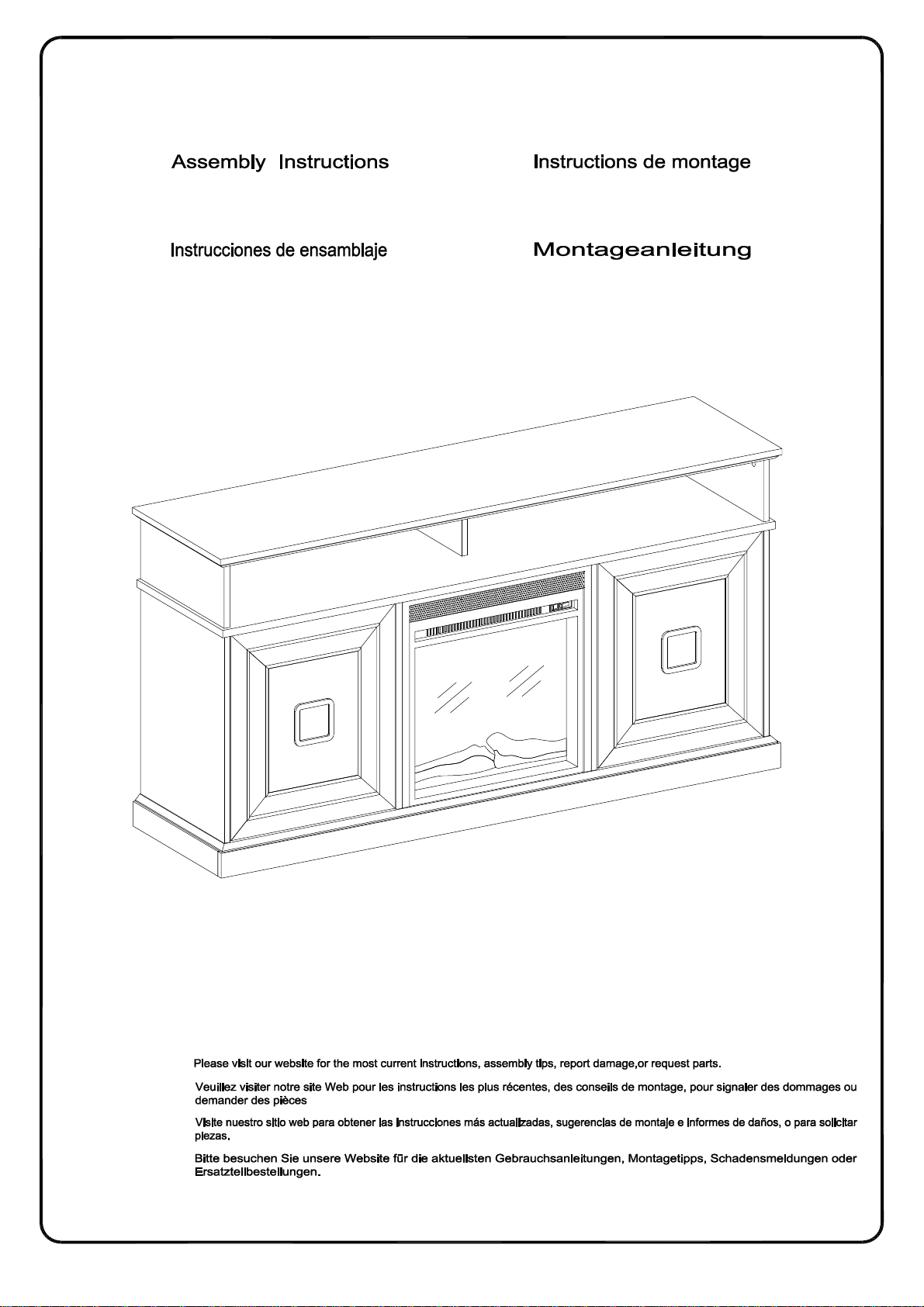

Zipcode Design W005371631 Installation & Assembly

P.1

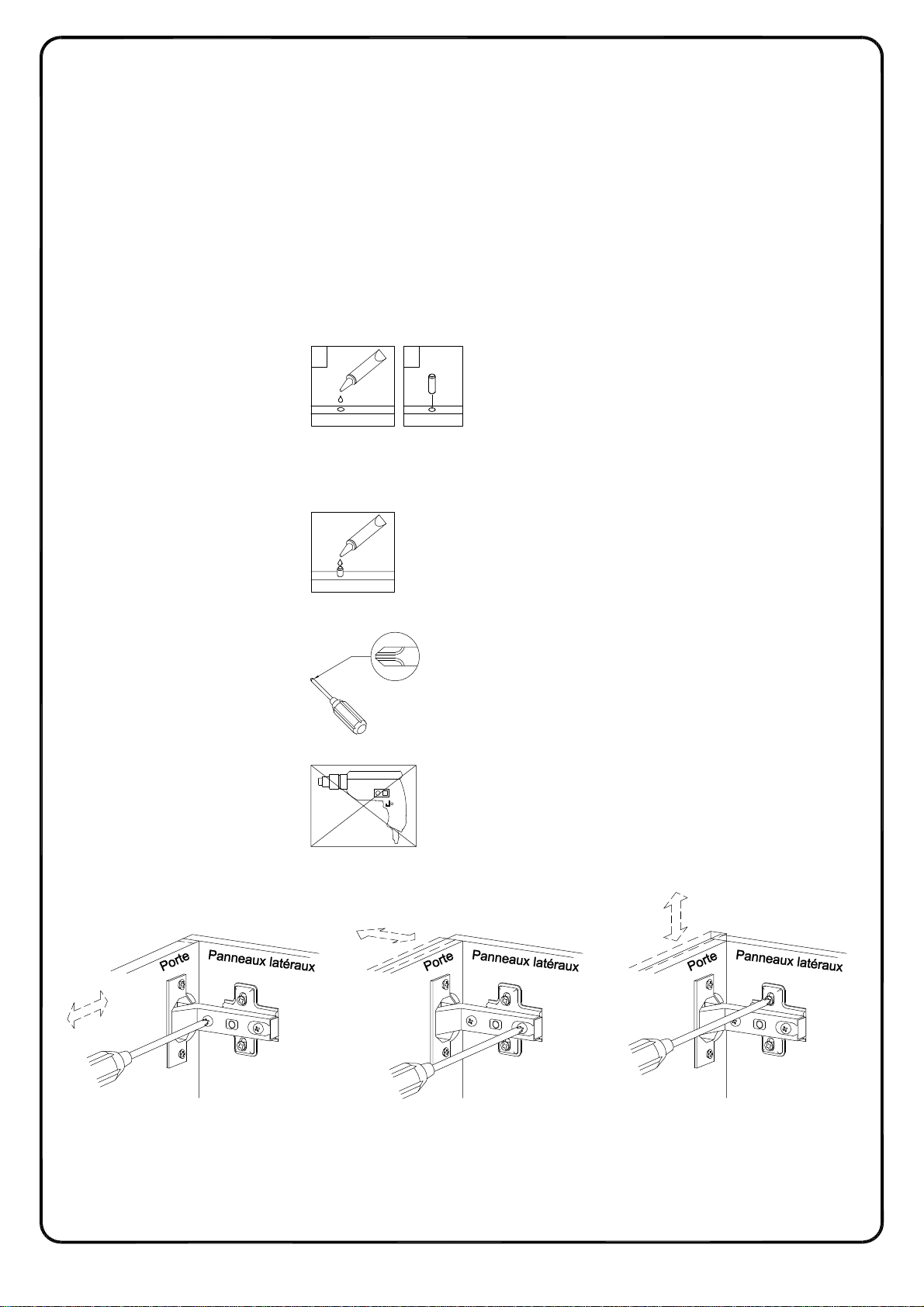

General Assembly Guidelines

I. Ensure that all parts and hardware are available before beginning assembly.

II. Follow each step carefully to ensure the proper assembly of this product.

III. Two people are recommended for ease in the assembly of this product. IV. The three main types of hardware used to assemble this product are: wood

dowels, screws and bolts.

V. The provided glue is to secure wood dowels in place. When first inserting dowels,

locate the appropriate hole for the dowel, place a small amount of glue in the hole and insert the dowel. Wipe away excess glue immediately.

In future assembly steps when dowels are necessary to attach assembly parts

together, place a small amount of glue on the end of the dowel before attaching

parts together. Wipe away excess glue immediately.

VI. A Phillips head screwdriver is required for the assembly of this product.

VII. Power tools should not be used to assemble this product.

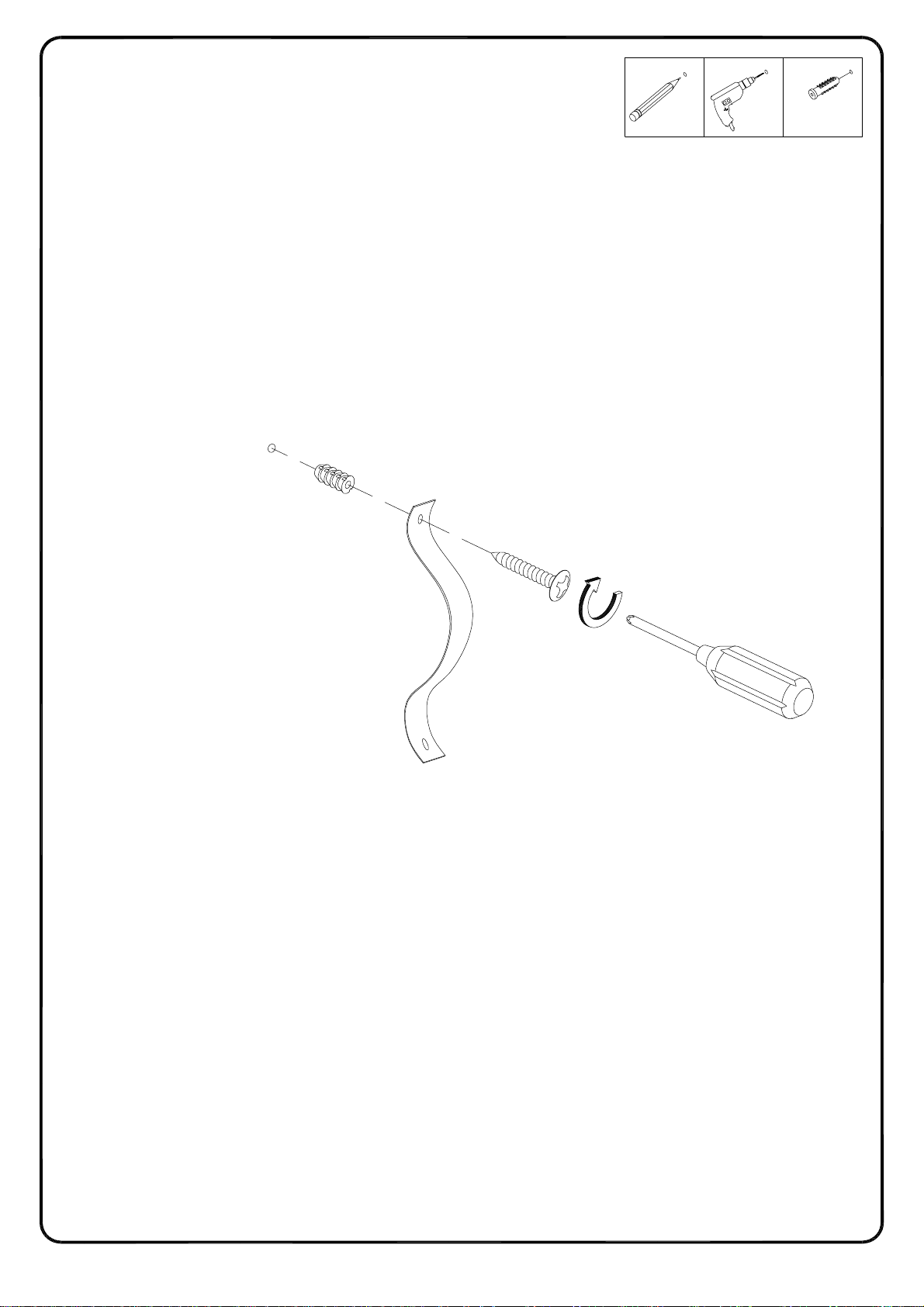

VIII. Drill may be needed for securing product to wall.

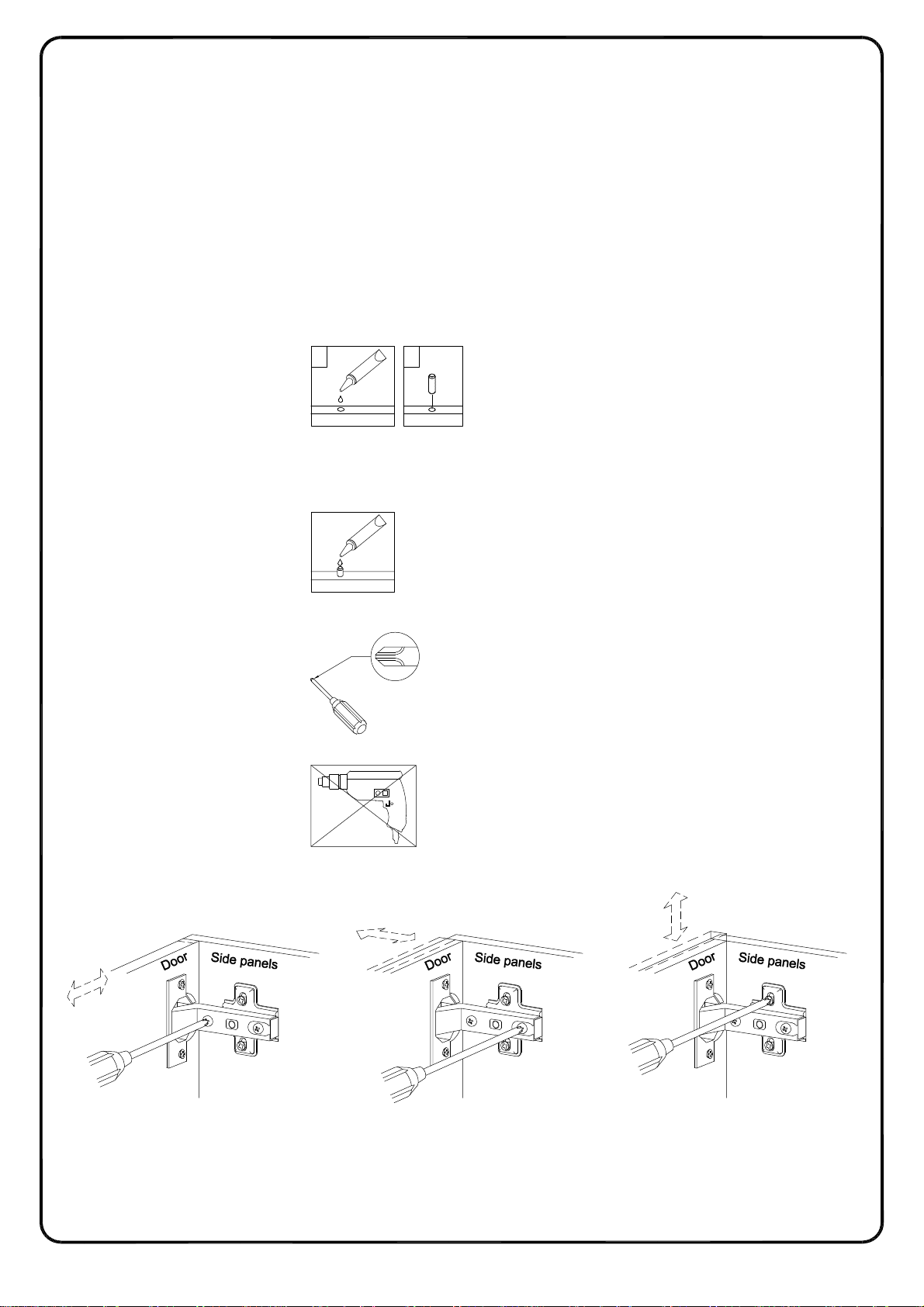

Ⅸ. Concealed hinges are three-way adjustable.

Horizontal by screw adjustment

In-and-Out by loosening the hinge-arm mounting screw or via cam

adjustment

Vertical Via slots in the mounting

plate or via cam adjustment

(EN)

P.2

Instructions de montage générales

I. Assurez-vous que toutes les pièces et tout le matériel sont disponibles avant de commencer

le montage.

II. Suivez attentivement chaque étape afin de vous assurer du montage adéquat de ce produit. III. Il est recommandé d'être deux pour faciliter le montage de ce produit. IV. Les principaux types de matériel utilisés pour assembler ce produit sont : des goujons

en bois, des vis et des boulons.

V. La colle fournie a pour but de maintenir en place les goujons en bois. Quand vous insérez

les goujons, localisez le trou approprié pour le goujon, déposez une petite quantité de colle dans le trou et insérez le goujon. Essuyez l'excès de colle immédiatement.

Dans les prochaines étapes de montage, lorsque des goujons sont nécessaires pour

assembler les pièces, déposez une petite quantité de colle à l'extrémité du goujon

avant d'assembler les pièces. Essuyez l'excès de colle immédiatement.

VI. Un tournevis cruciforme est requis pour le montage de ce produit.

VII. Des outils électriques ne doivent pas être utilisés pour monter ce produit.

VIII. Une perceuse peut être nécessaire pour fixer le produit au mur.

Ⅸ. Les charnières dissimulées sont réglables en trois sens.

À l'horizontale

par réglage de vis

intérieur et extérieur en desserrant le bras de la charnière vis de montage ou par réglage de verrou à came

À la verticale Par les fentes dans la plaque de montage ou par réglage de verrou à came

(FR)

P.3

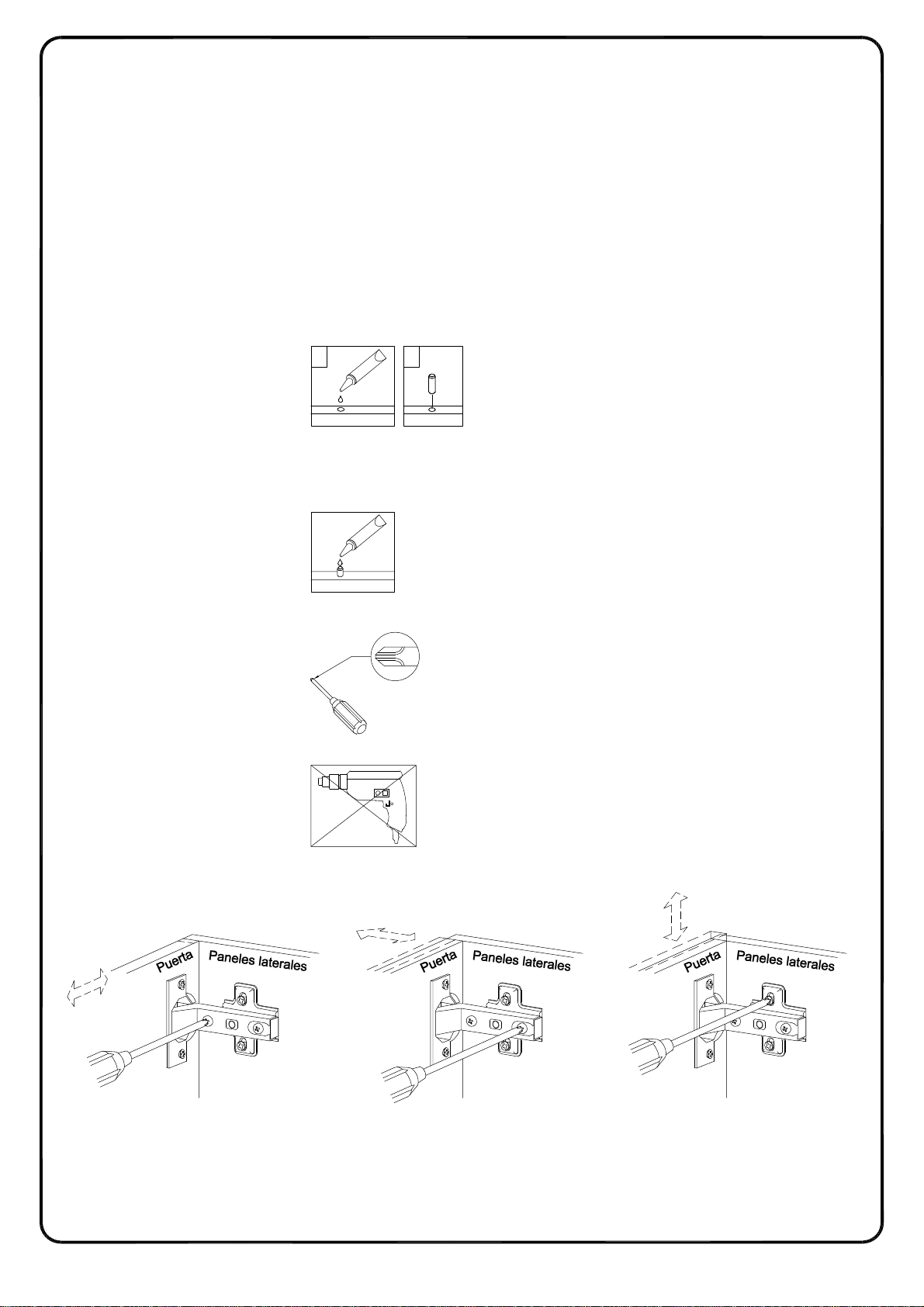

Pautas generales para el ensamblaje

I. Asegúrese de que todas las partes y herrajes estén disponibles antes del ensamblaje.

II. Siga cada paso cuidadosamente para garantizar el ensamblaje correcto de este producto. III. Se recomienda que dos personas realicen el ensamblaje de este producto para una mayor

facilidad.

IV. Los tres tipos principales de herraje usados para ensamblar este producto son: clavijas

de madera, tornillos y pernos.

V. El pegamento que se proporciona es para asegurar las clavijas de madera en su lugar.

Cuando inserte las clavijas, ubique el agujero adecuado para la clavija, coloque una pequeña cantidad de pegamento en el agujero e inserte la clavija. Limpie el exceso de pegamento de inmediato.

En los pasos posteriores del ensamblaje, cuando las clavijas sean necesarias para fijar las

partes del ensamblaje, coloque una pequeña cantidad de pegamento en el extremo de la clavija antes de unir las partes. Limpie el exceso de pegamento de inmediato.

VI. Es necesario un destornillador Phillips para el ensamblaje de este producto.

VII. No se deberán usar herramientas eléctricas en el ensamblaje de este producto.

VIII. Es probable que se necesite un taladro para asegurar el producto a la pared. Ⅸ. Las bisagras ocultas son ajustables en tres formas.

Horizontal mediante el ajuste del tornillo

Hacia adentro o afuera al aflojar el brazo de la bisagra

tornillo de montaje o mediante

ajuste de la leva

Vertical por medio de ranuras en la placa de montaje o mediante el ajuste de la leva

(ESP)

P.4

Allgemeine Montagerichtlinien

I. Achten Sie darauf, dass vor Beginn der Montage alle Bauteile und Hardware zur

Verfügung stehen.

II. Befolgen Sie jeden Schritt genau, um die ordnungsgemäße Montage dieses Produkts zu

gewährleisten.

III. Es werden zwei Personen empfohlen, um die Montage dieses Produkts zu vereinfachen. IV. Die drei Haupttypen von Beschlägen, die zur Montage dieses Produkts verwendet werden,

sind: Holzdübel Schrauben und Bolzen.

V. Der mitgelieferte Leim dient zur Befestigung von Holzdübeln. Beim ersten Einsetzen von

Dübeln das passende Dübelloch finden, eine kleine Menge Kleber in das Loch geben und den Dübel einsetzen. Überschüssigen Kleber sofort abwischen.

In zukünftigen Montageschritten, wenn Dübel zur Befestigung von Montageteilen benötigt

werden, eine kleine Menge Klebstoff auf das Ende des Dübels geben, bevor die Teile miteinander befestigt werden. Überschüssigen Kleber sofort abwischen.

VI. Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt.

VII. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden.

VIII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. Ⅸ. Die verdeckten Scharniere sind in drei Richtungen verstellbar.

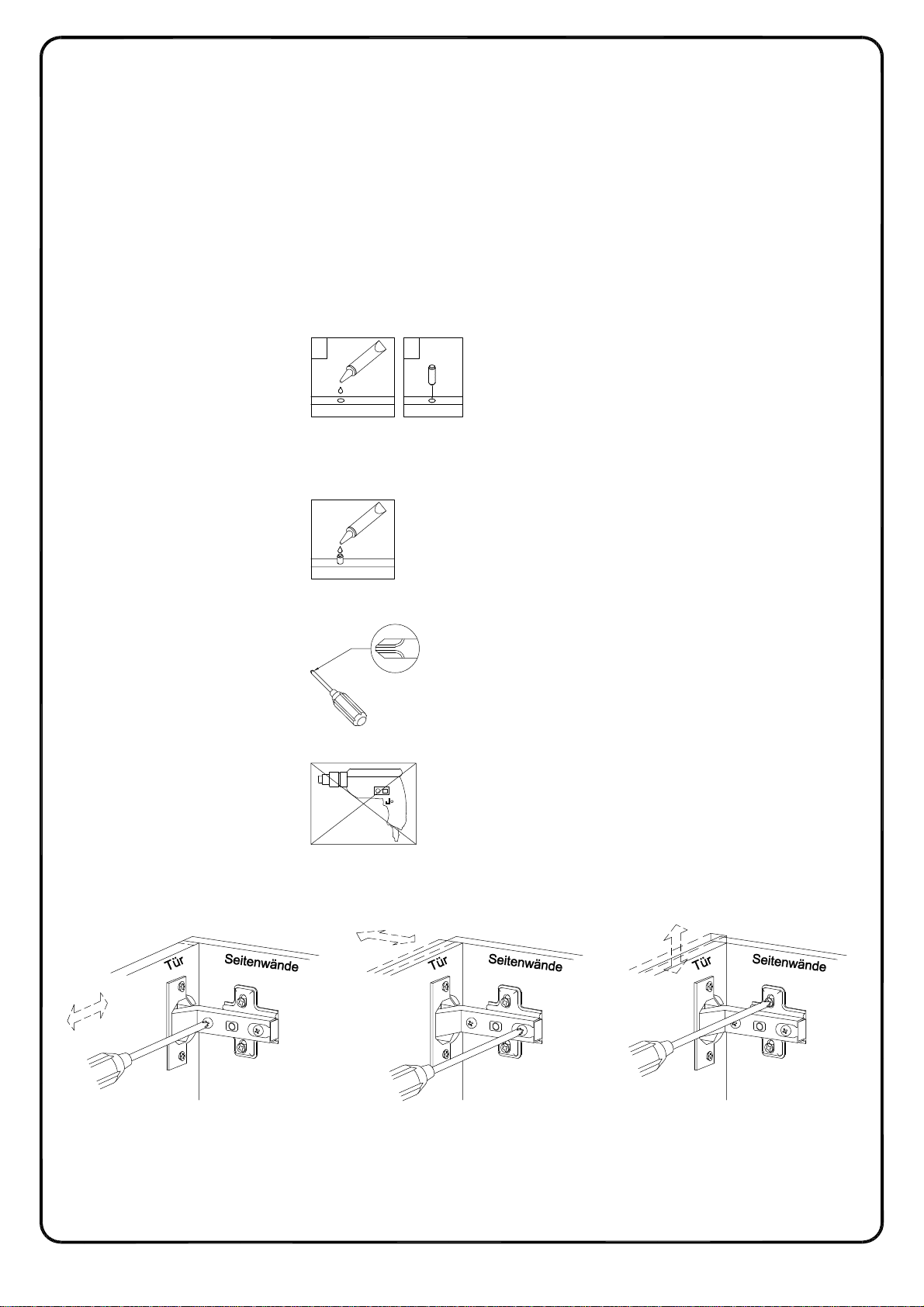

Horizontal durch eine Schraubenverstellung

Ein- und Ausschalten durch das Lösen des Scharnierarms oder durch eine Befestigungsschraube oder über einen Nocken Einstellung

Vertical

Über die Schlitze in der Halterungsplatte oder über Nockenverstellung

(DE)

P.5

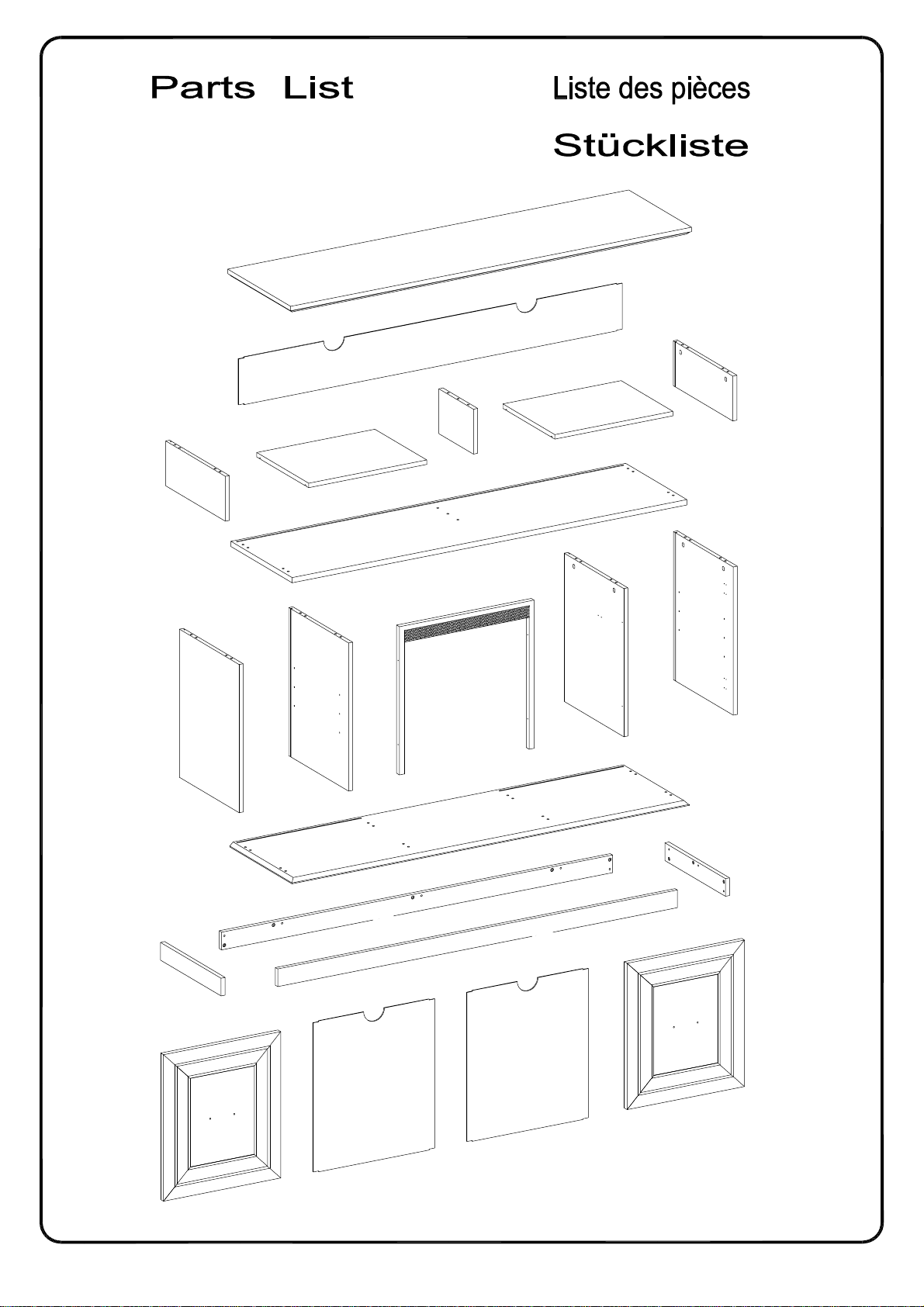

Lista de piezas

P.6

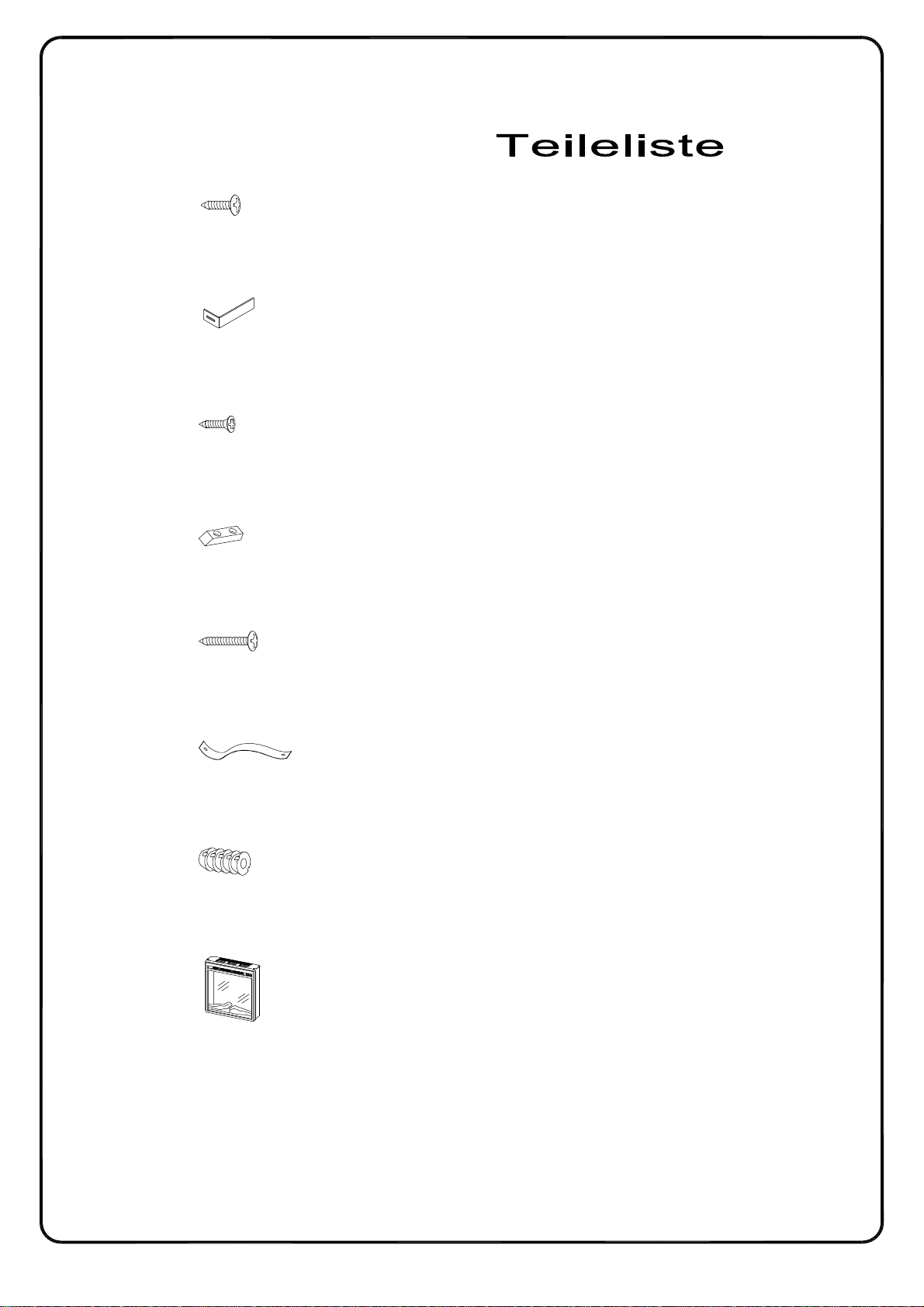

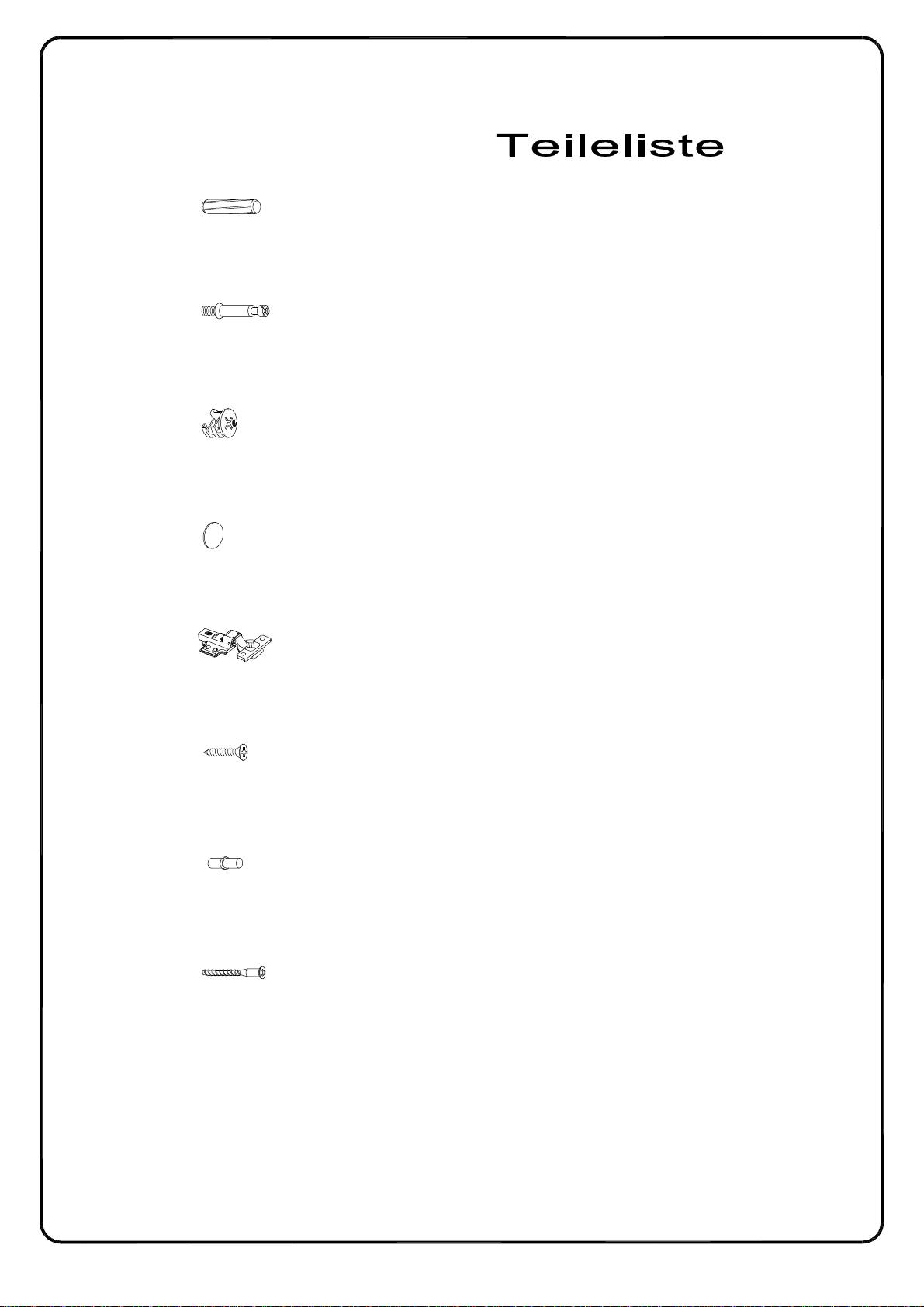

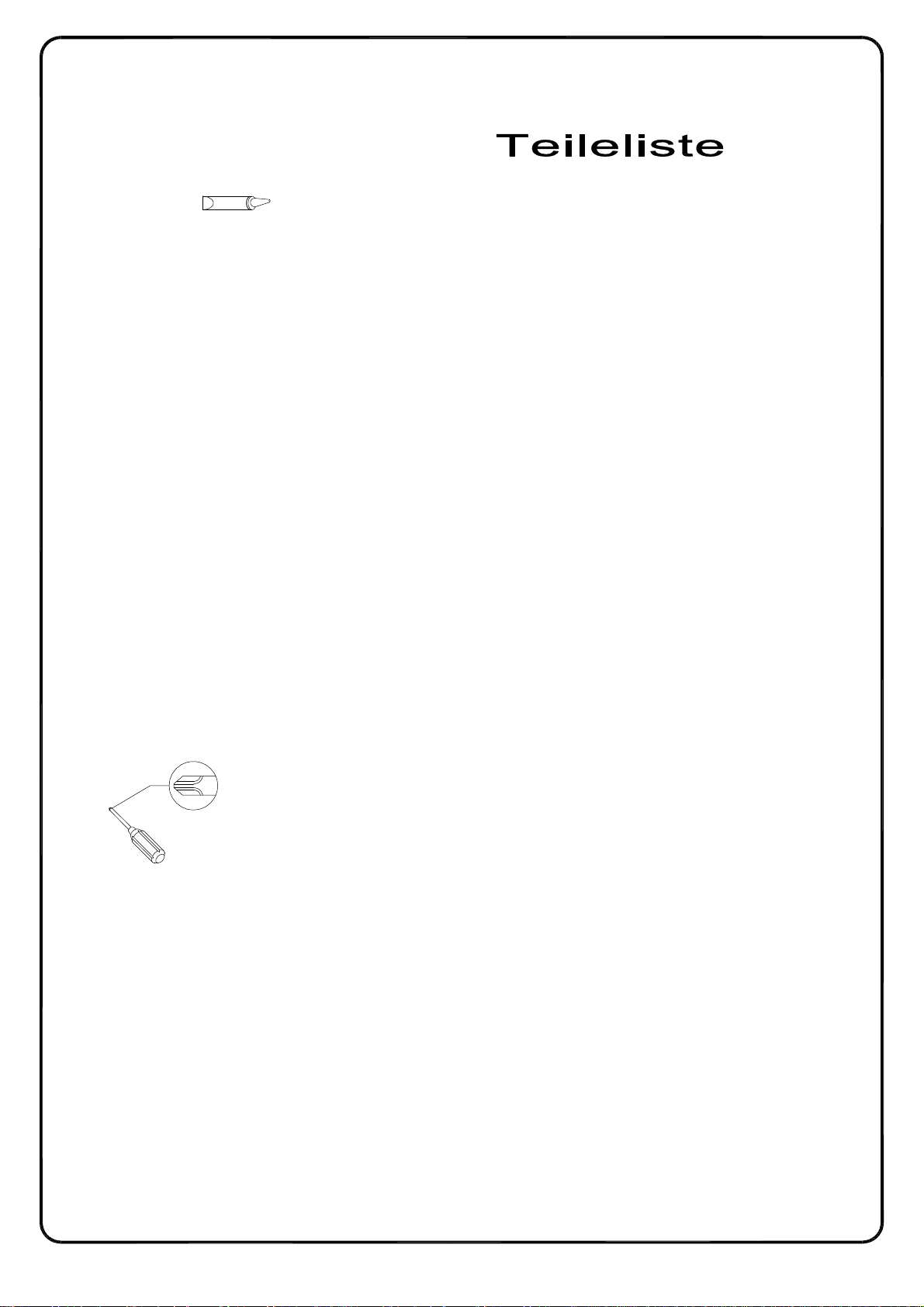

Hardware List Liste du matériel

Liste des pièces

B Ø6x35mm Cam bolt 14

Ø8x30mm Wooden dowel 26

Cheville en bois Clavija de madera Holzdübel

Boulon à came Perno de leva Nockenschraube

Ø15x11mm Cam lock 14

Serrure à came Cerradura de leva Zylindermutter

Ø30mm

Sticker 14 Autocollant Pegatina Aufkleber

Europe hinge Charnière Europe Bisagra de Europa Europa-Scharnier

pcs

Ø4x14mm Screw 24

Vis Tornillo Schraube

Shelf support pin 8 Goupille de support d'étagère Perno de soporte del estante Regalstützstift

Ø6x50mm Screw 14

Vis Tornillo Schraube

pcs

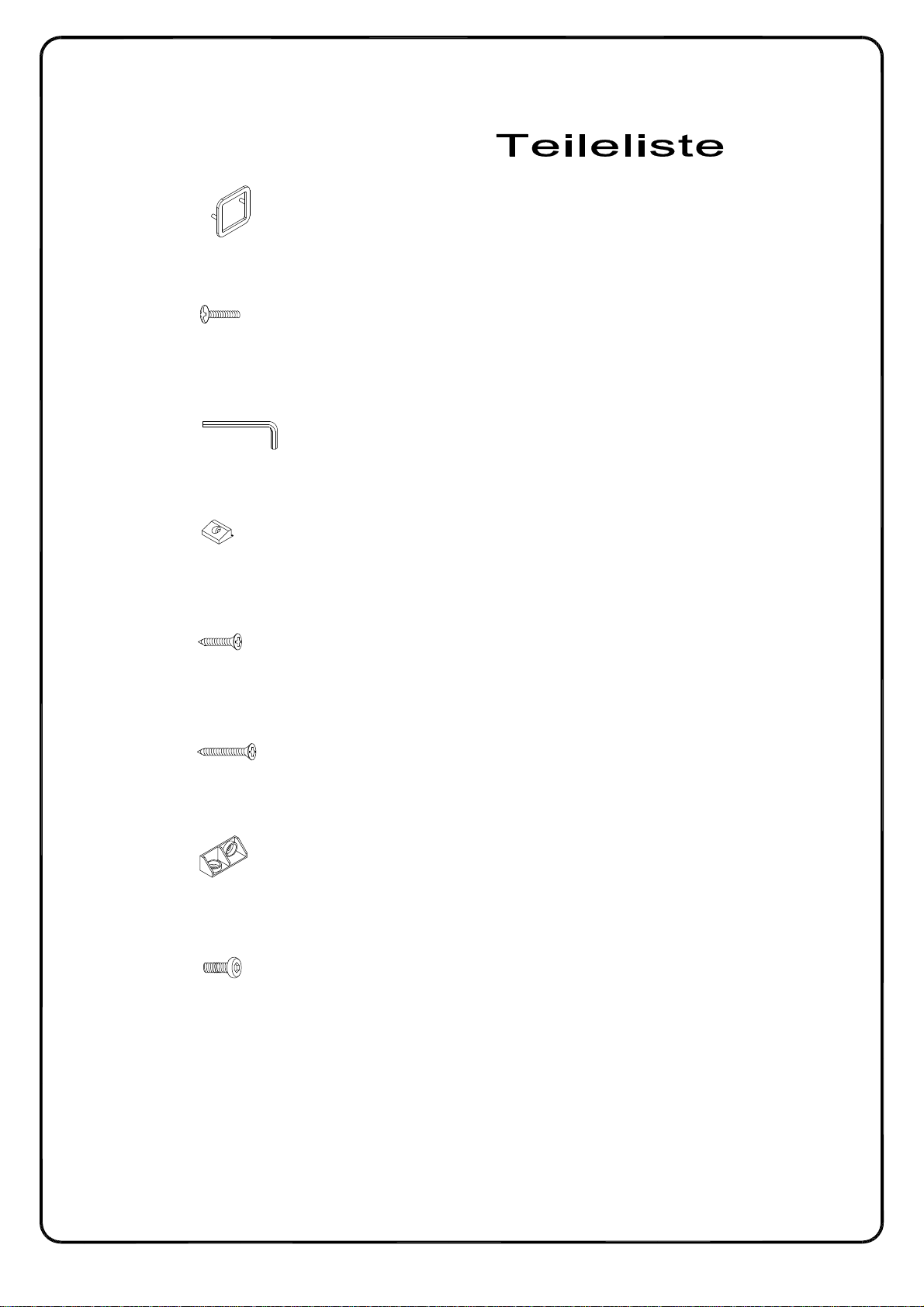

P.7

Hardware List Liste du matériel

Liste des pièces

Ø4x16mm

Ø3x17mm

Handle 2 Poignée Mango Griff

Handle Bolt Boulon de poignée Perno de la manija Griffbolzen

Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel

Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil

Screw Vis Tornillo Schraube

pcs

R M6x12mm

Ø4x28mm

Screw Vis Tornillo Schraube

Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil

Bolt Boulon Perno Bolzen

pcs

P.8

Hardware List Liste du matériel

Liste des pièces

Ø4x12mm

Ø3x14mm

Ø4x25mm Screw

Screw Vis Tornillo Schraube

L shape bracket Support en L Soporte en forma de L L-förmige Halterung

Screw Vis Tornillo Schraube

Door stopper Butée de porte Tapón de la puerta Türstopper

Vis Tornillo Schraube

pcs

F18V66L

Plastic strap Sangle en plastique Correa plástica Kunststoffband

Nut Écrou Tuerca Mutter

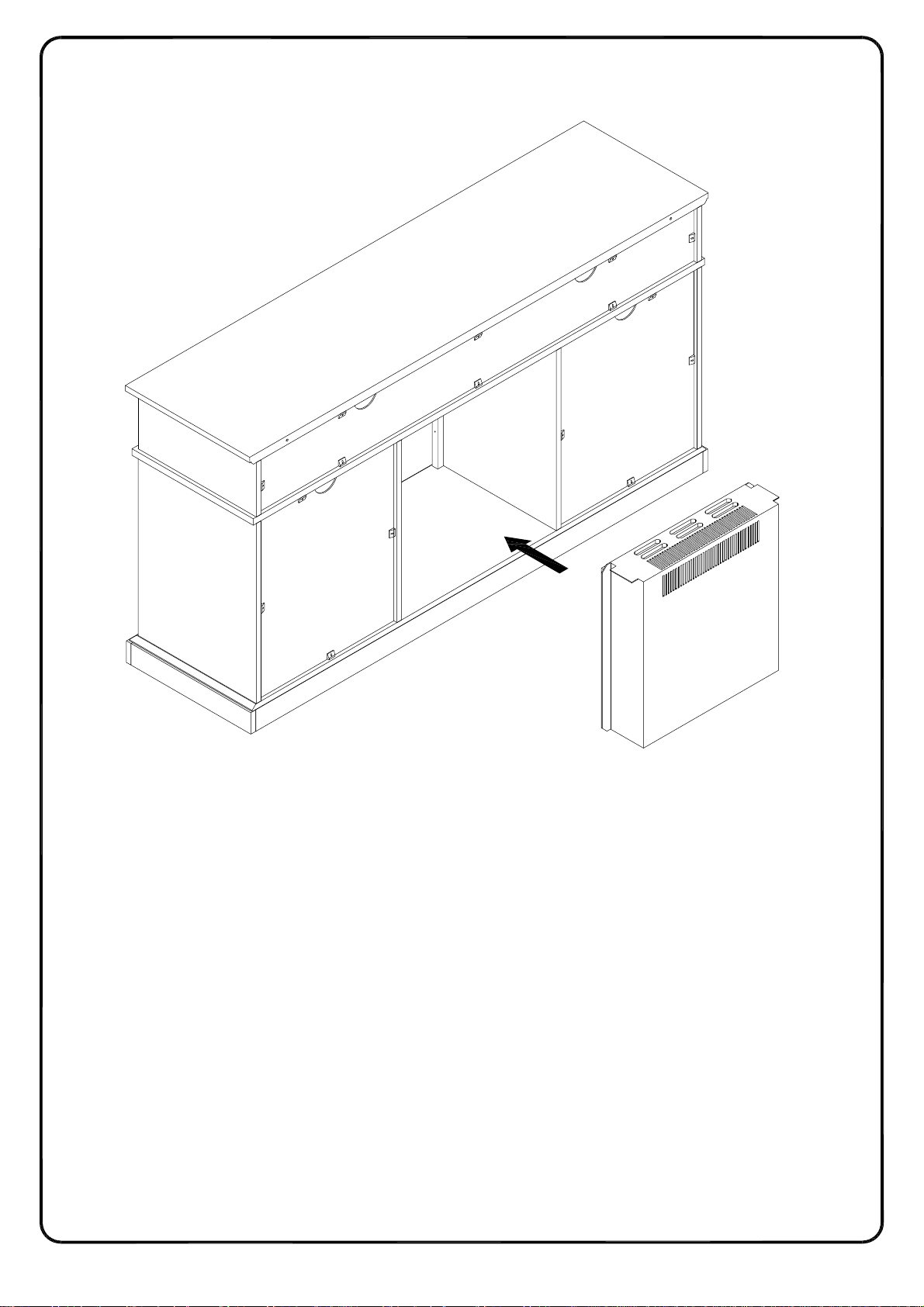

Fireplace Insert 1 Insert de cheminée Inserto de chimenea Kamineinsatz

pcs

P.9

Hardware List Liste du matériel

Liste des pièces

Glue tube 2 Tube de colle Tubo de pegamento Kleber in Tube

pcs

Philips head screwdriver required for assembly

(not included)

Un tournevis cruciforme est requis pour l’assemblage.

(non inclus)

Se requiere un destornillador de cabeza Philips para el montaje

(no incluido)

Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher

(nicht enthalten)

The hardware quantities listed above are required for proper assembly.Some extra hardware may also

have been included. Les quantités de matériel indiquées ci-dessus sont requises pour un montage adéquat. Du matériel

supplémentaire peut aussi avoir été inclus. Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se

podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen

erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.

P.10

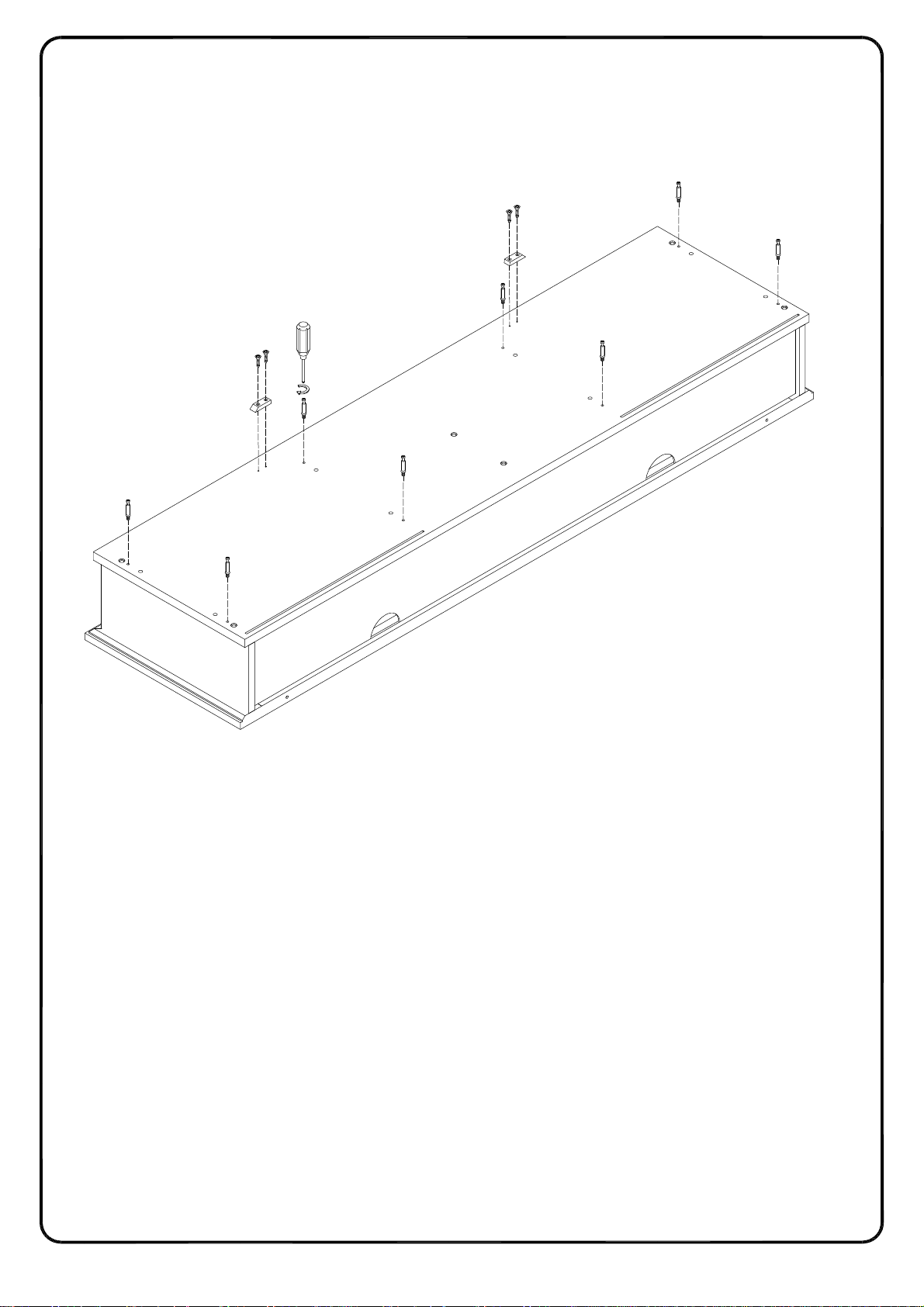

Step 1

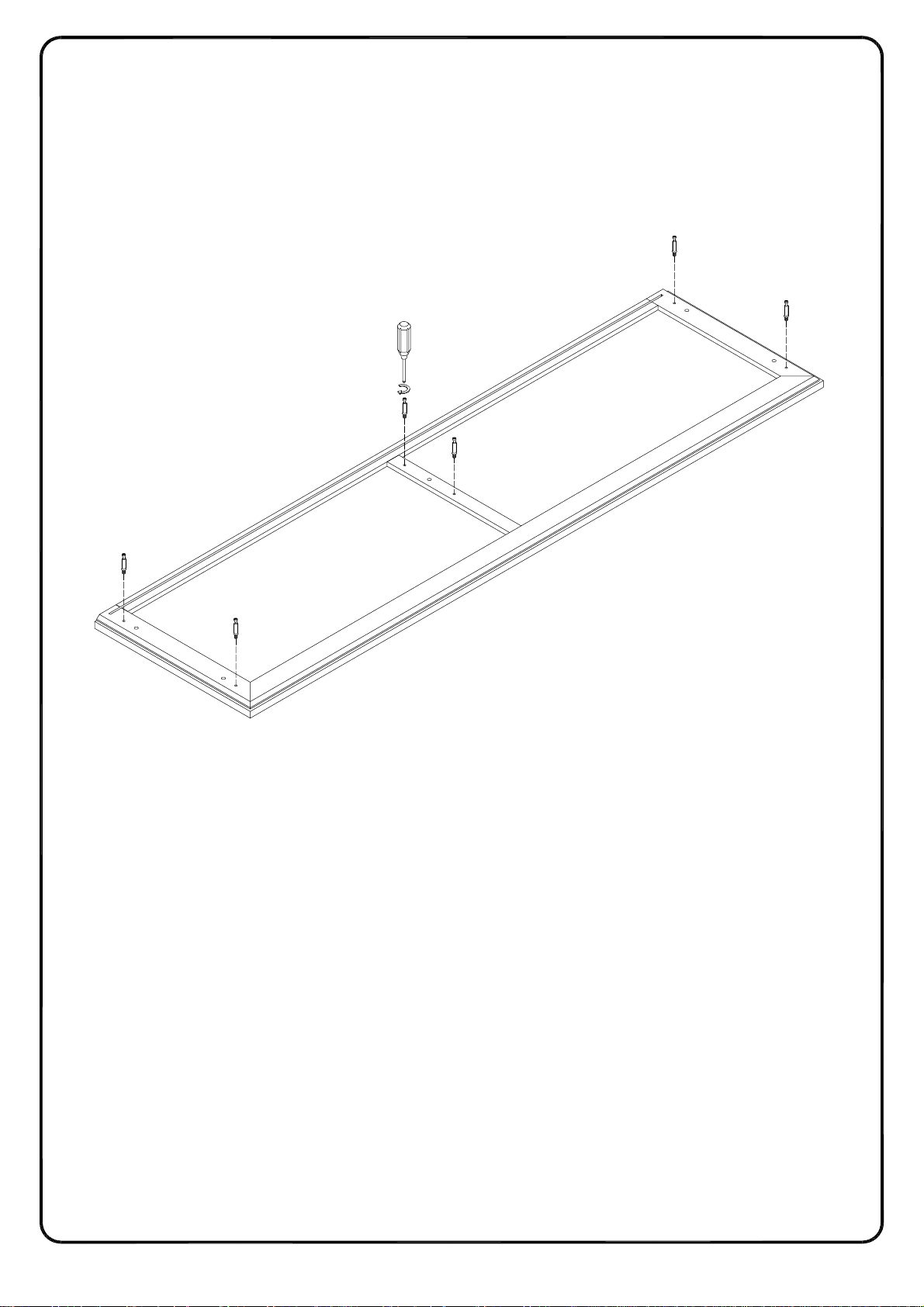

(EN) Secure cam bolt (B) into part (1) with Philips head screwdriver as per diagram.

(FR) Fixez le boulon à came (B) dans la pièce (1) avec un tournevis cruciforme conformément au schéma.

(ESP)

Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se

muestra en el diagrama. (DE)

Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.11

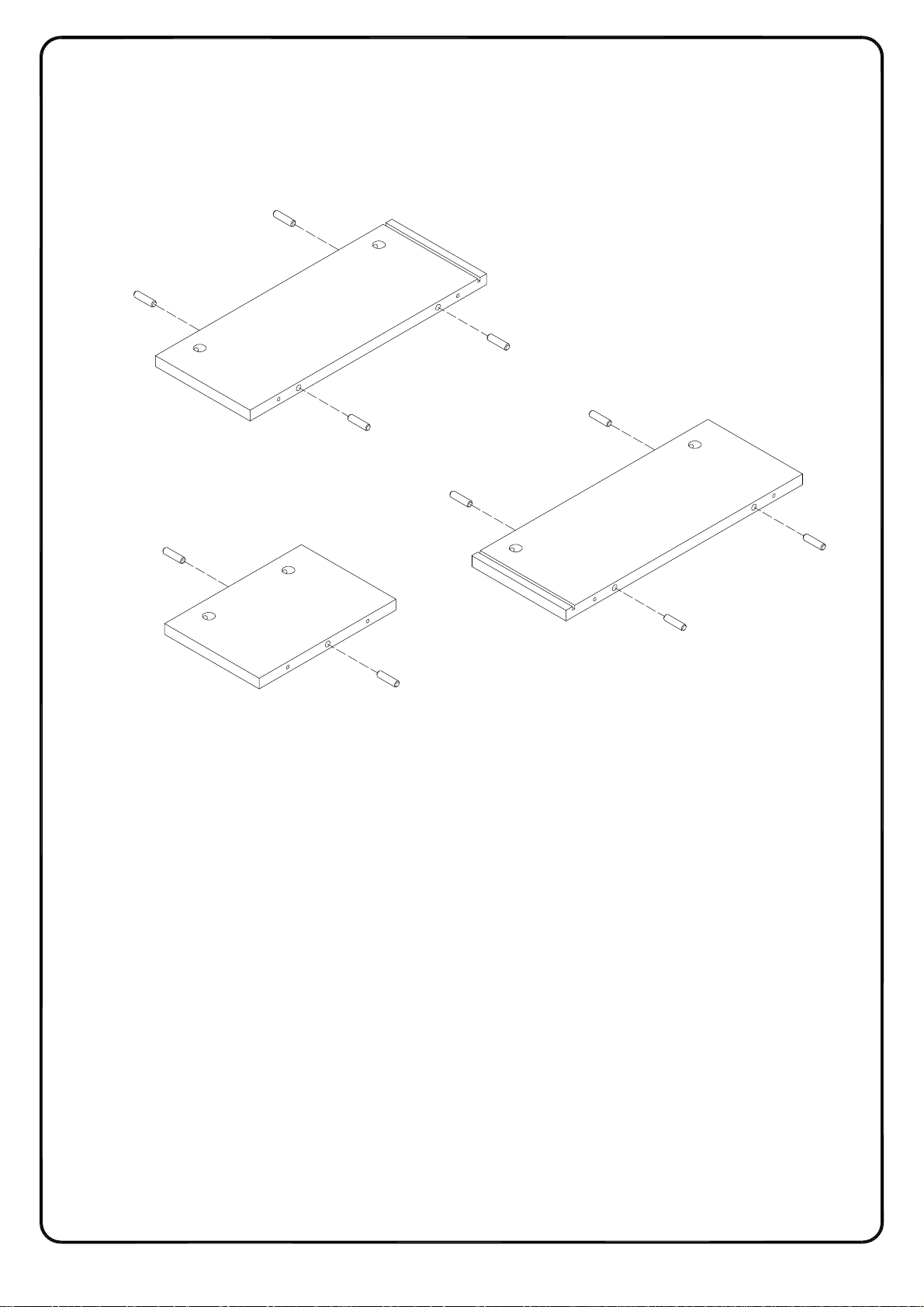

Step 2

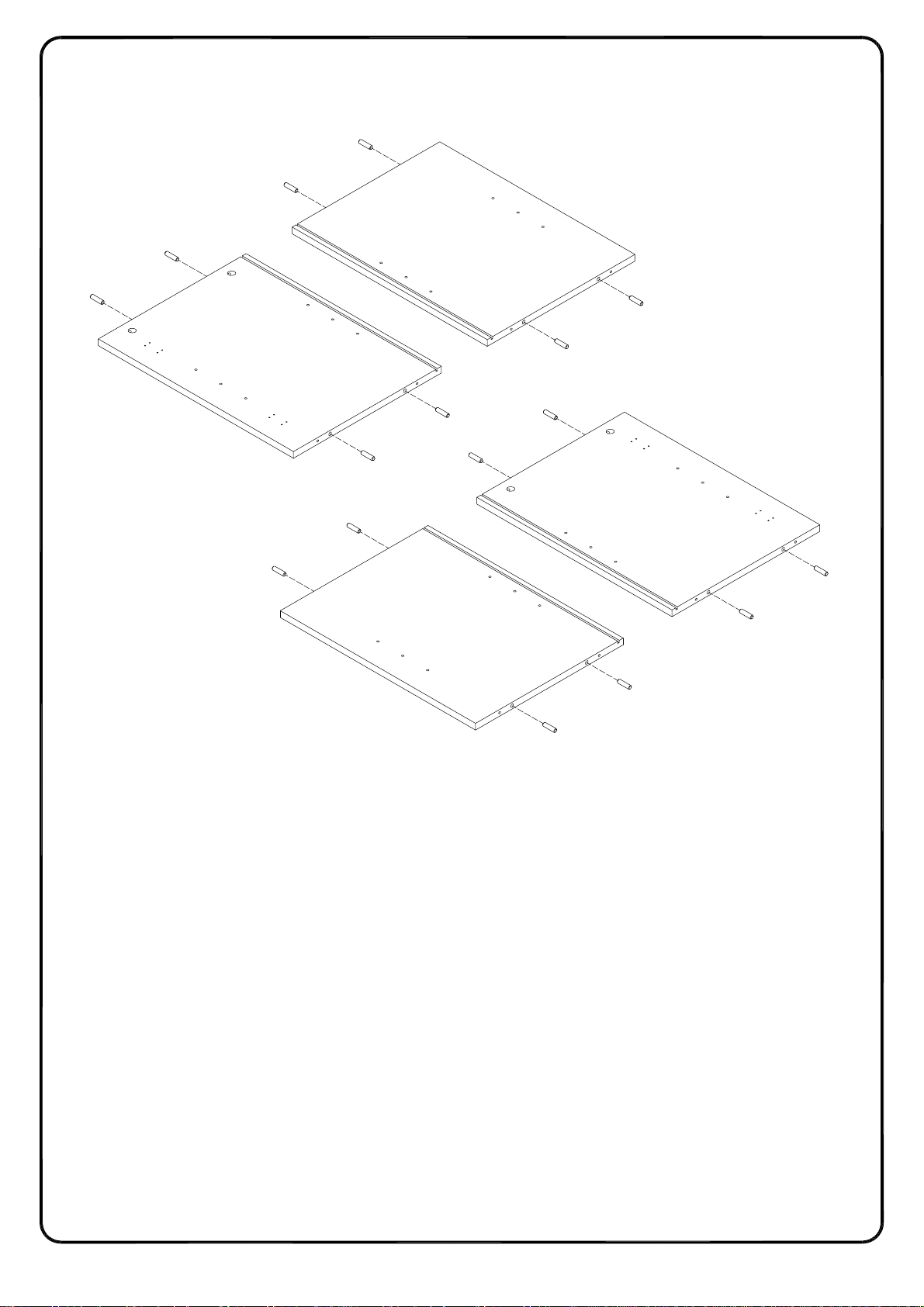

(EN) Insert wooden dowel (A) into parts (3,4,5) as per diagram.

(FR) Insérez la cheville en bois (A) dans les pièces (3,4,5) selon le schéma.

(ESP) Inserte la clavija de madera (A) en las partes (3,4,5) según el diagrama.

(DE) Stecken Sie den Holzdübel (A) in die Teile (3,4,5) gemäß der Abbildung ein.

P.12

Step 3

(EN) Insert wooden dowel (A) into parts (7,8,9,10) as per diagram.

(FR) Insérez la cheville en bois (A) dans les pièces (7,8,9,10) selon le schéma.

(ESP) Inserte la clavija de madera (A) en las partes (7,8,9,10) según el diagrama.

(DE) Stecken Sie den Holzdübel (A) in die Teile (7,8,9,10) gemäß der Abbildung ein.

P.13

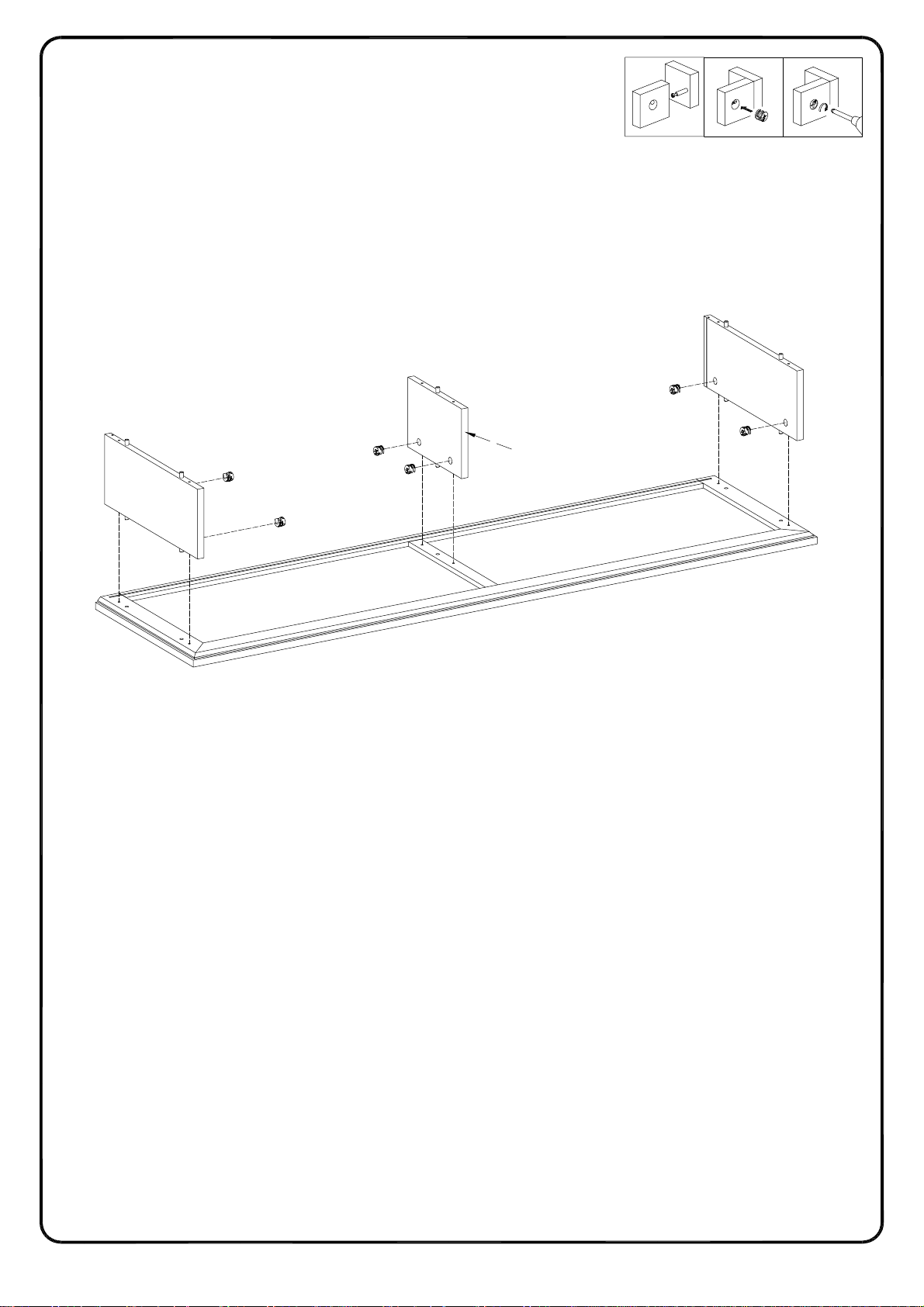

Step 4

21 3

EN)

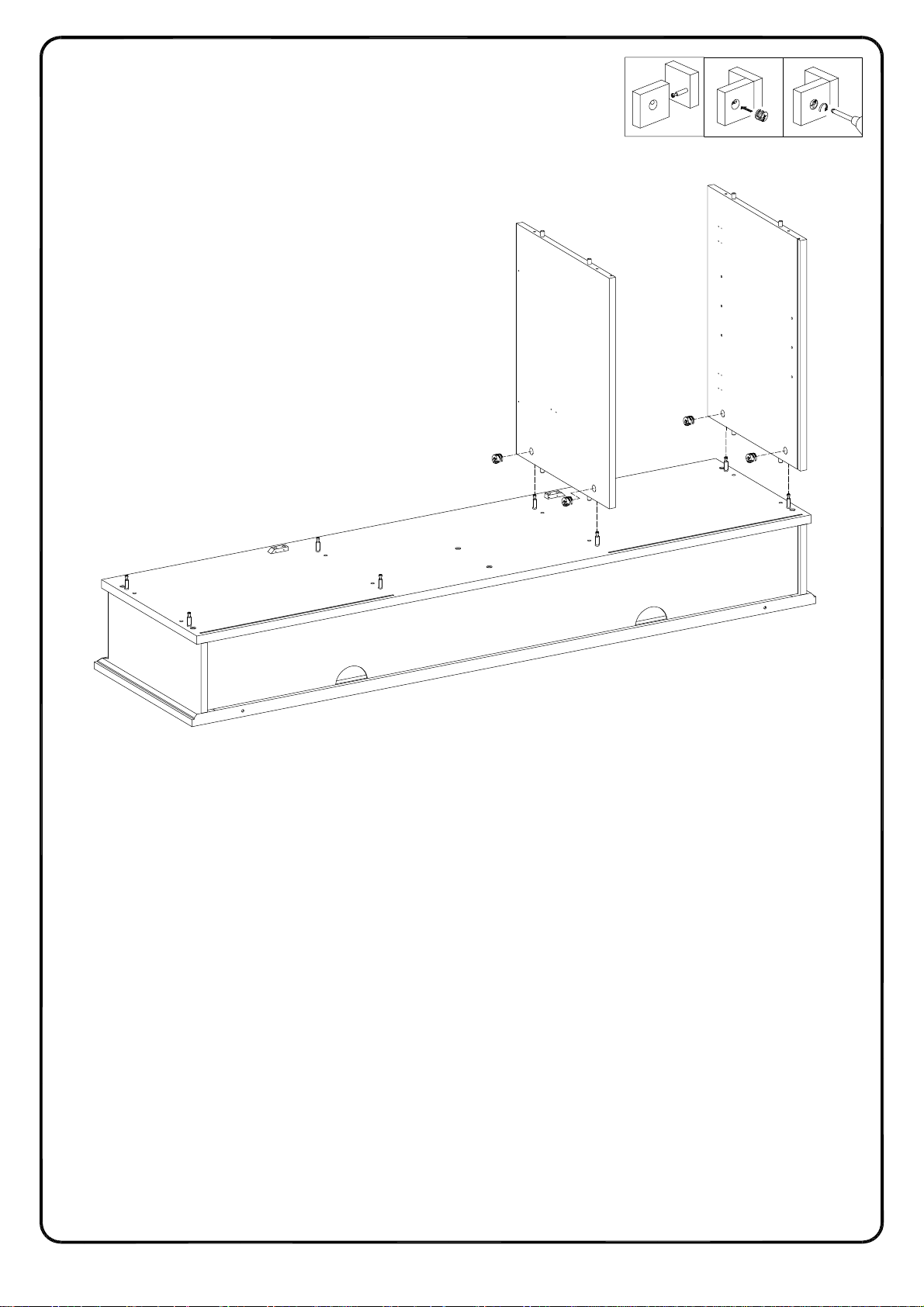

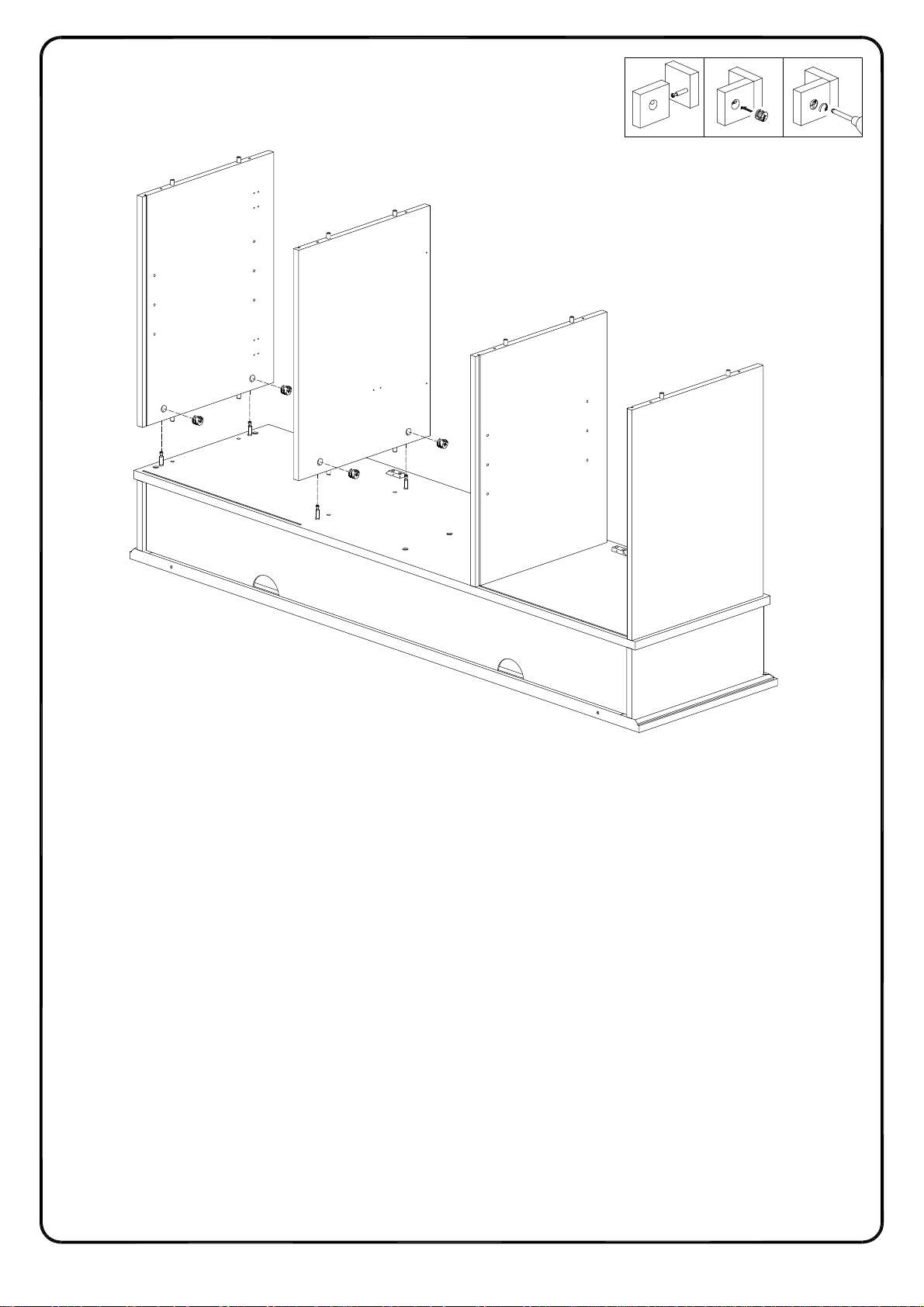

Attach parts (3,4,5) into part (1), then using cam lock (C) secure parts (3,4,5) into part (1) with

Philips head screwdriver as per diagram. (FR)

Insérez les pièces (3,4,5) à la pièce (1), puis en utilisant le serrure à came (C) fixez les pièces (3,4,5) à la pièce (1) avec un tournevis cruciforme conformément au schéma.

Finished edge

(ESP) Fije las partes (3,4,5) a la parte(1) , luego use el cierre de leva (C) para fijar las partes (3,4,5) en la parte (1) con un destornillador de cabeza Philips según el diagrama.

(DE) Befestigen Sie die Teile (3,4,5) in das Teil(1) , und befestigen Sie dann die Teile (3,4,5) in das Teil (1) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der

Abbildung.

P.14

Step 5

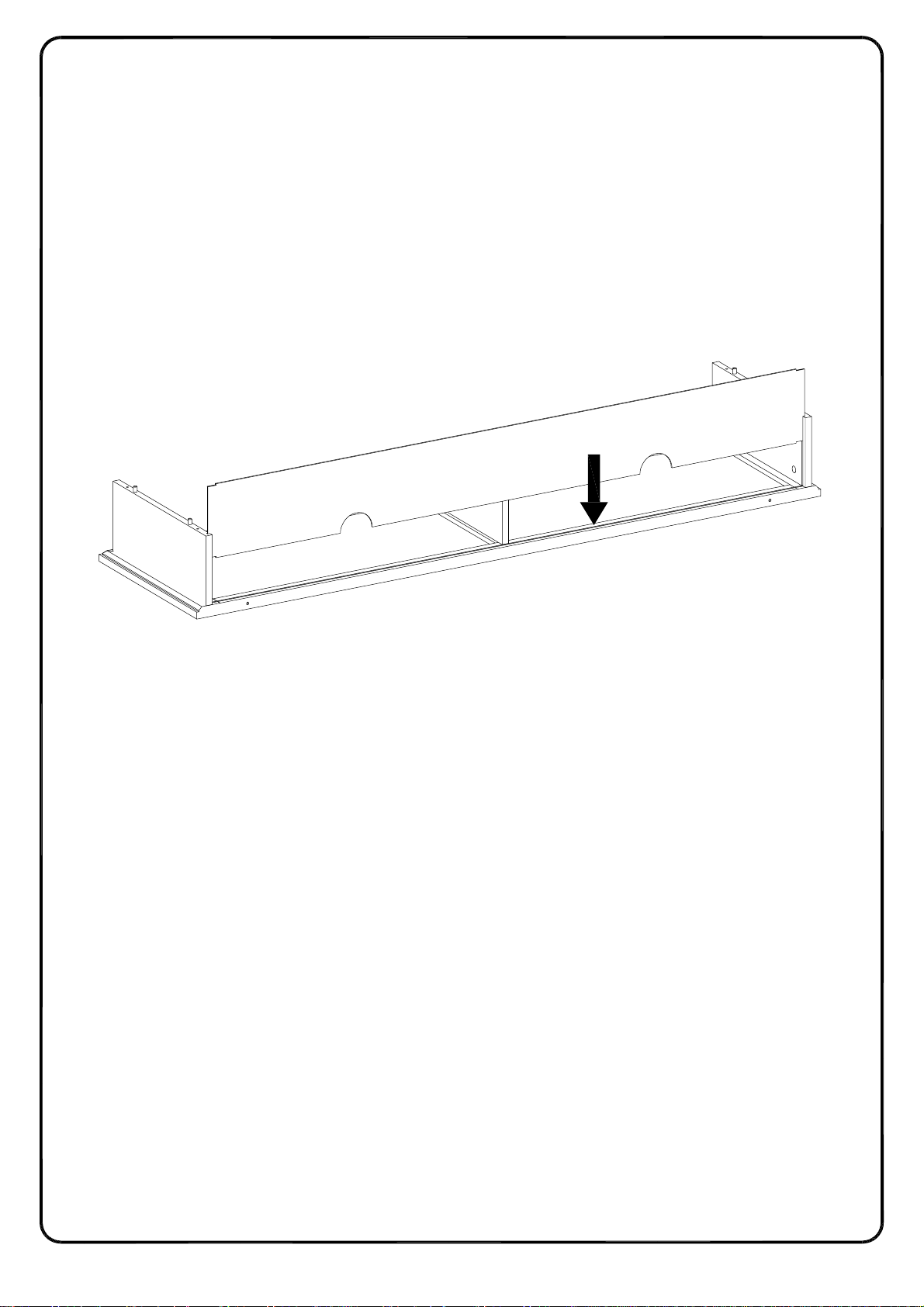

(EN) Put part (13) as per diagram.

(FR) Mettez la pièce (13) conformément au schéma.

(ESP) Ponga la parte (13) según el diagrama.

(DE) Setzen Sie das Teil (13) gemäß der Abbildung ein.

P.15

Step 6

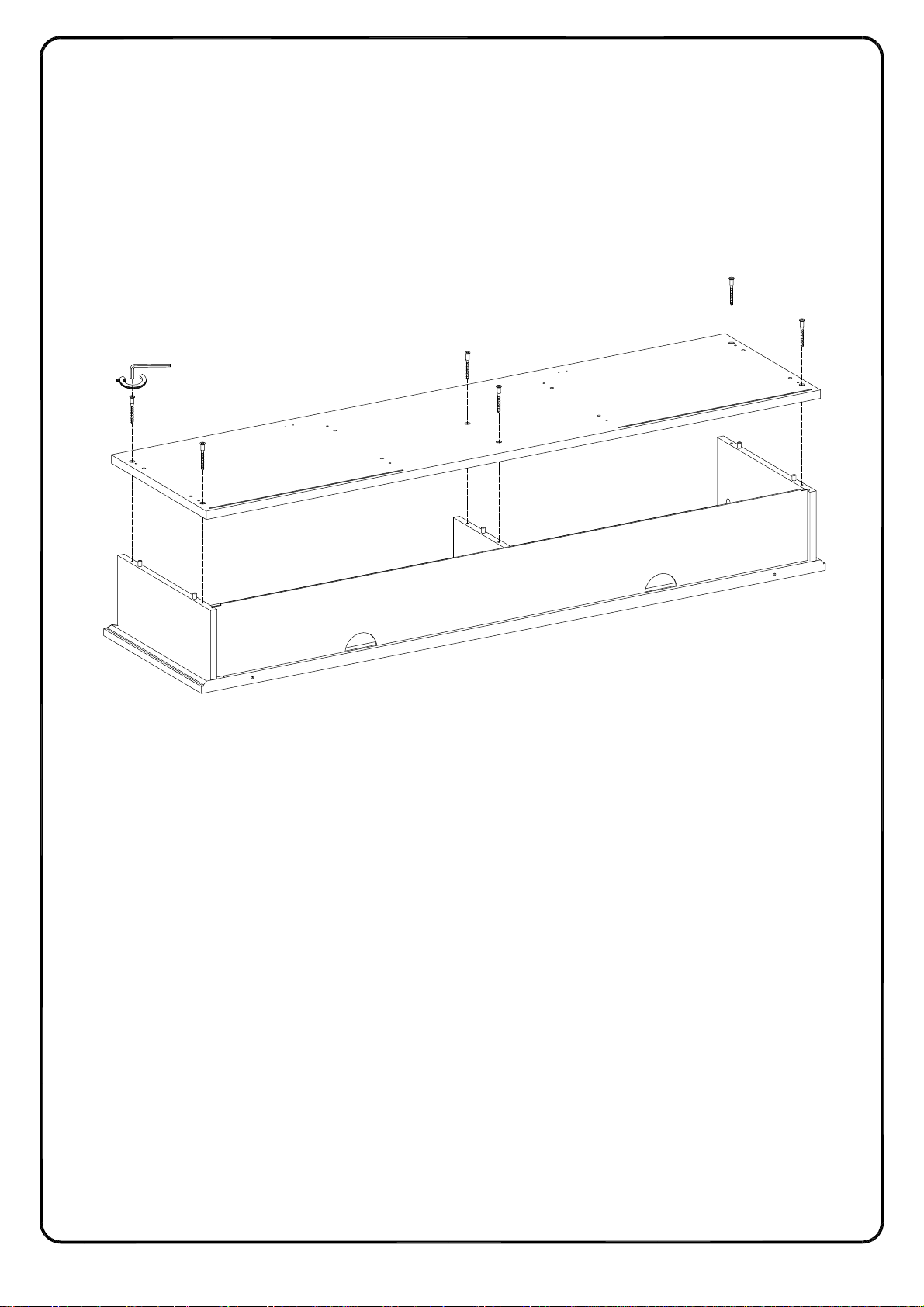

(EN) Using screw (H) attach part (2) into parts (3,4,5) with Hex key (L) as per diagram.

(FR) Utilisez la vis (H) pour fixer la pièce(2) dans les pièces (3,4,5) avec la clé hexagonale (L) conformément au schéma.

(ESP) Use el tornillo (H) para fijar la parte (2) en las partes (3,4,5) con la llave hexagonal (L) según el diagrama.

(DE) Befestigen Sie das Teil (2) in die Teile (3,4,5) mit der Schraube (H) durch den Sechskantschlüssel (L) gemäß der Abbildung.

P.16

Step 7

(EN) Secure cam bolt (B) into part (2) and using screw (U) secure door stopper (V) to part (2) with Philips head screwdriver as per diagram.

(FR) Insérez le boulon à came (B) dans la pièce (2), puis utilisez la vis (U) pour fixer la butée de porte(V) à la pièce (2) avec un tournevis cruciforme conformément au schéma.

(ESP)

Asegure el perno de leva (B) en la parte (2), luego use el tornillo (U) para fijar el tapón de la puerta (V) a la parte (2), con un destornillador de cabeza Philips como se muestra en el diagrama.

(DE) Befestigen Sie die Nockenschraube (B) ins Teil (2) und befestigen den Türstopper (V) ans Teil (2) mit der Schraube (U), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.17

Step 8

21 3

EN)

Attach parts (9,10) into part (2), then using cam lock (C) secure parts (9,10) into part (2) with Philips head screwdriver as per diagram.

(FR) Fixez les pièces (9,10) dans la pièce (2), puis en utilisant le serrure à came (C) fixez les pièces (9,10) à la pièce (2) avec un tournevis cruciforme conformément au schéma.

(ESP) Fije las partes (9,10) en la parte(2) , luego use el cierre de leva (C) para fijar las partes (9,10) a la parte (2) con un destornillador de cabeza Philips según el diagrama.

(DE) Befestigen Sie die Teile (9,10) in das Teil (2) , und befestigen Sie dann die Teile (9,10) in das Teil (2) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der

Abbildung.

P.18

Step 9

21 3

(EN)

Attach parts (7,8) into part (2), then using cam lock (C) secure parts (7,8) into part (2) with Philips head screwdriver as per diagram.

(FR) Fixez les pièces (7,8) dans la pièce (2), puis en utilisant le serrure à came (C) fixez les pièces (7,8) à la pièce (2) avec un tournevis cruciforme conformément au schéma.

(ESP) Fije las partes (7,8) en la parte(2) , luego use el cierre de leva (C) para fijar las partes (7,8) a la parte (2) con un destornillador de cabeza Philips según el diagrama.

(DE) Befestigen Sie die Teile (7,8) in das Teil (2) , und befestigen Sie dann die Teile (7,8) in das Teil (2) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der

Abbildung.

P.19

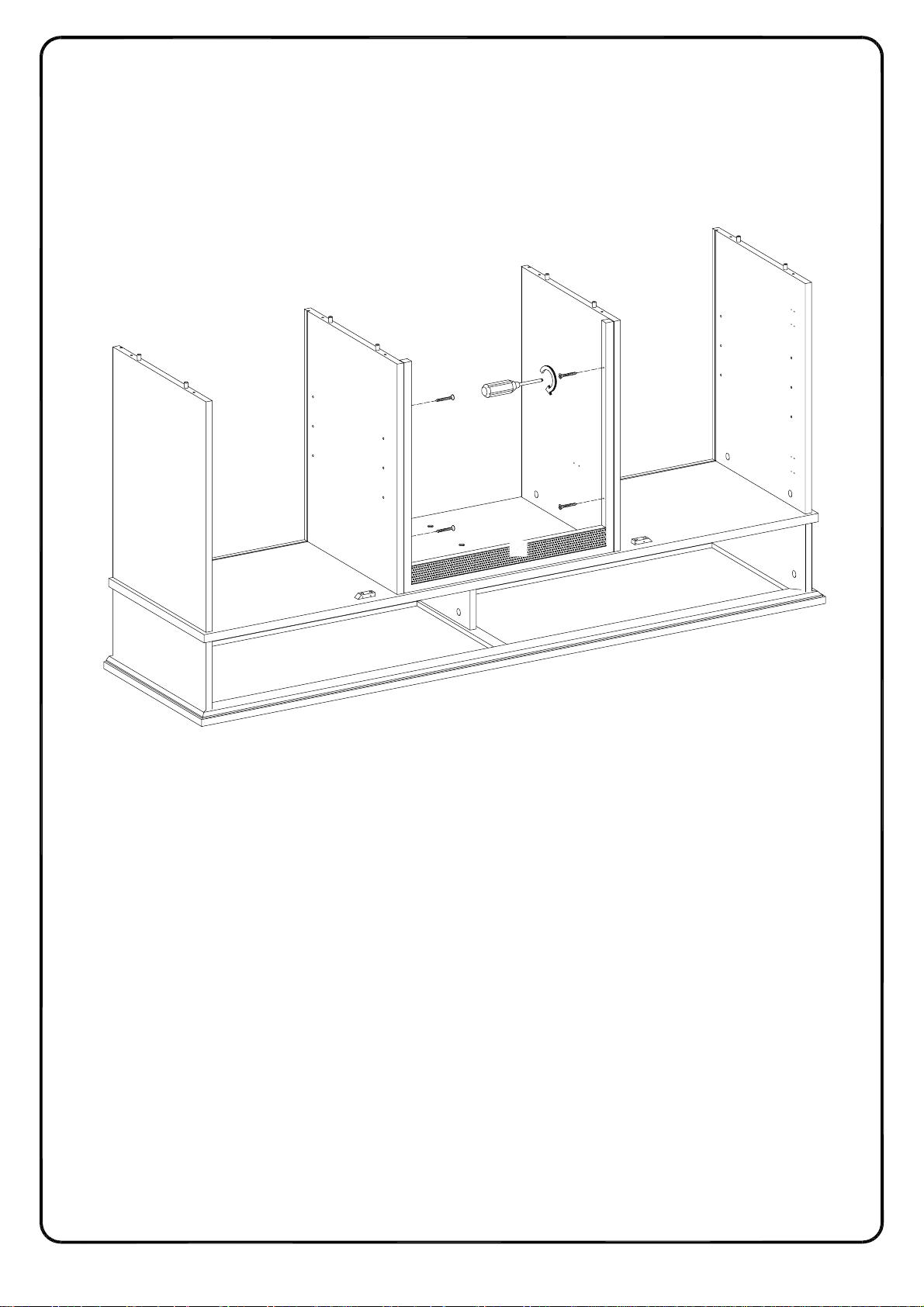

Step 10

(EN) Using screw (P) attach part (11) to parts (8,9) with Philips head screwdriver as per diagram.

(FR) En utilisant la Vis (P), fixez les pièces (11) aux pièces (8,9) avec un tournevis cruciforme conformément au schéma.

(ESP) Use el tornillo (P) para fijar las partes (11) a las partes (8,9) con un destornillador de cabeza Philips según el diagrama.

(DE) Befestigen Sie das Teil (11) an die Teile (8,9) mit der Schraube (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.20

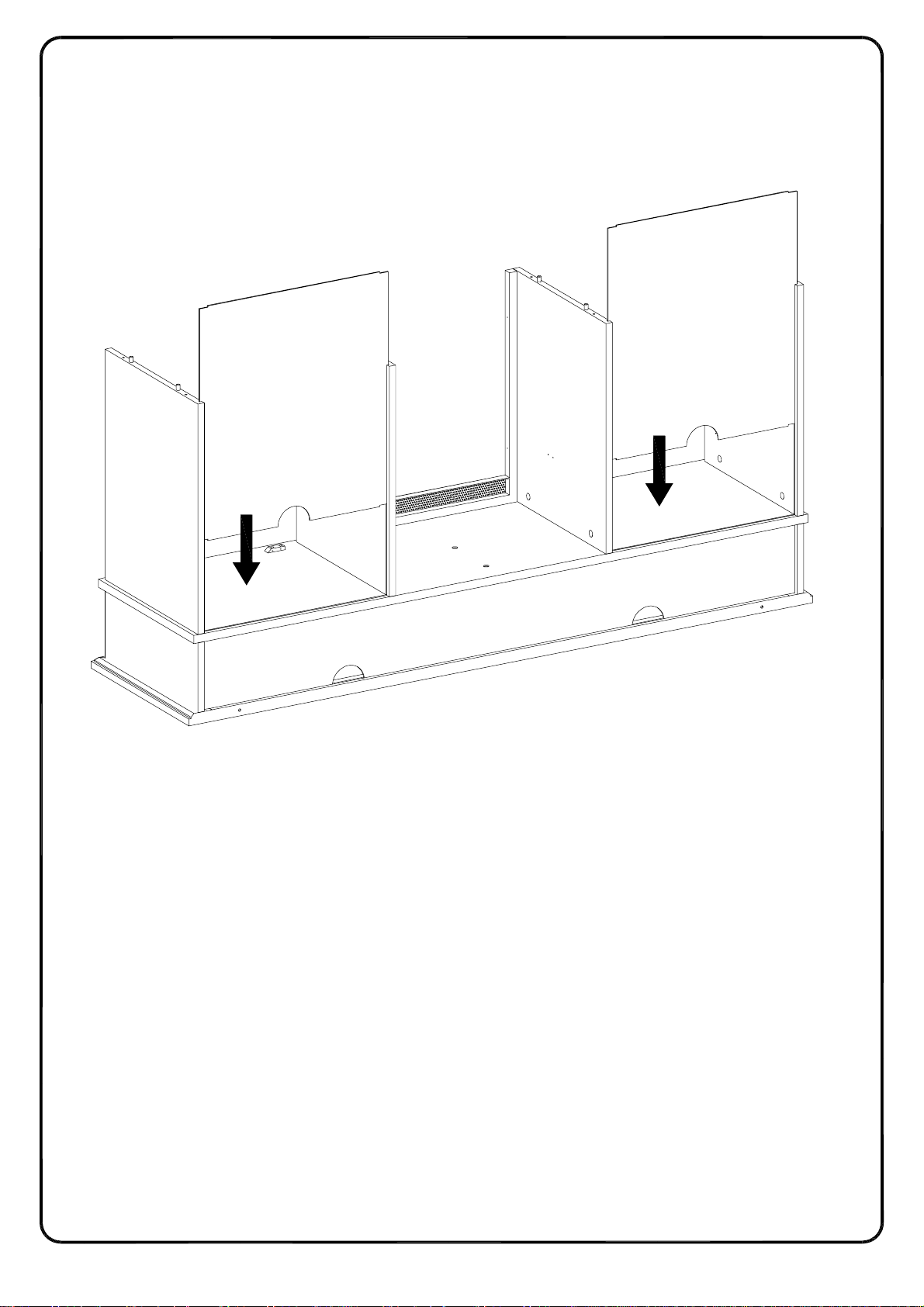

Step 11

(EN) Put part (14) as per diagram.

(FR) Mettez la pièce (14) conformément au schéma.

(ESP) Ponga la parte (14) según el diagrama.

(DE) Setzen Sie das Teil (14) gemäß der Abbildung ein.

P.21

Step 12

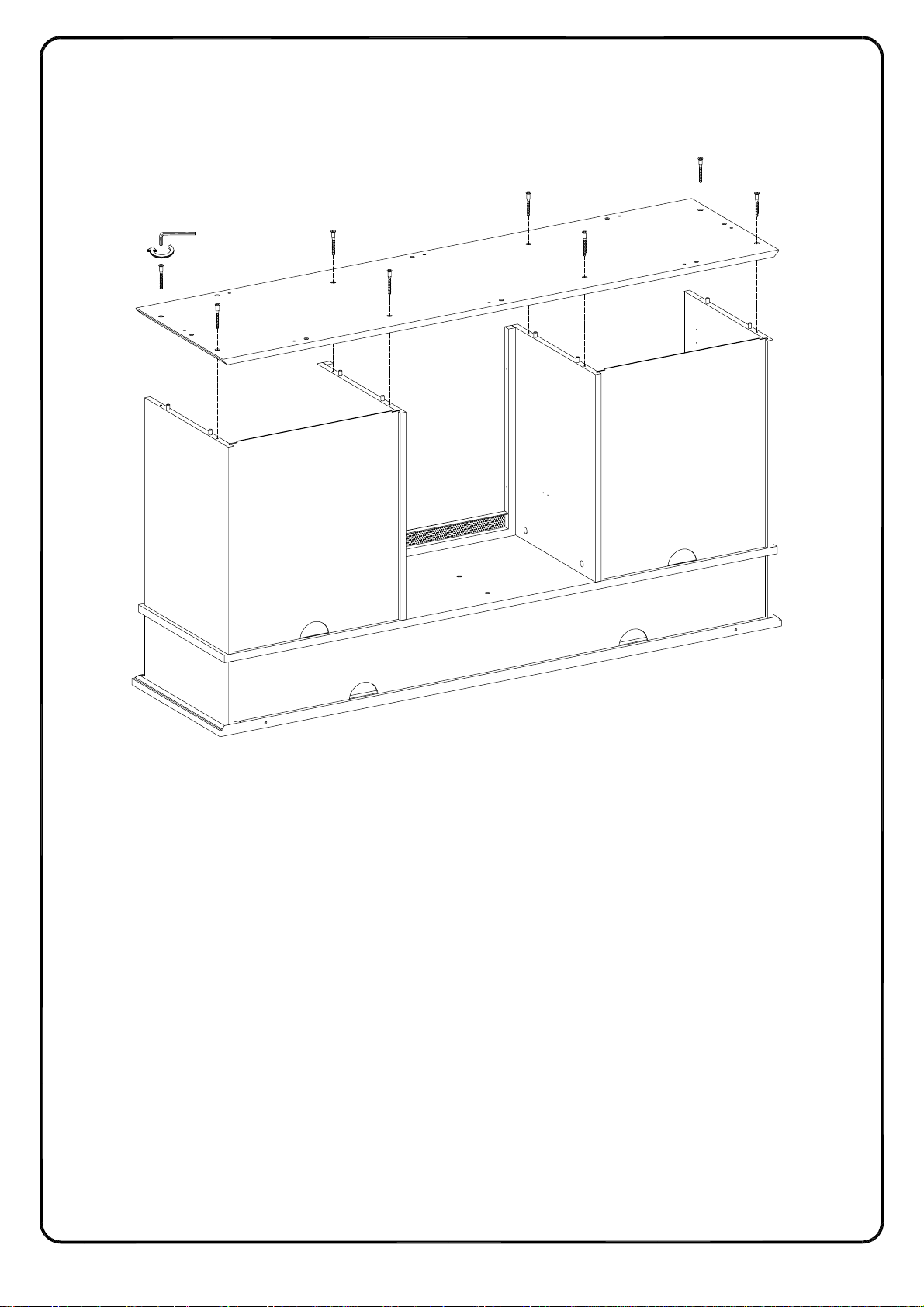

(EN) Using screw (H) attach part (6) into parts (7,8,9,10) with Hex key (L) as per diagram.

(FR) Utilisez la vis (H) pour fixer la pièce(6) dans les pièces (7,8,9,10) avec la clé hexagonale (L) conformément au schéma.

(ESP) Use el tornillo (H) para fijar la parte (6) en las partes (7,8,9,10) con la llave hexagonal (L) según el diagrama.

(DE) Befestigen Sie das Teil (6) in die Teile (7,8,9,10) mit der Schraube (H) durch den Sechskantschlüssel (L) gemäß der Abbildung.

P.22

Step 13

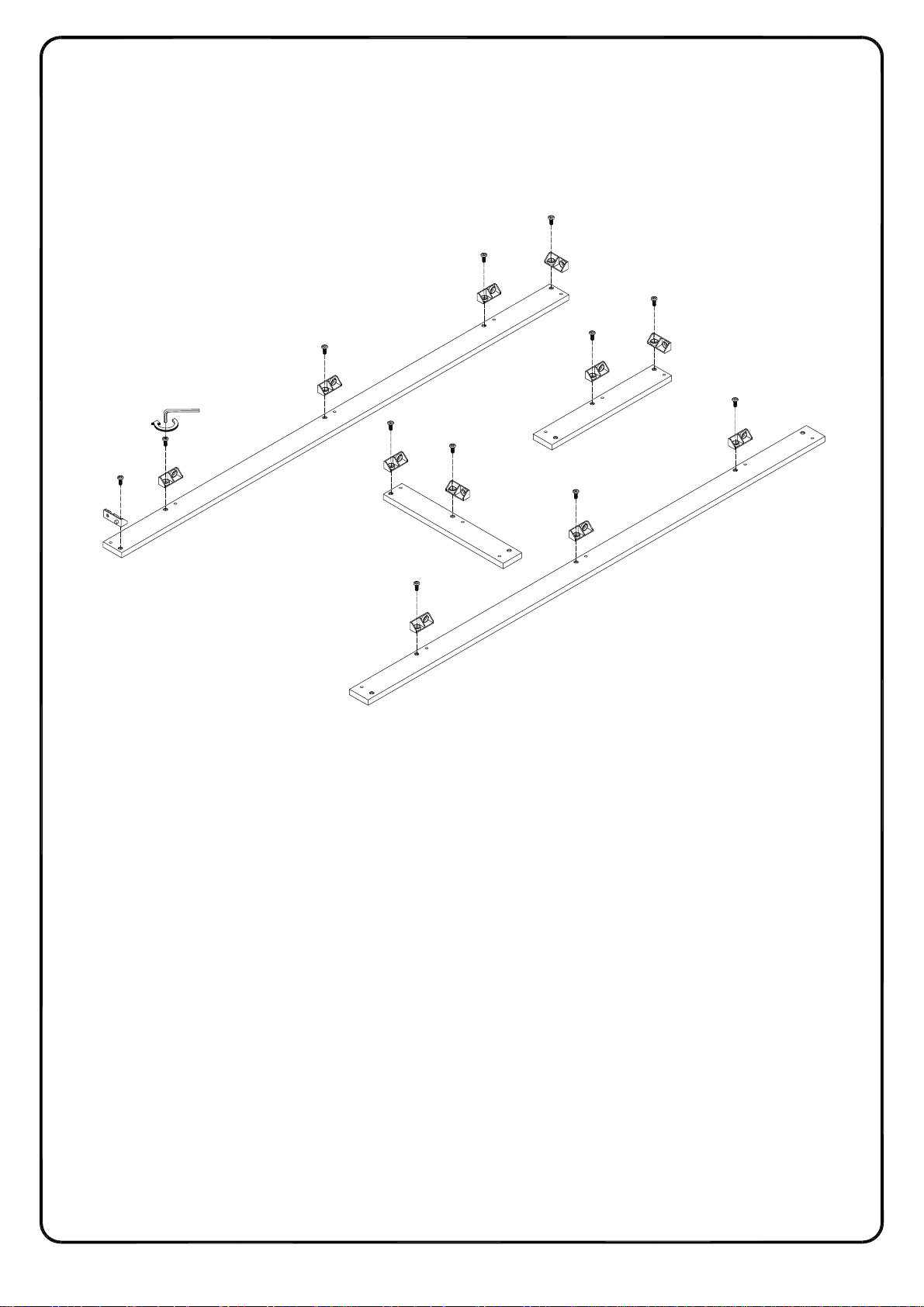

(EN) Using bolt (R) attach plastic wedge (Q) to parts (16,17,18,19) with Hex key (L) as per diagram.

(FR) Utilisez le boulon (R) pour fixer le cale en plastique (Q) aux pièces (16,17,18,19) avec la clé hexagonale (L) conformément au schéma.

(ESP) Use el perno (R) para fijar la cuña de plástico (Q) a las partes (16,17,18,19) con la llave hexagonal (L) según el diagrama.

(DE) Befestigen Sie den Kunststoffkeil (Q) an die Teile (16,17,18,19) mit dem Bolzen (R) durch den Sechskantschlüssel (L) gemäß der Abbildung.

P.23

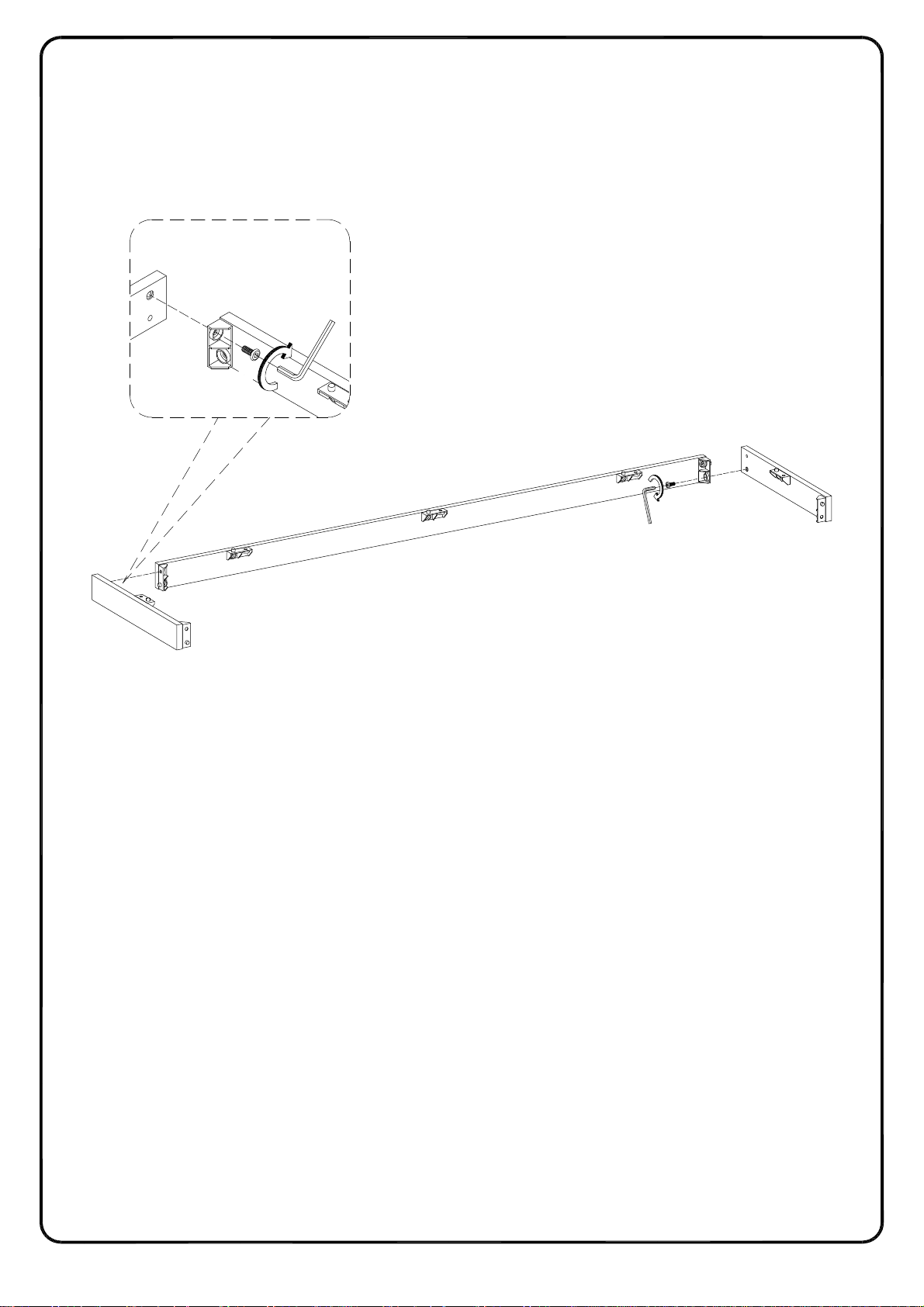

Step 14

(EN) Using bolt (R) attach plastic wedge (Q) on part (19) into parts (16,17) with Hex key (L) as per diagram.

(FR) En utilisant le boulon (R) fixez le cale en plastique (Q) sur la pièce (19) aux pièces (16,17) avec la clé hexagonale (L) conformément au schéma.

(ESP) Use el perno (R) para unir la cuña de plástico (Q) de la parte (19) a las partes (16,17) con la llave hexagonal (L) según el diagrama.

(DE) Befestigen Sie den Kunststoffkeil (Q) vom Teil (19) in die Teile (16,17) mit dem Bolzen (R) durch den Sechskantschlüssel (L) gemäß der Abbildung .

P.24

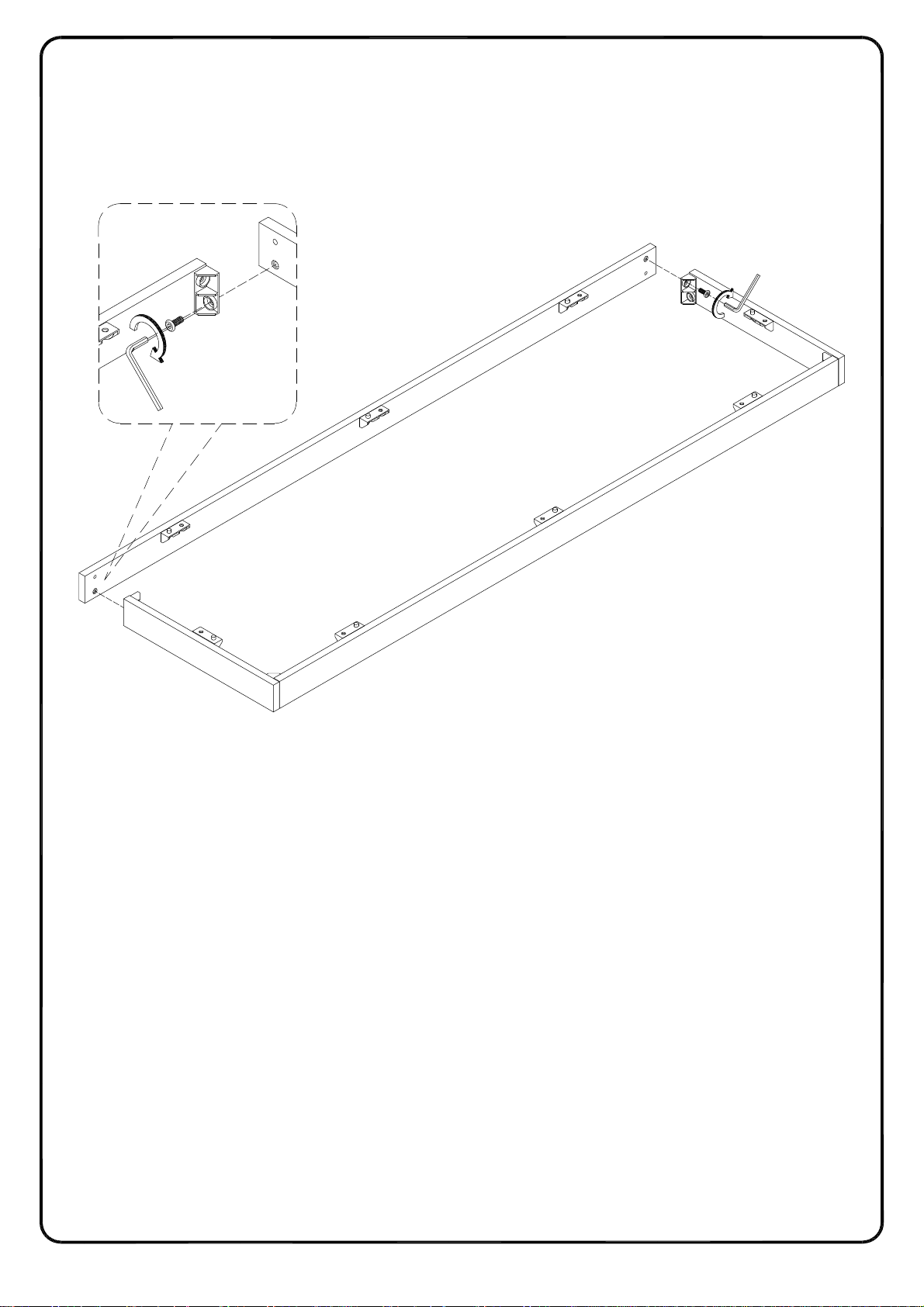

Step 15

(EN) Using bolt (R) attach plastic wedge (Q) on parts (16,17) into part (18) with Hex key (L) as per diagram.

(FR) Utilisez le boulon (R) pour fixer le cale en plastique (Q) sur les pièces (16,17) à la pièce (18) avec la clé hexagonale (L) conformément au schéma.

(ESP) Use el perno (R) para fijar la cuña de plástico (Q) de las partes (16,17) a la parte (18) con la llave hexagonal (L) según el diagrama.

(DE) Befestigen Sie den Kunststoffkeil (Q) von den Teile (16,17) in das Teil (18) mit dem Bolzen (R) durch den Inbusschlüssel (L) gemäß der Abbildung.

P.25

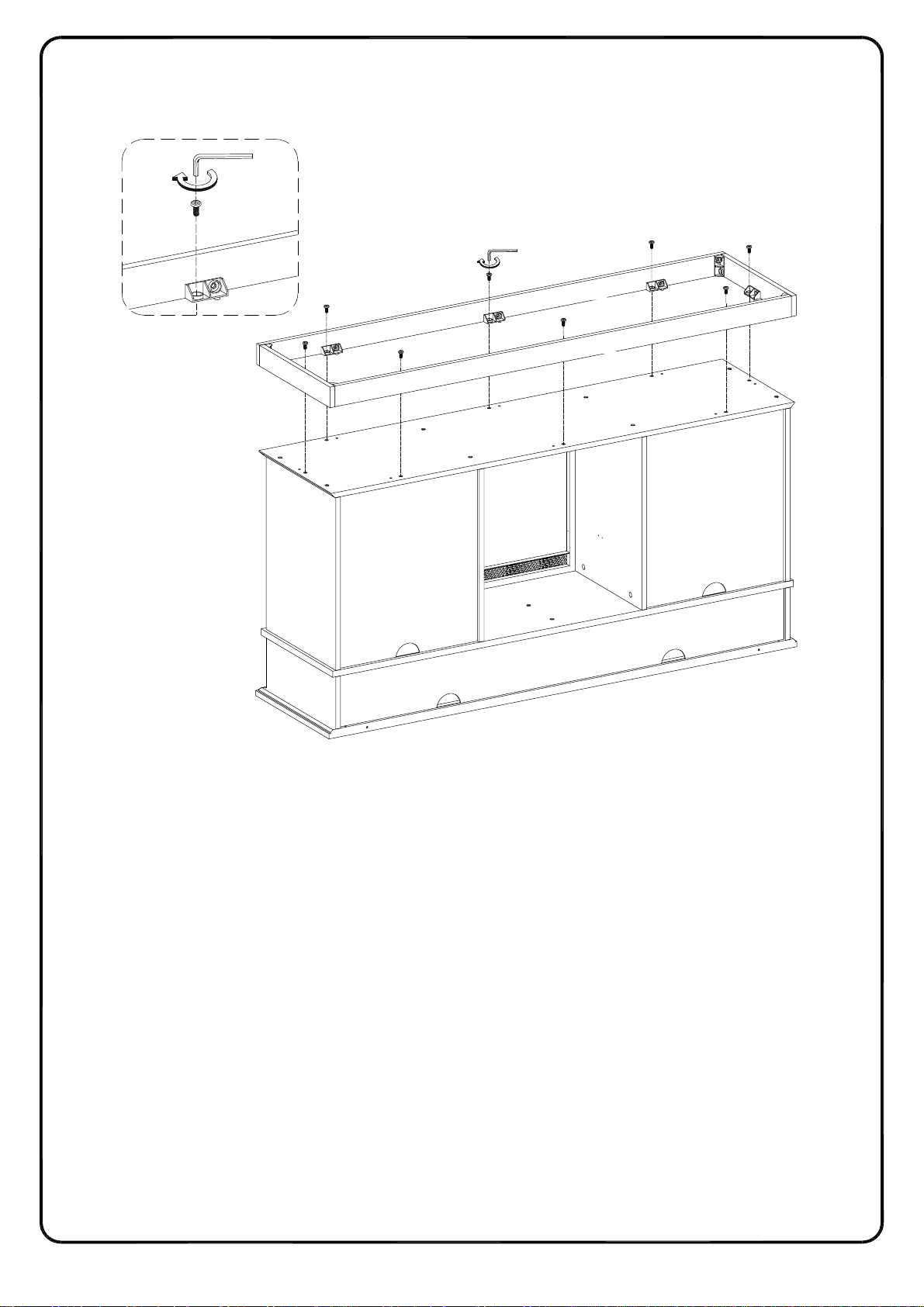

Step 16

(EN) Using bolt (R) attach plastic wedge (Q) on parts (16,17,18,19) into part (6) with Hex key (L) as per diagram.

(FR) Utilisez le boulon (R) pour fixer le cale en plastique(Q) sur les pièces (16,17,18,19) à la pièce (6) avec la clé hexagonale (L) conformément au schéma.

(ESP) Use el perno (R) para fijar la cuña de plástico (Q) de las partes (16,17,18,19) a la parte (6) con la llave hexagonal (L) según el diagrama.

(DE) Befestigen Sie den Kunststoffkeil (Q) von den Teile (16,17,18,19) in das Teil (6) mit dem Bolzen (R) durch den Inbusschlüssel (L) gemäß der Abbildung.

P.26

Step 17

(EN) Using screw (N) secure plastic wedge (M) with Philips head screwdriver as per diagram.

(FR) Utilisez la vis (N) pour fixer le cale en plastique (M) avec un tournevis cruciforme conformément au schéma.

(ESP) Use el tornillo (N) para fijar la cuña de plástico (M) con un destornillador de cabeza Philips según el diagrama.

(DE) Befestigen Sie den Kunststoffkeil (M) mit der Schraube (N) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.27

Step 18

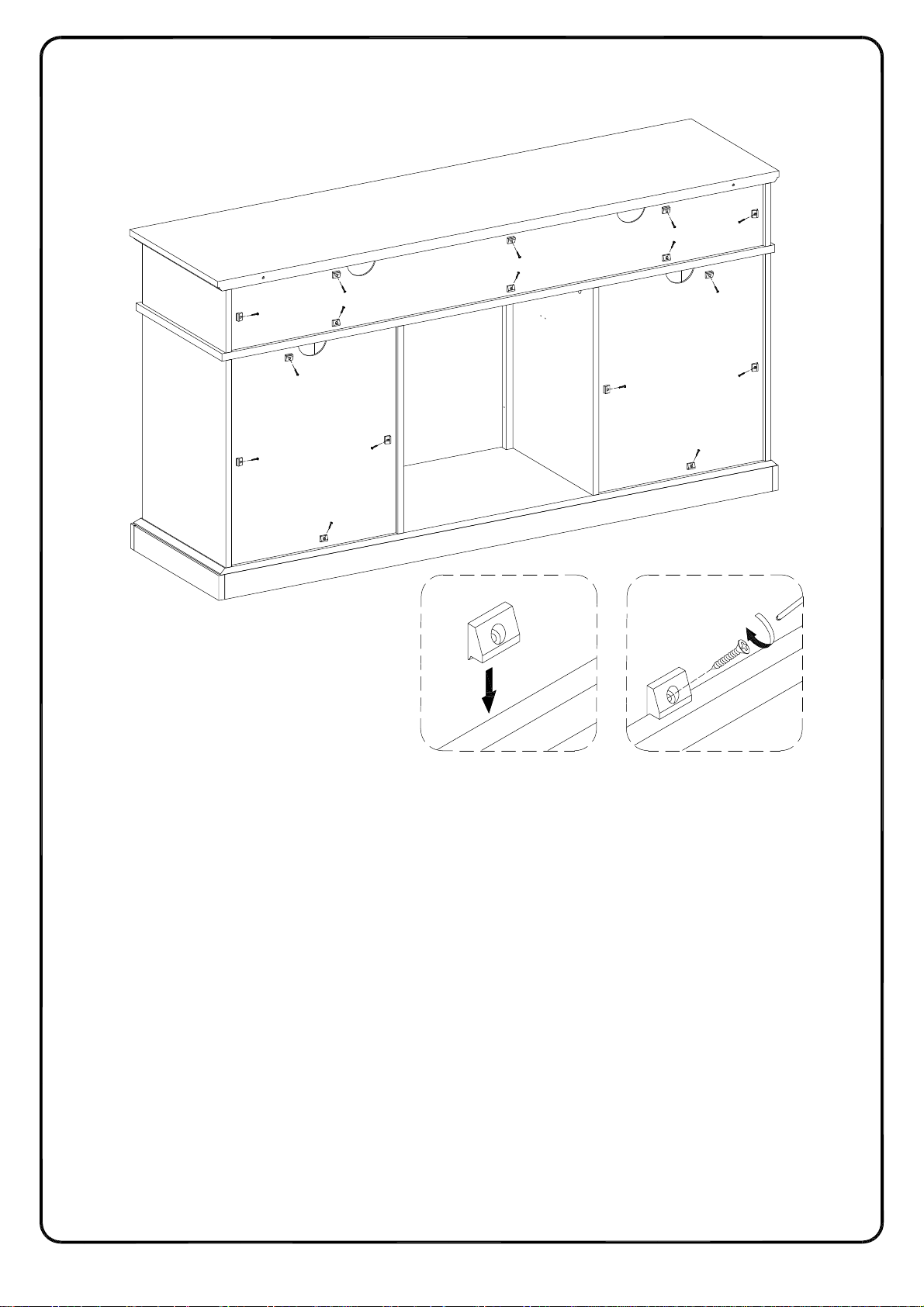

(EN) Place sticker (D) cover the holes as per diagram .

(FR) Placez l'autocollant (D) pour couvrir les trous conformément au schéma.

(ESP) Coloque la pegatina (D) que cubre los agujeros según el diagrama .

(DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung.

P.28

Step 19

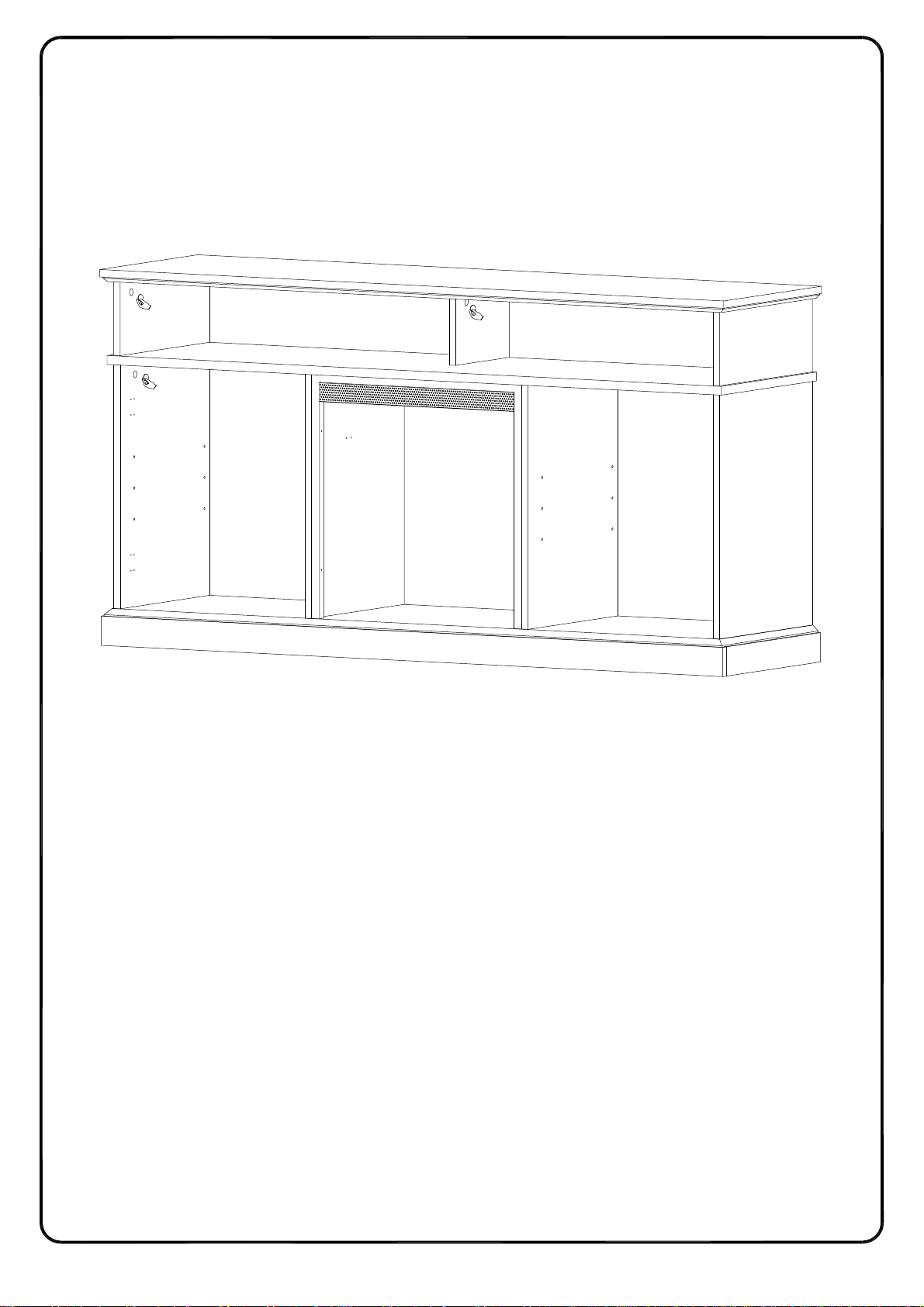

(EN) Place the fireplace insert as per diagram.

(FR) Placez l'insert de cheminée conformément au schéma.

(ESP) Coloque el inserto de la chimenea según el diagrama.

(DE) Platzieren Sie den Kamineinsatz gemäß der Abbildung.

P.29

Step 20

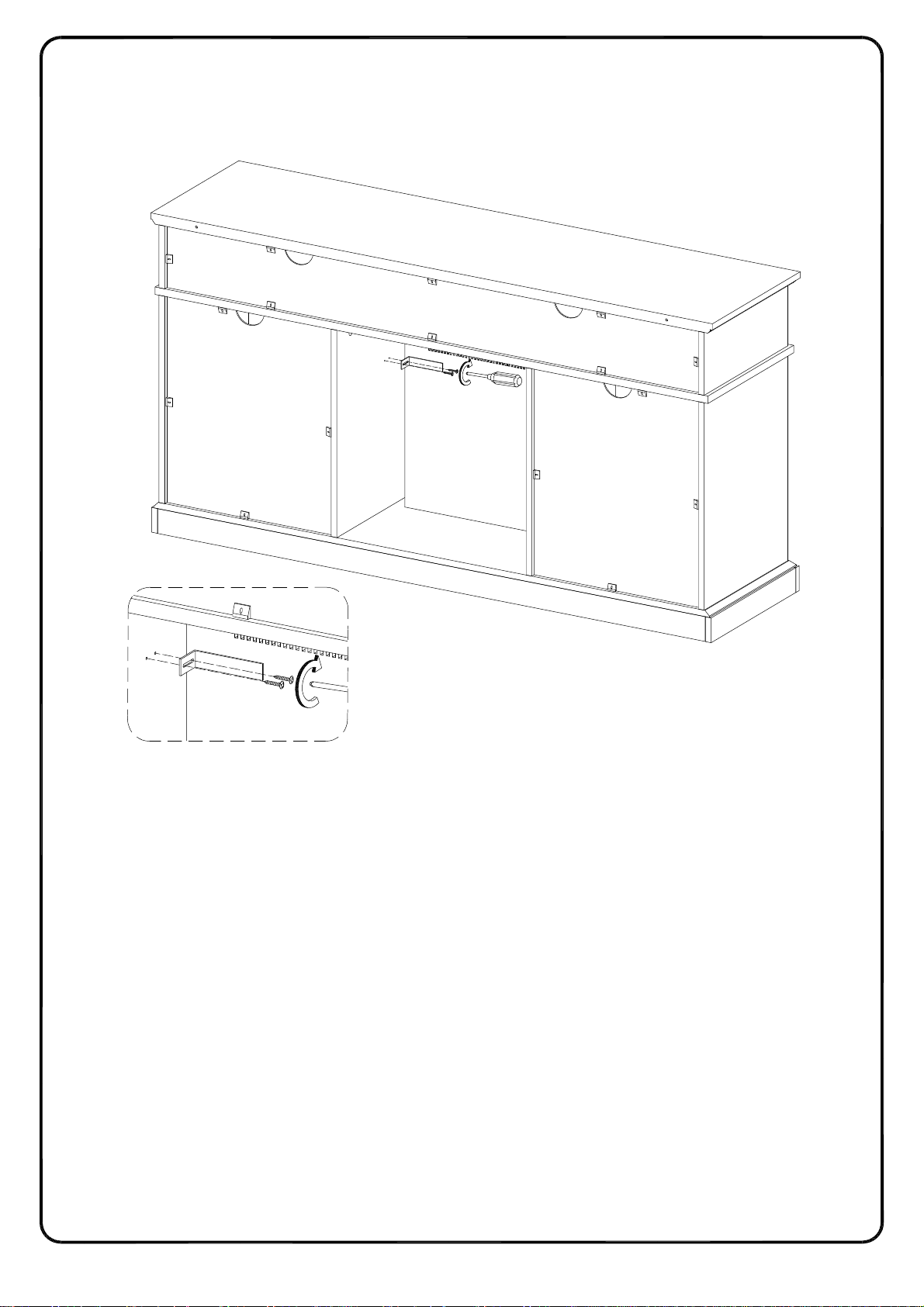

(EN) Using screw (S) attach L shape bracket (T) to part (8) with Philips head screwdriver as per diagram. (FR) En utilisant la Vis (S) fixez le support en L (T) dans la pièce (8) avec un tournevis cruciforme conformément au schéma. (ESP) Use el tornillo (S) para fijar el soporte en forma de (T) a la parte (8) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie die L-förmige Halterung (T) an das Teil (8) mit der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.30

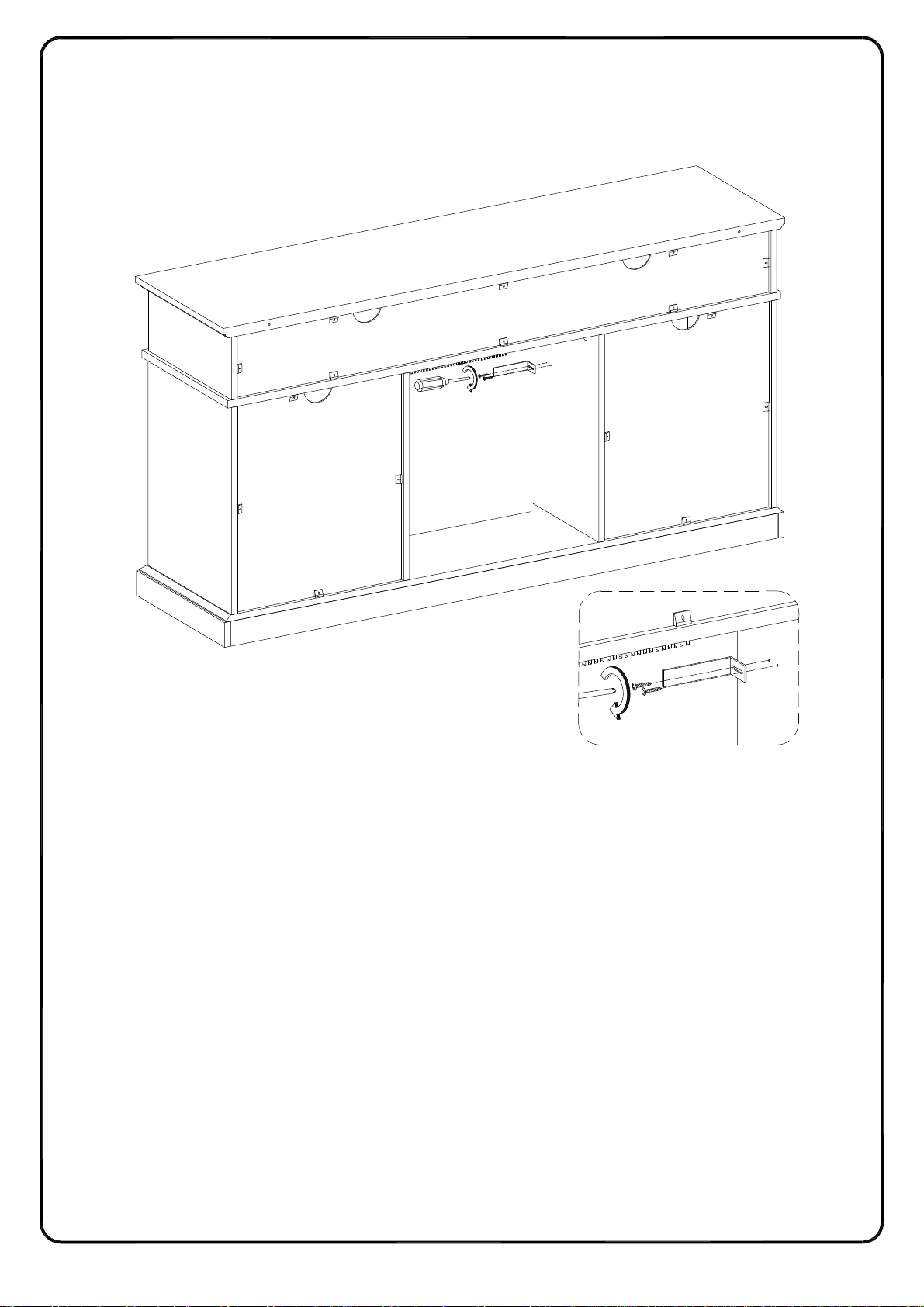

Step 21

(EN) Using screw (S) attach L shape bracket (T) to part (9) with Philips head screwdriver as per diagram.

(FR) En utilisant la Vis (S) fixez le support en L (T) dans la pièce (9) avec un tournevis cruciforme conformément au schéma.

(ESP) Use el tornillo (S) para fijar el soporte en forma de (T) a las partes (9) con un destornillador de cabeza Philips según el diagrama.

(DE) Befestigen Sie die L-förmige Halterung (T) an die Teile (9) mit der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.31

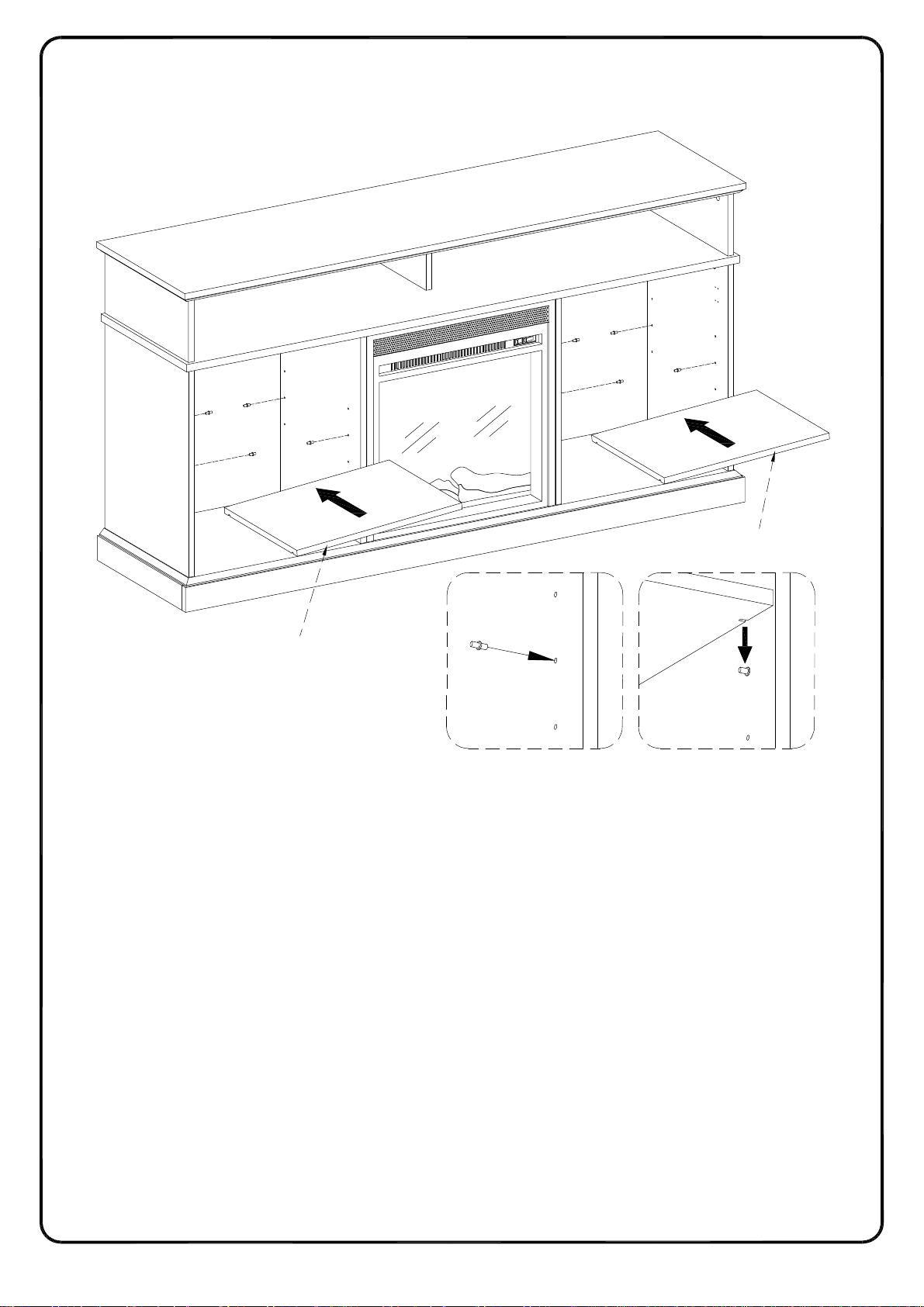

Step 22

Finished edge

(EN) Insert shelf support pin (G) into parts (7,8,9,10) as per diagram. Make sure you place the shelf support pins (G) in the same level, So the shelf is not titled .Put part (12) into unit as per diagram. Tilt and rest the adjustable shelf (12) onto the shelf support pins .

(FR) Insérez la goupille de support d'étagère (G) dans les pièces (7,8,9,10) conformément au schéma.

Assurez-vous de placer les goupilles de support d'étagère (G) au même niveau, L'étagère n'est donc pas inclinée.Mettez la pièce (12) dans l'unité selon le schéma. Inclinez et posez la tablette réglable (12) sur les goupilles de support de tablette.

(ESP) Inserte el perno de soporte de la estantería (G) en las partes (7,8,9,10) según el diagrama. Asegúrese de colocar los estantes del estante (G) en el mismo nivel, así que el estante no está inclinado.Coloque la parte (12) en la unidad según el diagrama. Incline y apoye el estante ajustable (12) sobre los pasadores de soporte del estante.

(DE) Stecken Sie den Regalstützstift (G) in die Teile (7,8,9,10) gemäß der Abbildung ein. Stellen Sie sicher, dass Sie die Regalstützstifte (G) in gleicher Höhe platzieren,dadurch wird das Regal nicht verkanten. Setzen Sie das Teil (12) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (12) und legen Sie es auf die Regalstützstifte.

P.32

Step 23

x 2

(EN) Using screw (F) attach Europe hinge (E) into part (15), and using Handle bolt (K) secure handle (J) to part (15) with Philips head screwdriver as per diagram.

(FR) Utilisez la vis (F) pour fixer la charnière Europe(E) à la pièce(15), puis utilisez le boulon de poignée (K) pour fixer la poignée (J) à la pièce (15) avec un tournevis cruciforme conformément au schéma.

(ESP) Use el tornillo(F) para fijar la bisagra de Europa (E) a la parte (15), luego use el perno de la manija (K) para fijar la manija (J) a la parte (15), con un destornillador de cabeza Philips como se muestra en el diagrama.

(DE) Befestigen Sie das Europa-Scharnier (E) ins Teil (15) mit der Schraube (F), dann befestigen Sie den Griff (J) ans Teil (15) mit dem Griffbolzen (K), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.33

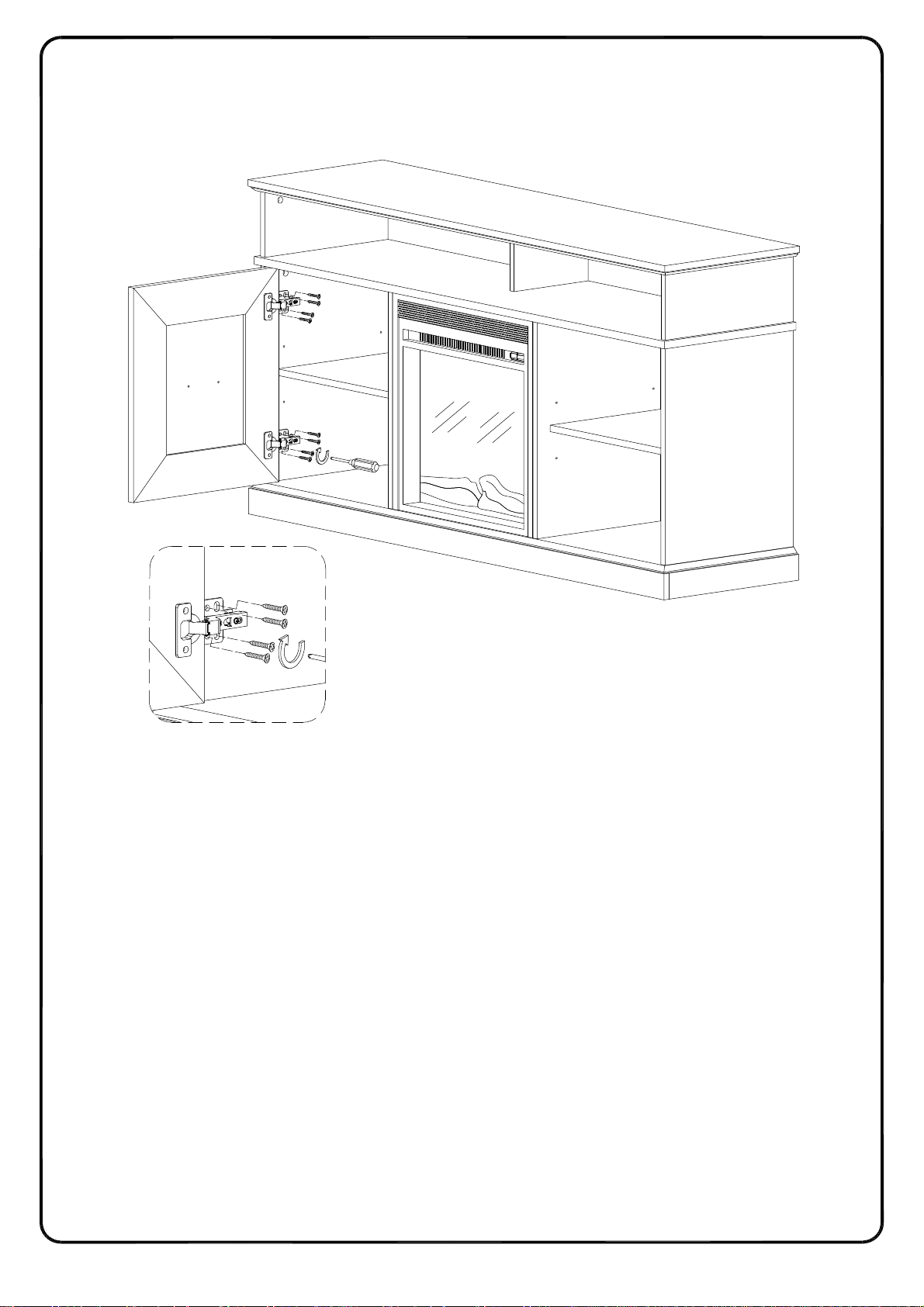

Step 24

(EN) Using screw (F) attach Europe hinge (E) on part (15) to part (7) with Philips head screwdriver as per diagram.

(FR) Utilisez la vis (F) pour fixer la charnière Europe (E) sur la pièce (15) à la pièce (7) avec un tournevis cruciforme conformément au schéma.

(ESP) Use el tornillo (F) para fijar la bisagra de Europa (E) de la parte (15) a la parte (7) con un destornillador de cabeza Philips según el diagrama.

(DE) Befestigen Sie das Europa-Scharnier (E) auf dem Teil (15) ans Teil (7) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (F)gemäß der Abbildung.

P.34

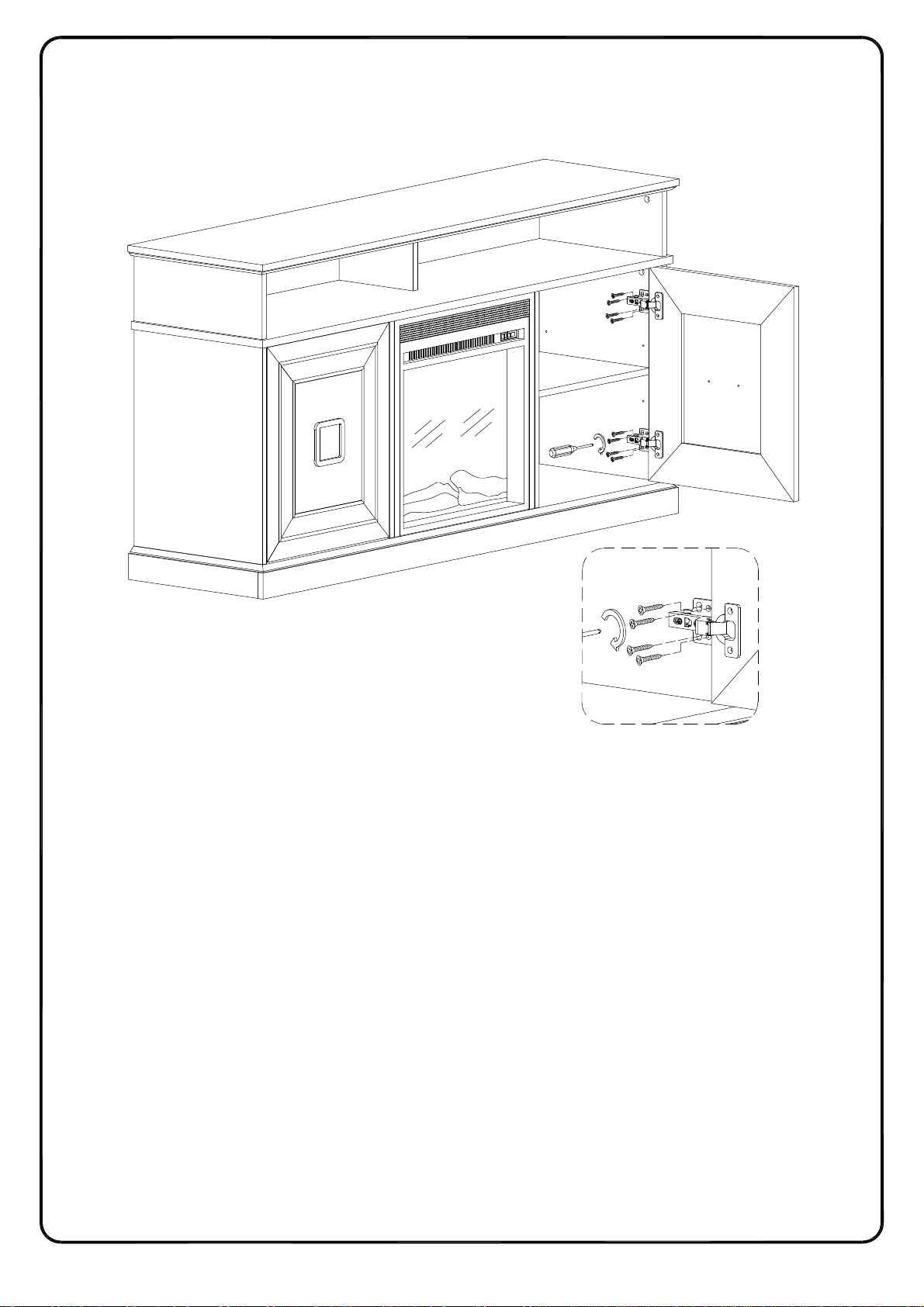

Step 25

(EN) Using screw (F) attach Europe hinge (E) on part (15) to part (10) with Philips head screwdriver as per diagram.

(FR) Utilisez la vis (F) pour fixer la charnière Europe (E) sur la pièce (15) à la pièce (10) avec un tournevis cruciforme conformément au schéma.

(ESP) Use el tornillo (F) para fijar la bisagra de Europa (E) de la parte (15) a la parte (10) con un destornillador de cabeza Philips según el diagrama.

(DE) Befestigen Sie das Europa-Scharnier (E) auf dem Teil (15) ans Teil (10) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (F)gemäß der Abbildung.

P.35

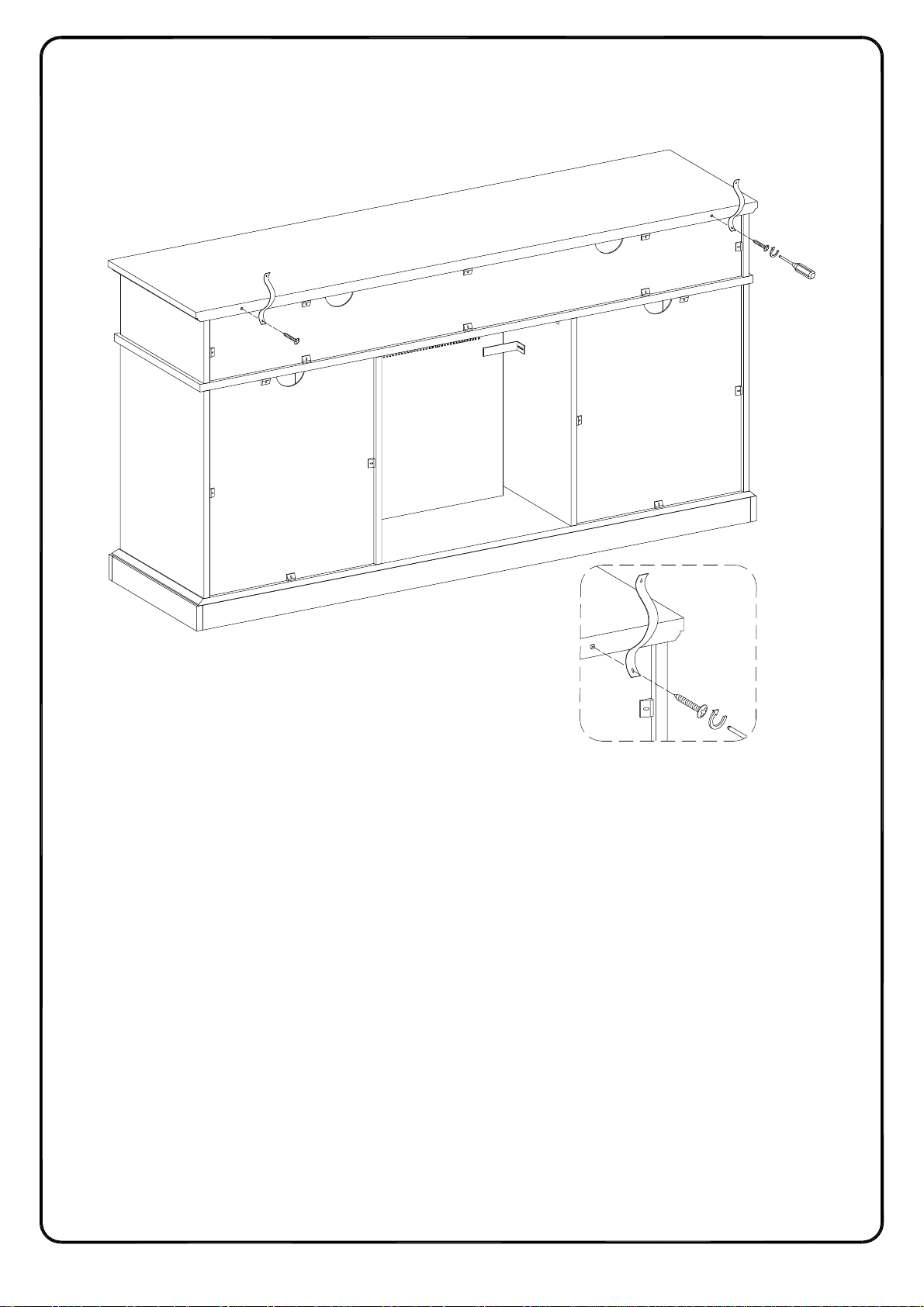

Step 26

(EN) Using screw (S) attach plastic strap (X) to part (1) with Philips head screwdriver as per diagram.

(FR) Utilisez la vis (S)pour fixer la sangle en plastique (X) à la pièce (1) avec un tournevis cruciforme conformément au schéma.

(ESP) Use el tornillo (S) para fijar la correa de plástico (X) a la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama.

(DE) Befestigen Sie das Kunststoffband (X) an das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (S)gemäß der Abbildung.

P.36

21 3

Step 27

WARNING

Serious or fatal injuries can occur from furniture tipping over. To prevent the furniture from tipping over we recommend that it is permanently fixed to the wall. Wall anchor and hardware are included with this product. Please make sure hardware is suitable for your walls before installing, as different wall materials may require different types of anchors.

Des blessures graves ou mortelles peuvent survenir à la suite d'un basculement des meubles. Pour éviter que les meubles ne basculent, nous recommandons qu'ils ne sont fixés en permanence au mur. L'ancrage mural et le matériel sont inclus dans ce produit. Veuillez assurez-vous que le matériel est adapté à vos murs avant d'installer, car différents matériaux muraux peuvent nécessiter différents types d'ancres.

Pueden producirse lesiones graves o mortales al volcar los muebles. Para evitar que los muebles se vuelquen, recomendamos que se fijen permanentemente a la pared. El anclaje de pared y los herrajes están incluidos en este producto. Asegúrese de que los herrajes sean adecuados para sus paredes antes de instalarlos, ya que los diferentes materiales de las paredes pueden requerir diferentes tipos de anclajes.

Beim Umkippen von Möbeln können schwere oder tödliche Verletzungen auftreten. Um ein Umkippen der Möbel zu verhindern, empfehlen wir, diese dauerhaft an die Wand zu befestigen. Wandanker und Hardware sind mit diesem Produkt enthalten. Bitte stellen Sie vor der Installation sicher, dass die Hardware für Ihre Wände geeignet ist, da für unterschiedliche Wandmaterialien möglicherweise unterschiedliche Arten von Ankern erforderlich sind.

Wall

(EN) Using screw (W) attach plastic strap (X) into Nut (Y) to wall with Philips head screwdriver as per diagram.

(FR) Utilisez la vis (W)pour fixer la sangle en plastique(X) et l'écrou (Y) au mur avec un tournevis cruciforme conformément au schéma.

(ESP) Con el tornillo (W), fije la correa de plástico(X) y la tuerca (Y) a la pared con un destornillador de cabeza Philips, según el diagrama.

(DE) Befestigen Sie das Kunststoffband (X) in die Mutter (Y) an der Wand mit der Schraube (W) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.37

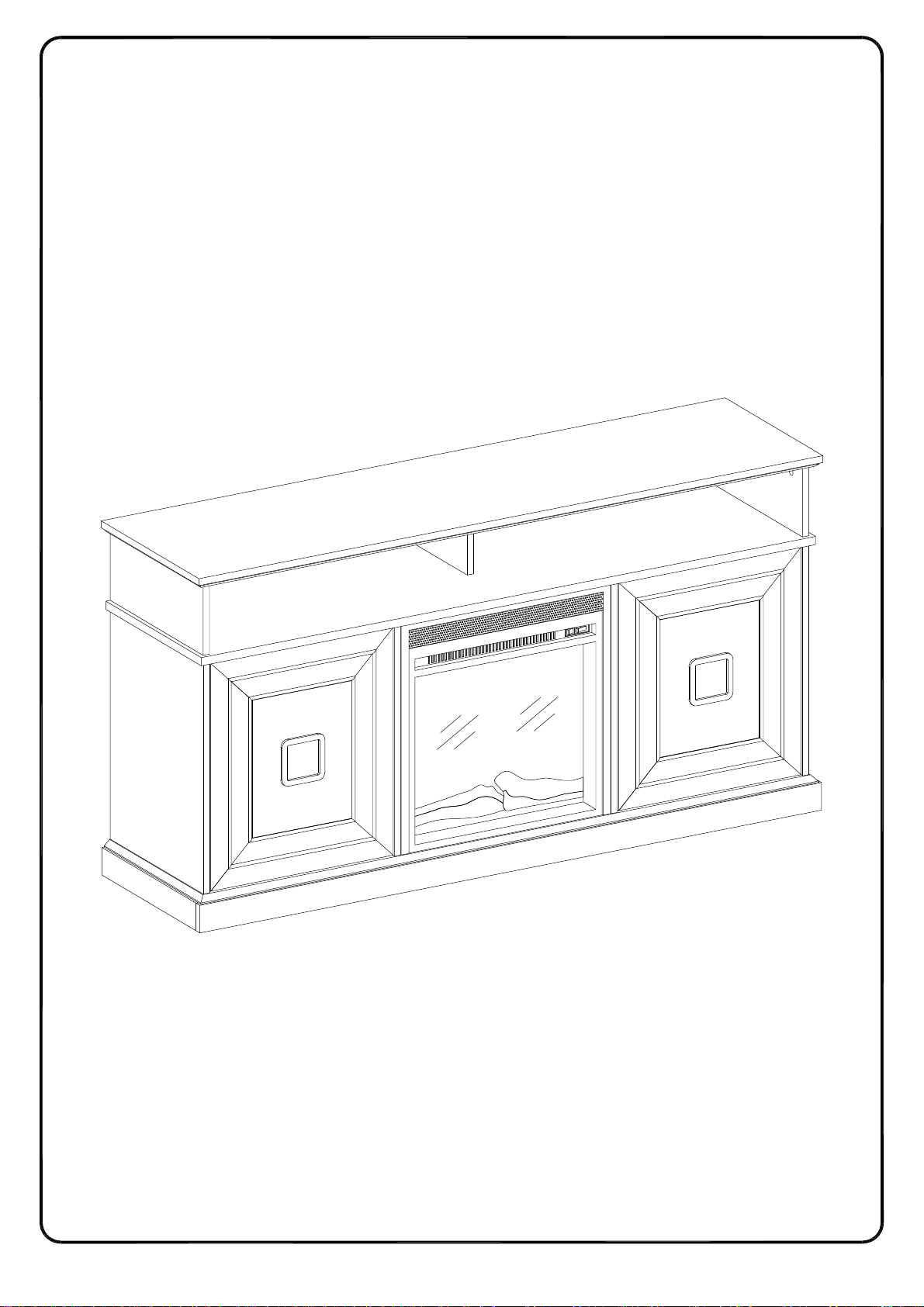

Step 28

Final Assembly

P.38

Zipcode Design W005371631 Installation & Assembly

Specifications and Main Features

Frequently Asked Questions

User Manual
