office table
Mesa
Escritorio

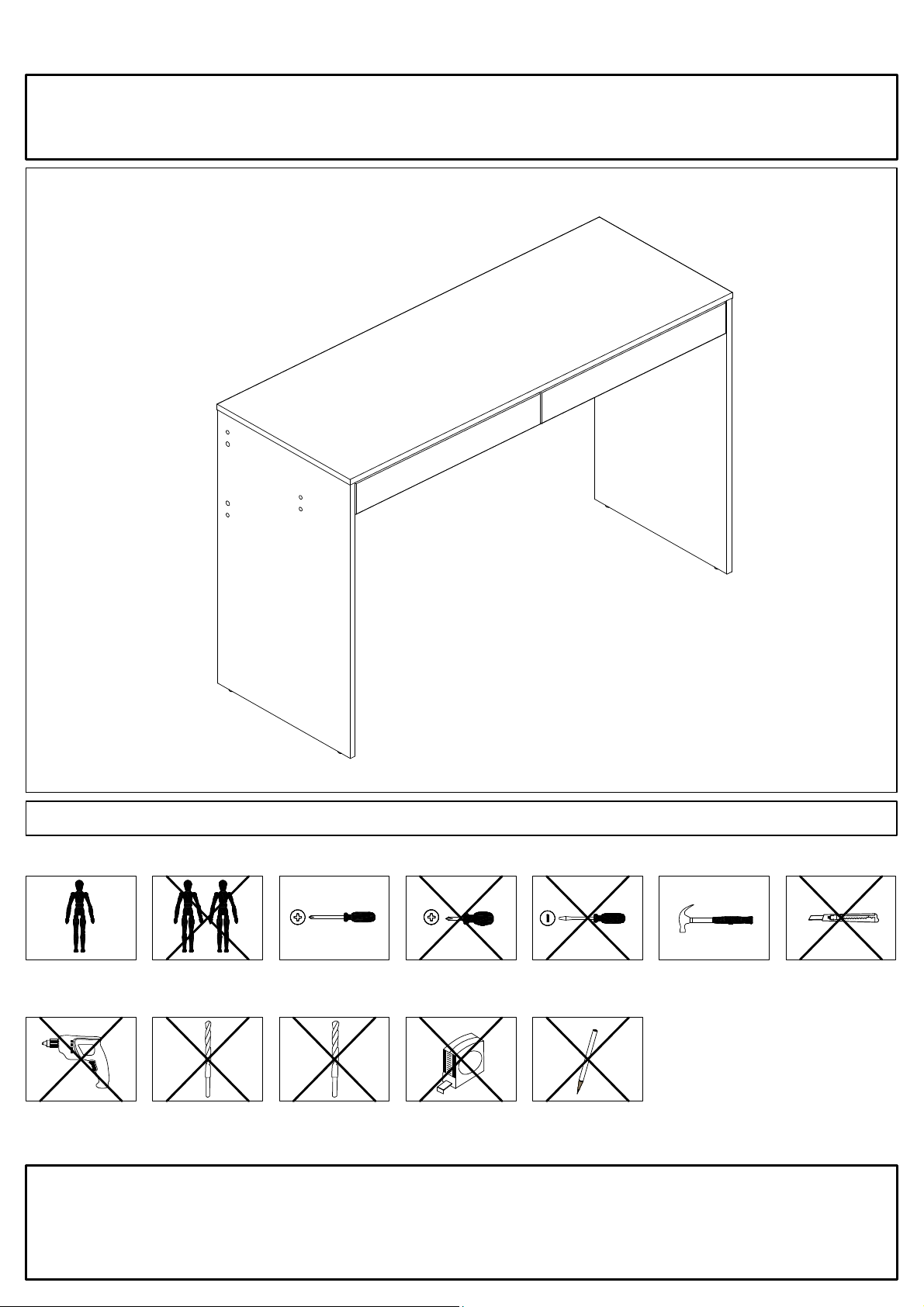

ASSEMBLY INSTRUCTIONS
MANUAL DE MONTAGEM / INSTRUCCIONES DE ARMADO
YOU WILL NEED / VOCÊ VAI PRECISAR DE / USTED NECESITARÁ
Tools not supplied / Ferramentas não fornecidas / Herramientas no incluidas
1 Person
1 Pessoa
1 Persona
Drill machine
Furadeira
Taladro
NOTES:
NOTAS:
NOTAS:
2 People
2 Pessoas
2 Personas
1/4"
6mm
Drill bit
Broca
Taladro
Screwdriver Phillips
Chave Phillips
Destornillador cruz
5/16"
8mm
Drill bit
Broca
Taladro
Small screwdriver Phillips
Chave Phillips Menor
Destornillador cruz menor
Measuring tape
Trena
Cinta de medición
The separation of the accessories before you start the assembly will facilitate the same. In case of doubt on the size of
the screws and bolts, use the ruler to bottom of page 3.
A separação dos acessórios antes de inicar a montagem facilitará a mesma. Em caso de dúvida no tamanho dos
parafusos e cavilhas, utilize a régua ao final da página 3.
La separación de los accesorios antes de comenzar el armado facilitará el mismo. En caso de duda sobre el tamaño
de los tornillos y taquetes, utilice la regla al pie de página 3.
Screwdriver slotted
Chave fenda
Destornillador plano
Pencil
Lápis
Lápiz
Hammer
Martelo
Martillo
Stylet
Estilete
Estilete
Page 2
MAXIMUM RECOMMENDED WEIGHT
BEING THIS EVENLY DISTRIBUTED
PESO MÁXIMO RECOMENDADO SENDO
ESTE DISTRIBUÍDO UNIFORMEMENTE
PESO MÁXIMO RECOMENDADO SIENDO
ESTE UNIFORMEMENTE DISTRIBUIDO
A
B
Measures Inches
Nº
10
21" x 13" 3/4 x 1/8
29" 1/8 x 17" 5/8 x 5/8
12
13
29" 1/8 x 17" 5/8 x 5/8
45" 7/8 x 11" 3/4 x 5/8
15
17
20" 1/2 x 2" 3/4 x 5/8
13" 3/4 x 2" 3/4 x 5/8
18
19
13" 3/4 x 2" 3/4 x 5/8
45" 7/8 x 2" 3/4 x 5/8
20
47" 1/4 x 17" 3/4 x 5/8
22
15" 3/8 x 3" 1/2 x 5/8
23
22" 3/4 x 3" 1/4 x 5/8
24
25
22" 3/4 x 3" 1/4 x 5/8
LB
44
6,6
KG
20
3
Medidas cm
53,5 x 34,9 x 0,3
74 x 44,8 x 1,5
74 x 44,8 x 1,5
116,6 x 30 x 1,5
52 x 7 x 1,5
35 x 7 x 1,5
35 x 7 x 1,5
116,6 x 7 x 1,5
120 x 45 x 1,5
39,1 x 9,1 x 1,5
57,8 x 8,3 x 1,5
57,8 x 8,3 x 1,5
Qty./Qtd.
2
1
1
1
2
2
2
1
1
1
1
1

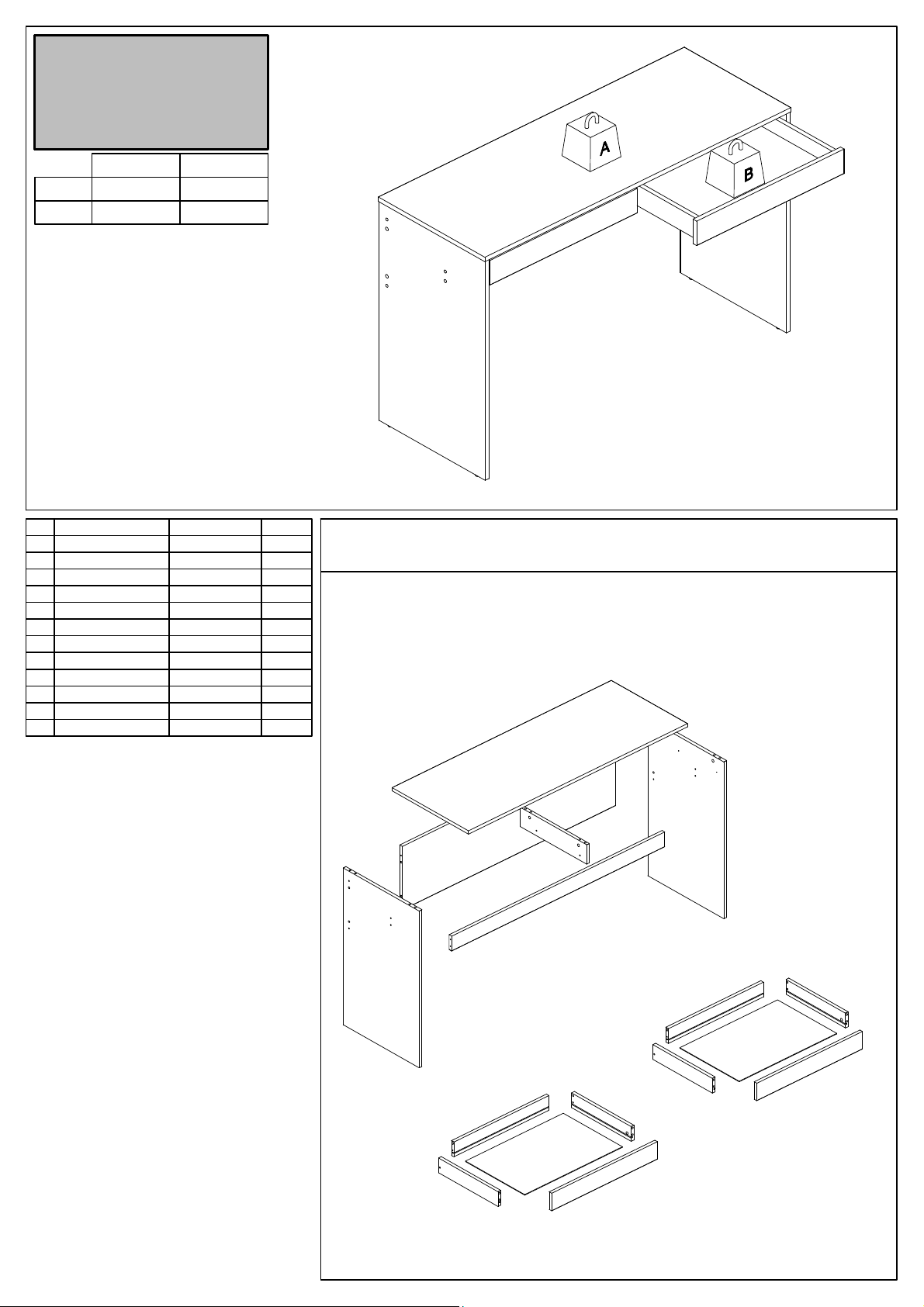

PARTS IDENTIFICATION
IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LAS PIEZAS
12
15
18
17
22
10
23
20
19
25
13
18
17
19
10
24
2
Page 3

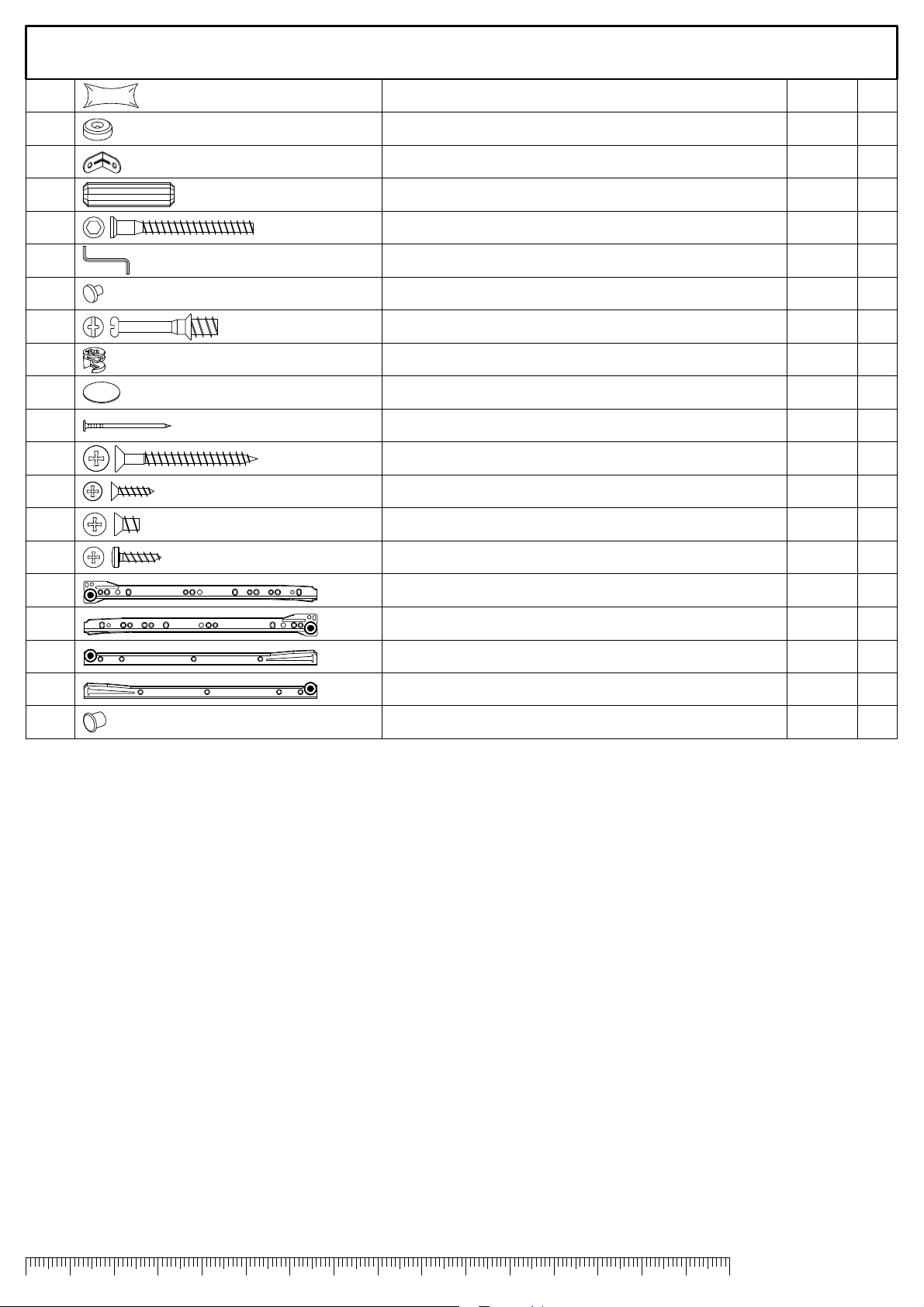

IDENTIFICATION OF ACCESSORIES
IDENTIFICAÇÃO DOS ACESSÓRIOS/ IDENTIFICACIÓN DE ACCESORIOS
A1
A2
A4
E
G
H
I
J
L
M
N
O
P5
R
Glue / Cola / Pegamento 13 g
Small plastic foot / Sapata redonda / Pie plástico
Metalic bracket / Cantoneira de metal / Suporte de metal
Wooden dowel / Cavilha / Taquete
Structural screw / Parafuso estrutural / Tornillo estructural
Allen key / Chave allen / Liave allen
Structural screw cover/Tampa parafuso estrutural/Tapa tornillo estructural -
Simple minifix screw / Haste minifix simples / Tornillo minifix simple -
Drum lock / Tambor minifix / Tambor minifix
Bore patch adhesive / Tapa furo adesivo / Tapones adhesivo
Nail / Prego / Clavo
Flat head screw / Parafuso chato / Tornillo de cabeza plana
Flat head screw / Parafuso chato especial / Tornillo de cabeza plana
Flat head screw / Parafuso chato / Tornillo de cabeza plana
14 mm
22x22 mm
8x30 mm
5,0x50 mm
3 mm
12 mm
-
10 x10
4,5x45 mm
3,5x14 mm
6,0x8 mm
1
4
2
18
8
1
8
10
10
4
4
4
12
4
S
VA
VB
VC
VD
Z
Pan head screw / Parafuso panela / Tornillo de pan
Metallic slide the left field / Corrediça lateral esquerda /
Corredera lateral izquierda
Metallic slide the right field / Corrediça lateral direita /
Corredera lateral derecha
Drawer slide left / Corrediça gaveta esquerda /
Corredera izquierda cajón
Drawer slide right / Corrediça gaveta direita /
Corredera derecha cajón
Plastic hole plugs / Tapa furo plástico / Tapones plásticos
3,5x14 mm
350 mm
350 mm
350 mm
350 mm
8 mm
4
2
2
2
2
4
1
cm0 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
3
Page 4

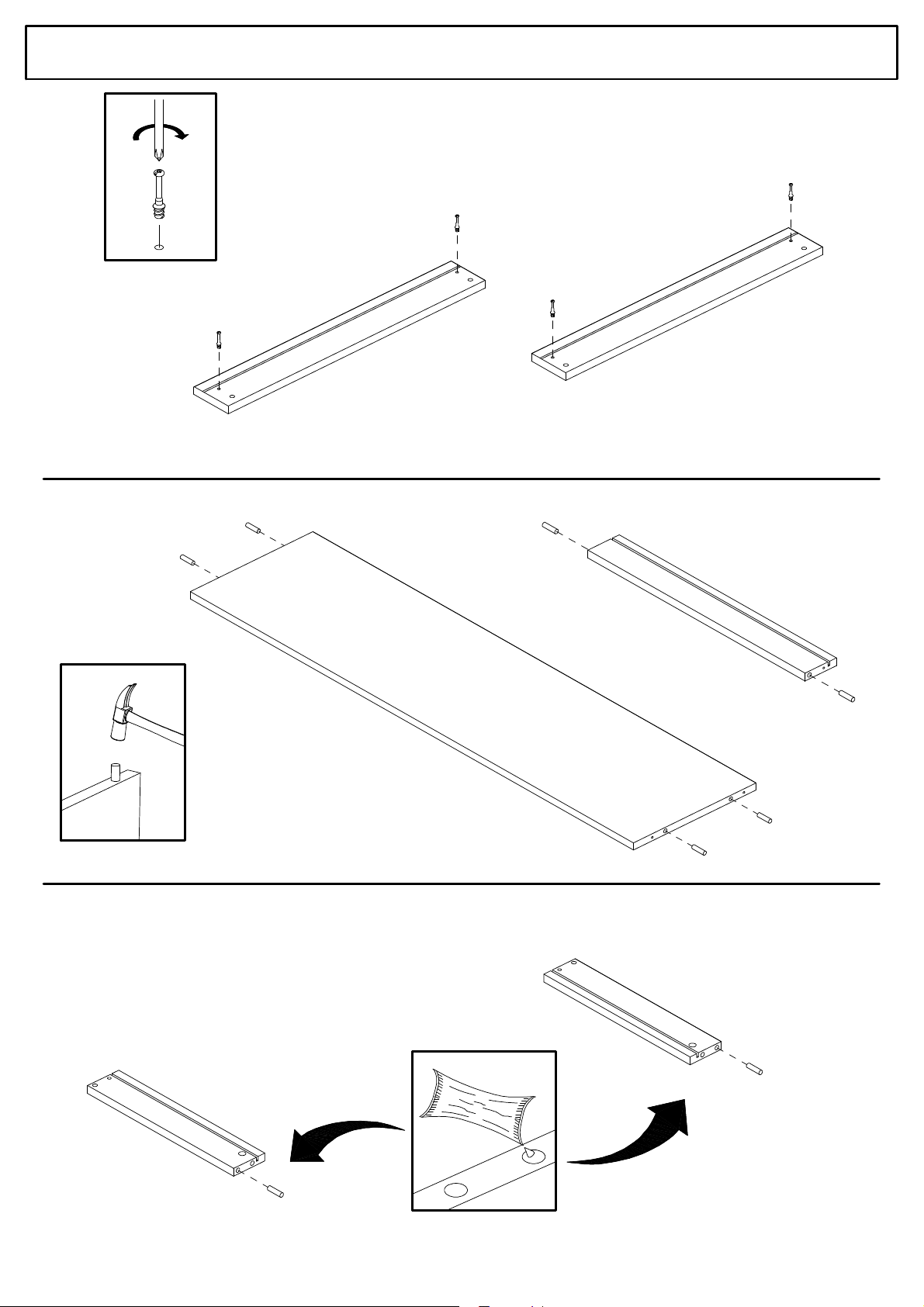

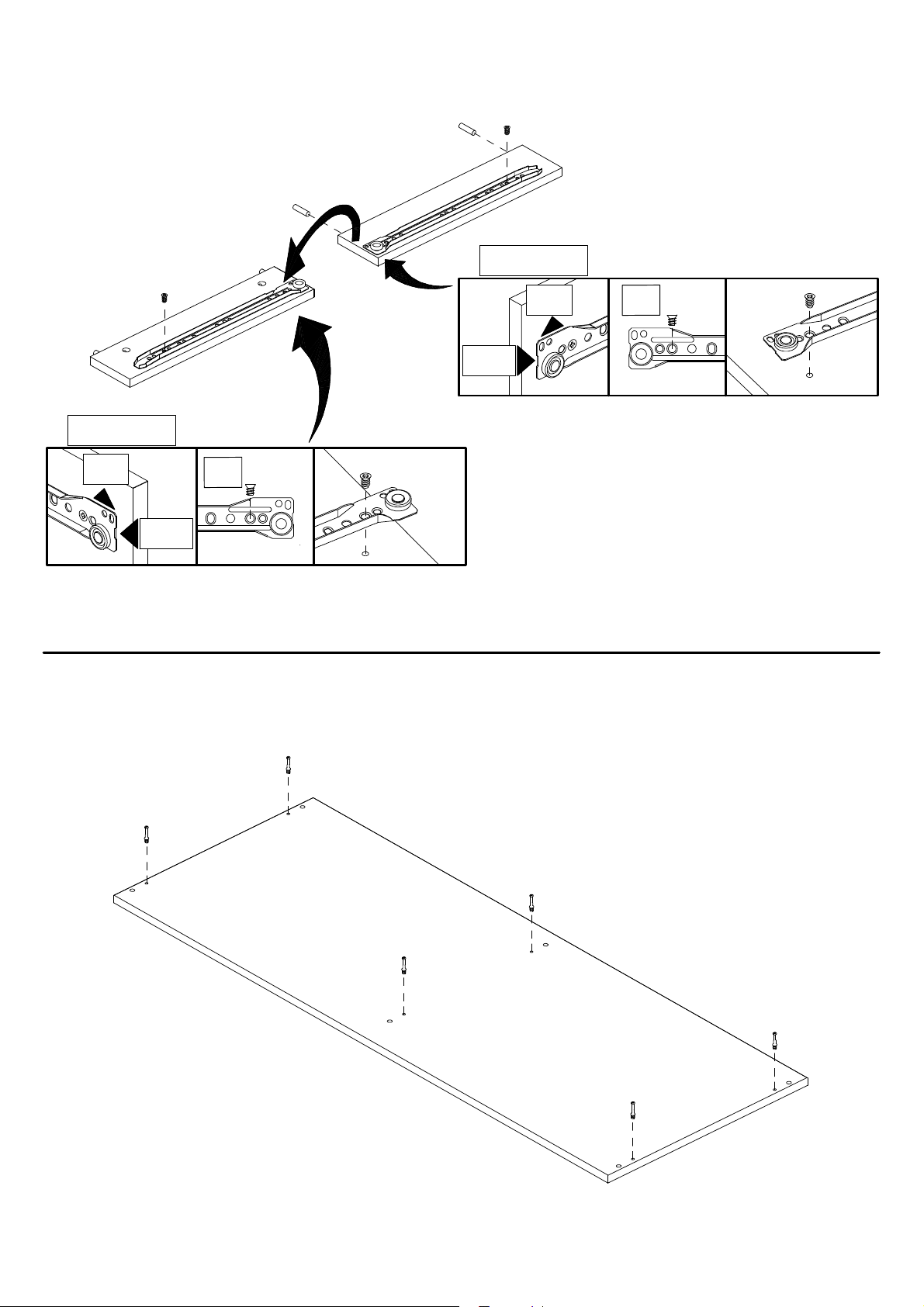

01
PRE-ASSEMBLE
PRÉ-MONTAGEM / PRE ARMADO
J
J
02
J
J
E
E
25
E
15
24
17
(2X)
E
03
E
E
E
19
(2X)
A1
18
(2X)
E
E
4
Page 5

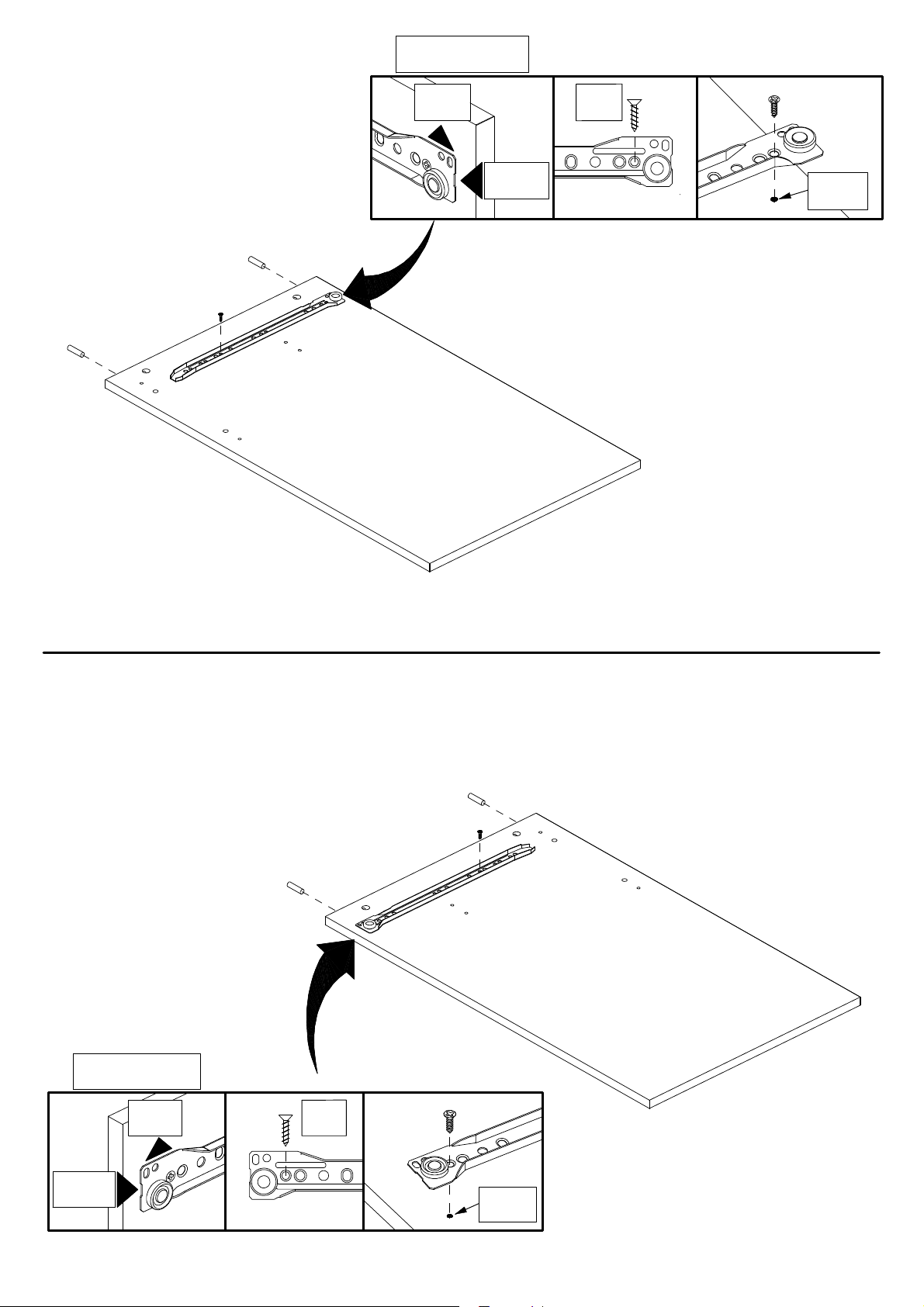

04
ATTENTION FOR POSITION
ATENÇÃO PARA POSIÇÃO
ATENCIÓN PARA POSICION
FOR UP
PARA CIMA
PARA CIMA
1st HOLE
1º FURO
1º FURO
P5
VB
FOR FRONT
PARA FRENTE
PARA FRENTE
MARKING
MARCAÇÃO
MARCADO
E
P5
E
13
05
ATTENTION FOR POSITION
ATENÇÃO PARA POSIÇÃO
ATENCIÓN PARA POSICION
FOR UP
PARA CIMA
PARA CIMA
E
P5
E
12
1st HOLE
1º FURO
1º FURO
P5
FOR FRONT
PARA FRENTE
PARA FRENTE
VA
MARKING
MARCAÇÃO
MARCADO
5
Page 6
06
R
ATTENTION FOR POSITION
ATENÇÃO PARA POSIÇÃO
ATENCIÓN PARA POSICION
FOR UP
PARA CIMA
PARA CIMA
FOR FRONT
PARA FRENTE
PARA FRENTE
23
2st HOLE
2º FURO
2º FURO
E
R
E
ATTENTION FOR POSITION
ATENÇÃO PARA POSIÇÃO
ATENCIÓN PARA POSICION
2st HOLE
2º FURO
2º FURO
R
VA
FOR FRONT
PARA FRENTE
PARA FRENTE
FOR UP
PARA CIMA
PARA CIMA
R
VB
07
J
J
J
J
22
J
J
6
Page 7

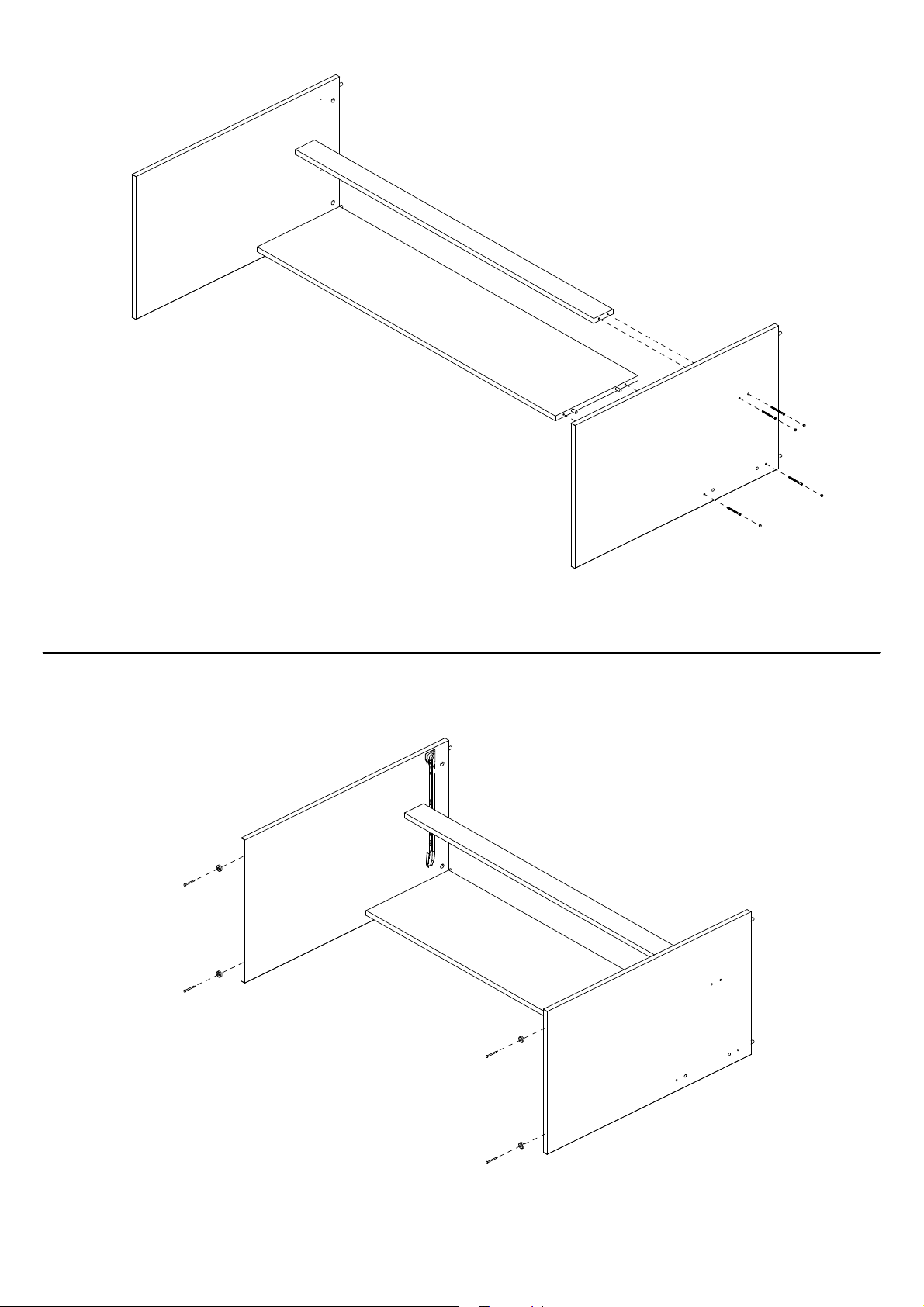

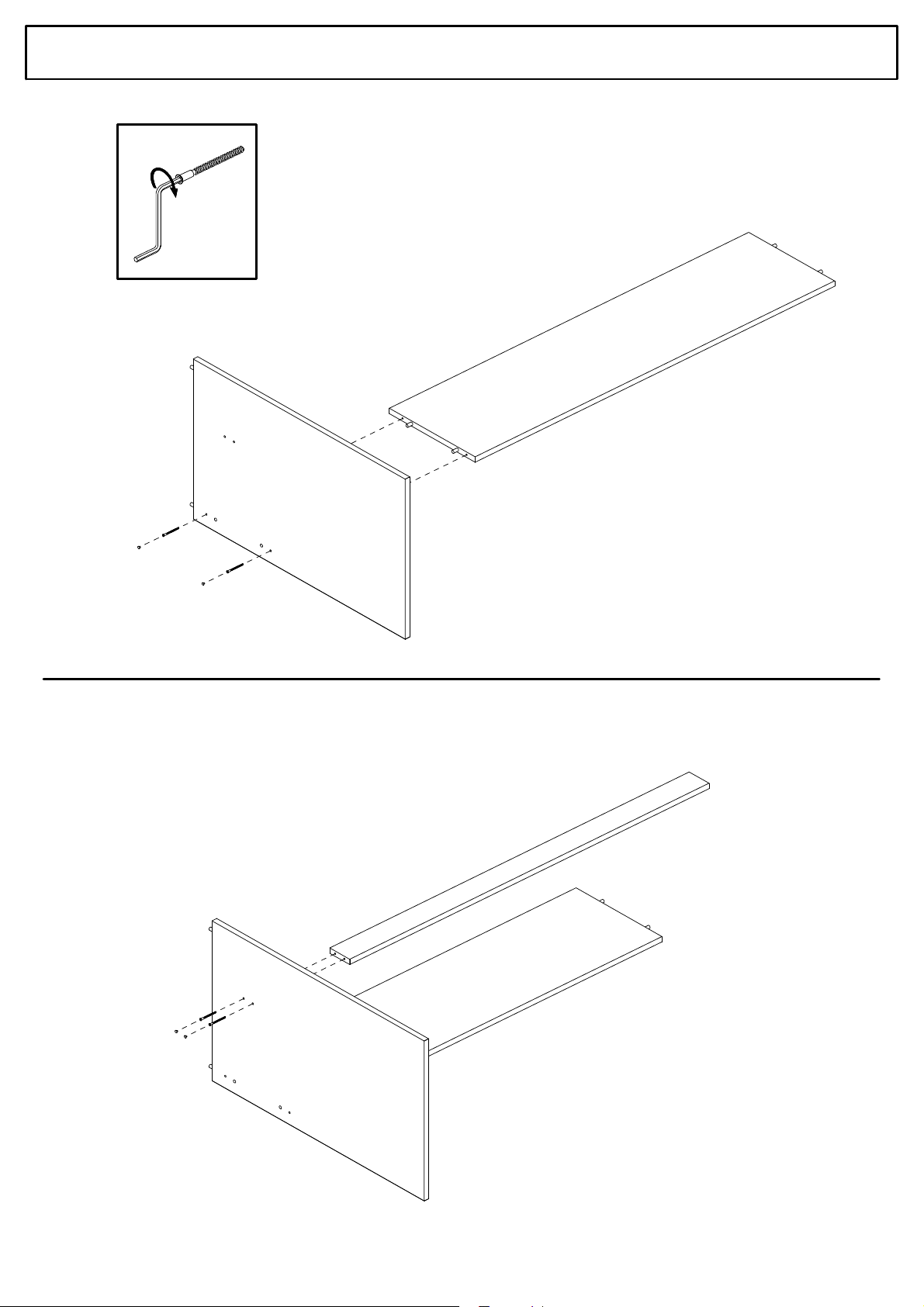

08
ASSEMBLY
MONTAGEM / ARMADO
G
H
15
09
12
G
I
G
I
20
G
I
G
I
12
7
Page 8
10
13
G
G
G
I
I
G
I
I
11
A2
N
A2
N
A2
N
A2
N
8

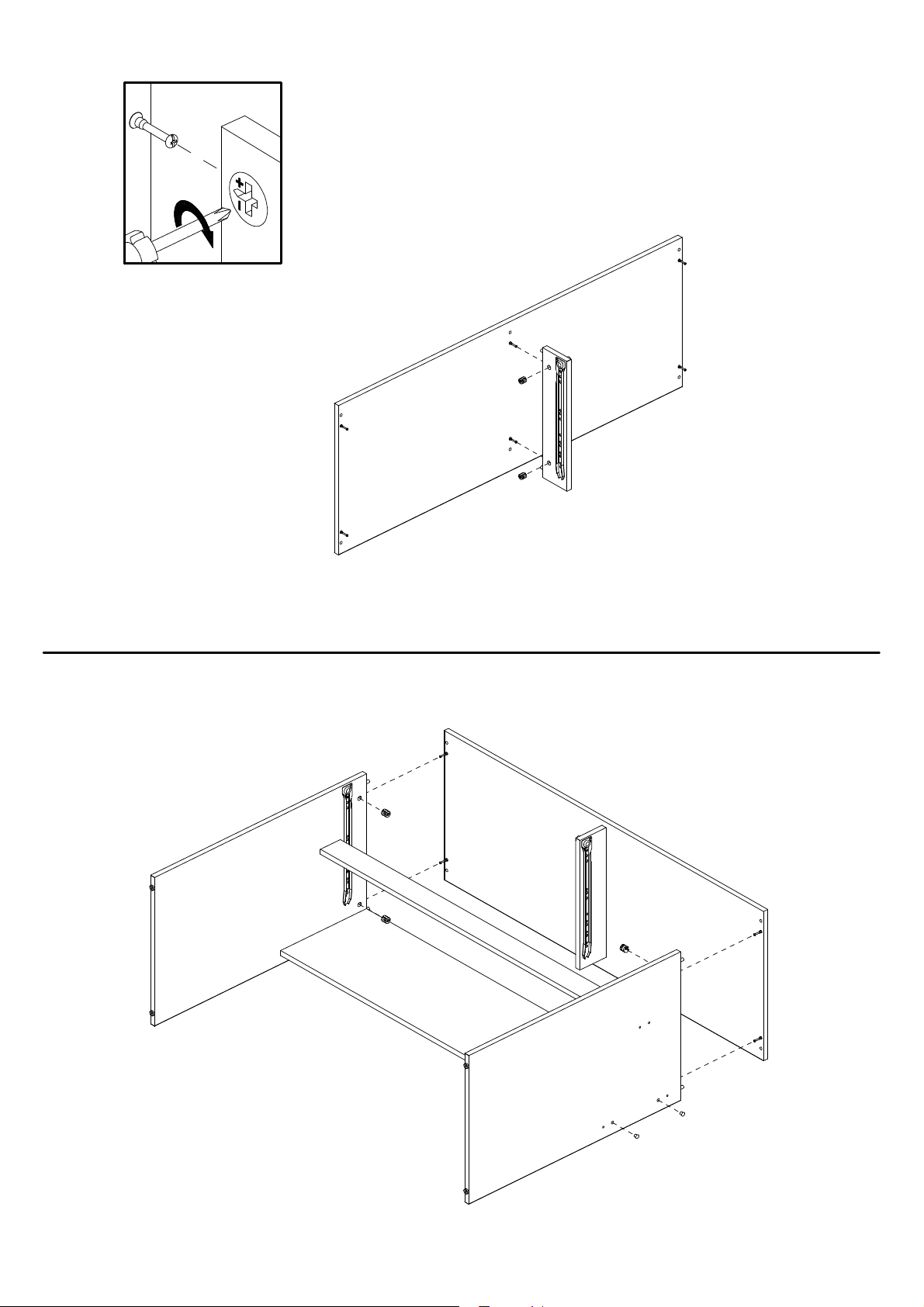

Page 9
12
L
13
22
23
L
L
22
L
L
13
Z
Z
9
Page 10
14
S
15
S
A4
O
19
17
O
10
18
10
Page 11

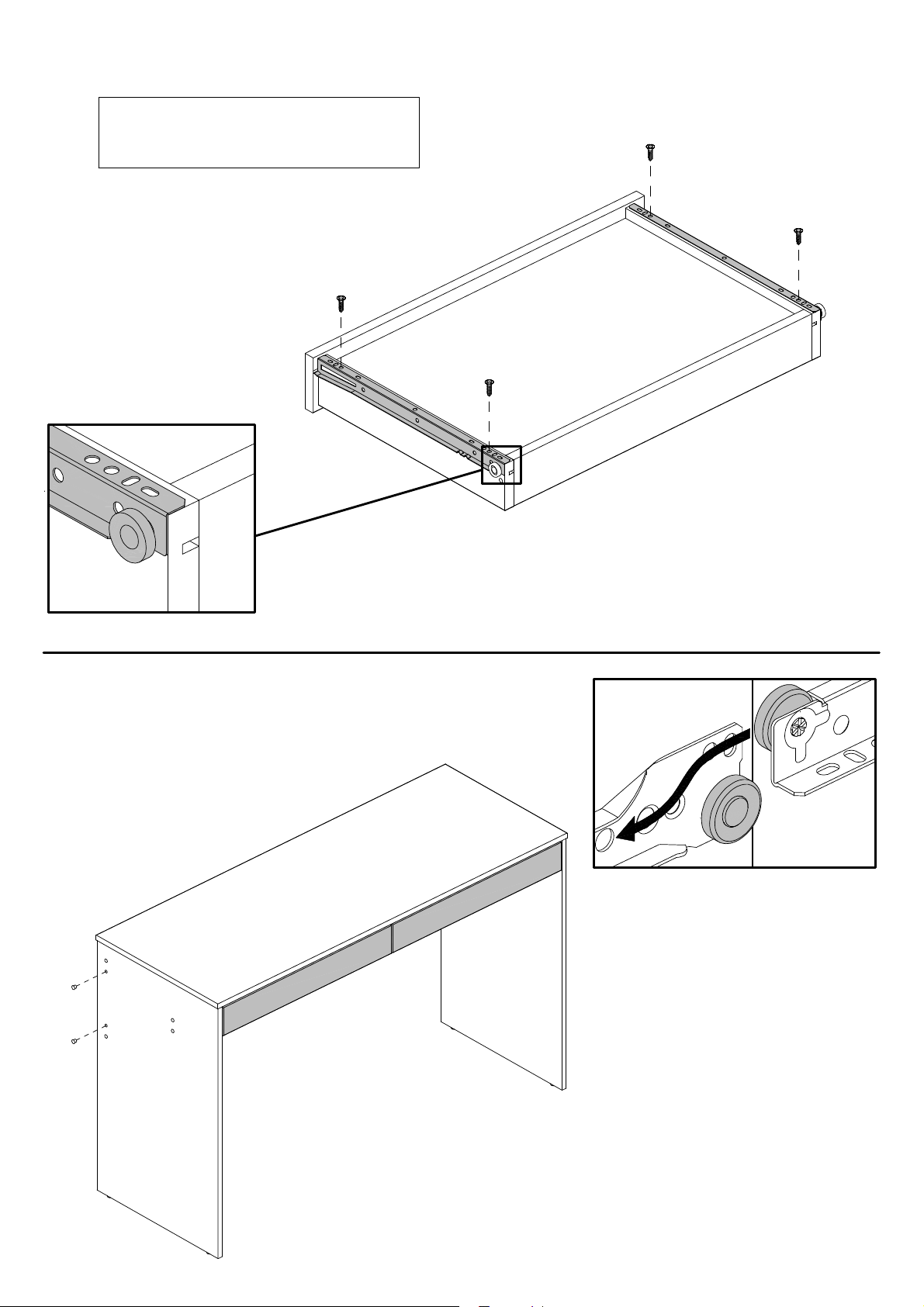

16
A1
17
25
L
M
L
M
24
A1
L
M
L
M
11
Page 12

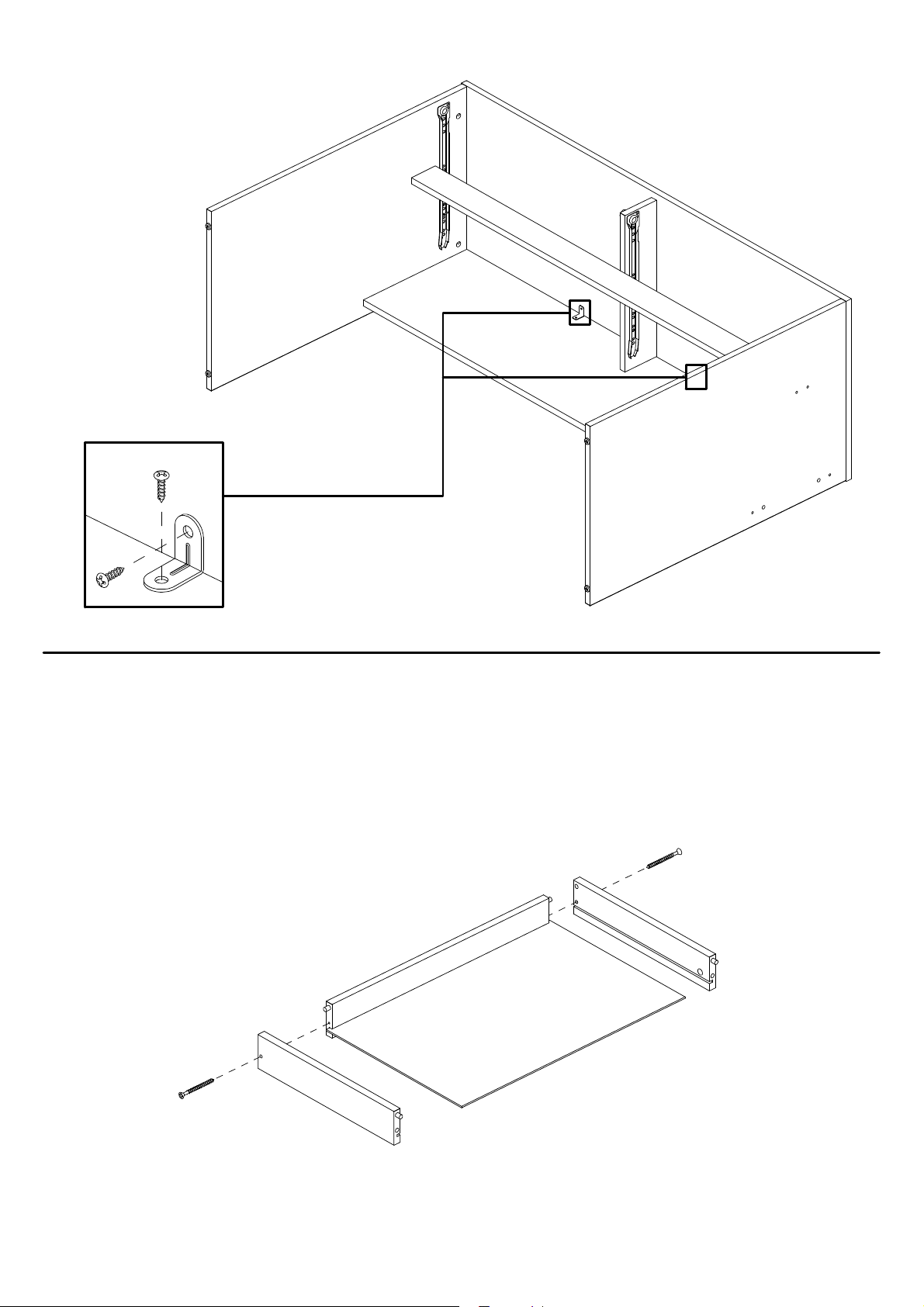

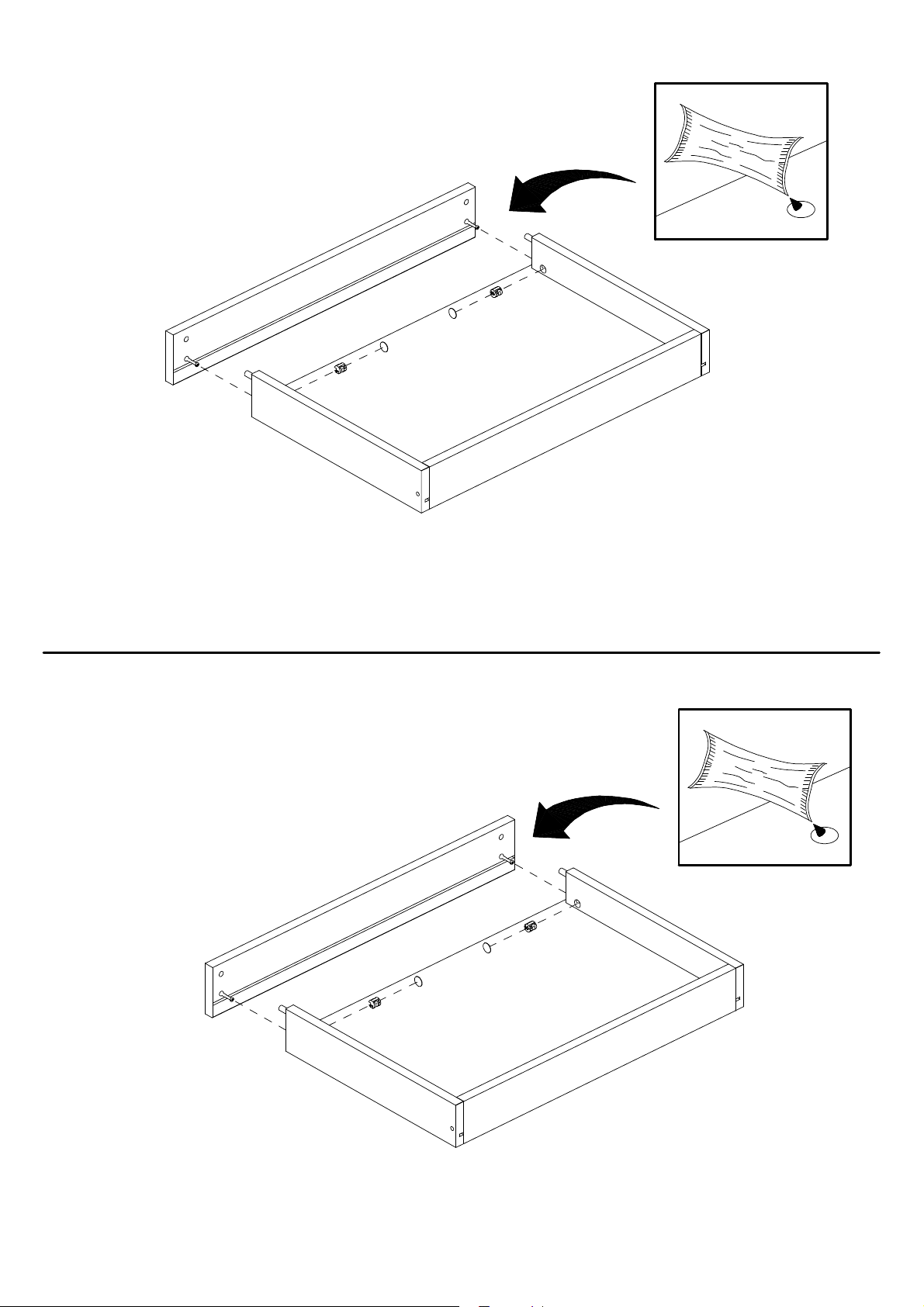

18
THE UNDERSIDE OF THE DRAWER
LADO INFERIOR DA GAVETA
PARTE INFERIOR DEL CAJÓN
P5
VC
P5
P5
VD
P5
17
19
Z
Z
24
25
12
