wardrobe 2 doors
Roupeiro 2 portas
Ropero 2 puertas
ASSEMBLY INSTRUCTIONS
MANUAL DE MONTAGEM / INSTRUCCIONES DE ARMADO
YOU WILL NEED / VOCÊ VAI PRECISAR DE / USTED NECESITARÁ
Tools not supplied / Ferramentas não fornecidas / Herramientas no incluidas
1 Person
1 Pessoa
1 Persona
Drill machine
Furadeira
Taladro
NOTES:
NOTAS:
NOTAS:
2 People
2 Pessoas
2 Personas
1/4"
6mm
Drill bit
Broca
Taladro
Screwdriver Phillips
Chave Phillips
Destornillador cruz
5/16"
8mm
Drill bit
Broca
Taladro
Small screwdriver Phillips
Chave Phillips Menor
Destornillador cruz menor
Measuring tape
Trena
Cinta de medición
The separation of the accessories before you start the assembly will facilitate the same. In case of doubt on the size of
the screws and bolts, use the ruler to bottom of page 3.
A separação dos acessórios antes de inicar a montagem facilitará a mesma. Em caso de dúvida no tamanho dos
parafusos e cavilhas, utilize a régua ao final da página 3.
La separación de los accesorios antes de comenzar el armado facilitará el mismo. En caso de duda sobre el tamaño
de los tornillos y taquetes, utilice la regla al pie de página 3.
Screwdriver slotted
Chave fenda
Destornillador plano
Pencil
Lápis
Lápiz
Hammer
Martelo
Martillo
Stylet
Estilete
Estilete
MAXIMUM RECOMMENDED WEIGHT
BEING THIS EVENLY DISTRIBUTED
PESO MÁXIMO RECOMENDADO SENDO
ESTE DISTRIBUÍDO UNIFORMEMENTE
PESO MÁXIMO RECOMENDADO SIENDO
ESTE UNIFORMEMENTE DISTRIBUIDO
KGLB
A
B
17
44 20
8
Measures Inches
Nº
01
17 1/2 x 23 3/8 x 5/8
02
17 1/2 x 23 3/8 x 5/8
03
17 1/2 x 70 7/8 x 5/8
17 1/2 x 70 7/8 x 5/8
05
3 1/4 x 23 3/8 x 5/8
06
66 1/8 x 11 1/2 x 5/8
07
67 1/4 x 12 x 1/8
Medidas cm
44,5 x 59,3 x 1,5
44,5 x 59,3 x 1,5
44,5 x 180 x 1,5
44,5 x 180 x 1,5
8,1 x 59,3 x 1,5
167,9 x 29,2 x 1,5
170,7 x 30,4 x 0,3
Qty./Qtd.
1
1
1
104
2
2
2
PARTS IDENTIFICATION
IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LAS PIEZAS
01
07
07
04
03
06
06
02
05
05
2
IDENTIFICATION OF ACCESSORIES
IDENTIFICAÇÃO DOS ACESSÓRIOS/ IDENTIFICACIÓN DE ACCESORIOS
A
A2
A6
B3
B8
D5
D6
E
E9
G
H
I
N
P5
Flanged head screw / Parafuso flangeado / Tornillo de cabeza flangeada
Small plastic foot / Sapata redonda / Pie plástico
"H" profile / Perfil "H" / Perfil "H"
Bushing / Bucha expansiva / Tapón
Shelf bracket / Suporte de prateleira / Suporte de repisa
Hinge shim / Calço dobradiça / Bisagra de calce
Metal hinge super hight / Dobradiça super alta / Bisagra alta
Wooden dowel / Cavilha / Taquete
Strap / Cinta / Correa
Structural screw / Parafuso estrutural / Tornillo estructural
Allen key / Chave allen / Liave allen
Structural screw cover/Tampa parafuso estrutural/Tapa tornillo estructural
Nail / Prego / Clavo
Flat head screw / Parafuso chato especial / Tornillo de cabeza plana
5,0x60 mm
14 mm
-
8x50 mm
10x15 mm
-
26 mm
8x30 mm
-
5,0x50 mm
3 mm
-
10x10
3,5x14 mm
1
4
1
1
4
6
6
16
1
8
1
8
52
2
R4
S
T
Z4
Z6
Laminated plump / Roliço plastificado / Regordete laminado
Pan head screw / Parafuso panela / Tornillo de pan
Flanged head screw / Parafuso flangeado / Tornillo de cabeza flangeada
Clothes rack support / Suporte cabideiro / Soporte perchero
Handle / Puxador Dublin / Tirador
22 mm
3,5x14 mm
3,5x25 mm
-
-
1
29
2
2
2
cm0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
3
01
PRE-ASSEMBLE
PRÉ-MONTAGEM / PRE ARMADO
E
E
E
01
B8
B8
E
E
E
E
02
MARKING
MARCAÇÃO
MARCADO
B8
S
06
(2X)
B8
02
E
E
E
E
05
(2X)
E
E
D6
D6
S
S
D6
4
03
P5
Z4
D5
03
S
S
D5
04
D5
S
S
D5
D5
Z4
P5
04
D5
5
05
ASSEMBLY
MONTAGEM / ARMADO
01
G
I
G
06
H
G
I
03
03
G
I
G
I
02
6
07
05
03
05
08
01
G
I
G
I
04
G
I
G
I
7

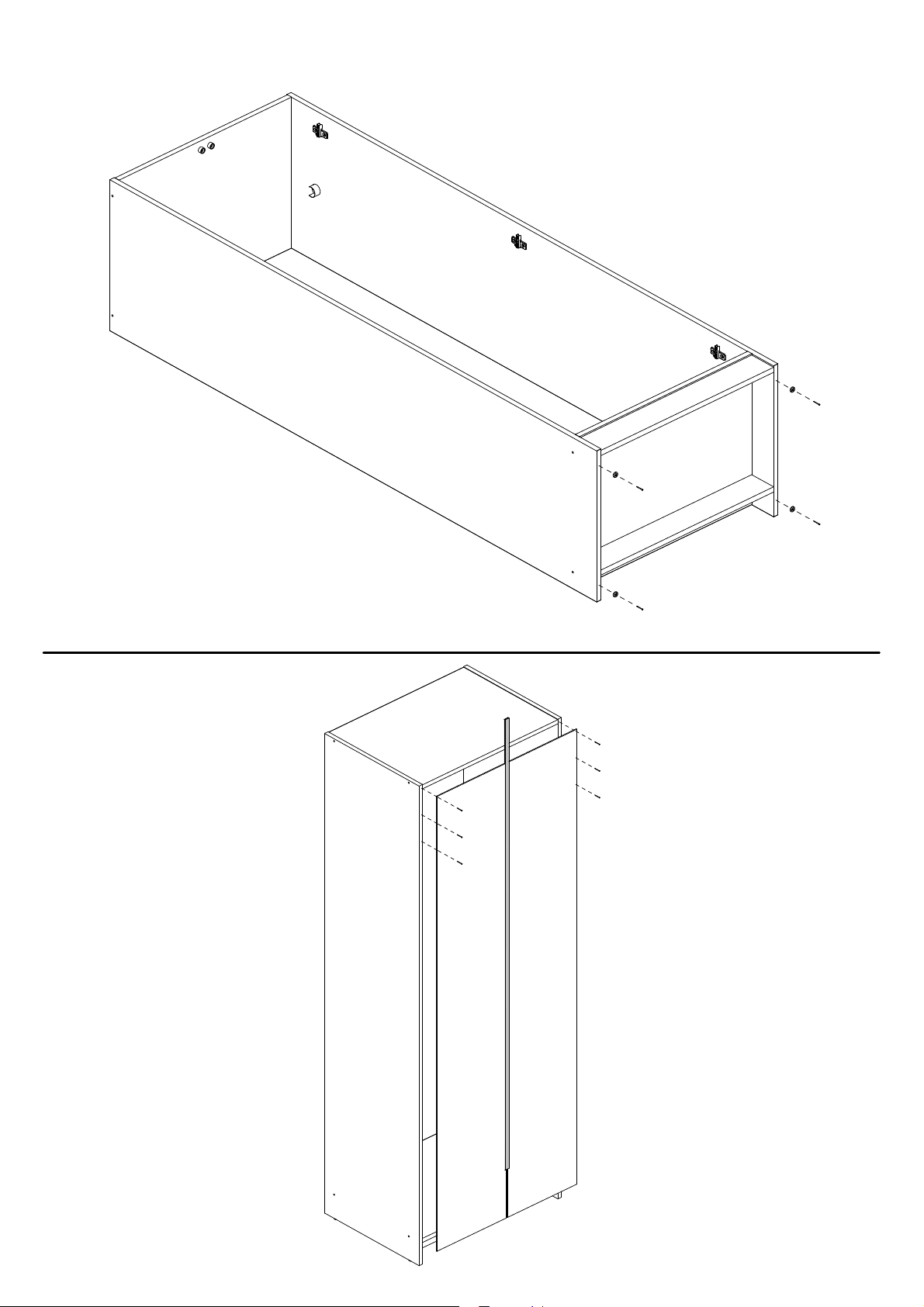

09
03
A2
N
A2
10
04
N
N
N
07
A6
07
A2
N
N
N
N
N
A2
N
8
11
TO AVOID ANY INJURY THE FURNITURE MUST BE FIXED ON THE WALL. THANKS.
PARA EVITAR QUALQUER ACIDENTE, É OBRIGATÓRIO FIXAR O MÓVEL NA PAREDE. OBRIGADO!
PARA EVITAR CUALQUIER ACCIDENTE ES OBLIGATORIO ANCLAR EL MUEBLE EN LA PARED. GRACIAS.
E9
1º
2º
B3
E9
A
R4
S
12
Z6
06
Horizontal Adjustment
06
Z6
T
T
Vertical Adjustment
Regulagem Vertical
Ajuste Vertical
Regulagem Horizontal
Ajuste Horizontal
Depth Adjustment
Regulagem Profundidade
Ajuste Profundidad
9
