Zipcode Design W002827145 Assembly Instructions

WHITE : BLANC : BLANCO

ANTIGUA : ANTIGUA : ANTIGUA

BARK GREY : GRIS ÉCORCE : CORTEZA GRIS

ASSEMBLY

INSTRUCTIONS

INSTRUCTIONS

D’ASSEMBLAGE

INSTRUCCIONES DE

ENSAMBLAJE

Thank you for choosing our product.
Your total satisfaction is our #1 priority.

Customer service and warranty information

Should you have a problem or need more information concerning the warranty, do not call to the place of purchase.

Please call our customer service department for immediate assistance using the following toll free

Please have your assembly instruction manual on hand when you call. Our products are warranted to the original purchaser against defects in material or
workmanship in the furniture. Defects as mentioned in this warranty refer to any imperfections which may impair the use of the product. Our warranty is expressly

limited to the replacement of furniture parts and components for ten years following the date of purchase. We will replace any part that is defective. This warranty
applies under conditions of normal use. Our furniture products are not intended for outdoor use. The warranty does not cover defects caused by improper assembly or
disassembly, defects occurring after purchase due to product modications, intentional damage, accident, misuse, exposure to the elements and labor or assembly

costs. We reserve the right to request proof of purchase to document a warranty claim. In no event shall we be liable for incidental or consequent damages resulting
from the misuse of the product.

PROBLEMS

OR INFORMATION

POUR TOUT PROBLÈME

OU INFORMATION

PROBLEMA O

INFORMACION

This warranty is not transferable and is valid only in Canada and the United States excluding Alaska, Hawaii and Puerto Rico.

number.

PARTS / PIÈCES / PIEZAS

31

CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT.

30 1

40 1

43 1

71 1

31 1

32 1

33 1

41 1

42 3

PROBLEMS OR INFORMATION

POUR TOUT PROBLÈME OU INFORMATION

PROBLEMAS O INFORMACIÓN

Important/Importante

The installation of the door can be in the top section or the bottom v, left side or right side.

L’installation de la porte peut se faire dans la section du haut ou du bas, du côté gauche ou du côté droit.

La instalación de la puerta puede ser en la parte superior o la parte inferior, lado izquierdo o del lado derecho.

60 1

70 1

80 1

84 1

40

60

60

32

30

84

42

41

42

42

43

33

71

31

70

IMPORTANT NOTICE / NOTE IMPORTANTE / NOTA IMPORTANTE

Group together all the hardware required for each step as the construction
of your piece of furniture is progressing.

Regroupez toutes les quincailleries requises pour chaque étape de façon à
vous assurer de tout installer au bon moment.

Reúna todas las quincallas necésarias para cada una de las etapas de
montaje, para asegurar una correcta instalación en el momento adecuado.

80

33

HARDWARES / QUINCAILLERIES / QUINCALLAS

CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT.

2004-MM4X35CSX2 3

CA-99 8

H-03 30

1/16” (2 mm)

F

M

H-36 30

PA-844 4

ST-760 1

1” (25 mm)

TI-452 12

TI-552 2

VR-210 8

PO-959 1AM-182 1 CH-840 2

5/8” (16 mm)

A

TU-983 2

VF-232 2

B

7/8” (22 mm)

4

IMPORTANT NOTICE / NOTE IMPORTANTE / NOTA IMPORTANTE

WHITE : BLANC : BLANCO

ANTIGUA : ANTIGUA : ANTIGUA

ASSEMBLY

INSTRUCTIONS

INSTRUCTIONS
D’ASSEMBLAGE

INSTRUCCIONES DE

ENSAMBLAJE

To better serve you!

Pour mieux vous servir!

Model / Modèle:

Production Number

Numéro de production:

Customer Service

Service à la clientèle

For future reference and to better serve you,
please complete and apply the
self-adhesive sticker in an accessible space
such as under part 41 when you will have
completed the assembly.

Pour mieux vous servir en cas de besoin,
veuillez compléter et apposer l’autocollant
dans un endroit facilement accessible tel que
le dessous de la pièce 41 lorsque vous aurez
complété l’assemblage.

Para uno mejor servicio en caso de
necesidad, complete y ponar la etiqueta en
uno lugar de fácil acceso como por ejemplo
la parte inferior de la pieza 41 cuando usted
habrá completado el ensamblaje.

5

turn

tournez

haga
girar

A

IMPORTANT NOTICE / NOTE IMPORTANTE / NOTA IMPORTANTE

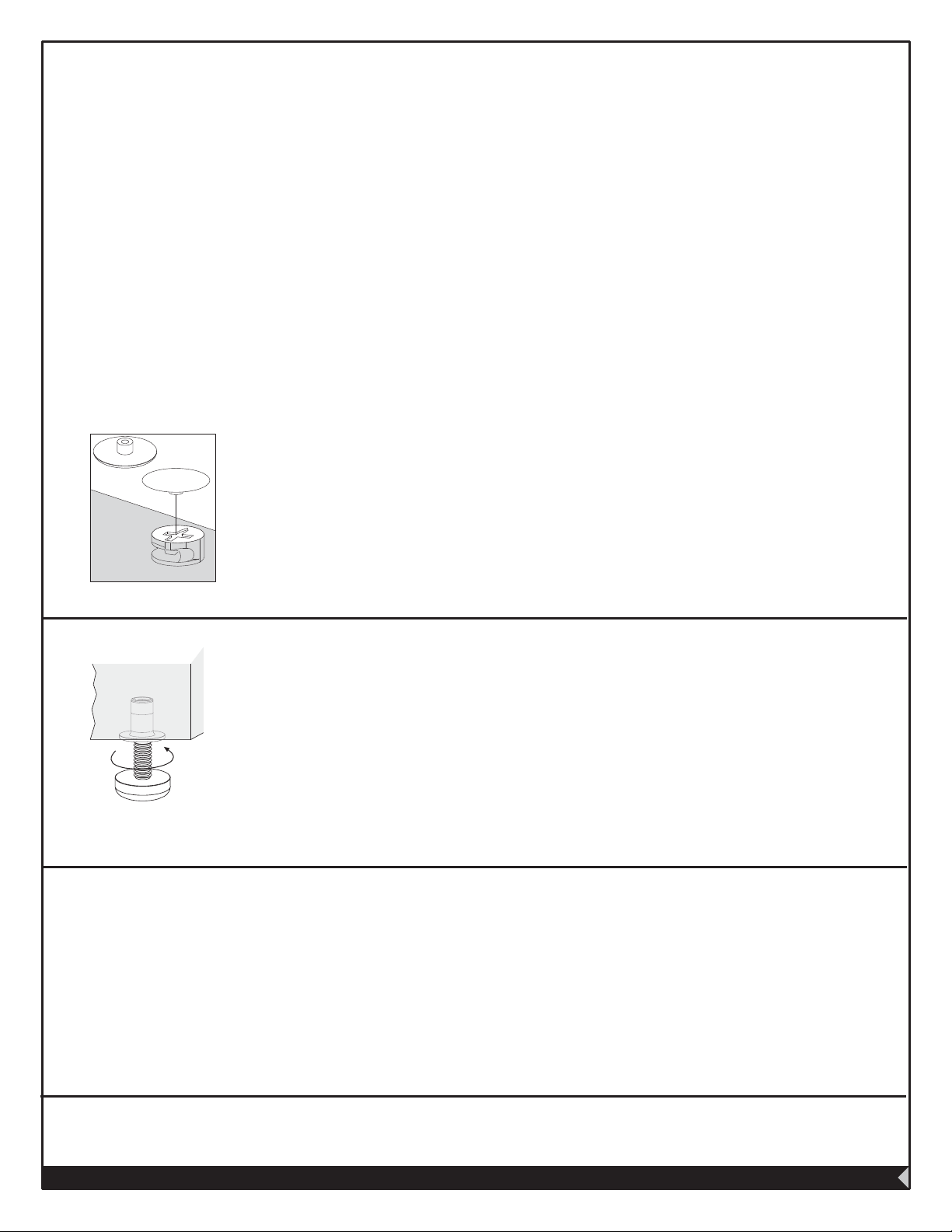

Main hardware system. Installation steps / Système de quincaillerie principal. Étapes d’installation.

Sistema principal de quincalla. Etapas de instalación.

How to remove a misplaced assembly bolt (H-36).

Comment retirer un boulon (H-36) mal situé.

Cómo retirar un perno (H-36) mal ubicado.

1

H-36

push down

enfoncez

presione
hacia
abajo

proper position

bonne position

buena posición

Insert the cam with the arrow pointing
towards the hole in the edge.

Insérez la rondelle en pointant la èche vers
le trou de la bordure.

Inserte la arandela con la echa apuntando
hacia el oricio cercano
al borde.

2

H-03

arrow

èche

echa

Main hardware system. Assembly steps / Système de quincaillerie principal. Étapes d’assemblage.

Sistema principal de quincalla. Etapas de ensamblaje.

B

pull out

retirez

retire

1

insérez

insertar

insert

2

herramientas necesarias

A

tools required

outils requis

3

tighten

serrez

apretar

important

importante

two people are required to
assemble and move this model.

deux personnes sont requises pour
assembler et déplacer ce modèle.

se necesitan dos personas para
ensamblar y desplazar este mueble.

the use of electric tools must be made
with vigilance.

l’utilisation d’outils électriques doit être
faite avec vigilance.

las herramientas eléctricas deben
utilizarse con sumo cuidado.

B

Make sure to properly tighten each cam to ensure furniture
solidity. Otherwise, parts could be damaged or the user could
be injured.

Assurez-vous de bien resserrer chaque rondelle pour assurer la
solidité du meuble. Dans le cas contraire, des pièces pourraient
être endommagées ou l’utilisateur pourrait se blesser.

Asegúrese de apretar bien cada arandela para garantizar la solidez
del mueble.De lo contrario, podría provocarse daño a las piezas o
las personas.

tools required

outils requis

herramientas necesarias

#3

1/4” (7 mm)

6

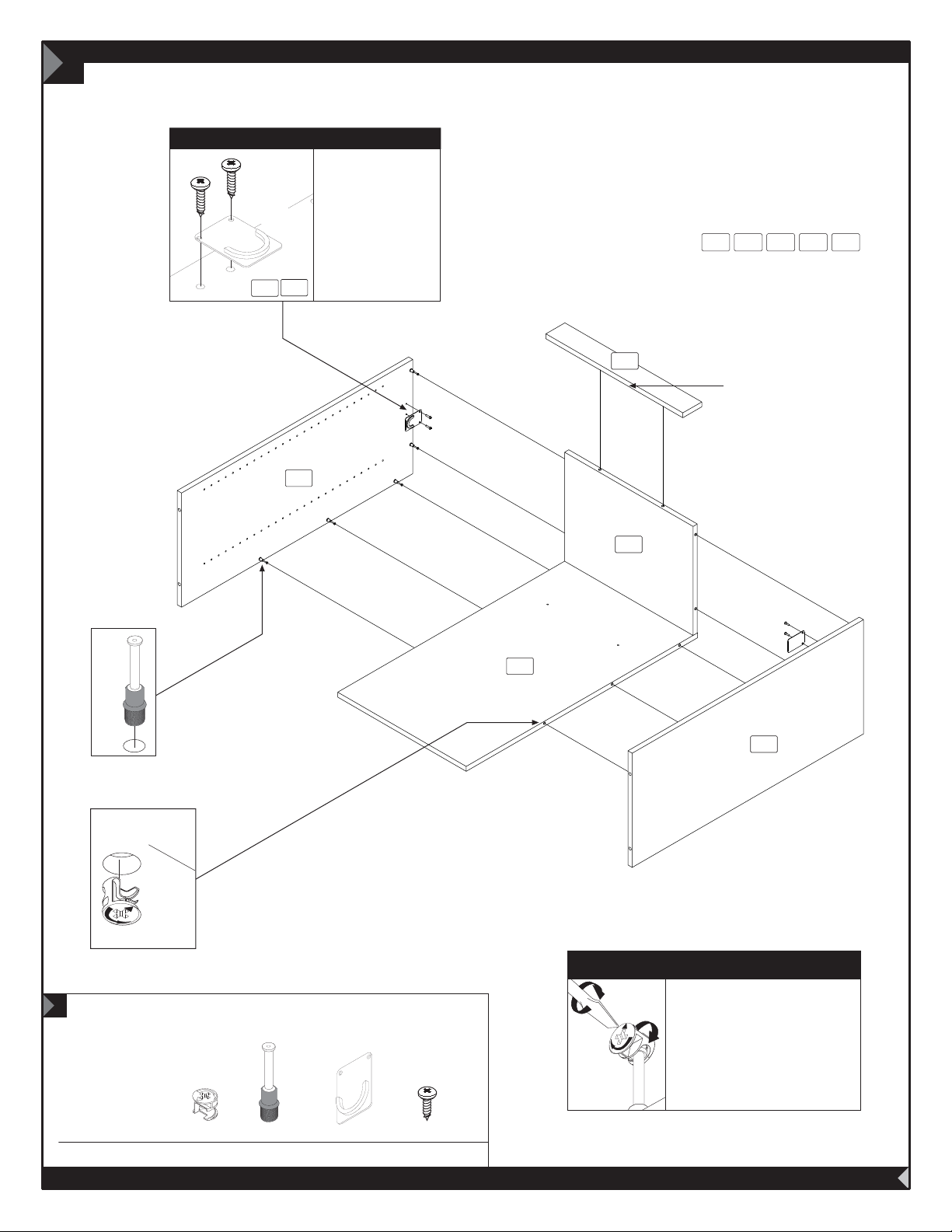

Hardware installation & assembly / Installation des quincailleries et assemblage / Instalación de las quincallas y ensamblaje

31

1

TI-552

30

30

80

80

30

30

unfinished edge

bordure non-finie

borde sin acabado

80

Assemble on the back edge

Assemblez sur la bordure arrière

Realice el ensamblaje sobre el borde trasero

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

314330

70

8041

attention / attencíon

Do not use the

VR-210

TU-983A

30

screws in the bags
with the TU-983A.

Ne pas utiliser les vis
ensachées avec le
TU-983A.

No use los tornillos
en la bolsa con el

31

TU-983A.

H-36

H-03

1

Code / Código
Qty / Qté / Cant.

H-03

x 18

TI-552

x 2

H-36

x 14

PA-844

x 4

43

1” (25 mm)

TU-983A

x 2

70

VR-210

x 4

5/8” (16 mm)

41

31

PA-844

Important/Importante

Remember to tighten the H-03
located on part 70.

N’oubliez pas de serrer les H-03 qui
sont situées sur la pièce 70.

No se olvide de apretar las H-03
que se encuentran en la pieza

70.

H-03

7

Hardware installation & assembly / Installation des quincailleries et assemblage / Instalación de las quincallas y ensamblaje

2

Assemble on the back edge

Assemblez sur la bordure arrière

attention / attencíon

Do not use the

VR-210

TU-983A

32

screws in the bags
with the TU-983A.

Ne pas utiliser les vis
ensachées avec le
TU-983A.

No use los tornillos
en la bolsa con el
TU-983A.

33

Realice el ensamblaje sobre el borde trasero

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

334071 8432

H-36

32

71

84

40

finished edge

bordure finie

borde acabado

33

Underneath view

Vue de dessous

2

Code / Código
Qty / Qté / Cant.

)

8

Vista debanjo

H-03

H-03

x 12

H-36

x 12

TU-983A

x 2

Important/Importante

Remember to tighten the H-03
located on parts 40 and 71.

N’oubliez pas de serrer les H-03 qui
sont situées sur les pièces 40 et 71.

No se olvide de apretar las H-03
que se encuentran en las piezas
40 y 71.

H-03

5/8” (16 mm)

VR-210

x 4

Hardware installation & assembly / Installation des quincailleries et assemblage / Instalación de las quincallas y ensamblaje

3

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

30+31 32 33

The screw supplied with the anti-topple bracket is to be used only for
securing the bracket to the furniture. In addition, you will need to choose
a screw or fitting (not included) which is suitable for securing the bracket
to the wall. If you are unsure about what type of screw or fitting to use,
please contact your local hardware store.

La vis fournie avec le dispositif anti-bascule est destinée à fixer le dispositif
dans le meuble. Pour la fixation au mur, choisir une vis ou un ancrage
(non-inclus) adapté au type de mur sur lequel sera fixé le dispositif, afin de
rendre le tout sécuritaire. En cas de doute, contacter une quincaillerie.

El tornillo que viene incluido con el dispositivo antivolcar está destinado a
fijarlo en el mueble. Debes fijar el antivuelco en la pared tienen que
escojer un tornillo o un anclage (no incluido) adaptado al tipo de pared
sobre donde sera fijado el dispositivo para que todo sea seguro.

H-36

important / importante

If it is impossible to use the anti-tilt devise (ST-760) needed to
afix your storage unit to the wall, use the two holes from part

71. To afix the unit to the wall, choose a screw or a brace
(not included) suitable to the type of wall to which the unit
will be fastened in order to make it more secure. In case of
doubt, contact a hardware store.

Si il vous est impossible d’utiliser le dispositif anti-bascule
(ST-760) pour fixer votre unité de rangement au mur, veuillez
utiliser les deux perçages de la pièce 71. Pour la fixation au
mur, choisir une vis ou un ancrage (non-inclus) adapté au
type de mur sur lequel sera vissé l’unité afin de rendre le tout
sécuritaire. En cas de doute, contacter un magasin de
bricolage.

Si no puede utlisar el dispositivo antivolcar (ST-760) para fijar
su unidad de almanecenamiento contra la pared, use las
dos perforaciones de la pieza 71. Para la fijaciòn contra la
pared, escoja un tornillo o un anclaje (no incluidos)
adaptados para el tipo de pared donde sera fijada la
unidad para que todo esté seguro. Si tiene dudas, contacte
una tienda de bricolajes para tener consejos.

32

Rear view

Vue arrière

Vista trasera

ST-760

71

without pre-drilled hole

sans pré-perçage

sin perforación previa

33

71

3

Code / Código
Qty / Qté / Cant.

ST-760

x 1

H-36

x 4

71

Important/Importante

Remember to tighten the H-03
located on parts 30 and 31.

N’oubliez pas de serrer les H-03 qui
sont situées sur les pièces 30 et 31.

No se olvide de apretar las H-03
que se encuentran en las piezas
30 y 31.

H-03

30

31

9

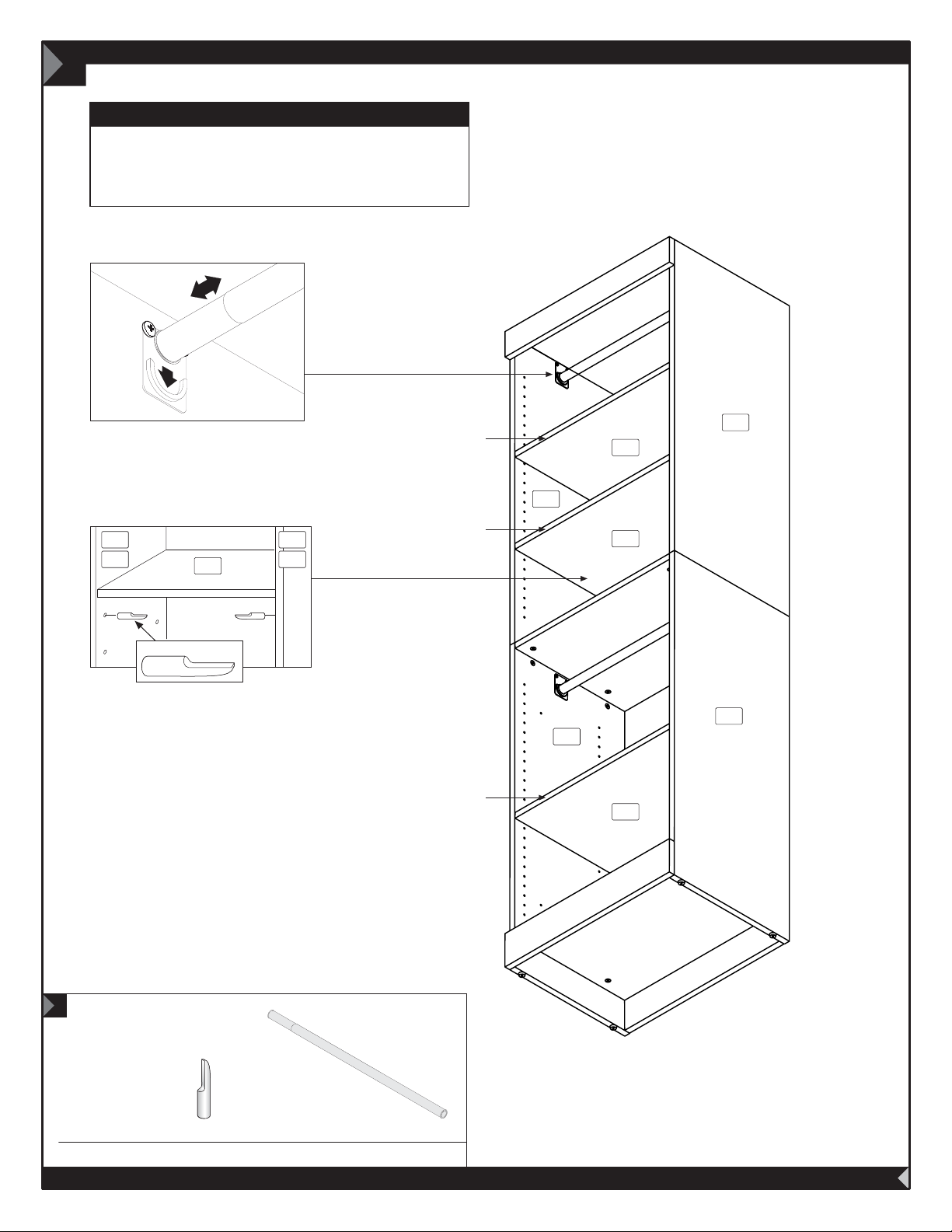

Hardware installation & assembly / Installation des quincailleries et assemblage / Instalación de las quincallas y ensamblaje

4

important / importante

The rod TU-983 can support an approximative weight of 50
pounds (27.2kg)

La tringle TU-983 peut supporter une charge de 50 livres (22.7kg)

La varilla TU-983 puede soportar approximativamente un peso de
50 libras (27.2kg)

TU-983 B

finished edge

bordure finie

borde acabado

42

33

32
30

42

TI-452

33
31

finished edge

bordure finie

borde acabado

finished edge

bordure finie

borde acabado

32

42

31

30

42

4

Code / Código
Qty / Qté / Cant.

10

TI-452

x 12

TU-983B

x 2

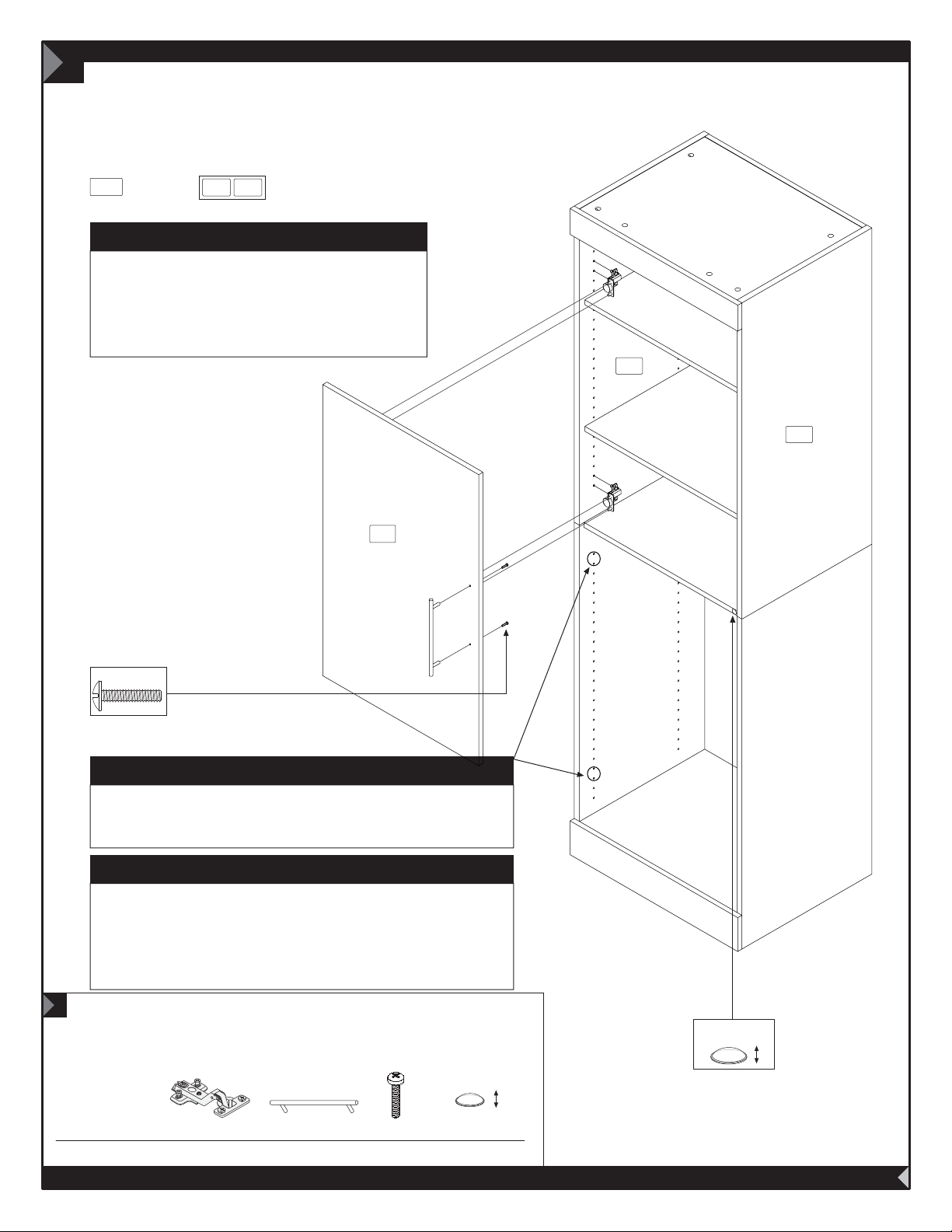

Installation / Installation / Instalación

30

30

5

M F

M F

important / importante

For a complete arrangement, you can affix
several storage units from one to another as
illustrated below.

Pour compléter votre aménagement, vous
pouvez fixer plusieurs unités de rangement l’une
à l’autre de la façon illustrée ci-dessous.

Para completar su mueble , Ud puede fijar
otras unidades de almacenamiento de la
manera ilustrada abajo.

5

Code / Código
Qty / Qté / Cant.

F

M

2004-MM4X35CS

x 3

M F

2004-MM4X35CS

Using a drill, make a complete hole that
will allow for the installation of
2004-MM4X35CS.

À l’aide d’une perçeuse, veuillez percer
complètement le trou qui servira à
l’installation du 2004-MM4X35CS.
Con la ayuda de una perforadora,
puede perforar completamente un
agujero que va servir para la instalaciòn
de 2004-MM4X35CS.

11

Installation / Installation / Instalación

6

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

60

PO-959

Do not install the doors where you intend to use the pole
to hang your clothes.

Ne pas installer les portes là où vous comptez utiliser la
pôle pour suspendre vos vêtements.

No instale las puertas donde se va a utilizar el poste para
colgar la ropa.

+

32

33

Important/Importante

32

33

60

VF-232

Important/Importante

Use these holes for the installation of the door in the bottom section.

Utilisez ces trous pour l’installation de la porte dans la section du bas.

Utilice estos orificios para la instalación de la puerta en la sección inferior.

Important/Importante

The installation of the door can be in the top section or the bottom v, left
side or right side.

L’installation de la porte peut se faire dans la section du haut ou du bas,
du côté gauche ou du côté droit.

La instalación de la puerta puede ser en la parte superior o la parte
inferior, lado izquierdo o del lado derecho.

6

Code / Código
Qty / Qté / Cant.

12

CH-840

x 2

PO-959

x 1

VF-232

x 2

1/16” (2 mm)

7/8” (22 mm)

AM-182

1/16” (2 mm)

AM-182

x 1

When you have completed the assembly of your new furniture, install plastic caps

Lorsque vous avez complété l’assemblage de votre meuble, installez les capuchons de plastique

Una vez que haya completado el ensamblaje del mueble, coloque los capuchones de plástico

CA-99

23/32”

18mm

H-03

To level your furniture, use leg levelers.

Pour niveler votre meuble utilisez les pattes ajustables.

PA-844

Para nivelar su mueble utilice las patas ajustables.

PRODUCT CARE / ENTRETIEN DU PRODUIT / MANTENIMIENTO DEL PRODUCTO

Avoid placing the furniture in the sunlight or near a source of heat. Use a soft dry cloth for dusting. To clean heavy dirt, use a
cloth dipped in a solution of mild detergent and water. Avoid leaving wet objects on the surface or using commercial chemical
cleaning products.

Évitez d'exposer le meuble au soleil ou près de toute source de chaleur. Pour le nettoyage, utilisez un chiffon doux et sec. Pour la
grosse saleté, utilisez un chiffon humidifié avec un peu de détergent dilué dans l'eau. Évitez de laisser des objets mouillés sur la
surface de votre meuble ou d'utiliser des nettoyants chimiques.

Evite exponer el mueble al sol o las fuentes de calor. Para limpiarlo, utilice un paño suave y seco. Para limpiar las manchas
rebeldes, utilice un trapo húmedo con un poco de detergente diluido en agua. No deje objetos mojados encima del mueble ni

utilice limpiadores que contengan productos químicos.

CONGRATULATIONS! YOU ARE NOW THE OWNER OF A QUALITY PRODUCT

FÉLICITATIONS! VOUS AVEZ MAINTENANT EN VOTRE POSSESSION UN PRODUIT DE QUALITÉ

FELICITACIONES! AHORA ES USTED DUEÑO DE UN PRODUCTO DE CALIDAD.

química.

13

Problems and Solutions / Problèmes et solutions / Problemas y Soluciones

You are at a step of hardware installation and some H-36 are missing:
Before calling to order your missing bolts (H-36), please make sure you have not installed any bolts (H-36) in the wrong
place. To remove a bolt (H-36) which is not in the correct place, please refer to your instruction manual.

Vous êtes à une étape d’installation de quincaillerie et il vous manque des H-36 :
Avant d’appeler pour commander des boulons (H-36), assurez-vous de ne pas avoir installé des boulons (H-36) au mauvais
endroit. Pour enlever un boulon (H-36) mal situé, consultez le feuillet d’instructions.

Usted está en alguna etapa de la instalación de quinc
Antes de llamar para pedir los pernos (H-36), asegúrese de que no los haya instalado en el lugar equivocado.
Para retirar un perno (H-36) mal puesto, consulte el folleto de instrucciones.

How to separate and install your CO-249 and CO-684 slides:
The CO-249 & CO-684 slides consist of two sections which you must separate. To separate the slides, please refer to your
instruction manual. The slides are installed on distinct parts which will be re-grouped only when the drawers are
installed on the furniture.

Comment séparer et installer les coulisseaux CO-249 et CO-684 :
Les coulisseaux CO-249 et CO-684 sont constitués d’une partie que vous devez séparer en deux sections. Pour séparer le
coulisseau, référez-vous au feuillet d’instructions. Les coulisseaux sont installés sur deux pièces distinctes et seront regroupés
seulement lors de l’installation des tiroirs dans le meuble.

Cómo separar y instalar las guías correderas CO-249 y CO-684 :
Las guías correderas CO-249 y CO-684 están constituidas por una parte que usted debe separar en dos secciones. Para separar las guías
correderas, consulte el folleto de instrucciones. Las guías correderas se instalan en dos piezas distintas y sólo serán reagrupadas una vez
que se instalen los cajones en el mueble.

allas y le faltan las H-36 :

Part B / Partie B / Parte BPart A / Partie A / Parte A

The doors on your furniture are crooked or the space between the doors is uneven:
It is very important to install the hinges and hinge plates on the correct parts while respecting the instruction manual.

7

4

DR

For the installation and adjustment of the doors, please refer to your instruction manual or log on to the internet site.

Les portes de votre meuble sont croches ou l’espace qui les sépare est inégal :
Il est important d’installer les pentures et les plaques sur les bonnes pièces en respectant le feuillet d’instructions. Pour
l’installation des portes et leur ajustement, référez-vous à l’étape d’installation des portes dans le feuillet d’instructions ou sur le
site internet.

Las puertas de su mueble están chuecas o el espacio que las separa es desigual :
Es importante instalar las bisagras y las placas sobre las piezas adecuadas respetando el folleto de instrucciones. Para la instalación de
las puertas y su ajuste, consulte la etapa de instalación de las puertas en el folleto de instrucciones o en el sitio Internet.

The drawers on your furniture are crooked or the space between the drawers is uneven:
While referring to the section indicating the actual sizes of the screws in your instruction manual , please insure that you
are using the correct size screws needed when installing your drawer slides and drawer fronts. They must be installed
straight. While installing the drawer front, make sure that the correct side is facing up. For the adjustment of the drawer
fronts, please refer to your instruction manual or log on to the internet site.

Les tiroirs de votre meuble sont croches ou l’espace qui les sépare est inégal :
En vous référant au tableau de vis grandeur réelle du feuillet d’instructions, assurez-vous que vous avez utilisé les bonnes vis lors
de l’installation des coulisseaux ainsi que du devant de tiroir et qu’elles sont posées bien droites. Assurez-vous également que le
devant du tiroir n’est pas assemblé à l’envers. Référez-vous à l’étape d’ajustement des tiroirs dans le feuillet d’instructions ou sur
le site internet.

Los cajones de su mueble están chuecos o el espacio que los separa es desigual :
Consulte la tabla de tornillos en tamaño real del folleto de instrucciones y asegúrese de que haya utilizado los tornillos adecuados
durante la instalación de las guías correderas así como también la parte delantera del cajón y que éstos estén puestos bien derechos.
Asegúrese también de que la parte delantera del cajón no esté ensamblada al revés. Consulte la etapa del ajuste de cajones en el folleto
de instrucciones o en el sitio Internet.

For more information or to discover our new products

Pour toute information ou pour découvrir nos nouveaux produits

Para obtener más información o para obtener nuevos productos

YOU

and

US

USTEDES

VOUS

et

NOUS

y

NOSOTROS

FOR LONG TIME

POUR LONGTEMPS

POR MUCHO TIEMPO

OUR FURNITURE IS GARANTEED FOR 10 YEARS. NO MATTER THE PROBLEM, OUR CUSTOMER
SERVICE IS THERE FOR YOU.

NOS MEUBLES SONT GARANTIS POUR 10 ANS. PEU IMPORTE LE PROBLÈME, N’HÉSITEZ PAS À
COMMUNIQUER AVEC NOTRE SERVICE À LA CLIENTÈLE.

NUESTROS MUEBLES TIENEN UNA GARANTIA DE 10 AÑOS. NO IMPORTA EL PROBLEMA, COMUNIQUE CON
NUESTRO SERVICIO À CLIENTE.
