Page 1
TV Stand
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS
Do Not Return This Product!
Contact our customer service team for help first.
IMPORTANT
SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
WARNING
- Unit can tip over causing severe injury or death.
- Anchor unit to stud in wall (if instructed to).
- Do Not allow children to climb on unit.
- Put heavy items on lower shelves or drawers.
Easy
Assembly Difficulty Meter
Tough
You
Tube
Page 2
Contact Us!
Do NOT return this product!
Contact our friendly customer service team first for help.
Call us!
Assembly Tips
You
Tube
Helpful Hints
PEOPLE NEEDED FOR ASSEMBLY: 1-2
ESTIMATED ASSEMBLY TIME: 1 HOUR
- Open your item in the area you plan to keep it to avoid excessive heavy lifting.
- Identify, sort and count the parts before attempting assembly.
- Compression dowels are lightly tapped in with a hammer.
- Slides are labeled with a R (right) and L (left) for proper placement.
- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.
- Use all the nails provided for the back panel and spread them out equally.
- Back panel must be used to make sure your unit is sturdy.
- Do NOT use harsh chemicals or abrasive cleaners on this item.
- Never push, pull, or drag your furniture.
2
You
Tube
Page 3
k
A
Q
c
i
u
s
s
y
l
b
m
e
p
i
T
BeforeYouStart
Read through each step carefully and follow the proper order
P
P
P
P
P
Separate and count all your parts and hardware
Give yourself enough room for the assembly process
Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer
Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.

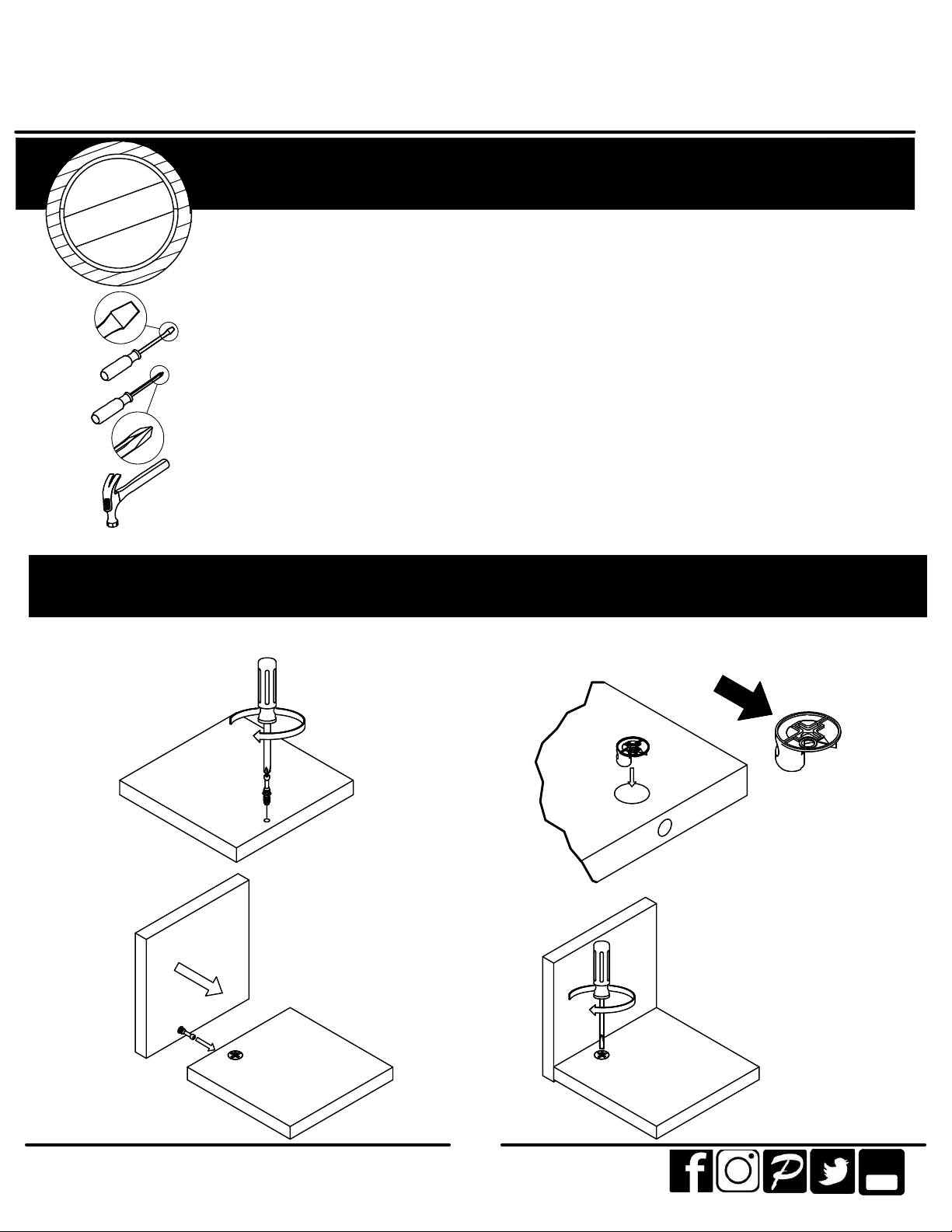

Cam Lock Fastening System
This Cam Lock Fastening System will be used throughout the assembly process.
1
3
2
4
3
You
Tube
Page 4

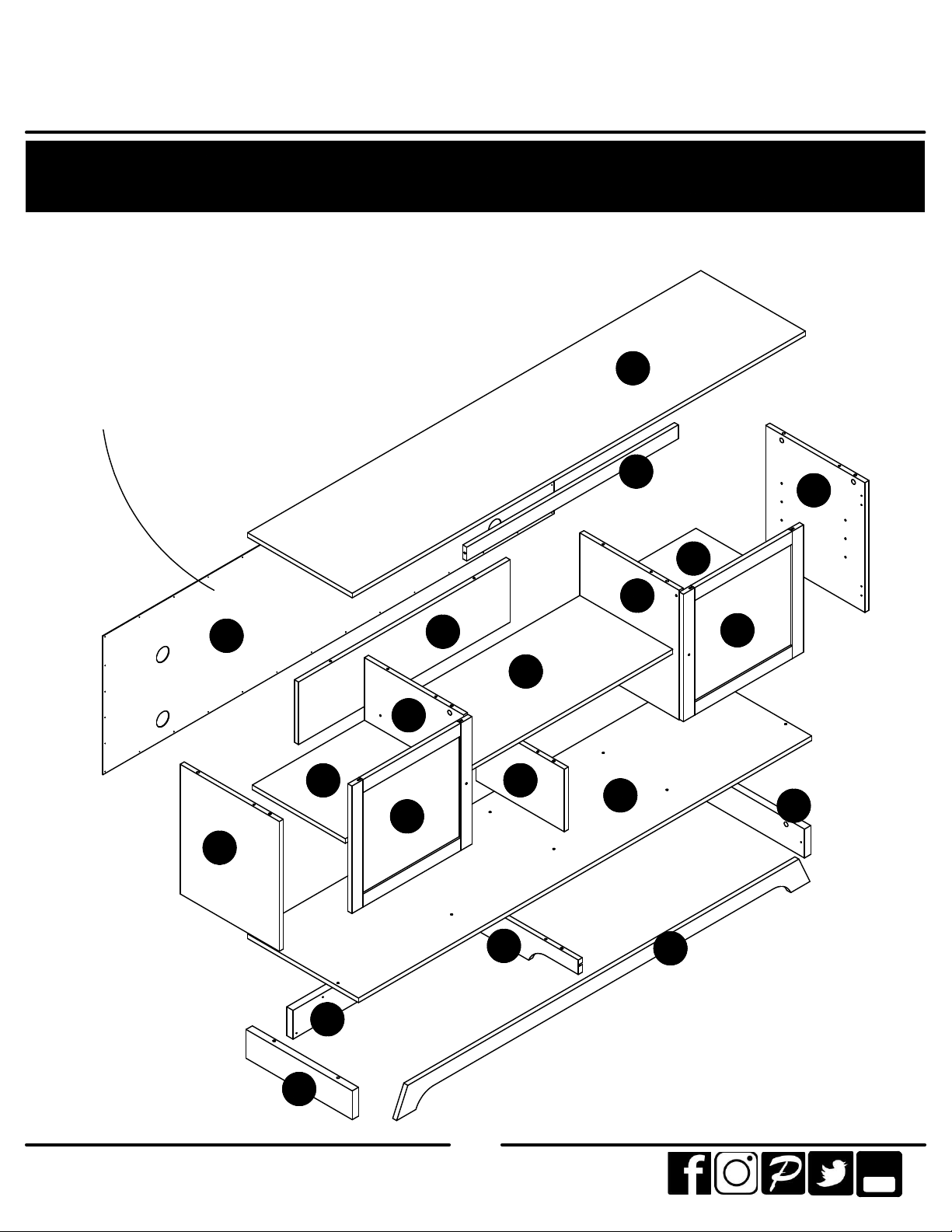

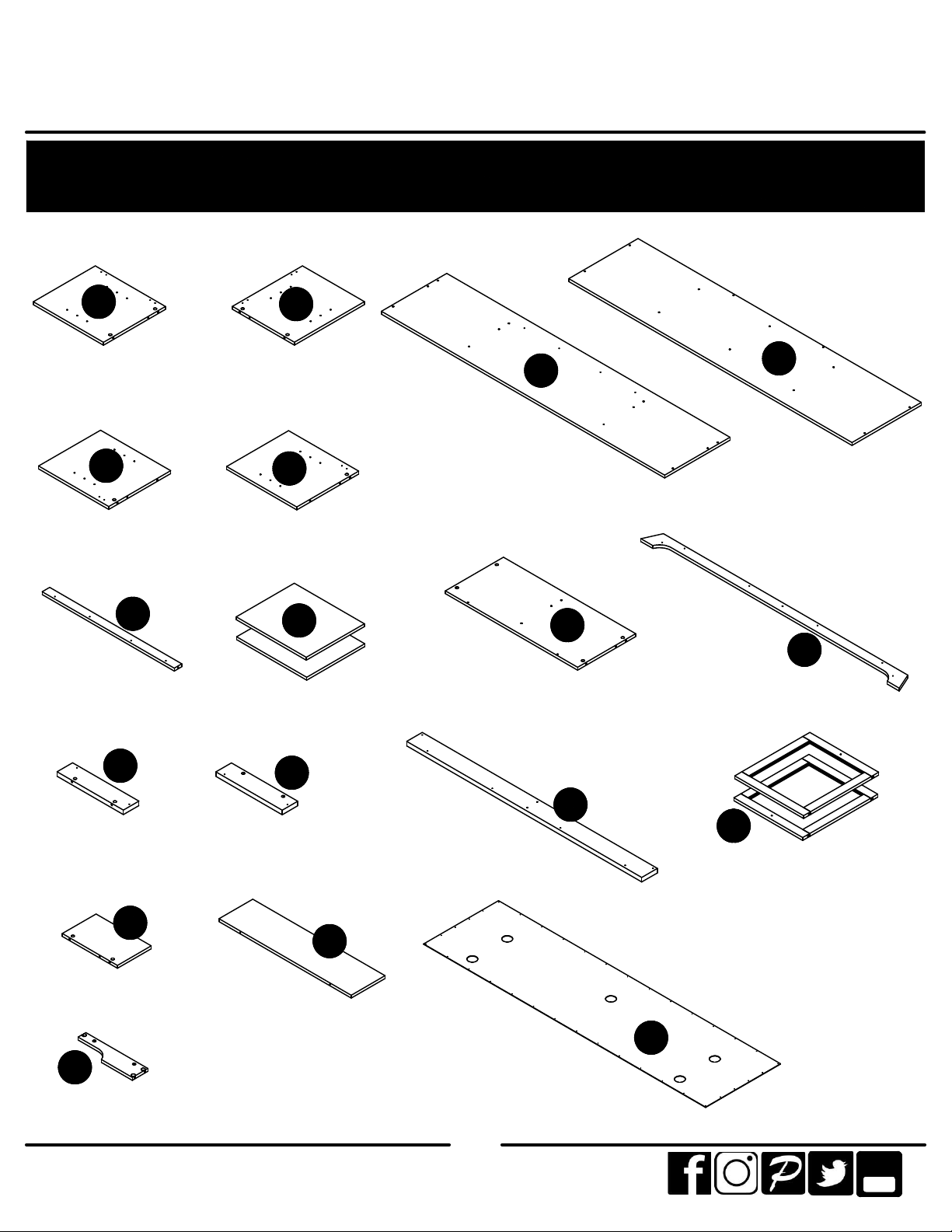

Board Identification
Not actual size
A
Left Panel
E
Left Partition
G
Apron
B
Right Panel
F
Right Partition
H
2 Adjustable shelves
C
Top
Fixed Shelf
D
Bottom
I
J
Kick
K
Left Side Kick
O
Divider
P
Support
L
Right Side Kick
Q
Solid Back Panel
Rear Support
Back Panel
4
M
N
2 Door Assembly
This piece is paperboard
construction.
It is not made from wood,
but is required for the
assembly of your unit.
R
You
Tube
Page 5
Board Identification
Not actual size
This piece is paperboard construction.
It is not made from wood, but is required
for the assembly of your unit.
R
H
E
N
Q
O
C
G
B
H
F
N
I
D
L
A
K
M
5
P
J
You
Tube
Page 6

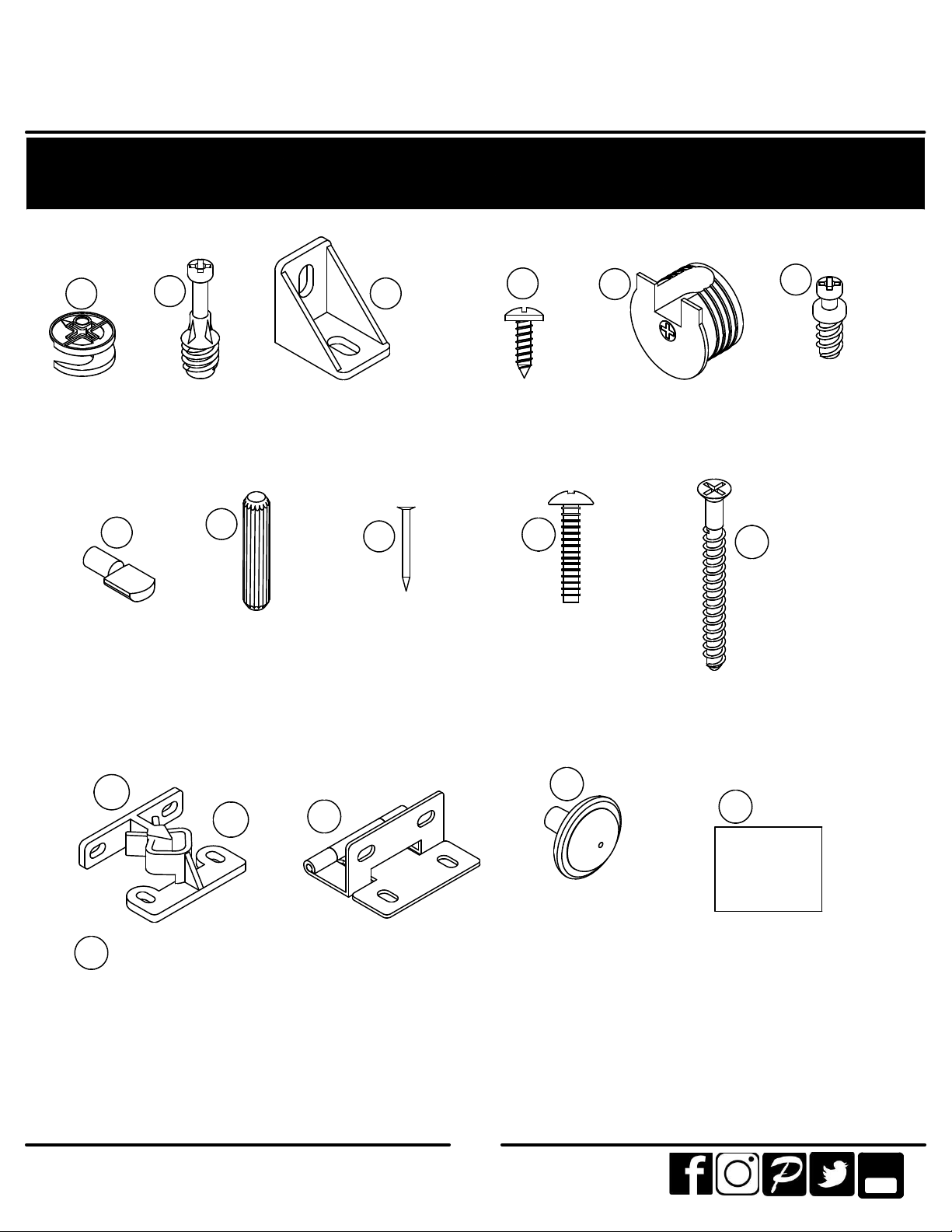

Part List
Actual Size
1
(x18)
#A22620
cam lock
7
(x8)
#A80250
shelf support
2
(x18)
#A22610
cam bolt
8
(x16)
#A53510
angle bracket
(x14)
#A21660
wood dowel
3
9
(x36)
#A21110
nail
4
(x56)
#A12210
1/2" screw
10
(x2)
#A17400
7/8" bolt
5
(x3)
#A22920
connector
6
(x3)
#A22910
connector bolt
11
(x12)
#A23030
confirmat
12a
(x2)
12
#A30030
catch / strike
12b
Not Actual Size
13
(x4)
#A60010
hinge
6
14
(x2)
#A52440
knob
15
(x1)
#B64396
warning label
You
Tube
Page 7

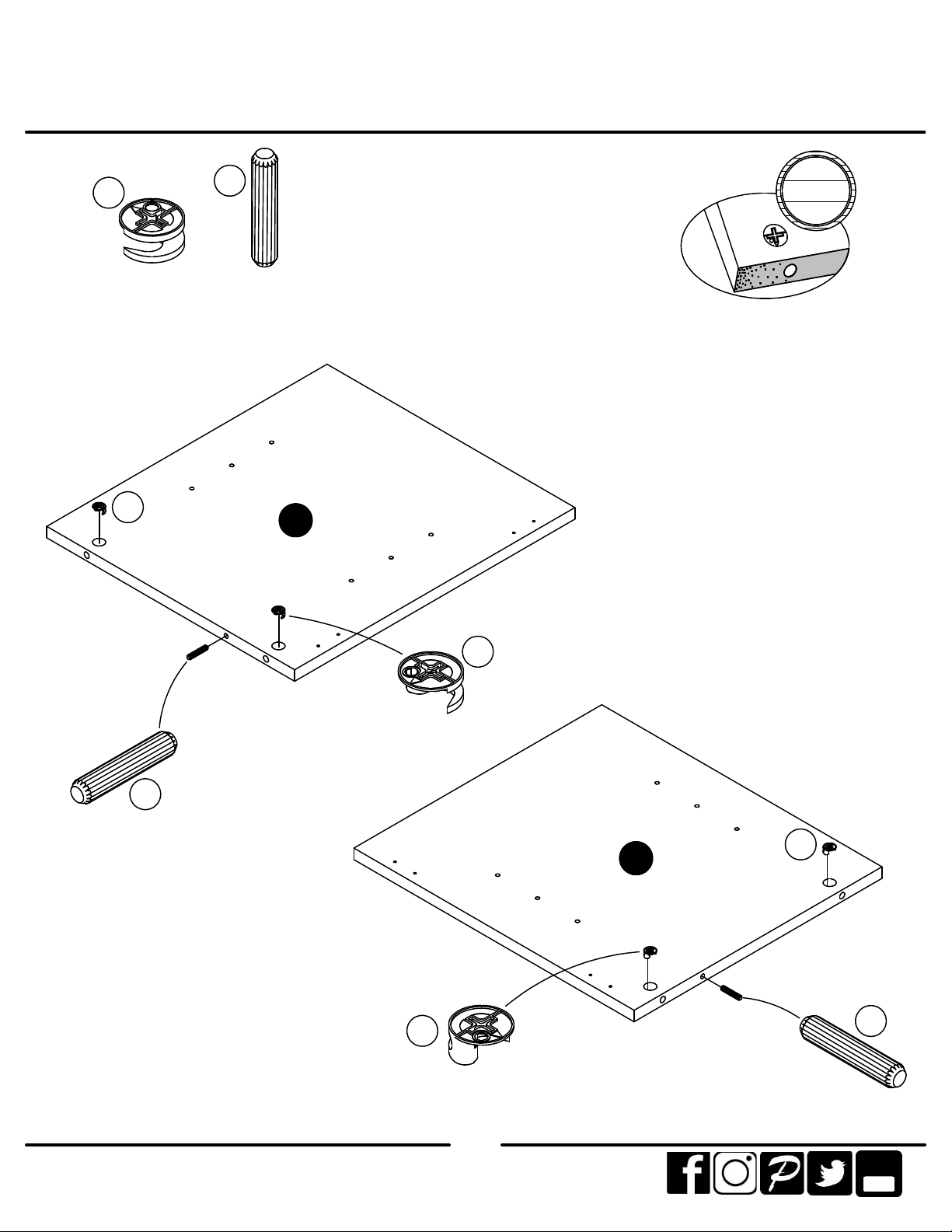

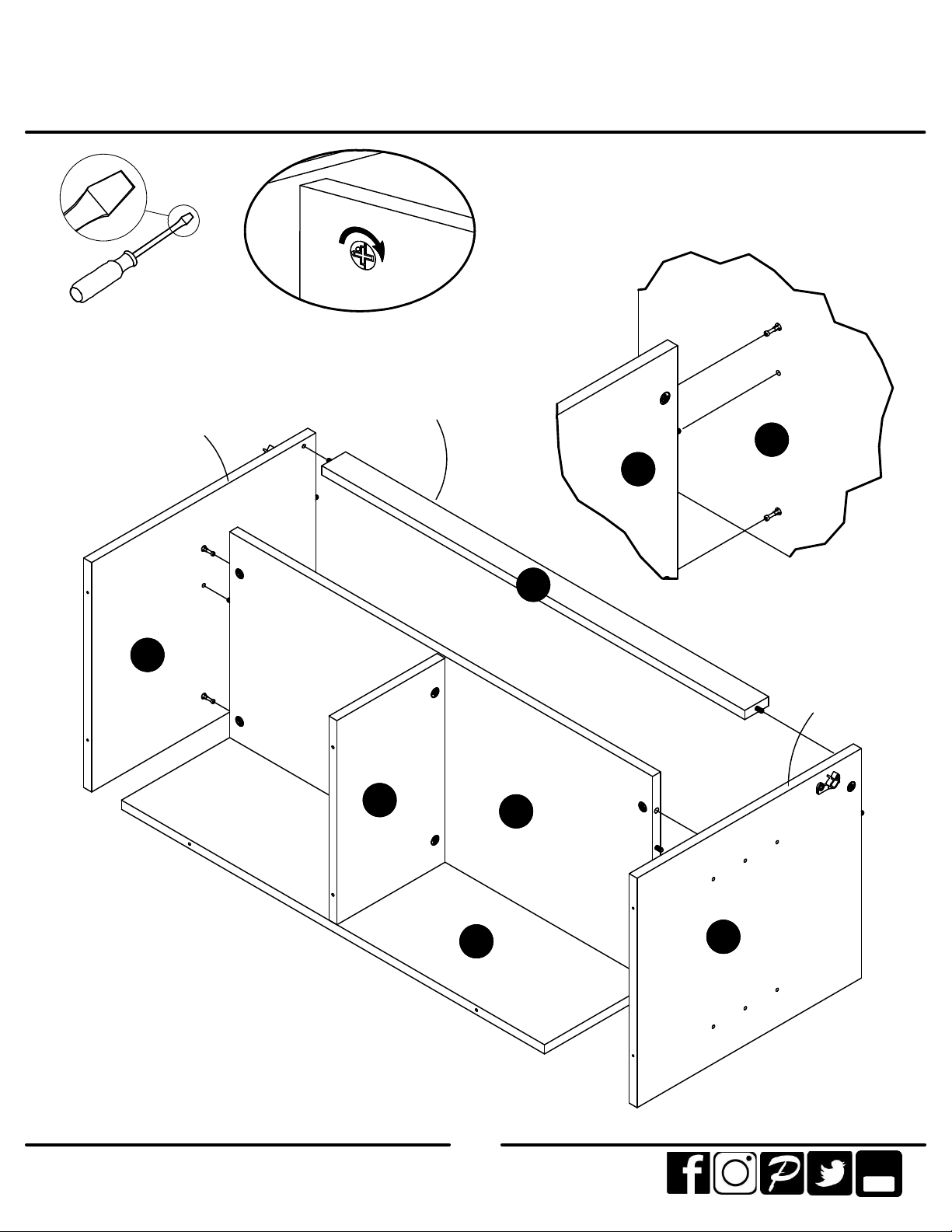

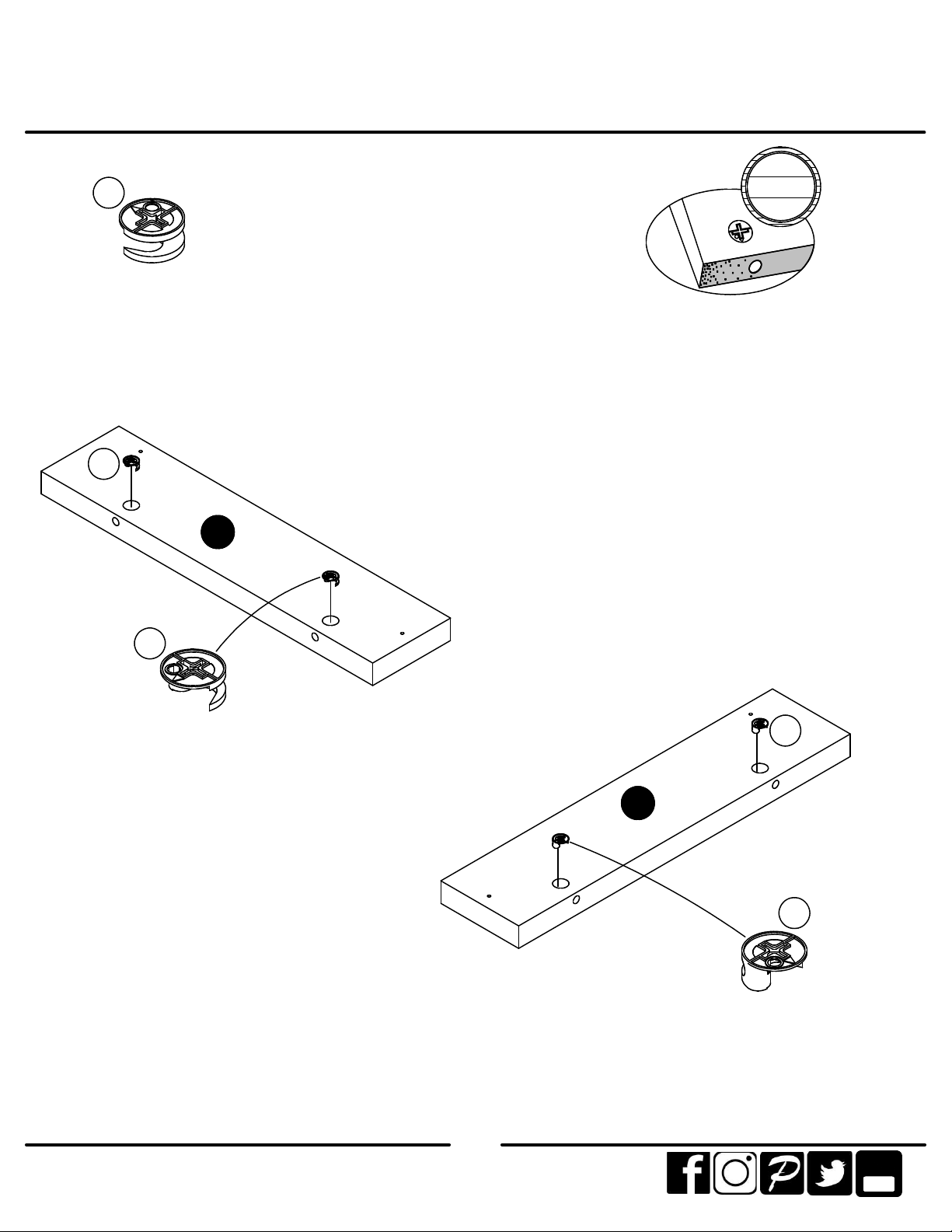

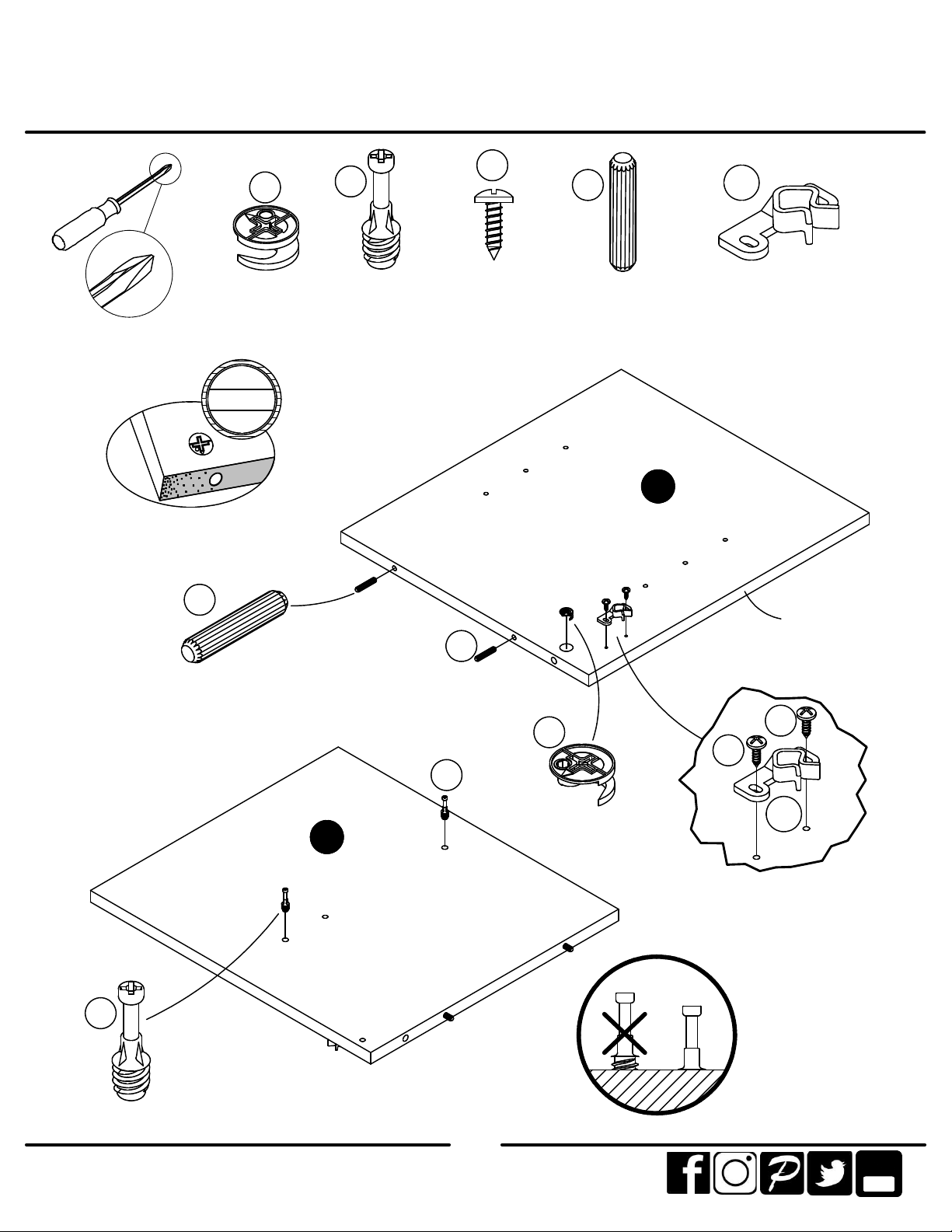

STEP
1
1
(x4)
#A22620
1
8
(x2)
#A21660
Quick
Assembly
Tip
Proper orientation of CAM LOCK
A
8
1
1
1
B
8
7
You
Tube
Page 8

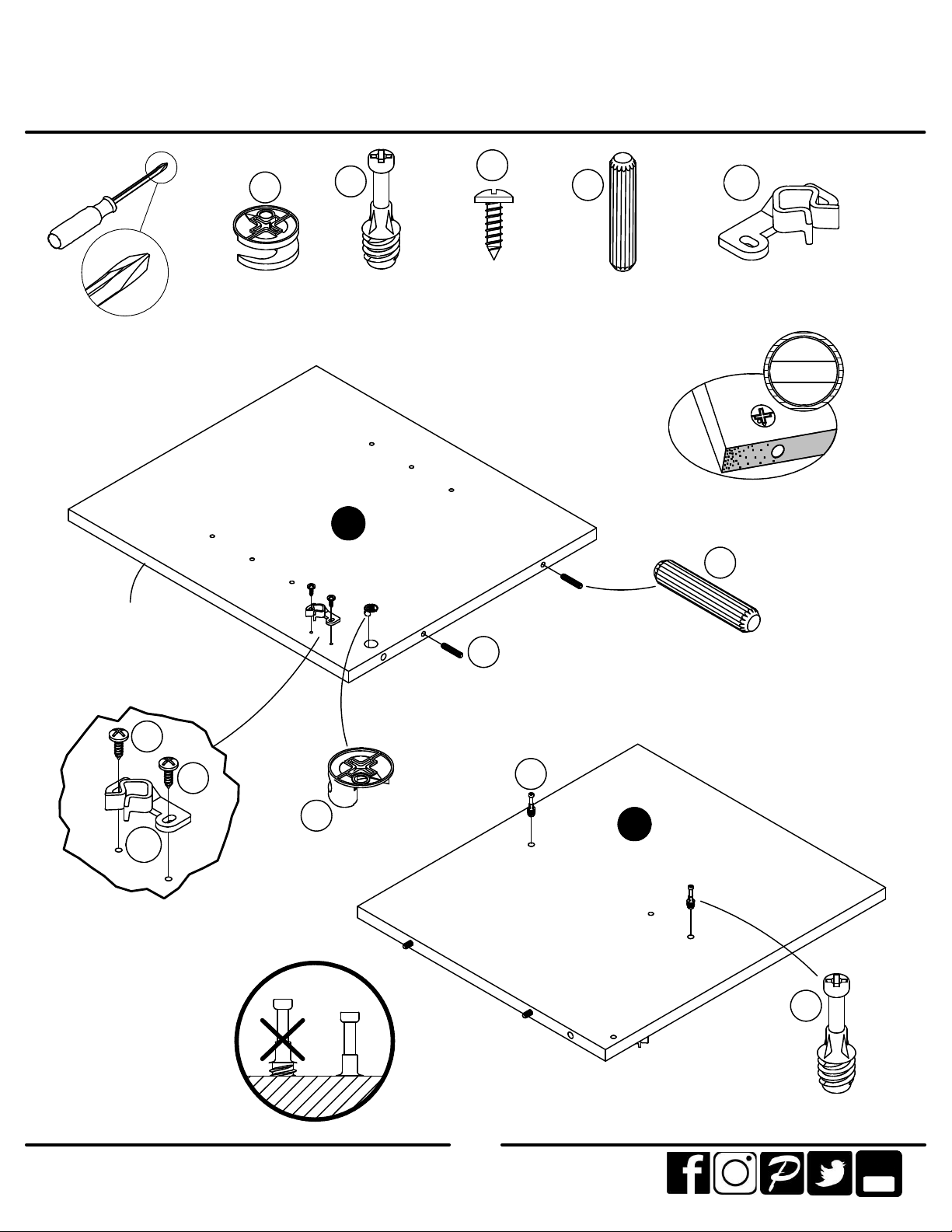

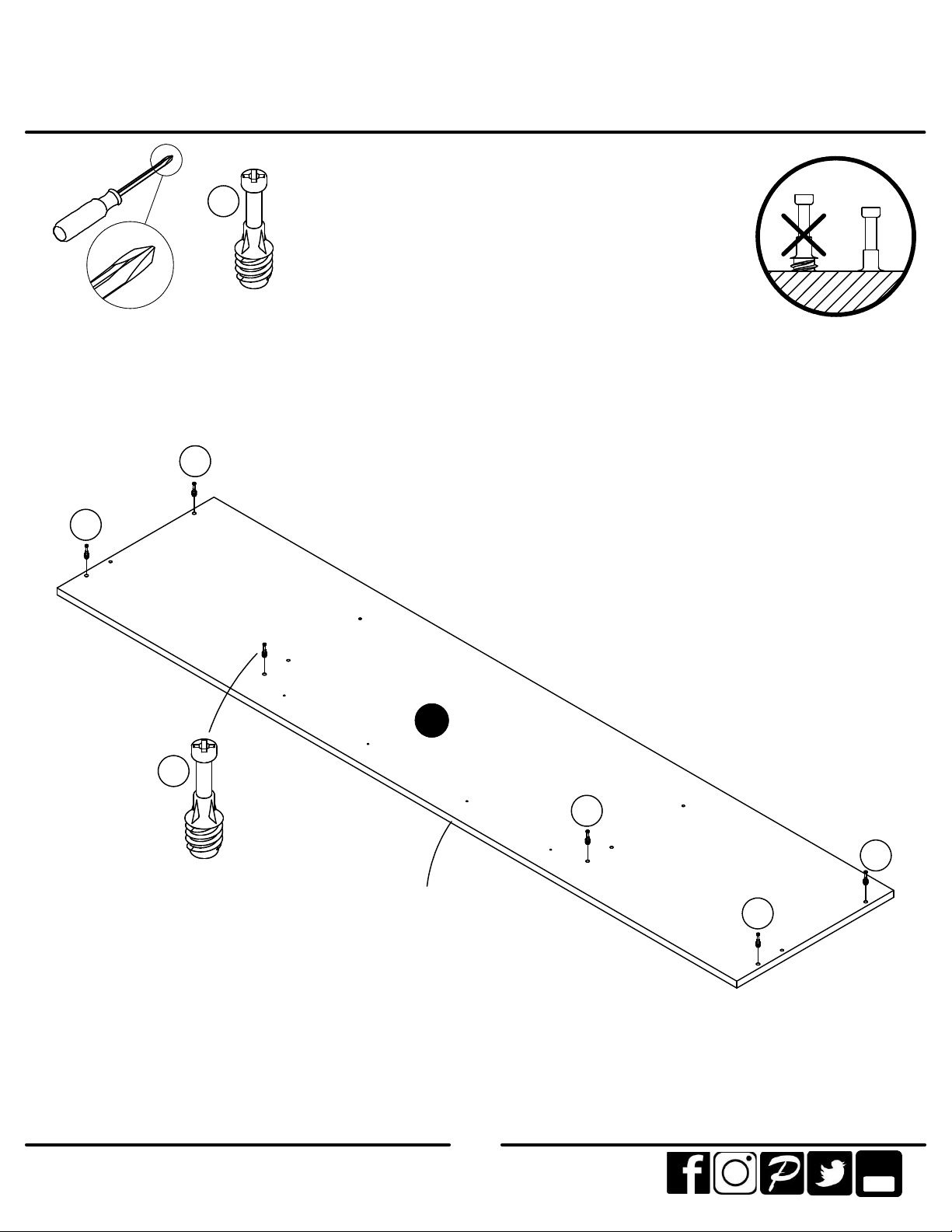

STEP2
2
2
(x6)
#A22610
2
2
C
Finished
Edge
2
2
2
8
You
Tube
Page 9

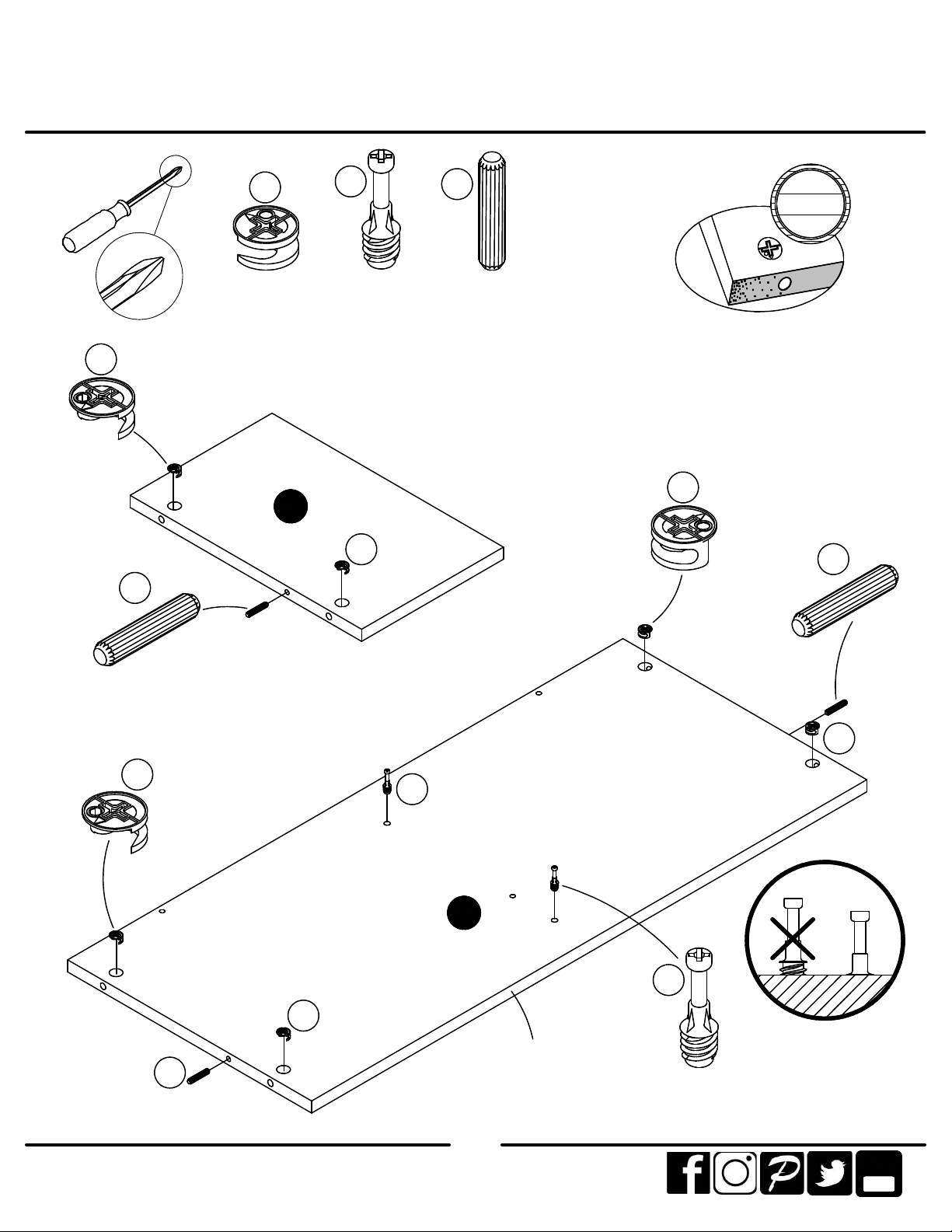

STEP3
Finished
Edge
1
(x1)
#A22620
SIDE A
2
(x2)
#A22610
E
4
(x2)
#A12210
8
8
(x2)
#A21660
Proper orientation of CAM LOCK
12b
(x1)
#A30030
Quick
Assembly
Tip
8
4
12b
4
1
2
E
SIDE B
2
9
You
Tube
Page 10

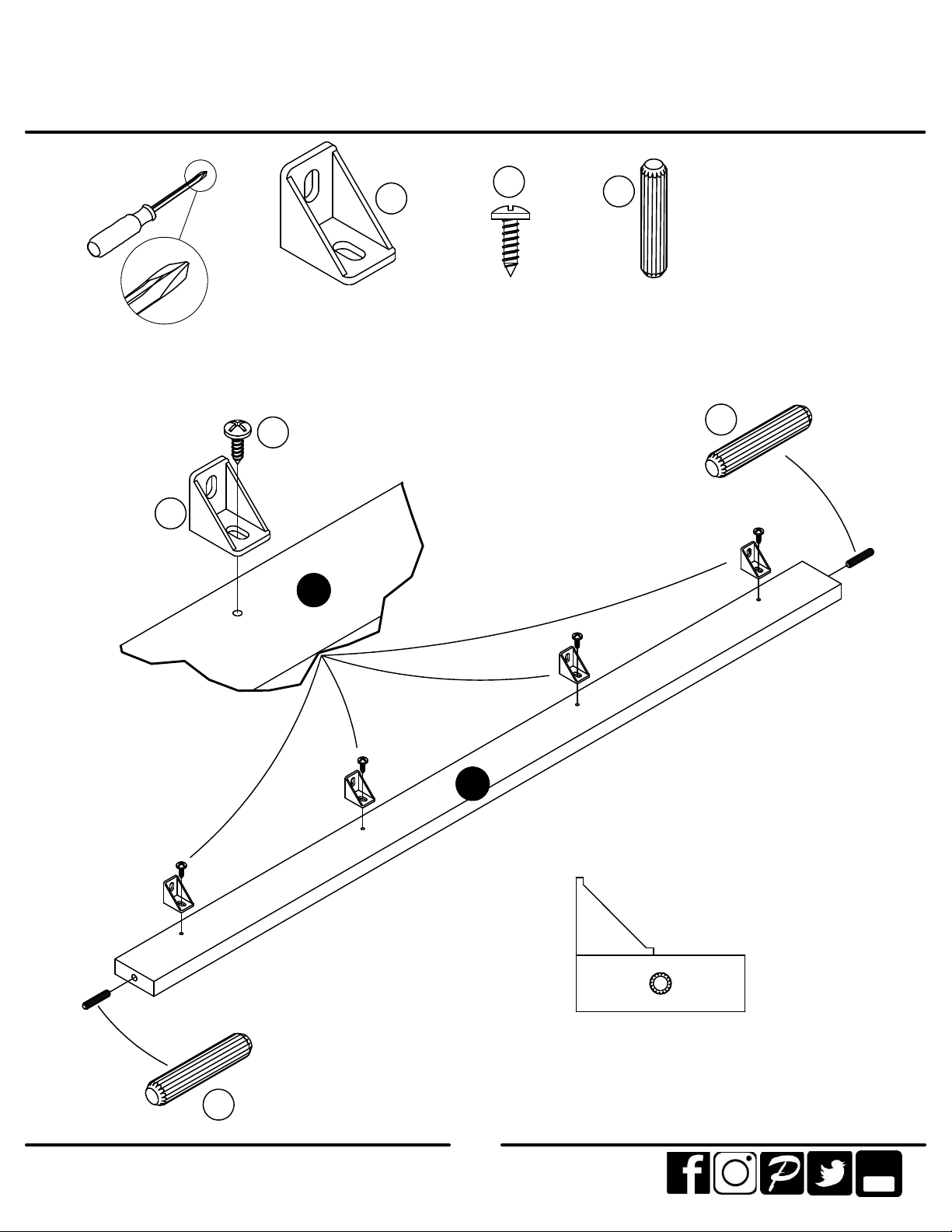

STEP
4
1
(x1)
#A22620
Quick
Assembly
Tip
Proper orientation of CAM LOCK
8
2
(x2)
#A22610
4
(x2)
#A12210
8
SIDE A
8
(x2)
#A21660
12b
(x1)
#A30030
F
Finished
Edge
2
F
SIDE B
2
10
1
4
4
12b
You
Tube
Page 11

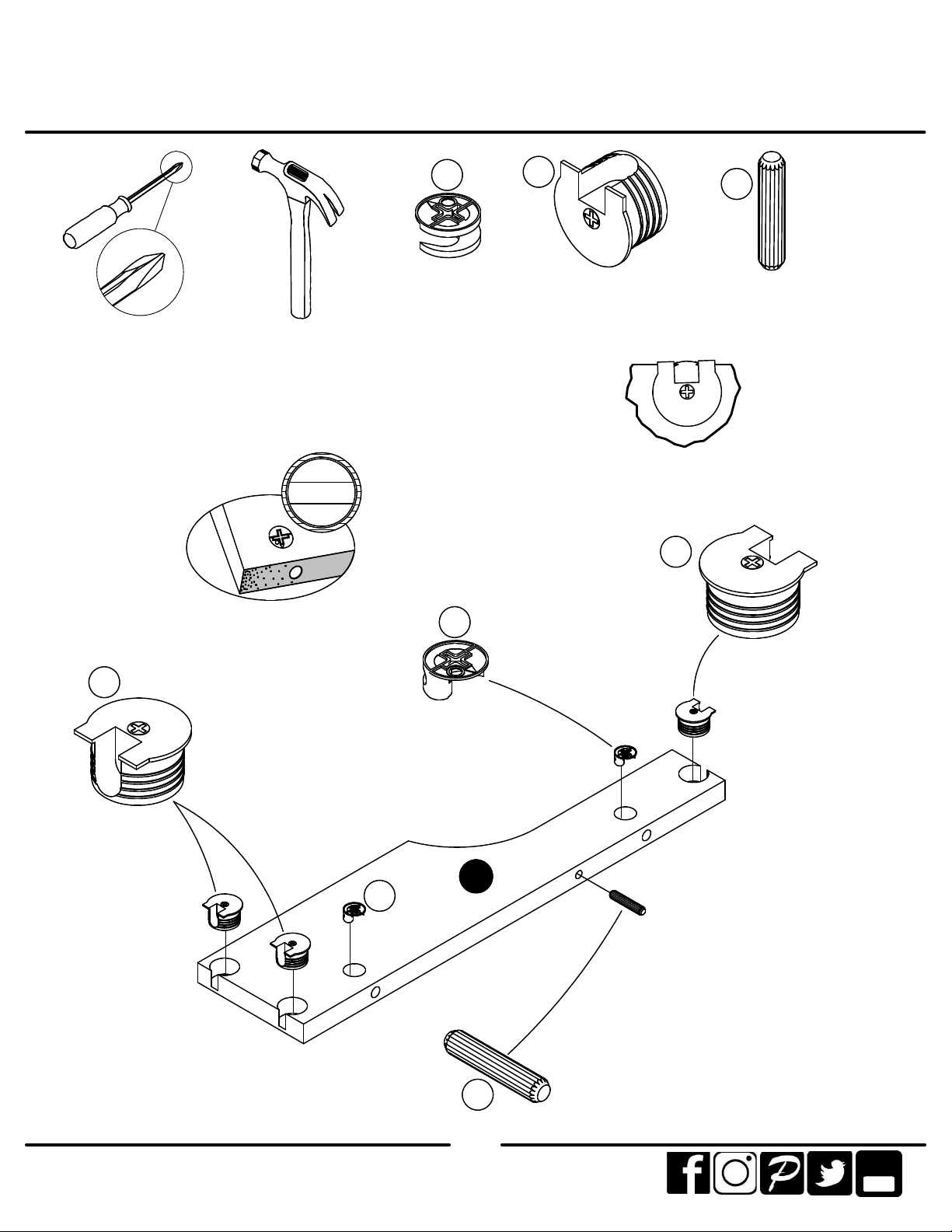

STEP
5
1
8
1
(x6)
#A22620
O
2
(x2)
#A22610
1
8
(x3)
#A21660
Quick
Assembly
Tip
Proper orientation of CAM LOCK
1
8
1
8
1
2
I
2
1
Finished
Edge
11
You
Tube
Page 12

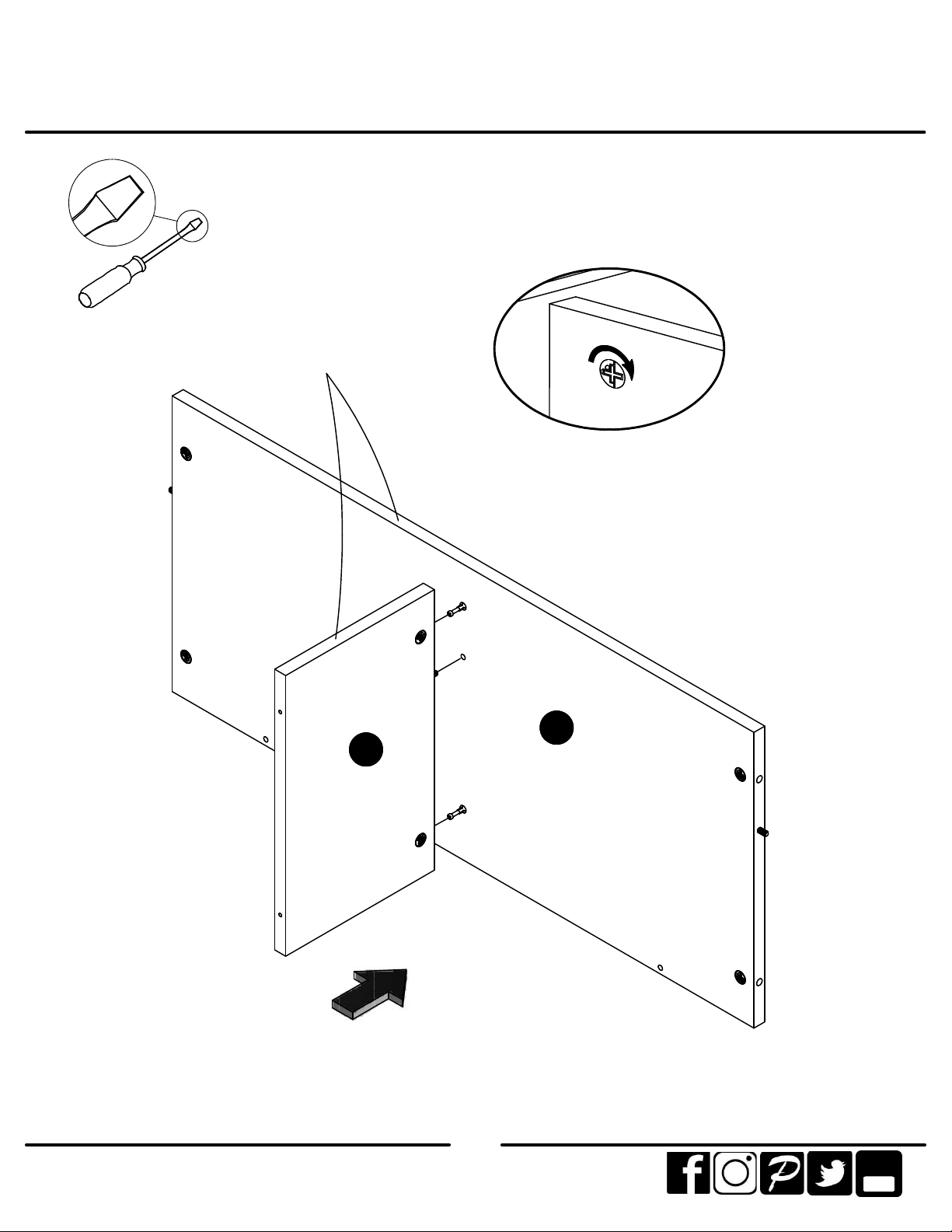

STEP6
Finished
Edge
L
O
C
U
NL
O
C
K
K
O
I
12
You
Tube
Page 13

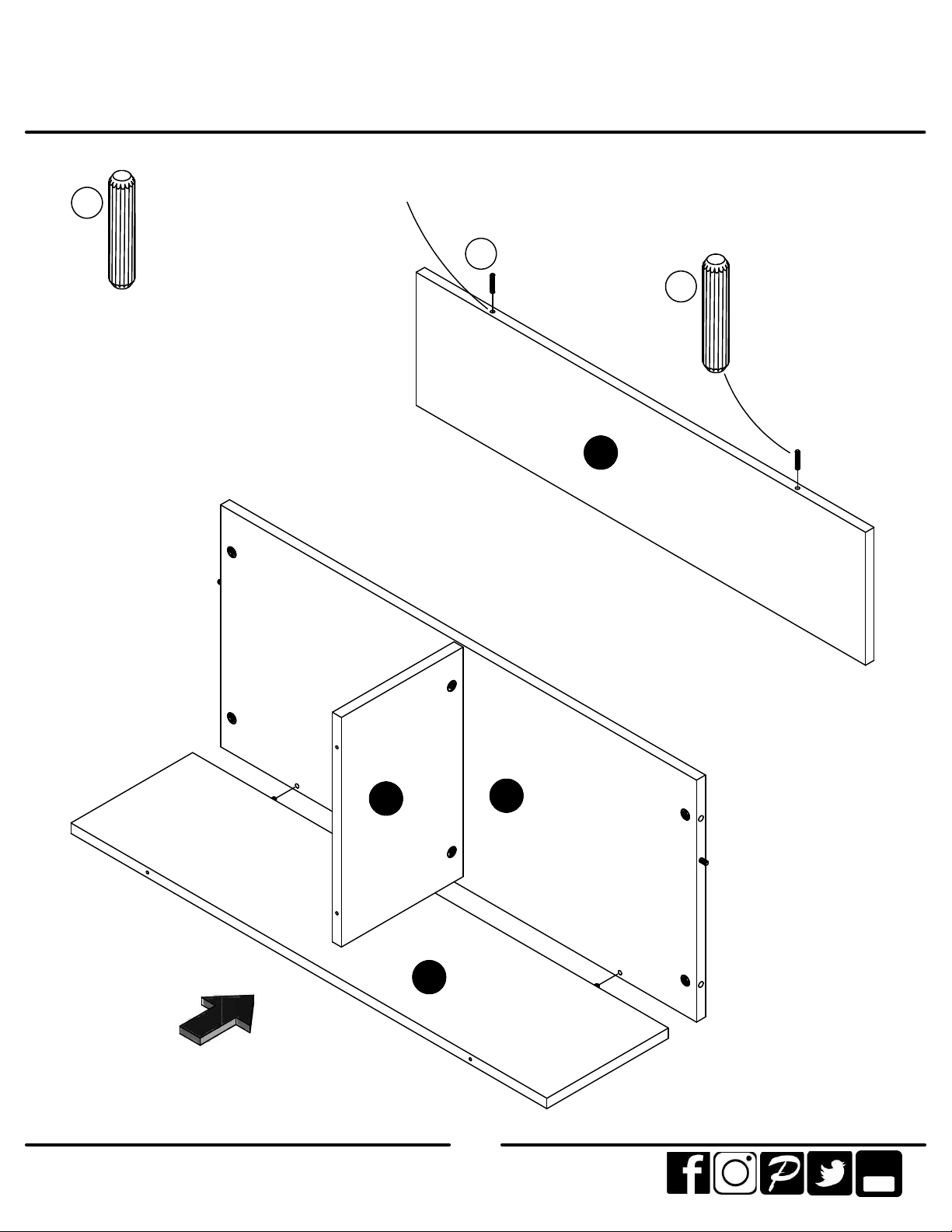

STEP
7
8
(x2)
#A21660
Larger End Holes
8
8
Q
Finished
Surface
O
I
Q
13
You
Tube
Page 14
STEP8
3
4
(x4)
#A53510
G
3
4
(x4)
#A12210
8
(x2)
#A21660
8
8
G
End View
14
You
Tube
Page 15
STEP9
Finished
Edge
L
O
C
U
NL
O
C
K
Angle Brackets (3) are
along top edge.
K
You will need the help of
another person for this step.
F
I
E
O
Q
G
Finished
Edge
I
F
15
You
Tube
Page 16
STEP10
2
11
Finished
Edge
11
11
2
2
11
11
A
(x6)
#A22610
D
E
2
(x12)
#A23030
Finished
Edge
O
Finished
Edge
11
2
11
11
11
2
16
11
11
F
2
B
11
11
You
Tube
Page 17

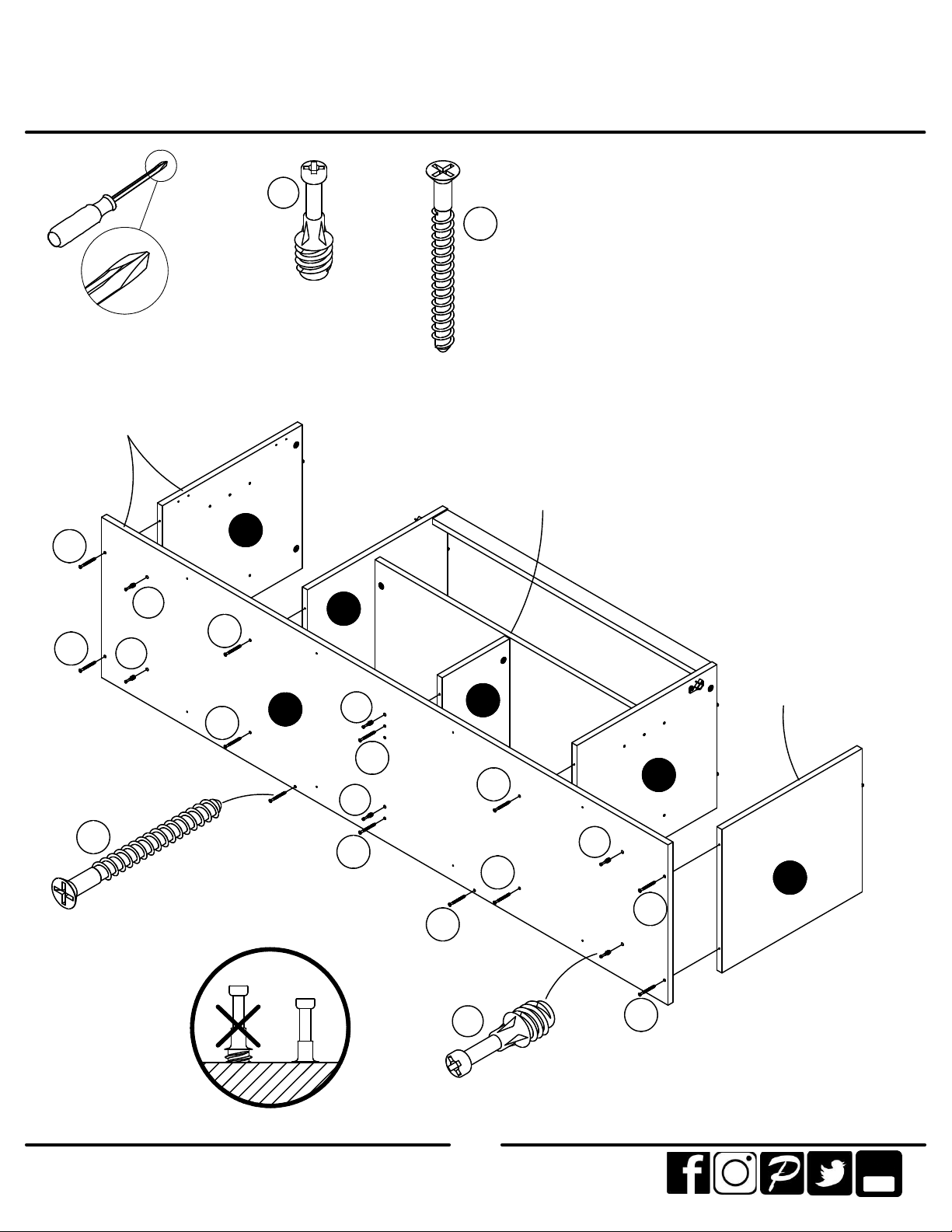

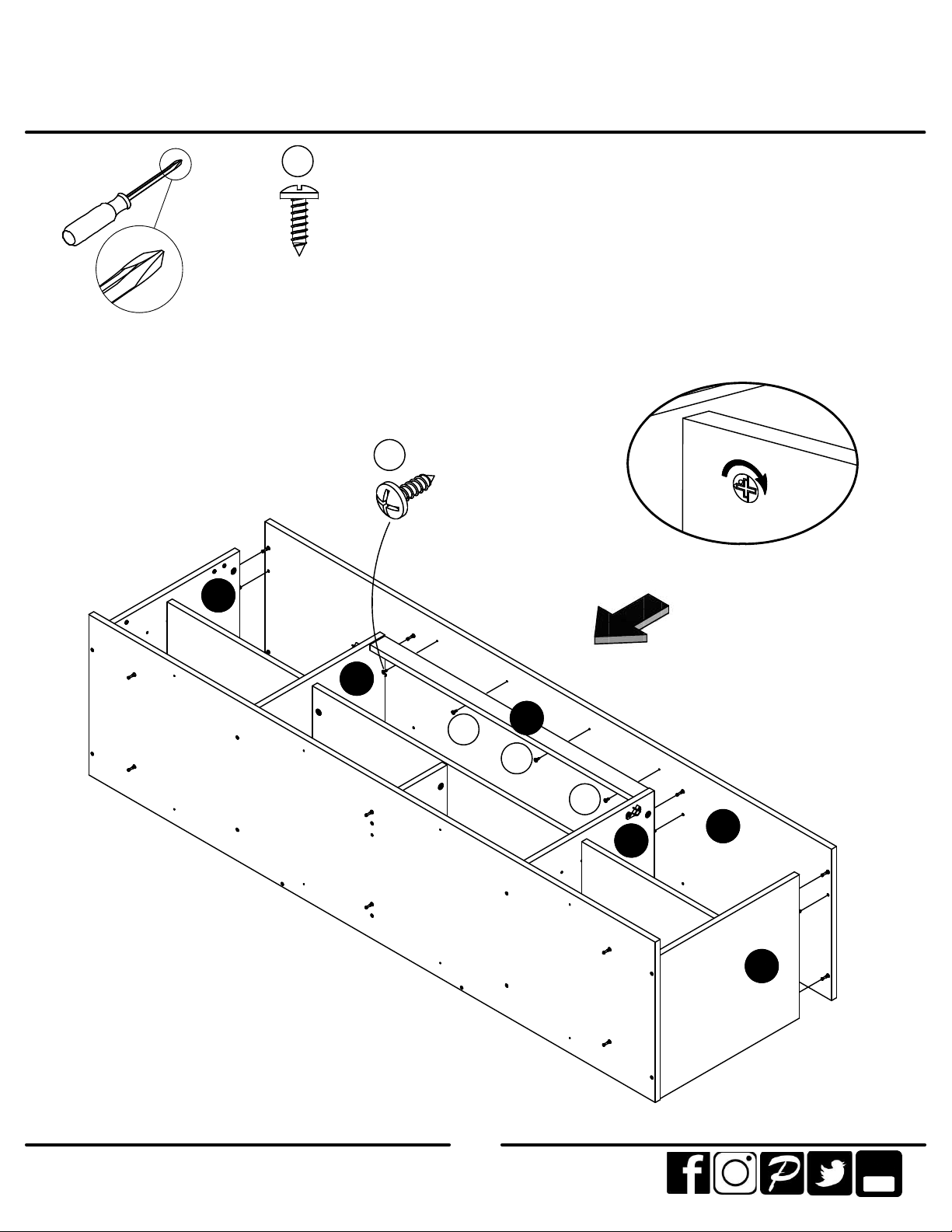

STEP
11
4
(x4)
#A12210
After attaching the Top (C) to the unit and locking the cam locks (1),
attach the Apron (G) to the Top (C) with screws (4).
4
L
O
C
U
N
L
O
C
K
K
A
E
4
G
4
4
C
F
B
17
You
Tube

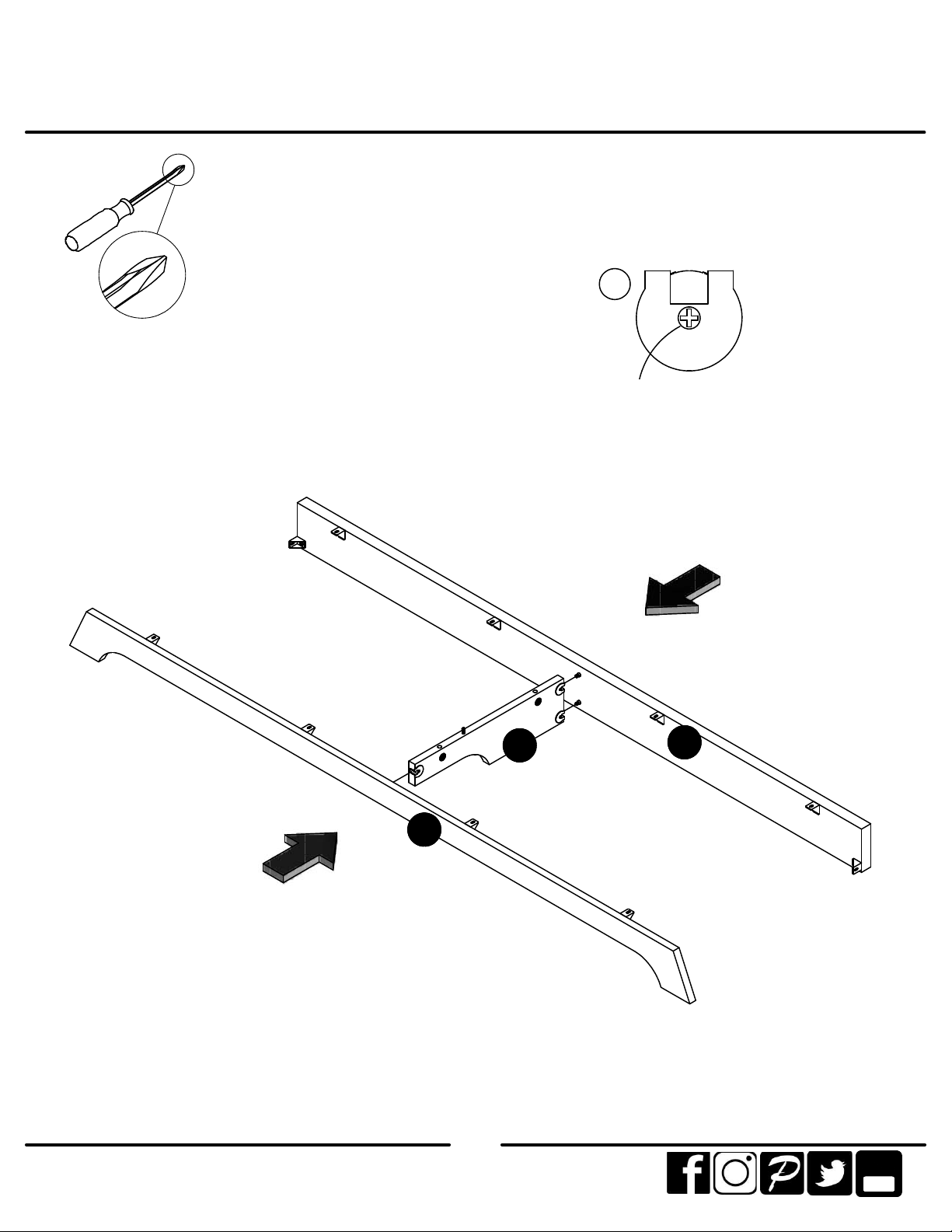

Page 18
STEP12
1
(x4)
#A22620
1
Quick
Assembly
Tip
Proper orientation of CAM LOCK
K
1
1
L
1
18
You
Tube
Page 19

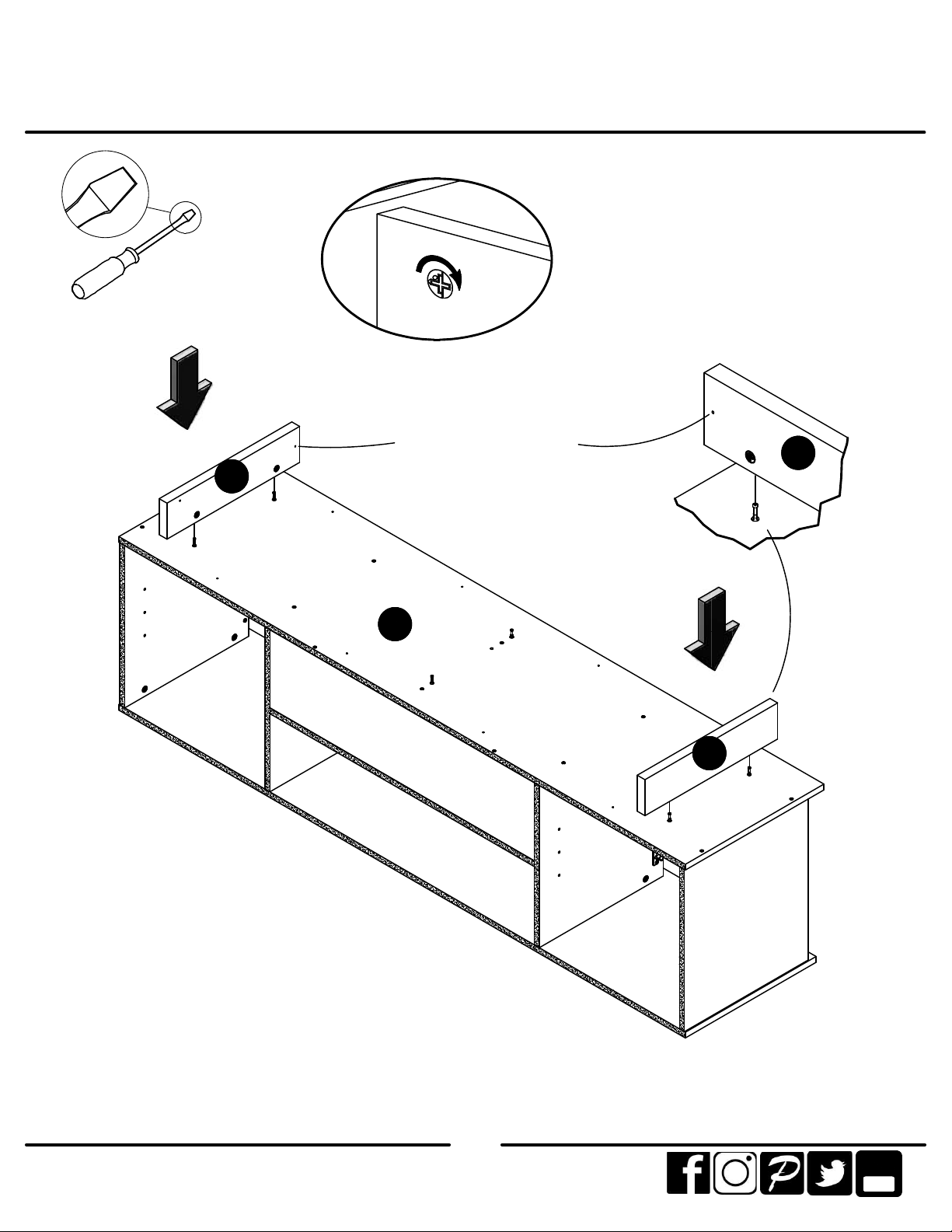

STEP13
L
O
C
U
NL
O
C
K
K
K
Note: Small end hole
to front.
D
L
L
19
* raw edges are shaded
You
Tube

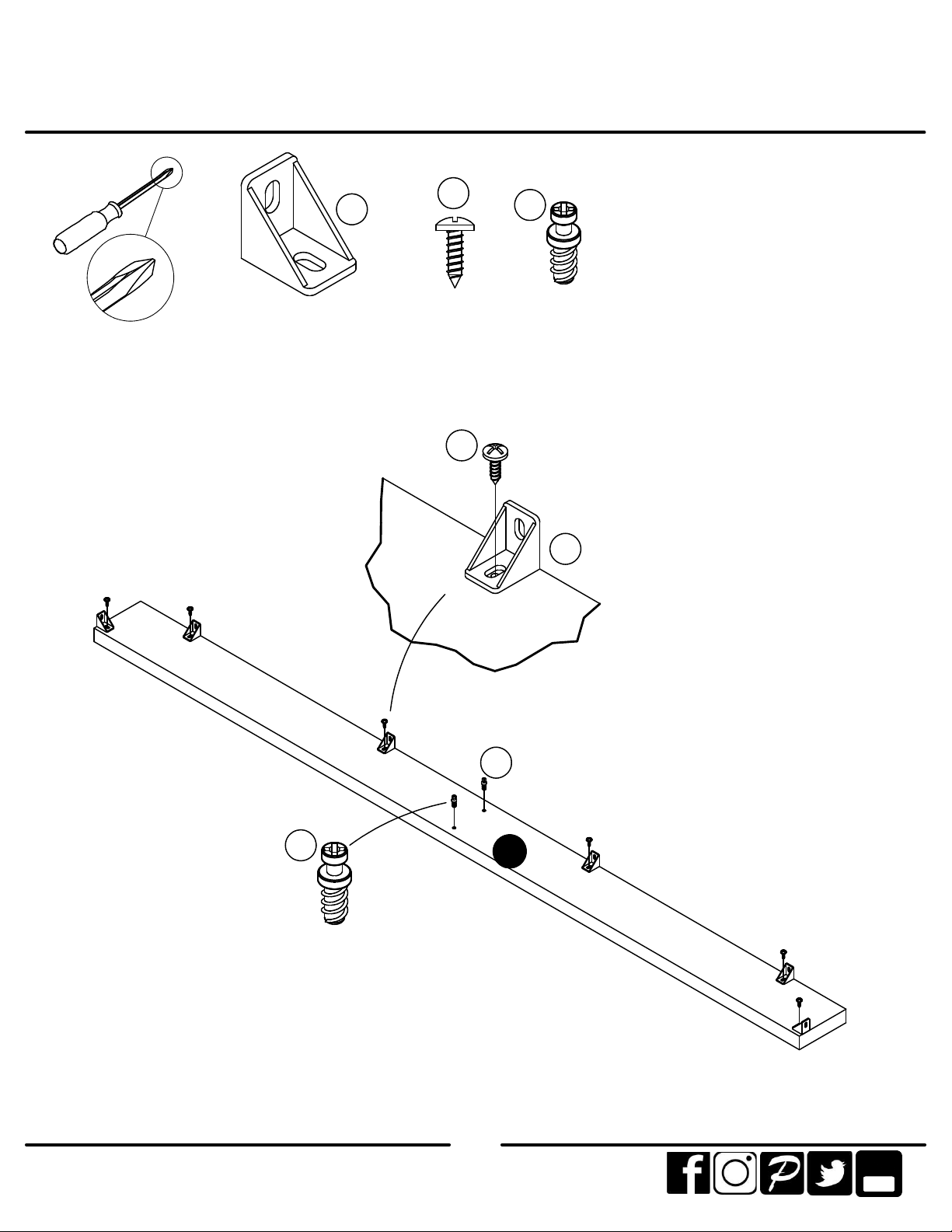

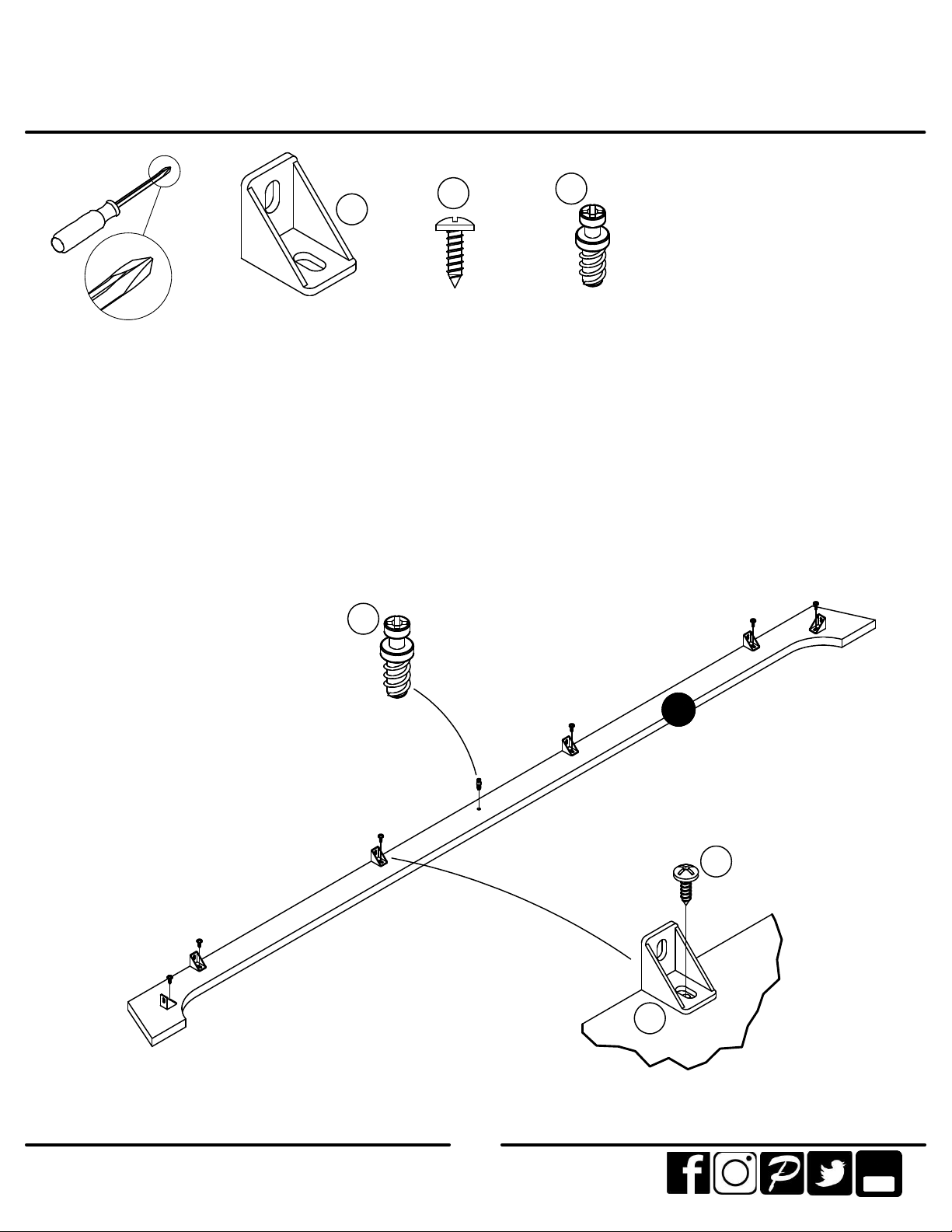

Page 20
STEP
14
(x6)
#A53510
3
6
4
(x6)
#A12210
6
(x1)
#A22910
20
J
4
3
You
Tube
Page 21
STEP
15
1
(x2)
#A22620
You will need to tap the connector (5) with a
hammer to fully insert. Be sure the connector is
positioned as shown before pushing into holes.
Quick
Assembly
Tip
Proper orientation of CAM LOCK
1
5
(x3)
#A22920
8
(x1)
#A21660
5
5
P
1
8
21
You
Tube
Page 22
STEP16
(x6)
#A53510
3
4
(x6)
#A12210
4
6
(x2)
#A22910
3
6
6
M
22
You
Tube
Page 23
STEP
17
5
Turn screw clockwise to lock.
J
23
P
M
You
Tube

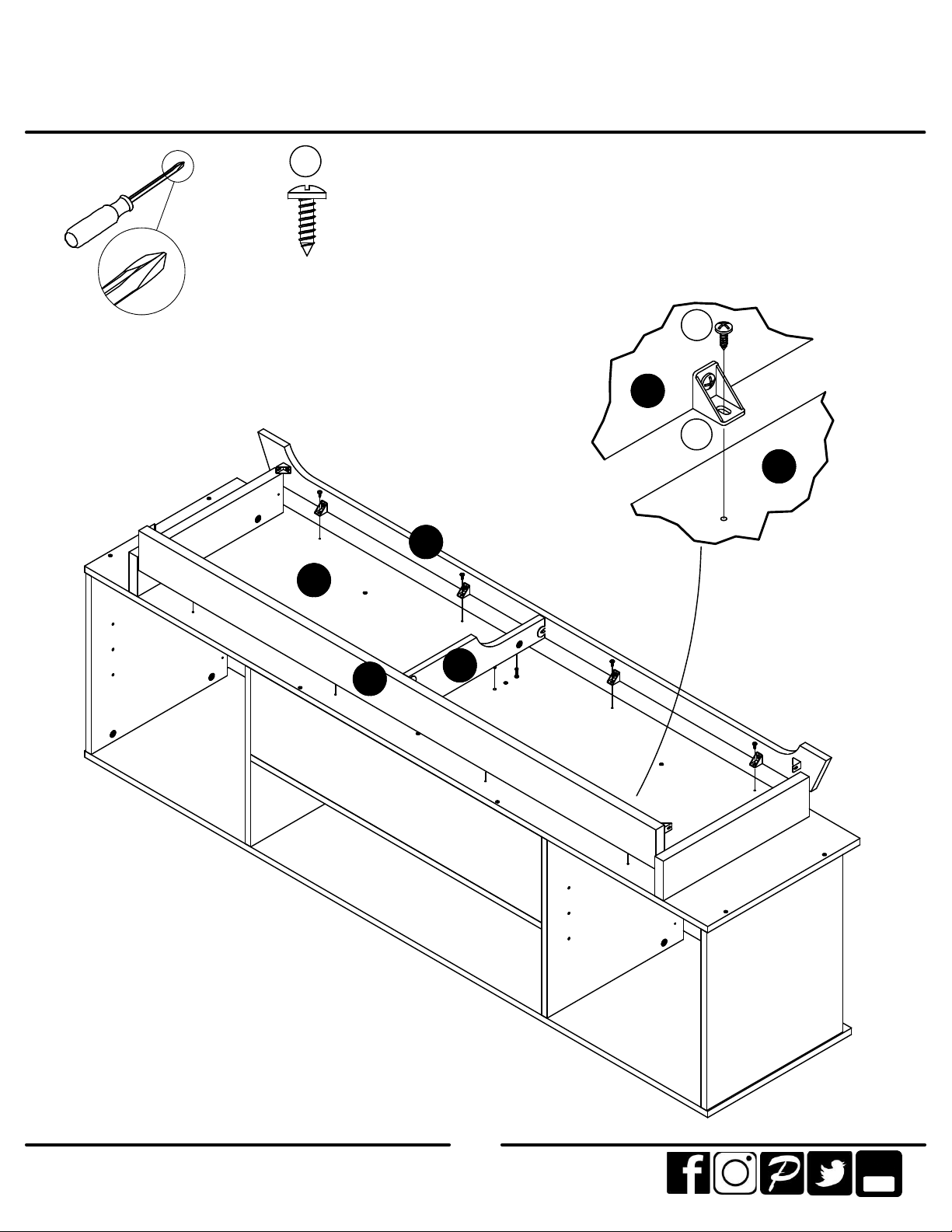

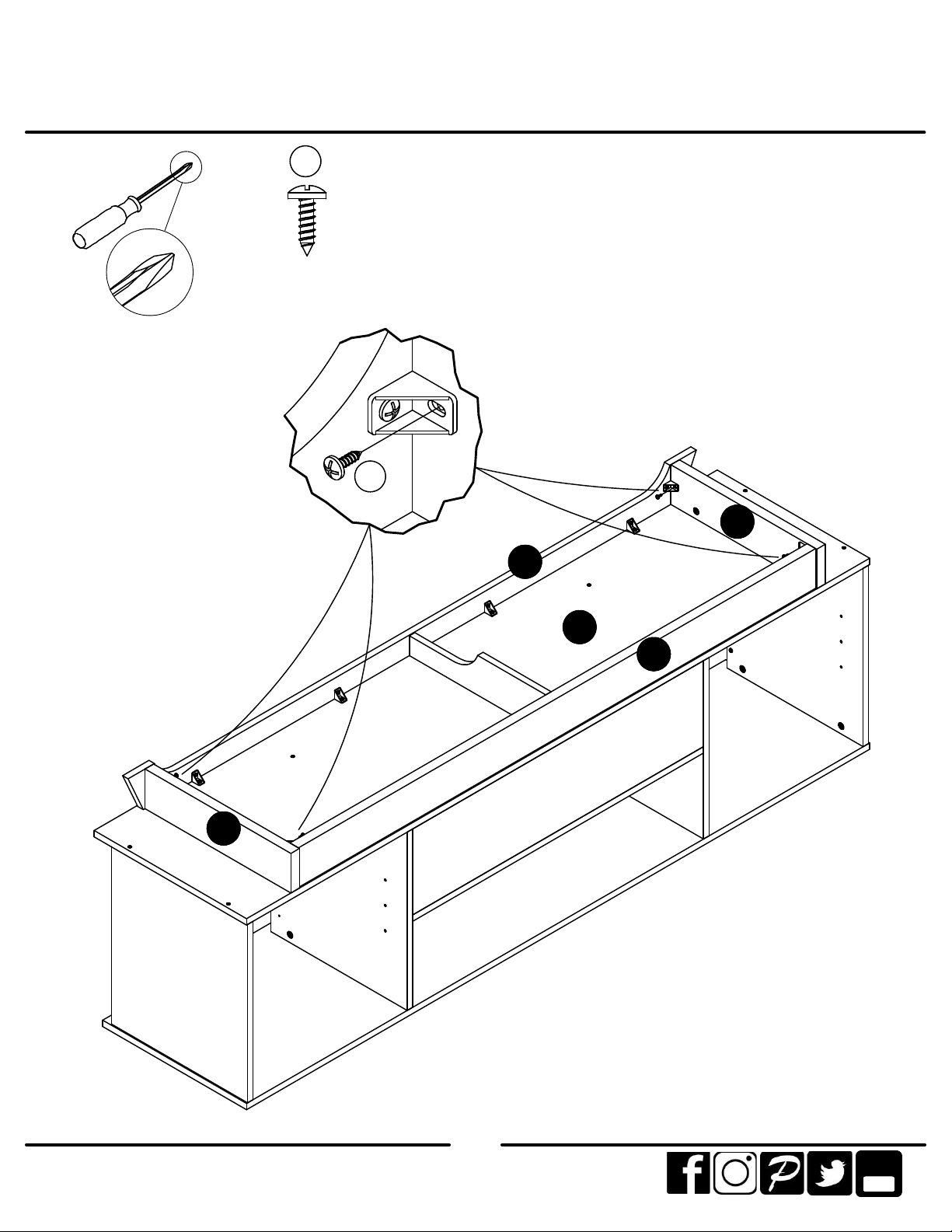

Page 24
STEP18
4
(x8)
#A12210
Carefully place the Kick (J), Rear Support (M) and Support (P)
onto the Bottom (D) and attached the angle brackets (3) to
the Bottom (D) with screws (4).
J
D
P
M
4
M
3
D
24
You
Tube
Page 25
STEP19
4
(x4)
#A12210
4
L
K
J
D
M
25
You
Tube
Page 26

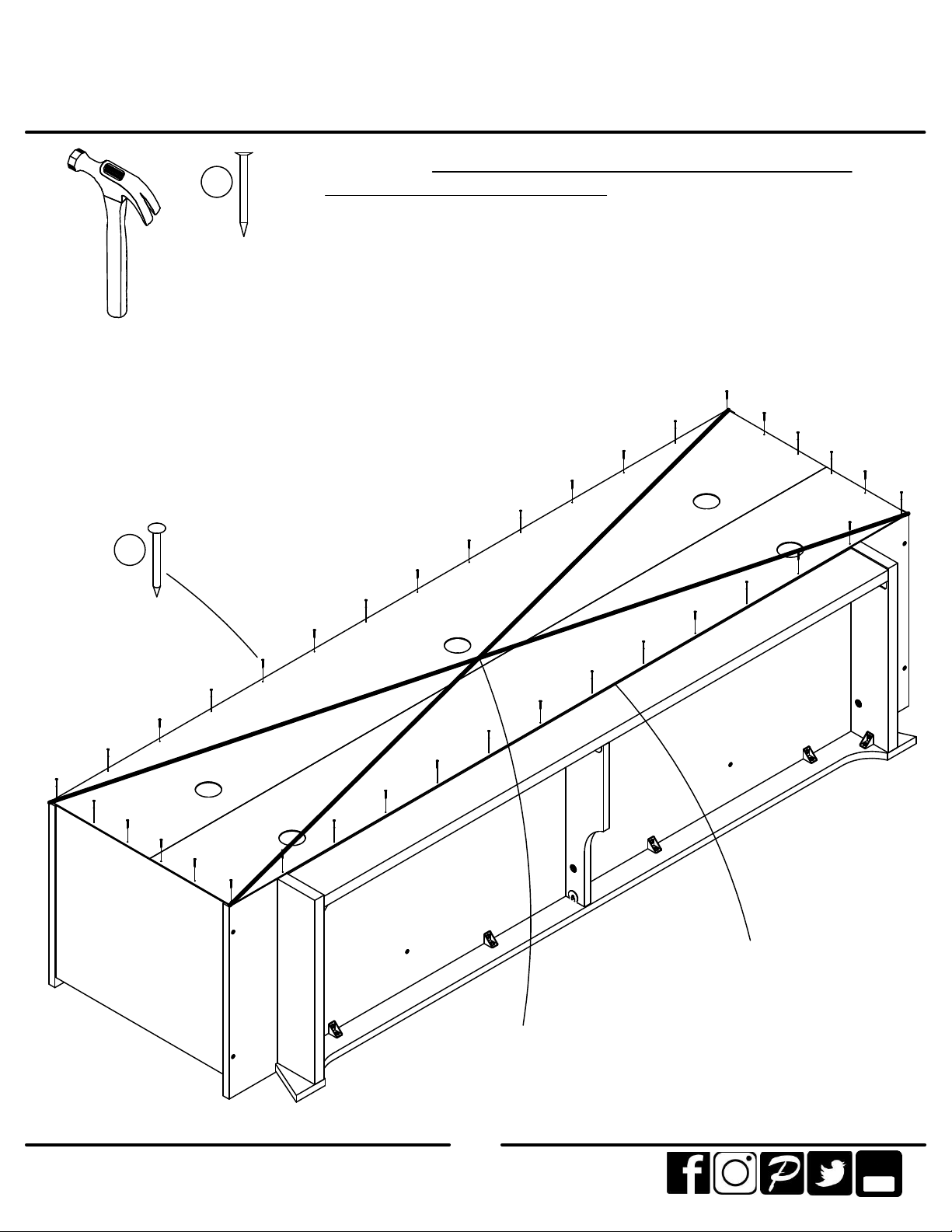

STEP20
IMPORTANT!
9
(x36)
#A21110
Position the unit on its front as shown.
Attached the back panel as shown nailing straight into the raw edges.
Assure that the unit is square.
Distance from corner to corner must be equal as shown.
AND MUST BE INSTALLED PROPERLY.
THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT
9
Raw
Surface
Flush the edge of the back panel with
the bottom edge of bottom.
Assure that the unit is square.
Distance from corner to corner must be
equal as shown.
26
You
Tube
Page 27

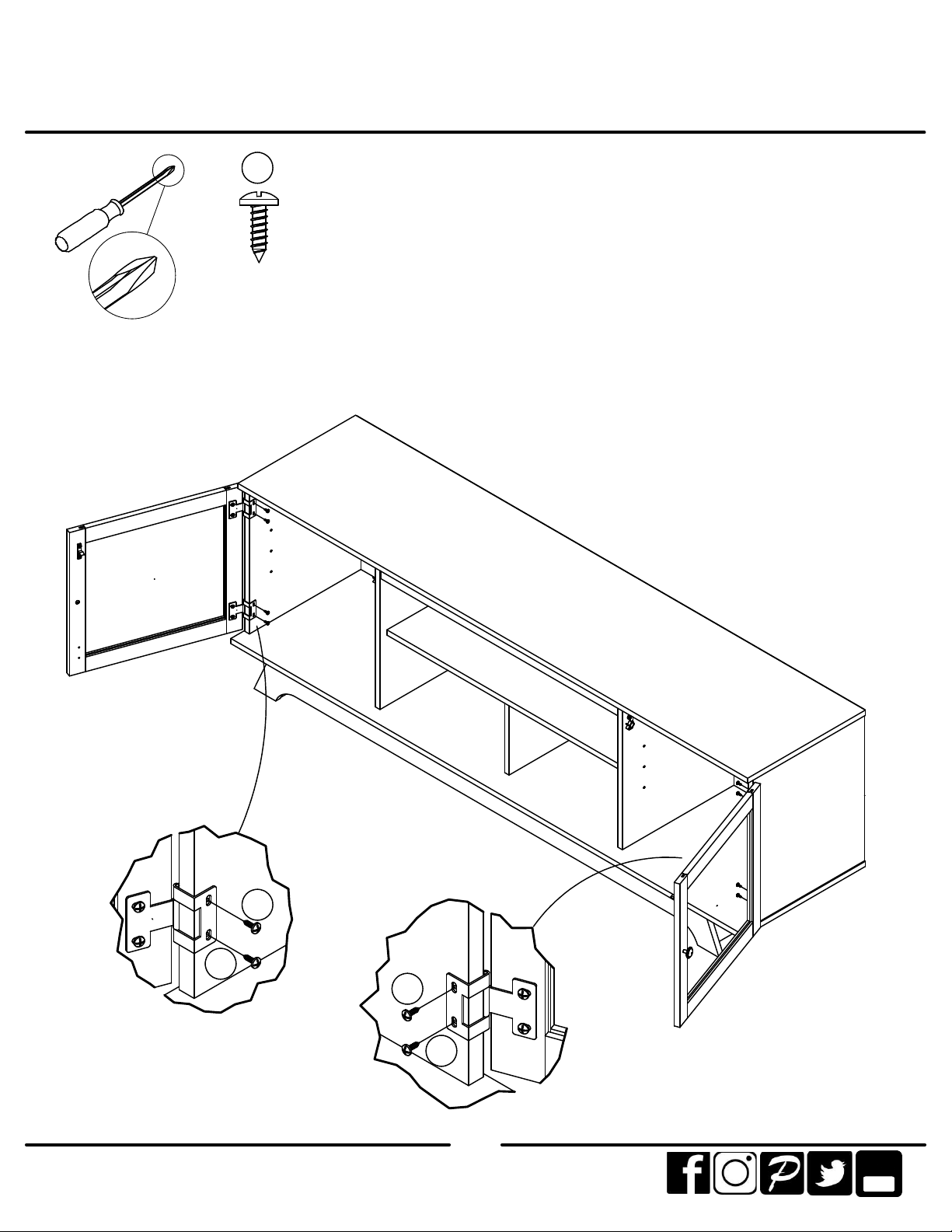

STEP21
4
(x12)
#A12210
4
12a
10
(x2)
#A17400
4
12a
(x2)
#A30030
10
13
(x4)
#A60010
N
14
(x2)
#A52440
N
10
14
4
4
14
13
4
4
13
27
You
Tube
Page 28
STEP22
Hinges are slotted for door adjustments.
Loosen screws (4), make adjustments and re-tighten screws (4).
4
(x8)
#A12210
4
4
4
4
28
You
Tube
Page 29

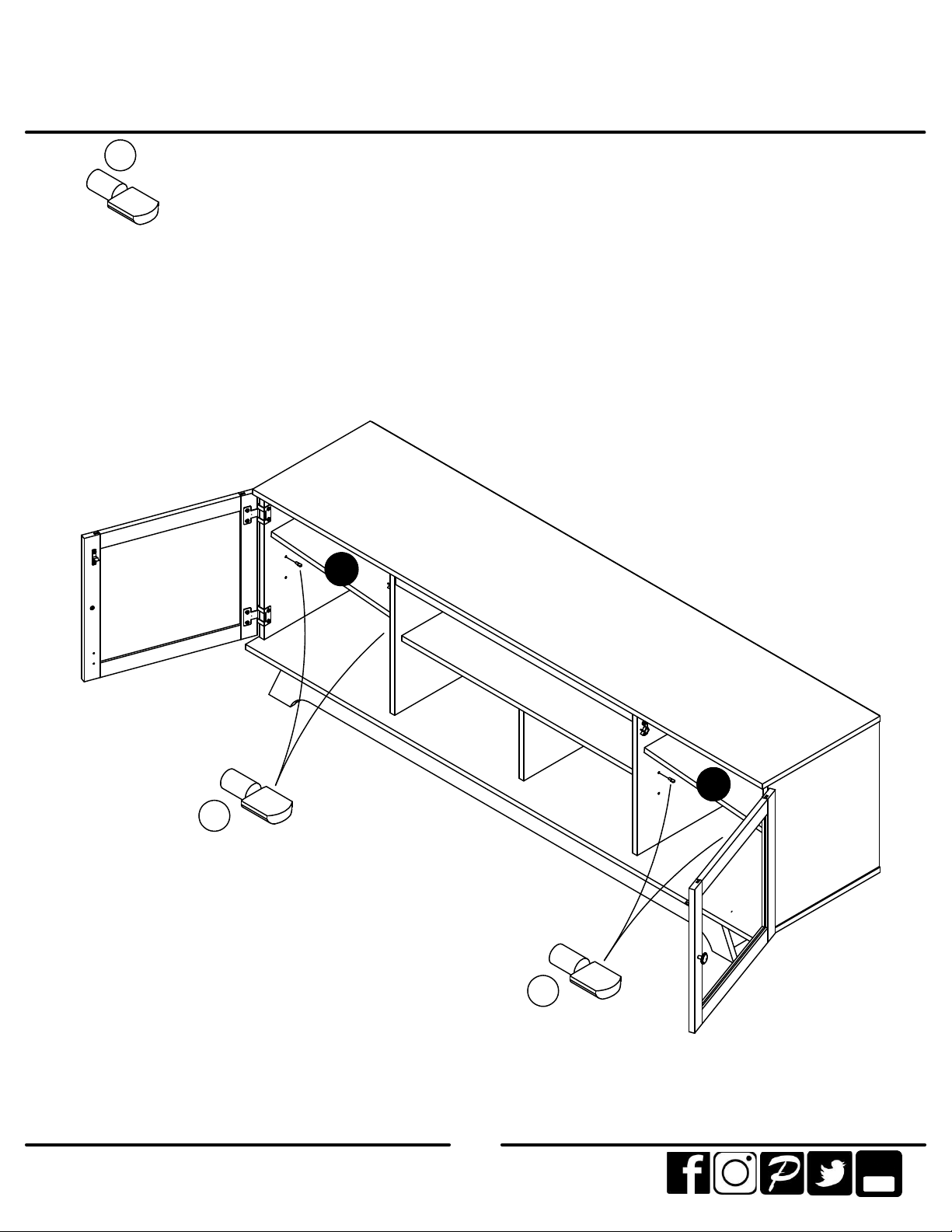

STEP23
7
(x8)
#A80250
7
H
H
7
29
You
Tube
Page 30
Maximum Loads
This unit has been designed to support the maximum loads shown. Exceeding these load limits
could cause sagging, instability, product collapse, and/or serious injury.
(x1)
15
#B64396
15
145 lbs
65.8 kg
25 lbs
11.3 kg
This unit will take up to a 80" TV. (MAXIMUM)
Certificate of Conformity
1. This certificate applies to
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3
. See front page of instruction manual for date of manufacture.
our
product identified by this instruction manual.
30
Page 31
Register your product to receive the following:
* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service
Visit your local retailer's website, rate your purchased
product and leave us some feedback!
We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
product, and to give us your valuable feedback.
31
Page 32
Español
Cubierta Delantera
Este libro de instrucciones contiene información
para referencia en el futuro.
No Regrese este producto!
ayuda.
PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.
Consejos Útiles (página 2)
- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos
- Identificar, ordenar y contar las piezas antes de intentar ensamblar
- Las clavijas de compresión se golpean con un martillo
- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta
- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior
- Utilizar todos los clavos para el panel de atras y distribuirlos por igual
- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme
- No use quimicas fuertes ni limpiadores abrasivos en este articulo
- Nunca empuje, tire ni arrastre los muebles
Antes de Que Empieces (página 3)
-Lea cuidadosamente cada paso y siga el orden correcto
-Separar y contar todas sus piezas y hardware
-Dése suficiente espacio para el proceso de ensamble
-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo
-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese
que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo.
Sistema de fijar el bloqueo de leva (página 3)
Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.
Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener
Página 13
Orificios extremos más grandes
IMPORTANTE
32
de seguridad. Por favor lea y manténgalo
Page 33
Español
Página 15
Usted necesitará la ayuda de otra persona para este paso.
Los soportes angulares (3) se a lo largo del borde superior.
Página 17
Después de fijar la parte superior (c) a la unidad y bloquear los seguros de leva (1), fije el faldón (G) a la
parte superior (c) con los tornillos (4).
Página 19
Nota: orificio de extremo pequeño al frente.
Página 21
Deberá tocar el conector (5) con un martillo para insertarlo completamente. Asegúrese de que el
conector esté colocado como se muestra antes de empujar en los orificios.
Página 24
Coloque cuidadosamente la pata (J), el soporte trasero (M) y el soporte (P) en la parte inferior (d) y
sujete los soportes angulares (3) a la parte inferior (d) con los tornillos (4).
Página 26
IMPORTANT: El Panel trasero es una parte estructural de la unidad y debe ser instalado
correctamente.
Coloque la unidad en el frente como se muestra.
AdJuntar el panel posterior como se muestra clavado directamente en los bordes crudos.
Asegúrese de que la unidad esté cuadrada.
La distancia entre la esquina y la esquina debe ser igual a la indicada.
Enjuague el borde del panel posteri
Asegúrese de que la unidad esté cu
La distancia entre la esquina y la esquina debe ser igual a la indicada.
Página 28
Las bisagras están ranuradas para ajustes de puerta. Afloje los tornillos (4), haga ajustes y vuelva a
apretar los tornillos (4).
Página 30
CARGA MAXIMA
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede
causar inestabilidad, colapsarse y/o causar serias lesiones.
ADVERTENCIA: Riesgo de lesiones a las personas - no coloque un televisor sobre muebles. Este mueble
no está aprobado para su uso con un televisor.
or con el borde inferior de la parte inferior.
adrada.
33
Page 34
Español
Página 31
Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
* Fácil y rápido servicio de partes de remplace
Clasificasión de 5 estrellas
Visite el sitio web de su tienda local, califique su comprado
y denos sus comentarios!
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de
ensamblar este producto, y por darnos sus valiosos comentarios.
Gracias
34
Page 35
Français
Couverture Avant
CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS
ET GARDER POUR UNE RÉFÉRENCE FUTURE
Ne retournez pas ce produit!
de l'aide.
ATTENTION
Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.
Astuces Utiles (page 2)
-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd
-Identifier, trier et compter les pièces avant d'essayer d'assembler
-Les goujons de compression sont taraudés avec un Marteau
-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement
-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur
-Utiliser tous les clous fournis pour le panneau arrière et les répartir également
-Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste
-N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil
-Ne jamais pousser, tirer, ou faire glisser votre meuble
Avant de Commencer (page 3)
-Lisez attentivement chaque étape et suivez le bon ordre
-Séparez et comptez toutes vos pièces et matériaux
-Donnez-vous suffisamment de place pour l'assemblage
-Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau
-
Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir
et arrêter lorsque la vis est bien serrée. Le non-respect de cette consigne peut endommager la vis.
Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir
IMPORTANTES
SUR LA SÉCURITÉ. VEUILLEZ LIRE
Système de Fixation de Came (page 3)
Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage
Page 13
Plus grands trous d'extrémité
35
Page 36
Français
Page 15
Vous aurez besoin de l'aide d'une autre personne pour cette étape.
Les équerres (3) sont le long du bord supérieur.
Page 17
Après avoir attaché le dessus (c) à l'appareil et verrouillé les verrous de came (1), fixez le tablier (G) au
dessus (c) avec les vis (4).
Page 19
Remarque: petit trou d'extrémité à l'avant.
Page 21
Vous devrez taper le connecteur (5) avec un marteau pour l'insérer complètement. S'assurer que le
connecteur est positionné comme indiqué avant de pousser dans les trous.
Page 24
Placer soigneusement le pied (J), le support arrière (M) et le support (P) sur le fond (d) et fixer les
équerres (3) au fond (d) avec les vis (4).
Page 26
IMPORTANT: Le panneau arrière est une partie structurelle de cet appreil et doit être installé
correctement.
Positionnez l'appareil sur son devant comme indiqué.
Attachez le panneau arrière comme montré clouant directement dans les bords crus.
Assurez-vous que l'unité est carrée.
La distance entre le coin et le coin doit être égale comme indiqué.
Rincer le bord du panneau arrière avec le bord inférieur du fond.
Assurez-vous que l'unité est carrée.
La distance entre le coin et le coin doit être égale comme indiqué.
Page 28
Les charnières sont fendues pour les ajustements de porte. Desserrez les vis (4), effectuez les réglages
et resserrez les vis (4).
Page 30
CARGA MAXIMA
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede
causar inestabilidad, colapsarse y/o causar serias lesiones.
ADVERTENCIA: Riesgo de lesiones a las personas - no coloque un televisor sobre muebles. Este mueble
no está aprobado para su uso con un televisor.
36
Page 37
Français
Page 31
Enregistrez votre produit pour recevoir les éléments suivantes:
* Détails sur les nouvelles tendances - un aperçu sur les nouveautés
* Sondages - avoir une voix au sein de notre communauté
* Offres exclusives et codes promo
* Service de pièces de rechange rapide et facile
5 Étoiles
Visitez le site Web de votre détaillant local, évaluez votre produit
acheté et laissez-nous quelques commentaires !
Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce
produit, et de nous donner vos commentaires précieux.
Merci
37
Loading...
