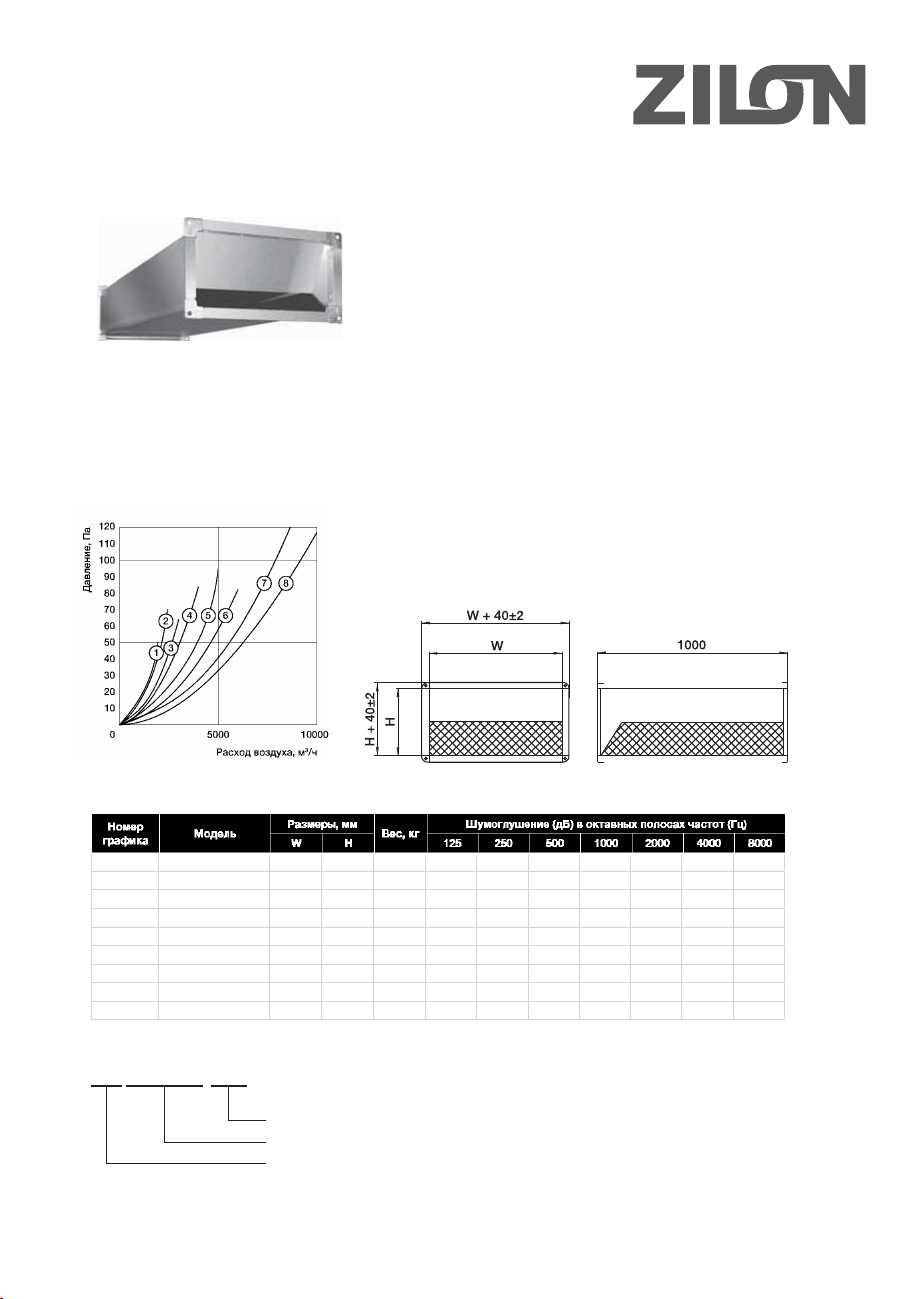

ZILON ZSS 300 × 150/1000, ZSS 400 × 200/1000, ZSS 500 × 250/1000, ZSS 500 × 300/1000, ZSS 600 × 300/1000 User guide [ru]

Шумоглушители ZILON серии ZSS

__________________________________________

прямоугольных воздуховодов

для

Шумоглушители cерии ZSS предназначены для сни­жения шума от вентилятора в приточных и вытяжных
воздуховодах при непосредственной установке в ка-нал
систем вентиляции и кондиционирования.
Перемещаемый воздух не должен содержать твердых,
клеящихся или агрессивных примесей. Максимальная
рабочая температура воздуха составляет 60 °С, макси­мально допустимая скорость — 10 м/с. Шумоглушите­ли изготавливаются из оцинкованной стали с поглоща­ющим материалом. В пластине 2 слоя: верхний — ми-

неральная вата толщиной 50 мм, плотностью 14 кг/м3,
нижний — синтетический нетканый материал «САУН­ТЕК» плотностью 1,5 кг/м3.
Для достижения максимальной эффективности шумо­глушения рекомендуется предусмотреть перед шумо­глушителем прямой участок не менее 1,5 м.

1 ZSS 300 × 150/1000 300 150 9 6 14 20 24 25 20 18

2 ZSS 400 × 200/1000 400 200 11 4 9 16 24 15 12 9

3 ZSS 500 × 250/1000 500 250 13 10 14 23 26 19 14 12

4 ZSS 500 × 300/1000 500 300 15 9 15 19 30 16 16 11

5 ZSS 600 × 300/1000 600 300 18 7 14 20 32 14 15 10

6 ZSS 600 × 350/1000 600 350 20 8 14 18 19 12 10 7

7 ZSS 700 × 400/1000 700 400 25 6 10 15 14 10 7 7

8 ZSS 800 × 500/1000 800 500 33 6 7 12 10 7 5 3

8 ZSS 1000 × 500/1000 1000 500 39 5 8 11 11 8 5 4

Расшифровка обозначения шумоглушителей
ZSS 700 × 400 / 1000

длина шумоглушителя, мм
сечение воздушного канала, мм
шумоглушитель для прямоугольных каналов
