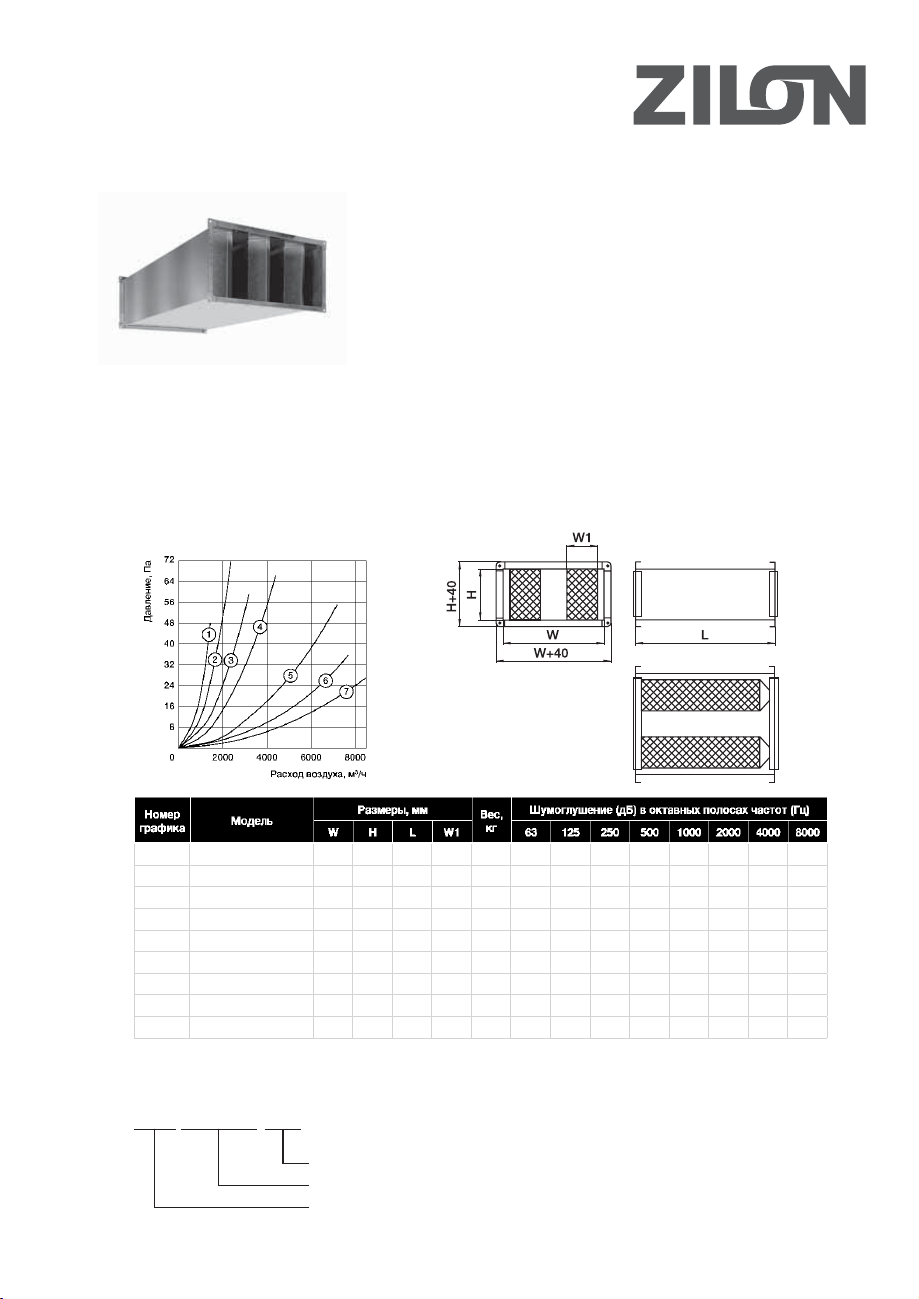

Шумоглушители ZILON серии ZSr
________________________
прямоугольных воздуховодов
__________________
Шумоглушители серии ZSr предназначены для сниже-ния
шума от вентилятора в приточных и вытяжных воздуховодах при непосредственной установке в канал систем вентиляции и кондиционирования.
воздух не должен содержать твердых,
агрессивных примесей. Максимальная
температура воздуха составляет 60 °С, максидопустимая скорость — 10 м/с. Шумоглушитеизготавливаются из оцинкованной стали и поглощающего материала из минерального волокна плотностью
кг/м3 в вертикальных пластинах.
Для достижения максимальной эффективности шумоглушения рекомендуется предусмотреть перед шумоглушителем прямой участок не менее 1,5 м.
для
Перемещаемый
клеящихся или
рабочая
мально
ли
14
1 ZSr 300 × 150/1000 300 150 1000 100 12 3 6 10 21 26 30 26 22
2 ZSr 400 × 200/1000 400 200 1000 100 13 3 6 11 22 26 31 26 21
3 ZSr 500 × 250/1000 500 250 1000 125 16 3 6 10 19 23 24 20 17
3 ZSr 500 × 300/1000 500 300 1000 125 18 3 6 9 18 24 23 20 16
4 ZSr 600 × 300/1000 600 300 1000 100 23 3 6 11 21 27 30 26 22
4 ZSr 600 × 350/1000 600 350 1000 100 24 3 6 10 22 26 30 26 21
5 ZSr 700 × 400/1000 700 400 1000 125 27 3 6 10 20 26 27 23 18
6 ZSr 800 × 500/1000 800 500 1000 100 35 3 6 11 23 28 30 26 20
7 ZSr 1000 × 500/1000 1000 500 1000 100 52 3 6 10 22 27 29 26 21
Расшифровка обозначения шумоглушителей
ZSr 700 × 400 /1000
длина шумоглушителя, мм
сечение воздушного канала, мм
шумоглушитель для прямоугольных каналов
