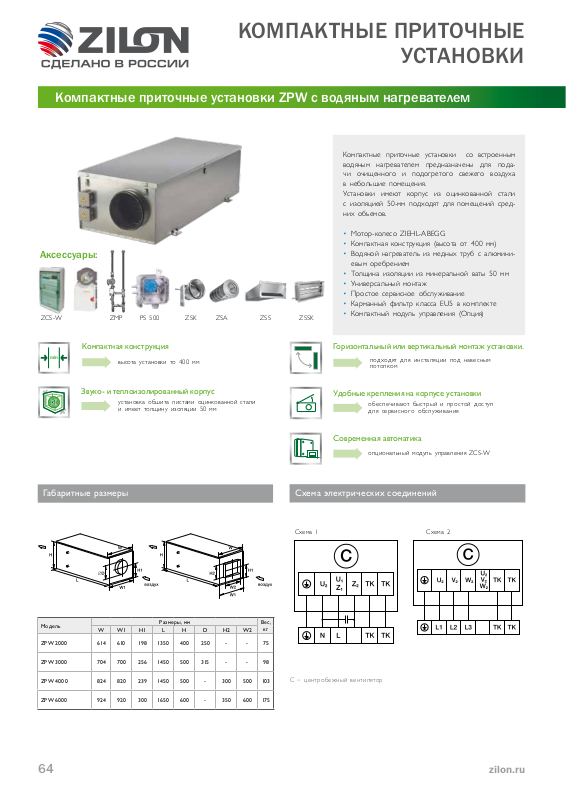

ZILON ZPW 2000/14 L1, ZPW 2000/14 L3, ZPW 3000/27 L1, ZPW 3000/27 L3, ZPW 4000/41 L1 Datasheet
...
КОМПАКТНЫЕ ПРИТОЧНЫЕ
Схема 1
Схема 2
min
УСТАНОВКИ
Компактные приточные установки ZPW с водяным нагревателем Компактные приточные установки ZPW с водяным нагревателем
Компактные приточные установки со встроенным
водяным нагревателем предназначены для подачи очищенного и подогретого свежего воздуха
в небольшие помещения.
Установки имеют корпус из оцинкованной стали
с изоляцией 50-мм под ходят для помещений средних объемов.
• Мотор-колесо ZIEHL-ABEGG
• Компактная конструкция (высота от 400 мм)
Аксессуары:
ZCS -W
ZMP
PS 500
ZSK
ZSA
ZSS
ZSSK
• В од я ной наг рев ат ель из ме дны х тр уб с ал юм ини -
евым оребрением
• Толщина изоляции из минеральной ваты 50 мм
• Универсальный монтаж
• Простое сервисное обслуживание
• Карманный фильтр к ласса EU5 в комплекте
• Компактный модуль управления (Опция)
Компактная конструкция
высота установ ки то 40 0 мм
Звуко- и теплоизолированный корпус
установка обшита листами оцинкованной стали
и имеет толщи ну изоляции 50 мм
Габаритные размеры
Модель
ZPW 20 00 614 610 198 1350 400 250 - - 75
W W1 H1 L H D H2 W2
Размеры, мм
Вес,
Горизонтальный или вертикальный монтаж установки.
подходя т для инст аляции под нав есны м
потолком
Удобные крепления на корпусе установки
обеспечи вают быст рый и простой дос туп
для сервисного обслуж ивания
Современная автоматика
опциональный модуль управления ZCS-W
Схема электрических соединений
Схем а 1
кг
Схем а 2
ZPW 30 00 704 700 256 14 50 500 315 - - 98
ZPW 40 00 824 820 239 14 50 500 - 300 500 103
ZPW 60 00 924 920 300 1650 60 0 - 350 600 175
64
C – центроб ежный вен тил ятор
zilon.ru
Компактные приточные установки ZPW с водяным нагревателем
Давление, Па
Расход воздуха, м
/ч
Технические характеристики
№ Модель
Макс.
расход
воздуха ,
м3/ч
Макс.
давление,
Па
Водяной
нагреватель
Мощность,
кВт
Напряжение,
В/частота, Гц/
число фаз
Вентилятор
Частота
вращения,
об./мин
Потребляемая
мощность,
кВт/сила тока,
А
Схема
электриче-
ских соеди-
нений
Модель шка-
фа управления
1 ZPW 2000/14 L1 154 0 340 13, 6 230/50/1 1190 0,69/3,00 1 ZCS -W-V1
2 ZPW 2000/14 L3 1620 340 13,6 400/50/3 138 0 0,93/1,90 2 ZC S -W-Y1
3 ZPW 3000/27 L1 2600 430 2 7, 2 230/50/1 1210 1,15/5,10 1 ZCS -W-V1
4 ZPW 3000/27 L3 2790 440 27, 2 400/50/3 1310 1,50/2,60 2 ZCS -W-Y1
5 ZPW 4000/41 L1 3770 590 40,8 230/50/1 1340 2,50/11,0 1 ZCS-W-V3
6 ZPW 4000/41 L3 3740 560 40,8 400/50/3 13 00 2,50/4,10 2 ZC S -W-Y 3
7 ZPW 6000/54 L3 5940 710 54,0 230/50/1 1320 3,70/6,00 2 ZCS -W-Y4
Аэродинамические и акустические характеристики
400
350
300
250
200
150
100
50
0 200 400 600 800 1000 1200
2
1
ZPW 2000
1600
1400
Расход воздуха, м
1800 2000
3
/ч
500
450
400
Давление, Па
350
300
250
200
150
100
50
0 500 1000 1500 2000 2500 3000
3
4
ZPW 3000
Расход воздуха, м
3500
3
/ч
Уровень зву ковой мощности LWA, дБ(А) ZPW 20 00
LwA, дБ(А) Общи й
ко вход у 69 53 66 62 58 54 54 54 46
к выхо ду 81 56 68 74 77 69 71 70 64
к окру жению 58 30 45 55 52 48 48 44 33
600
500
Давление, Па
400
300
200
100
0 500 1000 1500 2000 2500 3000
63 125 250 500 1000 2000 4000 8000
6
В окт авн ых пол осах ч асто т:
ZPW 4000
5
4500 5000
4000
3500
3
Уровень зву ковой мощности LWA, дБ(А) ZPW 4000
LwA, дБ(А) Общи й
ко вход у 72 56 71 65 57 51 51 56 54
к выхо ду 78 56 71 73 73 70 66 64 55
к окру жению 64 41 57 62 53 46 52 50 46
63 125 250 500 1000 2000 4000 8000
В окт авн ых пол осах ч асто т:
Уровень зву ковой мощности LWA, дБ(А) ZPW 30 00
LwA, дБ(А) Общи й
ко вход у 74 55 69 71 62 58 56 62 54
к выхо ду 85 57 71 82 77 74 74 74 68
к окру жению 64 36 51 63 51 44 42 44 34
800
700
Давление, Па
600
500
400
300
200
100
0 1000 2000 3000 4000 5000 6000
63 125 250 500 1000 2000 4000 8000
В окт авн ых пол осах ч асто т:
ZPW 6000
7
7000
Расход воздуха, м
3
/ч
Уровень зву ковой мощности LWA, дБ(А) ZPW 60 00
LwA, дБ(А) Общи й
ко вход у 75 62 72 70 65 60 60 63 60
к выхо ду 85 61 73 79 79 77 77 76 66
к окру жению 71 45 58 66 61 60 64 66 55
63 125 250 500 1000 2000 4000 8000
В окт авн ых пол осах ч асто т:
зилон.рф
65
