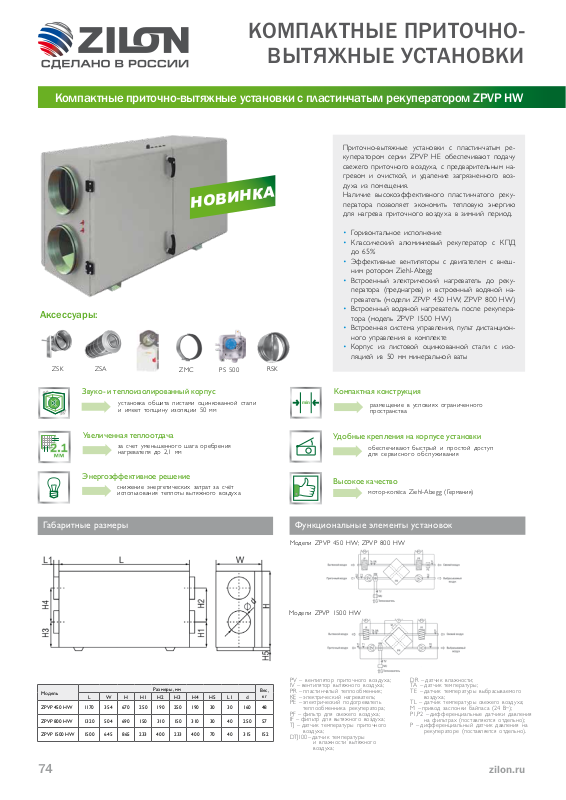

КОМПАКТНЫЕ ПРИТОЧНО-
ВЫТЯЖНЫЕ УСТАНОВКИ
Компактные приточно-вытяжные установки с пластинчатым рекуператором ZPVP HW
Приточно-вытяжные установки с пластинчатым рекуператором серии ZPVP HE обеспечивают подачу
свежего приточного воздуха, с предварительным нагревом и очисткой, и удаление загрязненного воздуха из помещения.
Наличие высокоэффективного пластинчатого рекуператора позволяет экономить тепловую энергию
для нагрева приточного возду ха в зимний период.
• Горизонтальное исполнение
• Классический алюминиевый рекуператор с КПД
до 65%
• Эффективные вентиляторы с двигателем с внеш-
ним ротором Ziehl-Abegg
• Встроенный электрический нагреватель до реку-
ператора (преднагрев) и встроенный водяной нагреватель (модели ZPVP 450 HW; ZPVP 800 HW)
• Встроенный водяной нагреватель после рекупера-
тора (моде ль ZPVP 1500 HW)
• Встроенная система управления, пульт дистанцион-
ного управления в комплекте
• Корпус из листовой оцинкованной ста ли с изо-
ляцией из 50 мм минеральной ваты
Аксессуары:
ZSK
ZSA
НОВИНКА
ZMC
PS 500
RSK
Звуко- и теплоизолированный корпус
установка обшита листами оцинкованной стали
и имеет толщину изоляции 50 мм
Увеличенная теплоотдача
за счет умен ьше нно го шага оре бре ния
нагревателя до 2,1 мм
Энергоэффективное решение
снижени е энергет ически х затрат за счёт
использова ния тепл оты вытя жного воз ду ха
Габаритные размеры
Компактная конструкция
размещение в условиях ограниченного
пространства
Удобные крепления на корпусе установки
обеспечива ют бы стрый и прос той дост уп
для серв исного обсл уж ивани я
Высокое качество
мотор-колёса Ziehl-Abegg (Германи я)
Функциональные элементы установок
Моде ли ZPVP 450 HW; ZPVP 800 HW
Моде ли ZPVP 1500 HW
Модель
ZPVP 45 0 HW 1170 354 670 250 190 250 19 0 30 30 16 0 48
ZPVP 8 00 HW 132 0 504 690 150 310 150 310 30 40 2 50 57
ZPVP 150 0 HW 150 0 645 865 233 400 2 33 400 70 40 315 152
L W H H1 H2 H3 H4 H5 L1 d
Размеры, мм
74
Вес,
кг
PV – вентиля тор прито чно го возду ха;
IV – вентил ято р выт яжного во здуха;
PR – пластинчатый теплообменник;
КЕ – электрический нагреватель;
РЕ – электрический подогреватель
теплообменника рекуператора;
PF – фильтр для св еже го воз ду ха;
IF – фильтр дл я вытяжн ого возду ха ;
TJ – датчик температуры приточного
воздуха;
DTJ10 0 – датчик температуры
и влажн ост и выт яжного
возду ха;
DR – датчик вл аж нос ти;
ТА – датчик температуры;
ТЕ – датчик температуры выбрасываемого
воздуха;
TL – датчик темпе рат уры свежего воз ду ха;
М – привод заслонки бай пас а (24 В~);
Р1,Р 2 – дифференциальные датчики давления
на фил ьтра х (пост авляю тся отд ельно);
Р – дифференциальный датчик давления на
рекуператоре (поставляется отдельно).
zilon.ru
Page 2
Компактные приточно-вытяжные установки с пластинчатым рекуператором ZPVP HW
Технические характеристики вентиляторов
Мощност ь
Макс.
№ Модель
1 ZPVP 4 50 HW 550 560 1 3,2 EU5/EU3 65 230/50/1 1,36/5,9 0,194/0,85 0,161/0,7
2 ZPVP 8 00 H W 810 390 1,2 7,9 4 EU5/EU3 65 230/50/1 1, 66/ 7,2 0,222/0,97 0,233/1,0
3 ZPVP 150 0 HW 13 8 0 510 - 12, 3 EU5/EU5 59 230/50/1 0,72/3,1 0, 36 8/1, 6 0,3 51/1, 52
* Мощност ь нагрев ате ля для моделей HW дана при темпе рат ур е прямой/обратной воды 90 /70 °С.
** КПД ре ку пер атора ука зан при максимальном расходе возду ха, температуре в помещении +20 °С и влаж нос ти 60%, наруж ной температуре -20 °С и влажнос ти 90%.
Макс . рас ход
возд ух а, м3/ч
давле-
ние , Па
предвари-
тельного
нагревателя,
кВт
Мощност ь
основного
нагревателя,
кВт
Тип фил ь-
тра приток/
вытяжка
КП Д ре куп е-
ратора*,%
Нап ряже ние, В/
частота , Гц/
чис ло фа з
Общая по треб ляе ма я
мощ ность, кВ т /
рабо чий т ок, А
Мощност ь при-
точн ого в ен-
тил ятор а, кВ т /
рабо чий т ок, А
Мощност ь вы -
тяжного вен-
тил ятор а, кВ т /
рабо чий т ок, А
Аэродинамические и акустические характеристики
Условия испытаний 300 м3/ч, 215 Па ZPVP 450 HW
800
700
Давление, Па
600
500
400
300
200
100
0
2
300
LwA, дБ(А) Общий
ко вход у 65 40 53 58 57 50 45 40 30
к выхо ду 64 43 52 52 51 46 45 41 32
к окру жен ию 49 20 27 33 43 45 43 40 31
63 125 250 500 1000 2000 4000 8000
Условия испытаний 1000 м3/ч, 200 Па ZPVP 1500 HW
3
1
LwA, дБ(А) Общий
ко вход у 72 51 55 61 62 64 60 53 49
к выхо ду 74 50 54 63 64 64 56 56 51
к окру жен ию 55 30 31 47 52 52 42 39 33
63 125 250 500 1000 2000 4000 8000
Условия испытаний 600 м3/ч, 135 Па ZPVP 800HW
600
900
1200 1500
Расход воздуха, м3/ч
LwA, дБ(А) Общий
ко вход у 74 49 53 62 61 65 60 53 49
к выхо ду 76 50 55 65 64 64 57 57 55
к окру жен ию 59 28 30 49 55 53 42 39 35
63 125 250 500 1000 2000 4000 8000
В окт авн ых полос ах ч асто т:
В окт авн ых полос ах ч асто т:
В окт авн ых полос ах ч асто т:
Теплон оси тел ь - вод а 90/ 70 °С Теплон оси тел ь - вод а 80/ 60 °С
Модель
ZPVP 4 50 HW 400 23,7 3,2 0,10 8 3,22 20,0 2 ,71 0,324 2,47
ZPVP 8 00 H W 700 33,5 7,9 4 0,324 6,2 28,8 4,7 0,288 4,9
ZPVP 150 0 HW 1500 24,2 12, 3 0,504 5,06 20,7 9,41 0, 396 3,3
Модель
ZPVP 4 50 HW 400 13, 5 1,82 0,072 1, 29 6,6 0,89 0,036 0,4 DN10
ZPVP 8 00 H W 700 20,0 4,63 0,18 2,6 10,1 2 ,4 0,10 8 0 ,9 DN15
ZPVP 150 0 HW 1500 13, 9 7,0 0,288 2,04 7, 6 3,89 0,18 2,1 DN15
Расход воз ду ха,
м3/ч
Расход воз ду ха,
м
3
/ч
Температ ура возду ха
после на гре вате-
ля, °С
Температ ура возду ха
после на гре вате-
ля, °С
Мощность,
Теплон оси тел ь - вод а 60/4 0 °С Теплон оси тел ь - вод а 40/ 20 °С
Мощность,
кВт
кВт
Расход вод ы,
м
Расход вод ы,
м
Гидравлическое сопр о-
3
/ч
тивление,
кПа
Гидравлическое сопр о-
3
/ч
тивление,
кПа
Температура
возд ух а по-
сле н агр ева -
теля , °С
Температура
возд ух а по-
сле н агр ева -
теля , °С
Мощность,
кВт
Мощность,
кВт
Расход вод ы,
м3/ч
Расход вод ы,
м3/ч
Гидравлическое сопр о-
тивление,
кПа
Гидравлическое сопр о-
тивление,
кПа
Диа мет р при -
соединитель-
ных т руб
Система автоматики
Компактные приточно-в ытяжн ые установк и ZPVP имеют встр оен ную систему
автоматики , установле нную и настроенн ую в заводских ус ловия х.
Станд арт но в комплекте с установкой:
• Пульт дистанционного управления UNI
• Кана льные датчи ки температ уры TE, TL, TJ, TA, дат чик влажности DR,
нак ла дной датчик те мперат уры TV (только дл я моде лей HW)
• Капи ллярный тер мос тат Т1 (только для моде лей HW)
• Реле перепада давления на рекуператоре (только д ля моделей 1500 с
байпасом)
Перечень дополнительных элементов:
Модель Возд ушн ые к лап ан ы
ZPVP 4 50 HW
ZPVP 8 00 H W
ZPVP 150 0 HW
ZSK 160 – 2 ш т. 341-230D- 03 / 227-230-05 ZSA 160 /90 0 – 2 шт. ZMC 160 – 4 шт. 2 шт. ZMP 40 -1,0
ZSK 25 0 – 2 шт. 341-230D -03 / 2 27-230-05 ZSA 250/900 – 2 шт. ZMC 250 – 4 ш т. 2 шт. ZMP 40-1,0
ZSK 315 – 2 шт. 341-230 D- 03 / 227-230- 05 Z SA 315/900 – 2 шт. Z MC 315 – 4 шт. 2 шт. ZM P 40 -1,6
Электроприводы воздушных
кла па нов (п рит ок / вы тяж ка)
Шумоглушители
* модель смесительного узла может менят ься в зави симост и от техниче ского зад ания.
Быстроразъёмные
хомуты
Реле п ере па да да влени я
PS-500
Смес ите льн ый у зел *
зилон.рф
