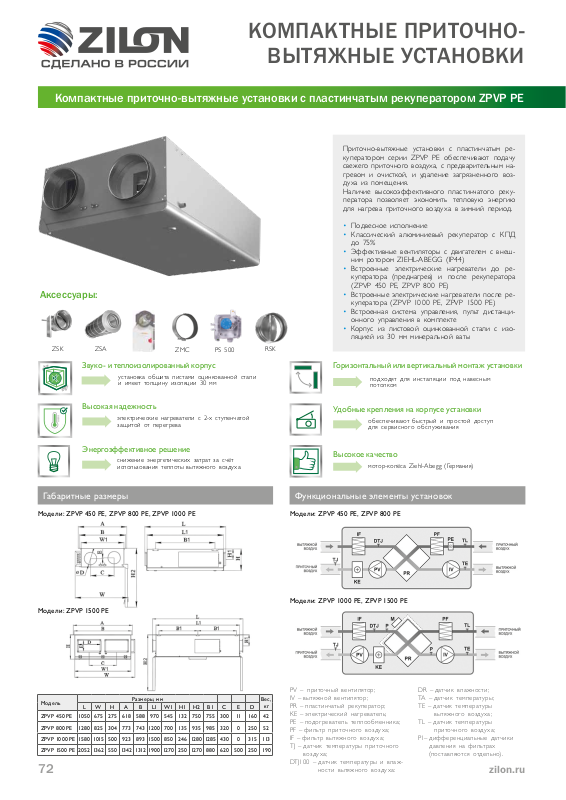

КОМПАКТНЫЕ ПРИТОЧНО-
ВЫТЯЖНЫЕ УСТАНОВКИ
Компактные приточно-вытяжные установки с пластинчатым рекуператором ZPVP PE
Приточно-вытяжные установки с пластинчатым рекуператором серии ZPVP PE обеспечивают подачу
свежего приточного воздуха, с предварительным нагревом и очисткой, и удаление загрязненного воздуха из помещения.
Наличие высокоэффективного пластинчатого рекуператора позволяет экономить тепловую энергию
для нагрева приточного воздуха в зимний период.
• Подвесное исполнение
• Классический алюминиевый рекуператор с КПД
до 75%
• Эффективные вентиляторы с двигателем с внеш-
ним ротором ZIEHL-ABEGG (IP44)
• Встроенные электрические нагреватели до ре-
куператора (преднагрев) и после рекуператора
(ZPVP 450 PE, ZPVP 800 PE)
Аксессуары:
ZSK
ZSA
ZMC
PS 500
RSK
• Встроенные электрические нагреватели после ре-
куператора (ZPVP 1000 PE, ZPVP 1500 PE)
• Встроенная система управления, пульт дистанци-
онного управления в комплекте
• Корпус из листовой оцинкованной стали с изо-
ляцией из 30 мм минеральной ваты
Звуко- и теплоизолированный корпус
установка обшита листами оцинкованной стали
и имеет толщину изоляции 30 мм
Высокая надежность
элек трические нагреватели с 2-х ступенчатой
защитой от перегрева
Энергоэффективное решение
снижение энергетических затрат за счёт
использования теплоты вытяжного воздуха
Горизонтальный или вертикальный монтаж установки
подходя т дл я инста ляции под навесным
потолком
Удобные крепления на корпусе установки
обеспечивают быстрый и простой доступ
для сервисного обслуживания
Высокое качество
мотор-колёса Ziehl-Abegg (Германия)
Габаритные размеры Функциональные элементы установок
Модели: ZPVP 450 PE, ZPVP 800 PE, ZPVP 1000 PE Модели: ZPVP 450 PE, ZPVP 800 PE
Модели: ZPVP 1000 PE, ZPVP 1500 PE
Модели: ZPVP 1500 PE
Модель
ZPVP 450 PE 1050 675 275 618 588 970 545 132 750 755 300 11 160 42
ZPVP 8 00 PE 12 80 825 304 773 743 120 0 700 135 935 985 320 0 250 52
ZPVP 10 00 PE 15 80 1015 500 923 893 1500 850 246 128 0 12 85 430 0 315 113
ZPVP 150 0 PE 2052 13 62 550 134 2 1312 1900 1270 250 1270 880 620 500 250 190
L W H A B L1 W1 H1 H2 B1 C E D
Размеры, мм
72
Вес,
кг
PV – приточный вентилятор;
IV – вытяжной вентилятор;
PR – пластинчатый рекуператор;
КЕ – электрический нагреватель;
РЕ – подогреватель теплообменника;
PF – фильтр приточного возд уха;
IF – фильтр вытяжного воз ду ха;
TJ – датчик температуры приточного
воздуха;
DTJ10 0 – датчик температуры и влаж-
ности вытяжного воздуха:
DR – датчик вла жности;
ТА – датчик температуры;
ТЕ – датчик температуры
вытяжного воздуха;
TL – датчик температуры
приточного возду ха;
Р1– дифференциальные датчики
давления на фильтрах
(поставляются отдельно).
zilon.ru
Компактные приточно-вытяжные установки с пластинчатым рекуператором ZPVP PE
Технические характеристики вентиляторов
№ Модель
1 ZPVP 450 PE 500 550 1 2 EU5/EU3 60 230/50/1 3,8/16 ,9 0, 26/1,1 0, 26/1,1 50
2 ZPVP 80 0 PE 810 510 1,5 3 EU5/EU3 60 230/50/1 5,1/23,1 0,29/1, 3 0,29/1, 3 58
3 ZPVP 100 0 PE 128 0 650 — 6 EU5/EU5 54 400/50/3 6,7 /11 , 8 0,29/1,25 0,29/1,25 55
4 ZPVP 1500 PE 1560 650 — 9 EU5/EU5 54 400/50/3 9,7/16,3 0,29/1,25 0,29/1,25 58
Макс.
расход воз -
3
дух а, м
/ч
давле-
ние, Па
предваритель-
ного н агревате-
ля, кВт
Мощност ь
Макс.
Мощност ь
основного
нагревателя,
кВт
Тип фил ьтра
прито к/вы-
тяжка
КПД реку-
ператора*,%
Напряже ние ,
В / частота , Гц /
число фаз
Общая пот ребля-
ема я мощ ность,
кВт / рабочи й
ток, А
Мощност ь
приточн ого
вентилятора, кВт /
рабочий ток, А
Мощност ь
вытяжного вен-
тилятор а, кВт /
рабочий ток, А
LwA
к окру же-
нию, дБ(А),
общ.
* КПД рекуператора ука зан при максимальном расходе воздуха, температуре в помещении +20 °С и вла жности 60% , наружной температ уре -20 °С и вла жности 90% .
Аэродинамические и акустические характеристики
700
600
Давление, Па
500
400
300
200
100
1
1000200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600
Условия испытаний 450 м3/ч, 150 Па ZPVP 450 PE
LwA, дБ(А) Общий
ко входу 68 52 62 63 57 61 55 51
к выходу 55 42 48 52 46 42 39 31
к окру жен ию 50 63 66 65 56 55 54 53
125 250 500 1000 2000 4000 8000
В октавн ых полосах частот :
2
Условия испытаний 650 м
3
4
Расход воздуха, м3/ч
3
/ч, 150 Па ZPVP 800 PE
LwA, дБ(А) О бщи й
ко входу 76 55 63 70 73 67 68 60
к выходу 61 52 59 52 45 44 39 27
к окру жен ию 58 69 74 70 68 68 62 58
125 250 500 1000 2000 4000 8000
В октавн ых полосах частот :
Условия испытаний 1000 м
LwA, дБ(А) Общий
ко входу 72 54 59 67 68 65 62 56
к выходу 57 44 43 53 54 44 42 35
к окру жен ию 55 54 59 67 68 65 62 56
3
/ч, 150 Па ZPVP 1000 PE
125 250 500 1000 2000 4000 8000
В октавн ых полосах частот :
Система автоматики
Компактные приточно-вытяжные установки ZPVP PE имеют встроенную систему
автоматики, установленную и настроенную в заводских условиях.
Станд артно в комплек те с установкой:
• Пульт дистанционного управления UNI
• Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR,
нак ладной датчик температуры TV (только для моделей HW)
• Капиллярный термостат Т1 (только для моделей HW)
• Реле перепада давления на рекуператоре
(только для моделей 1500 с байпасом)
Перечень дополнительных элементов:
Модель Воздушн ые клап аны
ZPVP 450 PE
ZPVP 8 00 PE
ZPVP 10 00 PE
ZPVP 150 0 PE
ZSK 160 – 2 шт. 227-230 -05 – 2 шт. ZSA 160/ 900 – 2 ш т. ZMC 160 – 4 шт. 2 шт.
ZSK 250 – 2 шт. 227-230 -0 5 – 2 шт. ZSA 250/90 0 – 2 шт. ZMC 250 – 4 ш т. 2 шт.
ZSK 315 – 2 шт. 227-230- 05 – 2 шт. ZSA -315/900 – 2 ш т. ZMC 315 – 4 шт. 2 шт.
ZSSK 500x250 – 2 шт. 227-230- 05 – 2 шт. ZSr – 500x250 /1000 – 2 шт. ZFC 500x 250 – 4 шт. 2 шт.
Электроприводы воздушных
кла панов (прито к / выт яжк а)
зилон.рф
Условия испытаний 1200 м
LwA, дБ(А) О бщи й
ко входу 80 69 71 76 74 69 68 65
к выходу 59 52 51 56 50 41 32 27
к окру жен ию 58 69 71 76 74 69 68 65
Шумоглушители Быстроразъёмные хомуты
3
/ч, 150 Па ZPV P 1500 PE
125 250 500 1000 2000 4000 8000
В октавн ых полосах частот :
Реле перепад а давления
PS-500
73
КОМПАКТНЫЕ ПРИТОЧНО-
ВЫТЯЖНЫЕ УСТАНОВКИ
Компактные приточно-вытяжные установки с пластинчатым рекуператором ZPVP PW
Приточно-вытяжные установки с пластинчатым рекуператором серии ZPVP PW обеспечивают подачу
свежего приточного воздуха, с предварительным нагревом (ZPVP 450 PW, ZPVP 800 PW) и очисткой,
и удаление загрязненного воздуха из помещения.
Наличие высокоэффективного пластинчатого рекуператора позволяет экономить тепловую энергию
для нагрева приточного воздуха в зимний период.
• Подвесное исполнение
• Классический алюминиевый рекуператор с КПД
до 75%
• Эффективные вентиляторы с двигателем с внеш-
ним ротором ZIEHL-ABEGG (IP44)
• Встроенные электрические нагреватели до ре-
Аксессуары:
ZSK
ZSA
ZMC
PS 500
RSK
куператора (преднагрев) (ZPVP 450 PW, ZPVP
800 PW)
• Встроенная система управления, пульт дистанци-
онного управления в комплекте
• Корпус из листовой оцинкованной стали с изо-
ляцией из 30 мм минеральной ваты
Звуко- и теплоизолированный корпус
установка обшита листами оцинкованной стали
и имеет толщину изоляции 30 мм
Канальный нагреватель
возможность подк лючить кана льный нагреватель
серии ZWA/ZWS
Энергоэффективное решение
снижение энергетических затрат за счёт
использования теплоты вытяжного воздуха
Горизонтальный или вертикальный монтаж установки
подходя т дл я инста ляции под навесным
потолком
Удобные крепления на корпусе установки
обеспечивают быстрый и простой доступ
для сервисного обслуживания
Высокое качество
мотор-колёса Ziehl-Abegg (Германия)
Габаритные размеры Функциональные элементы установок
Модели: ZPVP 450 PW, ZPVP 800 PW, ZPVP 1000 PW Модели: ZPVP 450 PW, ZPVP 800 PW
ZWA/ZWS
Модели: ZPVP 1500 PW
Модели: ZPVP 1000 PW, ZPVP 1500 PW
Модель
ZPVP 450 PW 1050 675 275 618 588 970 545 13 2 750 755 300 11 160 42
ZPVP 800 PW 128 0 825 304 773 743 12 00 700 135 935 985 320 0 250 52
ZPVP 1000 PW 158 0 1015 500 923 893 1500 850 246 1280 12 85 430 0 315 113
ZPVP 1500 PW 2052 1362 550 1342 1312 19 00 1270 250 1270 880 620 500 250 190
L W H A B L1 W1 H1 H2 B1 C E D
Размеры, мм
74
Вес,
кг
PV – вент илятор приточного возд ух а
IV – вентилятор вытя жно го воздуха
PR – плас тинчаты й рек упе рато р
ZWA – водяной нагреват ель
(в компл ект поставки не входит)
PE – подог рев ате ль теп лоо бменника
PF – фильтр для св ежего возд ух а
IF – фильтр для вытя жно го воз духа
TJ – датч ик тем пер атуры приточ ного воздуха
DTJ – датч ик тем перату ры и вла жности вытяж ного воздуха
TE – датчик темпер атуры вы брасываемо го
воздуха
ZWA/ZWS
TL – датчик темпер атуры свежего возд уха
М – привод заслонк и байпаса
P – дифференциальный да тчи к давления
на рек упе раторе (при на лич ии байпас а)
TV – нак ла дно й датч ик темпер атуры (уста навливаетс я на обратный трубопровод)
T1 – Термостат защ иты от обмер зан ия
(устанавливается на водяной нагреват ель)
Дифференциальные датчики давления на
фильтрах – поставл яютс я отде льно.
zilon.ru
Компактные приточно-вытяжные установки с пластинчатым рекуператором ZPVP PW
Технические характеристики вентиляторов
Макс.
давление, Па
Мощн ост ь
предвари-
тельног о
нагревателя,
кВт
Водяной нагрева-
тель (опция)
Тип фил ьтра
прито к/вы-
тяжка
КПД реку-
ператора*,%
Напряже ние ,
В / частота , Гц /
число фаз
№ Модель
1 ZPVP 450 PW 500 550 1 Z WA 200x200 -3 EU5/EU3 60 230/50/1 1,7 2/7, 50 0,26/1,1 0, 26/1,1 50
2 ZPVP 80 0 PW 810 510 1,5 ZWA 300x300 -2 EU5/EU3 60 230/50/1 2,1/9,15 0,2 9/1, 3 0,29/1, 3 58
3 ZPVP 100 0 PW 128 0 650 — ZWA 400x4 00 -2 EU5/EU5 54 230/50/1 0,58/2,52 0,29/1,25 0,29/1,25 55
4 ZPVP 1500 P W 1560 650 — Z WS 500x250-2 EU5/EU5 54 230/50/1 0,58/2,52 0,29/1,25 0,29/1,25 58
Макс.
расход воз
дух а, м3/ч
-
Общая пот ребля-
ема я мощ ность,
кВт / рабочи й
ток, А
Мощн ост ь
приточн ого
вентилятора, кВт /
рабочий ток, А
Мощн ост ь
вытяжного вен-
тилятора, кВт /
рабочий ток, А
LwA
к окружению,
дБ(А),
общ.
* КПД рекуператора ука зан при максимальном расходе воздуха, температуре в помещении +20 °С и вла жности 60% , наружной температ уре -20 °С и вла жности 90% .
Аэродинамические и акустические характеристики
700
600
Давление, Па
500
400
300
200
100
1
1000200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600
Условия испытаний 450 м3/ч, 150 Па ZPVP 450 PW
LwA, дБ(А) Общий
ко входу 68 52 62 63 57 61 55 51
к выходу 55 42 48 52 46 42 39 31
к окру жен ию 50 63 66 65 56 55 54 53
125 250 500 1000 2000 4000 8000
В октавн ых полосах частот :
2
Условия испытаний 650 м
3
4
Расход воздуха, м3/ч
3
/ч, 150 Па ZPVP 800 PW
LwA, дБ(А) О бщи й
ко входу 76 55 63 70 73 67 68 60
к выходу 61 52 59 52 45 44 39 27
к окру жен ию 58 69 74 70 68 68 62 58
125 250 500 1000 2000 4000 8000
В октавн ых полосах частот :
Условия испытаний 1000 м
LwA, дБ(А) Общий
ко входу 72 54 59 67 68 65 62 56
к выходу 57 44 43 53 54 44 42 35
к окру жен ию 55 54 59 67 68 65 62 56
3
/ч , 150 П а ZPVP 10 0 0 PW
125 250 500 1000 2000 4000 8000
В октавн ых полосах частот :
Система автоматики
Компактные приточно-вытяжные установки ZPVP PW имеют встроенную систему
автоматики, установленную и настроенную в заводских условиях.
Станд артно в комплек те с установкой:
• Пульт дистанционного управления UNI
• Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR,
нак ладной датчик температуры TV (только для моделей HW)
• Капиллярный термостат Т1 (только для моделей HW)
• Реле перепада давления на рекуператоре
(только для моделей 1500 с байпасом)
Перечень дополнительных элементов:
Модель Воздушн ые клап аны
ZPVP 450 PW
ZPVP 8 00 PW
ZPVP 10 00 PW
ZPVP 150 0 PW
ZSK 160 – 2 шт. 227-230 -05 – 2 шт. ZSA 160/ 900 – 2 ш т. ZMC 160 – 4 шт. 2 шт.
ZSK 250 – 2 шт. 227-230 -0 5 – 2 шт. ZSA 250/90 0 – 2 шт. ZMC 250 – 4 ш т. 2 шт.
ZSK 315 – 2 шт. 227-230- 05 – 2 шт. ZSA -315/900 – 2 ш т. ZMC 315 – 4 шт. 2 шт.
ZSSK 500x250 – 2 шт. 227-230- 05 – 2 шт. ZSr – 500x250 /1000 – 2 шт. ZFC 500x 250 – 4 шт. 2 шт.
Электроприводы воздушных
кла панов (прито к / выт яжк а)
зилон.рф
Условия испытаний 1200 м
LwA, дБ(А) О бщи й
ко входу 80 69 71 76 74 69 68 65
к выходу 59 52 51 56 50 41 32 27
к окру жен ию 58 69 71 76 74 69 68 65
Шумоглушители Быстроразъёмные хомуты
3
/ч , 15 0 П а Z P V P 150 0 PW
125 250 500 1000 2000 4000 8000
В октавн ых полосах частот :
Реле перепад а давления
PS-500
75
Loading...
