КОМПАКТНЫЕ ПРИТОЧНЫЕ
Схема 1
Число ступеней ( /step/–/step/) на конкретной клеммной колодке определяется числом ступен ей мощности электронагревателя установки.
Схема 3
min
УСТАНОВКИ

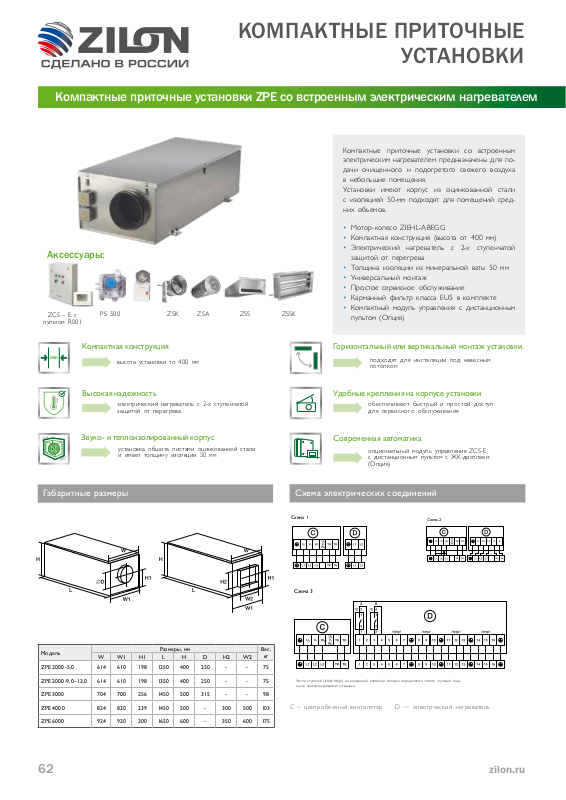

Компактные приточные установки ZPE со встроенным электрическим нагревателем
Компактные приточные установки со встроенным
электрическим нагревателем предназначены для подачи очищенного и подогретого свежего воздуха
в небольшие помещения.
Установки имеют корпус из оцинкованной стали
с изоляцией 50-мм под ходят для помещений средних объемов.
• Мотор-колесо ZIEHL-ABEGG
• Компактная конструкция (высота от 400 мм)
Аксессуары:
ZCS - E c
пультом R001
PS 500
ZSK
ZSA
ZSS
ZSSK
• Электрический нагреватель с 2-х ступенчатой
защитой от перегрева
• Толщина изоляции из минеральной ваты 50 мм
• Универсальный монтаж
• Простое сервисное обслуживание
• Карманный фильтр к ласса EU5 в комплекте
• Компактный модуль управления с дистанционным
пультом (Опция)
Компактная конструкция
высота установ ки то 400 мм
Высокая надежность
элек трический нагреватель с 2-х ст упенчатой
защ итой от перег рева
Звуко- и теплоизолированный корпус
установка обшита листами оцинкованной стали
и имеет толщи ну изоляции 50 мм
Габаритные размеры
Горизонтальный или вертикальный монтаж установки.
подходят для инст аляции под нав есны м
потолком
Удобные крепления на корпусе установки
обеспечи вают быст рый и простой дос туп
для сервисного обслуж ивания
Современная автоматика
опциональный модуль управления ZCS-E
с дистанц ионным пультом с ЖК-ди сплеем
(Оп ция)
Схема электрических соединений
Схема 2
Модель
ZPE 20 00- 5,0 614 610 198 1250 400 250 - - 75
ZPE 20 00-9, 0–12, 0 614 610 198 1350 400 250 - - 75
ZPE 30 00 704 700 256 14 50 500 315 - - 98
ZPE 40 00 824 820 239 14 50 500 - 300 50 0 103
ZPE 60 00 924 920 300 165 0 600 - 350 600 175
W W1 H1 L H D H2 W2
62
Размеры, мм
Вес,
кг
C – центроб ежный вен тил ятор D — электрческий нагрев атель
zilon.ru
Компактные приточные установки ZPE со встроенным электрическим нагревателем
Давление, Па
Расход воздуха, м
/ч
Расход воздуха, м
/ч
Технические характеристики
Электрический нагреватель (400 В / 50 Гц) Вентилятор (400 В / 50 Гц)
Мощность,
кВт
Ступени
нагрева
Потребляемая
мощность,
кВт/сила тока, А
Частота
вращения,
об./мин
Схема
электриче-
ских соеди-
нений
Модель
шкаф а
управления
№ Модель
Макс.
расход
воздуха ,
м3/ч
Макс.
давление,
Па
1 ZPE 2000-5,0 L3 190 0 330 5,0 5 0,93/1,90 138 0 1 ZCS-E6,4-Y1
1 ZPE 2000-9,0 L3 190 0 330 9,0 9 0,93/1,90 138 0 2 ZCS - E15-Y1
1 ZPE 2000-12,0 L3 19 0 0 330 12,0 12 0,93/1,90 138 0 3 ZCS - E15-Y1
2 ZPE 3000-15,0 L3 3200 440 15,0 7,5 +7, 5 1,50/2,60 1310 3 ZCS -E15-Y1
2 ZPE 3000-22,5 L3 3200 440 22,0 15+7, 5 1,50/2,60 1310 3 ZCS-E27-Y1
3 ZPE 40 00-22,5 L3 4550 570 22,5 15+7, 5 2,5/4,10 130 0 3 ZCS-E27-Y3
3 ZPE 40 00-30,0 L3 4550 570 30,0 15+7, 5 +7,5 2, 5/4,10 1300 3 ZCS-E30-Y3
3 ZPE 40 00-45,0 L3 4550 570 45,0 15+15+7,5+7,5 2,5/4,10 1300 3 ZCS - E4 5-Y3
4 ZPE 6000-30,0 L3 6900 78 0 30,0 15+7, 5+7,5 3,7/6 ,0 0 1320 3 ZCS-E30-Y4
4 ZPE 6000-45,0 L3 6900 78 0 45,0 15+15+7,5+7,5 3,7/6,00 13 20 3 ZC S - E45 -Y4
4 ZPE 6000-60,0 L3 6900 78 0 60,0 15+15+15+7,5+7,5 3,7/6,0 0 1320 3 ZCS-E60-Y4
Аэродинамические и акустические характеристики
400
350
300
250
200
150
100
50
0 500 1000 1500 2000
ZPE 2000
3
500
450
400
Давление, Па
350
300
250
200
150
100
50
0 500 1000 1500
2000 2500
ZPE 3000
3000 3500
Расход воздуха, м
3
/ч
Уровень зву ковой мощности LWA, дБ(А) ZPE 20 00 Уровень звуко вой мощности LWA, дБ(А) ZPE 300 0
LwA, дБ (А) О бщи й
ко вход у 69 53 66 62 58 54 54 54 46
к выхо ду 81 56 68 74 77 69 71 70 64
к окру жен ию 58 30 45 55 52 48 48 44 33
600
500
Давление, Па
400
300
200
100
0 1000
63 125 250 500 1000 2000 4000 8000
В окт авн ых пол осах ч асто т:
2000
3000 4000 5000
ZPE 4000
Расход воздуха, м
3
/ч
Уровень зву ковой мощности LWA, дБ(А) ZPE 4000
LwA, дБ (А) О бщи й
ко вход у 72 56 71 65 57 51 51 56 54
к выхо ду 78 56 71 73 73 70 66 64 55
к окру жен ию 64 41 57 62 53 46 52 50 46
63 125 250 500 1000 2000 4000 8000
В окт авн ых пол осах ч асто т:
LwA, дБ (А) О бщи й
ко вход у 74 55 69 71 62 58 56 62 54
к выхо ду 85 57 71 82 77 74 74 74 68
к окру жен ию 64 36 51 63 51 44 42 44 34
800
700
600
Давление, Па
500
400
300
200
100
0 1000 2000 3000
63 125 250 500 1000 2000 4000 8000
Уровень зву ковой мощности LWA, дБ(А) ZPE 6000
LwA, дБ (А) О бщи й
ко вход у 75 62 72 70 65 60 60 63 60
к выхо ду 85 61 73 79 79 77 77 76 66
к окру жен ию 71 45 58 66 61 60 64 66 55
63 125 250 500 1000 2000 4000 8000
В окт авн ых пол осах ч асто т:
ZPE 6000
4000 5000
В окт авн ых пол осах ч асто т:
6000 7000
3
зилон.рф
63
