РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

КАНАЛЬНЫЕ ВЕНТИЛЯТОРЫ

В ИЗОЛИРОВАННОМ КОРПУСЕ ZKAM

Page 2

СОДЕРЖАНИЕ

1. Условные обозначения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

2. Требования по безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3. Область применения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

4. Рекомендуемая структ ура и состав системы вентиляции . . . . . . . . . . . . . . . . . . . . .6

5. Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

6. Массогабаритные показатели и присоединительные размеры . . . . . . . . . . . . . . . . .7

7. Реализация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

8. Транспортировка и хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

9. Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

10. Пусконаладочные работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

11. Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

12. Обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

13. Возможные неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

14. Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

15. Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

16. Cертификация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

17. Гарантийный талон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

18. Отметки о продаже и производимых работах . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

19. Отметка о продаже . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Информация, изложенная в данной инструкции, действительна на момент публикации. Производитель оставляет за собой право изменять технические характеристики изделий с целью улучшения качества без уведомления покупателей.

Page 3

1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ВНИМАНИЕ!

Предупреждение (Внимание!) Игнорирование этого предупреждения может повлечь за собой травму или угрозу жизни и здоровью и/или повреждение агрегата.

ВНИМАНИЕ,

ОПАСНОЕ НАПРЯЖЕНИЕ!

Внимание, опасное напряжение! Игнорирование этого предупреждения может повлечь за собой травму или угрозу жизни и здоровью.

2. ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ

ВНИМАНИЕ!

• Поставляемое устройство может использоваться только в системах вентиляции.

• Не используйте устройство в других целях!

• Используйте только исправные вентиляторы.

• Убедитесь, что изделие не имеет видимых дефектов, например, трещин на корпусе, недостающих винтов или крышек.

• Во время монтажа и обслуживания устройства используйте специальную рабочую одежду и будьте осторожны — углы устройст ва и составляющих частей могу т бы ть острыми и ранящими.

• Устанавливайте устройство надежно, обеспечивая безопасное использование.

• Не используйте устройство во взрывоопасных и агрессивных средах.

• Изделие должно работать в пределах рабочего диапазона параметров, приведенных в технических характеристиках изделия.

• Защита от прикосновения к опасным зонам и от всасывания одежды должна выполняться согласно требованиям действующих стандартов (путем установки защитных решеток и воздуховодов достаточной длины).

• Во время работы агрегата исключите попадание посторонних предметов в воздуховоды. Если же это случится, немедленно отключите агрегат от источника питания. Перед изъятием постороннего предмета убедитесь, что вентилятор остановился и случайное вк лючение агрегата невозможно.

• Лица с ограниченными возможностями органов чувств, а так же с ограниченными физически-

ми или умственными способностями могут управлять изделием только после соответствующего инструктажа или под наблюдением ответственного лица. Запрещается допускать детей к изделию.

• Все изделия, упакованные на заводе, не являются окончательно подготовленными к работе. Использование устройств возможно только после подключения их к воздуховодам или монтажа защитных решеток в отверстиях для забора и удаления воздуха.

• Не допускается монтировать вентиляторы во взрыво-, пожароопасных помещениях и использовать их для транспортировки возду ха с содержанием паров пожароопасных веществ.

ВНИМАНИЕ,

ОПАСНОЕ НАПРЯЖЕНИЕ!

• Все работы с устройством (монтаж, соединения, ремонт, обслуживание) должны выполняться только квалифицированным персоналом. Все электрические работы дол жны выполняться только уполномоченными специалистами-электриками. Предварительно должно быть отключено электропитание.

• Напряжение должно подаваться на устройство через выключатель с разрывом между контактами не менее 3 мм. Вык лючатель и кабель питания дол жны быть подобраны по электрическим данным агрегата. Выключатель напряжения должен быть легкодост упен.

3. ОБЛАСТЬ ПРИМЕНЕНИЯ

Вентиляторы применяю тс я для перемещения возд у ха в кру глых и пр ямоугол ьных каналах систем при точной и вытяжной вентиляции жилых, общественных и производственных помещений.

ВНИМАНИЕ!

Не допускается использовать устройства для транспортировки воздуха:

- содержащего «тяжелую» пыль, муку и т.п.;

- имеющего повышенную влажность (например, в ванных комнатах);

- содержащего пары кислот, спиртов, органических растворителей, лаков и др. вредных примесей (на-

пример, на машиностроительных и химических производствах).

Page 4

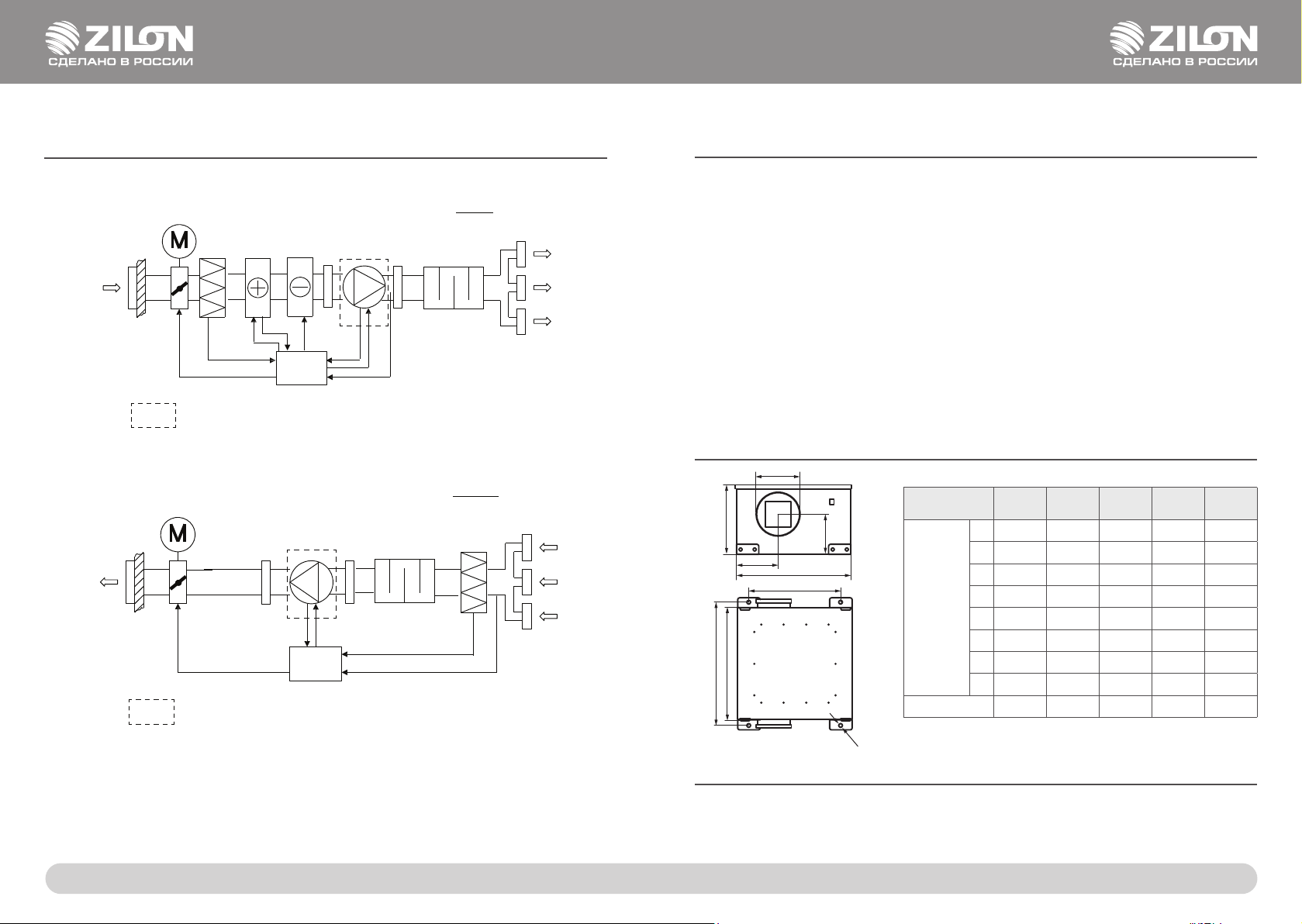

4. РЕКОМЕНДУЕМАЯ СТРУКТУРА

Рекомендуемая структура и состав системы вентиляции

П3

При т ок

П10

П1 П4

П2

П5 П6 П7

П8

П9

СУ

- поставляемое устройс тво

Вытяжка

ØD

И СОСТАВ СИСТЕМЫ ВЕНТИЛЯЦИИ

П3

П1 П4

П2

П5 П6 П7

П8

СУ

При ток

П9

5. ОПИСАНИЕ

Корпус устройств разъемный и изготовлен из композиционного материала. Вентиляторы оборудованы высокоэффективной крыльчаткой с загнутыми назад лопатками, асинхронным двигателем

П10

с внешним ротором, клеммной коробкой. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатели имеют встроенную термозащит у с автоматическим перезапуском.

Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов или однофазных плавных регуляторов скорости. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток рег улятора с запасом 15-20%.

В8

- поставляемое устройство

В7

- поставляемое устройс тво

В5

В6

СУ

В5 В 4

6. МАССОГАБАРИТНЫЕ ПОКАЗАТЕЛИ И

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

В1

В2

В3

Размер, мм

Модель

ZK AM

125 L D

L 400 400 600 694 694

W 410 410 560 694 694

H 246 246 366 4 46 446

M 130 149 170 218 218

N 143 14 3 230 26 9 249

D 125 160 200 250 315

E 440 440 640 734 734

F 330 330 480 614 614

Вес, кг 14 14 28 41 45

Ø12

ZK AM

160 L D

ZK AM

200 L D

ZK AM

250 L D

ZK AM

315 L D

7. РЕАЛИЗАЦИЯ

Устройства реализуются через специализированные и розничные торговые организации.

Page 5

8. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

ВНИМАНИЕ!

Транспортирование и хранение агрегата должны выполняться квалифицированными специалистами с соблюдением требований инструкции по эксплуатации и действующих нормативных документов. Проверьте комплектность поставки по нак ладной и убедитесь в отсу тствии дефектов. Недопоставка или повреждение груза должны быть письменно подтверждены перевозчиком. В противном случае гарантия аннулируется. Изделие следует перемещать в заводской упаковке с помощью подходящего подъемного оборудования или транспортного средства. Будьте осторожны. Не повредите корпус. Во время разгрузки и хранения поставляемых устройств пользуйтесь, при необходимости, подходящей подъемной техникой, чтобы избежать повреждений и ранений.

ВНИМАНИЕ,

ОПАСНОЕ НАПРЯЖЕНИЕ!

Не поднимайте устройства за кабели питания или коробки подключения. Берегите устройства от ударов и перегрузок.

До монтажа храните устройства в заводской упаковке в сухом помещении, температура окружающей среды — межд у +5 °С и +30 °С. Изделие не дол жно подвергаться воздействию резких перепадов температуры. При транспортировке и хранении агрегаты должны быть защищены от грязи и воды.

Не рекомендуется хранить устройства на ск ладе больше одного года. При хранении в течение более одного года следует регулярно рукой проверять легкость вращения рабочего колеса вентил ятора.

и со стороны нагнетания! После установки вентилятора доступ к вращающимся компонентам должен отсутствовать!

• Необходимо обеспечить защит у от соприкосновения с крыльчаткой работающего вентилятора (для этого используются специально изготавливаемые аксессуары или подбирается необходимая длина воздуховода).

• Не подключайте колена вблизи фланцев подключения устройства. Минимальный отрезок прямого воздуховода между устройством и первым разветвлением воздуховодов в канале забора воздуха должен составлять 1хD, а в канале выброса воздуха 3хD, где D – диаметр возду ховода.

• Вентилятор может устанавливаться в любом положении. При подключении воздуховодов обратите внимание на направление воздушного потока, указанное на корпусе изделия.

• Воздух перед подачей в устройство должен быть очищен.

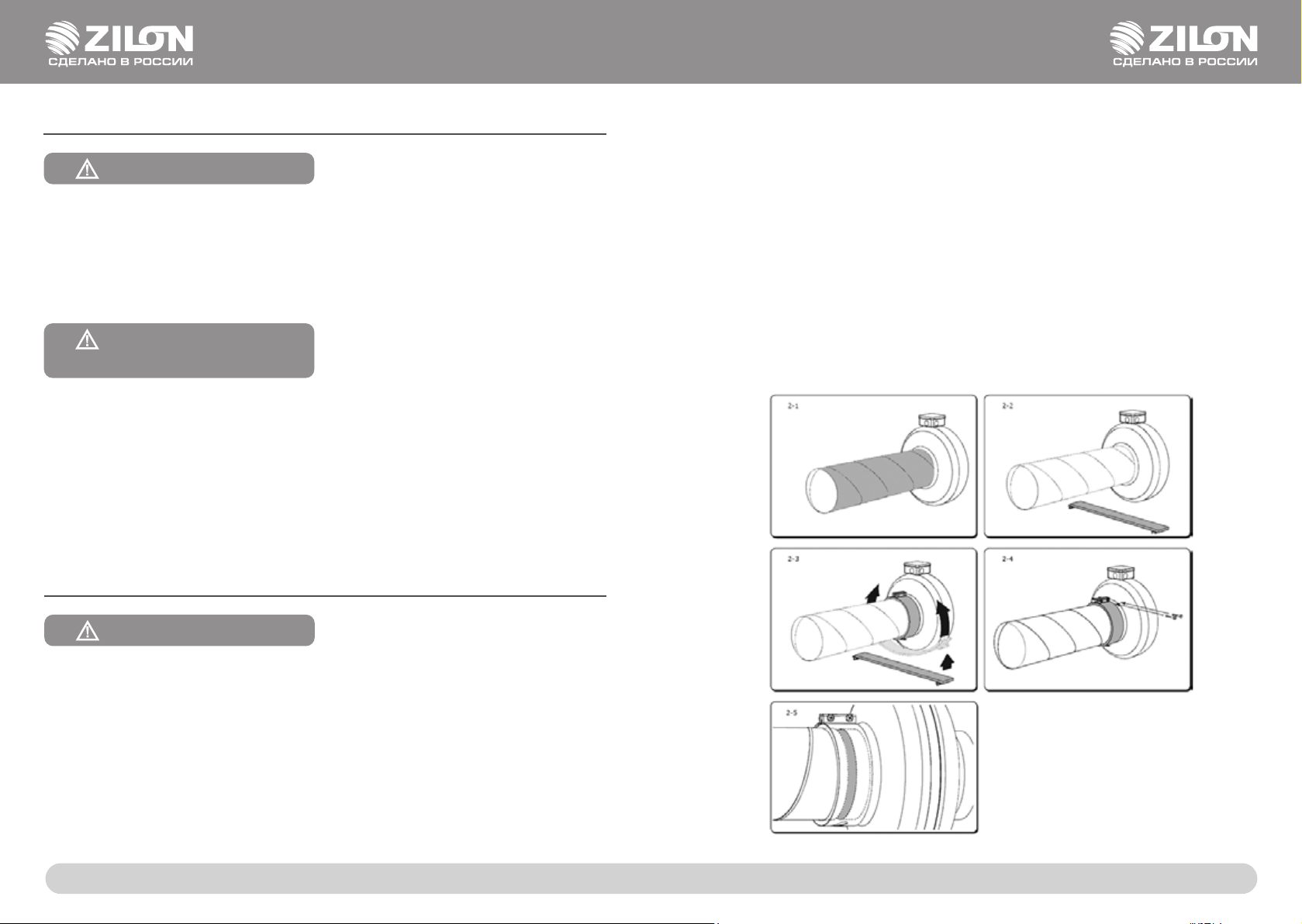

Присоединение к воздуховоду посредством хомута

9. МОНТАЖ

ВНИМАНИЕ!

• Монтаж должен выполняться компетентным персоналом. Вентиляторы устанавливаются внутри помещения. Вентиляторы монтируются в сухих помещениях (без конденсации) в любом положении, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ для обслуживания вентилятора. Перед монтажом необходимо проверить, легко ли вращаются подшипники (проверну ть крыльчатк у рукой).

• Канальный вентилятор в круглом корпусе можно непосредственно монтировать в воздуховод. Запрещается перетягивать крепление вентилятора в воздуховоде. Для монтажа вентилятора рекоменд уется использовать гибкие соединительные вставки, которые существенно сокращают передачу шума в воздуховод. Кабели и провода должны быть проложены таким образом, чтобы выполнялась их защита от механических повреждений и чтобы они не мешали проходу людей. Вентилятор может быть закреплен как со стороны всасывания, так

Page 6

Подключение электропитания

ВНИМАНИЕ,

ОПАСНОЕ НАПРЯЖЕНИЕ!

• Подключение должно производиться квалифицированным персоналом соответствующими инструментами согласно соответствующей схеме соединений.

• Для подключения к электрической сети используется клеммная коробка. Кабель электропитания должен соответствовать мощности вентилятора.

• Автоматический выключатель подбирается так, чтобы его ток срабатывания был в 1,5 раза больше максимального тока устройства (указанного на наклейке изделия).

• Когда скорость вращения регулируется понижением напряжения, ток мотора при низких напряжениях может превысить указанный номинальный ток.

• Необходимо:

• - проверить соответствие электрической сети данным, указанным на вентиляторе;

• - проверить электрические провода и соединения на соответствие требованиям электробезопасности;

• - проверить направление движения возд уха.

• Важно: вентилятор необходимо заземлить.

• Вентиляторы рассчитаны на непрерывную эксплуатацию.

• Система управления не должна допускать экстремальные режимы переключений!

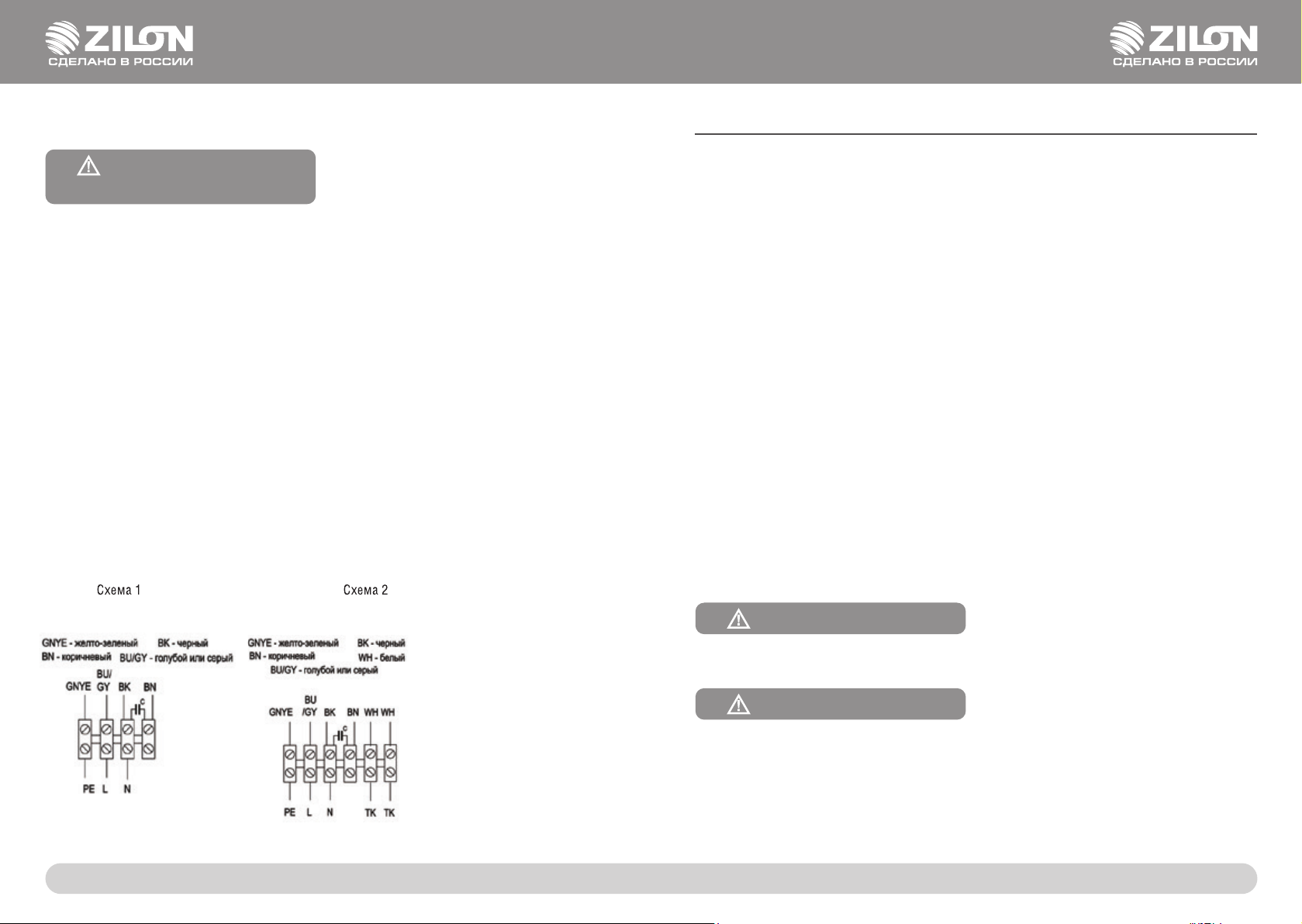

Схемы электрических соединений (1~230 В)

10. ПУСКОНАЛАДОЧНЫЕ РАБОТЫ

Перед пуском в эксплуатацию необходимо замерить параметры электрооборудования в соответствии с действующими нормами и занести в таблицу «Сведения о монтажных и пусконаладочных работах» в конце руководства (либо зафиксировать в акте) следующие параметры:

1. Напряжение сети электропитания. Оно должно соответствовать указанному на устройстве в пределах ±10%, если на табличке не указано иное.

2. Убедиться, что устройство подключено к источнику питания в соответствии со схемой электроподключения, которая приведена в настоящем документе и под крышкой коробки электрических соединений.

3. Сопротивление изоляции обмоток. Оно не должно быть менее 1 МОм.

4. В ходе эксплуатации оборудования не рекомендуется превышать значение температуры воздуха при эксплуатации (+40°С), установленного ГОСТ 15150-69

5. Замерить сопротивление обмоток: для трехфазных электродвигателей должно варьироваться по обмоткам в пределах 10%, для однофазных двигателей сумма сопротивлений двух обмоток (пусковой и рабочей) должна быть равна их общему сопротивлению.

6. Замерить силу тока. Не должна превышать номинального значения (указано на наклейке изделия). Повторный замер провести после обкатки оборудования в течение не менее 4 часов.

7. Убедиться, что двигатель работает плавно, без вибраций и постороннего шума.

8. Убедиться, что направление создаваемого устройством воздушного потока, соответствует направлению (направлениям), указанному на корпусе.

9. Убедиться, что двигатель не перегревается.

10. Замерить параметры электрооборудования в соответствии с действующими нормами и занести в таблицу «Сведения о монтажных и пусконаладочных работах» в конце руководства (либо зафиксировать в акте).

Воспрещается включать и выключать настолько часто, чтобы это вызвало перегрев обмоток двигателя или повреждение изоляции. Максимально допустимые значения температуры обмоток составляют до +110С.

ВНИМАНИЕ!

При использовании ступенчатого регулятора оборотов необходимо проводить замеры температуры обмоток на всех скоростях регулятора. Замер производится после работы электродвигателя на выбранной скорости не менее одного часа.

ВНИМАНИЕ!

При использовании частотных преобразователей д ля нормальной работы вентиляторов в течение всего срока службы следует обеспечить синусоидальное выходное напряжение (фаза на фазу, фаза на защитный провод): между преобразователем и двигателем должны устанавливаться дейст вующие на вс е полюса син усные фильтры. Фил ьт р du /dt (сгла живающие фил ьт ры) нель з я испол ьзовать вместо синусных.

Page 7

После проведения монтажа и пусконаладочных работ рекомендовано произвести обкатку оборудования в течение 72 часов с контролем температуры обмоток и силы тока электродвигател я каждые 12 часов. По факт у проведения обкатки необходимо составить акт с указанием измеренных параметров.

А также необходимо проверить направление вращения вентилятора.

11. ЭКСПЛУАТАЦИЯ

• Для обеспечения надлежащей работы и длительного срока службы агрегата строго соблюдайте все указания, приведенные в эксплуатационной документации.

• Перед началом эксплуатации внимательно изучите и в дальнейшем выполняйте указания на предупреждающих табличках на оборудовании.

• Оборудование, предназначенное для работы в составе системы вентиляции, нельзя эксплуатировать без соединения с системой воздуховодов.

и соблюдать другие требования, перечисленные в настоящем док ументе.

• Порядок очистки:

- снимите крыльчатку (вместе с электродвигателем);

- тщательно осмотрите крыльчатку. У крыльчатки, покрытой пылью или др. материалами, может нарушиться балансировка, что вызывает вибрацию и ускоряет износ подшипников двигателя;

- чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки;

- нельзя применять очистители, абразивы, агрессивные химические вещества и моющие средства, вызывающие коррозию;

- нельзя применять острые предметы и устройства, работающие под высоким давлением;

- нельзя погружать крыльчатку в воду или другую жидкость;

- убедитесь, что крыльчатка не прикасается к корпусу;

- подшипники в случае повреждения подлежат замене.

• Проверка надежности электрических соединений производится не реже 1 раза в год.

12. ОБСЛУЖИВАНИЕ

ВНИМАНИЕ!

• Обслуживание устройства может выполнять только обученный и квалифицированный персонал.

• Подшипники вентилятора обслуживания не требуют.

ВНИМАНИЕ,

ОПАСНОЕ НАПРЯЖЕНИЕ!

• Если перед вентилятором не стоит воздушный фильтр, единственное требование по уходу за вентилятором – очистка крыльчатки. Крыльчатку рекомендуется очищать хотя бы раз в шесть месяцев.

• Перед очисткой необходимо отключить подачу напряжения и заблокировать вык люча тель, чтобы избежать случайного включения во время работы.

• Необходимо подождать, пока полностью прекратится всякое механическое движение, остынет двигатель и разрядятся заряженные конденсаторы.

• Необходимо убедиться, что вентилятор и смонтированные к нему части закреплены прочно и жестко.

• После выполнения обслуживания устройства, при его обратном монтаже в систему воздуховодов необходимо выполнить все те действия, как указано в пунктах «Монтаж» и «Пуск»

13. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

В случае неисправности необходимо выполнить следующее:

• Пр ове рить со отв е тств ие па рам е тро в сети тр ебов ани ям, ук аза нны м на на к лейке изд елия. Пр о верить, пост упает ли ток на клеммную коробк у и двигатель вентилятора.

• Если подача электроэнергии не нарушена, однако устройство не включается, необходимо:

- подождать 10-20 минут, пока остынет двигатель;

- если подача электроэнергии не отключена, но через 10-20 мин. двигатель включается сам, это значит, что сработала автоматическая система теплозащиты. Необходимо обнаружить причину перегрева двигателя и устранить ее.

• Если двигатель через 10-20 мин. сам не включается, необходимо:

- отключить электрический ток и проверить, не заблокирована ли крыльчатка;

- проверить конденсатор однофазных двигателей (по схеме соединений). Если неисправность не удается устранить, обратитесь в сервисный центр.

Page 8

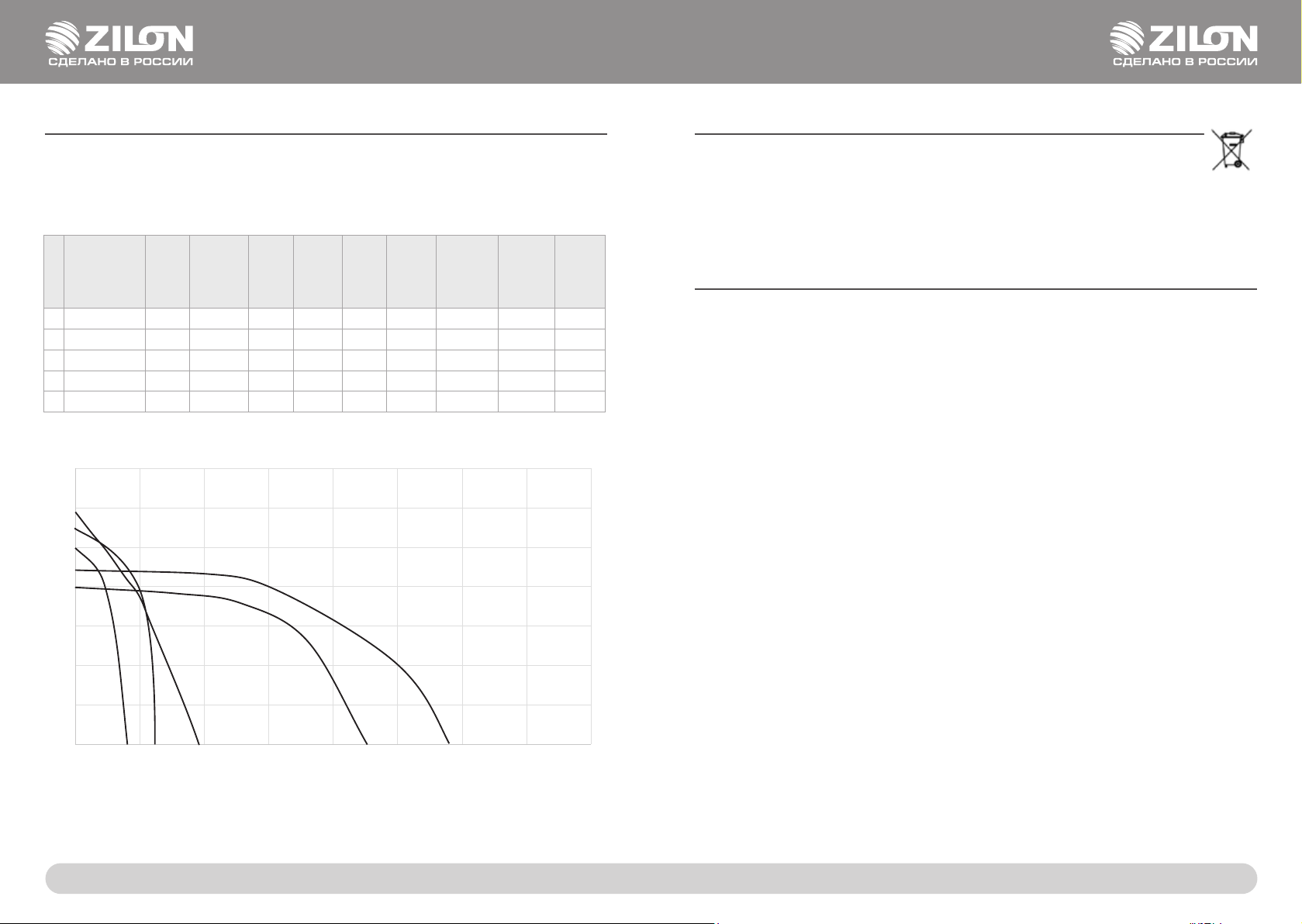

14. ТЕХНИЧЕСКИЕ ДАННЫЕ

Давление, Па

15. УТИЛИЗАЦИЯ

Напряжение питания 230 В, 1 ф., 50 Гц Класс защиты от поражения электротоком I Степень защиты IPX4 Ресурс 20 000 ч. Двигатель IP44

Расход

воздуха

max,

м3/ч

статическое

давление,

№ Модель

ZKAM 125 LD 500 400 220/1/50 0,2 0,83 2350 61/74/51 -30 … +60 1

ZKAM 160 LD 620 550 220/1/50 0,25 1,08 1920 67/79/57 -30 … +60 1

ZKAM 200 LD 970 580 220/1/50 0,15 0,67 2510 64/79/57 -40 … +60 1

ZKAM 250 LD 2200 395 220/1/50 0,91 4 1330 65/79/57 -40 … +60 2

ZKAM 315 LD 2800 440 220/1/50 1,25 5,5 1350 71/82/60 -40 … +60 2

700

600

500

400

300

200

100

Макс.

Па

Элек-

тропи-

тание,

В/Ф/Гц

Энерго-

потре-

бление,

кВт

Макс.

рабочий

ток, А

Частота

вращения,

об./мин

Уровень

звуковой

мощности

вх./вых./окр.

дБ(А)

Темпера-

тура пере-

мещаемого

воздуха,

°С

№

схемы

подклю-

чения

По окончании срока службы агрегат след ует утилизировать. Подробную информацию по утилизации агрегата вы можете получить у представител я местного органа власти.

16. СЕРТИФИКАЦИЯ

Протокол испытаний №МРД/112021/7214 от 11.11.2021 года, выданного Испытательной лаборато рией ООО «МЕРИДИАН», аттестат аккредитации РОСС RU.32001.04ИБФ1.ИЛ16, сроком действия до

24.03.2022.

Декларация обновляется регулярно.

Товар соответствует требованиям нормативных документов: ТР ТС 004/2011 «О безопасности низковольтного оборудования» (Утвержден Решением Комиссии Таможенного союза №768 от 16 августа 2011 года). ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Утвержден Решением Комиссии Таможенного союза №879 от 09 декабря 2011 года). ТР ТС 010/2011 «О безопасности машин и оборудования» (Утвержден Решением Комиссии Таможенного союза №823 от 18 октября 2011 года).

№ декларации: ЕАЭС N RU Д-RU.PA02.В.55590/21.

Срок действия: С 29.11.2021 до 11.11.2026.

(При отсу тствии копии новой декларации в коробке, спрашивайте копию у продавца).

Изготовитель: Общество с ограниченной ответственностью «Завод ВКО». Адрес: 601021, Владимирская область, Киржачский район, город Киржач, микрорайон Красный Октябрь, Первомайская улица, дом 1, корпус штекерный, эт./каб. 1/45.

Сделано в России.

0 500 1000 1500 2000 2500 3000 3500 400

Расход, м³/ч

Page 9

17. ГАРАНТИЙНЫЙ ТАЛОН

ПОЗДРАВЛ ЯЕМ ВАС С ПРИОБРЕТЕНИЕМ!

Внимательно ознакомьтесь с данным док ументом и проследите, чтобы он был правильно и четко заполнен и имел штамп продавца.

Тщательно проверьте внешний вид изделия и его комплектность. Вс е претензии по внешнему вид у и компле кт но ст и предъявл яй те пр од авц у при пок упке из делия.

По всем вопросам, связанным с техобслуживанием изделия, обращ айтесь только в специализиро- ванные организации.

Дополнительную информацию об этом и других издели ях марки Вы можете полу чить у продавца.

УСЛОВИЯ ГАРАНТИИ:

• Настоящим документом покупателю гарантируется, что в случае обнару жения в течение гарантийного срока в пр оданном оборудовании дефектов, обусловленных неправильным производ- ством этого об орудования или его компонентов, и при соблюдении покупателем указанных в доку- менте условий будет произведен бесплатный ремонт оборудования. Документ не ограничивает определенные законом права покупателей, но дополняет и уточняет оговоренные законом поло- жения.

• Для установки (подключения) изделия необходимо обращаться в специализированные органи- зации. Продавец, изготовитель, уполномоченная изготовителем организация, импортер, не несут ответственности за недостатки изделия, возникшие изза его неправильной уст ановки (подключения).

• В конструкцию, комплектацию или технологию изготовления изделия могут быть внесены изме- нения с целью улучшения его характерис тик. Такие изменения вносятся в изделие без предвари- тельного уведомления покупателя и не влекут обязательс тв по изменению (улучшению) ранее вы- пущенных изделий.

• Зап рещае тс я вноси ть в док ум ент как ие -л иб о изменения, а так же стирать или переписывать ука- занные в нем данные. Настоящая гарантия имеет силу, если документ правильно и четко заполнен.

• Гарантия на ус тройство, являюще еся частью системы, осуществляется при наличии над лежаще оформленного паспорта системы или иного документа, содержащего сведения о ее составе, структуре, основных параметрах.

• Для выполнения гарантийного ремонта обращайтесь в специализированны е организации, у ка- занные продавцом.

• Настоящая гарантия действительна только на территории РФ на изделия, купленные на терри- тории РФ.

• Настоящая гарантия действительна при условии соблюдения всех действующих в РФ требований, стандартов и иной нормативно-правовой документации.

НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ:

• на периодическое и сервисное обслуживание оборудования (чистк у и т. п.);

• на детал и отде лки и корпуса, лампы, предохранители и прочие детали, обладающие ограничен- ным сроком использования.

Выполнение уполномоченным сервисным центром ремонтных работ и замена дефектных деталей изделия производятся в сервисном центре или у Покупателя (по усмотрению сервисного центра).

Гарантийный ремонт изделия выполняется в срок не более 45 дней. Указанный выше гарант ийный срок ремонта распрос траняется только на изделия, которые исполь зуются в личных, семейных или домашних целях, не связанных с предпринимательской деятельностью. В случае использования изделия в предпринимательской деятельности, срок р емонт а составляет 3 (три) месяца.

НАСТОЯЩАЯ ГАРАНТИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧАЯХ:

• изменения изделия, в том числе с целью усовершенствования и расширения области его применения;

• если будет изменен или будет неразборчив серийный номер изделия;

• исполь зования изделия не по его прямому назначению, не в соответс твии с его руководством по эксплуатации, в том числе эксплуатации изделия с перегрузкой или совместно со вспомогатель- ным оборудованием, не рекомендованным продавцом, изготовителем, импортером, уполномоченной изготовителем организацией;

• наличия на изделии механических повреждений (сколов, трещин и т. п.), воздействия на изделие чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности или запыленности, концен трированных паров и т. п., есл и это ст ал о причи ной неисп равности из- делия;

• ремонта, наладки, уст ановки, адаптации или пуска изделия в эксплуатацию не уполномоченными на то организациями или лицами;

• стихийных бедствий (пожар, наводнение и т. п.) и друг их причин, на хо дящ их ся вне конт рол я пр о - дав ца, изготовителя, импортера, уполномоченной изготовителем организации;

• неправильного выполнения электрических и прочих соединений, а также неиспр авностей (несо - ответствия рабочих параметров указанным в руководстве) внешних с етей;

• дефек тов, возникших вследствие воздействия на изделие посторонних предметов, жидкостей, насекомых и продук тов их жизнедеятельности и т. д.;

• неправильного хранения изделия;

• дефек тов системы, в которой изделие использовалось как элемент этой сис темы;

• дефектов, возникших вследствие невыполнения покупателем руководства по эксплуатации оборудования.

ОСОБЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ

Настоящая гарантия не предост авляется, когда по требованию или желанию покупателя, в нарушение действующих в РФ требований, стандартов и иной нормативно-правовой документации:

• было неправильно подобрано и куплено оборудование кондиционирования и вентиляции для конкретного помещения;

• были неправильно смонтированы элементы купленного оборудования.

Примечание: в соответствии со ст. 26 Жилищного кодекса РФ и Постановлением правительс тва г Москвы.

73-ПП от 08.02.2005 (д ля г. Москвы) пок упатель обязан согласовать монтаж купленного оборудования с эксплуатирующей организацией и компетентными органами исполнительной власти субъ ект а федерации. Прод авец, изготовитель, импортер, уполномоченная изготовителем организация снимают с себя всякую ответственность за неблагоприятные последствия, связанные с использованием купленного оборудования без утвержденного плана монтажа и разрешения вы- шеуказанных организаций.

В соответствии с п. 11 приведенного в Постановлении Правительст ва РФ № 55 от 19.01.1998 г.

«Перечня непродовольственных товаров надлежащего качества, не подлежащих возврату или об- мену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплекта- ции» покупатель не вправе требовать обмена купленного изделия в порядке ст. 502 ГК РФ, а поку- патель- потребитель — в порядке ст. 25 Закона РФ «О защи те прав потреби телей».

Page 10

18. ОТМЕТКИ О ПРОДАЖЕ И ПРОИЗВОДИМЫХ РАБОТАХ

Сведения о монтажных и пусконаладочных работах* Адрес монтажа:

Изделие, вид

работ

Дата

(наименование, адрес,

телефон, номер лицензии,

печать)

*- при наличии актов сдачи -приемки мон тажных и пусконаладочных работ заполнять не обязательно.

Сведения о ремонте

Организация-исполнитель

Сервисная организация

(наименование, адрес, те-

лефон, номер лицензии,

печать)

Изделие

Дата

начала

ремонта

Напряжение сети, сопротив- ление обмоток, сопротивление

изоляции обмоток,

сила тока

Дата

ния

Замененные

детали

оконча-

ремонта

Мастер (Ф.И.О.,

подпись)

Мастер

(Ф.И.О.,

подпись)

Работу принял

(Ф.И.О.,

подпись)

Работу принял

(Ф.И.О.,

подпись)

Окт. Нояб. Дек.

Отметка о выполнении работ

Фев. Март Апрель Май Июнь Июль Август Сент.

Янв.

Сведения о сервисном обслуживании вентиляционной системы

сячно,

Наименование работ

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

20 год

при вод.нагреве ежеквартально)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежеме-

очистка теплообменников (не реже 1 р. в год)

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

20 год

сячно,

или замена фильтров (не реже 1 р. в 3 мес.)

при вод.нагреве ежеквартально)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежеме-

очистка теплообменников (не реже 1 р. в год)

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

20 год

сячно,

или замена фильтров (не реже 1 р. в 3 мес.)

при вод.нагреве ежеквартально)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов( не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежеме-

очистка теплообменников (не реже 1 р. в год)

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

20 год

сячно,

или замена фильтров (не реже 1 р. в 3 мес.)

при вод.нагреве ежеквартально)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежеме-

очистка теплообменников (не реже 1 р. в год)

Page 11

19. ОТМЕТКА О ПРОДАЖЕ

Модель Серийный номер Дата изготовления

Окт. Ноя б. Д ек.

Срок гарантии, мес.

12 мес. с момента продажи, но не более 36 мес. с момента изготовления.

Общество с ограниченной ответственностью «Завод ВКО». Адрес: 601021,

Изготовитель

Владимирская область, Киржачский район, город Киржач, микрорайон Красный Октябрь, Первомайская улица, дом 1, корпус штекерный, эт./каб. 1/45. Сделано в России.

Покупатель Дата продажи

……………………………………………………………………....................……………

………………………………………………………..........................……………………

(наименование, адрес, телефон)

Отметка о выполнении работ

Продавец

…………………………......................… (………………………………..……….……..)

(подпись уполномоченного лица) (Ф.И.О.)

М.П.

Фев. Март Апрель Май Июнь Июль Август Сент.

Сведения о сервисном обслуживании вентиляционной системы

Янв.

20 год

Наименование работ

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)

очистка теплообменников (не реже 1 р. в год)

20 год

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)

очистка теплообменников (не реже 1 р. в год)

20 год

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)

очистка теплообменников (не реже 1 р. в год)

20 год

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)

очистка теплообменников (не реже 1 р. в год)

Page 12

Page 13

zilon.ru
