ZILON ZFOKr 100, ZFOKr 160 User guide [ru]

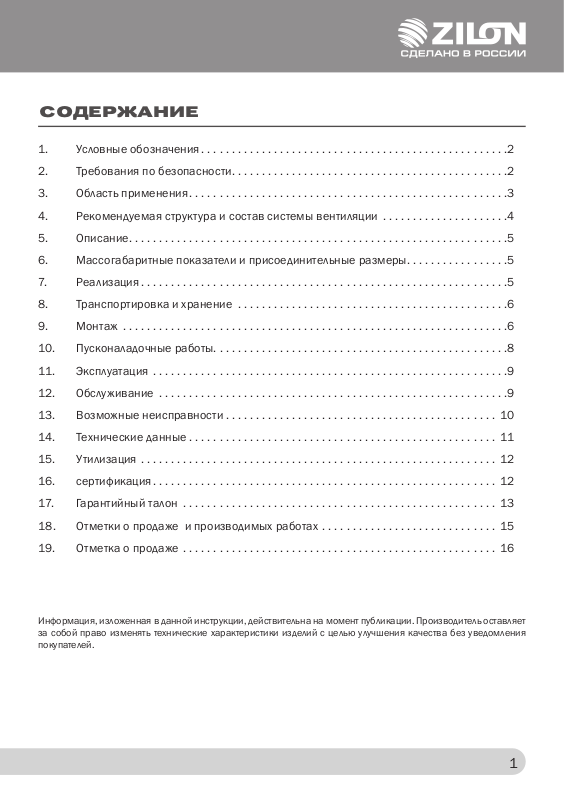

СОДЕРЖАНИЕ

1. Условные обозначения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Требования по безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

3. Область применения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

4. Рекомендуемая структура и состав системы вентиляции . . . . . . . . . . . . . . . . . . . . .4

5. Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

6. Массогабаритные показатели и присоединительные размеры . . . . . . . . . . . . . . . . .5

7. Реализация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

8. Транспортировка и хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

9. Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

10. Пусконаладочные работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

11. Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

12. Обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

13. Возможные неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

14. Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

15. Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

16. сертификация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

17. Гарантийный талон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

18. Отметки о продаже и производимых работах . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

19. Отметка о продаже . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Информация, изложенная в данной инструкции, действительна на момент публикации. Производитель оставляет
за собой право изменять технические характеристики изделий с целью улучшения качества без уведомления
покупателей.

1

1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ВНИМАНИЕ!

Предупреждение (Внимание!) Игнорирование этого предупреждения может повлечь за собой травму
или угрозу жизни и здоровью и/или повреждение агрегата.

ВНИМАНИЕ,

ОПАСНОЕ НАПРЯЖЕНИЕ!

Внимание, опасное напряжение! Игнорирование этого предупреждения может повлечь за собой трав­му или угрозу жизни и здоровью.

2. ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ

ВНИМАНИЕ!

• Поставляемое устройство может использоваться только в системах вентиляции.

• Не используйте устройство в других целях!

• Используйте только исправные вентиляторы.

• Убедитесь, что изделие не имеет видимых дефектов, например, трещин на корпусе, недоста­ющих винтов или крышек.

• Во время монтажа и обслуживания устройства используйте специальную рабочую одежду и
будьте осторожны — углы устройства и составляющих частей могут быть ос трыми и ранящими.

• Устанавливайте устройство надежно, обеспечивая безопасное использование.

• Не используйте устройство во взрывоопасных и агрессивных средах.

• Изделие должно работать в пределах рабочего диапазона параметров, приведенных в техни­ческих характеристиках изделия.

• Защита от прикосновения к опасным зонам и от всасывания одежды должна выполнять­ся согласно требованиям действующих стандартов (путем установки защитных решеток
и воздуховодов достаточной длины).

• Во время работы агрегата исключите попадание посторонних предметов в воздуховоды. Если
же это случится, немедленно отключите агрегат от источника питания. Перед изъятием посто­роннего предмета убедитесь, что вентилятор остановился и случайное включение агрегата
невозможно.

• Лица с ограниченными возможностями органов чувств, а так же с ограниченными физически-

2

ми или умственными способностями могу т управлять изделием только после соответствую­щего инструктажа или под наблюдением ответственного лица. Запрещается допускать детей
к изделию.

• Все изделия, упакованные на заводе, не являются окончательно подготовленными к работе.
Использование устройств возможно только после подключения их к воздуховодам или монта­жа защитных решеток в отверстиях для забора и удаления воздуха.

• Не допускается монтировать вентиляторы во взрыво-, пожароопасных помещениях и использо­вать их для транспортировки воздуха с содержанием паров пожароопасных веществ.

ВНИМАНИЕ,

ОПАСНОЕ НАПРЯЖЕНИЕ!

• Все работы с устройством (монтаж, соединения, ремонт, обслуживание) должны выполнять­ся только квалифицированным персоналом. Все электрические работы должны выполняться
только уполномоченными специалистами-электриками. Предварительно должно быть отклю­чено электропитание.

• Напряжение должно подаваться на устройство через выключатель с разрывом между контак­тами не менее 3 мм. Выключатель и кабель питания должны быть подобраны по элек триче­ским данным агрегата. Выключатель напряжения должен быть легкодост упен.

3. ОБЛАСТЬ ПРИМЕНЕНИЯ

Вентилят оры применяю тся для перемещения возду ха в круглых и прямоугол ьных канала х систем при­точной и вытяжной вентиляции жилых, общественных и производственных помещений.

ВНИМАНИЕ!

Не допускается использовать устройства для транспортировки воздуха:

- содержащего «тяжелую» пыль, муку и т.п.;

- имеющего повышенную влажность (например, в ванных комнатах);

- содержащего пары кислот, спиртов, органических растворителей, лаков и др. вредных примесей (на-

пример, на машиностроительных и химических производствах).

3

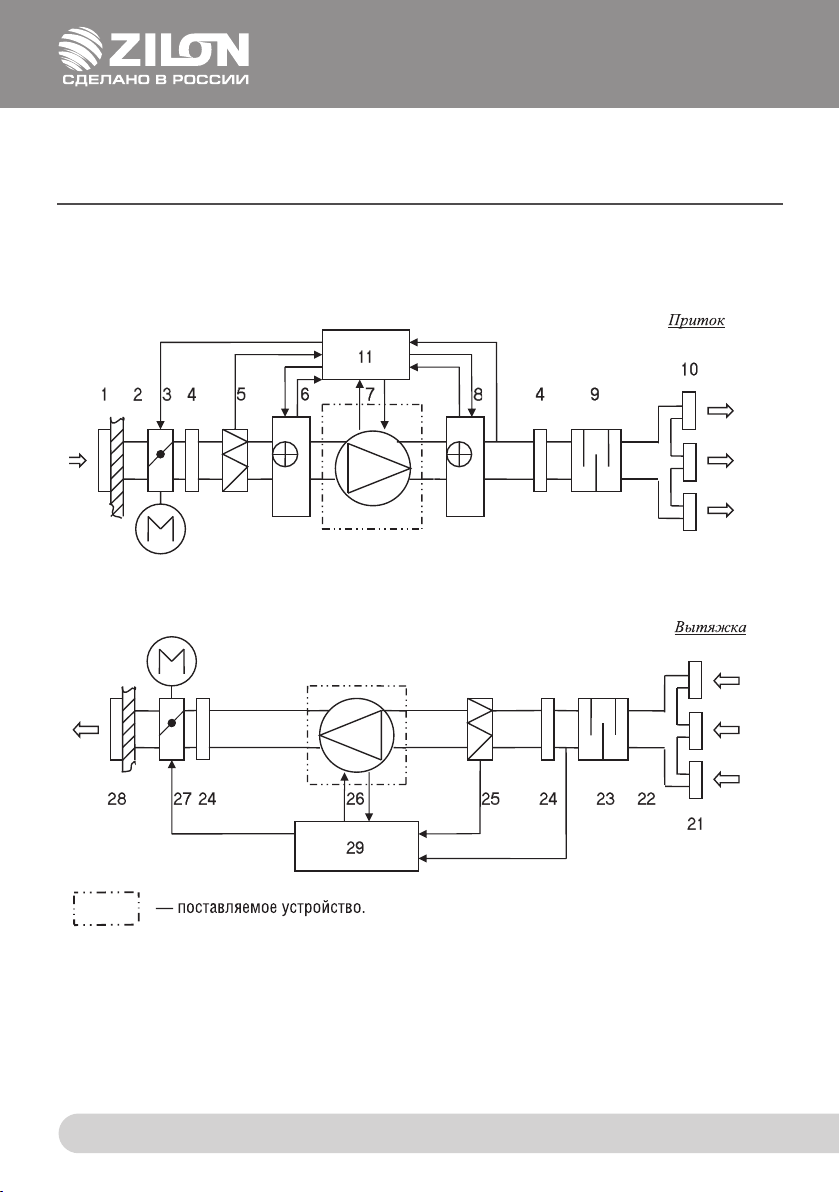

4. РЕКОМЕНДУЕМАЯ СТРУКТУРА

И СОСТАВ СИСТЕМЫ ВЕНТИЛЯЦИИ

4

5. ОПИСАНИЕ

Канальные вентиляторы ZFOKr, выпускающиеся в типоразмерах 100 и 160 мм, имеют максимально
компактную конструкцию: толщина вентиляторов не превышает 200 мм. Корпус вентиляторов изго­товлен из оцинкованной стали.

Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками и ассин­хр онным двигател ем с внешн им ротором IP4 4, клеммная кор об ка IP44. Рабоч ее колесо устан олвлено
методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим ко­лесом статически и динамически сбалансированы.

Шариковые подшипники двигателя не требуют техобслуживания. Двигатели имеют встроенное термо­реле с автоматическим перезапуском.

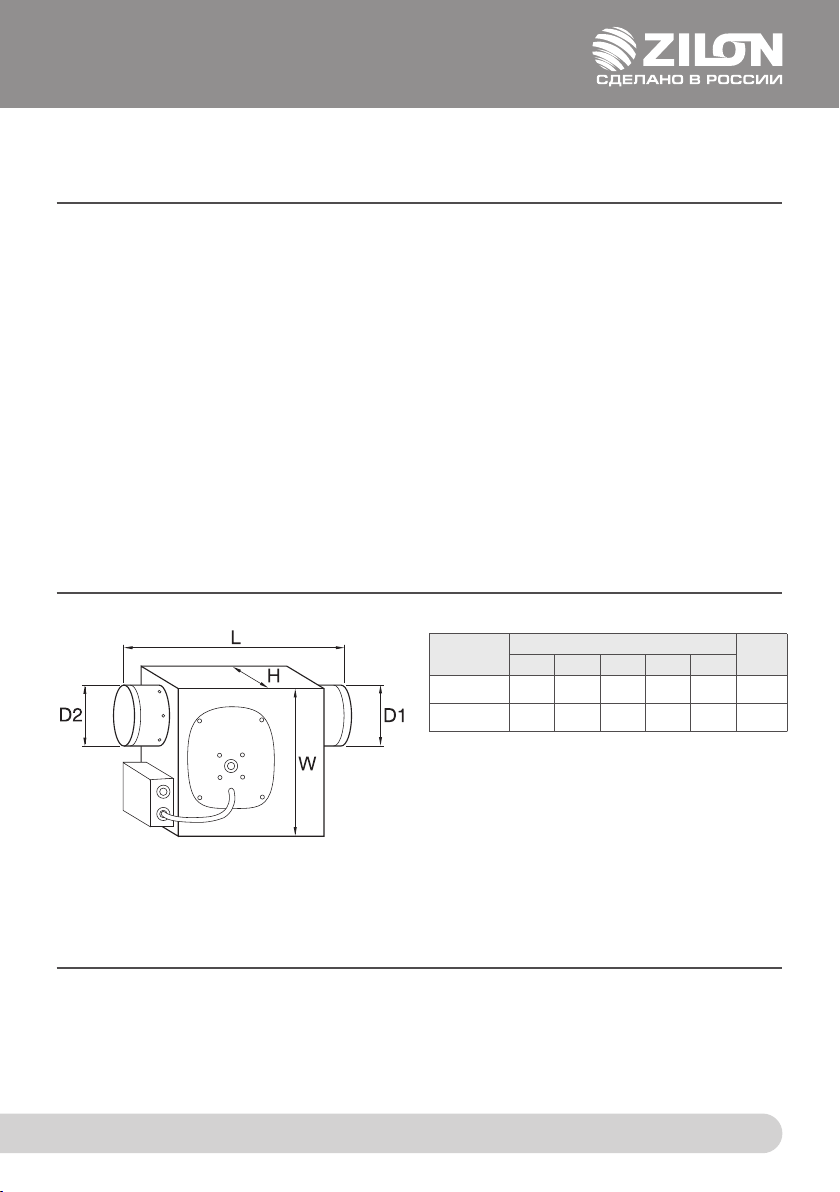

6. МАССОГАБАРИТНЫЕ ПОКАЗАТЕЛИ

И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Модель

ZFOKr 100 295 367 123 100 100 4

ZFOKr 160 301 362 190 160 160 6

РАЗМЕРЫ, мм

L D H D1 D2

7. РЕАЛИЗАЦИЯ

Устройства реализуются через специализированные и розничные торговые организации.

ВЕС ,

кг

5

8. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

ВНИМАНИЕ!

Транспортирование и хранение агрегата должны выполняться квалифицированными специали­стами с соблюдением требований инструкции по эксплуатации и действующих нормативных до­кументов. Проверьте комплек тность поставки по нак ладной и убедитесь в отсутствии дефектов.
Недопоставка или повреждение груза должны быть письменно подтверждены перевозчиком.
В противном случае гарантия аннулируется. Изделие следует перемещать в заводской упаковке
с помощью подходящего подъемного оборудования или транспортного средства. Будьте осторожны.
Не повредите корпус. Во время разгрузки и хранения пос тавл яемых устройств пользуйтесь, при необ­ходимости, подходящей подъемной техникой, чтобы избежать повреждений и ранений.

ВНИМАНИЕ,

ОПАСНОЕ НАПРЯЖЕНИЕ!

Не поднимайте устройства за кабели питания или коробки подключения. Берегите устройства от уда­ров и перегрузок.

До монтажа храните устройства в заводской упаковке в сухом помещении, температура окружающей
среды — между +5 °С и +30 °С. Изделие не должно подвергаться воздействию резких перепадов темпе­ратуры. При транспортировке и хранении агрегаты должны быть защищены от грязи и воды.

Не рекомендуется хранить устройства на складе больше одного года. При хранении в течение более
одного года следует регулярно рукой проверять легкость вращения рабочего колеса вентилятора.

9. МОНТАЖ

ВНИМАНИЕ!

• Монтаж должен выполняться компетентным персоналом. Вентиляторы устанавливаются внутри
помещения. Вентиляторы монтируются в сухих помещениях (без конденсации) в любом поло­жении, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ
для обслуживания вентилятора. Перед монтажом необходимо проверить, легко ли вращаются
подшипники (провернуть крыльчатку рукой).

6

Подключение электропитания

ВНИМАНИЕ,

ОПАСНОЕ НАПРЯЖЕНИЕ!

• Подключение должно производиться квалифицированным персоналом соответствующими ин­струментами согласно соответствующей схеме соединений.

• Для подключения к электрической сети используется клеммная коробка. Кабель электропита­ния должен соответствовать мощности вентилятора.

• Ав то ма тический вы ключат ел ь подби рается так, что бы его то к срабаты вания был в 1,5 раза боль­ше максимального тока устройства (указанного на наклейке изделия).

• Когда скорость вращения рег улируется понижением напряжения, ток мотора при низких напря­жениях может превысить указанный номинальный ток.

• Необходимо:

• - проверить соответствие элек трической сети данным, указанным на вентиляторе;

• - проверить электрические провода и соединения на соответствие требованиям электро-без­опасности;

• - проверить направление движения воздуха.

• Важно: вентилятор необходимо заземлить.

• Вентиляторы рассчитаны на непрерывную эксплуатацию.

• Система управления не должна допускать экстремальные режимы переключений!

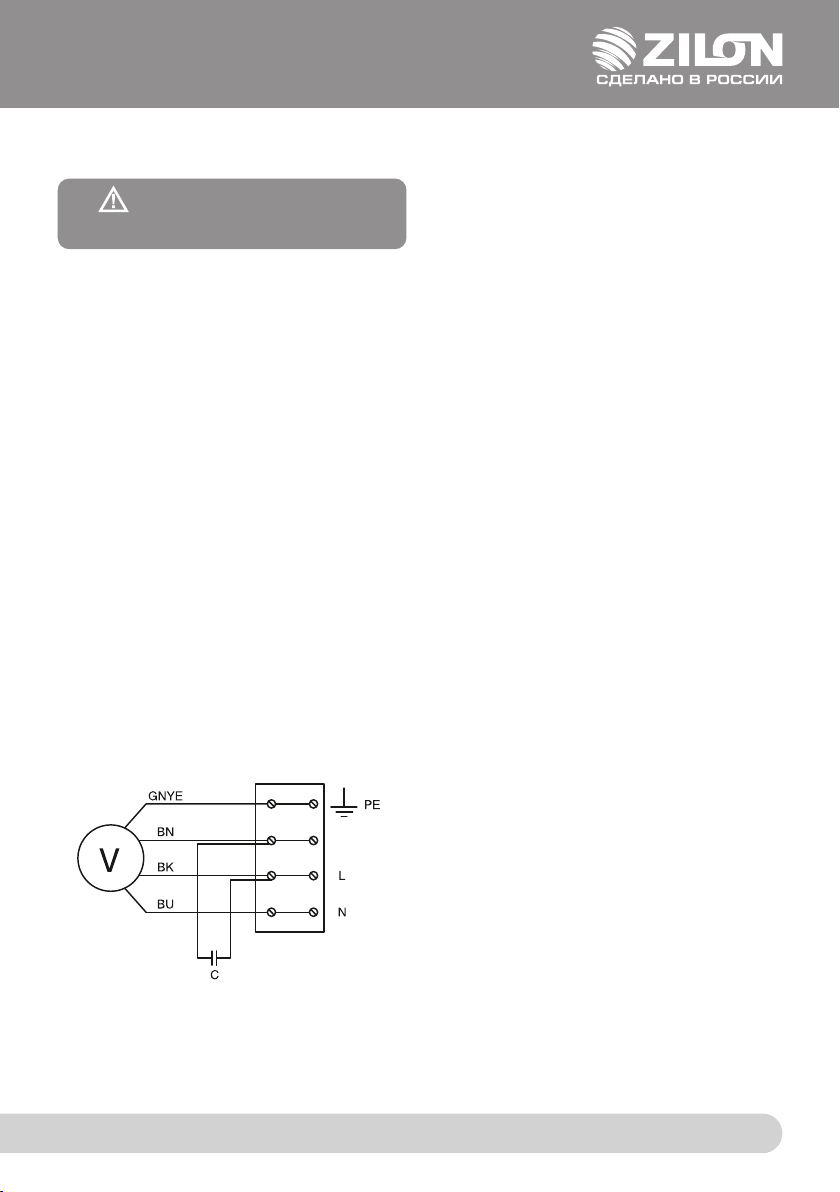

Схемы электрических соединений (1~230 В)

GNYE — зелено-желтый;
BN — коричневый;
BK — черный;
BU — синий.

7

10. ПУСКОНАЛАДОЧНЫЕ РАБОТЫ

Перед пуском в эксплуатацию необходимо замерить параметры электрооборудования в соответствии
с действующими нормами и занести в таблицу «Сведения о монтажных и пусконаладочных работах»
в конце руководства (либо зафиксировать в акте) следующие параметры:

1. Напряжение сети электропитания. Оно дол жно соответствовать указанному на устройстве
в пределах ±10%, если на табличке не указано иное.

2. Убедиться, что устройство подключено к источник у питания в соответствии со схемой элек тро­подключения, которая приведена в настоящем документе и под крышкой коробки электрических
соединений.

3. Сопротивление изоляции обмоток. Оно не дол жно быть менее 1 МОм.

4. В ходе эксплуат ации оборудования не рекомендуется превышать значение температуры возду­ха при эксплуатации (+40°С), установленного ГОСТ 15150-69

5. Замерить сопротивление обмоток: для трехфазных электродвигателей должно варьироваться
по обмоткам в пределах 10%, для однофазных двигателей сумма сопротивлений двух обмоток
(пусковой и рабочей) должна быть равна их общему сопротивлению.

6. Замерить силу тока. Не должна превышать номинального значения (указано на наклейке изде­лия). Повторный замер провести после обкатки оборудования в течение не менее 4 часов.

7. Убедиться, что двигатель работает плавно, без вибраций и постороннего шума.

8. Убедиться, что направление создаваемого устройством воздушного потока, соответствует на­правлению (направлениям), указанному на корпусе.

9. Убедиться, что двигатель не перегревается.

10. Замерить параметры электрооборудования в соответствии с действующими нормами
и занести в таблицу «Сведения о монтажных и пусконаладочных работах» в конце руководства
(либо зафиксировать в ак те).

Воспрещается включать и выключать настолько часто, чтобы это вызвало перегрев обмоток дви­гателя или повреждение изоляции. Максимально допустимые значения температуры обмоток со­ставляют до +110С.

ВНИМАНИЕ!

При использовании ступенчатого регулятора оборотов необходимо проводить замеры температу­ры обмоток на всех скоростях регулятора. Замер производится после работы электродвигателя на
выбранной скорости не менее одного часа.

ВНИМАНИЕ!

При использовании частотных преобразователей для нормальной работы вентиляторов в тече­ние всего срока службы следует обеспечить синусоидальное выходное напряжение (фаза на фазу,
фаза на защитный провод): между преобразователем и двигателем должны устанавливаться дей­ст ву ющие на все полюса синус ные фильтры. Фильтр du/dt (сглажива ющие фи льтры) нел ьз я ис поль­зовать вместо синусных.

8

После проведения монтажа и пусконаладочных работ рекомендовано произвести обкатку обору­дования в течение 72 часов с контролем температуры обмоток и силы тока элек тродвигателя каж­дые 12 часов. По факт у проведения обкатки необходимо составить акт с указанием измеренных
параметров.

А также необходимо проверить направление вращения вентилятора.

11. ЭКСПЛУАТАЦИЯ

• Для обеспечения надлежащей работы и длительного срока службы агрегата строго соблюдайте
все указания, приведенные в эксплуатационной документации.

• Перед началом эксплуатации внимательно изучите и в дальнейшем выполняйте указания на
предупреждающих табличках на оборудовании.

• Оборудование, предназначенное для работы в составе системы вентиляции, нельзя эксплуа­тировать без соединения с системой возд уховодов.

12. ОБСЛУЖИВАНИЕ

ВНИМАНИЕ!

• Обслуживание устройства может выполнять только обученный и квалифицированный персо­нал.

• Подшипники вентилятора обслуживания не требуют.

ВНИМАНИЕ,

ОПАСНОЕ НАПРЯЖЕНИЕ!

• Если перед вентилятором не стоит воздушный фильтр, единственное требование по ухо ­ду за вентилятором – очистка крыльчатки. Крыльчатку рекомендуется очищать хотя бы раз
в шесть месяцев.

• Перед очисткой необходимо отключить подачу напряжения и заблокировать выключа тель,
чтобы избежать случайного включения во время работы.

• Необходимо подождать, пока полностью прекратится всякое механическое движение, осты­нет двигатель и разряд ятся заряженные конденсаторы.

• Необходимо убедиться, что вентилятор и смонтированные к нему части закреплены прочно
и жестко.

9

• После выполнения обслуживания устройства, при его обратном монтаже в систему возду­ховодов необходимо выполнить все те действия, как указано в пунктах «Монтаж» и «Пуск»
и соблюдать другие требования, перечисленные в настоящем документе.

• Порядок очистки:

- снимите крыльчатк у (вместе с элек тродвигателем);

- тщательно осмотрите крыльчатку. У крыльчатки, покрытой пылью или др. материалами, мо-

жет нарушиться балансировка, что вызывает вибрацию и ускоряет износ подшипников дви­гателя;

- чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки;

- нельзя применять очистители, абразивы, агрессивные химические вещества и моющие

средства, вызывающие коррозию;

- нельзя применять острые предметы и устройства, работающие под высоким давлением;

- нельзя погружать крыльчатку в воду или другую жидкость;

- убедитесь, что крыльчатка не прикасается к корпусу;

- подшипники в случае повреждения подлежат замене.

• Проверка надежности электрических соединений производится не реже 1 раза в год.

13. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

В случае неисправности необходимо выполнить следующее:

1. Проверить, поступает ли напряжение на клеммную колодку и двигатель вентиля­тораю

2. Отключить напряжение и проверить, что крыльчатка не заблокирована.

3. При срабатывании термозхащиты необходимо отключить напряжение, подо­ждать, пока двигатель остынет, и устранить причину перегрева.

4. Проверить конденсатор однофазных двигателей (по схеме соединений).

5. При частом срабатывании автоматического выключателя проверить соответ­ствие параметров автоматичесокго выключателя параметрам вентилятора, про­верить изоляцию кабелей и проводов, заземление, убедиться, что параметры сети
электропитания соответствуют данным, указанным на вентиляторе

Если неисправности не удается устранить, обратитесь в сервисный центр.

10

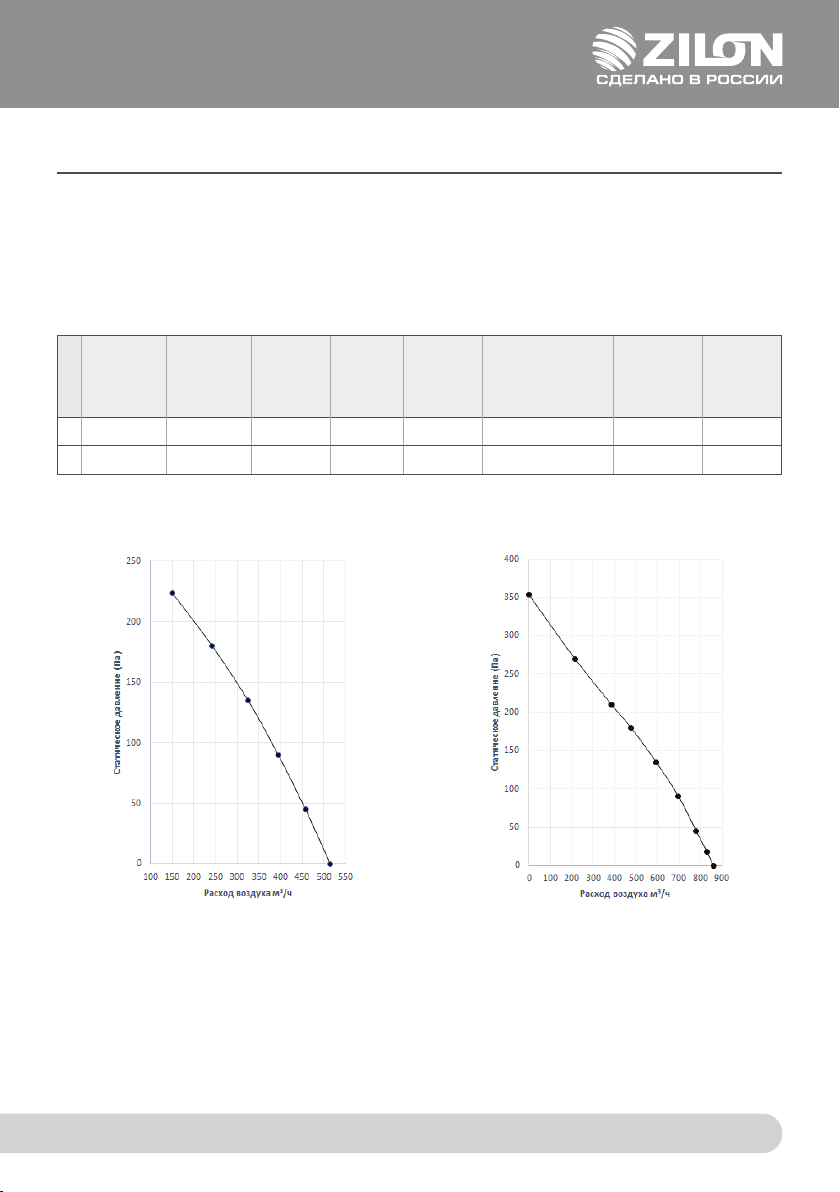

14. ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение питания 230 В, 1 ф., 50 Гц
Класс защиты от поражения электротоком II
Степень защиты IPX4
Ресурс 20 000 ч.
Двигатель IP44

№ Модель

1 ZFOКr 100 230 59 0,26 2380 52/67 - 25 …+6 0 2

2 ZFOКr 160 230 85 0, 37 2500 54/69 - 25 …+6 0 2

Напряжение

питания, В

(5 0 Гц)

Мощность,

ZFOКr 100 ZFOКr 160

Рабочий

Вт

ток, А

Частота

вращения,

об/мин

Уровень звуковой

мощности, вх./вых./

через корпус при

n max, дБ(А)

Температура

перемещае-

мого в озду ха,

°С

Номинал

конденсато-

ра, мкф

11

15. УТИЛИЗАЦИЯ

По окончании срока слу жбы агрегат следует утилизировать. Подробную информацию
по утилизации агрегата вы можете получить у представителя местного органа власти.

16. СЕРТИФИКАЦИЯ

Протоколы испытаний №МРД/112021/7214 от 11.11.2021 года, выданного Испытательной лабора­торией ООО «МЕРИДИАН», аттестат аккредитации РОСС RU.32001.04ИБФ1.ИЛ16 сроком действия до

24.03.2022 года.

Декларация обновляется регулярно.

Товар соответствует требованиям нормативных документов:
ТР ТС 01/2011 «О безопасности низковольтного оборудования»
(Утвержден Решением Комиссии Таможенного союза №768 от 16 августа 2011 года).
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
(Утвержден Решением Комиссии Таможенного союза №879 от 09 декабря 2011 года).
ТР ТС 010/2011 «О безопасности машин и оборудования»
(Утвержден Решением Комиссии Таможенного союза №823 от 18 ок тября 2011 года).

№ декларации: ЕАЭС N RU Д-RU.PA02.B.55590/21

Срок действия: c 29.11.2021 до 11.11.2026.

(При отсу тствии копии новой декларации в коробке, спрашивайте копию у продавца)

Изготовитель:

Общество с ограниченной ответственностью «ЗАВОД ВКО». Россия, Владимирская область, Кир­жачский район, микрорайон Красный Ок тябрь, город Киржач, улица Первомайская, дом 1, строение
Корпус Штекерный, кабинет 45.

Сделано в России

12

17. ГАРАНТИЙНЫЙ ТАЛОН

ПОЗДРАВЛ ЯЕМ ВАС С ПРИОБРЕТЕНИЕМ!

Внимательно ознакомьтесь с данным док ументом и
проследите, чтобы он был правильно и четко заполнен
и имел штамп продавц а.

Тщательно проверьте внешний вид изделия и его ком­плектность. Все претензии по внешнему виду и ком­плектности предъявляйте продавц у при покупке изде­лия.

По всем вопросам, связанным с техобслуживанием
изделия, обращайте сь только в специализиро- ванные
организации.

Дополнительную информацию об этом и других издели­ях марки Вы можете получить у продавца.

УСЛОВИЯ ГАРАНТИИ:

• Настоящим документом покупателю гарантирует­ся, что в случае обнаружения в течение гарантий­ного срока в пр оданном оборудовании дефек тов,
обусловленных неправильным производ- ством
этого об орудования или его компонентов, и при
соблюдении покупателем указанных в доку- мен­те условий будет произведен бесплатный ремонт
оборудования. Документ не ограничивает опреде­ленные законом права покупателей, но дополняет
и уточняет оговоренные законом поло- жения.

• Для установки (подключения) изделия необходимо
обращаться в специализир ованные орг ани- зации.
Продавец, изготовитель, уполномоченная изгото­вителем организация, импортер, не несут ответ­ственности за недостатки изделия, возникшие из­за его неправильной установки (подключения).

• В конструкцию, комплектацию или технологию из­готовления изделия могу т быть внесены изме- не­ния с целью улучшения его характеристик. Такие
изменения вносятся в изделие без предвари- тель­ного уведомления покупателя и не влекут обяза­тельс тв по изменению (улучшению) ранее вы- пу­щенных изделий.

• Запрещаетс я вносить в док умент как ие-либо изм е­нения, а также стирать или переписывать ука- зан­ные в нем данные. Настоящая гарантия имеет силу,
если документ правильно и четко заполнен.

• Гарантия на устройство, являющееся частью си­стемы, осуществляется при наличии надлежаще
оформленного паспорта системы или иного доку­мента, содержащего сведения о ее сост аве, стру к­туре, основных параметра х.

• Для выполнения гарантийного ремонта обращай­тесь в специализированные организации, ука- зан­ные продавцом.

• Настоящ ая гарантия действительна только на тер­ритории РФ на изделия, купленные на терри- тории
РФ.

• Настоящая гарантия действительна при условии
соблюдения всех действующих в РФ требований,
стандартов и иной нормативно-правовой докумен­тации.

НАСТОЯЩАЯ ГАРАНТИЯ
НЕ РАСПРОСТРАНЯЕТСЯ:

• на периодическое и сервисное обслуживание обо­рудования (чистку и т. п.);

• на детали отделки и корпуса, лампы, предохраните­ли и прочие детали, обладающие ограничен- ным
сроком использования.

Выполнение уполномоченным сервисным центром ре­монтных работ и замена дефектных деталей изделия
производятся в сервисном центре или у Покупателя (по
усмотрению сервисного центра).

Гарантийный ремонт изделия выполняется в срок не
более 45 дней. Указанный выше гарантийный срок ре­монта распространяется только на изделия, которые
исполь зуются в личных, семейных или домашних целях,
не связанных с предприниматель ской деятельностью. В
случае исполь зования изделия в предпринимательской
деятельности, срок ремонта составляет 3 (три) месяца.

НАСТОЯЩАЯ ГАРАНТИЯ
НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧАЯХ:

• изменения изделия, в том числе с целью усовер­шенствования и расширения области его приме­нения;

• если будет изменен или будет неразборчив серий­ный номер изделия;

• исполь зования изделия не по его прямому назна­чению, не в соответствии с его руководством по
эксплуатации, в том числе эксплуатации изделия с
перегрузкой или совместно со вспомогатель- ным
оборудованием, не рекомендованным продавцом,
изготовителем, импортером, уполномоченной изго­товителем организацией;

• наличия на изделии механических повреждений
(сколов, трещин и т. п.), воздействия на изделие
чрезмерной силы, химически агрессивных ве­ществ, высоких температур, повышенной влажно­сти или запыленнос ти, концен трированных паров и
т. п., есл и это ст ало причиной неисправности из- де­лия;

13

• ремонта, наладки, установки, адаптации или пуска
изделия в эксплуатацию не уполномоченными на то
организациями или лицами;

• стихийных бедствий (пожар, наводнение и т. п.) и
других пр ичи н, нахо дя щихся вне ко нт роля пр о- дав ­ца, изготовителя, импортера, уполномоченной из­готовителем организации;

• неправильного выполнения электрических и про­чих соединений, а также неисправностей (несо- от­ветствия рабочих параметров указанным в руко­водстве) внешних сетей;

• дефек тов, возникших вследствие воздейс твия на
изделие посторонних предметов, жидкостей, насе­комых и продуктов их жизнедеятельности и т. д.;

• неправильного хранения изделия;

• дефек тов системы, в которой изделие использова­лось как элемент этой системы;

• дефектов, возникших вследствие невыполнения
покупателем руководства по эксплуатации обору­дования.

ОСОБЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ ОБОРУДОВА­НИЯ КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ

Настоящая гарантия не предоставл яется, когда по тре­бованию или желанию покупателя, в нарушение дей­ствующих в РФ требований, стандартов и иной норма­тивно-правовой документации:

• было неправильно подобрано и куплено оборудо­вание кондиционирования и вентиляции для кон­кретного помещения;

• были неправильно смонтированы элементы ку­пленного оборудования.

73-ПП от 08.02.2005 (для г. Москвы) покупатель обязан
согласовать монтаж купленного оборудования с эксплу­атирующей организацией и компетентными органами
исполнительной власти субъекта федерации. Продавец,
изготовитель, импортер, уполномоченная изготовите­лем организация снимают с себя всякую ответствен­ность за неблагоприятные последствия, связанные с
использованием купленного оборудования без утверж­денного плана монтажа и разрешения вы- шеуказан­ных организаций.

В соответс твии с п. 11 приведенного в Постановлении
Правительства РФ № 55 от 19.01.1998 г.

«Перечня непродовольственных товаров над лежаще­го качества, не подлежащи х возврату или об- мену на
аналогичный товар другого размера, формы, габарита,
фасона, расцветки или комплект а- ции» поку патель не
вправе требовать обмена купленного изделия в поряд­ке ст. 502 ГК РФ, а поку- патель-потребитель — в порядке
ст. 25 Закона РФ «О защите прав потребителей».

Примечание: в соответствии со ст. 26 Ж илищного ко­декса РФ и Постановлением правительства г. Москвы

14

18. ОТМЕТКИ О ПРОДАЖЕ

И ПРОИЗВОДИМЫХ РАБОТАХ

Сведения о монтажных и пусконаладочных работах*
Адрес монтажа:

Изделие, вид

работ

*- при наличии актов сдачи-приемки монт ажных и пусконаладочных работ заполнять не обязательно.

Организация-исполнитель

Дата

(наименование, адрес,

телефон, номер лицензии,

печать)

Сведения о ремонте

Сервисная организация

(наименование, адрес, те-

лефон, номер лицензии,

печать)

Изделие

Дата

начала

ремонта

Напряжение
сети, сопротив-
ление обмоток,
сопротивление

изоляции обмоток,

сила тока

Дата

ния

Замененные

детали

оконча-

ремонта

Мастер
(Ф.И.О.,

подпись)

Мастер

(Ф.И.О.,

подпись)

Работу
принял
(Ф.И.О.,

подпись)

Работу

принял
(Ф.И.О.,

подпись)

15

19. ОТМЕТКА О ПРОДАЖЕ

Модель Серийный номер Дата изготовления

Общество с ограниченной ответственностью «ЗАВОД ВКО». Россия,

Изготовитель

Владимирская область, Киржачский район, микрорайон Красный
Октябрь, город Киржач, улица Первомайская, дом 1, строение Корпус
Штекерный, кабинет 45.

Покупатель Дата продажи

……………………………………………………………………....................……………

………………………………………………………..........................……………………

Продавец

…………………………......................… (………………………………..……….……..)

(подпись уполномоченного лица) (Ф.И.О.)

М.П.

(наименование, адрес, телефон)

Срок гарантии, мес.

12 мес. с момента продажи,
но не более 36 мес. с
момента изготовления.

16

Окт. Нояб . Дек.

Отметка о выполнении работ

Фев. Март Апрель Май Июнь Июль Август Сент.

Янв.

Сведения о сервисном обслуживании вентиляционной системы

сячно,

сячно,

сячно,

сячно,

Наименование работ

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

при вод.нагреве ежеквартально)

проверка эл. соединений (при эл.нагреве ежеме-

очистка теплообменников (не реже 1 р. в год)

20 год

20 год

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежеме-

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

при вод.нагреве ежеквартально)

очистка теплообменников (не реже 1 р. в год)

20 год

очистка корпусов( не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежеме-

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

при вод.нагреве ежеквартально)

очистка теплообменников (не реже 1 р. в год)

20 год

очистка корпусов (не реже 1 р. в год)

при вод.нагреве ежеквартально)

проверка эл. соединений (при эл.нагреве ежеме-

очистка теплообменников (не реже 1 р. в год)

17

Окт. Нояб. Дек.

Отметка о выполнении работ

Фев. М арт Апрель Май Июнь Июль Август Сент.

Янв.

Сведения о сервисном обслуживании вентиляционной системы

18

20 год

Наименование работ

проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)

очистка теплообменников (не реже 1 р. в год)

20 год

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)

очистка теплообменников (не реже 1 р. в год)

20 год

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)

очистка теплообменников (не реже 1 р. в год)

20 год

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)

очистка фильтров (не реже 1 р. в месяц)+

+замена фильтров (после 6 очисток)

или замена фильтров (не реже 1 р. в 3 мес.)

очистка крыльчаток (не реже 1 р. в год)

очистка корпусов (не реже 1 р. в год)

очистка теплообменников (не реже 1 р. в год)

19
