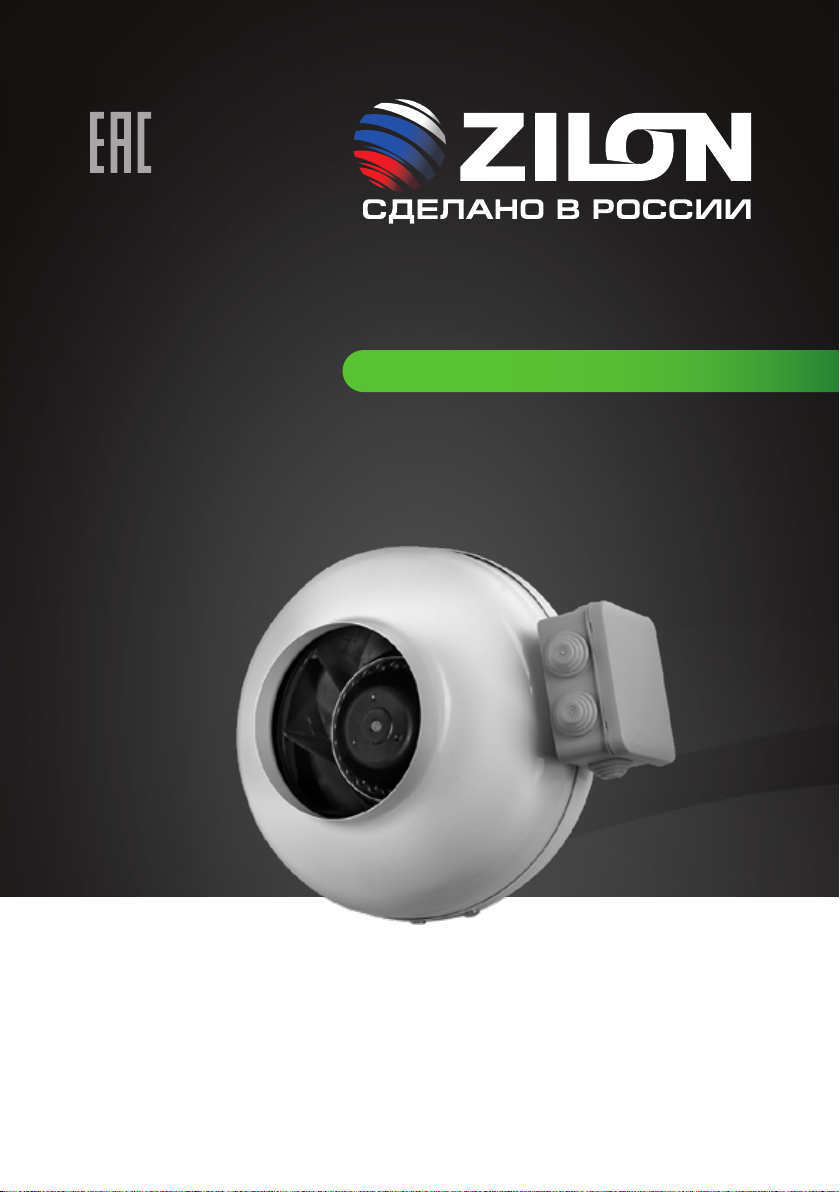

Page 1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КРУГЛЫЕ КАНАЛЬНЫЕ ВЕНТИЛЯТОРЫ
ZFO |
Page 2
Page 3
СОДЕРЖАНИЕ
1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1. Условные обозначения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2. Требования по безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
3. Область применения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
4. Рекомендуемая структура и состав системы вентиляции . . . . . . . . . . . . . . . . . . . . .4
5. Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
6. Массогабаритные показатели и присоединительные размеры . . . . . . . . . . . . . . . . .6
7. Реализация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
8. Транспортировка и хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
9. Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
10. Пусконаладочные работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
11. Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
12. Обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
13. Возможные неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
14. Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
15. Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
16. Cертификация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
17. Гарантийный талон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
18. Отметки о продаже и производимых работах . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
19. Отметка о продаже . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Информация, изложенная в данной инструкции, действительна на момент публикации. Производитель оставляет
за собой право изменять технические характеристики изделий с целью улучшения качества без уведомления
покупателей.
ВНИМАНИЕ!
Предупреждение (Внимание!) Игнорирование этого пред упреж дения может повлечь за собой травму
или угрозу жизни и здоровью и/или повреждение агрегата.
ВНИМАНИЕ,
ОПАСНОЕ НАПРЯЖЕНИЕ!
Внимание, опасное напряжение! Игнорирование этого предупреждения может повлечь за собой травму или угрозу жизни и здоровью.
2. ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ
ВНИМАНИЕ!
• Поставляемое устройство может использоваться только в системах вентиляции.
• Не используйте устройство в других целях!
• Используйте только исправные вентиляторы.
• Убедитесь, что изделие не имеет видимых дефек тов, например, трещин на корпусе, недостающих винтов или крышек.
• Во время монтажа и обслуживания устройства используйте специальную рабочую одеж ду и
будьте остор ожны — углы устройс тва и составл яющих час тей могу т быть острыми и ранящими.
• Устанавливайте устройство надежно, обеспечивая безопасное использование.
• Не используйте устройство во взрывоопасных и агрессивных средах.
• Изделие должно работать в пределах рабочего диапазона параметров, приведенных в технических характеристиках изделия.
• Защита от прикосновения к опасным зонам и от всасывания одежды должна выполняться согласно требованиям действующих стандартов (путем установки защитных решеток
и воздуховодов достаточной длины).
• Во время работы агрегата исключите попадание посторонних предметов в воздуховоды. Если
же это случится, немедленно отключите агрегат от источника питания. Перед изъятием постороннего предмета убедитесь, что вентилятор остановился и случайное включение агрегата
невозможно.
• Лица с ограниченными возможнос тями органов чувств, а также с ограниченными физически-
4
5
Page 4
ми или умственными способностями могут управлять изделием только после соответствую-
Рекомендуемая структура и состав системы вентиляции
щего инструктажа или под наблюдением ответственного лица. Запрещается допускать детей
к изделию.
• Все изделия, упакованные на заводе, не являются окончательно подготовленными к работе.
Использование устройств возможно только после подключения их к воздуховодам или монтажа защитных решеток в отверстиях для забора и удаления воздуха.
• Не допускается монтировать вентиляторы во взрыво-, пожароопасных помещениях и использовать их для транспортировки воздуха с содержанием паров пожароопасных веществ.
ВНИМАНИЕ,
ОПАСНОЕ НАПРЯЖЕНИЕ!
• Все работы с устройством (монтаж, соединения, ремонт, обслуживание) должны выполняться только квалифицированным персоналом. Все электрические работы должны выполняться
только уполномоченными специалистами-электриками. Предварительно должно быть отключено электропитание.
• Напряжение должно подаваться на устройство через выключатель с разрывом между контактами не менее 3 мм. Выключатель и кабель питания должны быть подобраны по электрическим данным агрегата. Вык лючатель напряжения должен быть легкодоступен.
3. ОБЛАСТЬ ПРИМЕНЕНИЯ
Вентил ят оры применяют ся дл я перемещения возд у ха в круглых и прямоугольных кана ла х систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
ВНИМАНИЕ!
Не допускается использовать устройства для транспортировки возду ха:
- содержащего «тяжелую» пыль, муку и т.п.;
- имеющего повышенную влажность (например, в ванных комнатах);
- содержащего пары кислот, спиртов, органических растворителей, лаков и др. вредных примесей (например, на машиностроительных и химических производствах).

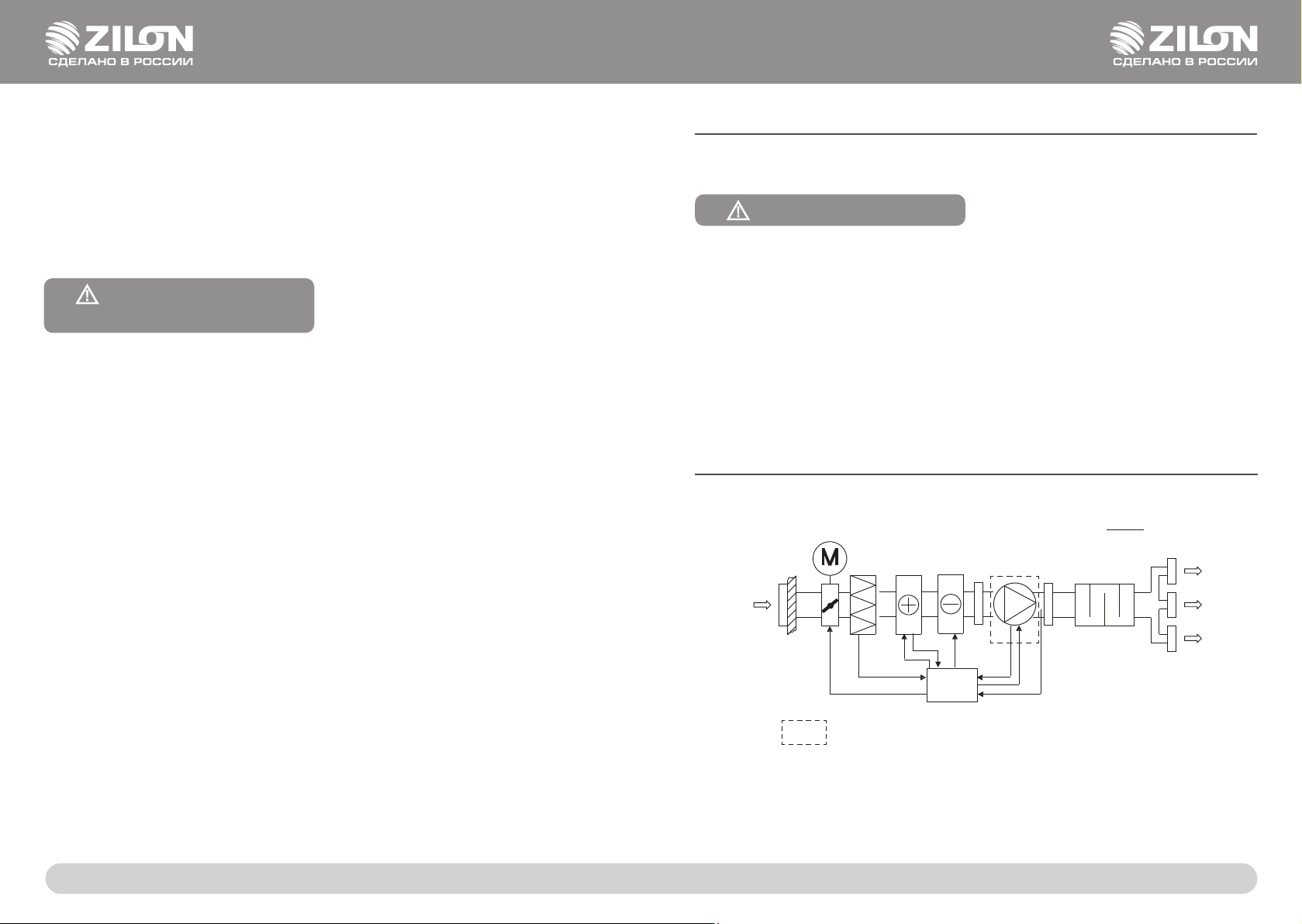

4. РЕКОМЕНДУЕМАЯ СТРУКТУРА
И СОСТАВ СИСТЕМЫ ВЕНТИЛЯЦИИ
При т ок
П3
П1 П4
П2
П5 П6 П7
П8
П10
П9
6
СУ
- поставляемое устройство
7
Page 5

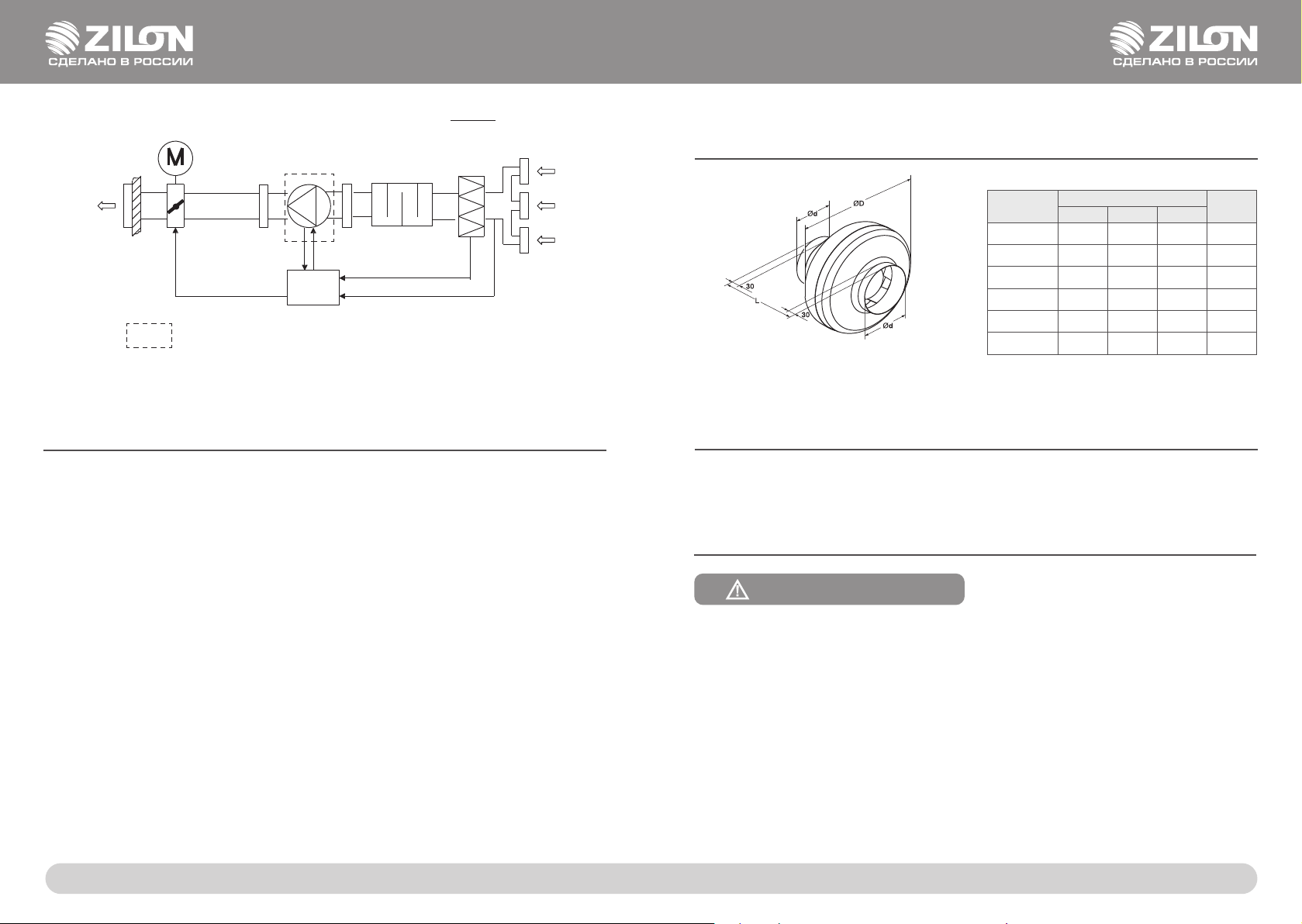

Рекомендуемая структура и состав системы вентиляции
П3
При т ок
П10
П1 П4
П2
П5 П6 П7
П8
П9
СУ
- поставляемое устройство
Вытяжка
В7
В8
В5
В6
В5 В 4
В3
В1
В2
6. МАССОГАБАРИТНЫЕ ПОКАЗАТЕЛИ И
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
СУ
- поставляемое устройство
5. ОПИСАНИЕ
Корпус устройств разъемный и изготовлен из стали с дополнительным покрытием порошковой краской. Вентиляторы оборудованы высокоэффективной крыльчаткой с загнутыми назад лопатками,
асинхронным двигателем с внешним ротором, клеммной коробкой. Рабочее колесо установлено
методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим
колесом статически и динамически сбалансированы. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатели имеют встроенную термозащит у с
автоматическим перезапуском.
Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов или однофазных плавных регуляторов скорости. К одному
регулятору можно подк лючить несколько вентиляторов при условии, что общий ток вентиляторов не
превышает номинальный ток регулятора с запасом 15 -20 %.
Модель
РАЗМЕРЫ, мм
L D d
ВЕС , кг
ZFO 100 205 245 97 3,2
ZFO 125 210 245 122 3,3
ZFO 160 227 345 157 4,5
ZFO 200 227 345 197 5,3
ZFO 250 222 345 245 5,3
ZFO 315 280 405 315 6,9
7. РЕАЛИЗАЦИЯ
Устройства реализуются через специализированные и розничные торговые организации.
8. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
ВНИМАНИЕ!
Транспортирование и хранение агрегата должны выполняться квалифицированными специалистами с соблюдением требований инструкции по эксплуатации и действующих нормативных документов. Проверьте комплектность поставки по накладной и убедитесь в отсутствии дефек тов.
Недопоставка или повреждение груза должны быть письменно подтверждены перевозчиком.
В противном случае гарантия аннулируется. Изделие следует перемещать в заводской упаковке
с помощью подходящего подъемного оборудования или транспортного средства. Будьте осторожны.
Не повредите корпус. Во время разгрузки и хранения пост авл яемых устройств пользуйтесь, при необходимости, подходящей подъемной техникой, чтобы избежать повреждений и ранений.
8
9
Page 6
ВНИМАНИЕ,
ОПАСНОЕ НАПРЯЖЕНИЕ!
Не поднимайте устройства за кабели питания или коробки подключения. Берегите устройства от ударов и перегрузок.
До монтажа храните устройства в заводской упаковке в сухом помещении, температура окружающей
среды — между +5 °С и +30 °С. Изделие не должно подвергаться воздействию резких перепадов температуры. При транспортировке и хранении агрегаты должны быть защищены от грязи и воды.
Не рекомендуется хранить устройства на ск ладе больше одного года. При хранении в течение более
одного года следует рег улярно рукой проверять легкость вращения рабочего колеса вентилятора.
9. МОНТАЖ
ВНИМАНИЕ!
• Монтаж должен выполняться компетентным персоналом. Вентиляторы устанавливаются внутри
помещения. Вентиляторы монтируются в сухих помещениях (без конденсации) в любом положении, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ
для обслуживания вентилятора. Перед монтажом необходимо проверить, легко ли вращаются
подшипники (проверну ть крыльчатку рукой).
• Канальный вентилятор в круглом корпусе можно непосредственно монтировать в воздуховод. Запрещается перетягивать крепление вентилятора в воздуховоде. Для монтажа вентилятора рекомендуется использовать гибкие соединительные вставки, которые существенно
сокращают передачу шума в воздуховод. Кабели и провода должны быть проложены таким
образом, чтобы выполнялась их защита от механических повреждений и чтобы они не мешали проходу людей. Вентилятор может быть закреплен как со стороны всасывания, так
и со стороны нагнетания! После установки вентилятора доступ к вращающимся компонентам
должен отсутствовать!
• Необходимо обеспечить защит у от соприкосновения с крыльчаткой работающего вентилятора
(для этого используются специально изготавливаемые аксессуары или подбирается необходимая длина воздуховода).
• Не подключайте колена вблизи фланцев подключения устройства. Минимальный отрезок прямого воздуховода между устройством и первым разветвлением воздуховодов в канале забора
воздуха должен составл ять 1хD, а в канале выброса воздуха 3хD, где D – диаметр возд уховода.
• Вентилятор может устанавливаться в любом положении. При подключении воздуховодов обратите внимание на направление воздушного потока, указанное на корпусе изделия.
• Воздух перед подачей в устройство должен быть очищен.

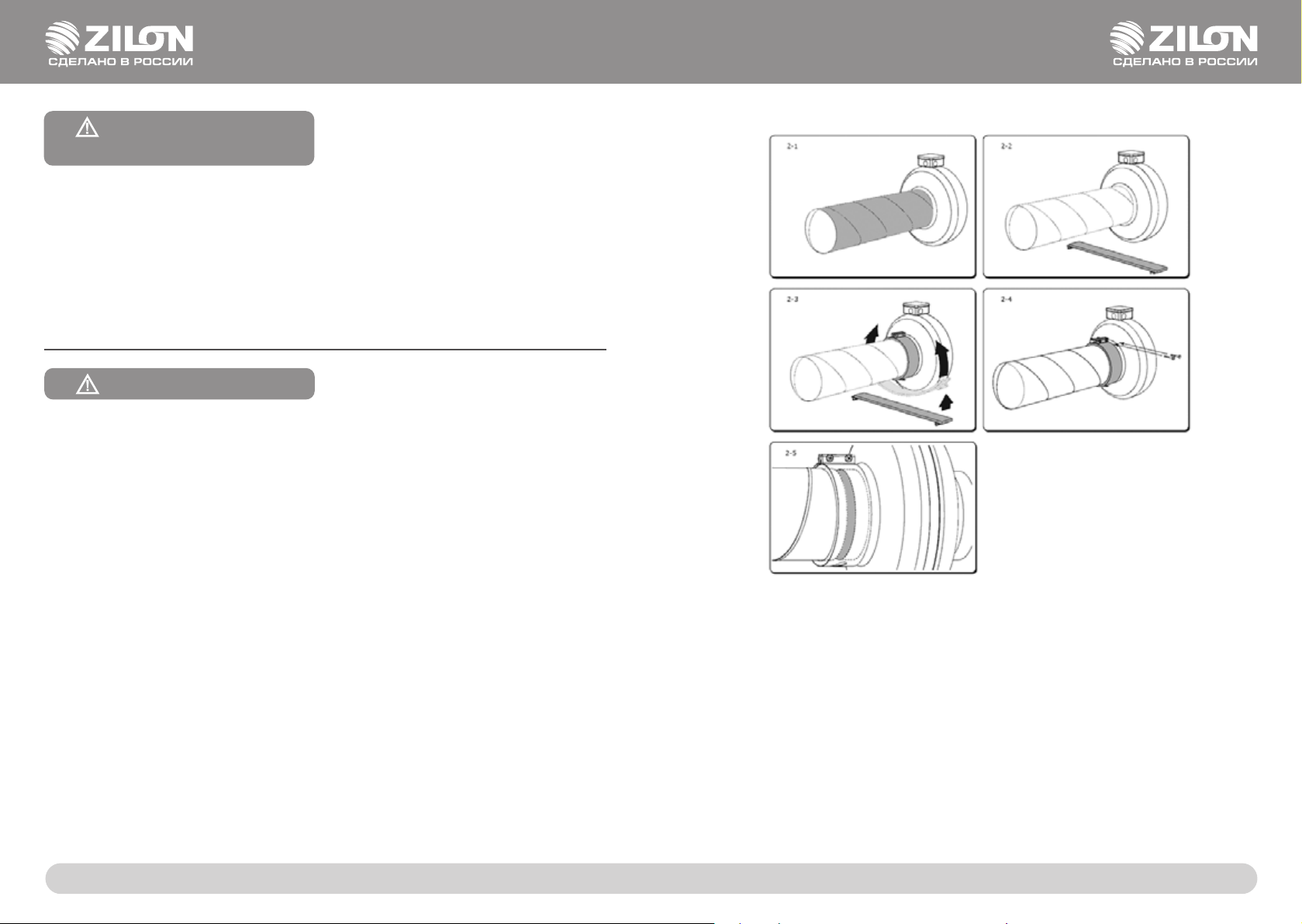

Присоединение к воздуховоду посредством хомута
10
11
Page 7
Подключение электропитания
10. ПУСКОНАЛАДОЧНЫЕ РАБОТЫ
ВНИМАНИЕ,
ОПАСНОЕ НАПРЯЖЕНИЕ!
• Подключение должно производиться квалифицированным персоналом соответствующими инструментами согласно соответствующей схеме соединений.
• Для подключения к электрической сети используется клеммная коробка. Кабель электропитания должен соответствовать мощности вентилятора.
• Ав т ома тич ески й вы к люча тел ь по дби рае тся так, чт обы его ток ср аба тыв ания бы л в 1,5 раз а бол ь ше максимального тока устройства (указанного на наклейке изделия).
• Когда скорость вращения регулируется понижением напряжения, ток мотора при низких напряжениях может превысить указанный номинальный ток.
• Необходимо:
- проверить соответствие элек трической сети данным, указанным на вентиляторе;
- проверить электрические провода и соединения на соответствие требованиям электро-безопасности;
- проверить направление движения воздуха.
• Важно: вентилятор необходимо заземлить.
• Вентиляторы рассчитаны на непрерывную эксплуатацию.
• Система управления не должна допускать экстремальные режимы перек лючений!

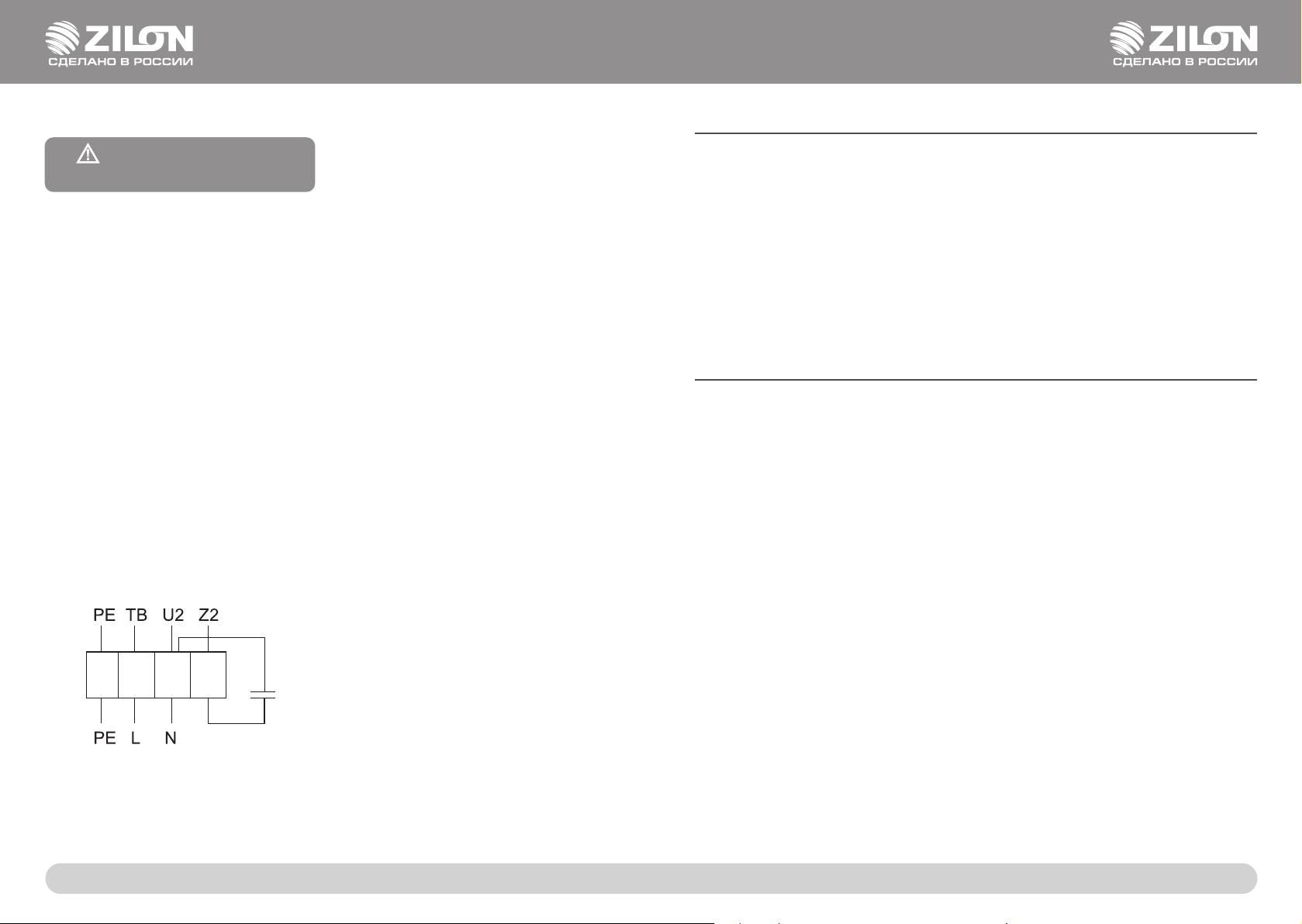

Схемы электрических соединений (1~230 В)
Перед пуском в эксплуатацию необходимо замерить параметры электрооборудования в соответствии
с действующими нормами и занести в таблиц у «Сведения о монтажных и пусконаладочных работах»
в конце руководства (либо зафиксировать в акте) следующие параметры:
1. Напряжение сети электропитания. Оно должно соответствовать указанному на устройстве
в пределах ±10%, если на табличке не указано иное.
2. Сопротивление изоляции обмоток. Оно не должно быть менее 2 МОм.
3. Сопротивление обмоток. Оно дол жно варьироваться по обмоткам в пределах 10%.
4. Сила тока.
А также необходимо проверить направление вращения вентилятора.
11. ЭК СП ЛУАТА ЦИ Я
• Для обеспечения надлежащей работы и длительного срока службы агрегата строго соблюдайте
все указания, приведенные в эксплуатационной док ументации.
• Перед началом эксплуатации внимательно изучите и в дальнейшем выполняйте указания на
предупреждающих табличках на оборудовании.
• Оборудование, предназначенное для работы в составе системы вентиляции, нельзя эксплуатировать без соединения с системой возду ховодов.
12
Z2 — черный;
U2 — синий или серый;
TB — коричневый;
PE — желто-зеленый
13
Page 8
12. ОБСЛУЖИВАНИЕ

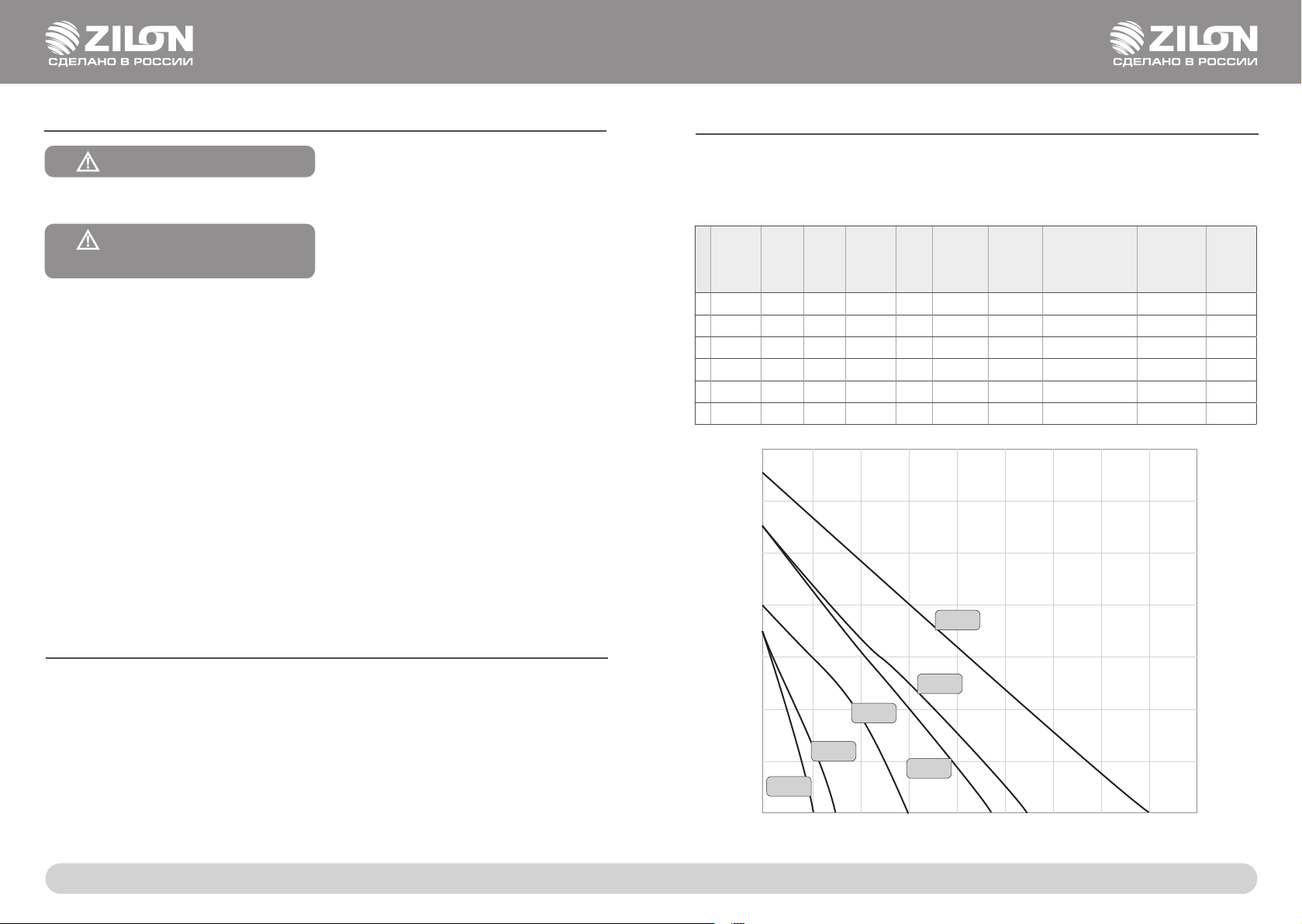

14. ТЕХНИЧЕСКИЕ ДАННЫЕ
ВНИМАНИЕ!
• Обслуживание устройства может выполнять только обученный и квалифицированный персонал.
• Подшипники вентилятора обслу живания не требуют.
ВНИМАНИЕ,
ОПАСНОЕ НАПРЯЖЕНИЕ!
• Если перед вентилятором не стоит воздушный фильтр, единственное требование по уходу за вентилятором – очистка крыльчатки. Крыльчатку рекомендуется очищать хотя бы раз в шесть месяцев.
• Перед очисткой необходимо отключить подачу напряжения и заблокировать выключа тель, чтобы
избежать случайного включения во время работы.
• Необходимо подождать, пока полностью прекратится всякое механическое движение, остынет двигатель и разрядятся заряженные конденсаторы.
• Необходимо убедиться, что вентилятор и смонтированные к нему части закреплены прочно и жестко.
• После выполнения обслуживания устройства, при его обратном монтаже в систему возду ховодов
необходимо выполнить все те действия, как указано в пунктах «Монтаж» и «Пуск»
и соблюдать другие требования, перечисленные в настоящем документе.
• Порядок очистки:
- снимите крыльчатку (вместе с элек тродвигателем);
- тщательно осмотрите крыльчатку. У крыльчатки, покрытой пылью или др. материалами, может нарушиться балансировка, что вызывает вибрацию и ускоряет износ подшипников двигателя;
- чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки;
- нельзя применять очистители, абразивы, агрессивные химические вещества и моющие средства,
вызывающие коррозию;
- нельзя применять острые предметы и устройства, работающие под высоким давлением;
- нельзя погружать крыльчатку в воду или другую жидкость;
- убедитесь, что крыльчатка не прикасается к корпусу;
- подшипники в случае повреждения подлежат замене.
• Проверка надежности электрических соединений производится не реже 1 раза в год.
13. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
В случае неисправности необходимо выполнить следующее:
• Проверить соответствие параметров сети требованиям, указанным на наклейке изделия. Проверить, поступает ли ток на клеммную коробк у и двигатель вентилятора.
• Если подача электроэнергии не нарушена, однако устройство не включается, необходимо:
- подождать 10-20 минут, пока остынет двигатель;
- если подача элек троэнергии не отключена, но через 10-20 мин. двигатель включается сам, это
значит, что сработала автоматическая система теплозащиты. Необходимо обнаружить причину
перегрева двигателя и устранить ее.
• Если двигатель через 10-20 мин. сам не вк лючается, необходимо:
- отключить электрический ток и проверить, не заблокирована ли крыльчатка;
- проверить конденсатор однофазных двигателей (по схеме соединений). Если неисправность не
удается устранить, обратитесь в сервисный центр.
Напряжение питания 230 В, 1 ф., 50 Гц
Класс защиты от поражения электротоком I
Степень защиты IPX4
Ресурс 20 000 ч.
Макс.
напор,
Па
ZFO 125
Напря-
жение
питания,
В (50Гц)
ZFO 160
Мощ-
ность,
Вт
ZFO 200
Рабочий
ток, А
ZFO 315
ZFO 250
№ Модель
1 ZFO 100 230 340 230 60 0,3 2380 65/64/5 0 -30...+60 2
2 ZFO 125 300 330 230 60 0,3 2380 6 9/68/50 -30...+60 2
3 ZFO 160 595 400 230 85 0,4 2500 74/72/52 -30...+60 3
4 ZFO 200 960 560 230 150 0,7 2640 71/70/52 -30...+60 4
5 ZFO 250 1100 560 230 155 0,7 2440 71/70/5 2 -30...+60 4
6 ZFO 315 1650 660 230 200 0,9 2500 74 /73 /6 0 -30...+60 6
Макс.
расход ,
м3/ч
700
Давле ние, Па
600
500
400
300
200
100
ZFO 100
0
200 400 600 800 1000 1200 14 00 160 0 1800
Частота
враще-
ния,
об/мин
Уровень звуковой
мощности, вх/
вых/через корпус
при n max , дБ(А)
Расход в озд уха, м3/ч
Температура
перемещае-
мого возду ха,
°С
Номинал
конденсатора,
мкф
14
15
Page 9
15. УТИЛИЗАЦИЯ
17. ГАРАНТИЙНЫЙ ТАЛОН
По окончании срока слу жбы агрегат следует у тилизировать. Подробную информацию
по утилизации агрегата вы можете получить у представителя местного органа власти.
16. СЕРТИФИКАЦИЯ
Прот околы испытаний №МРД /1 12021/7214 от 11 .11. 2021 г. Исп ыта тельн ая ла борат ория ОО О «МЕРИ ДИАН», аттестат аккредитации РОСС RU.32001.04ИБФ1.ИЛ16, сроком действия до 24.03.2022 года.
Декларация обновляется регулярно.
Товар соответствует требованиям нормативных документов:
ТР ТС 01/2011 «О безопасности низковольтного оборудования»
(Утвержден Решением Комиссии Таможенного союза №768 от 16 августа 2011 года).
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
(Утвержден Решением Комиссии Таможенного союза №879 от 09 декабря 2011 года).
ТР ТС 010/2011 «О безопасности машин и оборудования»
(Утвержден Решением Комиссии Таможенного союза №823 от 18 октября 2011 года).
№ декларации: EAЭС N RU Д-RU.PA02.B55590/21.
Срок действия: С 29.11.2021 до 11.11.2026.
(При отсу тствии копии новой декларации в коробке, спрашивайте копию у продавца)
Изготовитель:
ООО «ЗАВОД ВКО», Адрес: Россия, Владимирская область, Киржачский район, микрорайон Красный
октябрь, город Киржач, улица первомайская, дом 1, строение Корпус Штекерный, эт/каб 1/45.
Сделано в России.
ПОЗДРАВЛ ЯЕМ ВАС С ПРИОБРЕТЕНИЕМ!
Внимательно ознакомьтесь с данным док ументом и
проследите, чтобы он был правильно и четко заполнен
и имел штамп продавца.
Тщательно проверьте внешний вид изделия и его комплектность. Все претензии по внешнему виду и комплектности предъявляйте продавц у при покупке изделия.
По всем вопрос ам, связанным с техобслуживанием
изделия, обращайте сь только в специализиро - ванные
организации.
Дополнительную информацию об этом и других изделиях марки Вы можете получить у продавца.
УСЛОВИЯ ГАРАНТИИ:
• Настоящим документом покупателю гарантируется, что в случае обнаружения в течение гарантийного срока в пр оданном оборудовании дефектов,
обусловленных неправильным производ- ством
этого об орудования или его компонентов, и при
соблюдении покупателем указанных в доку- менте условий будет произведен бесплатный ремонт
оборудования. Документ не ограничивает определенные законом права покупателей, но дополняет
и уточняет оговоренные законом поло - жения.
• Для установки (подключения) изделия необходимо
обращаться в специализированные органи- зации.
Продавец, изготовитель, уполномоченная изготовителем организация, импортер, не несут ответственности за недостатки изделия, возникшие изза его неправильной установки (подк лючения).
• В конструкцию, комплектацию или технологию изготовления изделия мог ут быть внесены изме- нения с целью улучшения его характеристик. Такие
изменения вносятся в изделие без предвари- тельного уведомления покупателя и не влекут обязательс тв по изменению (улучшению) ранее вы- пущенных изделий.
• Зап рещаетс я вн ос ит ь в доку мент какие -либо изм енения, а так же стирать или переписывать ука - зан ные в нем данные. Настоящая гарантия имеет силу,
если документ правильно и четко заполнен.
• Гарантия на ус тройство, являющееся частью системы, осуществляется при наличии надлежаще
оформленного паспорта системы или иного док умента, содержащего сведения о ее составе, стру ктуре, основных параметра х.
• Для выполнения гарантийного ремонта обращайтесь в специали зированные орг анизации, ука- занные продавцом.
• Настоящая гарантия действительна только на тер ритории РФ на изделия, купленные на терри- тории
РФ.
• Настоящая гарантия действительна при условии
соблюдения всех действующих в РФ требований,
стандартов и иной нормативно-правовой документации.
НАСТОЯЩАЯ ГАРАНТИЯ
НЕ РАСПРОСТРАНЯЕТСЯ:
• на периодическое и сервисное обслуживание оборудования (чистк у и т. п.);
• на детали отделки и корпуса, лампы, предохранители и прочие детали, обладающие ограничен - ным
сроком использования.
Выполнение уполномоченным сервисным центром ремонтных работ и замена дефектных деталей изделия
производятся в сервисном центре или у Пок упателя (по
усмотрению сервисного центра).
Гарантийный ремонт изделия выполняется в срок не
более 45 дней. Указанный выше гарантийный срок ремонта распространяется только на изделия, которые
исполь зуются в личных, семейных или домашних целях,
не связанных с предприниматель ской деятельностью. В
случае исполь зования изделия в предпринимательской
деятельности, срок ремонта сос тавл яет 3 (три) месяца.
НАСТОЯЩАЯ ГАРАНТИЯ
НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧА ЯХ:
• изменения изделия, в том числе с целью усовершенствования и расширения облас ти его применения;
• если будет изменен или будет неразборчив серийный номер изделия;
• исполь зования изделия не по его прямому назначению, не в соответствии с его руководством по
эксплуатации, в том числе эксплуатации изделия с
перегрузкой или совместно со вспомогатель- ным
оборудованием, не рекомендованным продавцом,
изготовителем, импортером, уполномоченной изготовителем организацией;
• наличия на изделии механических повреждений
(сколов, трещин и т. п.), воздействия на изделие
чрезмерной силы, химичес ки агрессивных веществ, высоких температур, повышенной влажности или запыленности, концен трированных паров и
т. п., есл и это стало причино й неисправности из- делия;
16
17
Page 10
• ремонта, на ладк и, установки, адаптации или пуска
изделия в эксплуатацию не уполномоченными на то
организациями или лицами;
• стихийных бедствий (пожар, наводнение и т. п.) и
друг и х пр ич ин , нах од ящих ся вн е ко нтр ол я про - дав ца, изготовителя, импортера, уполномоченной изготовителем организации;
• неправильного выполнения электрических и прочих соединений, а так же неисправностей (несо- ответствия рабочих параметров указанным в руко водстве) внешних сетей;
• дефек тов, возникших вследствие воздействия на
изделие посторонних предметов, жидкостей, насекомых и продук тов их жизнедеятельности и т. д.;
• неправильного хранения изделия;
• дефек тов системы, в которой изделие использовалось как элемент этой системы;
• дефектов, возникших вследствие невыполнения
покупателем руководства по эксплуатации оборудования.
ОСОБЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ
Настоящая гарантия не предос тавл яется, когда по требованию или желанию покупателя, в нарушение действующих в РФ требований, стандартов и иной нормативно-правовой документации:
• было неправильно подобрано и куплено оборудование кондиционирования и вентиляции для конкретного помещения;
• были неправильно смонтированы элементы купленного оборудования.
Примечание: в соответствии со ст. 26 Ж илищного кодекса РФ и Постановлением правительства г. Москвы
73-ПП от 08.02.2005 (д ля г. Москвы) пок упатель обязан
согласовать монтаж купленного оборудования с эксплуатирующей организацией и компетентными органами
исполнительной влас ти субъекта федерации. Продавец,
изготовитель, импортер, уполномоченная изготовителем организация снимают с себя всякую ответственность за неблагоприятные последствия, связанные с
использованием купленного оборудования без утвержденного плана монтажа и разрешения вы- шеуказанных организаций.
В соответствии с п. 11 приведенного в Постановлении
Правительства РФ № 55 от 19.01.1998 г.
«Перечня непродовольственных товаров надлежащего качества, не подлежащих возврату или об- мену на
аналогичный товар другого размера, формы, габарита,
фасона, расцветки или комплекта- ции» покупатель не
вправе требовать обмена к упленного изделия в порядке ст. 502 ГК РФ, а поку- патель -пот ребитель — в порядке
ст. 25 Закона РФ «О защите прав потребителей».
18. ОТМЕТКИ О ПРОДАЖЕ
И ПРОИЗВОДИМЫХ РАБОТАХ
Сведения о монтажных и пусконаладочных работах*
Адрес монтажа:
Изделие, вид
работ
*- при наличии актов сдачи-приемки монтажных и пусконал адочных работ заполнять не обязательно.
Организация-исполнитель
Дата
(наименование, адрес,
телефон, номер лицензии,
печать)
Сведения о ремонте
Сервисная организация
(наименование, адрес, те-
лефон, номер лицензии,
печать)
Изделие
Дата
начала
ремонта
Напряжение
сети, сопротив-
ление обмоток,
сопротивление
изоляции обмоток,
сила тока
Дата
ния
Замененные
детали
оконча-
ремонта
Мастер
(Ф.И.О.,
подпись)
Мастер
(Ф.И.О.,
подпись)
Работу
принял
(Ф.И.О.,
подпись)
Работу
принял
(Ф.И.О.,
подпись)
18
19
Page 11
Окт. Нояб. Дек.
Отметка о выполнении работ
Окт. Нояб. Дек.
Отметка о выполнении работ
Сведения о сервисном обслуживании вентиляционной системы
20
Фев. Март Апрель Май Июнь Июль Август Сент.
Янв.
сячно,
Наименование работ
очистка фильтров (не реже 1 р. в месяц)+
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
20 год
при вод.нагреве ежеквартально)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
проверка эл. соединений (при эл.нагреве ежеме-
очистка теплообменников (не реже 1 р. в год)
очистка фильтров (не реже 1 р. в месяц)+
+замена фильтров (после 6 очисток)
20 год
сячно,
или замена фильтров (не реже 1 р. в 3 мес.)
при вод.нагреве ежеквартально)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
проверка эл. соединений (при эл.нагреве ежеме-
очистка теплообменников (не реже 1 р. в год)
очистка фильтров (не реже 1 р. в месяц)+
+замена фильтров (после 6 очисток)
20 год
сячно,
или замена фильтров (не реже 1 р. в 3 мес.)
при вод.нагреве ежеквартально)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов( не реже 1 р. в год)
проверка эл. соединений (при эл.нагреве ежеме-
очистка теплообменников (не реже 1 р. в год)
очистка фильтров (не реже 1 р. в месяц)+
+замена фильтров (после 6 очисток)
20 год
сячно,
или замена фильтров (не реже 1 р. в 3 мес.)
при вод.нагреве ежеквартально)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
проверка эл. соединений (при эл.нагреве ежеме-
очистка теплообменников (не реже 1 р. в год)
Сведения о сервисном обслуживании вентиляционной системы
Фев. Март Апрель Май Июнь Июль Август Сент.
Янв.
20 год
Наименование работ
очистка фильтров (не реже 1 р. в месяц)+
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)
очистка теплообменников (не реже 1 р. в год)
20 год
очистка фильтров (не реже 1 р. в месяц)+
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)
очистка теплообменников (не реже 1 р. в год)
20 год
очистка фильтров (не реже 1 р. в месяц)+
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)
очистка теплообменников (не реже 1 р. в год)
20 год
очистка фильтров (не реже 1 р. в месяц)+
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
проверка эл. соединений (при эл.нагреве ежемесячно, при вод.нагреве ежеквартально)
очистка теплообменников (не реже 1 р. в год)
21
Page 12
19. ОТМЕТКА О ПРОДАЖЕ
Модель Серийный номер Дата изготовления
Общество с ограниченной ответственностью «ЗАВОД ВКО». Россия,
Изготовитель
Владимирская область, Киржачский район, микрорайон Красный
Октябрь, город Киржач, улица Первомайская, дом 1, строение Корпус
Штекерный, кабинет 45.
Покупатель Дата продажи
……………………………………………………………………....................……………
………………………………………………………..........................……………………
Продавец
…………………………......................… (………………………………..……….……..)
(подпись уполномоченного лица) (Ф.И.О.)
М.П.
(наименование, адрес, телефон)
Срок гарантии, мес.
12 мес. с момента продажи,
но не более 36 мес. с
момента изготовления.
22
Page 13
www.zilon.ru
Loading...
