Page 1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ТЕПЛОВЕНТИЛЯТОРЫ ВОДЯНЫЕ СЕРИИ ЭКВАТОР
HP-30.003W | HP-60.003W | HP-80.003W
Page 2
СОДЕРЖАНИЕ
1. Общие указания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. Используемые обозначения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3. Комплектность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
4. Правила безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
5. Подготовка к работе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6. Назначение и применение прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
7. Принцип работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
8. Устройство тепловентилятора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9. Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
10. Монтаж прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
11. Советы по монтажу и пусконаладке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
12. Инструкция по технике безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
13. Уход и обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
14. Поиск и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
15. Правила транспортировки и хранения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
16. Утилизация прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
17. Да т а изготовления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
18. Срок службы изделия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
19. Гарантийный срок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
20. Сертификация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
21. Гарантийный талон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Code -128
Свидетельство о приемке
М.П.
Информация, изложенная в данной инструкции, действительна на момент публикации. Производитель
оставляет за собой право изменять технические характеристики изделий с целью улучшения качества без
уведомления покупателей.
1
Page 3
1. ОБЩИЕ УКАЗАНИЯ
Перед началом эксплуатации водяного тепловентилятора внимательно изучите данное
руководство и храните его в доступном месте.
1. В тексте данной инструкции тепловентилятор (воздушно-отопительный агрегат)
может иметь следующие технические названия, как прибор, устройство, аппарат,
водяной тепловентилятор.
Производитель оставляет за собой право без предварительного уведомления
покупателя вносить изменения в конструкцию, комплектацию или технологию
изготовления изделия с целью улучшения его свойств.
2. В тексте и цифровых обозначениях инструкции могут быть допущены опечатки.
3. Если после прочтения инструкции у Вас останутся вопросы по эксплуатации прибора, обратитесь к продавцу или в специализированный сервисный центр для
получения разъяснений.
2. ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ
ВНИМАНИЕ!
Требования, несоблюдение которых может привести к тяжелой травме или серьезному
повреждению оборудования.
ОСТОРОЖНО!
Требования, несоблюдение которых может привести к серьезной травме или летальному исход у.
3. КОМПЛЕКТНОСТЬ
Модель HP-30.003W, HP-60.003W, HP-80.003W
Т епловентилятор 1
Руководство по эксплуатации с гарантийным талоном 1
У паковка 1
2
Page 4
4. ПРАВИЛА БЕЗОПАСНОСТИ
• Подробное ознакомление с настоящей документацией, монтаж и использование
оборудования согласно описанию, указанному в ней, а, также, соблюдение всех
условий безопасности являются основой правильного и безопасного функционирования оборудования. Любое другое использование, несоответствующее настоящей инструкции может привести к авариям с опасными последствиями.
• Следует ограничить доступ к оборудованию некомпетентным лицам, а также
обучить обслуживающий персонал. Понятие обслуживающий персонал обозначает лица, которые в результате проведённого обучения, опыта и знания существующих норм, документации, а также правил безопасности и условий работы
уполномочены для проведения необходимых работ, а также умеют распознавать
возможную опасность и избегать её. Данный технический паспорт должен быть
доставлен в комплекте с оборудованием и содержит подробную информацию на
тему всевозможных конфигураций тепловентиляторов, примеров их монтажа, а
также пусконаладки, использования, ремонтов и консервирования. Если оборудование используется согласно его предназначения, тогда настоящая инструкция содержит все необходимые рекомендации для уполномоченного персонала.
Документация должна всегда находиться вблизи оборудования и должна быть
доступна для сервисных служб. Производитель сохраняет за собой право вносить изменения в оборудование, влияющие на его работ у, без предварительного
предупреждения в инструкции. Производитель не несёт ответственности за текущую консервацию, осмотр, программирование оборудования, а также ущерб,
причинённый простоем оборудования в период ожидания гарантийных ус л у г, всевозможный ущерб другого имущества Клиента, ошибки
неправильного подключения или неправильной эксплуатации оборудования.
• Перед началом монтажа, а также перед распаковкой оборудования из коробки
следует проверить, присутствуют ли какие-либо следы повреждения коробки. Рекомендуется проверить, не был ли повреждён во время транспортировки корпус
оборудования.
• Рекомендуем переносить оборудование вдвоём. Во время транспортиров-
ки следует использовать соответствующие инструменты, чтобы не повредить оборудование и не нанести вреда здоровью.
являющиеся результатом
3
Page 5
5. ПОДГОТОВКА К РАБОТЕ
Перед проведением монтажных работ рекомендуем вписать серийный номер оборудования в гарантийный талон. Обращаем внимание на необходимость правильного заполнения гарантийного талона после монтажа. Перед началом любых монтажных или
консервационных работ необходимо отключить питание и не допустить включение напряжения.
6. НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ ПРИБОРА
Водяные тепловентиляторы (воздушно-отопительные агрегаты) HP-30.003W, HP-
60.003W и HP-80.003W предназначены для обогрева помещений и поддержания необ-
ходимого уровня температуры.
Применение: производственные и складские помещения, оптовые магазины, спортив-
ные объекты, теплицы, супермаркеты, птицефермы и животноводческие комплексы, мастерские, автосервисы и больницы.
Основные преимущества: высокая эффективность, низкие эксплуатационные затраты, полная регулировка параметров, быстрый и простой монтаж.

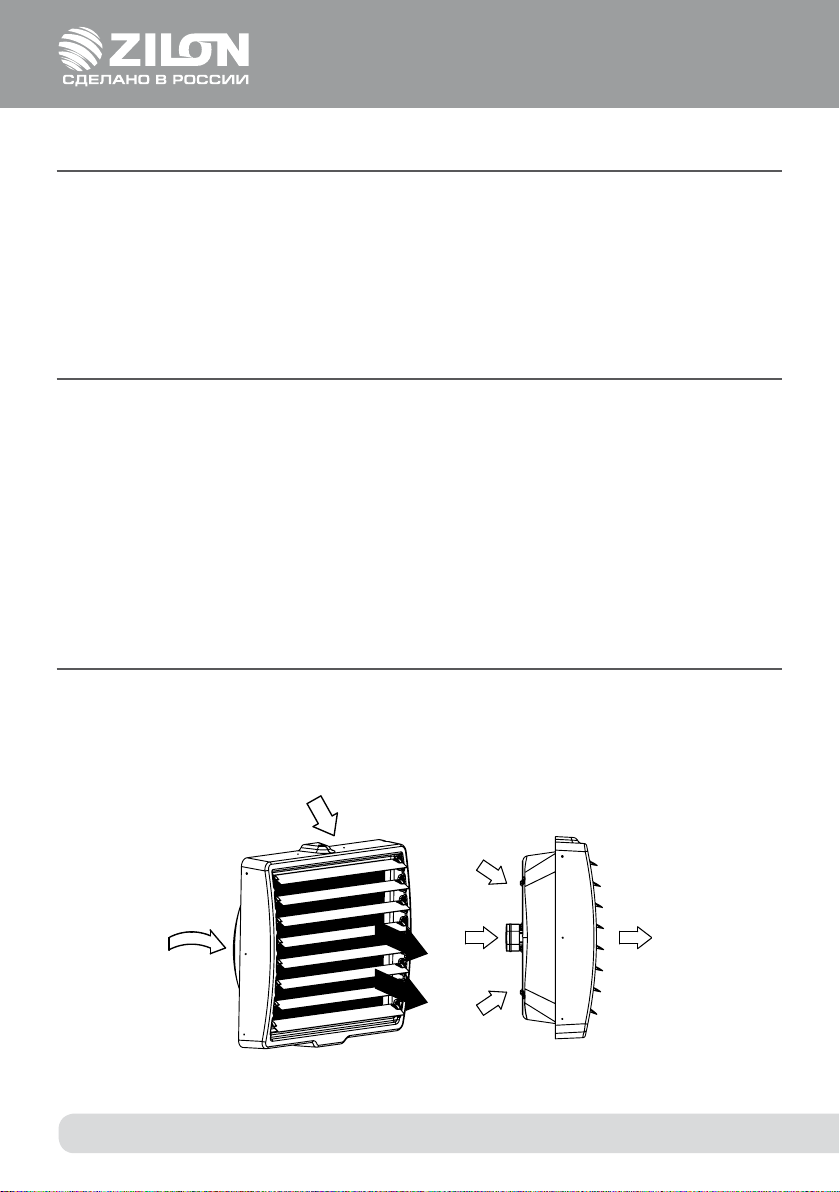

7. ПРИНЦИП РАБОТЫ
Теплоноситель, например горячая вода, отдаёт тепло через теплообменник с очень
расширенной поверхностью теплообмена, что гарантирует ему высокую тепловую мощность. Высокоэффективный осевой вентилятор всасывает воздух из помещения и пропуская его через теплообменник, направляет обратно в помещение.
4
Page 6

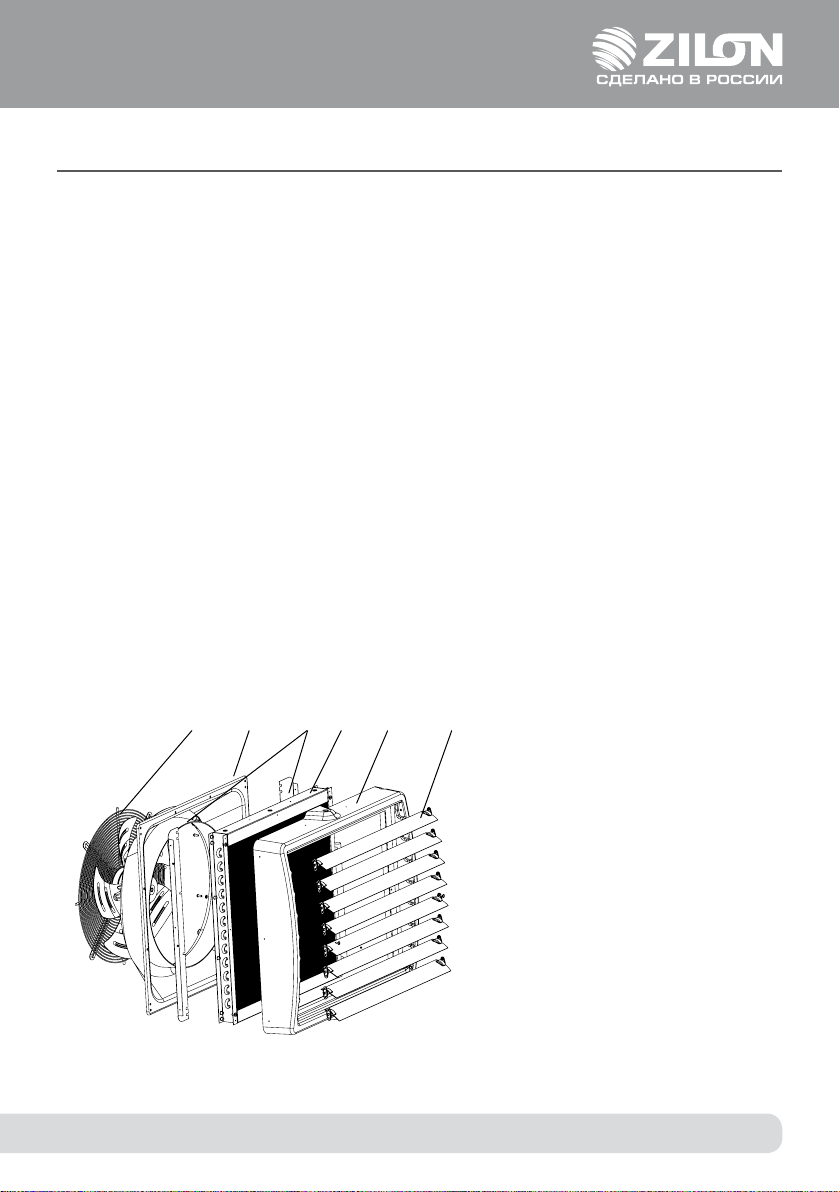

8. УСТРОЙСТВО ТЕПЛОВЕНТИЛЯТОРА
1. Теплообменник: максимальные параметры теплоносителя для теплообменника
составляют: 130 °С, 1,6 МПа. Медно-алюминиевая конструкция состоит из медных трубок — змеевика, а также алюминиевых ламелей.
Присоединительные патрубки (наружная резьба 3/4) находятся на задней панели
корпуса. В модели HP-30.003W используется однорядный теплообменник, в модели HP-60.003W двухрядный теплообменник, в модели HP-80.003W используется трехрядный теплообменник.
2. Осевой вентилятор: максимальная рабочая температура составляет 60 °С, напряжение питания составляет 220 В ~ 50 Гц . Класс защиты двигателя имеет IP54.
Циркуляция воздуха происходит при помощи осевого вентилятора, который предохраняется защитной сеткой. Вентилятор оснащен трехскоростным двигателем.
3. Корпус: состоит из задней и передней панели, изготовленных из высококачественного пластика.
4. Направляющие жалюзи: дают возможность направления струи теплого воздуха.
Оптимальная дальность и направление струи воздуха достигается при помощи
специального профиля лопаток.
5. Кронштейн дает возможность поворота оборудования в горизонтальной плоскости благодаря чему струя теплого воздуха будет всегда направлена туда, где необходима (является опцией).
6 12 43
5
1 — Теплообменник
2 — Осевой вентилятор
3 — Панель задняя
4 — Панель передняя
5 — Направляющие
6 — Шторки
5
Page 7

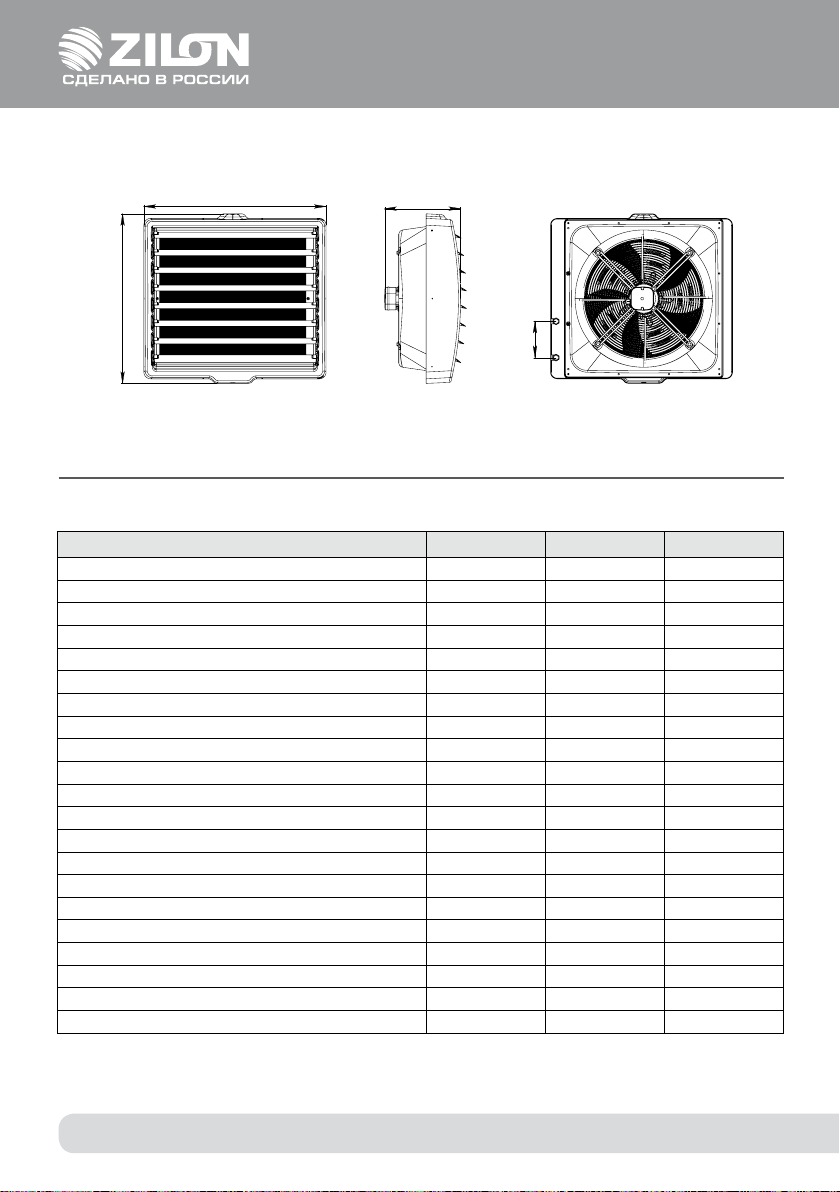

ОСНОВНЫЕ РАЗМЕРЫ
802 325(350)
747
160
9. ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
Технические данные тепловентилятора указаны в таблице 1.
Параметр HP-30.003W HP-60.003W HP-80.003W
Количество рядов нагревателя 1 2 3
Максимальная производительность по воздуху, м
Максимальная номинальная тепловая мощность, кВт
Номинальная тепловая мощность, кВт
Увеличение температуры воздуха, °С
**
*
Максимальная температура теплоносителя, °С 150 150 150
Максимальное рабочее давление, МПа 1,6 1,6 1,6
Максимальная дальнобойность струи воздуха, м
Объем воды в нагревателе, дм
3
Диаметр присоединительных патрубков 3/4 3/4 3/4
Напряжение питания, В ~ Гц 220 ~ 50 220 ~ 50 220 ~ 50
Мощность двигателя, Вт 300/240/220 320/240/220 320/260/240
Номинальный ток, А 1,38/1,14/1,08 1,46/1,16/1,06 1,52/1,26/1,16
Класс электрозащиты I класс I класс I класс
Номинальный уровень шума, дБ(А)
****
Номинальная частота вращения двигателя, оборотов в мин. 1400/1100/1000 1400/1000/800 1400/1000/800
Степень защиты, IP IP54 IP54 IP54
Размеры прибора (ШхВхГ), мм 815x770x325 815x770x325 815x770x350
Размеры упаковки (ШхВхГ), мм 840х380х800 840х380х800 840х380х800
Вес нетто, кг 21,3 24,3 28,0
Вес брутто, кг 24,1 27,1 31,0
* При максимальной производительности и температуре теплоносителя 130/90, температура воздуха на входе в прибор 0 °С.
** При максимальной производительности и температуре теплоносителя 90/70, температура воздуха на входе в прибор 15 °С.
*** Теоретически полученная величина.
**** На расстоянии 5 м по оси прибора.
3
/ч 6000/5400/4400 5700/4000/3400 5500/3700/3000
*
42 71 95
25 42 56
до 23 до 42 до 60
***
30 28 25
1,4 2,92 4,43
55 55 55
6
Page 8
опт. 3-8 м
10. МОНТАЖ ПРИБОРА
ВНИМАНИЕ!
Место монтажа должно быть соответству юще подобрано с учётом возможного по явления
нагрузок и вибраций. Перед нача лом любых монтажных, эксплуатационных или консервационных работ необходимо отключить питание и не допустить включе ния напряжения.
Рекомендуем применение фильтров в гидравлической системе. Перед подключением
подводящих трубопроводов (особенно подающих) к оборудованию рекомендуем очистить
систему, спуская несколь ко литров воды.
ВНИМАНИЕ!
Несоблюдение при монтаже минимального расстояния 0,4 м от стены или потолка может
вызвать неправильную работу обогревателя, а также повышенный шум или повреждение вентилятора.

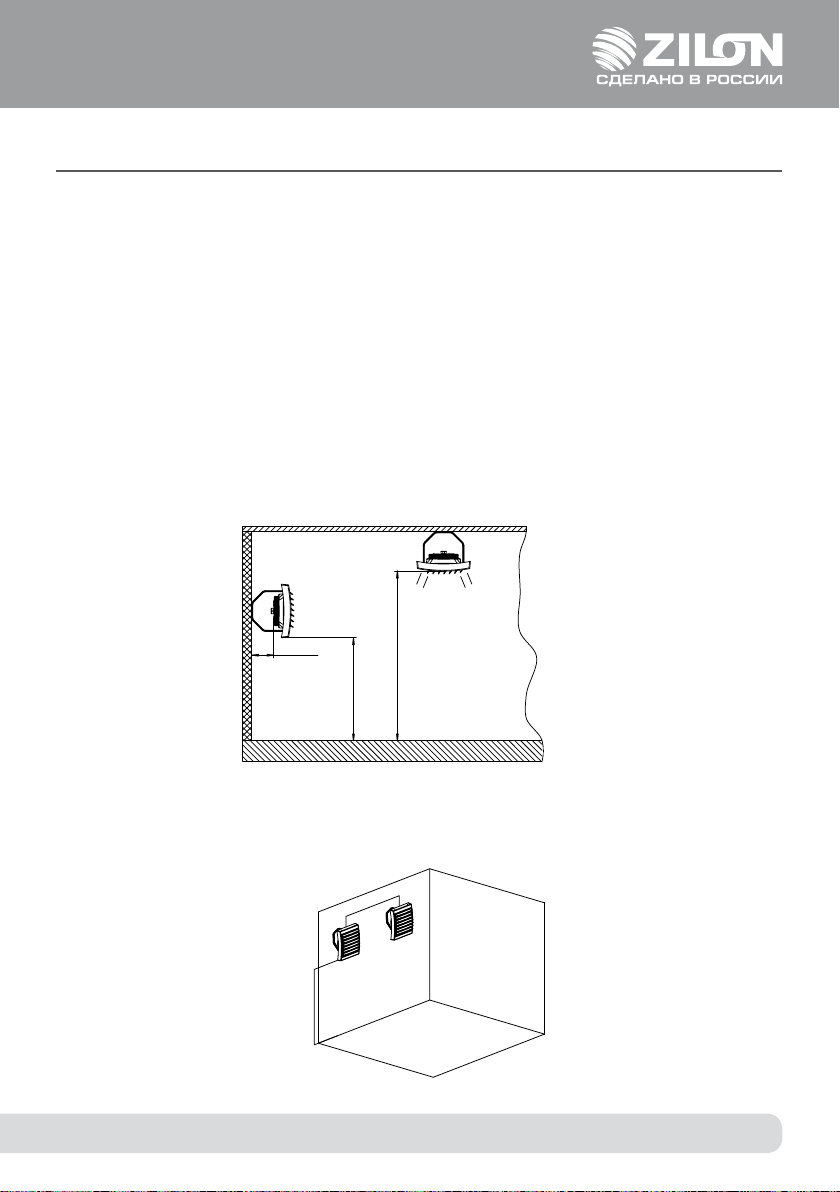

При настенном или потолочном монтаже ре комендуется брать во внимание следующие параметры:
• Высоту монтажа
мин. 0,4 м
опт. 4-12 м*
опт. 3-8 м
*при горизонта льной установке направляющих
• Расстояние между установками – рекомендуется расстояние от 6 до 12 м для равномерного распространения тёплого воздуха
6-12 м
7
Page 9
• Дальность действия воздушного потока
макс. 15 м**
* для горизонтальной установки нап равляющих жа люзи
** для с имметричной установк и направл яющи х жалюзи под углом 45°
макс. 25 м*
• У ровень шума оборудования (в зависимости от акустических особенностей помещения)
• Рабочее состояние, отопление — например, оборудование, дополнительно работающее как дестрификатор
• Направление потока воздуха — направление потока воздуха должно быть установленно так, чтобы в зоне нахождения людей не появлялись сквозняки. Поток воздуха не
должен быть направлен на стены, колонны, стеллажи, рабочую технику, станки и т.д.

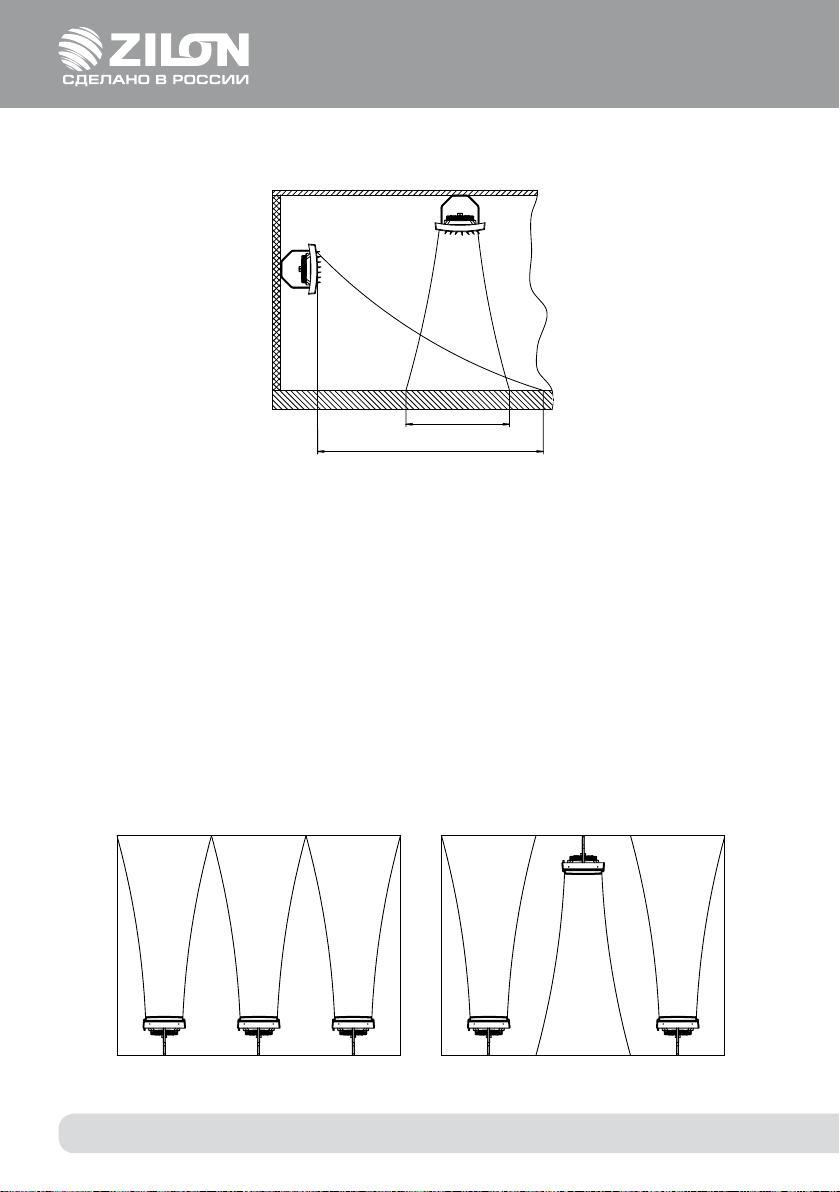

ПРИМЕРНОЕ РАЗМЕЩЕНИЕ ТЕПЛОВЕНТИЛЯТОРОВ ПРИ НАСТЕННОМ МОНТАЖЕ
Вид сверху
8
Page 10

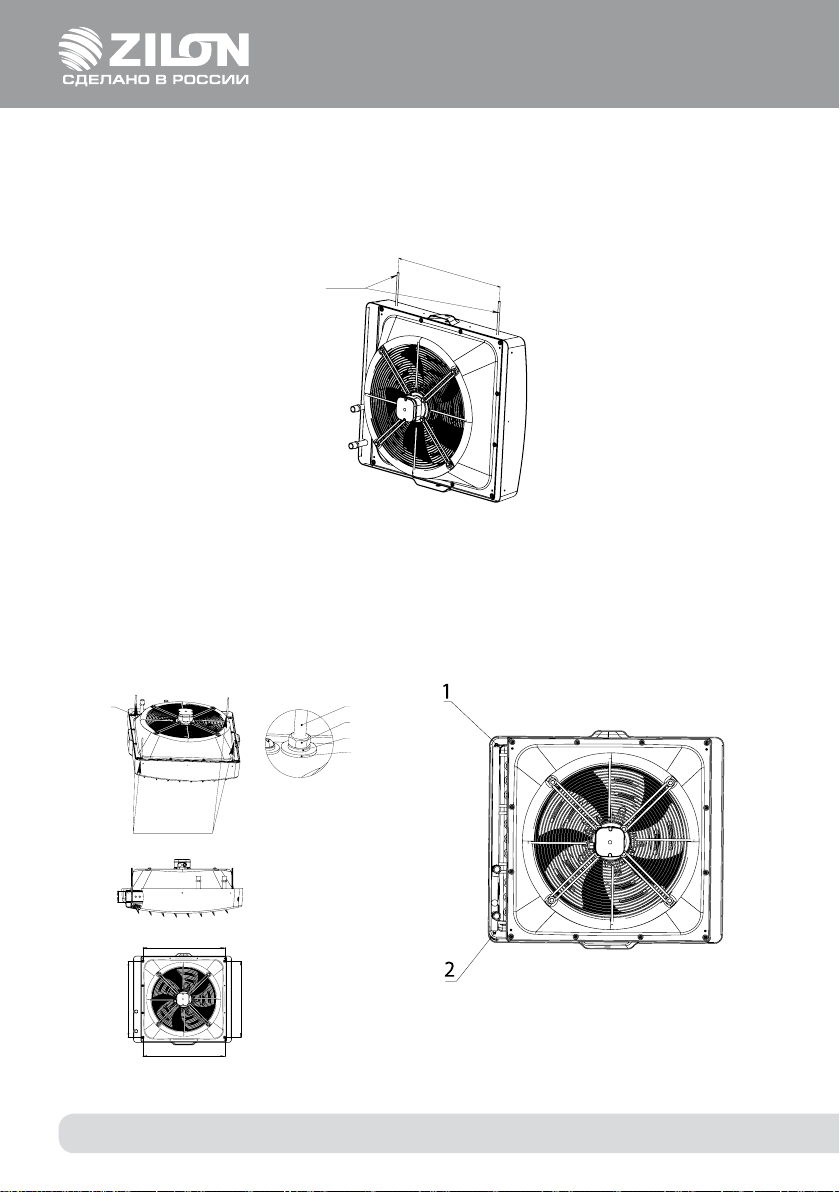

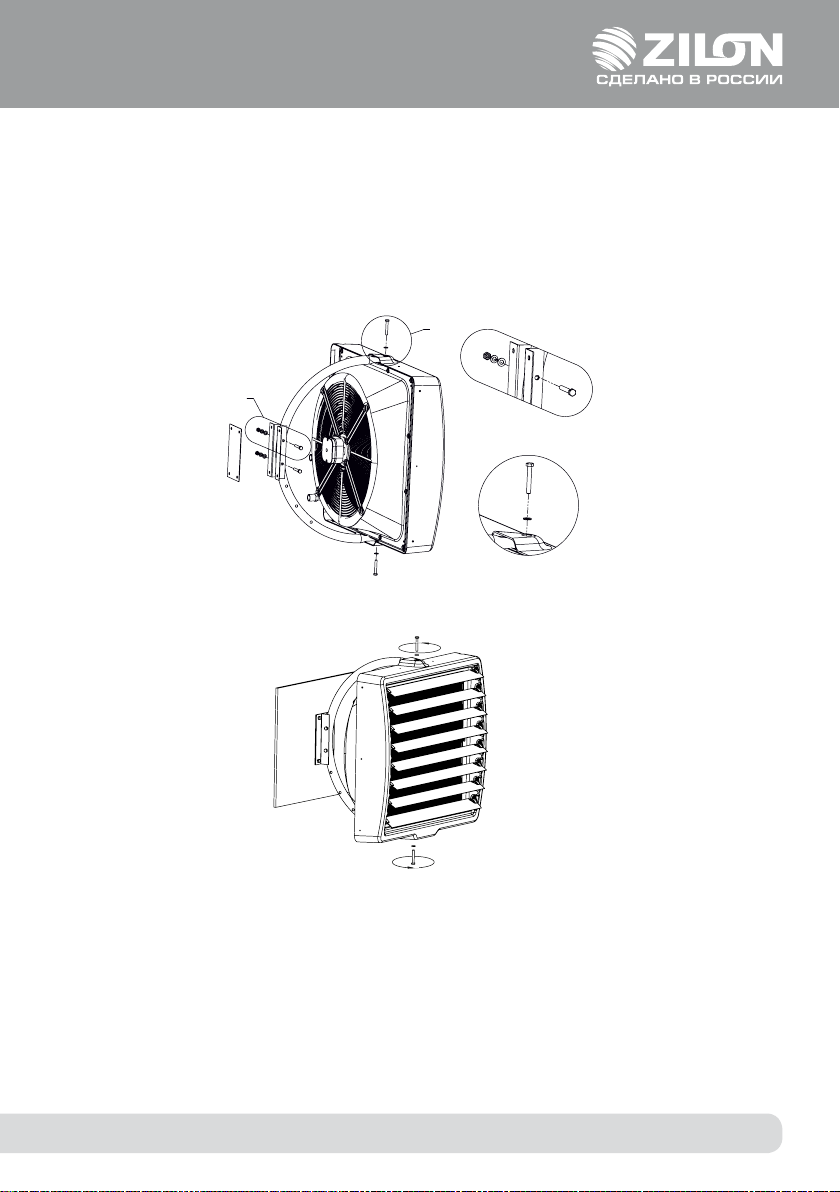

МОНТАЖ С КРОНШТЕЙНОМ
Кронштейн доступен как опция. В комплект с кроншейном входят: болт М8x55 (2 штуки),
шайба (2 штуки), гровер (2 штуки). Для крепления к устройству кронштейна необходимо
вставить болт, шайбу, гровер в отверстие кронштейна (вид А). Затем затянуть болт в отверстии отмеченном на виде Б. Повторите данные операции для крепления кронштейна
снизу .
B
A
Вращение оборудования установленного на кронштейне.
A
B
МОНТАЖ КОНСОЛИ
В состав аппарата не входят крепежные шпильки и монтажная консоль. Монтажная
консоль доступна как опция. Оборудование может мон тироваться на любой опоре,
обеспечивающей стабильное и надежное крепление. Резьбовые монтажные отверстия (2 шт.) предусмотрены на верхней панели аппарата. Для монтажа обо гревателя
посредством монтажных шпилек необходимо ввести шпильки М8 в резьбовые отверстия, предусмотренные внутри аппарата. Вертикальное подвешивание: резьбовые мон-
9
Page 11
тажные отверстия (2 шт.) предусмотрены на верхней панели аппарата. Для монтажа
обо гревателя посредством монтажных шпилек не обходимо ввести шпильки М8 через
отверстия предусмотренные в корпусе (вид А) в резьбовые отверстия, предусмотренные
в приборе (вид Б).
Шпильки М8
570 мм
Горизонтальное подключение: резьбовые монтажные отверстия (4 шт.) предусмотрены на задней панели аппарата. Для монтажа обогревателя посредством монтажных
шпи лек необходимо ввести шпильки М8 через отверстия предусмотренные в корпусе
(вид А) и закрепить их посредством шайбы, гайки и гровера (вид Б).
10
A
7
Шпильки М6
621
A
Шпилька М6
Гайка М6
Гровер
Шайба
665
621
665
Page 12
11. СОВЕТЫ ПО МОНТАЖУ И ПУСКОНАЛАДКЕ
ПОДКЛЮЧЕНИЕ ТЕПЛОНОСИТЕЛЯ
Во время монтажа трубопровода с теплоносителем следует защищать присо единительный
патрубок теплообменника от воздействия крутящего момента. Вес прокладываемых трубопроводов не должен соз давать нагрузки на патрубки теплообменни ка.
Рекомендуется присоединение трубопровода с помощью гибких патрубков (что
позволяет изменять положение аппарата на монтажной консоли).
УДАЛЕНИЕ ВОЗДУХА / СПУСК ТЕПЛОНОСИТЕЛЯ
Удаление воздуха осуществляется посредством ослабления винта воздухоотводчика
1. Спуск теплоносителя производится с помощью удаления винта
2. В случае запуска обогревателя после предварительного спуска теплоносителя
следует помнить об удалении воздуха из системы.
Следует также обратить особое внимание на защиту аппарата от случайного попадания в корпус воды во время спуска теплоносителя.

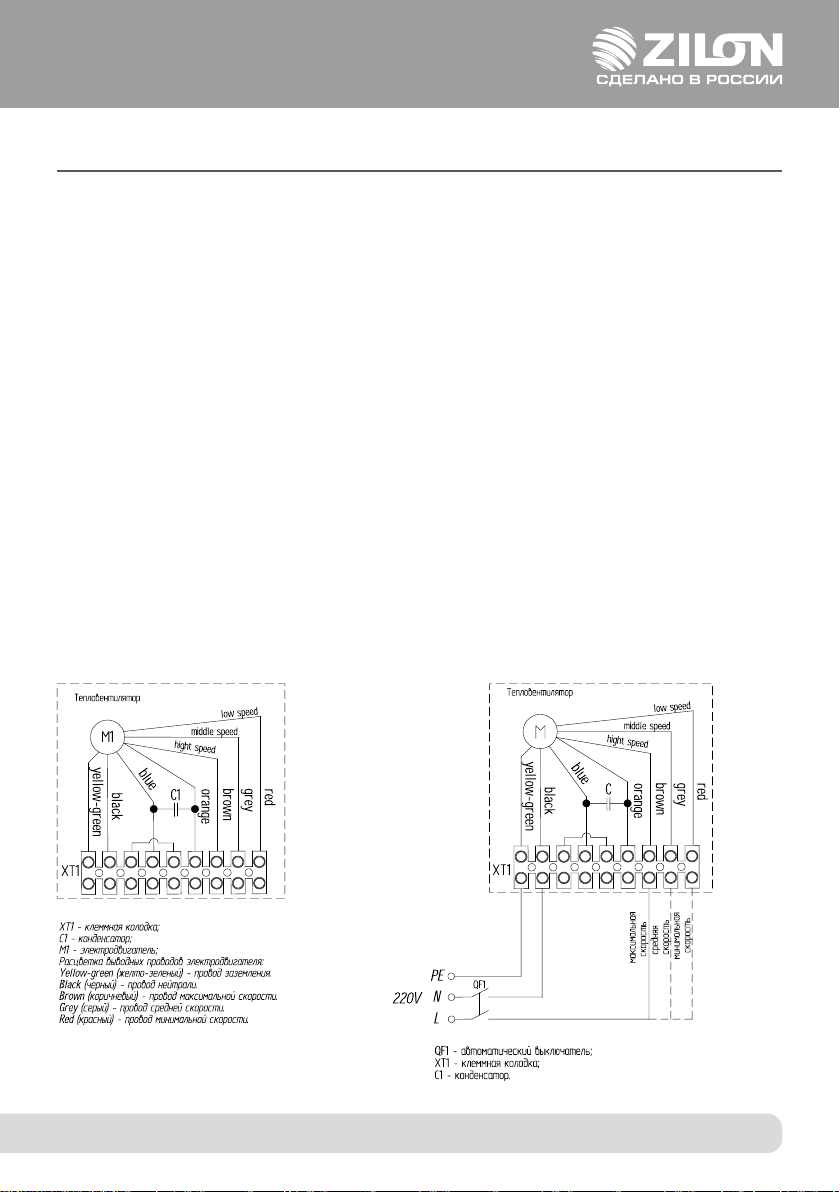

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

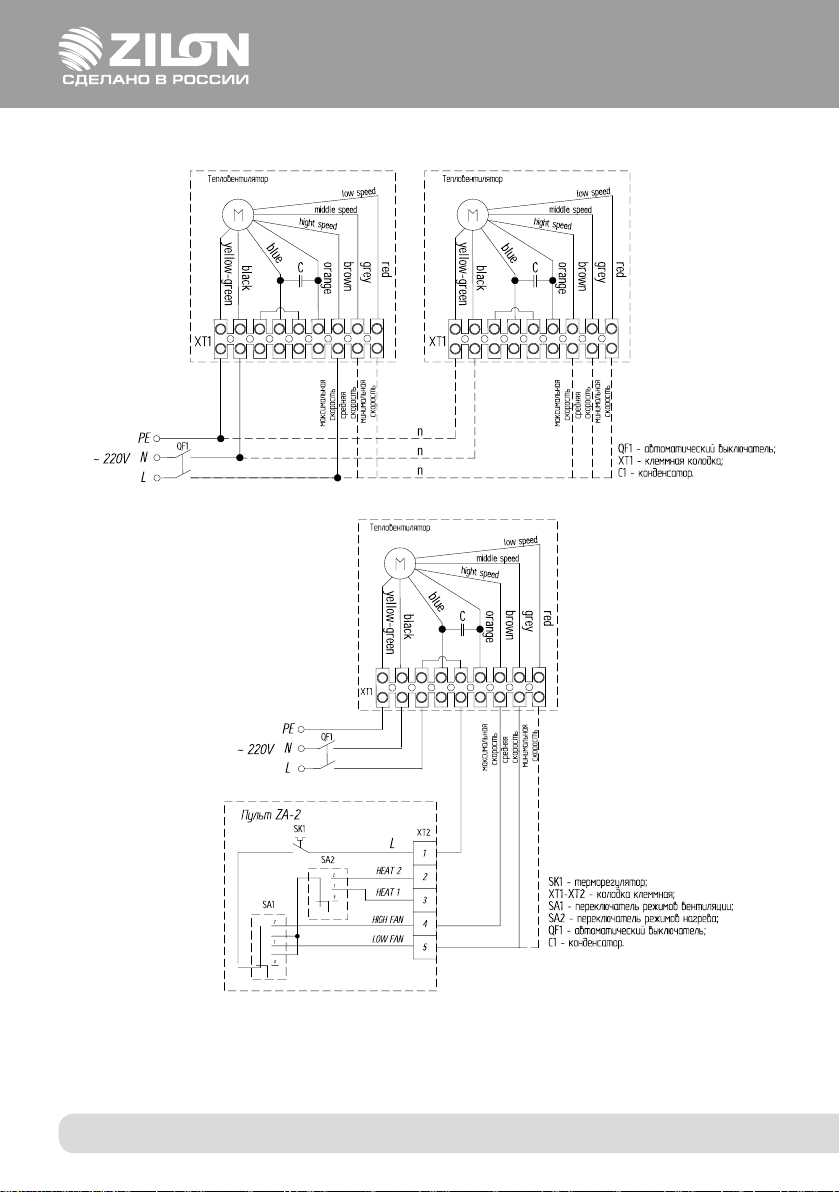

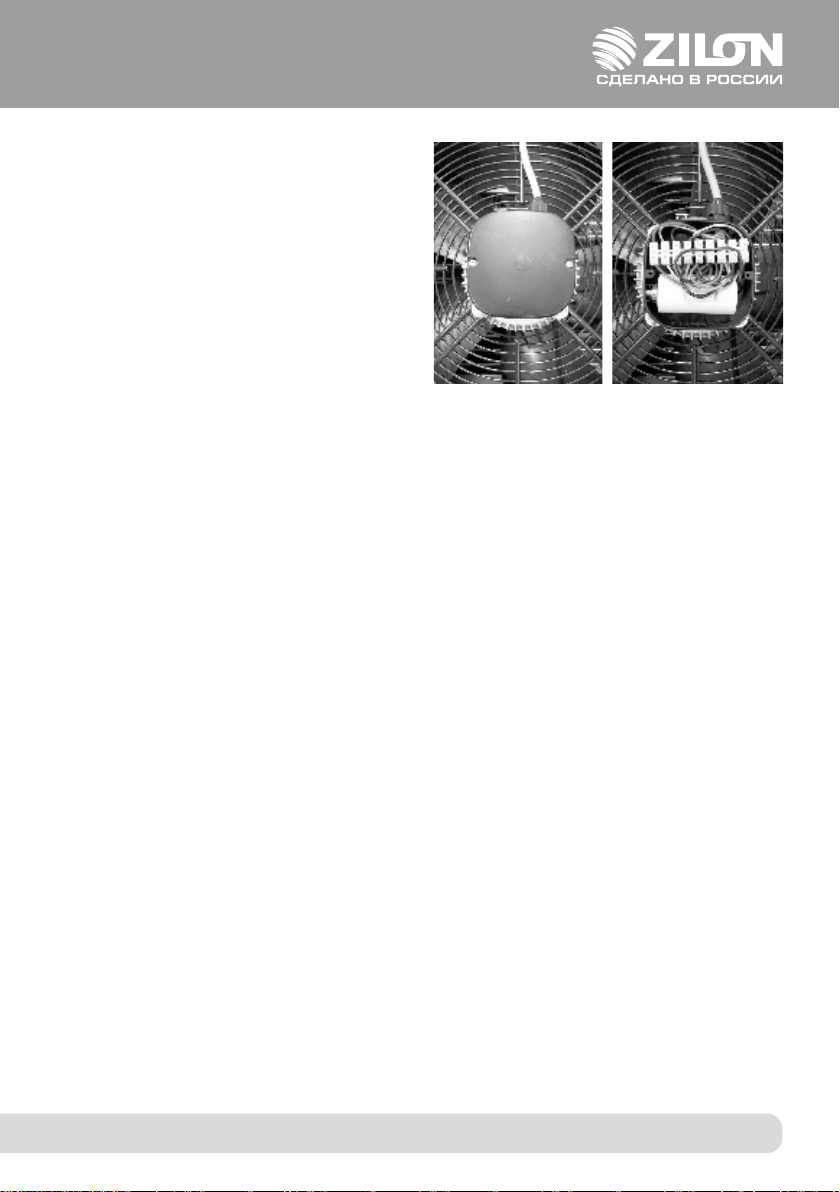

Внутреннее устройство клеммной коробки: Подключение тепловентилятора через
автоматический выключатель
11
Page 13
Групповое подключение тепловентилятора через автоматический выключатель
Подключение тепловентилятора к пульту ZA-2
Важно!
Пульт предназначен для управления воздушными двухскоростными вентиляторами. Для подключения тепловентилятора с трехскоростным вентилятором выбирается 2 оптимальные ско-
При подключении водяного тепловентилятора в односкоростном режиме, пользо-
рости.
ватель самостоятельно устанавливает скорость, ориентируясь на свои предпочтения и
потребности.
12
Page 14
Для подключения электропитания снимите крышку с электродвигателя, открутив
два винта. Подключите провода к клемной колодке согласно схеме подключения.
Установите крышку обратно.
Минимальное сечение электрических
проводов 1 мм
2
Подключение к электрической сети
Подключение к электросети осуществляется через автоматический выключатель
в соответствии с «Правилами устройства
электроустановок». Автоматический выключатель сети потребителя должен обеспечивать полное снятие питающего напряжения с изделия.
При монтаже стационарной проводки использовать трехжильный кабель с мини-
мальным сечением 1,0 мм
2
по медному
беля кабельным вводом. В электрической
сети, к которой подключается тепловентилятор, должны быть установлены, правильно подобранные аппараты обеспечи-
вающие защиту изделия от перегрузок и
токов короткого замыкания (автоматиче-
ский выключатель, дифференцированный
автомат)в
проводнику. При монтаже тепловентилятора, производить полную фиксацию ка-
ЗАПУСК
• Перед началом любых монтажных или консервационных работ необходимо от-
ключить питание и не допустить включения напряжения.
• Рекомендуем применение фильтров в гидравлической системе. Перед
подключени ем подводящих трубопроводов (особенно подающих) к оборудованию рекомендуем очистить систему, спуская несколько литров воды.
• Рекомендуем применение воздухоотводчика в самой высокой точке системы.
• Рекомендуем устанавливать шаровые краны непосредственно за оборудовани-
ем для удобства обслуживания или демонтажа оборудования.
• Необходимо предохранять оборудование от увеличения давления выше макси-
мального допустимого рабочего давления 1,6 МПа.
• Вес прокладываемых трубопроводов не должен создавать нагрузку на патрубки
нагревателя.
• Перед первым запуском прибора необходимо проверить правильность гидрав-
лического подключения (плотность воздухоотводчика, патрубков, соответствие
установленной арматуры).
• Рекомендуем перед первым запуском установки проверить правильность
электриче ского подключения (подключение питающего провода, вентилятора).
• Рекомендуем применение дополнительного предохранения от перенапряжения.
• При использовании схем подключения вентилятора, при которых управление тем-
13
Page 15
пературой воздуха осуществляется путем выключением вентилятора, необходимо ограничить температуру теплоносителя до 70°С для того, чтобы не допустить повреждения
корпуса тепловентилятора и направляющих воздушного потока.
12. ИНСТРУКЦИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИИ
ВНИМАНИЕ!
Специальные рекомендации по безопасности
• Перед началом каких-либо работ, связанных с оборудованием, необходимо от-
ключить установку от напряжения и соответствующе предохранить. Подождать до
полной остановки вентилятора.
• Следует пользоваться устойчивыми монтажными лесами и подъёмниками.
• В зависимости от температуры теплоносителя трубопровод, часть корпуса,
поверхно сти обмена тепла могут быть горячими, даже после полной остановки
вентилятора.
• Возможны острые грани! Во время транспортировки следует надевать рукавицы,
за щитную обувь и одежду.
• Обязательно следует соблюдать рекомендации и правила по технике безопасности.
• Гр у з следует закреплять только в предусмотренных для этого местах транспорт-
ного средства. При погрузке с помощью подъёмников следует предохранять края
оборудова ния. Следует помнить о равномерном распределении груза.
• Оборудование необходимо предохранять от влаги и загрязнения, а также от вли-
яния по - годных явлений в помещениях.
• Утилизация мусора: необходимо проследить за безопасной для окружающей сре-
ды утилизацией эксплуатационных материалов, упаковочного материала, а также запчастей, согласно с действующим законодательством.
13. УХОД И ОБСЛУЖИВАНИЕ
• Корпус оборудования не требует консервации.
• Теплообменник необходимо регулярно очищать от пыли и грязи. Перед отопитель-
ным сезоном рекомендуем очистить теплообменник при помощи сжатого воздуха
со стороны жалюзи (нет необходимости демонтажа оборудования). Необходимо соблюдать осторожность во избежание замятия ламелей оребрения теплобменника.
• В случае замятия ламелей следует их выравнивать специальным инструментом.
• Двигатель вентилятора не требует особого эксплуатационного обслуживания.
При загрязнении необходимо очистить защитную
• При долговременном простое, оборудование необходимо отключить от источни-
ка пи тания.
• Существует опасность разморозки теплообменника при понижении температуры
в помещении ниже 0 °С и одновременным понижением температуры теплоносителя. Тепл о обменник не оснащён встроенной защитой от замораживания.
• Возможные неисправности и методы их устранения приведены в разделе «Поиск
и устранение неисправностей».
14
сетку от пыли и грязи.
Page 16
14. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Содержание
неисправностей,
внешнее проявление и
дополнительные признаки
Тепловентилятор
не включается
Воздушный поток
не нагревается
* Примечание:
Для устранения неисправностей, связанных с заменой деталей и обрывом цепи, следует обращаться
в специализированные ремонтные мастерские
Вероятная причина Метод устранения
Отсутствует напряжение в сети
электропитания
Не работает сетевой
выключатель
Обрыв в проводке
тепловентилятора
Недостаточный расход
теплоносителя или его
отсутствие
Проверить наличие напряжения
в розетке
Проверить срабатывание
переключателя, неисправный
выключатель заменить*
Устранить обрыв*
Проверить циркуляцию
теплоносителя в водяном
контуре*
15. ПРАВИЛА ТРАНСПОРТИРОВКИ
И ХРАНЕНИЯ
• Тепловентилятор в упаковке изготовителя можно транспортировать всеми
видами крытого транспорта при температуре воздуха от -50 до +50 °С и относительной влажности до 100% (при температуре +25 °С) в соответствии с
правилами перевозки грузов, действующих на данном виде транспорта. При
транспортировании должны быть исключены любые возможные удары и перемещения упаковки с тепловентилятором внутри транспортного средства.
• Тепловентилятор должен храниться в упаковке изготовителя в отапливаемом
вентилируемом мещении при температуре от +5 до +40 °С и относительной
влажности до 80% (при температуре +25 °С).
• Транспортирование и хранение тепловентилятора должно соответствовать
указаниям манипуляционных знаков на упаковке.
15
Page 17
16. УТИЛИЗАЦИЯ ПРИБОРА
По истечении срока службы прибор должен подвергаться утилизации в соответствии с нормами, правилами и способами, действующими в месте утилизации.
Не выбрасывайте прибор вместе с бытовыми отходами.
По истечении срока службы прибора, сдавайте его в пункт сбора для утилизации, если это
предусмотрено местными нормами и правилами. Это поможет избежать возможные последствия на окружающую среду и здоровье человека, а также будет способствовать повторному
использованию компонентов изделия.
Информацию о том, где и как можно утилизировать прибор можно получить от местных органов
власти.
17. ДАТА ИЗГОТОВЛЕНИЯ
Дата изготовления указана на приборе.
18. СРОК СЛУЖБЫ ИЗДЕЛИЯ
Срок службы водяного тепловентилятора со ставляет 7 лет.
19. ГАРАНТИЙНЫЙ СРОК
Гарантийное обслуживание прибора про изводится в соответствии с гарантийными обязательствами, перечисленными в гарантийном талоне.
16
Page 18
20. СЕРТИФИКАЦИЯ
Товар декларирован на территории Та моженного союза
Товар соответствует требованиям нормативных документов:
ТР ТС 004/2011 «О безопасности низковольт ного оборудования»,
ТР ТС 010/2011 «О безопасности машин и оборудования»,
ТР ТС 020/2011 «Электромагнитная совмести мость технических средств»
Изготовитель:
Общество с ограниченной ответственностью «Ижевский завод тепловой техники»
Адрес: 426052, г. Ижевск, ул. Лесозаводская, д. 23/110
Тел./факс: +7 (3412) 905-410, +7 (3412) 905-411.
Адрес производства:
РФ, Владимирская область, г. Киржач, мкр. Красный Октябрь, ул. Первомайская, д. 1
Изготовлено в России.
17
Page 19
ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HP-30.003W
Температура воды на входе/выходе, °С
70/50 80/60 82/71 90/70 130/90
Температура воздуха на входе, °С
Производительность режим 1, м
Мощность нагревателя, кВт
Температура нагретого воздуха, °С
Гидравлическое сопротивление, кПа
Производительность режим 2, м
Мощность нагревателя, кВт
Температура нагретого воздуха, °С
Гидравлическое сопротивление, кПа
Производительность режим 3, м
Мощность нагревателя, кВт
Температура нагретого воздуха, °С
Гидравлическое сопротивление, кПа
4400
5400
6000
0 5 10 15 20 0 5 10 15 20 20 0 5 10 15 20 0 5 10 15 20
/ч
3
14,4 18,1 21,8 25,5 29,1 17,2 20,9 24,6 28,3 31,9 34,4 19,9 23,7 27,4 31,1 34,7 27,0 30,8 34,5 38,1 41,8
19,38 17,65 15,91 14,14 12,31 23,16 21,45 19,72 17,95 16,12 19,43 26,92 25,22 23,49 21,72 19,89 36,50 34,82 33,03 31,22 29,39
9,6 8,1 6,7 5,4 4,2 13,1 11,4 9,7 8,2 6,7 28,3 17,0 15,1 13,2 11,4 9,7 7,9 7,3 6,6 5,9 5,3
0,835 0,760 0,684 0,608 0,529 0,997 0,992 0,850 0,770 0,695 1,516 1,156 1,084 1,008 0,932 0,853 0,774 0,742 0,702 0,662 0,623
/ч
3
Расход воды, м
21,23 19,35 17,42 15,50 13,48 25,40 23,50 21,62 19,68 17,67 21,35 29,50 27,65 25,78 23,81 21,81 39,96 38,12 36,23 34,12 32,19
/ч
3
12,9 16,8 20,6 24,4 28,2 15,5 19,3 23,2 27,0 30,8 33,0 18,0 21,9 25,7 29,5 33,3 24,4 28,2 32,1 35,8 39,6
0,914 0,832 0,749 0,666 0,580 1,091 1,012 0,929 0,846 0,760 1,667 1,267 1,184 1,105 1,022 0,936 0,850 0,810 0,770 0,727 0,684
/ч
3
Расход воды, м
18
11,4 9,6 7,9 6,4 4,9 15,5 13,5 11,5 9,7 7,9 33,7 20,1 17,9 15,7 13,5 11,5 9,4 8,6 7,8 7,0 6,3
/ч
3
12,3 16,2 20,1 24,0 27,8 14,7 18,6 22,5 26,4 30,2 32,3 17,1 21,0 24,9 28,8 32,6 23,1 27,0 30,9 34,8 38,6
22,24 20,25 18,25 16,22 14,10 26,57 24,62 22,62 20,61 18,51 22,37 30,91 28,96 26,99 24,94 22,85 41,82 39,89 37,93 35,81 33,69
12,4 10,4 8,6 6,9 5,4 16,9 14,7 12,5 10,6 8,7 36,7 22,0 19,5 17,1 14,8 12,6 10,2 9,3 8,5 7,6 6,8
0,958 0,871 0,785 0,698 0,608 1,141 1,058 0,972 0,886 0,796 1,746 1,325 1,242 1,159 1,069 0,979 0,889 0,846 0,806 0,760 0,716
/ч
3
Расход воды, м
Page 20
ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HР-60.003W
Температура воды на входе/выходе, °С
70/50 80/60 82/71 90/70 130/90
Температура воздуха на входе, °С
Производительность режим 1, м
Мощность нагревателя, кВт
Температура нагретого воздуха, °С
Гидравлическое сопротивление, кПа
Производительность режим 2, м
Мощность нагревателя, кВт
Температура нагретого воздуха, °С
Гидравлическое сопротивление, кПа
Производительность режим 3, м
Мощность нагревателя, кВт
Температура нагретого воздуха, °С
Гидравлическое сопротивление, кПа
3400
4000
5700
0 5 10 15 20 0 5 10 15 20 20 0 5 10 15 20 0 5 10 15 20
/ч
3
28,0 30,5 33,0 35,4 37,8 33,4 35,9 38,4 40,8 43,2 47,6 38,8 41,2 43,6 46,1 48,5 52,8 55,2 57,7 60,0 62,5
28,24 25,75 23,18 20,58 17,97 33,66 31,19 28,61 26,03 23,42 27,85 39,09 36,53 33,98 31,37 28,77 53,28 50,68 48,08 45,45 42,93
5,5 4,6 3,8 3,1 2,4 7,5 6,5 5,5 4,6 3,8 5,3 9,7 8,5 7,4 6,4 5,5 4,6 4,1 3,8 3,4 3,1
1,216 1,109 0,998 0,887 0,774 1,447 1,341 1,230 1,119 1,007 2,174 1,677 1,567 1,455 1,346 1,234 1,132 1,077 1,022 0,966 0,912
/ч
3
/ч
3
Расход воды, м
26,1 28,8 31,5 34,0 36,6 31,2 33,9 36,5 39,1 41,7 45,8 36,2 38,8 41,4 44,0 46,6 49,3 51,9 54,5 57,0 59,6
30,80 28,09 25,32 22,47 19,59 36,77 34,05 31,24 28,39 25,55 30,47 42,66 39,92 37,07 34,24 31,43 58,12 55,31 52,44 49,60 46,75
6,5 5,5 4,5 3,6 2,8 8,8 7,6 6,5 5,5 4,5 6,4 11,4 10,1 8,8 7,6 6,5 5,3 4,9 4,4 4,0 3,6
1,327 1,210 1,090 0,968 0,843 1,581 1,464 1,343 1,221 1,099 2,378 1,830 1,713 1,590 1,469 1,348 1,235 1,175 1,114 1,054 0,993
/ч
3
/ч
3
Расход воды, м
22,2 25,2 28,2 31,2 34,1 26,5 29,5 32,5 35,5 38,4 42,0 30,8 33,8 36,8 39,7 42,7 41,9 44,8 47,8 50,7 53,6
37,19 33,86 30,55 27,10 23,62 44,41 41,09 37,75 34,32 30,86 36,94 51,55 48,28 44,89 41,44 37,99 70,20 66,73 63,30 59,81 56,30
9,2 7,7 6,4 5,1 4,0 12,5 10,8 9,2 7,7 6,4 26,6 16,2 14,3 12,5 10,8 9,2 7,6 6,9 6,3 5,6 5,0
1,602 1,458 1,316 1,167 1,017 1,909 1,767 1,623 1,475 1,327 2,883 2,211 2,071 1,926 1,778 1,630 1,492 1,418 1,345 1,271 1,196
/ч
3
Расход воды, м
19
Page 21
ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HР-80.003W
Температура воды на входе/выходе, °С
70/50 80/60 82/71 90/70 130/90
Температура воздуха на входе, °С
Производительность режим 1, м
Мощность нагревателя, кВт
Температура нагретого воздуха, °С
Гидравлическое сопротивление, кПа
Производительность режим 2, м
Мощность нагревателя, кВт
Температура нагретого воздуха, °С
Гидравлическое сопротивление, кПа
Производительность режим 3, м
Мощность нагревателя, кВт
Температура нагретого воздуха, °С
Гидравлическое сопротивление, кПа
3000
3700
5500
0 5 10 15 20 0 5 10 15 20 20 0 5 10 15 20 0 5 10 15 20
/ч
3
40,0 41,4 42,8 44,2 45,6 47,4 48,8 50,3 51,7 53,1 58,8 54,7 56,2 57,6 59,1 60,5 75,2 76,6 78,2 79,8 81,3
35,53 32,36 29,17 25,97 22,73 42,13 38,97 35,81 32,65 29,47 34,49 48,65 45,49 42,35 39,19 36,05 66,84 63,70 60,69 57,63 54,57
3,7 3,2 2,6 2,1 1,7 5,0 4,3 3,7 3,1 2,6 10,3 6,4 5,7 5,0 4,3 3,7 3,1 2,8 2,6 2,3 2,1
1,530 1,394 1,256 1,119 0,979 1,811 1,675 1,540 1,404 1,267 2,692 2,087 1,952 1,817 1,681 1,547 1,421 1,354 1,290 1,225 1,160
/ч
3
/ч
3
Расход воды, м
37,3 39,0 40,6 42,2 43,8 44,3 46,0 47,6 49,3 50,9 56,3 51,2 52,8 54,5 56,2 57,8 70,2 71,8 73,5 75,3 77,0
40,16 36,60 32,95 29,31 25,64 47,72 44,11 40,51 36,91 33,30 39,13 55,13 51,53 47,96 44,36 40,76 75,59 71,93 68,44 64,99 61,49
4,7 4,0 3,3 2,6 2,1 6,3 5,4 4,7 3,9 3,3 3,7 8,1 7,1 6,2 5,4 4,6 3,8 3,5 3,2 2,9 2,6
1,730 1,576 1,419 1,262 1,104 2,052 1,896 1,742 1,587 1,432 3,054 2,365 2,210 2,057 1,893 1,749 1,606 1,529 1,454 1,381 1,307
/ч
3
/ч
3
Расход воды, м
20
32,1 34,3 36,3 38,4 40,5 38,3 40,4 42,4 44,5 46,6 51,5 44,3 46,4 48,5 50,6 52,6 60,4 62,5 64,6 66,7 68,8
50,48 46,02 41,42 36,82 32,17 60,17 55,64 51,03 46,42 41,85 49,57 69,67 65,08 60,52 55,92 51,35 95,05 90,46 85,83 81,28 76,85
7,1 6,0 5,0 4,0 3,1 9,6 8,3 7,1 6,0 4,9 20,0 12,4 10,9 9,6 8,3 7,1 5,8 5,3 4,8 4,4 4,0
2,174 1,982 1,784 1,586 1,385 2,587 2,392 2,194 1,996 1,799 3,869 2,988 2,792 2,596 2,399 2,202 2,020 1,922 1,824 1,727 1,633
/ч
3
Расход воды, м
Page 22
21. ГАРАНТИЙНЫЙ ТАЛОН
ПОЗДРАВЛЯЕМ ВАС С ПРИОБРЕТЕНИЕМ!
Внимательно ознакомьтесь с гарантийным талоном и
проследите, чтобы он был правильно заполнен и имел
штамп продавца. При отсутствии штампа продавца
(либо кассового чека с датой продажи) гарантийный
срок изделия исчисляется со дня его изготовления.
Тща тельно проверяйте внешний вид изделия и его
комплектность, все претензии по внешнему виду и
комплектности изделия предъявляйте продавцу при
покупке изделия.
Для установки (подключения) изделия вы можете
воспользоваться услугами квалифицированных
специалистов, либо сделать это самостоятельно,
воспользовавшись рекомендациями Инструкции по
эксплуатации изделия. Однако Продавец, Изготовитель, Уполномоченная изготовителем Организация,
не несут ответственность за недостатки изделия,
возникшие из-за его неправильной установки (подключения).
Дополнительную информацию об этом и других изделиях Вы можете получить у Продавца. На сайте
www.zilon.ru размещены адреса Сервисных Центров,
осуществляющих ремонт оборудования ZILON.
Гарантийный срок на прочие изделия составляет
24 (двадцать четыре) месяца со дня продажи изделия
Покупателю. В конструкцию, комплектацию или технологию изготовления изделия, с целью улучшения
его технических характеристик, могут быть внесены
изменения. Таки е изменения вносятся в изделие без
предварительного уведомления Покупателя и не влекут обязательств по изменению/улучшению ранее
выпущенных изделий.
Убедительно просим Вас во избежание недоразумений до установки/эксплуатации изделия внимательно
изучить его инструкцию по эксплуатации.
Запрещается вносить в гарантийный талон какие-либо изменения, а также стирать или
какие-либо указанные в нем данные. Настоящая гарантия имеет силу, если Гарантийный талон правильно/ч етко заполнен и в нем указаны: наименование
и модель изделия, его серийные номера, дата продажи, а также имеется подпись уполномоченного лица
и штамп Продавца.
Настоящая гарантия распространяется на производственный или конструкционный дефект изделия.
Если в течение гарантийного срока в купленном Вами
изделии обнаружатся производственный или конструкционный дефекты, Вы вправе в соответствии
с действующим законодательством РФ обратиться
переписывать
за гарантийным обслуживанием в уполномоченный
сервисный центр или к Пр одавц у. Настоящая гарантия включает в себя выполнение уполномоченным
сервисным центром или Продавцом ремонтных работ
и замену дефектных деталей изделия в уполномоченном сервисном центре или у продавца, либо в месте
нахождения Покупателя (по усмотрению уполномоченного сервисного центра или Продавца). Гарантийный ремонт изделия выполняется в срок не более 20
(двадцати) рабочих дней.
Гарантийный срок на комплект ующие изделия (детали, которые могут быть сняты с изделия без применения каких-либо инструментов) составляет три месяца
со дня продажи изделия Покупателю.
Гарантийный срок на новые комплектующие изделия
или составные части, установленные на изделие при
гарантийном или платном ремонте, либо приобретенные отдельно от изделия, составляет три месяца со
дня выдачи Покупателю изделия по окончании ремонта, либо продажи последнему этих комплектующих/
составных частей.
Настоящая гарантия действительна только на территории РФ на изделия, купленные на территории РФ.
Настоящая гарантия не дает права на возмещение
и покрытие ущерба, происшедшего в результате переделки или регулировки изделия, без предварительного письменного согласия изготовителя, с целью
приведения его в соответствие с национальными
или местными техническими стандартами и нормами
безопасности, действующими в любой другой стране,
кроме РФ, в которой это изделие было первоначально продано.
НАСТОЯЩАЯ ГАРАНТИЯ
НЕ РАСПРОСТРАНЯЕТСЯ НА:
• периодическое и сервисное обслуживание изделия (чист ку, замену фи льтров);
• любые адаптации и изменения изделия, в т.ч.
с целью усовершенствования и расширения
обычной сферы его применения, которая указана
в инструкции по эксплуатации изделия, без предварительного письменного согласия изготовителя.
НАСТОЯЩАЯ ГАРАНТИЯ ТАКЖЕ
НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧАЯХ:
• если будет полностью/частично изменен, стерт,
удален или будет неразборчив серийный номер
изделия;
21
Page 23
• использования изделия не по его прямому назначению, не в соответствии с его инструкцией по
эксплуатации, в том числе, эксплуатации изделия
с перегрузкой или совместно со вспомогательным
оборудованием, не рекомендуемым Продавцом
(изготовителем);
• наличия на изделии механических повреждений
(сколов, трещин и т.д.), воздействий на изделие
чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности/запыленности, концентрированных паров;
• ремонта / наладки / инсталляции / адаптации изделия не уполномоченными на то организациями/
лицами;
• стихийных бедствий (пожар, наводнение и т. д.)
и других причин, находящихся вне контроля Продавца (изготовителя) и Покупателя, которые причинили вред изделию;
• неправильного подключения изделия в электросеть, неисправности электросети и прочих внешних сетей;
• дефектов, возникших вследствие попадания
внутрь изделия посторонних предметов, жидкостей (не предусмотренных Инструкцией по эксплуатации), насекомых и продуктов их жизнедеятельности и т.д .;
• неправильного хранения изделия;
• необходимости замены ламп, фильт ров, элементов питания, аккумуляторов, предохранителей,
а также стеклянных
и перемещаемых вручную деталей и других дополнительных быстроизнашивающихся/сменных
деталей (комплектующих) изделия, которые имеют собственный ограниченный период работоспособности, в связи с их естественным износом, или
если такая замена предусмотрена конструкцией
и не связана с разборкой изделия;
• дефектов системы, в которой изделие использовалось как элемент этой системы.
Покупатель-потребитель предупрежден о том, что
в соответствии с п. 11 «Перечня непродовольственных товаров надлежащего качества, не подлежащих
возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации» Пост. Правительства РФ от
19.01.1998 №55 он не вправе требовать обмена ку-
пленного изделия в порядке ст. 25 Закона «О защите
прав потребителей» и ст. 502 ГК РФ.
/ фарфоровых / матерчатых
С МОМЕНТА ПОДПИСАНИЯ ПОКУПАТЕЛЕМ ГАРАНТИЙНОГО ТАЛОНА СЧИТАЕТС Я, ЧТО:
• Вся необходимая информация об изделии и его потребительских свойствах в соответствии со ст. 10 Закона
«О защите прав потребителей» предоставлена Покупателю в полном объеме;
• Покупатель получил Инструкцию по эксплуатации купленного изделия на русском языке и_______________
______________________________________________________________________________________;
• Покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации
купленного изделия;
• Покупатель претензий к внешнему виду/комплектности/_______________________________ купленного
изделия не имеет.
ПОКУПАТЕЛЬ: ПОДПИСЬ: ДАТА:
_______________________________________ _____________________ __________________
Если и здели е проверя лось
в прис утст вии Пок упателя – «р аботе»
22
Page 24
Заполняется продавцом
Изымается мастером
при обслуживании
ГАРАНТИЙНЫЙ ТАЛОН
сохраняется у покупателя
Модель _______________________________
Серийный номер _______________________
Дата продажи __________________________
Название продавца ____________________
_______________________________________
Адрес продавца _______________________
_______________________________________
Телефон продавца _____________________
_______________________________________
Подпись продавца ______________________
Печать продавца
Заполняется установщиком
ГАРАНТИЙНЫЙ ТАЛОН
сохраняется у покупателя
УНИВЕРСАЛЬНЫЙ
ОТРЫВНОЙ ТАЛОН
на гарантийное обслуживание
Модель _______________________________
Серийный номер _______________________
Дата приема в ремонт __________________
№ заказа-наряда _______________________
Проявление дефекта ____________________
_______________________________________
Ф.И.О. клиента _________________________
______________________________________
Адрес клиента _________________________
_______________________________________
Телефон клиента _______________________
Дата ремонта __________________________
Подпись мастера _______________________
Изымается мастером
при обслуживании
УНИВЕРСАЛЬНЫЙ
ОТРЫВНОЙ ТАЛОН
на гарантийное обслуживание
Модель _______________________________
Серийный номер _______________________
Дата продажи __________________________
Название установщика _________________
_______________________________________
Адрес установщика _____________________
______________________________________
Телефон установщика __________________
_______________________________________
Подпись установщика ___________________
Печать установщика
Модель _______________________________
Серийный номер _______________________
Дата приема в ремонт __________________
№ заказа-наряда _______________________
Проявление дефекта ____________________
_______________________________________
Ф.И.О. клиента _________________________
______________________________________
Адрес клиента _________________________
_______________________________________
Телефон клиента _______________________
Дата ремонта __________________________
Подпись мастера _______________________
Page 25
Page 26
zilon.ru | зилон.рф
Loading...
