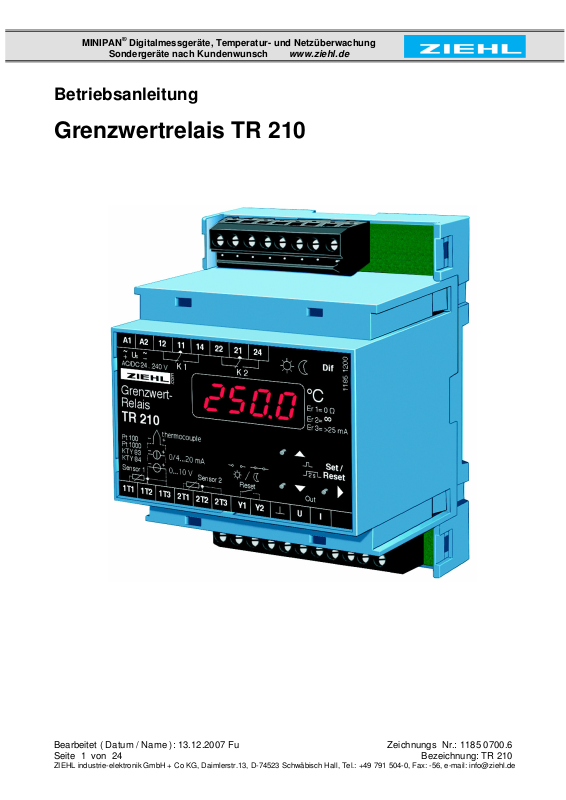

Betriebsanleitung
Grenzwertrelais TR 210
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 1 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Inhaltsverzeichnis Seite
Anwendung und Kurzbeschreibung ...............................................................................3
Übersicht der Funktionen...............................................................................................3
Anschlussplan................................................................................................................3
Anzeige- und Bedienelemente.......................................................................................3
Programme....................................................................................................................4
Wichtige Hinweise .........................................................................................................4
Montage.........................................................................................................................6
Inbetriebnahme..............................................................................................................6
Anzeigemodus...........................................................................................................6
Menümodus...............................................................................................................6
Parametriermodus .....................................................................................................6
Display-Anzeigen.......................................................................................................9
Bedienung Programm 1 – 1 Sensor / 2 Grenzwerte ..................................................10
Bedienung Programm 2 – 2 Sensoren / je 1 Grenzwert ............................................11
Bedienung Programm 3 – 1 Sensor / 2 Grenzwerte Tag, 2 Grenzwerte Nacht .........12
Bedienung Programm 4 – 2 Sensoren / je 1 Grenzwert Tag und Nacht....................13
Bedienung Programm 5 – 2 Sensoren / Differenztemperatur S 2 minus S 1.............14
Bedienung Programm 6 – 1 Eingang 0–10 V oder 0/4-10 mA / 2 Grenzwerte ..........15
Bedienung Programm 7 – 2 Eingänge 0–10 V oder 0/4-10 mA / je 1 Grenzwert.......16
Bedienung Programm 8 – 2 Eingänge 0–10 V oder 0/4-20 mA / Differenz ..............17
Bedienung Programm 9 – 2 Sensoren / 2 Grenzwerte MIN/MAX..............................18
Funktionsdiagramm ..................................................................................................18
Werkseinstellungen und Softwareversion......................................................................19
Fehlersuche...................................................................................................................20
Technische Daten..........................................................................................................20
Bauform .........................................................................................................................23
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 2 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Anschlussplan
Anwendung und Kurzbeschreibung
Schaltgeräte Typ TR 210 überwachen bis zu 2 Grenzwerte.
Das TR 210 wird eingesetzt als:
• Allgemeiner Temperaturschutz von Maschinen und Anlagen
• Temperaturregeleinheit, auch für Kälteanlagen
• Differenztemperaturregler in der Klimatechnik
Übersicht der Funktionen
• 2 Sensoreingänge:
• Pt 100, Pt 1000, KTY 83 oder KTY 84
in 2- oder 3-Leiter-Technik
• Thermoelemente
Typ B, E, J, K, L, N, R, S, T
• Eingangssignal DC 0-10 V;
DC 0/4-20 mA
• Auflösung 0,1°C für Bereich
–199,9...999.9 °C
• 2 Relaisausgänge (je 1 Wechsler)
• 1 Analogausgang DC 0-10 V oder
0/4-20 mA parametrierbar (nicht
potenzialgetrennt von den Eingängen)
• Allspannungsnetzteil AC/DC 24-240 V
• Mehrere wählbare Programme
• Speicherung und Anzeige der gemessenen
MIN- und MAX-Messwerte
• Steckbare Klemmen
• EasyLimit: Grenzwerte lassen sich bei
aktivierter Codesperre „EL“ ändern
Anzeige- und Bedienelemente
1, 3 LEDs Relaiszustand
2 Digitalanzeige, 4 stellig
4, 5 LEDs Tag/Nacht Umschaltung
6 LED Differenzmessung
7 Up Taster
8 Taster Set/Reset
9 Down Taster
10, 11 LEDs Sensor
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 3 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Programme
Ab Werk sind 9 Programme (Pr) wählbar. Ausgehend von diesen Programmen kann das
Gerät besonders einfach an den Anwendungsfall angepasst werden.
Wählen Sie zuerst das Programm aus, welches zu Ihrem Anwendungsfall passt und ändern
Sie danach die einzelnen Parameter! Alle Parameter werden beim Programmwechsel auf
"Werkseinstellung" des gewählten Programms zurückgesetzt.
(siehe Tabelle "Werkseinstellungen")
Auswahl der Programme:
Steuerspannung abschalten, Taste Set gedrückt halten, Steuerspannung einschalten. Die
Taste Set für mindestens 10 s gedrückt halten. Anschließend kann das Programm (Pr 1 ...
Pr 9) mit den Tastern up/down ausgewählt und mit Set bestätigt werden.
Pr Eingang Grenzwerte
1* 1 Temperatursensor 2
2 2 Temperatursensoren 1 pro Sensor
3 1 Temperatursensor 2 Tag und 2 Nacht
4 2 Temperatursensoren 1 Tag und 1 Nacht pro Sensor
5 2 Temperatursensoren 2 Differenztemperatur
6 1x 0-10 V oder 0/ 4-20 mA 2
7 2x 0-10 V oder 0/ 4-20 mA 1 pro Eingang
8 2x 0-10 V oder 0/4-20 mA 2 Differenz
9 2 Temperatursensoren 2 MIN/MAX
* Werkseinstellung
Hinweis:
Pr 1, 2, 5-9: Y1 / Y2 = Fern - Reset (extern)
Pr 3+4: Y1 / Y2 = Umschaltung Tag / Nacht
Wichtige Hinweise
Der einwandfreie und sichere Betrieb eines Gerätes setzt voraus, dass es sachgemäß
transportiert und gelagert, fachgerecht installiert und inbetriebgenommen sowie
bestimmungsgemäß bedient wird.
An dem Gerät dürfen nur Personen arbeiten, die mit der Installation, Inbetriebnahme und
Bedienung vertraut sind und über die ihrer Tätigkeit entsprechende Qualifikation
verfügen. Sie müssen den Inhalt der Betriebsanleitung, die auf dem Gerät angebrachten
Hinweise und die einschlägigen Sicherheitsvorschriften für die Errichtung und den Betrieb
elektrischer Anlagen beachten.
Die Geräte sind gemäß DIN / EN gebaut und geprüft und verlassen das Werk in
sicherheitstechnisch einwandfreiem Zustand.
Sollte die in der Betriebsanleitung enthaltene Information in irgend einem Fall nicht
ausreichen, wenden Sie sich bitte direkt an uns oder an die für Sie zuständige Vertretung.
Anstelle der in dieser Betriebsanleitung genannten und in Europa gültigen
Industrienormen und Bestimmungen, müssen Sie bei der Verwendung des Gerätes
außerhalb deren Geltungsbereiches die im Anwenderland gültigen einschlägigen
Vorschriften beachten.
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 4 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
WARNUNG
Gefährliche elektrische Spannung!
Kann zu elektrischem Schlag und Verbrennungen führen.
Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.
Beachten Sie die maximal zulässige Temperatur bei Einbau im Schaltschrank. Es ist
für genügend Abstand zu anderen Geräten oder Wärmequellen zu sorgen. Wird die
Kühlung erschwert z.B. durch enge Nachbarschaft von Geräten mit erhöhter
Oberflächentemperatur oder Behinderung des Kühlluftstromes so verringert sich die
zulässige Umgebungstemperatur.
Achtung! Anschluss der Temperatursensoren
Die Temperatursensoren werden an den Klemmen 1T1, 1T2, 1T3 usw. angeschlossen.
Diese steckbaren Kontakte besitzen ein besonderes Kontaktmaterial und dürfen nur für den
Anschluss der Sensoren verwendet werden.
Beim Anschluss von 2 Thermoelementen müssen isolierte Typen verwendet werden.
Achtung! Weitbereichsnetzteil
Das Gerät verfügt über ein Weitbereichsnetzteil, das für DC- und AC-Spannungen geeignet
ist. Bevor Sie das Gerät an Netzspannung legen, vergewissern Sie sich, dass der zulässige
Spannungsbereich der Steuerspannung Us am Seitentypenschild mit der am Gerät
angeschlossenen Netzspannung übereinstimmt!
Achtung! Wird für alle Relais die Funktion Arbeitsstromausführung
programmiert, so wird ein Ausfall der Steuerspannung oder des Gerätes
nicht erkannt. Beim Einsatz als Überwachungsgerät muss der Betreiber
dafür sorgen, dass dieser Fehler durch regelmäßige
!
Funktionsprüfungen erkannt wird. Wir empfehlen, mindestens ein
Relais in Ruhestromausführung zu programmieren und entsprechend
auszuwerten.
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 5 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Montage
Das Gerät kann befestigt werden:
• Verteilereinbau auf 35 mm Tragschiene nach EN 60715
• Mit Schrauben M4 zur Wandmontage. (zusätzlicher Riegel nicht im Lieferumfang)
Anschluss nach Anschlussplan oder Typenschild ausführen.
Inbetriebnahme
Dezimalpunkt hinter der letzten Anzeige:
Aus = Anzeigemodus
Ein = Menümodus
Blinkt = Parametriermodus
Anzeigemodus
Anzeige der aktuellen Sensortemperatur. Die Temperatur wird in Grad Celsius angezeigt
Die Anzeige für Spannung (0-10 V) und Strom (0/4-20 mA) ist skalierbar.
LED Relais (K1, K2)
EIN = Relais angezogen
LED Sensor
EIN = zugehöriger Wert in der Anzeige
Blinkt = Sensor Error
Funktion Taste UP/DOWN
Kurz drücken Wechsel in den Menümodus
Betätigung für > 2 s Anzeige der gespeicherten MIN- oder MAX Messwerte des ausgewählten Sensors
Funktion Taste SET/RESET
Kurz drücken
zwei Sensoren Anzeige Sensor 1 / Sensor 2 (/ Differenz) im Wechsel
ein Sensor Anzeige Sensor / Alarm Limit 1 / Alarm Limit 2 im Wechsel
Betätigung für 2 s Reset Wiedereinschaltsperre
Betätigung für 4 s Anzeige des ausgewählten Programms
Betätigung für 10 s Anzeige der Softwareversion
Menümodus (Dezimalpunkt hinter der letzten Stelle EIN)
Auswahl der Menüpunkte zur Änderung der Parameter. In den Menüpunkten für Sensorund Alarmparametrierung zeigen die LEDs die jeweilige Zuordnung Sensor-AlarmTag/Nacht - Differenz.
Funktion Taste UP/DOWN
Kurz drücken Auswahl Menüpunkt; Wechsel in den Anzeigemodus
Funktion Taste SET/RESET
Kurz drücken Wechsel in den Parametriermodus
Parametriermodus (Dezimalpunkt hinter der letzten Stelle BLINKT)
LEDs zeigen die vom jeweiligen Parametrierpunkt betroffenen Sensoren und Relais sowie
Tag/Nacht-Umschaltung und Differenzmessung an.
Funktion Taste UP/DOWN
Kurz/lang drücken Wertänderung des Parameter (langsam/schnell)
Funktion Taste SET/RESET
Kurz drücken Übernahme der Einstellung und Auswahl nächster Parameter,
nach dem letzten Parameter Wechsel in Menümodus
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 6 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Parametrierung der Sensoren (S 1 / S 2):
Abhängig vom gewählten Programm:
Temperatur (Pr 1-5,9) oder Strom/Spannung (Pr 6-8)
Menüpunkt auswählen mit up/down bis sich in Anzeige S 1 und Sensortyp abwechseln.
Hier kann übersichtlich abgelesen werden, welcher Sensortyp parametriert ist und auf
welchen Alarm der Sensor wirkt (entsprechende LEDs Alarm an).
Mit Set in Parametrierung Sensor einsteigen z.B. S 1 / 100 für Pt 100.
Mit up/down Sensortyp auswählen
Leitungsabgleich vornehmen (Widerstandswert eingeben) oder 3-Leiter (3-L).
2-Leiter – Leitungsabgleich bei Temperatursensoren:
Leitungen am Sensor kurzschließen und Widerstand mit einem Messgerät messen.
Parameter „LA“ auf diesen Wert einstellen.
Wird bei 2-Leiter-Anschluss eine gemeinsame (Masse-) Rückleitung mit gleichem
Leitungsquerschnitt verwendet, so addieren sich die Ströme und somit der
Spannungsabfall auf der gemeinsamen Leitung. Der einzugebende
Kompensationswert LA errechnet sich dann wie folgt:
LA = 3 x RL/2 (RL = Gesamt-Leitungswiderstand von Hin- und Rückleitung)
Wir empfehlen 3 Leitungen zu jedem Sensor zu verlegen.
Parametrierung der Alarme (AL 1 / AL 2):
Menüpunkt auswählen mit up/down bis sich in Anzeige AL 1 und Limit (Grenzwert)
abwechseln, z.B. AL 1 und 130 für 130 °C.
Hier kann übersichtlich abgelesen werden, welcher Grenzwert parametriert ist und
welchem Sensor der Alarm zugeordnet ist (gelbe LEDs Sensor an).
Mit Set in Parametrierung einsteigen.
Mit up/down Limit einstellen. Hysterese einstellen. Negative Hysterese = MAXSchaltpunkt, Relais schaltet beim eingestellten Limit und um die eingestellte Hysterese
darunter wieder zurück. Z.B. Limit 130 °C und Hysterese -5 °C: Relais schaltet bei 130 °C
und bei 125 °C wieder zurück. Positive Hysterese alles umgekehrt = MIN-Schaltpunkt .
Alarmverzögerungszeit dAL: Ein Alarm wird für die eingestellte Zeit unterdrückt,
kurzzeitige Überschreitungen des Limits führen nicht zu einem Alarm.
Rückschaltverzögerung doF: Ein Alarm wird erst nach Unterschreiten des Limits und
Ablauf dieser Zeit abgeschaltet, z.B. kann ein Kühlventilator für diese Zeit weiter kühlen
um zu verhindern, dass er gleich wieder einschalten muss.
Relaisfunktion:
rrrr-Ruhestrom, Relais ist im GUT-Zustand (=Limit nicht erreicht) angezogen und fällt bei
Erreichen des Limits ab. Vorteil: Fehler und Störungen führen in der Regel zu einem
Alarm. Nachteil: Alarm auch bei ausgeschalteter Steuerspannung und nach dem
Einschalten bis das Relais angezogen hat. Ungünstig z.B. bei Trafos, vor allem, wenn
die Steuerspannung des TR 210 vom überwachten Trafo stammt.
AAAA-Arbeitsstrom: Relais ist im GUT-Zustand abgefallen und zieht bei Erreichen des Limits
an. Kein Alarm bei abgeschalteter Steuerspannung und Störungen. Wird in der Regel
eingesetzt um Lüfter oder Heizungen zu schalten oder für die Auslösung von Trafos.
rrrr----L / A
L / A----LLLL: Alarm schaltet verriegelt (Locked). Rücksetzen erst nach Unterschreiten des
L / AL / A
Limits (mit Hysterese) und Ablauf der Rückschaltverzögerung durch Reset möglich.
Die Rückschaltbereitschaft wird durch „A12LLLL“ im Anzeigemodus angezeigt.
Störungsmeldung: Unter Err kann programmiert werden, ob ein Alarm bei den folgenden
Fehlern ausgelöst wird: (on / oFF)
• Er1-4 Sensorfehler (Kurzschluß / Unterbrechung)
• Er8-9 Gerätefehler / Parameterfehler
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 7 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Test Relay (tSt):
Hier kann programmiert werden, dass ein Relais nach einer bestimmten Zeit don, z.B. 1
Wochen (= 168 Stunden) für die Zeit doF, z.B. 10 s in den Alarmzustand schaltet, um
einen Lüfter oder eine Pumpe kurz laufen zu lassen, damit diese bewegt werden und die
Lager durch lange Stillstandszeiten keinen Schaden nehmen.
Auswahl des Alarms mit up/down. Set schaltet weiter zu don und doF.
don = oFF = Test nicht aktiv.
Sensor Simulation (Si):
Hier kann ein Sensor ausgewählt werden und mit den Tasten up/down eine gemessene
Temperatur simuliert werden. Alle Funktionen des Gerätes arbeiten so, als ob diese
Temperatur tatsächlich gemessen wird.
Wird 15 Minuten keine Taste betätigt so schaltet das Gerät automatisch in den
Anzeigemodus zurück.
CodE:
Hier können die eingestellten Parameter durch Aktivierung der Codesperre geschützt
werden. Nach Druck auf Set erscheint Anzeige Pin. Durch Tasten up/down Pin 504
einstellen (Werkseinstellung).Nach Druck auf Set kann jetzt Codesperre aktiviert oder
ausgeschaltet werden. Nach nochmaligem Druck auf Set kann eine individuelle Pin
eingegeben werden (aufschreiben).
Bei aktivierter Codesperre können alle Parameter angeschaut aber nicht mehr verändert
werden.
Einstellungen der Codesperre:
„off“: alle Parameter können verändert werden.
„EL“ EasyLimit: nur die Parameter Limit (Grenzwerte) können verändert werden.
„on“: keine Parameter können verändert werden.
Bei Problemen mit der Codesperre (Pin vergessen) kann die Sperre ausgeschaltet und
die Pin auf 504 zurückgesetzt werden, indem beim Netzeinschalten die Taste Set
gedrückt wird bis in der Anzeige Code / ofF erscheint.
Tipps:
- Mit den Voreinstellungen Pr1 bis Pr9 können die wichtigsten Parameter für verschiedene
Anwendungen vorab eingestellt werden, sodass nur noch kleine Änderungen notwendig
sind, z.B. Einstellung der Limits (Grenzwerte) für die einzelnen Alarme.
- Nach Abschluss eines Programmpunktes wird automatisch auf den nächsten
weitergeschaltet.
- Wenn der rechte Dezimalpunkt in der 7-Segment-Anzeige leuchtet, hat man den
Anzeigemodus verlassen und kann mit up/down die einzelnen Menüpunkte anwählen
(Menümodus).
- Wenn der rechte Dezimalpunkt blinkt, befindet man sich im Parametriermodus und kann
mit up/down die Einstellungen ändern.
- Langes drücken auf up/down beschleunigt die Änderungen in der Anzeige.
- Taster up und down gleichzeitig drücken setzt eingestellte Werte auf Null.
- Mit Reset (Set/Reset für 2 s drücken) kommt man von jeder Position (Ausnahme:
Simulation) im Parametriermodus zurück in den Anzeigemodus (zuletzt eingestellter Wert
wird dabei übernommen).
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 8 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Display-Anzeigen:
Pr1
Pr1 ... Pr9
Pr1Pr1
A1
A1 , A2
A1A1
A12
A12 = Alarm 1 und Alarm 2 aktiv
A12A12
Pr9 = Programmnummer
Pr9Pr9
A2 = Alarm 1 , Alarm 2 aktiv
A2A2
zusätzlich LLLL = Alarm verriegelt (Locked), zum Rücksetzen „Reset“ nötig.
SSSS = Sensor
111100
83
LA
00, 1111000
000 = Pt 100 , Pt 1000
0000
000000
83, 84
84 = KTY-Sensor 83, 84
8383
84 84
LA = Leitungswiderstand abgleichen
LALA
3333----LLLL = 3-Leiter
Thermoelemente (th..)
Anzeige
thb thE
thbthb
thE thJ
thEthE
thJ thk
thJthJ
thk thL
thkthk
thL thn
thLthL
thn thr
thnthn
thr thS
thrthr
thS tht
thSthS
tht
thttht
thb
Typ B E J K L N R S T
CoM
int
0000----10
0000/4444----20
SCAL
Auto
CoMPPPP = Kompensation der Vergleichsstellentemperatur bei
CoMCoM
Thermoelementen
int = interne oder feste Vergleichsstellentemperatur
intint
10 = 0-10 V Spannungseingang
1010
20 = 0/4-20 mA Stromeingang
2020
SCAL = Skalierung der Anzeige bei Spannungs- und Stromeingang
SCALSCAL
Auto = Nullpunkt, Full Scale und Dezimalpunkt vom ausgewählten Signal
AutoAuto
übernehmen
USEr
USEr = Freie Skalierung von Nullpunkt, Full Scale und Dezimalpunkt
USErUSEr
____
____ = Nullpunkt Anzeigewert bei 0 V, 0/4 mA
________
,,,,
,,,,
,,,,,,,,
dP
AL 1
AL 1, AL 2
AL 1AL 1
ALd
Aln
= Full Scale Anzeigewert bei 10 V, 20 mA
dP = Dezimalpunkt
dPdP
AL 2 = Alarm Limit
AL 2AL 2
ALd = Alarm Limit bei Tag
ALdALd
Aln = Alarm bei Nacht
AlnAln
HHHH = Hysterese
dAL
dAL = Zeitverzögerung bis zum Alarm
dALdAL
doF
doF = Zeitverzögerung bis zum Rücksetzen des Alarm
doFdoF
rEL
rEL = Relaisfunktion
rELrEL
rrrr, AAAA = Ruhestrom, Arbeitsstrom
rrrr----LLLL, AAAA----LLLL = Ruhe- / Arbeitsstrom mit Wiedereinschaltsperre (LLLLocked)
tst
tst = Relaistest periodisch in Stunden nach der Zeit don für die Dauer doF
tsttst
don
don = periodische Zeit in Stunden für Relaistest (oFF = kein Test)
dondon
dof
dof = Dauer des Relaistest in Sekunden
dofdof
EEEE = Exit (Schleife verlassen)
ovt
ovt = Analogausgang: oFF, 0-10 V, 0-20 mA, 4-20mA parametrierbar
ovtovt
SEn
SEn = Sensor select für Analogausgang
SEnSEn
S12,
S12, = Maximalwert von Sensor 1 oder Sensor 2 wird ausgegeben
S12,S12,
S12_
S12_ = Minimalwert von Sensor 1 oder Sensor 2 wird ausgegeben
S12_S12_
dif
dif = Differenz Sensor 2 minus Sensor 1 wird ausgegeben
difdif
____
____ = Wert, bei dem 0 V, 0/4 mA ausgegeben wird
________
,,,,
,,,,
,,,,,,,,
= Wert, bei dem 10 V, 20 mA ausgegeben wird
on
on, oFF
oFF = an/aus
onon
oFFoFF
Si
Si = Simulation
Si Si
CodE
CodE, EL
EL = Code, EasyLimit
CodECodE
EL EL
Pin
Pin = ab Werk 504
PinPin
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 9 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de

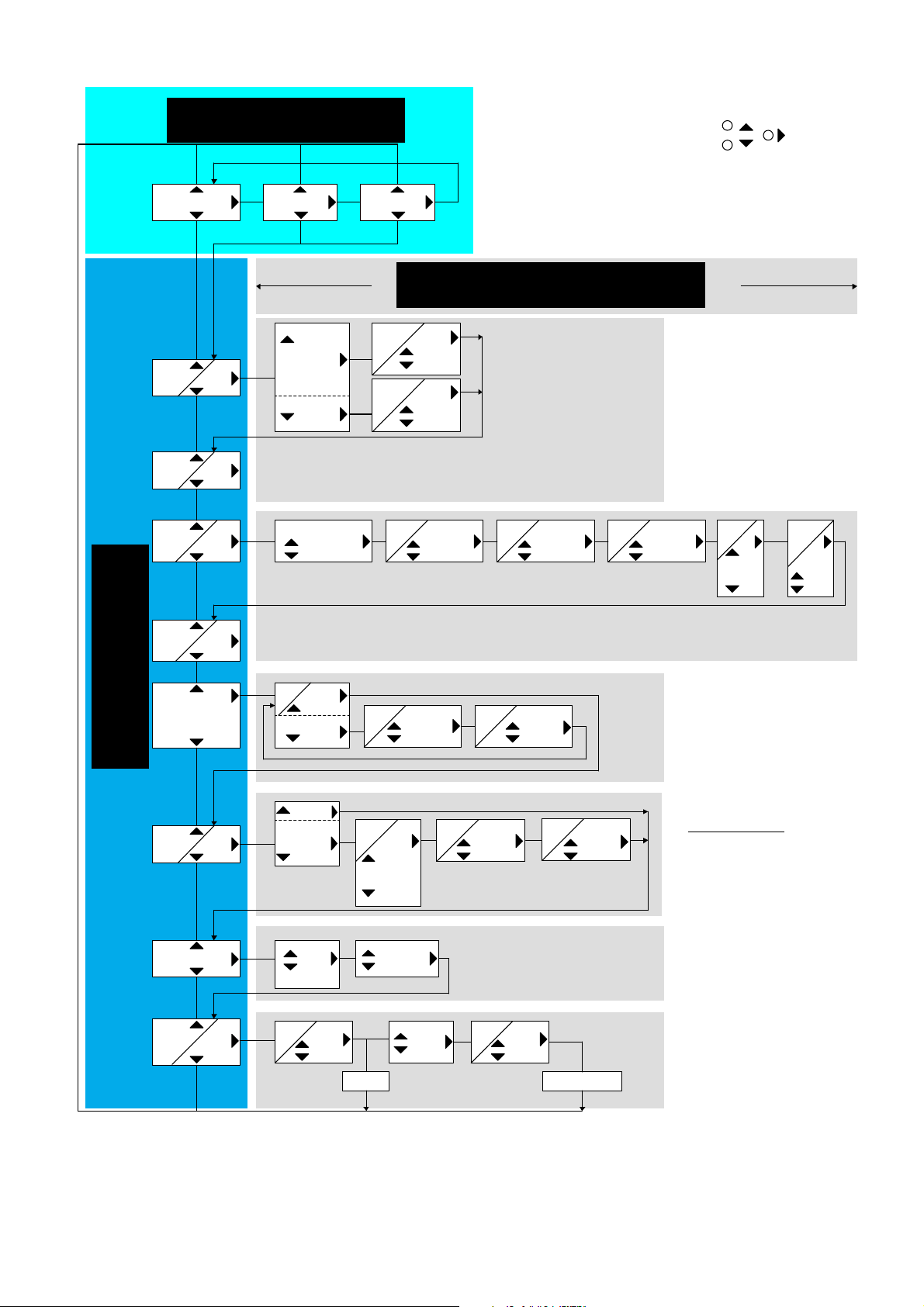

Bedienung: Pr1
Parametriermodus
Anzeigemodus
Menümodus
Pr1 / 1 Temperatursensor, 2 Grenzwerte
Pr1Pr1
Bedienung durch Taster:
Up
Down
Set
Reset
= >2s Set
2 s = Max
Sensor 1
2 s = Min
SSSS 1111
AAAALLLL 1111
AAAALLLL 2222
oooovvvvtttt
Limit
Limit
Zyklus
Relay
ttttSSSStttt
SSSSiiii
Typ
Typ
AAAALLLL 1111
----222288880000
...2222000000000000
111100000000
1111000000000000
88883333
88884444
tttthhhh..
Limit alarm 1
----222288880000...
....
AAAALLLL
EEEE
AAAALLLL1111
AAAALLLL2222
ooooFFFFFFFF
0000----11110000
0000----22220000
4444----22220000
----222288880000
...2222000000000000
AAAALLLL 2222
LLLLAAAA
CCCCooooMMMMPPPP
2222000000000000
ddddoooonnnn ddddooooFFFF
ooooffffffff
1111..9999999999999999 h
________________ ,,,,
----222288880000
...2222000000000000
Zero
----222288880000
...2222000000000000
0000..111100000000
3333----LLLL
0000..111100000000
iiiinnnntttt
----111199999999....9999
...999999999999....9999
ddddAAAALLLL
1111..
9999999999999999 s
----222288880000
...2222000000000000
Fullscale
0000..9999999999999999 s
ddddooooFFFFHHHH rrrrEEEELLLL
0000..9999999999999999 s
LEDs am Typenschild zeigen
entsprechende Ein- Ausgänge an.
Up/Down gleichzeitig setzt Werte auf
Null.
Code-Reset = 2 s Set bei
Netzeinschaltung.
(Pin = 504)
Fehlermeldungen:
Er 1 = Sensorkurzschluss
Er 2 = Sensorunterbrechung
Er 3 = Überstrom bei 0/4-20mA
Er 4 = Thermoelement verpolt
Er 8 = Gerätefehler
Er 9 = Parameterfehler
Err = Fehler allgemein
EEEE = Sensorwerte zu hoch
-EEE = Sensorwerte zu niedrig
rrrr
AAAA
rrrr----LLLL
AAAA----LLLL
EEEErrrrrrrr
oooonnnn
ooooFFFFFFFF
CCCCooooddddEEEE
oooonnnn
EEEELLLL
ooooFFFFFFFF
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 10 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
PPPPiiiinnnn
0000..
9999999999999999
o.k.
3x EEEErrrrrrrr
oooonnnn
EEEELLLL
ooooFFFFFFFF
PPPPiiiinnnn
0000..
9999999999999999
3x oooonnnn/EEEELLLL/OOOOFFFFFFFF

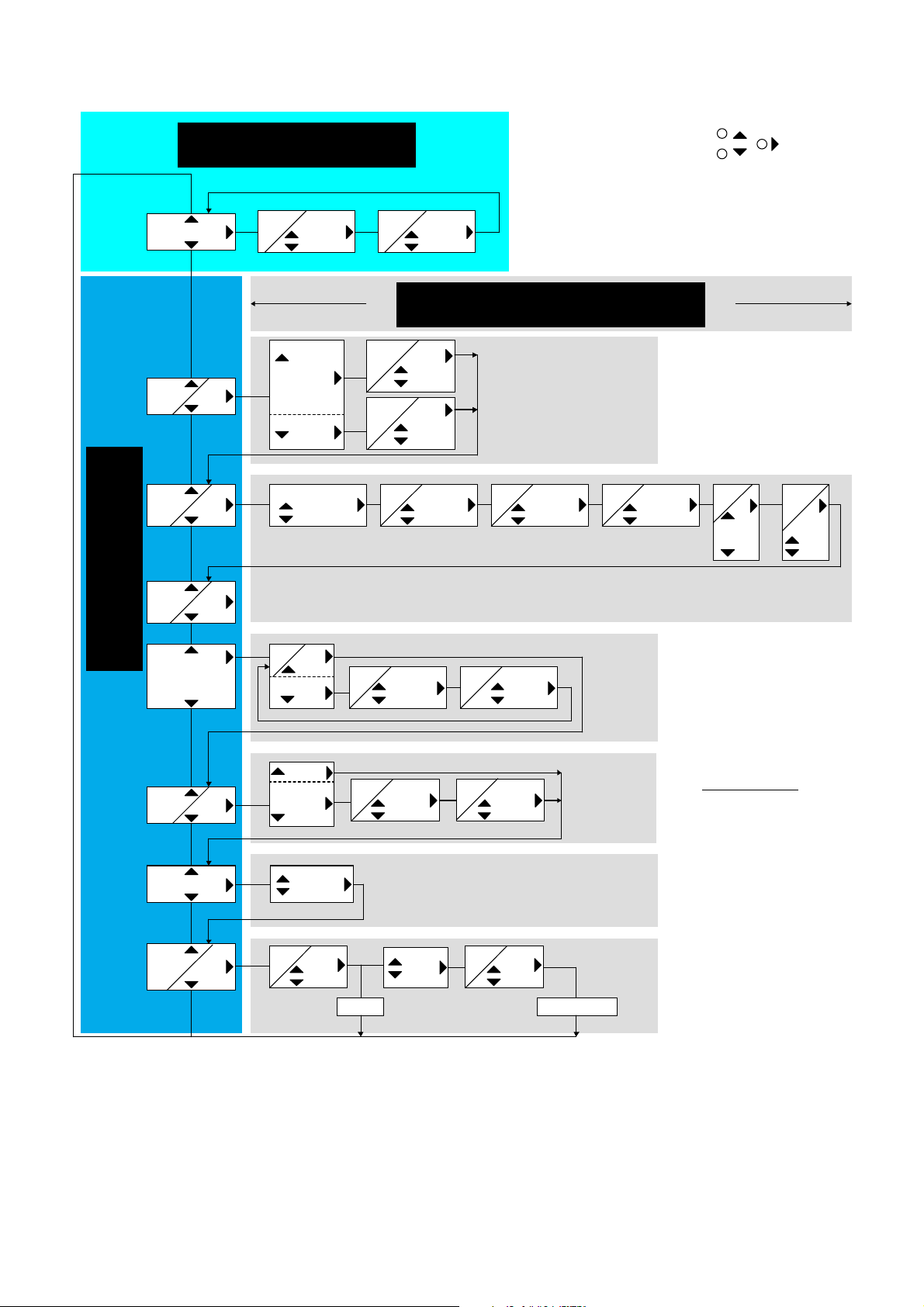

Bedienung: Pr2
Parametriermodus
Menümodus
Anzeigemodus
Pr2 / 2 Temperatursensoren, je 1 Grenzwert
Pr2Pr2
Bedienung durch Taster:
Up
Set
Reset
= >2s Set
2 s = Max
Sensor 1
2 s = Min
Down
2 s = Max
Sensor 2
2 s = Min
SSSS 1111
SSSS 2222
AAAALLLL 1111
AAAALLLL 2222
oooovvvvtttt
Limit
Limit
Zyklus
Relay
ttttSSSStttt
SSSSiiii
Typ
Typ
Typ
111100000000
1111000000000000
88883333
88884444
tttthhhh..
....
Limit alarm 1
----222288880000...
....
AAAALLLL
EEEE
AAAALLLL 1111
AAAALLLL 2222
ooooFFFFFFFF
0000----11110000
0000----22220000
4444----22220000
SSSS 1111
SSSS 2222
2222000000000000
ddddoooonnnn
SSSSEEEEnnnn
LLLLAAAA
CCCCooooMMMMPPPP
SSSS 1111
SSSS 2222
SSSS11112222,,,,
SSSS11112222____
----222288880000
...2222000000000000
0000..111100000000
3333----LLLL
0000..111100000000
iiiinnnntttt
----111199999999....9999
...999999999999....9999
ooooffffffff
1111..9999999999999999 h
____
ddddAAAALLLL
0000..9999999999999999 s
ddddooooFFFF
----222288880000
...2222000000000000
1111...
9999999999999999 s
,,,,
----222288880000
...2222000000000000
Zero Fullscale
ddddooooFFFFHHHH rrrrEEEELLLL
0000..9999999999999999 s
LEDs am Typenschild zeigen
entsprechende Ein- Ausgänge an.
Up/Down gleichzeitig setzt Werte auf
Null.
Code-Reset = 2 s Set bei
Netzeinschaltung.
(Pin = 504)
Fehlermeldungen:
Er 1 = Sensorkurzschluss
Er 2 = Sensorunterbrechung
Er 3 = Überstrom bei 0/4-20mA
Er 4 = Thermoelement verpolt
Er 8 = Gerätefehler
Er 9 = Parameterfehler
Err = Fehler allgemein
EEEE = Sensorwerte zu hoch
-EEE = Sensorwerte zu niedrig
rrrr
AAAA
rrrr----LLLL
AAAA----LLLL
EEEErrrrrrrr
oooonnnn
ooooFFFFFFFF
CCCCooooddddEEEE
oooonnnn
EEEELLLL
ooooFFFFFFFF
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 11 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
PPPPiiiinnnn
0000..
9999999999999999
o.k.
3x EEEErrrrrrrr
oooonnnn
EEEELLLL
ooooFFFFFFFF
PPPPiiiinnnn
0000..
9999999999999999
3x oooonnnn/EEEELLLL/OOOOFFFFFFFF
Bedienung: Pr3
Menümodus
Parametriermodus
Anzeigemodus
Pr3 / 1 Temperatursensor, 2 Grenzwerte Tag und 2 Grenzwerte Nacht
Pr3Pr3
Bedienung durch Taster:
Up
Set
Down
Reset
= >2s Set
2 s = Max
Sensor 1
2 s = Min
SSSS 1111
AAAALLLLdddd1111
AAAALLLLdddd2222
AAAALLLLdddd1111
----222288880000
...2222000000000000
111100000000
1111000000000000
Typ
Limit ---- 222288880000...
Limit
88883333
88884444
tttthhhh..
Limit day 1
2222000000000000
....
AAAALLLLnnnn1111
LLLLAAAA
CCCCooooMMMMPPPP
AAAALLLLnnnn1111
----222288880000
...2222000000000000
0000..111100000000
3333----LLLL
0000..111100000000
iiiinnnntttt
---- 222288880000
...2222000000000000
AAAALLLLdddd2222
----222288880000
...2222000000000000
----111199999999.9999
...999999999999.9999
AAAALLLLnnnn2222
ddddAAAALLLL
----222288880000
...2222000000000000
0000..9999999999999999 s
ddddooooFFFFHHHH
rrrrEEEELLLL
0000..9999999999999999 s
rrrr
AAAA
rrrr----LLLL
AAAA----LLLL
EEEErrrrrrrr
oooonnnn
ooooFFFFFFFF
oooovvvvtttt
CCCCooooddddEEEE
Zyklus
Relay
ttttSSSStttt
SSSSiiii
Typ
oooonnnn
EEEELLLL
ooooFFFFFFFF
AAAALLLL
PPPPiiiinnnn
AAAALLLL 1111
AAAALLLL 2222
ooooFFFFFFFF
0000----11110000
0000----22220000
4444----22220000
---- 222288880000
...2222000000000000
0000..
9999999999999999
EEEE
ddddoooonnnn
____
ooooffffffff
1111..9999999999999999 h
----222288880000
...2222000000000000
,,,,
ddddooooFFFF
1111...
9999999999999999 s
----222288880000
...2222000000000000
Zero Fullscale
o.k.
3x EEEErrrrrrrr
oooonnnn
EEEELLLL
ooooFFFFFFFF
PPPPiiiinnnn
0000..
9999999999999999
3x oooonnnn/EEEELLLL/OOOOFFFFFFFF
LEDs am Typenschild zeigen
entsprechende Ein- Ausgänge an.
Up/Down gleichzeitig setzt Werte auf
Null.
Code-Reset = 2s Set bei
Netzeinschaltung.
(Pin = 504)
Fehlermeldungen:
Er 1 = Sensorkurzschluss
Er 2 = Sensorunterbrechung
Er 3 = Überstrom bei 0/4-20mA
Er 4 = Thermoelement verpolt
Er 8 = Gerätefehler
Er 9 = Parameterfehler
Err = Fehler allgemein
EEEE = Sensorwerte zu hoch
-EEE = Sensorwerte zu niedrig
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 12 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Bedienung: Pr4
Menümodus
Parametriermodus
Anzeigemodus
Pr4 / 2 Temperatursensoren, je 1 Grenzwert Tag und 1 Grenzwert Nacht
Pr4Pr4
Bedienung durch Taster:
Up
Set
Reset
= >2s Set
2 s = Max
Sensor 1
2 s = Min
2 s = Max
Down
Sensor 2
2 s = Min
SSSS 1111
SSSS 2222
AAAALLLLdddd1111
AAAALLLLdddd2222
oooovvvvtttt
Typ
Typ
Limit ---- 222288880000...
Limit
Zyklus
Relay
ttttSSSStttt
Typ
SSSSiiii
111100000000
1111000000000000
88883333
88884444
tttthhhh..
....
Limit day 1
....
AAAALLLL
AAAALLLL 1111
AAAALLLL 2222
ooooFFFFFFFF
0000----11110000
0000----22220000
4444----22220000
SSSS 1111
SSSS 2222
EEEE
2222000000000000
ddddoooonnnn
SSSSEEEEnnnn
LLLLAAAA
CCCCooooMMMMPPPP
AAAALLLLnnnn1111
SSSS 1111
SSSS 2222
SSSS11112222,,,,
SSSS11112222____
---- 222288880000
...2222000000000000
0000..111100000000
3333----LLLL
0000..111100000000
iiiinnnntttt
---- 222288880000
...2222000000000000
ooooffffffff
1111..9999999999999999 h
____
ddddooooFFFF
----222288880000
...2222000000000000
Zero
----111199999999.9999
...999999999999.9999
1111...
9999999999999999 s
,,,,
Fullscale
---- 222288880000
...2222000000000000
ddddAAAALLLL
ddddooooFFFFHHHH
0000..9999999999999999 s
LEDs am Typenschild zeigen
entsprechende Ein- Ausgänge an.
Up/Down gleichzeitig setzt Werte auf
Null.
Code-Reset = 2s Set bei
Netzeinschaltung.
(Pin = 504)
Fehlermeldungen:
Er 1 = Sensorkurzschluss
Er 2 = Sensorunterbrechung
Er 3 = Überstrom bei 0/4-20mA
Er 4 = Thermoelement verpolt
Er 8 = Gerätefehler
Er 9 = Parameterfehler
Err = Fehler allgemein
EEEE = Sensorwerte zu hoch
-EEE = Sensorwerte zu niedrig
rrrrEEEELLLL
0000..9999999999999999 s
rrrr
AAAA
rrrr----LLLL
AAAA----LLLL
EEEErrrrrrrr
oooonnnn
ooooFFFFFFFF
CCCCooooddddEEEE
oooonnnn
EEEELLLL
ooooFFFFFFFF
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 13 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
PPPPiiiinnnn
0000..
9999999999999999
o.k.
3x EEEErrrrrrrr
oooonnnn
EEEELLLL
ooooFFFFFFFF
PPPPiiiinnnn
0000..
9999999999999999
3x oooonnnn/EEEELLLL/OOOOFFFFFFFF
Bedienung: Pr5
Menümodus
Parametriermodus
Anzeigemodus
Pr5 / 2 Temperatursensoren, Differenztemperatur S 2
Pr5Pr5
S 2 minus S 1
S 2S 2
S 1
S 1S 1
Bedienung durch Taster:
Up
Set
Reset
= >2s Set
2 s = Max
Sensor 1
2 s = Min
2 s = Max
Sensor 2
2 s = Min
2 s = Max
Down
Difference
2 s = Min
SSSS 1111
SSSS 2222
AAAALLLL1111
AAAALLLL 2222
oooovvvvtttt
Typ
Typ
Limit ---- 222288880000...
Limit
Zyklus
Relay
ttttSSSStttt
Typ
SSSSiiii
111100000000
1111000000000000
88883333
88884444
tttthhhh..
....
Limit alarm 1
2222000000000000
....
AAAALLLL
EEEE
AAAALLLL 1111
AAAALLLL 2222
ooooFFFFFFFF
0000----11110000
0000----22220000
4444----22220000
SSSS 1111
SSSS 2222
ddddiiiiFFFF
ddddoooonnnn
SSSSEEEEnnnn
LLLLAAAA
CCCCooooMMMMPPPP
SSSS 1111
SSSS 2222
SSSS11112222,,,,
SSSS11112222____
ddddiiiiFFFF
---- 222288880000
...2222000000000000
0000..111100000000
3333----LLLL
0000..111100000000
iiiinnnntttt
ddddooooFFFF
----222288880000
...2222000000000000
Zero
ddddAAAALLLL
0000..9999999999999999 s
1111...
9999999999999999 s
,,,,
Fullscale
----111199999999.9999
...999999999999.9999 0000..9999999999999999 s
ooooffffffff
1111..9999999999999999 h
____
ddddooooFFFFHHHH
---- 222288880000
...2222000000000000
rrrrEEEELLLL
rrrr
AAAA
rrrr----LLLL
AAAA----LLLL
LEDs am Typenschild zeigen
entsprechende Ein- Ausgänge an.
Up/Down gleichzeitig setzt Werte auf
Null.
Code-Reset = 2s Set bei
Netzeinschaltung.
(Pin = 504)
Fehlermeldungen:
Er 1 = Sensorkurzschluss
Er 2 = Sensorunterbrechung
Er 3 = Überstrom bei 0/4-20mA
Er 4 = Thermoelement verpolt
Er 8 = Gerätefehler
Er 9 = Parameterfehler
Err = Fehler allgemein
EEEE = Sensorwerte zu hoch
-EEE = Sensorwerte zu niedrig
EEEErrrrrrrr
oooonnnn
ooooFFFFFFFF
CCCCooooddddEEEE
oooonnnn
EEEELLLL
ooooFFFFFFFF
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 14 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
PPPPiiiinnnn
0000..
9999999999999999
o.k.
3x EEEErrrrrrrr
oooonnnn
EEEELLLL
ooooFFFFFFFF
PPPPiiiinnnn
0000..
9999999999999999
3x oooonnnn/EEEELLLL/OOOOFFFFFFFF
Bedienung: Pr6
Menümodus
Parametriermodus
Anzeigemodus
Pr6 / 1 Eingang 0-10 V oder 0/4-20 mA, 2 Grenzwerte
Pr6Pr6
Bedienung durch Taster:
Up
Set
Down
Reset
= >2s Set
2 s = Max
Sensor 1
2 s = Min
SSSS 1111
AAAALLLL 1111
AAAALLLL 2222
oooovvvvtttt
Limit
Limit
Zyklus
Relay
ttttSSSStttt
SSSSiiii
Typ
Typ
AAAALLLL 1111
----1111999999999999
...9999999999999999
0000----11110000
0000----22220000
4444----22220000
Limit alarm 1
....
AAAALLLL
AAAALLLL1111
AAAALLLL2222
ooooFFFFFFFF
0000----11110000
0000----22220000
4444----22220000
----1111999999999999
...9999999999999999
----1111999999999999
...9999999999999999
EEEE
SSSSCCCCAAAALLLL
ddddoooonnnn
____
AAAALLLL 2222
ooooFFFFFFFF
1111..9999999999999999 h
----1111999999999999
...9999999999999999
Zero
----1111999999999999
...9999999999999999
UUUUSSSSEEEErrrr
AAAAUUUUttttoooo
----1111999999999999
...9999999999999999
____ ,,,,
----1111999999999999
...9999999999999999
Zero Fullscale
ddddAAAALLLL
0000..9999999999999999 s
ddddooooFFFF
,,,,
1111..
9999999999999999 s
----1111999999999999
...9999999999999999
Fullscale
ddddPPPP
----1111999999999999
...9999999999999999
ddddooooFFFFHHHH rrrrEEEELLLL
0000..9999999999999999 s
LEDs am Typenschild zeigen
entsprechende Ein- Ausgänge an.
Up/Down gleichzeitig setzt Werte auf
Null.
Code-Reset = 2s Set bei
Netzeinschaltung.
(Pin = 504)
Fehlermeldungen:
Er 1 = Sensorkurzschluss
Er 2 = Sensorunterbrechung
Er 3 = Überstrom bei 0/4-20mA
Er 4 = Thermoelement verpolt
Er 8 = Gerätefehler
Er 9 = Parameterfehler
Err = Fehler allgemein
EEEE = Sensorwerte zu hoch
-EEE = Sensorwerte zu niedrig
0000....0000....0000....0000
rrrr
AAAA
rrrr----LLLL
AAAA----LLLL
EEEErrrrrrrr
oooonnnn
ooooFFFFFFFF
CCCCooooddddEEEE
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 15 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
oooonnnn
EEEELLLL
ooooFFFFFFFF
PPPPiiiinnnn
0000..
9999999999999999
o.k.
3x EEEErrrrrrrr
oooonnnn
EEEELLLL
ooooFFFFFFFF
PPPPiiiinnnn
0000..
9999999999999999
3x oooonnnn/EEEELLLL/OOOOFFFFFFFF
Bedienung: Pr7
Menümodus
Parametriermodus
Anzeigemodus
Pr7 / 2 Eingänge 0-10 V oder 0/4-20 mA, je 1 Grenzwert
Pr7Pr7
Bedienung durch Taster:
Up
2 s = Max
Sensor 1
2 s = Max
Sensor 2
Down
2 s = Min
2 s = Min
SSSS 1111
Typ
0000----11110000
0000----22220000
4444----22220000
SSSS 2222
Typ
....
SSSSCCCCAAAALLLL
UUUUSSSSEEEErrrr
AAAAUUUUttttoooo
____
----1111999999999999
...9999999999999999
,,,,
Zero Fullscale
----1111999999999999
...9999999999999999
ddddPPPP
0000....0000....0000....0000
AAAALLLL 1111
Limit
AAAALLLL 2222
Limit
Limit alarm 1
----1111999999999999
...9999999999999999
....
----1111999999999999
...9999999999999999
ddddAAAALLLL
0000..9999999999999999 s
ddddooooFFFFHHHH rrrrEEEELLLL
0000..9999999999999999 s
rrrr
AAAA
rrrr----LLLL
AAAA----LLLL
Zyklus
Relay
ttttSSSStttt
AAAALLLL
AAAALLLL1111
AAAALLLL2222
EEEE
ddddoooonnnn
ooooFFFFFFFF
1111..9999999999999999 h
ddddooooFFFF
1111..
9999999999999999 s
oooovvvvtttt
Typ
ooooFFFFFFFF
0000----11110000
0000----22220000
4444----22220000
SSSSEEEEnnnn
SSSS 1111
SSSS 2222
SSSS11112222,,,,
SSSS11112222____
____ ,,,,
----1111999999999999
...9999999999999999
Zero Fullscale
----1111999999999999
...9999999999999999
SSSSiiii
SSSS 1111
SSSS 2222
----1111999999999999
...9999999999999999
LEDs am Typenschild zeigen
entsprechende Ein- Ausgänge an.
Up/Down gleichzeitig setzt Werte auf
Null.
Code-Reset = 2s Set bei
Netzeinschaltung.
(Pin = 504)
Fehlermeldungen:
Er 1 = Sensorkurzschluss
Er 2 = Sensorunterbrechung
Er 3 = Überstrom bei 0/4-20mA
Er 4 = Thermoelement verpolt
Er 8 = Gerätefehler
Er 9 = Parameterfehler
Err = Fehler allgemein
EEEE = Sensorwerte zu hoch
-EEE = Sensorwerte zu niedrig
CCCCooooddddEEEE
oooonnnn
EEEELLLL
ooooFFFFFFFF
PPPPiiiinnnn
0000..
9999999999999999
3x EEEErrrrrrrr
o.k.
oooonnnn
EEEELLLL
ooooFFFFFFFF
PPPPiiiinnnn
0000..
9999999999999999
3x oooonnnn/EEEELLLL/OOOOFFFFFFFF
Set
Reset
= >2s Set
EEEErrrrrrrr
oooonnnn
ooooFFFFFFFF
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 16 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Bedienung: Pr8
Anzeigemodus
Parametriermodus
Menümodus
Pr8 /
Pr8 Pr8
/ 2 Eingänge 0-10 V oder 0/4-20 mA, Differenz S 2
/ /
S 2 minus s 1
S 2S 2
s 1
s 1s 1
Bedienung durch Taster:
Up
Set
Reset
= >2s Set
2 s = Max
Sensor 1
2 s = Min
2 s = Max
Sensor 2
2 s = Min
Down
2 s = Max
Difference
2 s = Min
SSSS 1111
SSSS 2222
AAAALLLL 1111
AAAALLLL 2222
oooovvvvtttt
Limit
Limit
Zyklus
Relay
ttttSSSStttt
SSSSiiii
Typ
Typ
Typ
0000----11110000
0000----22220000
4444----22220000
....
Limit alarm 1
----1111999999999999
...9999999999999999
....
AAAALLLL
EEEE
AAAALLLL1111
AAAALLLL2222
ooooFFFFFFFF
0000----11110000
0000----22220000
4444----22220000
SSSS 1111
SSSS 2222
ddddiiiiFFFF
ddddoooonnnn
SSSSEEEEnnnn
SSSSCCCCAAAALLLL
SSSS 1111
SSSS 2222
SSSS11112222,,,,
SSSS11112222____
ddddiiiiFFFF
----1111999999999999
...9999999999999999
UUUUSSSSEEEErrrr
AAAAUUUUttttoooo
----1111999999999999
...9999999999999999
ooooFFFFFFFF
1111..9999999999999999 h
____
____
ddddooooFFFF
----1111999999999999
...9999999999999999
Zero
----1111999999999999
...9999999999999999
Zero
ddddAAAALLLL
1111..
9999999999999999 s
0000..9999999999999999 s
,,,,
Fullscale
,,,,
----1111999999999999
...9999999999999999 0000....0000....0000....0000
Fullscale
ddddooooFFFFHHHH rrrrEEEELLLL
0000..9999999999999999 s
LEDs am Typenschild zeigen
entsprechende Ein- Ausgänge an.
Up/Down gleichzeitig setzt Werte auf
Null.
Code-Reset = 2s Set bei
Netzeinschaltung.
(Pin = 504)
----1111999999999999
...9999999999999999
dP ist nur bei Sensor S 1
einstellbar
Fehlermeldungen:
Er 1 = Sensorkurzschluss
Er 2 = Sensorunterbrechung
Er 3 = Überstrom bei 0/4-20mA
Er 4 = Thermoelement verpolt
Er 8 = Gerätefehler
Er 9 = Parameterfehler
Err = Fehler allgemein
EEEE = Sensorwerte zu hoch
-EEE = Sensorwerte zu niedrig
ddddPPPP
rrrr
AAAA
rrrr----LLLL
AAAA----LLLL
EEEErrrrrrrr
oooonnnn
ooooFFFFFFFF
CCCCooooddddEEEE
oooonnnn
EEEELLLL
ooooFFFFFFFF
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 17 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
PPPPiiiinnnn
0000..
9999999999999999
o.k.
3x EEEErrrrrrrr
oooonnnn
EEEELLLL
ooooFFFFFFFF
PPPPiiiinnnn
0000..
9999999999999999
3x oooonnnn/EEEELLLL/OOOOFFFFFFFF
Bedienung: Pr9
Pr9 / 2 Temperatursensoren, 2 x MIN/MAX Grenzwert
Pr9Pr9
Bei MAX-Schaltpunkt schaltet der wärmste Sensor, bei MIN der kälteste.
Bedienung siehe Programm Pr2
Funktionsdiagramm:
ϑ
sensor
ϑ
1
ϑ
2
t
Relay (r), LED
Relay locked (rL)
Reset
t M = measuring time
ϑ
1 = LIMIT
ϑ
2 = LIMIT+Hysteresis
t
M
dAL
t
M
doF
Reaktionszeit des Gerätes – Messzeit t M
Die Reaktionszeit des Gerätes hängt von der Anzahl der angeschlossenen Sensoren und
der Messfunktion ab. Ändert sich die Temperatur stetig beträgt die Messzeit t M ca. 2 s.
Ändert sich die Temperatur sprunghaft, z. B. durch Simulieren der Temperatur mit einem
externen Potentiometer, beträgt die Messzeit t M ca. 4 … 6 s. Bei Sensorfehler erhöht sich
die Messzeit t M auf 7…10 s.
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 18 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Werkseinstellungen:
Meine
Daten
Beim Programmwechsel werden alle Parameter auf Werkseinstellung zurückgesetzt.
Menü-
punkt
Sensor
1
S 1
S 1
S 1S 1
Sensor
2
S 2
S 2
S 2S 2
Alarm 1
AL 1
AL 1
AL 1AL 1
Alarm 2
AL 2
AL 2
AL 2AL 2
tst
tst
tsttst
ovt
ovt
ovtovt
Code
Code
CodeCode
Parameter
Pr1
Pr1 Pr2/9
Pr1Pr1
100
100 100
Sensortyp
LA
LA
(Leitungsabgleich)
LALA
comp
comp
(Kompensation,
compcomp
th..)
sCal
sCal
(Skalierung)
sCalsCal
User____
____
(Zero)
________
User,,,,
,,,,
(Fullscale)
,,,,,,,,
User dp
dp
dp dp
(Dezimalpunkt)
100100
3333----llll 3333----llll 3333----llll 3333----llll 3333----llll
int
int int
intint
- - - - -
- - - - - - -
- - - - - - -
- - - - - - -
Sensortyp -
LA
LA
(Leitungsabgleich)
LALA
comp
comp
(Kompensation,
compcomp
th..)
sCal
sCal
(Skalierung)
sCalsCal
User____
____
(Zero)
________
User,,,,
,,,,
(Fullscale)
,,,,,,,,
User dp
dp
dp dp
(Dezimalpunkt)
Limit 1
ALn1
ALn1
ALn1ALn1
HHHH
dAL
dAL
dALdAL
dof
dof
dofdof
rel
rel
relrel
Err
Err
ErrErr
Limit 2
ALn2
ALn2
ALn2ALn2
HHHH
dAL
dAL
dALdAL
dof
dof
dofdof
rel
rel
relrel
Err
Err
ErrErr
AL
AL 1111
ALAL
AL
AL 2222
ALAL
(day)
(night)
(Hysteresis)
(Alarm-delay)
(Delay-Alarm off)
(Relaisfunktion)
(Sensor-Error)
(night)
(Hysteresis)
(Alarm-delay)
(Delay-Alarm off)
(Relaisfunktion)
(Sensor-Error)
(day)
don
don
dondon
doF
doF
doFdoF
don
don
dondon
doF
doF
doFdoF
(Testzeit)
(Testdauer)
(Testzeit)
(Testdauer)
Typ
sEn
sEn
(Sensor)
sEnsEn
____
____
(Zero)
________
,,,,
,,,,
,,,,,,,,
on
on / oFF
oFF
onon
oFFoFF
Pin
Pin 504
PinPin
(Fullscale)
-
-
- - - - - -
- - - - - - -
- - - - - - -
- - - - - - -
100.0
100.0
100.0100.0
- -
----2.0
2.0 ----2.0
2.02.0
0000 0000 0000 0000 0000 0000 0000 0000
0000 0000 0000 0000 0000 0000 0000 0000
rrrr rrrr rrrr rrrr rrrr rrrr rrrr rrrr
on
on on
onon
150.0
150.0
150.0150.0
- -
----2.0
2.0 ----2.0
2.02.0
0000 0000 0000 0000 0000 0000 0000 0000
0000 0000 0000 0000 0000 0000 0000 0000
rrrr rrrr rrrr rrrr rrrr rrrr rrrr rrrr
on
on on
onon
off
off off
offoff
1111 1111 1111 1111 1111 1111 IIII IIII
off
off off
offoff
1111 1111 1111 1111 1111 1111 IIII IIII
0000----10
10
1010
-
0.0
0.0 0.0
0.00.0
200.0
200.0
200.0200.0
off
off off
offoff
504 504
504504
Pr2/9 Pr3
Pr2/9Pr2/9
100 100
100100
int int
intint
100
100
100100
3333----llll
int
int
intint
100.0
100.0
100.0100.0
2.0 ----2.0
2.02.0
on on
onon
100.0
100.0
100.0100.0
2.0 ----2.0
2.02.0
on on
onon
off off
offoff
off off
offoff
0000----10
s12,
s12,
s12,s12,
0.0 0.0
0.00.0
200.0
200.0
200.0200.0
off off
offoff
504 504
504504
10
1010
Pr3 Pr4
Pr3Pr3
100 100
100100
int int
intint
-
-
-
20.0
20.0 20.0
20.020.0
15.0
15.0 15.0
15.015.0
2.0 ----2.0
2.02.0
on on
onon
20.0
20.0 20.0
20.020.0
15.0
15.0 15.0
15.015.0
2.0 ----2.0
2.02.0
on on
onon
off off
offoff
off off
offoff
0000----10
10
1010
-
0.0 0.0
0.00.0
200.0
200.0
200.0200.0
off off
offoff
504 504
504504
Wert
Pr4 Pr5
Pr4Pr4
100 100
100100
int int
intint
100
100 100
100100
Pr5 Pr6
Pr5Pr5
100 0000----10
100100
int
intint
100
100100
3333----llll 3333----llll
int
int int
intint
20.0 10.0
20.020.0
15.0
15.015.0
on on
onon
20.0 10.0
20.020.0
15.0
15.015.0
on on
onon
off off
offoff
off off
offoff
0000----10
s12,
s12,
s12,s12,
0.0 0.0
0.00.0
200.0
200.0
200.0200.0
off off
offoff
504 504
504504
int
intint
10.0 1.000
10.010.0
- - -
2.0 ----2.0
2.02.0
2.0 ----.020
2.02.0
on on
onon
10.0 1.000
10.010.0
- - -
2.0 ----2.0
2.02.0
10
1010
2.0 ----.020
2.02.0
on on
onon
off off
offoff
off off
offoff
0000----10
dif
dif
difdif
0.0 0.000
0.00.0
200.0
200.0
200.0200.0
off off
offoff
504 504
504504
10
1010
auto
auto
autoauto
1.000
1.0001.000
1.000
1.0001.000
0000----10
0.000
0.0000.000
9.999
9.999
9.9999.999
Pr6 Pr7
Pr6Pr6
10
1010
0000----10
Pr7 Pr8
Pr7Pr7
10
1010
- -
- -
auto
auto
autoauto
0000----10
10
-
1010
- -
- -
auto
auto
autoauto
1.000
1.000
1.0001.000
.020
----.020
1.000
1.000
1.0001.000
----.020
off off
offoff
off off
offoff
10
0000----10
1010
s12,
s12,
s12,s12,
0.000
0.000
0.0000.000
9.999
9.999
9.9999.999
off off
offoff
504 504
504504
.020
.020.020
on on
onon
.020
.020.020
on on
onon
10
1010
.020.020
on on
onon
.020
.020.020
on on
onon
off off
offoff
off off
offoff
-
off off
offoff
504 504
504504
Pr8
Pr8Pr8
0000----10
10
1010
-
-
Auto
Auto
AutoAuto
----
----
----
0000----10
10
1010
----
----
Auto
Auto
AutoAuto
----
----
----
1.000
1.000
1.0001.000
----
----.020
.020
.020.020
on
onon
1.000
1.000
1.0001.000
----
----.020
.020
.020.020
on
onon
off
offoff
off
offoff
0000----10
10
1010
dif
dif
difdif
0.000
0.000
0.0000.000
9.999
9.999
9.9999.999
off
offoff
504
504504
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 19 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Fehlersuche und Maßnahmen
• Anzeige
EE
EEEEEEEEEE Sensorbruch oder Überbereich
EEEE
----EEEEEEEEEEEE Sensorkurzschluss oder Unterbereich
• Gerät lässt sich nicht programmieren - Codesperre
Die Codesperre bietet einen Schutz gegen unbefugte Manipulationen am Gerät. Bei
aktivierter Codesperre können die Parameter nicht verändert werden. Die Pin kann vom
Anwender eingestellt werden.
Pin unbekannt? Code-Reset durchführen: Steuerspannung abschalten, Taste Set gedrückt
halten, Steuerspannung einschalten.
Anzeige: "8888"; "CodE"; "oFF"; "8888" Taster „Set“ loslassen. Code = oFF, Pin = 504.
• Angezeigte Temperatur entspricht nicht der Sensortemperatur
Sensor-Anschlusstyp überprüfen
Leitungswiderstand überprüfen
• Anzeige „Er1 oder Er2“
Er1 Sensorkurzschluss
Er2 Sensorunterbrechung, (bei 4-20 mA Eingang: Strom kleiner 3,8 mA)
Er3 Eingangsstrom > 25 mA am 0/4-20 mA Eingang; Messeingang hochohmig geschaltet
Er4 Thermoelement Eingangsspannung zu negativ, Polung überprüfen
Er8 und Er9 sind interne Gerätefehler / Parameterfehler. Gerät Aus- und Einschalten, ggf.
Parameter auf Voreinstellung zurückstellen.
Falls die Fehlermeldung noch vorhanden ist muss das Gerät zur Reparatur ins Werk.
• Anzeige der Softwareversion: im Anzeigemodus 10 s lang den Taster „Set“ drücken.
Technische Daten
Steuerspannung Us: AC/DC 24 – 240 V, 0 / 50 / 60 Hz < 3 W < 5 VA
Toleranz DC 20,4 - 297 V, AC 20 - 264 V
Relais-Ausgang: 2 x 1 Wechsler (CO)
Schaltspannung max. AC 415 V
Schaltstrom max. 5 A
Schaltleistung max. 1250 VA (ohmsche Last)
max.48 W bei DC 24 V
Reduzierungsfaktor bei cos ϕ 0,7 0,5
UL electrical ratings: 3 A Resistive, 240 VAC
D300 1 A 240 VAC
Nennbetriebsstrom Ie:
AC15
Ie = 2 A Ue = 250 V
DC13 Ie = 2 A Ue = 24 V
Ie = 0,2 A Ue = 125 V
Ie = 0,1 A Ue = 250 V
Empfohlene Vorsicherung T 3,15 A (gL)
Ie = 1 A Ue = 400 V
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 20 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Kontaktlebensdauer mech. 1 x 107 Schaltspiele
Kontaktlebensdauer elektr. 1 x 105 Schaltspiele bei AC 250 V / 5 A
2 x 105 Schaltspiele bei AC 250 V / 3 A
6 x 105 Schaltspiele bei AC 250 V / 1 A
Prüfbedingungen EN 50178 / EN 60 947
Bemessungsstoßspannungsfestigkeit 4000 V
Überspannungskategorie III
Verschmutzungsgrad 3
Bemessungsisolationsspannung Ui 250 V
Einschaltdauer 100 %
zul. Umgebungstemperatur -20 °C ... +60 °C
EN 60068-2-1 trockene Wärme
EMV - Störfestigkeit EN 61000-6-2
EMV - Störaussendung EN 61000-6-3
Rüttelsicherheit EN 60068-2-6 2…25 Hz ±1,6 mm
25 ... 150 Hz 5 g
Sensoranschluss :
Messzyklus/Messzeit t M < 2,5 s
< 5 s bei Änderungen > 5 K oder < 1 K
< 15 s bei Sensorfehler
die Zeiten sind abhängig von Anzahl und Art der angeschlossenen Sensoren
Pt 100, Pt 1000 nach EN 60751:
Messbereich
°C
Kurzschluss
Ohm
Unterbrechung
Ohm
Sensorwiderstand
+ Leitungswiderstand Ohm
Sensor min max < > max
Pt 100 -199 860 15 400 500
Pt 1000 -199 860 150 4000 4100
KTY 83 -55 175 150 4000 4100
KTY 84 -40 150 150 4000 4100
Toleranz ±0,2 % vom Messwert ±0,5 K (KTY ±5 K)
Sensorenstrom ≤0,8 mA
Temperaturdrift <0,04°C/K
Thermoelemente nach EN 60 584, DIN 43 710:
Messbereich °C Genauigkeit
Typ min max
±2 °C
B 0 1820
T > 300°C
E -270 1000 ±1 °C
J -210 1200 ±1 °C
K -200 1372 ±2 °C
L -200 900 ±1 °C
N -270 1300 ±2 °C
R -50 1770 ±2 °C
S -50 1770 ±2 °C
T -270 400 ±1 °C
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 21 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Temperaturdrift < 0,01 % / K
Messfehler der Sensorleitung +0,25 µV / Ω
Vergleichstelle ±1 °C
Spannungs- Stromeingang
Eingangs-
widerstand
Maximales
Eingangssignal
Genauigkeit
vom Endwert
0 – 10 V 13 kΩ 27 V 0,1 %
0/4-20 mA 22 Ω
*
bei Eingangsströmen > 25 mA wird der Eingangswiderstand auf 13 kΩ geschaltet und der
25 mA* 27 V
0,5 %
Fehler Er3 angezeigt. Fehlerbeseitigung: Stromkreis unterbrechen.
Temperaturdrift < 0,02 %/K
Eingang Y1-Y2: 18 V / 3 mA Schaltschwelle ca. 9 V
Analogausgang: nicht potenzialgetrennt zu den Eingängen
Spannungsausgang 0-10 V max. 10 mA Genauigkeit 0,1 % vom Endwert
Temperaturdrift < 0,01 %/K
Stromausgang 0/4-20 mA max. 500 Ω Genauigkeit 0,15 % vom Endwert
Temperaturdrift < 0,015 %/K
Fehler Bürde (250 Ω - Bürde)/250 Ω * 0,15 % vom Strom
Bei Fehler Kurzschluss Er1 wird 0 V oder 0 mA ausgegeben,
bei allen anderen Fehlern wird 10 V oder 20 mA ausgegeben.
Gehäuse: Bauart V4, Verteilereinbau
Einbautiefe 55 mm
Breite 4 TE
Abmessungen (B x H x T) 70 x 90 x 58 mm
Leitungsanschluss eindrähtig je 1 x 1,5 mm2
Feindrähtig mit Aderendhülse je 1 x 1,0 mm2
Schutzart Gehäuse IP 30
Schutzart Klemmen IP 20
Befestigung Schnappbefestigung auf Tragschiene 35 mm nach
EN 60 715 oder Schraubbefestigung M 4
(zusätzlicher Riegel nicht im Lieferumfang)
Gewicht ca. 200 g
Technische Änderungen vorbehalten
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 22 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Bauform V4:
Maße in mm
58
48
70
16,5
5
45
61,8
1
2
3
(90)
4
3
98
116
6
Option
1 Oberteil / cover
2 Unterteil / base
3 Riegel / bar for snap mounting
4 Plombenlasche / latch for sealing
5 Frontplatteneinsatz / front panel
6 Kennzeichen für unten / position downward
7 Riegel bei Wandbefestigung mit Schrauben. Riegelbohrung Ø 4,2 mm / for fixing to
wall with screws, Ø 4,2 mm.
7
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 23 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Sie finden diese und auch weitere Betriebsanleitungen im Internet unter
www.ziehl.com
You`ll find this and other user manuals also in english written in the internet under
www.ziehl.com
Bearbeitet ( Datum / Name ): 13.12.2007 Fu Zeichnungs Nr.: 1185 0700.6
Seite 24 von 24 Bezeichnung: TR 210
ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
Loading...
