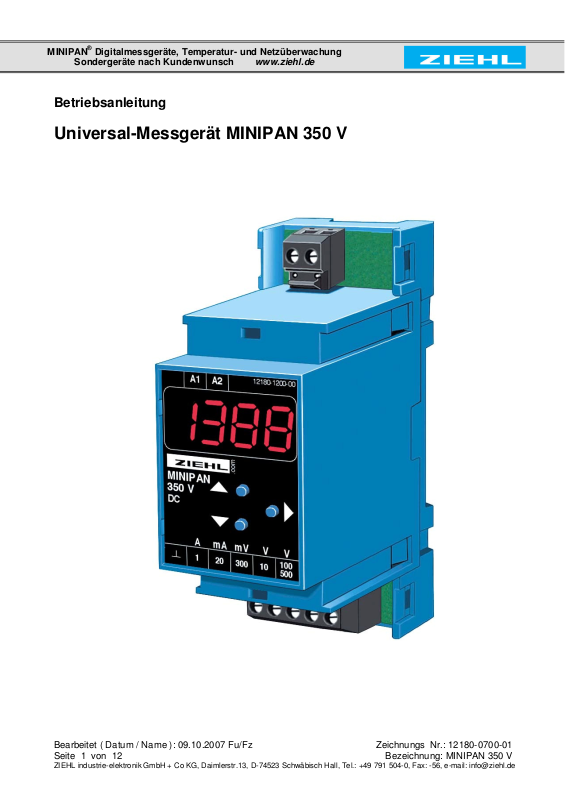

Universal-Messgerät MINIPAN 350 V

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 1 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

Inhaltsverzeichnis Seite

Anwendung und Kurzbeschreibung ...............................................................................2

Funktionsübersicht.........................................................................................................2

Anschlussplan ...........................................................................................................3

Anzeige- und Bedienelemente.......................................................................................3

Wichtige Hinweise .........................................................................................................4

Montage.........................................................................................................................4

Inbetriebnahme..............................................................................................................4

Parametrierung............................................................................................................5

Anzeigemodus...........................................................................................................5

Menümodus...............................................................................................................5

Parametriermodus .....................................................................................................5

Display-Anzeigen.......................................................................................................8

Werkseinstellungen ...................................................................................................9

Bedienung AC / DC ...................................................................................................9

Bedienung Pt 100 ......................................................................................................10

Fehlersuche und Maßnahmen .......................................................................................10

Technische Daten..........................................................................................................11

Bauform .........................................................................................................................12

Anwendung und Kurzbeschreibung

Messgeräte für Schaltschrankeinbau der Serie MINIPAN 350 V ermöglichen mit ihrer 7 mm
hohen, 4-stelligen LED-Anzeige die genaue Darstellung verschiedenster Messwerte im
Bereich –1999 ... +9999.
Mit nur 3 verschiedenen Ausführungen wird die Messung von DC Strom und Spannung, AC
Strom und Spannung sowie Temperaturmessung mit Pt 100- Sensoren abgedeckt. Die
Anzeige kann jeweils vom Kunden einfach programmiert werden (z.B. Messwert
DC 10 V / Anzeige 0-350.0 m/s oder AC 0-1 A / 0-400.0 A).
Mit dem eingebauten Netzteil für Universal - Versorgungsspannung AC/DC 24-240 V ist es
besonders vielseitig.

Funktionsübersicht und Anschlussplan

Einfache Programmierung mit 3 Tasten:

• Anzeige (Skalierung, Dezimalpunkt)

• Abfrage von MIN- und MAX-Werten

• Verzögerung der Anzeige bei unruhigen Signalen

• Codesperre gegen unbefugte Eingriffe

• Anschlussklemmen steckbar

• Schnappbefestigung auf Tragschine 35 mm nach EN 60715

oder Schraubbefestigung M4.

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 2 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

DC-Gerät:

• 300 mV für
Strommessung mit
externem Shunt (bei
Shunt 60 mV
Skalierung x 5)

• 1 A für direkte
Strommessung

• 0/4-20 mA für
Normsignale

• 0-10 V für Normsignale

• 100/500 V umschaltbar

Us

DC

+~–

AC

~

A2A1

12180-1200-00

AC-Gerät:

• 500 V

• 50 V

• 10 V

• 150 mV für

Strommessung mit
externem Shunt (bei
Shunt 60 mV
Skalierung x 2,5)

• 1 A für direkte
Strommessung oder
über Wandler

Us

DC

+~–

AC

~

A2A1

12180-1201-00

Temperaturmessung
Pt 100

• Pt 100 in 2- oder 3­Leiter-Anschluss

• Messbereich –199,9 ...
+850,0 °C

• Auflösung 0,1 °C

• Anzeige in °C oder °F

DC
AC

Us

+~–

~

A2A1

12180-1202-00

.com

MINIPAN
350 V

DC

A

1 20 300 10

1 A

20 mA

300 mV

mA V VmV

10 V

100 / 500 V

100
500

MINIPAN
350 V

AC

A

1 150 10 50

1 A

150 mV

10 V

Anzeige und Bedienelemente

1. Digitalanzeige 4 - stellig

2. Taster "Up"

3. Taster "Set/Reset“

4. Taster "Down"

5. Letzter Dezimalpunkt:
Aus = Anzeigemodus
Ein = Menümodus
Blinkt = Parametriermodus

mV V VV

50 V

500 V

.com

.com

MINIPAN
350 V

Pt 100

Sensor

500

Pt 100

T1 T2 T3nc nc nc

A2A1

12180-1200-00

1
5

.com

MINIPAN

2

350 V

DC

3
4

mA V VmV

A

1 20 300 10

100
500

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 3 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

Wichtige Hinweise

WARNUNG
Gefährliche elektrische Spannung!

Kann zu elektrischem Schlag und Verbrennungen führen.

Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

An dem Gerät dürfen nur Personen arbeiten, die mit der Installation, Inbetriebnahme und
Bedienung vertraut sind und über die ihrer Tätigkeit entsprechende Qualifikation verfügen. Sie
müssen den Inhalt der Betriebsanleitung, die auf dem Gerät angebrachten Hinweise und die
einschlägigen Sicherheitsvorschriften für die Errichtung und den Betrieb elektrischer Anlagen
beachten.
Die Geräte sind gemäß DIN / EN gebaut und geprüft und verlassen das Werk in
sicherheitstechnisch einwandfreiem Zustand.
Sollte die in der Betriebsanleitung enthaltene Information in irgendeinem Fall nicht
ausreichen, wenden Sie sich bitte direkt an uns oder an die für Sie zuständige Vertretung.
Anstelle der in dieser Betriebsanleitung genannten und in Europa gültigen Industrienormen
und Bestimmungen, müssen Sie bei der Verwendung des Gerätes außerhalb deren
Geltungsbereiches die im Anwenderland gültigen einschlägigen Vorschriften beachten.

Die Messeingänge sind galvanisch getrennt gegenüber der Steuerspannung aber

!

nicht untereinander, deshalb immer nur 1 Eingang anschließen!

Weitbereichsnetzteil
Das Gerät verfügt über ein Weitbereichsnetzteil, das für DC- und AC-Spannungen
geeignet ist. Bevor Sie das Gerät an Netzspannung legen, vergewissern Sie sich, dass
der zulässige Spannungsbereich der Steuerspannung Us am Seitentypenschild mit der
am Gerät angeschlossenen Netzspannung übereinstimmt!

Montage

Das Gerät kann befestigt werden:

• Verteilereinbau auf 35 mm Tragschiene nach EN 60715

• Mit Schrauben M4 zur Wandmontage. (zusätzlicher Riegel nicht im Lieferumfang)

Inbetriebnahme

Steuerspannung Us anschließen.
Messsignal an den Messeingang anschließen. Nur 1 Eingang anschließen!

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 4 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

Parametrierung:

Dezimalpunkt hinter der letzten Anzeige:
Aus = Anzeigemodus
Ein = Menümodus
Blinkt = Parametriermodus

Anzeigemodus

Anzeige des aktuellen Messwertes.
Funktion Tasten Up/Down
Kurz drücken Wechsel in den Menümodus
Betätigung für > 2 s Anzeige der gespeicherten MIN- oder MAX- Messwerte

Funktion Taste Set /Reset
Kurz drücken keine Funktion
Betätigung für 2 s Rückstellung des Min- bzw. Max-Wertes (bei gleichzeitig

gedrücktem Min- bzw. Max-Taster)

Betätigung für 10 s Anzeige der Softwareversion
Menümodus (Dezimalpunkt hinter der letzten Stelle EIN)

Auswahl der Menüpunkte zur Änderung der Parameter.

Funktion Taste Up/Down

Kurz drücken Auswahl Menüpunkt; Wechsel in den Anzeigemodus

Funktion Taste Set/Reset

Kurz drücken Wechsel in den Parametriermodus

Parametriermodus (Dezimalpunkt hinter der letzten Stelle BLINKT)

Funktion Taste Up/Down

Kurz/lang drücken Wertänderung des Parameter (langsam/schnell)
Funktion Taste Set/Reset
Kurz drücken Übernahme der Einstellung und Auswahl nächster Parameter,

nach dem letzten Parameter Wechsel in Menümodus

Messbereich parametrieren

Menüpunkt auswählen mit Up/Down bis sich in Anzeige InPU und eingestellter Messbereich
abwechseln.
Mit Set in Parametriermodus wechseln und mit Up/Down Messbereich auswählen.
Durch bestätigen mit Set in das nächste Menü wechseln.
Bei einem Wechsel des Messbereiches werden die Parameter für die Anzeigeskalierung

überschrieben:
InLo = 0%, InHi = 100 % des Messbereich, DiLo = 0, diHi = 5000 und dp = 0000.

Anzeigeskalierung parametrieren

Menüpunkt auswählen mit Up/Down bis sich in Anzeige ScAL und eingestellter Modus
abwechseln.
Mit Set in Parametriermodus wechseln und mit Up/Down Modus auswählen.

Auto: Anzeige entspricht dem Messsignal.
USEr: Eingangs- und Anzeigebereich kann vom Anwender vorgegeben werden, dabei muss

der Eingangsbereich innerhalb des gewählten Messbereiches liegen.

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 5 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

Beispiele:

30

0

0 60 0

Eingang 0..10 V
Anzeige 30..100 %
Eingang 4..20 mA
Anzeige 0..100 %
Eingang 0..20 mA
Anzeige 50.0..500.0
Eingang 10..90 V
Anzeige 50.0..500.0
Eingang 0-60 mV
Anzeige 0,0..30.0
Eingang 2..5 V
Anzeige -50.0..100.0

InPU ScAL InLo InHi diLo diHi dP

10

4-20

0-20

100

300

10

USEr

USEr

USEr

USEr

USEr

USEr

0.00

4.00

0.00

10.0

2.00

10.00

20.00

20.00

90.0

5.00

500

500

-500

100

100

5000

5000

300

1000

Durch bestätigen mit Set in das nächste Menü wechseln.

Displayverzögerung (empfohlen bei schwankendem Messsignal)

Menüpunkt auswählen mit Up/Down bis sich in Anzeige ddiS und eingestellter Wert
abwechseln.
Mit Set in Parametriermodus wechseln und mit Up/Down Displayverzögerung einstellen.
Der Messwert wird nun, je nach eingestelltem Wert, alle 0,1 ... 2 s in die Anzeige
übernommen.

Durch bestätigen mit Set in das nächste Menü wechseln.

Fixstellen (empfohlen bei stark schwankendem Messsignal)

Menüpunkt auswählen mit Up/Down bis Fi und blinkend die Fixstellen angezeigt wird. Ist
keine Fixstelle eingestellt, bleiben die beiden letzten Stellen dunkel.
die Fixstellen einstellen.

Fi keine
Fi 0 die letzte Stelle
Fi00 die beiden letzten Stellen

Diese Stellen zeigen Unabhängig vom Messwert immer 0 an.
Durch bestätigen mit Set in das nächste Menü wechseln.

Codesperre

Menüpunkt auswählen mit Up/Down bis sich in Anzeige Code und eingestellter Status
abwechseln.
Hier können die eingestellten Parameter durch Aktivierung der Codesperre geschützt
werden. Nach Druck auf Set erscheint Anzeige Pin. Durch Tasten Up/Down Pin 504
einstellen (Werkseinstellung).Nach Druck auf Set kann jetzt Codesperre aktiviert oder
ausgeschaltet werden. Nach nochmaligem Druck auf Set kann eine individuelle Pin
eingegeben werden (aufschreiben).
Bei aktivierter Codesperre können alle Parameter angeschaut aber nicht mehr verändert
werden.
Bei Problemen mit der Codesperre (Pin vergessen) kann die Sperre ausgeschaltet und
die Pin auf 504 zurückgesetzt werden, indem beim Netzeinschalten die Taste Set
gedrückt wird bis in der Anzeige Code / ofF erscheint.

0000.

0000.

000.0

000.0

000.0

000.0

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 6 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

Leitungsabgleich bei Pt 100 Ausführung:

Menüpunkt auswählen mit Up/Down bis sich in Anzeige L-A und eingestellter Wert
abwechseln.
Mit Set in Parametriermodus wechseln und mit Up/Down Leitungsabgleich vornehmen
(Widerstandswert eingeben) oder 3-Leiter (3-L).

2-Leiter – Leitungsabgleich bei Temperatursensoren:

Leitungen am Sensor kurzschließen und Widerstand mit einem Messgerät messen.

Parameter „LA“ auf diesen Wert einstellen.

Einheit bei Pt 100 Ausführung:

Menüpunkt auswählen mit Up/Down bis sich in Anzeige Unit und eingestellte Einheit
abwechseln.
Mit Set in Parametriermodus wechseln und mit Up/Down Einheit (°C oder °F) auswählen.

Tipps:

- Nach Abschluss eines Programmpunktes wird automatisch auf den nächsten
weitergeschaltet.

- Wenn der rechte Dezimalpunkt in der 7-Segment-Anzeige leuchtet, hat man den
Anzeigemodus verlassen und kann mit Up/Down die einzelnen Menüpunkte anwählen
(Menümodus).

- Wenn der rechte Dezimalpunkt blinkt, befindet man sich im Parametriermodus und kann
mit Up/Down die Einstellungen ändern.

- Langes drücken auf Up/Down beschleunigt die Änderungen in der Anzeige.

- Taster Up und Down gleichzeitig drücken Setzt eingestellte Werte auf Null.

- Mit Reset (Set/Reset für 2 s drücken) kommt man von jeder Position im Parametriermodus
zurück in den Anzeigemodus (zuletzt eingestellter Wert wird dabei übernommen).

- Mit InLo und InHi wird der Abgleich vereinfacht, wenn der Messbereich des Gerätes und das
Messsignal abweichen.
Beispiel: Anzeige 0-500.0 bei Messsignal 10-90 V:

• Messeingang 100 V wählen InPU = 100

• InLo auf 10.0 stellen

• InHi auf 100.0 stellen

• diLo auf 0 stellen

• diHi auf 5000 stellen

• dP auf 000.0 stellen

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 7 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

Display-Anzeigen:

InPU

InPU = Messeingang / Messbereich

InPUInPU

50

500000 = 500 V

5050

100

100 = 100 V

100100

50
10
300
150
0000----20
4444----20

50 = 50 V

5050

10 = 10 V

1010
300 = 300 mV

300300
150 = 150 mV

150150

20 = 0-20 mA

2020
20 = 4-20 mA

2020

1111 = 1 A
ScAL

ScAL = Skalierung des Messbereiches und der Anzeige

ScALScAL

Auto

Auto = Nullpunkt, Full Scale und Dezimalpunkt vom ausgewählten

AutoAuto

Messbereich übernehmen

USEr

USEr = Skalierung des Messbereiches und der Anzeige durch den

USErUSEr

Anwender

InLo

InLo = Messbereich - Nullpunkt

InLoInLo

InHi

InHi = Messbereich - Full Scale

InHiInHi

diLo

diLo = Anzeigewert bei Messsignal = InLo

diLodiLo

diHi

diHi = Anzeigewert bei Messsignal = InHi

diHidiHi

dP

dP = Dezimalpunkt

dPdP

ddi

ddiSSSS = Anzeigeverzögerung

ddiddi

Fi

Fi = Anzeige-Fixstellen

FiFi
CodE

CodE = Code

CodECodE
Pin

Pin = ab Werk 504

PinPin
on

on, oFF

oFF = an/aus

onon

oFFoFF

LLLL----AAAA = Leitungswiderstand abgleichen
3333----LLLL = 3-Leiter

Unit

Unit = Maßeinheit bei Temperaturmessung (°C, °F)

UnitUnit

____

____ = Min

________
,,,,

,,,,

,,,,,,,,

= Max

ErLo

ErLo = Bei Messbereich 4-20 mA ist der Strom < 3,8 mA

ErLoErLo

Er8

Er8, Er9

Er9 = interne Gerätefehler

Er8Er8

Er9Er9

----EEE
EEEE

EEE = Messbereich / Anzeigebereich Unterschreitung

EEEEEE

EEEE = Messbereich / Anzeigebereich Überschreitung

EEEEEEEE

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 8 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

Werkseinstellungen:

Fi

Menümodus

Parame

triermodus

Anzeigemodus

Parameter auf Werkseinstellung zurücksetzten: Beim Einschalten der Steuerspannung die
Taste Set für 10 s gedrückt halten, bis in der Anzeige “----“ anzeigt wird.

Geräte Ausführung

Parameter MINIPAN DC MINIPAN AC MINIPAN Pt 100 Meine Daten

InpU 10 1 ­L-A - - 3-L
Unit - - °C
ScAL Auto Auto ­InLo 0.00 0.000 ­InHi 10.00 1.000 ­DiLo 0 0 ­DiHi 5000 5000 ­dp 0000. 0000. ­ddis 0.5 0.5 0.5
Fi

Fi ­Code off off off
Pin 504 504 504

Bedienung

DC- und AC-Gerät

2 s = Max

Display

2 s = Min

InPU

InPU

InPUInPU

input

ScAL

ScAL

ScALScAL

ddiS

ddiS

ddiSddiS

delay

DC

500

500

500500

100

100

100100
10
300

300

300300
0-20

0-20

0-200-20
4-20

4-20

4-204-20
1111

USEr

USEr

USErUSEr

AUto

AUto

AUtoAUto

2.0

2.0

2.02.0

0.1

0.1

0.10.1

AC

500

500

500500

50

50

9999

99999999

5050

10

10

1010

150

150

150150

1111

InHi

InHi

InHiInHi

-199 9

-199 9

-199 9-199 9
...99 99

9999

99999999

diLo

diLo

diLodiLo

-199 9

-199 9

-199 9-199 9
...99 99

9999

99999999

diHi

diHi

diHidiHi

10

1010

InLo

InLo dP

InLoInLo

-199 9

-199 9

-199 9-199 9
...99 99

Up
Set / Reset = >2s Set
Down

dP

9999

99999999

dPdP

0.0. 0.0

0.0. 0.0

0.0. 0.00.0 .0.0

00.00

00.00

00.0000.00

000.0

000.0

000.0000.0
0000 .

0000 .

0000 .0000 .

-199 9

-199 9

-199 9-199 9
...99 99

Fi

Fi

FiFi

CodE

CodE

CodECodE

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 9 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

on

on

onon
oFF

oFF

oFFoFF

Fi00

Fi00

Fi00Fi00

Fi

Fi 0000

Pin

Pin

PinPin

FiFi

Fi

Fi

FiFi

0000..
9999

9999

99999999

o.k.

3x Er r

Err

ErrErr

on

on

onon
oFF

oFF

oFFoFF

Pin

Pin

PinPin

0000..
9999

9999

99999999

3x on

on/OF F

onon

OFF

OFFOFF

fix

Bedienung Pt 100 -Gerät

Anzeigemodus

Parametriermodus

Menümodus

2 s = Max

Display

2 s = Min

L-A

L-A

L-AL- A

Unit

Unit

UnitUn it

ddiS

ddiS

ddiSdd iS

Pin

Pin

CodE

CodE

CodECo dE

on

on

onon
oFF

oFF

oFFoFF

PinPi n

0...10 0

0...10 0

0...10 00...100
3-L

3-L

3-L3- L

°F

°F

°F°F
°C

°C

°C°C

2.0

2.0

2.02.0

0.1

0.1

0.10.1

0000..
9999

9999

999999 99

o.k.

3x Er r

Err

ErrEr r

on

on

onon
oFF

oFF

oFFoF F

Pin

Pin

PinPi n

0000..
9999

9999

99999999

3x on

on/OF F

onon

OFF

OFFOF F

Up
Set / Reset = >2s Set

Down

Fehlersuche und Maßnahmen

• Gerät lässt sich nicht programmieren - Codesperre
Die Codesperre bietet einen Schutz gegen unbefugte Manipulationen am Gerät.
Bei aktivierter Codesperre können die Parameter nicht verändert werden.
Die „Pin“ kann vom Anwender eingestellt werden.
Pin unbekannt? Code-Reset durchführen: Taste „Set“ beim Einschalten der Steuerspannung
2 s gedrückt halten
Anzeige: "8888" -> "CodE" -> "oFF" -> "8888" Taste Set loslassen.
Einstellung nach Reset: Code = off, Pin = 504.

• Angezeigte Temperatur entspricht nicht der Sensortemperatur

1. Ist die richtige Einheit parametriert? (°C oder °F) Umstellung: siehe Bedienung „Input“.

2. Sensor-Anschlusstyp überprüfen

• Anzeige „ErLo“

Bei parametriertem Input 4-20 mA ist der Strom < 3,8 mA. Leitungsunterbrechung prüfen.

• Anzeige „Er8“ „Er9“

Er8 und Er9 sind interne Gerätefehler / Parameterfehler. Gerät Aus- und Einschalten, ggf.

Parameter auf Voreinstellung zurückstellen.
Falls die Fehlermeldung nochvorhanden ist muss das Gerät zur Reparatur ins Werk.

• Anzeige „-EEE“

Messbereich / Anzeigebereich Unterschreitung.

• Anzeige „EEEE“

• Messbereich / Anzeigebereich Überschreitung.

• Anzeige der Softwareversion: im Anzeigemodus 10 s lang den Taster „Set“ drücken.

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 10 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

Technische Daten

Nenn-Anschluss
Steuerspannung Us AC/DC 24-240 V

Toleranz bei DC DC 20 - 297 V (0,85 x 24 V...1,35 x 220 V)
Toleranz bei AC AC 20 - 264 V (0,85 x 24 V...1,1 x 240 V)
Leistungsaufnahme < 3 VA
Frequenz 48...62 Hz

Messeingang galvanisch getrennt gegenüber Steuerspannung
(immer nur 1 Eingang anschließen)
DC-Messgerät ± 300 mV / 120 kΩ / max. ±2,5 V
Messbereich / Eingangswiderstand ± 10.00 V / 1 MΩ / max. ±50 V
/ Überlastbarkeit ± 500.0 V / 3 MΩ / max. ±600 V
± 100.0 V / 3 MΩ / max. ±600 V
± 20.00 mA / Shunt 15 Ω/ max. ±100
± 1.00 A / Shunt 150 mΩ / max. ±2 A
AC-Messgerät 150 mV / 900 Ω / max. 2,5 V
Messbereich / Eingangswiderstand 10.00 V / 100 kΩ / max. 50 V
/ Überlastbarkeit 50.0 V / 1 MΩ / max. 60 V

500.0 V / 3 MΩ / max. 600 V

1.00 A / Shunt 150 mΩ / max. 2 A
Messzeit AC/DC < 400 ms + Displayverzögerung ddis
Temperaturmessgerät - 199,9 ... + 850,0 °C (= -328 ... +1563 °F)
Sensoranschluss Pt 100, 2- oder 3-Leiter-Technik
Leitungswiderstand 3-Leiter max. 3 x 50 Ω
Messzeit Temperatur < 400 ms + Displayverzögerung ddis

Genauigkeit
Auflösung +9999 / -1999
Fehler (vom Gesamtmessbereich)
Gleichspannung, Gleichstrom ± 0,1 % ± 1 Digit
Wechselspannung, -strom ± 0,5 % ± 1 Digit
Temperaturkoeffizient ± 0,02 % / Kelvin
Gesamtfehler bei
Temperaturmessgeräten ± 0,3 % vom Messwert ± 0,5 K
Temperaturkoeffizient ± 0,03 °C / K

Prüfbedingungen EN 50178 / EN 61010-1

EN 61326-1 industrieller Bereich
Messkategorie CAT II 600 V DOPPELTE ISOLIERUNG
CAT III 300 V DOPPELTE ISOLIERUNG
Verschmutzungsgrad 2
Einschaltdauer 100 %
zul. Umgebungstemperatur -20 °C ... +60 °C
EN 60068-2-1 trockene Wärme
Rüttelsicherheit EN 60068-2-6 2…25 Hz ±1,6 mm
25 ... 150 Hz 5 g

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 11 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]

Gehäuse

Bauart V2, Verteilereinbau
Einbautiefe 55 mm
Breite 2 TE

Abmessungen (B x H x T) 35 x 90 x 58 mm
Leitungsanschluss eindrähtig je 1 x 0,5…1,5 mm2
Feindrähtig mit Aderendhülse je 1 x 0,14…1 mm2
Schutzart Gehäuse IP 30
Schutzart Klemmen IP 20
Befestigung Schnappbefestigung auf Normschiene 35 mm nach
EN 60 715 oder Schraubbefestigung M4
Gewicht ca. 100 g

Technische Änderungen vorbehalten

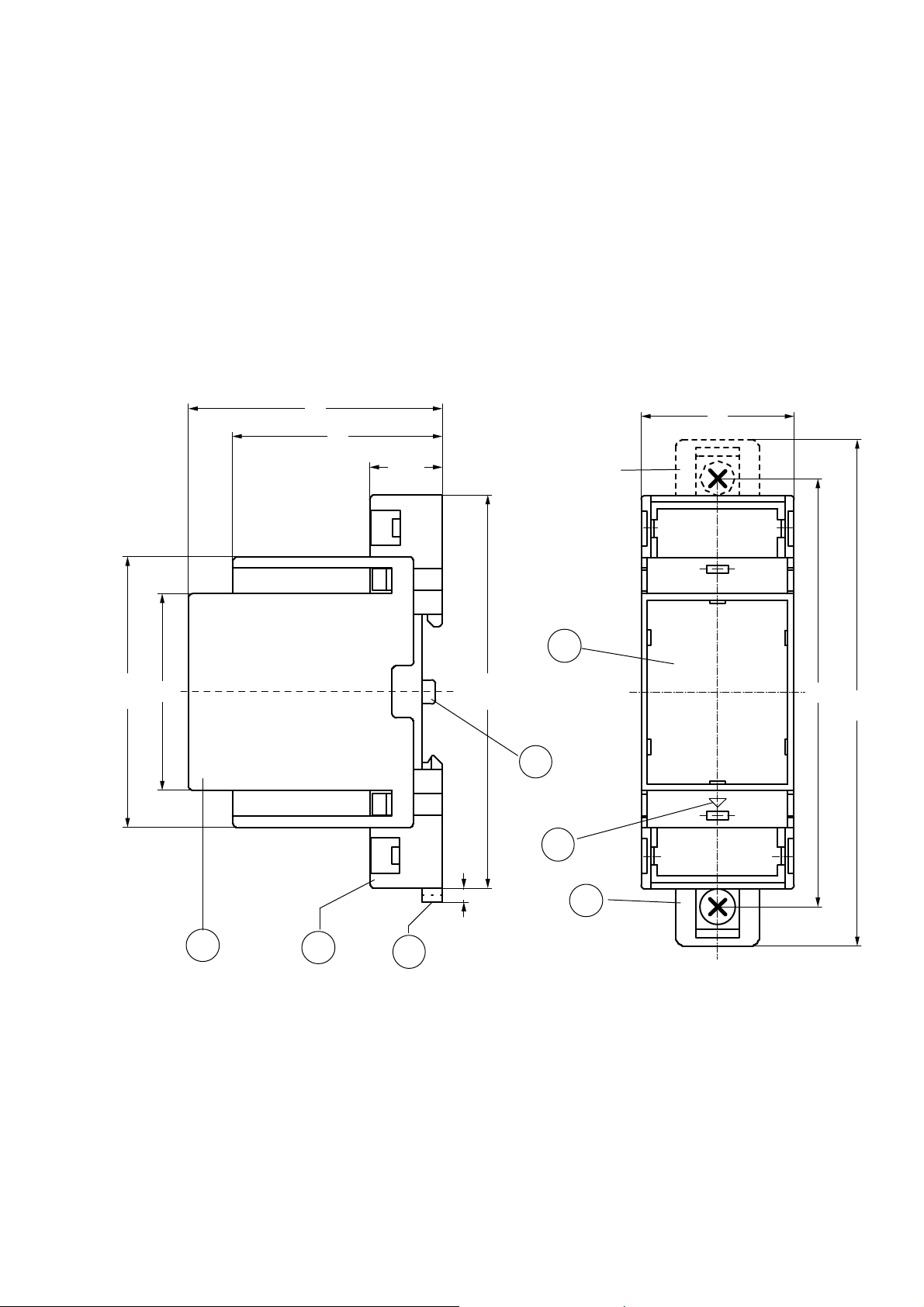

Bauform

45

61,8

Maße in mm

58

48

16,5

35

Option

5

(90)

98

116

4

6

3

1

2

3

7

1 Oberteil / cover
2 Unterteil / base
3 Riegel / bar for snap mounting
4 Plombenlasche / latch for sealing
5 Frontplatteneinsatz / front panel
6 Kennzeichen für unten / position downward
7 Riegel bei Wandbefestigung mit Schrauben. Riegelbohrung Ø 4,2 mm / for fixing to wall

with screws, Ø 4,2 mm

Bearbeitet ( Datum / Name ): 09.10.2007 Fu/Fz Zeichnungs Nr.: 12180-0700-01
Seite 12 von 12 Bezeichnung: MINIPAN 350 V

ZIEHL industrie-elektronik GmbH + Co KG, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: [phone], Fax: -56, e-mail: [e-mail]
