WT6300
Computadores Vestíveis
Guia Rápido
MN-004015-01PTBR
Direitos autorais
ZEBRA e a cabeça estilizada da Zebra são marcas comerciais da Zebra Technologies Corporation
registradas em várias jurisdições por todo o mundo. Google, Android, Google Play e outras marcas são
marcas comerciais da Google LLC. Todas as demais marcas comerciais são de propriedade de seus
respectivos proprietários. ©2020 Zebra Technologies Corporation e/ou suas afiliadas. Todos os direitos
reservados.
DIREITOS AUTORAIS E MARCAS COMERCIAIS: para obter todas as informações sobre os direitos
autorais e sobre as marcas registradas, acesse www.zebra.com/copyright
Guia Rápido do Computador Vestível WT6300
.
GARANTIA: para obter todas as informações sobre a garantia, acesse www.zebra.com/warranty
ACORDO DE LICENÇA DO USUÁRIO FINAL: para obter todas as informações sobre EULA, acesse
www.zebra.com/eula
Termos de uso
• Informações proprietárias
Este manual contém informações proprietárias da Zebra Technologies Corporation e de suas
subsidiárias (“Zebra Technologies”). Seu uso destina-se apenas à informação e ao uso pelas partes
que operam o equipamento descrito neste documento e fazem sua manutenção. Tais informações
proprietárias não podem ser utilizadas, reproduzidas ou divulgadas a quaisquer outras partes para
qualquer outra finalidade sem a autorização expressa por escrito da Zebra Technologies.
• Melhorias de produtos
A melhoria contínua de produtos é uma política da Zebra Technologies. Todas as especificações e
designs estão sujeitos a alterações sem aviso prévio.
• Isenção de responsabilidade
A Zebra Technologies toma medidas para assegurar que suas especificações e manuais de
engenharia publicados estejam corretos, no entanto, erros acontecem. A Zebra Technologies
reserva-se o direito de corrigir quaisquer erros e se isenta de responsabilidades decorrentes deles.
• Limitação de responsabilidade
.
.
Em nenhuma circunstância, a Zebra Technologies, ou qualquer outra pessoa envolvida na criação,
produção ou entrega deste produto (incluindo hardware e software), poderá ser responsabilizada por
quaisquer danos (incluindo, sem limitação, danos consequenciais, perda de lucros comerciais,
interrupção de negócios ou perda de informações comerciais) resultantes do uso de, decorrente do
uso ou incapacidade de utilizar este produto, mesmo se a Zebra Technologies tiver sido avisada sobre
a possibilidade da ocorrência de tais danos. Determinadas jurisdições não permitem a exclusão ou a
limitação de danos incidentais ou consequenciais, portanto, as exclusões ou limitações acima podem
não ser aplicáveis a você.
2
Guia Rápido do Computador Vestível WT6300
3
12
1
2
15
11
10
9
8
5
13
4
7
6
14
Funções do dispositivo
Figura 1 Vista frontal
Número Item Função
1 Alto-falante Fornece saída de áudio para reprodução de vídeo e música.
2 Bateria¹ Fornece energia para o dispositivo.
3 Tela Exibe todas as informações necessárias para operar o dispositivo.
4 Botão Recentes Exibe aplicativos abertos recentemente.
5 Conector de interface
direito
Fornece host USB e comunicação com clientes, áudio e
carregamento do dispositivo através de cabos e acessórios.
6 Botão Início Exibe a tela Inicial.
7 Botão Voltar Exibe a tela anterior.
8 Botão P3/Botão Enter Inicia comunicações Push-To-Talk (programável).
Use como botão Enter quando um teclado é anexado.
9 Botão P2 Aumenta o volume.
10 Microfone Use para as comunicações no telefone.
11 Botão P1 Diminui o volume.
12 Botão Liga/Desliga Liga e desliga a tela. Pressione e segure para restaurar as
configurações do dispositivo e desligar.
13 Antena NFC Fornece comunicação com outros dispositivos habilitados para NFC.
14 Sensor de luz ambiente Determina a luz ambiente para controlar a intensidade da luz de
fundo da tela.
15 LED de carregamento/
notificação
¹ A bateria padrão é exibida.
Indica o status da carga da bateria durante o carregamento com
cabo de carregamento USB e fornece notificações de aplicativos.
3
Guia Rápido do Computador Vestível WT6300
17
16
Figura 2 Vista traseira
Número Item Função
16 Trava Alinha e prende o dispositivo no suporte no pulso e no
quadril.
17 Conector de interface
esquerdo
Fornece host USB e comunicação com clientes, áudio e
carregamento do dispositivo através de cabos e acessórios.
4
Instalar a bateria
Para instalar a bateria:
1. Insira a extremidade da bateria na base da bateria.
Figura 3 Instalação da bateria padrão
Guia Rápido do Computador Vestível WT6300
Figura 4 Instalação da bateria estendida
2. Empurre a bateria para baixo até que ela trave no lugar.
5
Substituir a bateria
Para remover a bateria:
1. Pressione o botão Liga/Desliga para colocar o dispositivo no modo Suspender.
2. Usando a ponta dos dedos, pressione a trava de liberação da bateria em direção à extremidade
prateada da bateria.
Figura 5 Puxe a trava de liberação para trás na bateria padrão
Guia Rápido do Computador Vestível WT6300

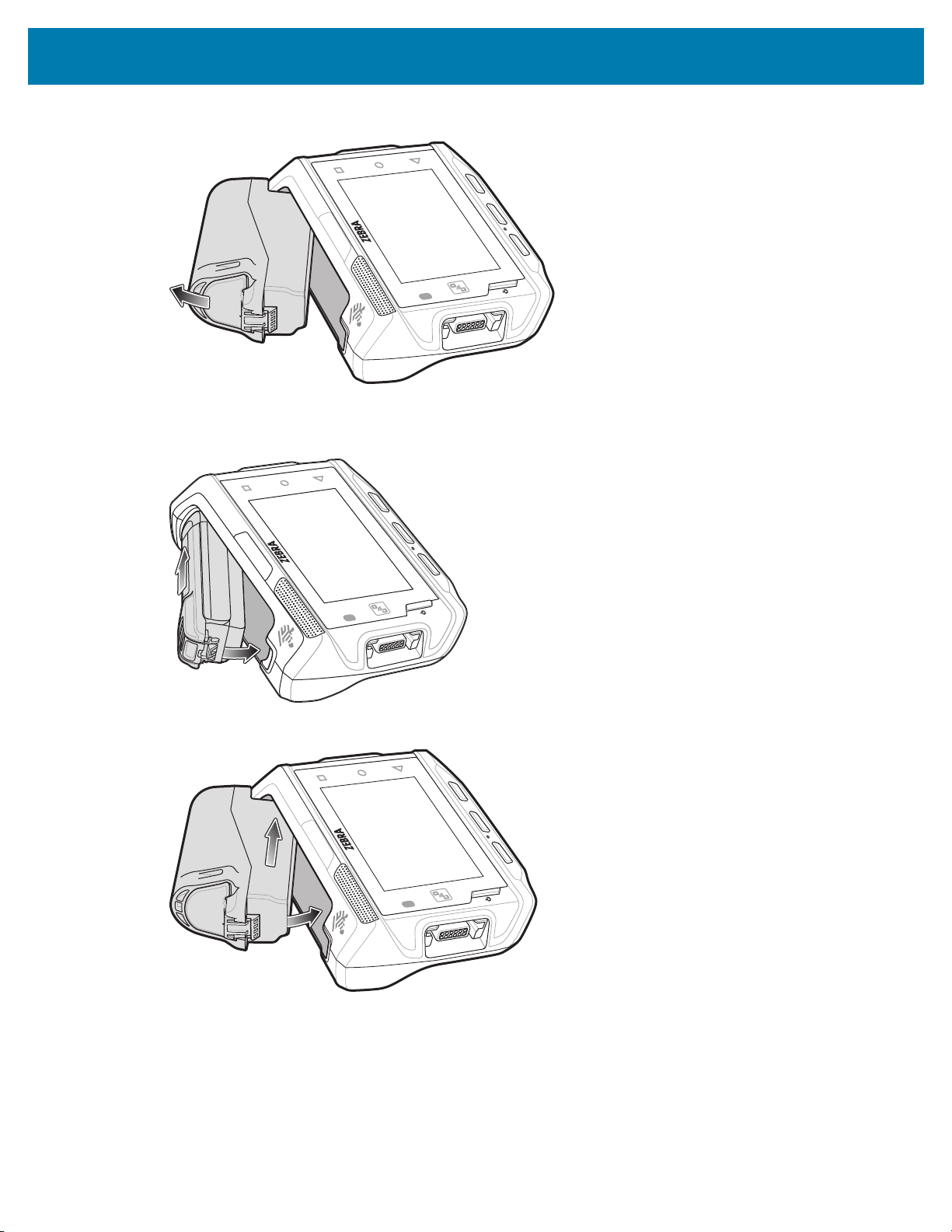

Figura 6 Puxe a trava de liberação para trás sobre a bateria estendida
3. Levante a bateria para fora da base.
Figura 7 Remoção da bateria padrão
6
Guia Rápido do Computador Vestível WT6300

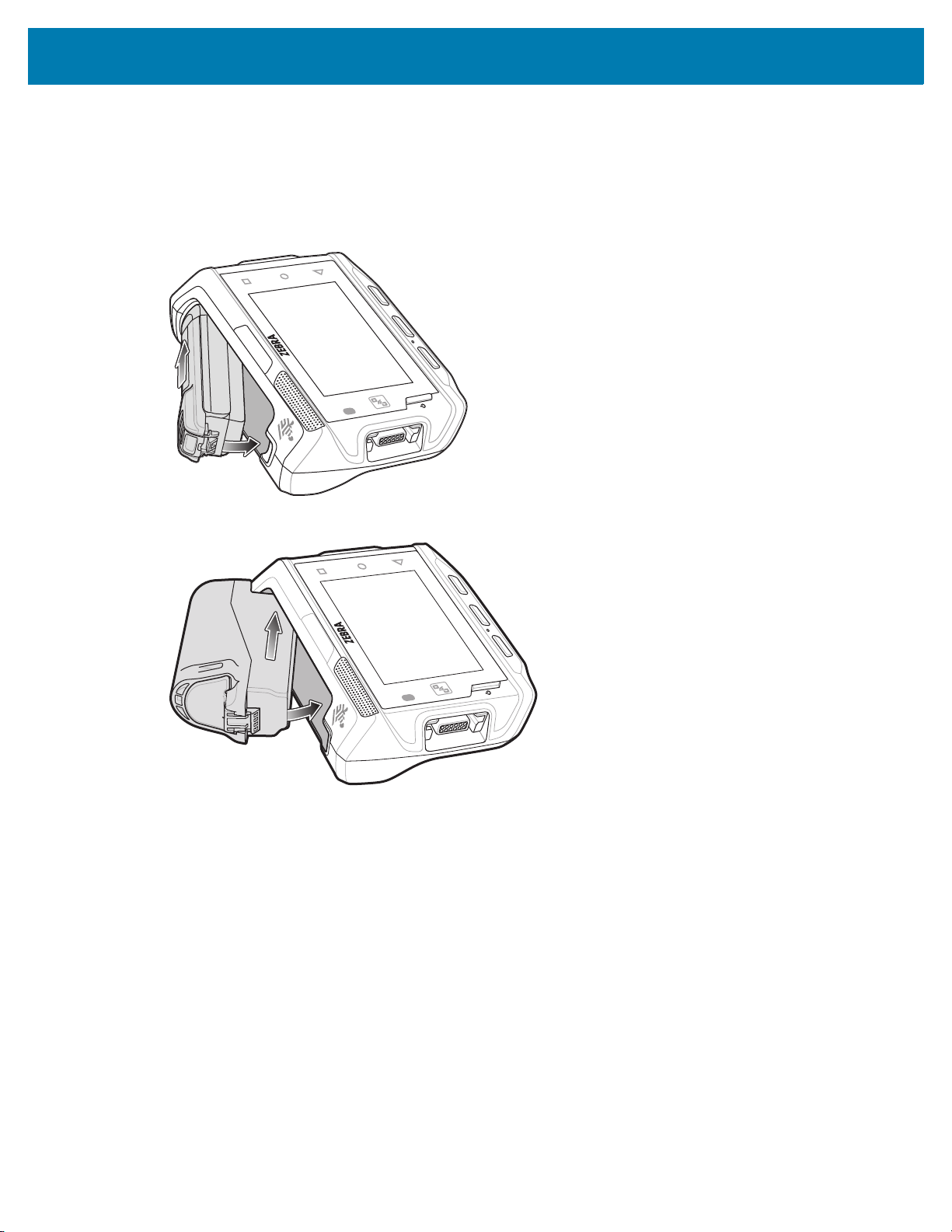

Figura 8 Remoção da bateria estendida
4. Insira a extremidade da bateria na base da bateria.
Figura 9 Instalação da bateria padrão
Figura 10 Instalação da bateria estendida
5. Empurre a bateria para baixo até que ela trave no lugar.
7
