WT6000
Terminale indossabile
Guida introduttiva
MN-002700-03IT
Guida introduttiva del terminale indossabile WT6000
Copyright
ZEBRA e il logo della testa di zebra stilizzata sono marchi di Zebra Technologies Corporation, registrati in molte
giurisdizioni in tutto il mondo. Tutti gli altri marchi appartengono ai rispettivi proprietari. ©2019 Zebra Technologies
Corporation e/o affiliate. Tutti i diritti riservati.
COPYRIGHT E MARCHI: per informazioni complete su copyright e marchi, visitare il sito Web all'indirizzo
www.zebra.com/copyright.
GARANZIA: per informazioni complete sulla garanzia, visitare il sito Web all'indirizzo www.zebra.com/warranty.
CONTRATTO DI LICENZA CON L'UTENTE FINALE: per informazioni complete sul contratto EULA, visitare il sito
Web all'indirizzo www.zebra.com/eula.
Condizioni di utilizzo
Dichiarazione sui diritti di proprietà
Questo manuale contiene informazioni proprietarie di Zebra Technologies Corporation e delle sue società affiliate
("Zebra Technologies"). Il manuale può essere utilizzato esclusivamente per fornire informazioni e istruzioni
destinate alle persone che utilizzano e svolgono la manutenzione dell'apparecchiatura descritta nel presente
documento. Tali informazioni proprietarie non possono essere utilizzate, riprodotte o divulgate a terzi per qualsiasi
altro scopo senza il previo consenso scritto di Zebra Technologies.
Miglioramenti al prodotto
Il miglioramento continuo dei prodotti è una politica di Zebra Technologies. Tutte le specifiche e i progetti sono
soggetti a modifiche senza preavviso.
Dichiarazione di non responsabilità
Zebra Technologies si impegna a garantire la correttezza delle specifiche di progettazione e dei manuali pubblicati;
tuttavia, possono verificarsi errori. Zebra Technologies si riserva il diritto di correggere eventuali errori e declina
ogni responsabilità da essi derivante.
Limitazione di responsabilità
Zebra Technologies o chiunque altro sia coinvolto nella creazione, produzione o consegna del prodotto di
accompagnamento (compresi hardware e software) esclude ogni responsabilità per danni di qualsiasi natura
(compresi, a titolo esemplificativo, danni consequenziali, tra cui perdita di profitti aziendali, interruzione delle
attività o perdita di informazioni aziendali) derivanti dall'uso o dall'impossibilità d'uso di tale prodotto, anche nel
caso in cui Zebra Technologies sia stata avvisata della possibilità di tali danni. Alcune giurisdizioni non consentono
l'esclusione o la limitazione di danni incidentali o consequenziali, pertanto le suddette esclusioni o limitazioni
potrebbero non essere applicabili all'utente.
1
Funzioni
3
12
1
2
15
11
10
9
8
5
13
4
7
6
14
Figura 1 Vista anteriore
Guida introduttiva del terminale indossabile WT6000
Tabella 1 Descrizioni vista anteriore
Numero Elemento Funzione
1 Altoparlante Fornisce l'uscita audio per la riproduzione di video e musica.
2 Batteria¹ Fornisce alimentazione al dispositivo.
3 Display Visualizza tutte le informazioni necessarie per utilizzare il dispositivo
WT6000.
4 Pulsante
Visualizza le applicazioni aperte di recente.
Applicazioni recenti
5 Connettore
interfaccia destro
6 Pulsante Home Visualizza la schermata iniziale.
7 Pulsante Indietro Consente di tornare alla schermata precedente.
8 Pulsante
P3/Pulsante Invio
Fornisce le comunicazioni USB host e client, l'audio e la ricarica del
dispositivo tramite cavi e accessori.
Consente di avviare la comunicazione Push-to-Talk (programmabile).
Utilizzare come il pulsante Invio quando è collegata una tastiera.
9 Pulsante P2 Consente di alzare il volume.
10 Microfono Per le comunicazioni tramite telefono.
11 Pulsante P1 Consente di abbassare il volume.
¹ È illustrata la batteria standard.
2
Guida introduttiva del terminale indossabile WT6000
17
16
Tabella 1 Descrizioni vista anteriore (continua)
Numero Elemento Funzione
12 Pulsante di
accensione/
spegnimento
13 Antenna NFC Consente di comunicare con altri dispositivi con tecnologia NFC.
14 Sensore luce
ambientale
15 LED di notifica/
ricarica
¹ È illustrata la batteria standard.
Figura 2 Vista posteriore
Consente di accendere e spegnere il display. Premere e tenere premuto
per ripristinare e spegnere il dispositivo.
Misura la luce ambientale per controllare l'intensità della
retroilluminazione del display.
Indica lo stato della batteria durante la ricarica con il cavo di ricarica USB
e fornisce notifiche dalle applicazioni.
Tabella 2 Descrizioni vista posteriore
Numero Elemento Funzione
16 Placchetta Consente di allineare e fissare il WT6000 al polso e alla cintura.
17 Connettore interfaccia
sinistro
Fornisce le comunicazioni USB host e client, l'audio e la ricarica del
dispositivo tramite cavi e accessori.
3
Guida introduttiva del terminale indossabile WT6000
Installazione della batteria
Per installare la batteria:
1. Inserire l'estremità della batteria nell'apposito vano.
Figura 3 Installazione della batteria standard
Figura 4 Installazione della batteria estesa
2. Premere verso il basso la batteria finché non scatta in posizione.
4
Guida introduttiva del terminale indossabile WT6000
Sostituzione della batteria
Per rimuovere la batteria:
1. Premere il pulsante di accensione per mettere il dispositivo WT6000 in modalità di sospensione.
2. Con la punta del dito, premere il dispositivo di rilascio della batteria verso l'estremità della batteria.
Figura 5 Tirare indietro il dispositivo di rilascio sulla batteria standard
Figura 6 Tirare indietro il dispositivo di rilascio sulla batteria estesa
3. Sollevare la batteria ed estrarla dal vano batteria.
5
Guida introduttiva del terminale indossabile WT6000

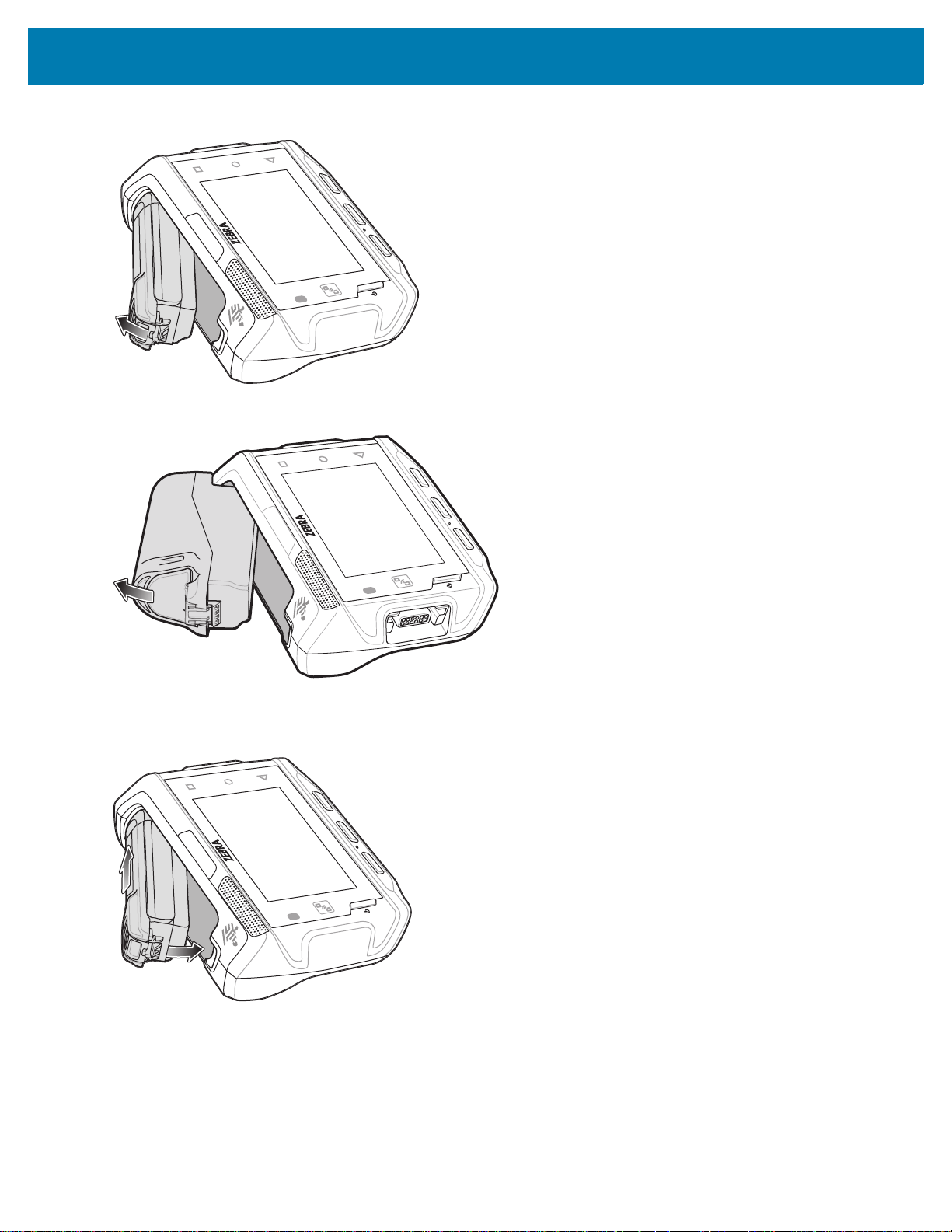

Figura 7 Rimozione della batteria standard
Figura 8 Rimozione della batteria estesa
4. Inserire l'estremità della batteria nell'apposito vano.
Figura 9 Installazione della batteria standard
6
Guida introduttiva del terminale indossabile WT6000
Figura 10 Installazione della batteria estesa
5. Premere verso il basso la batteria finché non scatta in posizione.
7
Guida introduttiva del terminale indossabile WT6000
Ricarica del WT6000
Utilizzare uno dei seguenti accessori per caricare il WT6000 e/o la batteria di ricambio.
Tabella 3 Ricarica e comunicazione
Ricarica Comunicazioni
Descrizione Part Number
Base di ricarica WT6000
USB a 1 slot
Base di ricarica
WT6000/RS6000 a 2 slot
Base di sola ricarica
WT6000 a 5 slot
Base Ethernet WT6000 a
5slot
Base di sola ricarica
WT6000/RS6000 a 10 slot
Base di sola ricarica
WT6000 a 10 slot
Caricabatteria a 4 slot SAC-NWTRS-4SCH-01 No Sì No No
Caricabatteria a 20 slot SAC-NWTRS-20SCH-01 No Sì No No
Cavo di ricarica/USB CBL-NGWT-USBCHG-01 Sì No Sì No
CRD-NGWT-1S1BU-01 Sì Sì Sì No
CRD-NWTRS-2SUCH-01 Sì No Sì No
CRD-NGWT-5S5BC-02 Sì Sì No No
CRD-NGWT-5S5BE-02 Sì Sì No Sì
CRD-NWTRS-10SCH-02 Sì No No No
CRD-NGWT-10SCH-02 Sì No No No
Batteria
(nel
dispositivo)
Batteria di
ricambio
USB Ethernet
Ricarica del dispositivo
NOTA: Assicurarsi di seguire le istruzioni sulla sicurezza delle batterie descritte nella Guida dell'utente WT6000.
1. Se si ricarica un dispositivo WT6000 con una batteria standard, inserire una delle estremità del WT6000
nell'apposito slot di ricarica.
2. Se si ricarica un dispositivo WT6000 con una batteria estesa, inserire l'estremità del WT6000 nello slot di
ricarica del WT6000 come illustrato nella Figura 11.
8
Guida introduttiva del terminale indossabile WT6000
Figura 11 Batteria estesa nello slot di ricarica
3. Verificare che il WT6000 sia inserito correttamente.
Quando si utilizza il cavo di ricarica USB, il LED di notifica/ricarica è di colore arancione durante la ricarica.
Quando la batteria è completamente carica, lo stato del LED cambia in verde fisso.
Quando si utilizza una base, il LED di ricarica della base è di colore arancione durante la ricarica. Quando la
batteria è completamente carica, lo stato del LED cambia in verde fisso.
La batteria standard da 3.350 mAh impiega all'incirca quattro ore per ricaricarsi completamente a temperatura
ambiente. La batteria estesa da 5.000 mAh impiega all'incirca cinque ore e 30 minuti per ricaricarsi completamente
a temperatura ambiente.
Ricarica della batteria di ricambio
1. Inserire una batteria di ricambio nell'apposito slot.
2. Verificare che la batteria sia inserita correttamente.
Il LED di ricarica della batteria di ricambio lampeggia per indicare che la ricarica è in corso. Per gli indicatori di
ricarica, vedere la Tabella 4.
La batteria standard da 3.350 mAh impiega all'incirca quattro ore per ricaricarsi completamente a temperatura
ambiente. La batteria estesa da 5.000 mAh impiega all'incirca cinque ore e 30 minuti per ricaricarsi completamente
a temperatura ambiente.
Tabella 4 Indicatori LED di ricarica
Stato Significato
Spento La batteria non si sta ricaricando. La batteria non è inserita correttamente nella base o
non è collegata a una fonte di alimentazione. La base non è alimentata.
Arancione fisso La batteria si sta ricaricando.
Verde fisso La ricarica della batteria è terminata.
9
Guida introduttiva del terminale indossabile WT6000

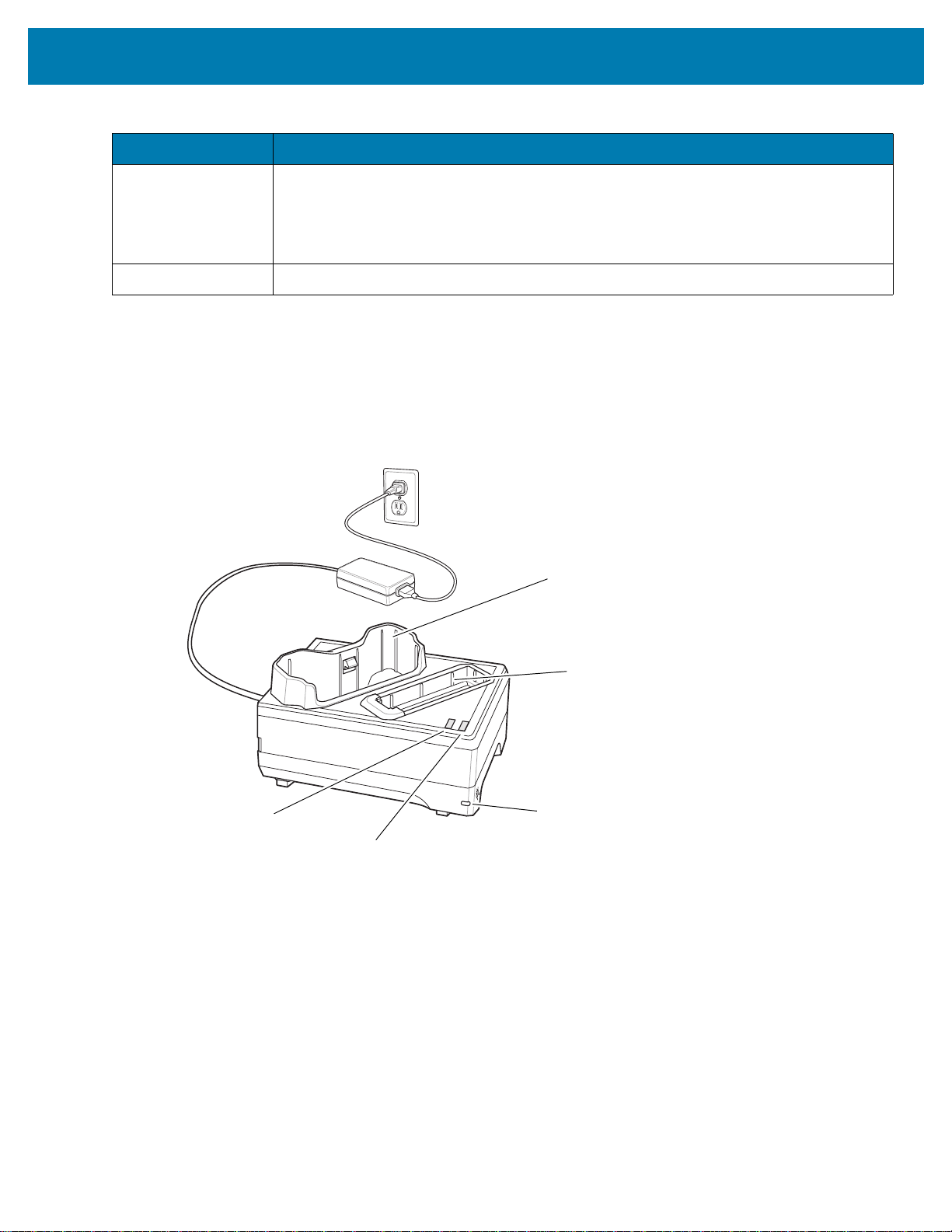

LED di ricarica della batteria di ricambio
Slot di ricarica della batteria
di ricambio
LED di alimentazione
Slot di ricarica del WT6000
LED di ricarica
del WT6000
Tabella 4 Indicatori LED di ricarica (continua)
Stato Significato
Rosso lampeggiante
veloce
(2 lampeggi al
secondo)
Rosso fisso Ricarica della batteria non integra in corso o completata.
Ricaricare le batterie a temperature comprese tra 0 °C e 40 °C (32 °F e 104 °F). Il dispositivo o la base ricaricano
sempre la batteria in modo sicuro e intelligente. Alle temperature più alte, ad esempio a circa +37 °C (98 °F), il
dispositivo o la base può interrompere e riprendere, per brevi periodi di tempo, la ricarica della batteria al fine di
mantenere la temperatura della batteria entro limiti accettabili. Il dispositivo e la base indicano tramite l'apposito
LED quando la ricarica viene interrotta a causa di una temperatura anomala.
Errore di ricarica, ad esempio:
- La temperatura è troppo alta o troppo bassa.
- La ricarica è durata troppo ma la batteria non si è ricaricata completamente (in genere,
otto ore).
Base di ricarica WT6000 USB a 1 slot
10
Guida introduttiva del terminale indossabile WT6000
LED di ricarica del RS6000
Slot di ricarica
del RS6000
LED di alimentazione
Slot di ricarica del WT6000
LED di ricarica del WT6000

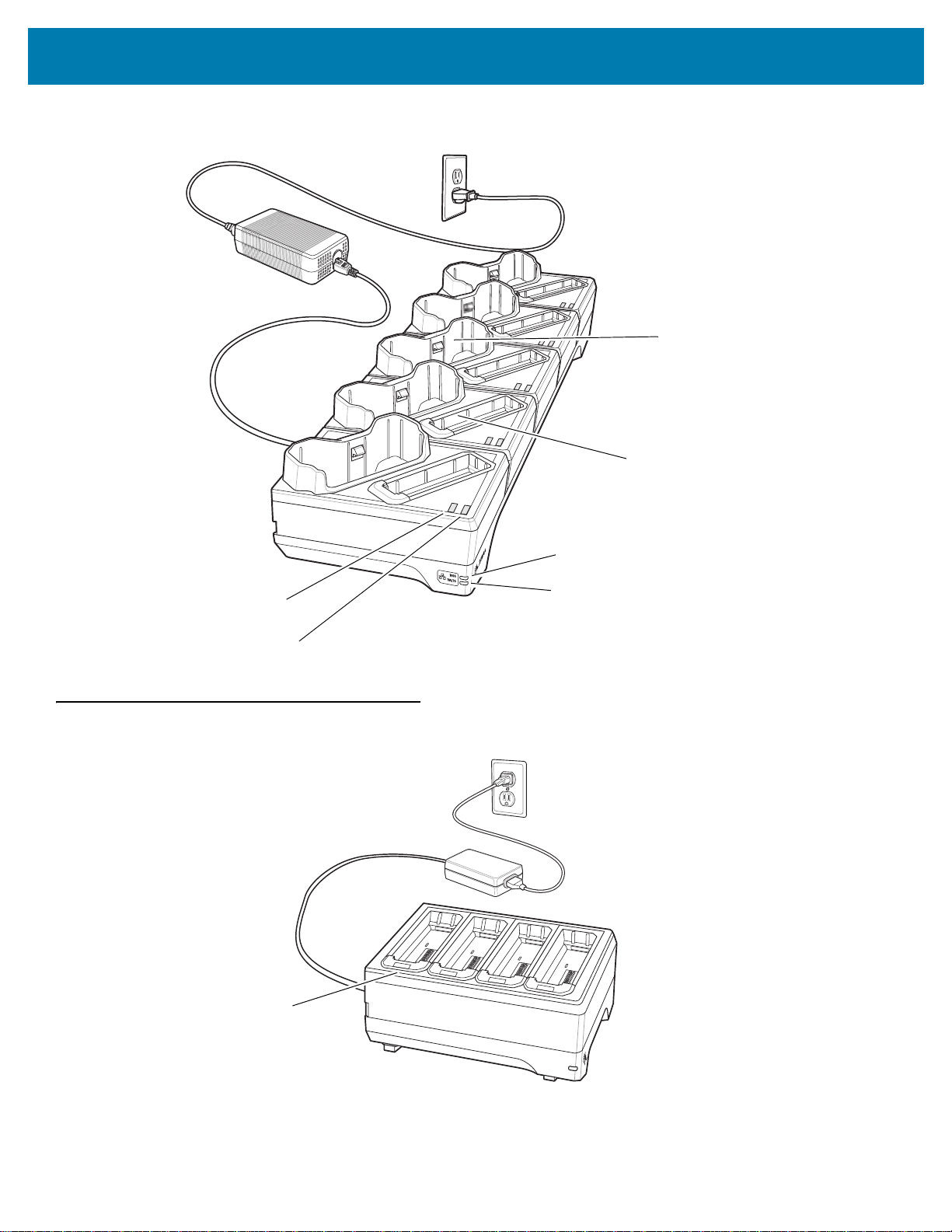

LED di ricarica della
batteria di ricambio
Slot di ricarica della
batteria di ricambio
LED di alimentazione
Slot di ricarica
del WT6000
LED di ricarica del WT6000
Base di ricarica WT6000/RS6000 a 2 slot
Base di sola ricarica WT6000 a 5 slot
11
Guida introduttiva del terminale indossabile WT6000
LED di ricarica del WT6000
LED di alimentazione
LED di ricarica del RS6000
Slot di ricarica del WT6000
Slot di ricarica
del RS6000
Base di sola ricarica WT6000/RS6000 a 10 slot
12
Guida introduttiva del terminale indossabile WT6000
LED di alimentazione
LED di ricarica
del WT6000
Slot di ricarica del WT6000
Base di sola ricarica WT6000 a 10 slot
13
Guida introduttiva del terminale indossabile WT6000
LED di ricarica della
batteria di ricambio
Slot di ricarica della
batteria di ricambio
LED 1000
Slot di ricarica
del WT6000
LED di ricarica del WT6000
LED 100/100
LED di ricarica della
batteria (4)
Base Ethernet WT6000 a 5 slot
Caricabatteria a 4 slot
14
Guida introduttiva del terminale indossabile WT6000

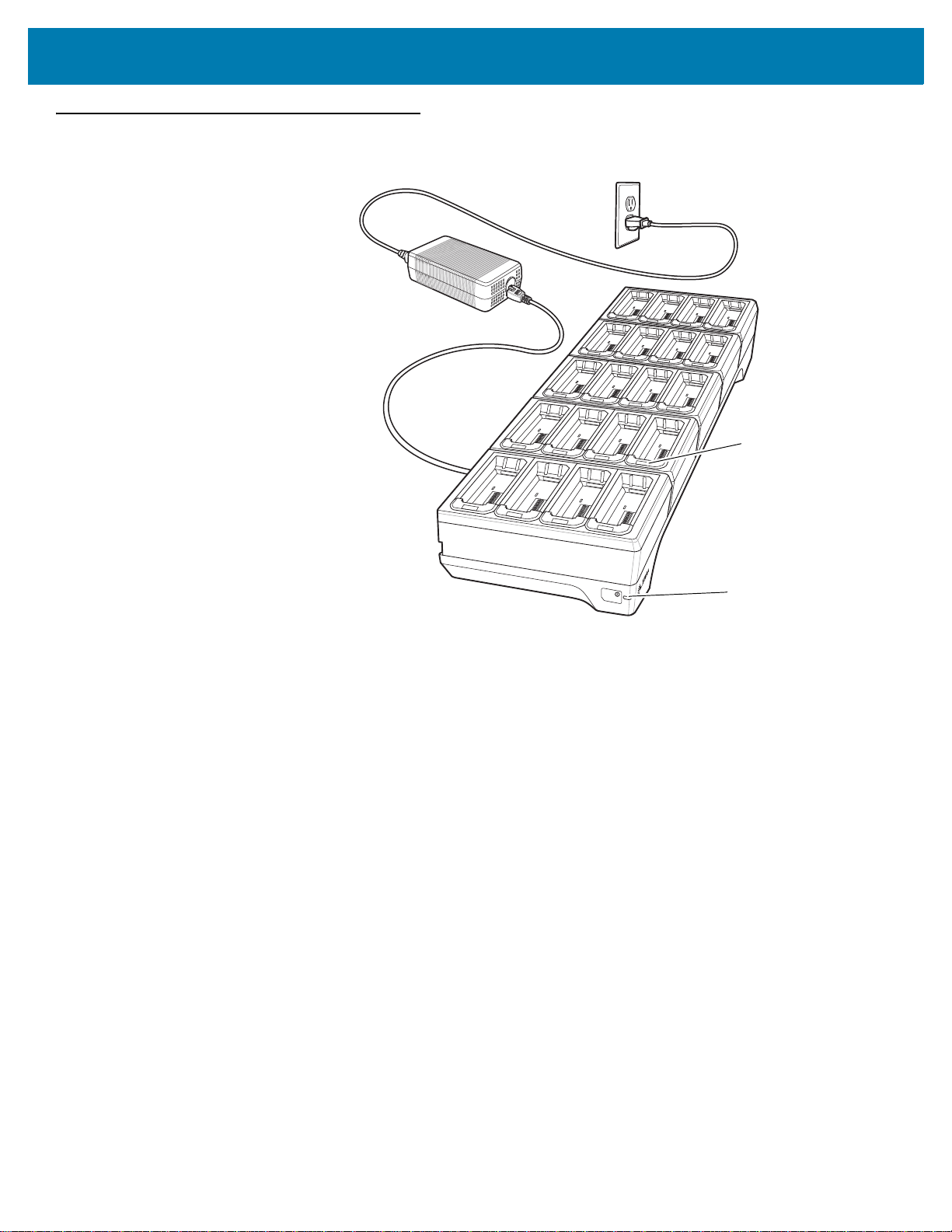

LED di ricarica
della batteria (20)
LED di alimentazione
Caricabatteria a 20 slot
15
Guida introduttiva del terminale indossabile WT6000

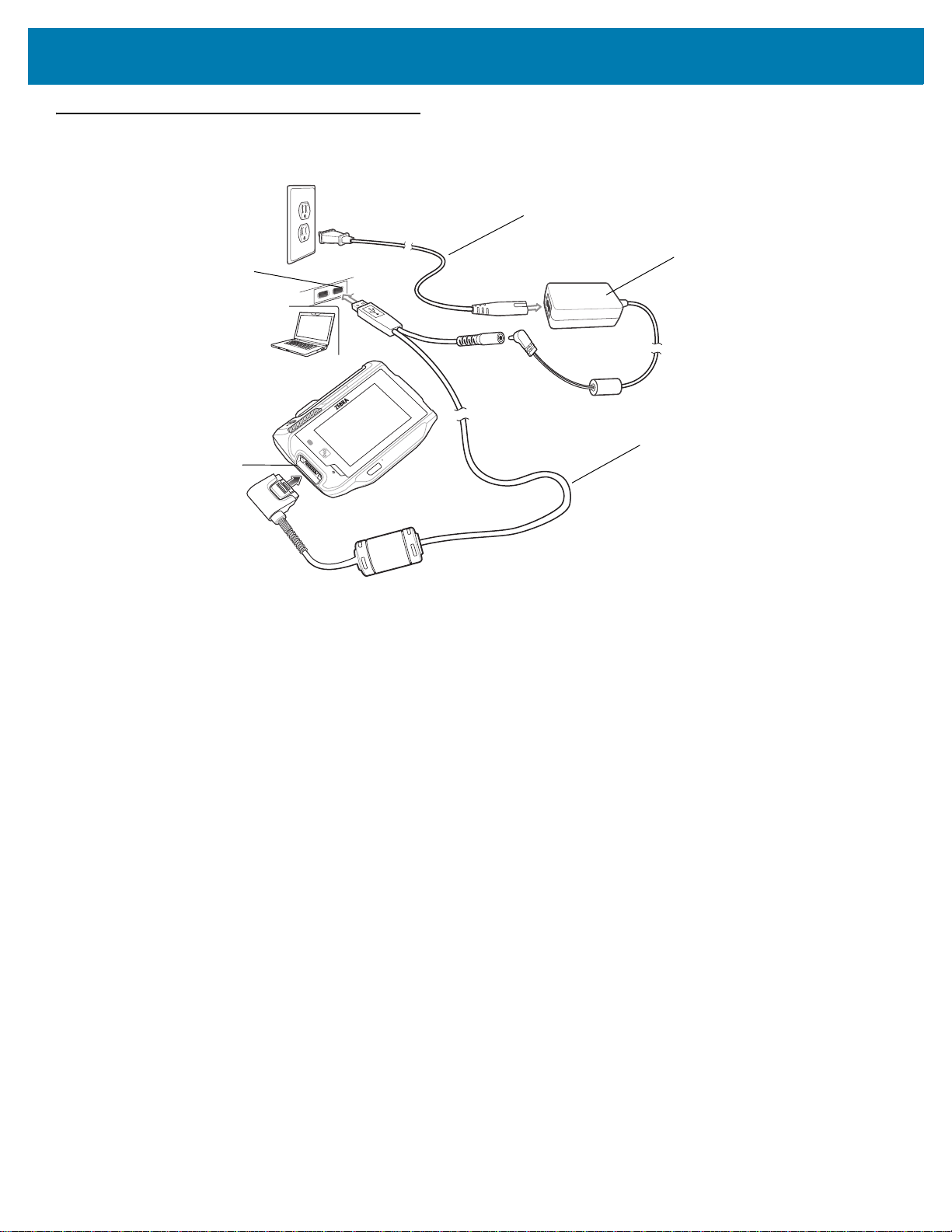

Connettore di
interfaccia
Alimentazione
Cavo di linea CA
Cavo di ricarica USB
Porta USB
Cavo di ricarica/USB
16
