Zebra DS6707 DS6707 Guide d’installation rapide (fr) [fr]

DS6707

Guide d’installation rapide

http://www.zebra.com/ds6707

Consultez le Guide de référence du
produit pour plus d'informations

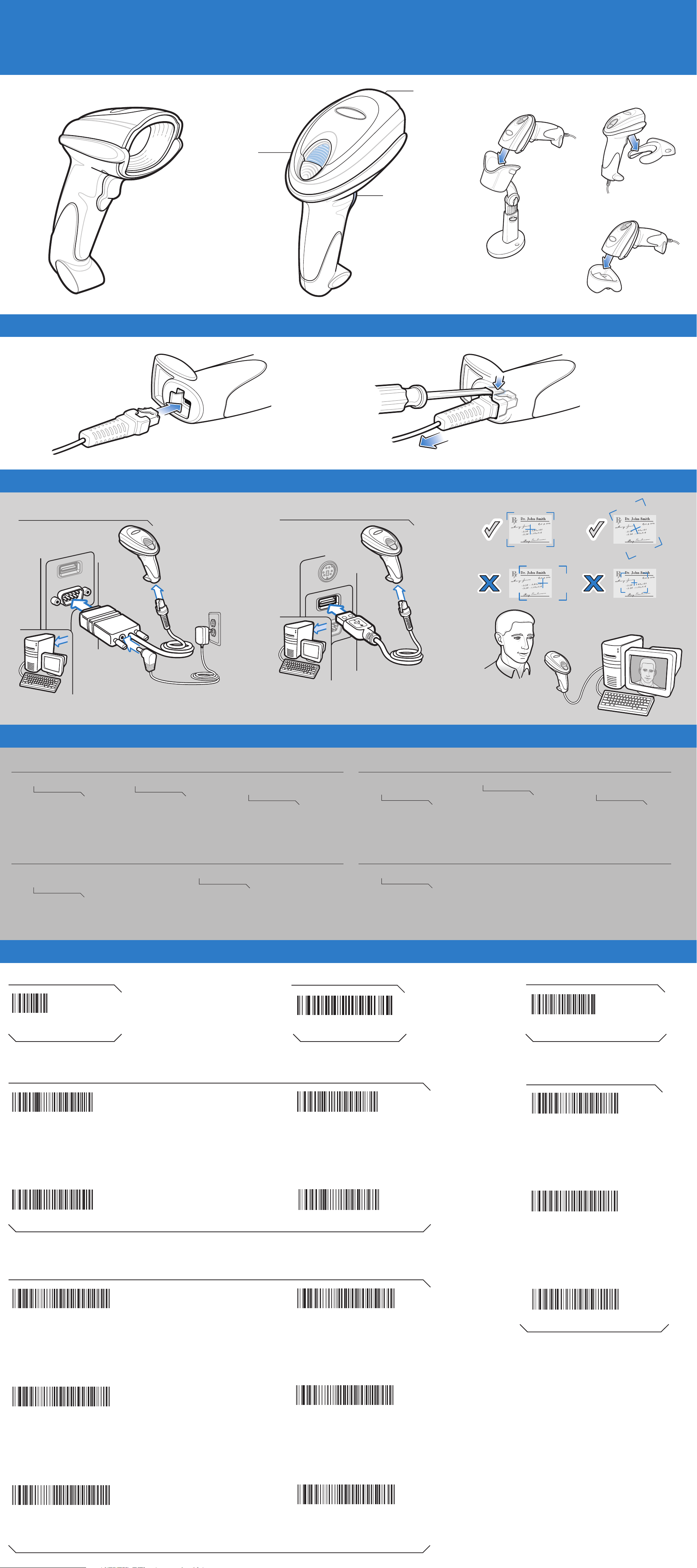

ACCESSOIRES

2

1

3

1 Voyants lumineux
2 Fenêtre de lecture
3 Gâchette d’activation

IntelliStand

Montage mural

Adaptateur pour bureau

À AFFICHER DANS LA ZONE DE TRAVAILÀ AFFICHER DANS LA ZONE DE TRAVAIL

CONNEXION/DÉCONNEXION DU CÂBLE

INTERFACES HÔTE

Remarque : les câbles peuvent varier en fonction de la configuration

CAPTURE D’IMAGES

RS-232/SSI

USB

DÉPANNAGE

Le scanner ne fonctionne pas

Le scanner n'est pas alimenté

Vérifiez l'alimentation;
assurez-vous que l'alimentation
est connectée le cas échéant

Décodage du code à barres par le scanner, mais aucune donnée n'est transmise à l'hôte

Le scanner n'est pas programmé pour l'interface
hôte appropriée

Lire les codes à barres des paramètres hôte appropriés

Câble d'interface utilisé incorrect

Vérifiez que le câble d'interface
approprié est utilisé

Le câble d'interface n'est pas bien connecté

Les câbles d'interface/d'alimentation
ne sont pas bien connectés

Assurez-vous que tous les câbles
sont bien connectés

Assurez-vous que tous les câbles
sont bien connectés

Le scanner ne décode pas le code à barres

Le scanner n'est pas programmé
pour ce type de code à barres

Assurez-vous que le scanner est
programmé pour lire le type de
code à barres scanné

Code à barres illisible

Vérifiez que le code à barres n’est
pas défectueux ; essayez de lire un
code à barres de test de même type

Affichage inexact des données scannées sur l'hôte

Le scanner n'est pas programmé pour l'interface hôte appropriée

Lire les codes à barres des paramètres hôte appropriés

Distance entre scanner et code
à barres incorrecte

Rapprochez ou éloignez le
scanner du code à barres

Set Defaults

PARAMÈTRES PAR DÉFAUTS

USB Host Types

EMULATION CLAVIER HID

SYMBOL DS6707 CODES À BARRES DE PARAMÈTRAGE

Level

NIVEAU

SNAPI AVEC IMAGERIE

Touche d'entrée (Retour chariot)

<DATA><SUFFIX 1>

SSI Host Types

DÉBIT EN BAUDS : 9 600

IBM HAND-HELD USB

RS-232 Host Types

ACTIVER RS-232 (PAS DE VARIANTE)

ICL RS-232

SNAPI SANS IMAGERIE

NIXDORF RS-232 MODE B

FUJITSU RS-232

DÉBIT EN BAUDS : 38 400

DÉBIT EN BAUDS : 115 200

NIXDORF RS-232 MODE A

OPOS/JPOS

DS6707

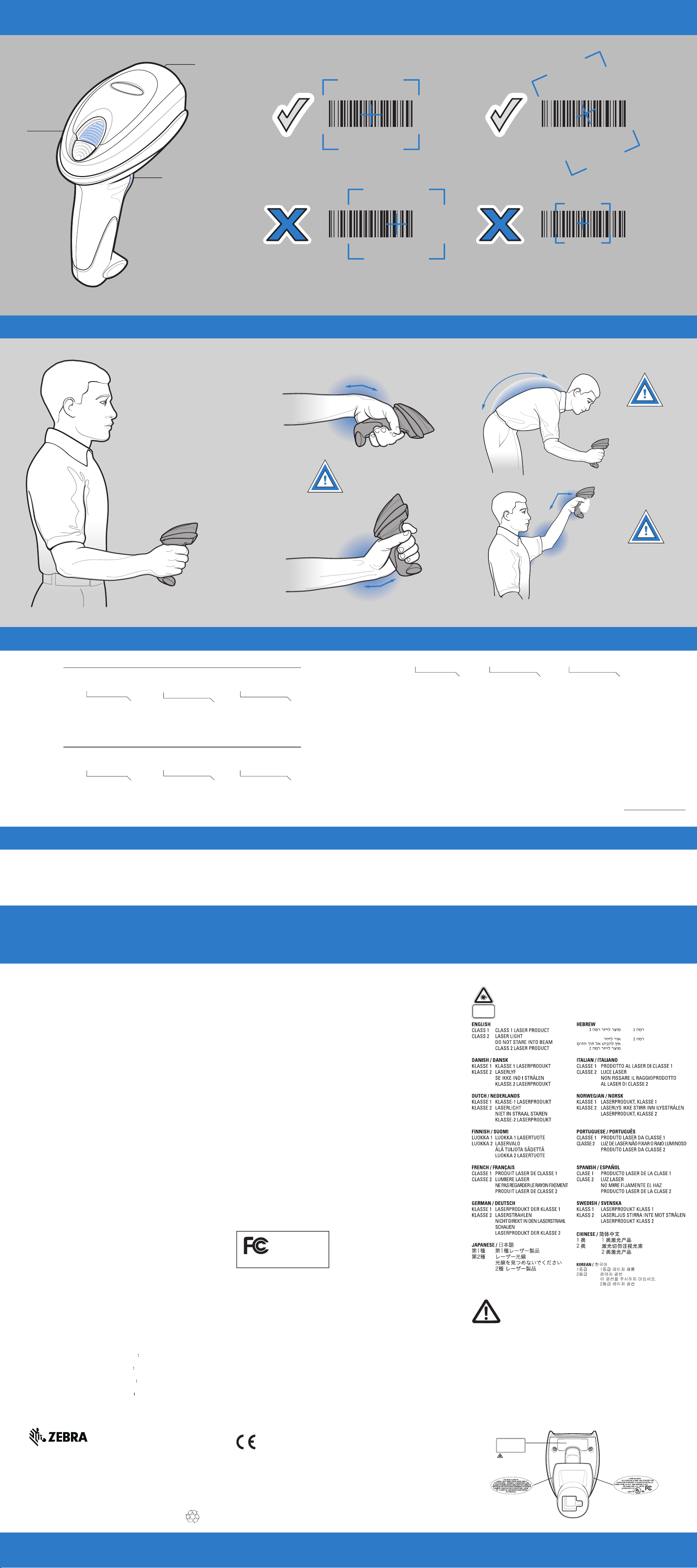

LECTURE ET IMAGERIE OPTIMALES

Visée

2

1

012345

3

1 Voyants lumineux
2 Fenêtre de lecture
3 Gâchette d’activation

012345

POSITION OPTIMALE DES BRAS ÉVITER LES TORSIONS DE POIGNET

012345

012345

ÉVITER DE SE PENCHER ET DE S'ÉTIRER

ÉVITER LES TORSIONS

DE POIGNET

NE PAS SE PLIER

NE PAS TENDRE

LES BRAS

Alterner main gauche et main droite

Alterner main gauche et main droite

Il est conseillé de faire des pauses et de

Il est conseillé de faire des pauses et de

procéder à la rotation des tâches

procéder à la rotation des tâches

À AFFICHER DANS LA ZONE DE TRAVAILÀ AFFICHER DANS LA ZONE DE TRAVAIL

SIGNAUX SONORES SIGNAUX LUMINEUX

Utilisation standard

Volume du bip sonore
faible/moyen/élevé

Mettre en marche

Lecture des codes de paramètrage

Volume du bip sonore
élevé/faible/élevé/faible

Réglage des
paramètres effectué

Bip sonore court d'intensité
moyenne

Code à barres décodé

Volume du bip sonore
élevé/faible

Séquence de
programmation correcte
effectuée

4 bips sonores longs de
faible intensité

Erreur de
transmission
détectée; les données
sont ignorées

Volume du bip sonore
faible/élevé

Séquence de
programmation
incorrecte ou code
à barres 'Cancel'
scanné

123SCAN2

Eteint

Le scanner est en marche
et prêt à fonctionner ou
il n'est pas allumé

Vert

Le code à barres a
été décodé

Rouge

Erreur de
transmission

Contact Local:

123Scan2 est un logiciel PC facile à utiliser permettant une configuration personnalisée rapide et aisée via un code-barres ou un câble USB.

Pour plus d'informations, rendez-vous à la page : http://www.zebra.com/123Scan

DS6707

Zebra se réserve le droit de modifier tout produit afin d'en améliorer la fiabilité, le
fonctionnement ou le design. Zebra décline toute responsabilité consécutive ou
liée à l'application ou à l'utilisation du produit, du circuit ou de l'application
mentionnés dans les présentes. Aucune licence n'est concédée, expressément ou
implicitement, par fin de non-recevoir, ou par tout autre brevet ou droit de
propriété industrielle, couvrant ou relatif à toute combinaison, système, appareil,
machine, matériel, méthode ou procédé pour lesquels les produits Zebra seraient
utilisés. Il existe une licence implicite pour les équipements, les circuits et les
sous-systèmes contenus dans les produits Zebra.

Garantie

Pour consulter la déclaration de garantie du matériel Zebra dans sa
version complète, rendez-vous sur le site suivant : http://www.zebra.com/warranty.

Informations d'utilisation

Si vous rencontrez des difficultés lors de l'utilisation de votre équipement, contactez
votre support technique ou système local. Si l'équipement est défectueux, l'équipe
de support contactera le support Zebra via le site Web :
http://www.zebra.com/support
Pour consulter la dernière version de ce guide, rendez-vous sur le site :
http://www.zebra.com/support

Alimentation

Utilisez UNIQUEMENT une alimentation par plug-in direct RÉPERTORIÉE de type
50-14000 ou PWRS-14000, étiquetée Classe 2, LPS ou SELV de puissance nominale
5 Vcc et d'une surtension minimale de 850 mA (IEC 60950-1). L'utilisation d'une
autre alimentation annule toute autorisation liée à cet appareil et peut être
dangereuse.

INFORMATIONS RÉGLEMENTAIRES

Recommandations ergonomiques

Attention : pour éviter ou minimiser le risque potentiel d'une blessure ergonomique,

respectez les recommandations suivantes. Consultez votre responsable local de
l'hygiène, de la santé et de la sécurité, pour vous assurer que vous respectez les
programmes de sécurité de votre entreprise, qui ont pour but d'éviter toute blessure
d'employé.

• Réduisez ou éliminez les mouvements répétitifs

• Maintenez une position naturelle

• Réduisez ou éliminez la force excessive

• Conservez à portée de la main les objets fréquemment utilisés

• Effectuez toutes les tâches à une hauteur correcte

• Réduisez ou éliminez les vibrations

• Réduisez ou éliminez la pression directe

• Fournissez des postes de travail réglables

• Prévoyez un dégagement suffisant

• Prévoyez un cadre de travail approprié

• Améliorez les procédures de travail.

Informations réglementaires

Ce guide s'applique au numéro de modèle DS6707.
Tous les périphériques de Zebra sont conçus conformément aux règles et
réglementations dans les régions où ils sont vendus, et ils sont étiquetés en fonction
des besoins.
Des versions traduites de certains manuels sont disponibles sur le site Web suivant :
http://www.zebra.com/support.
Tout changement apporté aux appareils de Zebra sans l'approbation explicite de
Zebra risque de rendre nulle et non avenue l'autorisation accordée à l'utilisateur
d'exploiter cet équipement.

2

.

Etiquettes laser

En conformité avec la Clause 5, les normes CEI 825 et EN60825, les
informations suivantes sont communiquées à l'utilisateur :

Déchets d'équipements électriques et électroniques (DEEE)

English: For EU Customers: All products at the end of their life must be returned
to Zebra for recycling. For information on how to return product, please go to:
http://www.zebra.com/weee.

Bulgarish: За клиенти от ЕС: След края на полезния им живот всички
продукти трябва да се връщат на Zebra за рециклиране. За информация
относно връщането на продукти, моля отидете на адрес:

http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich

životnosti vrátit spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení
produktu najdete na webové stránce: http://www.zebra.com/weee.

Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når
de er udtjent. Læs oplysningerne om returnering af produkter på:
http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer

Lebensdauer zum Recycling an Zebra zurückgesandt werden. Informationen zur
Rücksendung von Produkten finden Sie unter http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής
τους, πρέπει να επιστρέφονται στην Zebra για ανακύκλωση. Για περισσότερες
πληροφορίες σχετικά με την επιστροφή ενός προϊόντος, επισκεφθείτε τη
διεύθυνση http://www.zebra.com/weee.

Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada
taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote
tagastamise kohta külastage palun aadressi: http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán

entregarse a Zebra al final de su ciclo de vida para que sean reciclados. Si desea
más información sobre cómo devolver un producto, visite:

http://www.zebra.com/weee.

Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie
doivent être retournés à Zebra pour recyclage. Pour de plus amples informations

sur le retour de produits, consultez : http://www.zebra.com/weee.

Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo
ciclo di vita devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per
informazioni sulle modalità di restituzione, visitare il seguente sito Web:

http://www.zebra.com/weee.

Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā
atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par produktu
nogādāšanu Zebra, lūdzu, skatiet: http://www.zebra.com/weee.

Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com

Zebra et l'illustration de la tête de zèbre sont des marques commerciales de ZIH Corp,
déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques
appartiennent à leurs propriétaires respectifs.

©2016 Symbol Technologies LLC, filiale de Zebra Technologies Corporation. Tous droits
réservés.

Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti
grąžinti utilizuoti į kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti gaminį,

rasite: http://www.zebra.com/weee.

Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz
kell eljuttatni újrahasznosítás céljából. A termék visszajuttatásának módjával
kapcsolatos tudnivalókért látogasson el a http://www.zebra.com/weee.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu
tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif
għandek tirritorna l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun
levensduur naar Zebra te worden teruggezonden voor recycling. Raadpleeg
http://www.zebra.com/weee. voor meer informatie over het terugzenden van

producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji

nale¿y zwróciæ do firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu
produktów znajduj¹ siê na stronie internetowej http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser
devolvidos à Zebra para reciclagem. Para obter informações sobre como devolver
o produto, visite: http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de
funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru informaţii despre
returnarea produsului, accesaţi: http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí
doby ich životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o
vrátení výrobkov nájdete na: http://www.zebra.com/weee.

Slovenski:

Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti

podjetju Zebra za reciklažo. Za informacije o vraèilu izdelka obišèite:

http://www.zebra.com/weee.

Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava
kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen

palauttamisesta on osoitteessa http://www.zebra.com/weee.

Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste
returneras till Zebra för återvinning. Information om hur du returnerar produkten

finns på http://www.zebra.com/weee.

Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme
için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için
lütfen şu adresi ziyaret edin: http://www.zebra.com/weee.

Obligations en ce qui concerne les parasites en radiofréquence

Remarque: cet appareil a été testé et les

résultats de ces tests ont révélé qu'il respecte
les limites d'un appareil numérique de classe
B, en conformité avec les règles de la Partie

FOR HOME OR OFFICE USE

15 de la FCC. Ces limites sont conçues pour

Tested to comply
with FCC Standards

offrir une protection raisonnable contre les parasites dangereux dans une installation
résidentielle. Cet appareil produit, utilise et peut rayonner une énergie sous la forme
de radiofréquences et, s'il n'est pas installé et employé en conformité avec les
instructions du manuel, il peut provoquer des parasites dangereux au niveau des
communications radios. Cependant, il n'y a aucune garantie que des parasites ne
vont pas se produire dans une installation particulière. Si cet appareil provoque des
parasites dangereux qui affectent la réception d'un poste de radio ou de télévision,
ce que vous pouvez déterminer en allumant puis en éteignant l'appareil, nous
encourageons l'utilisateur à essayer de corriger ces parasites en employant au
moins l'une des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception

• Éloignez l'appareil du récepteur

• Branchez cet équipement sur la sortie d'un circuit différent de celui sur lequel le
récepteur est branché

• Consultez le concessionnaire ou un technicien en radio et télévision expérimenté
pour obtenir une assistance.

Obligations en matière d'interférence en radiofréquence - Canada

Cet appareil numérique de la classe B est conforme à la norme canadienne ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Marquage et zone économique européenne (ZEE)

Déclaration de conformité

Zebra déclare par la présente que cet appareil est conforme à toutes les directives
applicables : 2014/30/EU, 2014/35/EU et 2011/65/EU. Le texte complet de la
déclaration de conformité de l'Union européenne est disponible à l'adresse Internet
suivante : http://www.zebra.com/doc.

Appareils laser

Conformes aux normes 21CFR1040.10 et 1040.11, à l'exception des

déviations conformément à l'avertissement laser N° 50, daté du 24 juin
2007, IEC/EN 60825-1:2007 et/ou IEC/EN 60825-1:2014.
La classification des rayons laser figure sur l'une des étiquettes du produit.

Les appareils à rayons laser de classe 1 ne sont pas considérés comme dangereux,
à condition de les utiliser pour les activités prévues. La déclaration suivante est
nécessaire pour respecter les réglementations américaines et internationales :

Attention : l'utilisation de commandes, réglages ou procédures autres que celles qui sont spécifiées
dans ce document, risque d'entraîner une exposition dangereuse à des rayons laser.

Les scanners à rayons laser de classe 2 utilisent une diode lumineuse de faible
puissance. Comme c'est le cas avec n'importe quelle source lumineuse très
brillante comme, par exemple, le soleil, l'utilisateur doit éviter de regarder
directement le faisceau lumineux. Une exposition momentanée à un rayon laser de
classe 2 ne présente pas de danger connu.

Etiquetage de scanner

LASER LIGHT- DO NOT STARE INTO

BEAM . CLASS 2 LASER PRODUCT.
LASERSTRAHLUNG - NICHT IN DEN
STRAHL BLICKEN. LASER KLASSE 2.

LUMI»RE LASER - NE PAS REGARDER

DANS LE FAISCEAU. APPAREIL ¿ LASER

DE CLASSE 2 630-680nm, 1mW

72E-83972-03FR Revision A Juin 2016

DS6707

http://www.zebra.com/ds6707

Recommandations d'utilisation
