Xi4 Guide de référence rapide
5 6
7
8
1
43
2

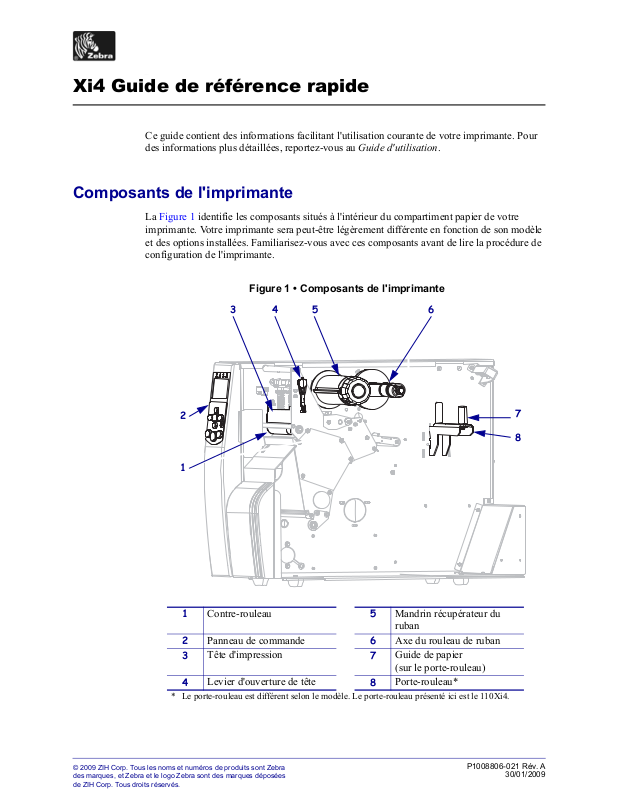

Ce guide contient des informations facilitant l'utilisation courante de votre imprimante. Pour des informations plus détaillées, reportez-vous au Guide d'utilisation.
La Figure 1 identifie les composants situés à l'intérieur du compartiment papier de votre imprimante. Votre imprimante sera peut-être légèrement différente en fonction de son modèle et des options installées. Familiarisez-vous avec ces composants avant de lire la procédure de configuration de l'imprimante.
Figure 1 • Composants de l'imprimante
Contre-rouleau
1
Panneau de commande
2
Tête d'impression
3
Mandrin récupérateur du
5
ruban Axe du rouleau de ruban
6
Guide de papier
7
(sur le porte-rouleau)
* Le porte-rouleau est différent selon le modèle. Le porte-rouleau présenté ici est le 110Xi4.
© 2009 ZIH Corp. Tous les noms et numéros de produits sont Zebra des marques, et Zebra et le logo Zebra sont des marques déposées de ZIH Corp. Tous droits réservés.
Levier d'ouverture de tête
4
Porte-rouleau*
8
P1008806-021 Rév. A
30/01/2009

Panneau de commande

1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Panneau de commande
Le panneau de commande (Figure 2) indique l'état de fonctionnement de l'imprimante et contrôle ses opérations courantes.
Figure 2 • Panneau de commande
Voyant P o w e r
1
Allumé lorsque l'imprimante est sous tension.
(Alimentation) Voyant PAUSE Allumé lorsque l'imprimante est en pause.
2
Voyant Error (Erreur) Clignote lorsque l'imprimante exige votre intervention.
3
Voyant Data (Données) Clignote rapidement lorsque l'imprimante reçoit des données.
4
Écran LCD Indique l'état de fonctionnement de l'imprimante.
5
PLUS (+) Modifie les valeurs des paramètres. Ce bouton sert généralement à
6
augmenter une valeur, à répondre par l'affirmative, à faire défiler des options ou à modifier des valeurs lors de la saisie du mot de passe de l'imprimante.
PREVIOUS
7
(Précédent) MOINS (-) Modifie les valeurs des paramètres. Ce bouton sert généralement à
8
SETUP/EXIT
9
(Configurer/Quitter) NEXT/SAVE
10
(Suivant/Sauvegarder)
En mode Configuration, affiche le paramètre précédent. Pour un défilement rapide, appuyez sur ce bouton et maintenez-le enfoncé.
diminuer une valeur, à répondre par la négative, à faire défiler des options ou à déplacer le curseur lors de la saisie du mot de passe de l'imprimante.
Active et quitte le mode Configuration.
• En mode Configuration, affiche le paramètre suivant. Pour un défilement rapide, appuyez sur ce bouton et maintenez-le enfoncé.
• Lorsque vous quittez le mode Configuration, les modifications apportées à la configuration et à la séquence de calibrage sont sauvegardées.
P1008806-021 Rév. A Xi4 Guide de référence rapide 30/01/2009
Panneau de commande
3
CALIBRATE
11
(CALIBRER)
PAUSE
12
FEED (Avance)
13
CANCEL (Annuler)
14
Le calibrage des éléments suivants est effectué :
• Taille du papier
• Type de papier (continu ou discontinu)
• Mode d'impression (thermique direct ou transfert thermique)
• Valeurs des cellules
Lorsque vous appuyez dessus, cette touche permet d'activer ou de désactiver le mode de fonctionnement de l'imprimante.
À chaque pression sur ce bouton, l'imprimante fait avancer une étiquette vierge.
En mode pause, annule les travaux d'impression.
30/01/2009 Xi4 Guide de référence rapide P1008806-021 Rév. A

Préparation de l'imprimante

4
Préparation de l'imprimante
Après vous être familiarisé avec les composants de l'imprimante, vous pouvez la préparer pour pouvoir l'utiliser.
Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en
contact avec la tête d'impression ou toute autre partie de l'imprimante.
Attention • Avant de toucher la tête d'impression, faites disparaître la charge électrique
éventuellement accumulée en touchant le cadre métallique de l'imprimante ou en utilisant un bracelet et un tapis antistatiques.
Pour configurer l'imprimante, procédez comme suit :
1. Installez l'imprimante dans un endroit répondant aux conditions suivantes :
Le support doit être une surface plane, solide et suffisamment grande pour accueillir l'imprimante.
L'espace alloué à l'imprimante doit être suffisamment grand pour permettre une bonne ventilation et un accès correct aux composants et aux connecteurs.
L'imprimante doit être installée à proximité d'une prise de courant facilement accessible.
2. Déballez et inspectez l'imprimante. Si besoin, signalez les éventuels dommages liés à
l'expédition. Pour plus d'informations, reportez-vous au Guide d'utilisation.
3. Installez l'imprimante à l'endroit choisi.
4. Branchez l'extrémité femelle du câble d'alimentation CA dans le connecteur
d'alimentation situé à l'arrière de l'imprimante.
P1008806-021 Rév. A Xi4 Guide de référence rapide 30/01/2009
Préparation de l'imprimante
115 V CA
230 V CA
5. Branchez l'extrémité mâle du câble d'alimentation CA dans une prise secteur appropriée.
6. Connectez l'imprimante à l'ordinateur en utilisant une ou plusieurs connexions. Les
connexions standard sont présentées ci-dessous. Les options de serveur d'impression sans fil et câblé ZebraNet ou un port applicateur peuvent également être disponibles sur votre imprimante.
5
Port série Port USB Port parallèle
30/01/2009 Xi4 Guide de référence rapide P1008806-021 Rév. A
Préparation de l'imprimante
6
7. Soulevez le panneau d'accès aux supports.
8. Chargez le papier dans l'imprimante (voir Chargement du papier à la page 9).
9. Si vous utilisez du papier à transfert thermique, chargez le ruban dans l'imprimante (voir
Chargement du ruban à la page 15). Le papier thermique direct n'utilise pas de ruban.
10. Mettez l'imprimante sous tension (position I).
L'imprimante démarre et réalise un test automatique. Le message
PRÊTE
s'affiche lorsque l'imprimante est prête à imprimer.
IMPRIMANTE
P1008806-021 Rév. A Xi4 Guide de référence rapide 30/01/2009
Préparation de l'imprimante
1
11. Pour vérifier que le papier et le ruban sont correctement chargés, imprimez une étiquette
de configuration de l'imprimante. a. Sur le panneau de commande, appuyez sur
SETUP/EXIT (Configurer/Quitter).
7
b. Appuyez sur
ce que l'écran affiche :
PREVIOUS (Précédent) ou NEXT/SAVE (Suivant/Sauvegarder) jusqu'à
30/01/2009 Xi4 Guide de référence rapide P1008806-021 Rév. A
Préparation de l'imprimante
8
c. Appuyez sur PLUS (+) pour sélectionner IMPRIMER.
Si le papier et le ruban sont correctement chargés, une étiquette de configuration de l'imprimante s'imprime. Vous trouverez un exemple d'étiquette ci-dessous.
d. Pour quitter le mode Configuration, appuyez sur
puis sur
12. Pour tester la connexion entre votre imprimante et votre ordinateur, utilisez un logiciel de
NEXT/SAVE (Suivant/Enregistrer).
SETUP/EXIT (Configurer/Quitter),
conception d'étiquettes pour créer un exemple d'étiquette et l'envoyer à l'imprimante. Zebra recommande le logiciel ZebraDesigner Pro. Vous pouvez le télécharger à l'adresse
http://www.zebra.com/software et l'utiliser en mode Démo pour imprimer un exemple
d'étiquette.
P1008806-021 Rév. A Xi4 Guide de référence rapide 30/01/2009

Chargement du papier

Les instructions figurant dans cette section vous permettront de charger un rouleau de papier en mode déchirement (Figure 3). Pour plus d'instructions sur le chargement du papier à pliage paravent ou sur le chargement suivant différents modes d'impression, reportez-vous au Guide d'utilisation.
Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en
contact avec la tête d'impression ou toute autre partie de l'imprimante.
Figure 3 • Passage de papier en mode déchirement
Chargement du papier
9
Pour charger un rouleau de papier en mode déchirement, procédez comme suit :
1. Retirez et détruisez les étiquettes sales ou retenues par du papier adhésif.
Carton pour étiquettes Étiquettes
30/01/2009 Xi4 Guide de référence rapide P1008806-021 Rév. A
Chargement du papier
10

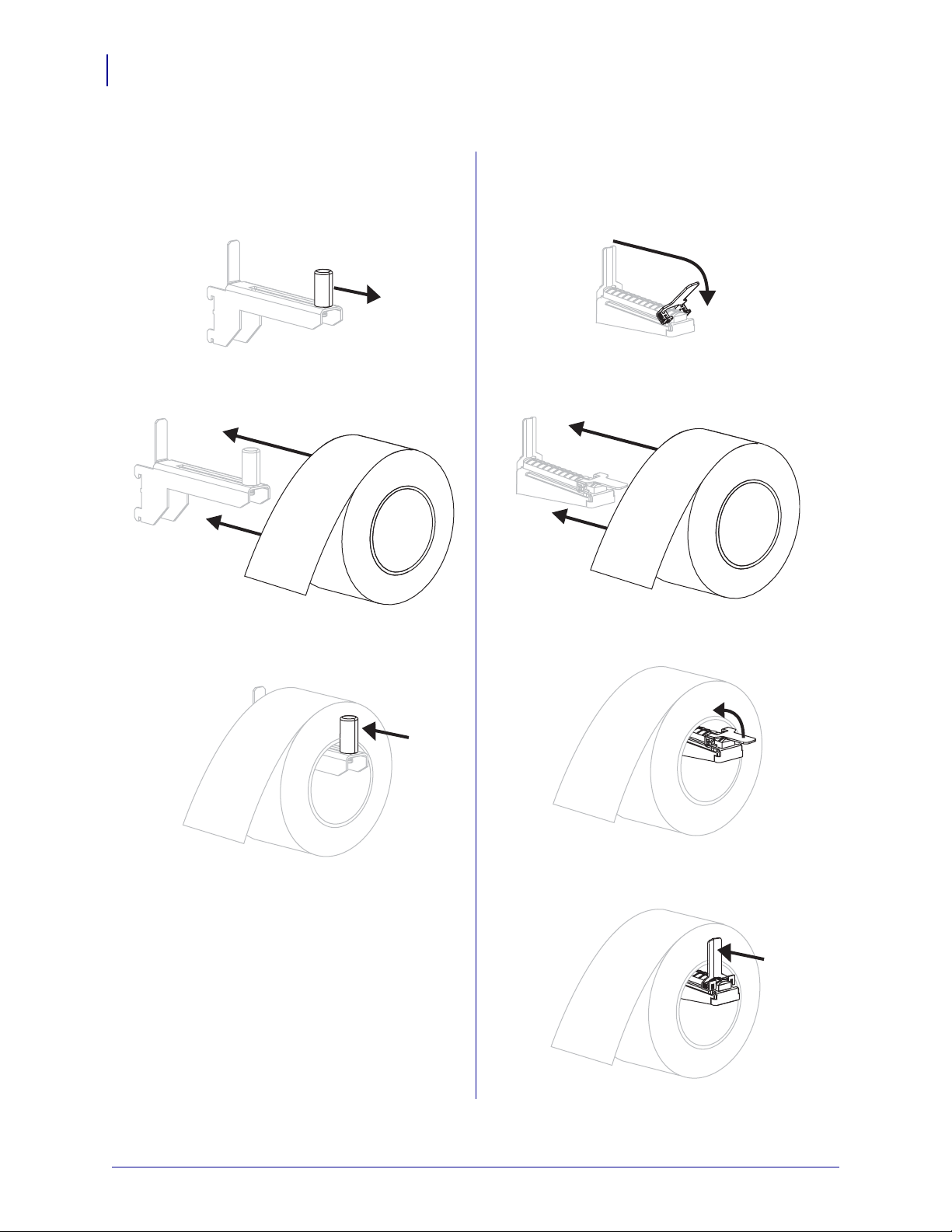

2. Insérez le papier dans l'imprimante.
110Xi4 Autres modèles Xi4
a. Tirez le guide de papier vers l'extérieur le plus
loin possible.
b. Placez le rouleau de papier sur le porte-rouleau.
Poussez le rouleau aussi loin que possible.
c. Faites glisser le guide à l'intérieur jusqu'à ce
qu'il touche le bord du rouleau.
a. Faites glisser le guide de papier vers l'extérieur
et faites-le basculer vers le bas.
b. Placez le rouleau de papier sur le porte-rouleau.
Poussez le rouleau aussi loin que possible.
c. Basculez le guide de papier vers le haut.
d. Faites glisser le guide à l'intérieur jusqu'à ce
qu'il touche le bord du rouleau.
P1008806-021 Rév. A Xi4 Guide de référence rapide 30/01/2009
Chargement du papier
1
1
3.
Attention • La tête d'impression peut être très chaude et elle risque de causer des
brûlures graves. Attendez qu'elle refroidisse.
Ouvrez la tête d'impression en faisant tourner le levier d'ouverture de tête (1) dans le sens antihoraire.
11
Desserrez la vis à oreilles (non visible sous cet angle) située dans la partie inférieure du
4.
guide de papier extérieur (
1).
30/01/2009 Xi4 Guide de référence rapide P1008806-021 Rév. A
Chargement du papier
1
2
3
1
12
5. Faites glisser complètement le guide de bord extérieur du papier (1).
6. Si votre imprimante est équipée d'un rouleau danseur (1), insérez le papier sous ce
rouleau. Sur tous les modèles d'imprimante, insérez le papier sous le rouleau du guide de papier (
Important • Veillez à bien insérer le papier sous ces éléments. Si vous l'insérez au-dessus,
le papier gêne le détecteur de ruban et une fausse erreur
2), puis sous la cellule papier supérieure (3).
RIBBON OUT (Fin de ruban) se
produit.
P1008806-021 Rév. A Xi4 Guide de référence rapide 30/01/2009
Chargement du papier
1
3
2
1
2
7. Poussez le papier vers l'avant jusqu'à ce qu'il passe sous la tête d'impression (1), sous le
plateau à ressort (
2), puis sur le contre-rouleau (3).
13
8. Alignez le papier sur le guide de papier intérieur (1). Faites glisser le guide de papier
extérieur (
2) à l'intérieur jusqu'à ce qu'il touche le bord du papier.
30/01/2009 Xi4 Guide de référence rapide P1008806-021 Rév. A
Chargement du papier
1
12
14

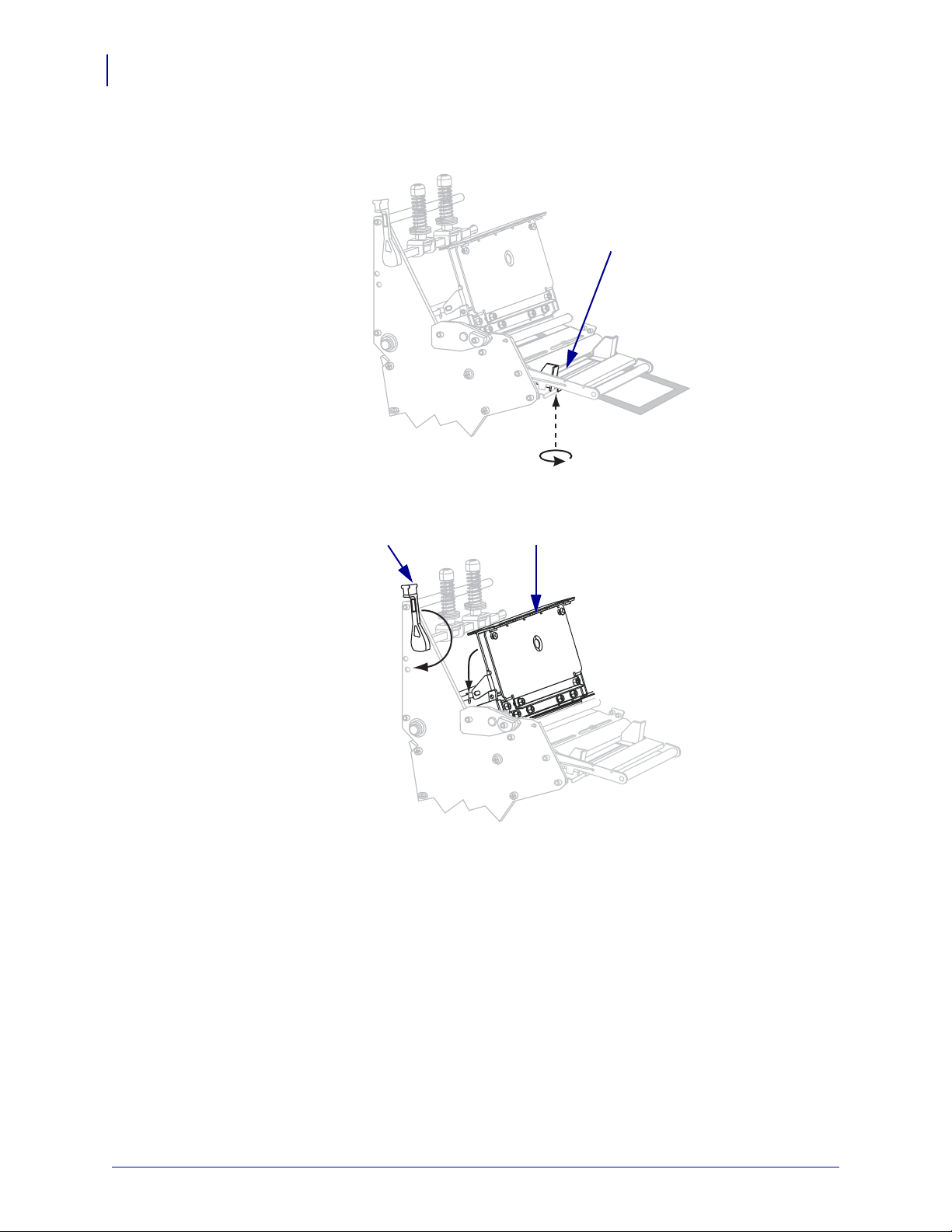

9. Serrez la vis à oreilles (non visible sous cet angle) située dans la partie inférieure du guide
de papier extérieur (
10. Appuyez sur la tête d'impression (1), puis faites tourner le levier d'ouverture de tête (2)
1).
dans le sens horaire jusqu'à enclenchement.
P1008806-021 Rév. A Xi4 Guide de référence rapide 30/01/2009

Chargement du ruban

12

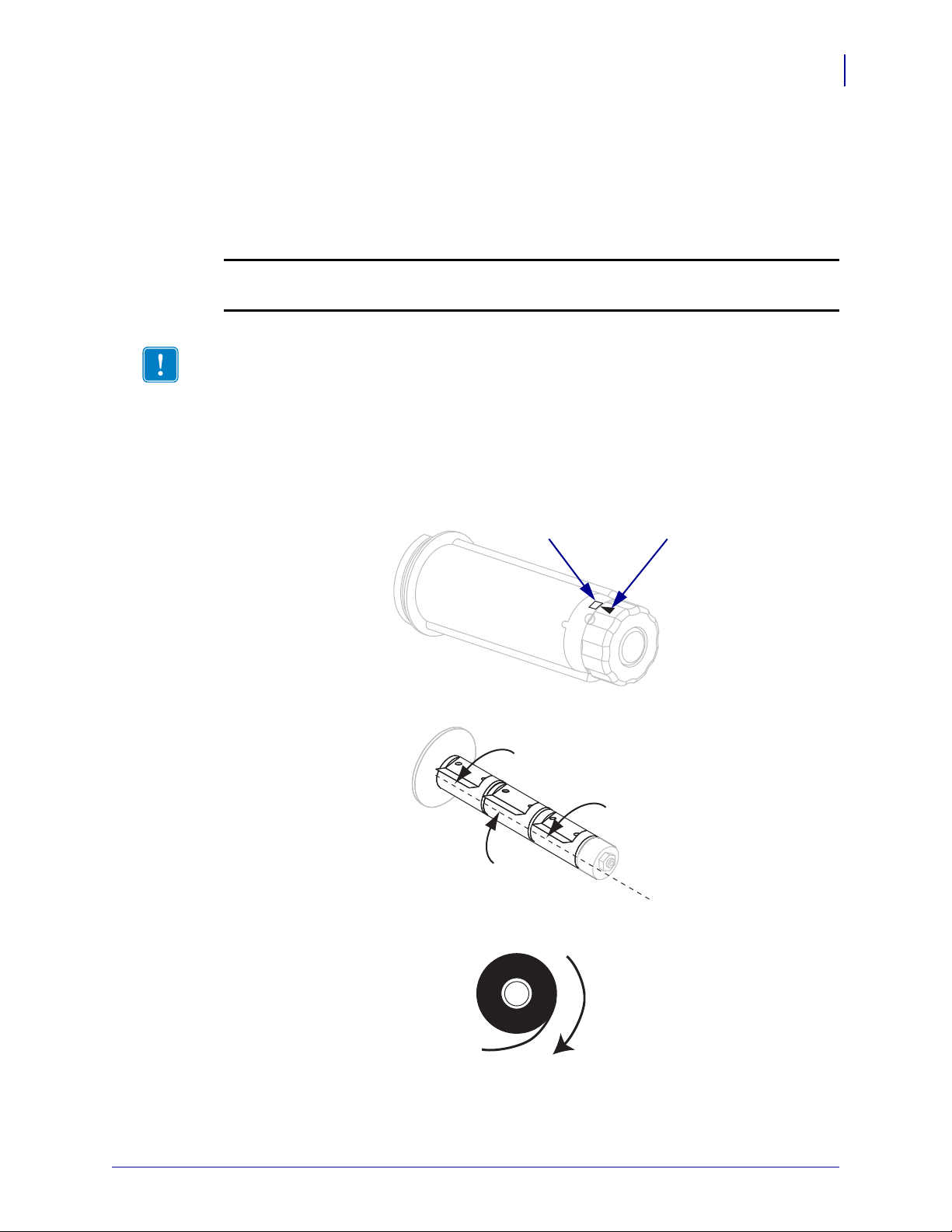

Suivez les instructions de cette section pour charger le ruban utilisé avec les étiquettes à transfert thermique. Pour les étiquettes à impression thermique directe, ne chargez pas de ruban dans l'imprimante. Retirez le ruban usagé du mandrin récupérateur lors de chaque remplacement du rouleau de ruban (voir Retrait d'un ruban usagé à la page 21).
Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en
contact avec la tête d'impression ou toute autre partie de l'imprimante.
Important • Pour éviter l'usure de la tête d'impression, utilisez un ruban plus large que le
papier. Le ruban doit être encré sur l'extérieur (pour plus d'informations, consultez le Guide d'utilisation).
Pour charger le ruban, procédez comme suit :
1. Alignez la flèche (1) du bouton du mandrin récupérateur sur l'encoche (2) du mandrin
récupérateur.
Chargement du ruban
15
2. Alignez les segments de l'axe du rouleau de ruban.
3. Positionnez le ruban avec l'extrémité libre se déroulant dans le sens horaire.
30/01/2009 Xi4 Guide de référence rapide P1008806-021 Rév. A
Chargement du ruban
23 1
1
16
4. Placez le rouleau de ruban sur l'axe. Poussez le rouleau aussi loin que possible.
5. Un dispositif d'amorce du ruban facilite le chargement et le déchargement du ruban. Un
papier ou tout autre élément pouvant faire office de dispositif d'amorce du ruban est-il fixé à l'extrémité du rouleau de ruban ?
Si... Alors...
Oui Passez à l'étape suivante. Non
a. Déchirez une bande de papier (étiquettes et support) du rouleau d'environ
150 à 305 mm (6 à 12 pouces) de long.
b. Décollez une étiquette de la bande de papier. c. Utilisez cette étiquette (1) pour fixer l'extrémité du ruban (2) sur la bande
de papier (
3). Celle-ci fait alors office de dispositif d'amorce.

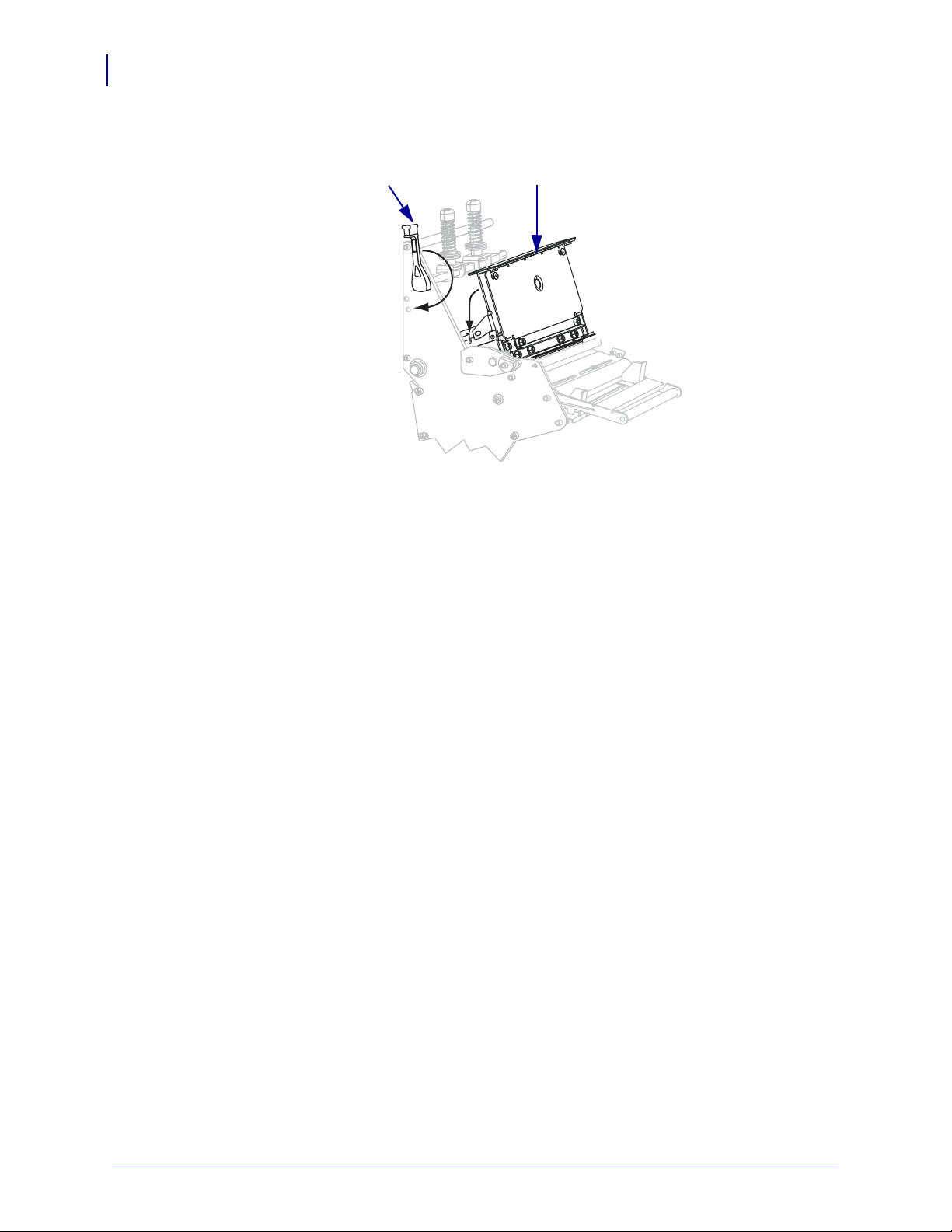

6.
Attention • La tête d'impression peut être très chaude et elle risque de causer des
brûlures graves. Attendez qu'elle refroidisse.
Ouvrez la tête d'impression en faisant tourner le levier d'ouverture de tête (1) dans le sens antihoraire.
P1008806-021 Rév. A Xi4 Guide de référence rapide 30/01/2009
Chargement du ruban

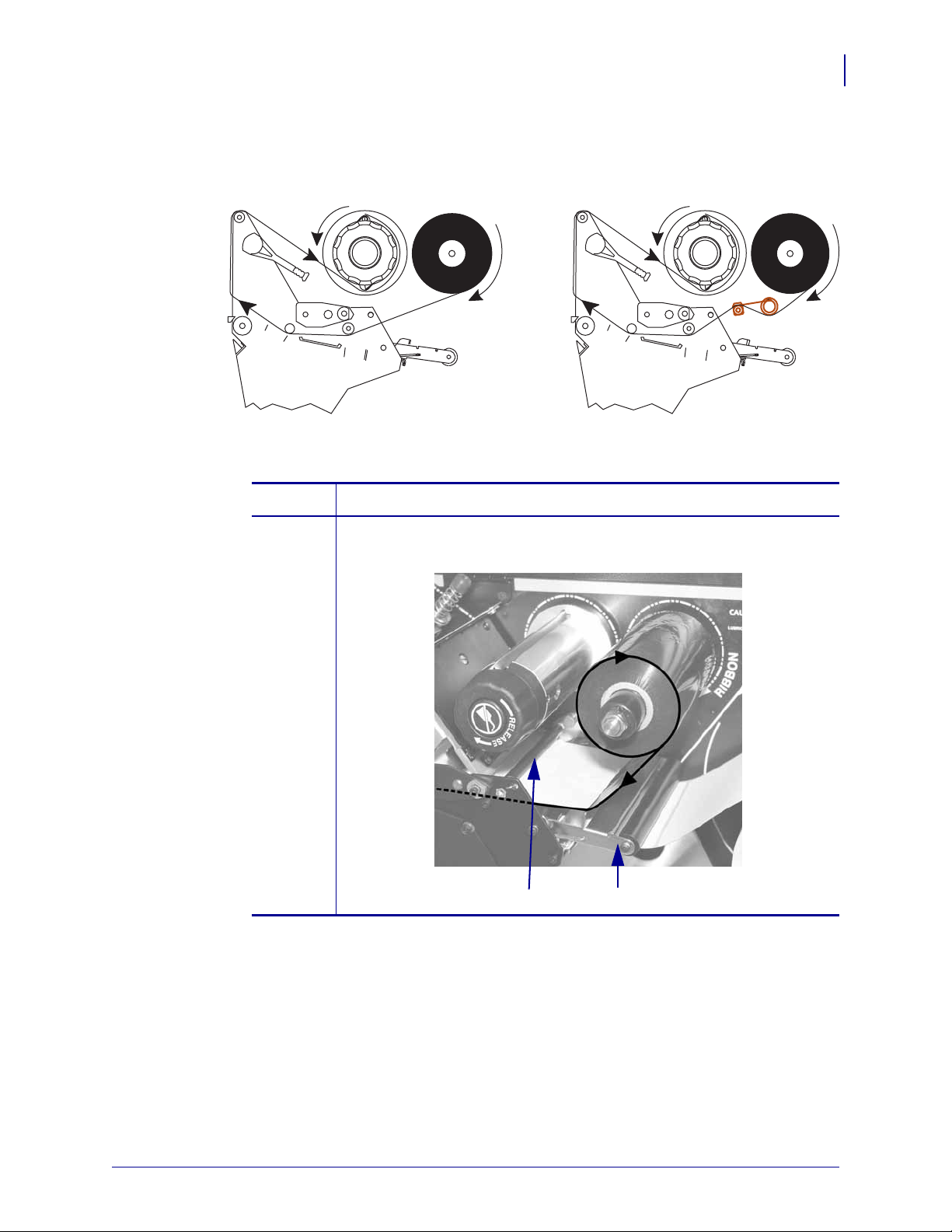

Sans rouleau danseur de ruban Avec rouleau danseur de ruban
2
1
7. Le passage du ruban est légèrement différent pour les imprimantes équipées d'un rouleau
danseur de ruban.
Votre imprimante est-elle équipée d'un rouleau danseur de ruban ?
Si... Alors...
17
Non Insérez le ruban sur le rouleau danseur (1) et sous le rouleau du guide
ruban (
2).
30/01/2009 Xi4 Guide de référence rapide P1008806-021 Rév. A
Chargement du ruban
3
2
1
1
3
2
18
Si... Alors...
Oui

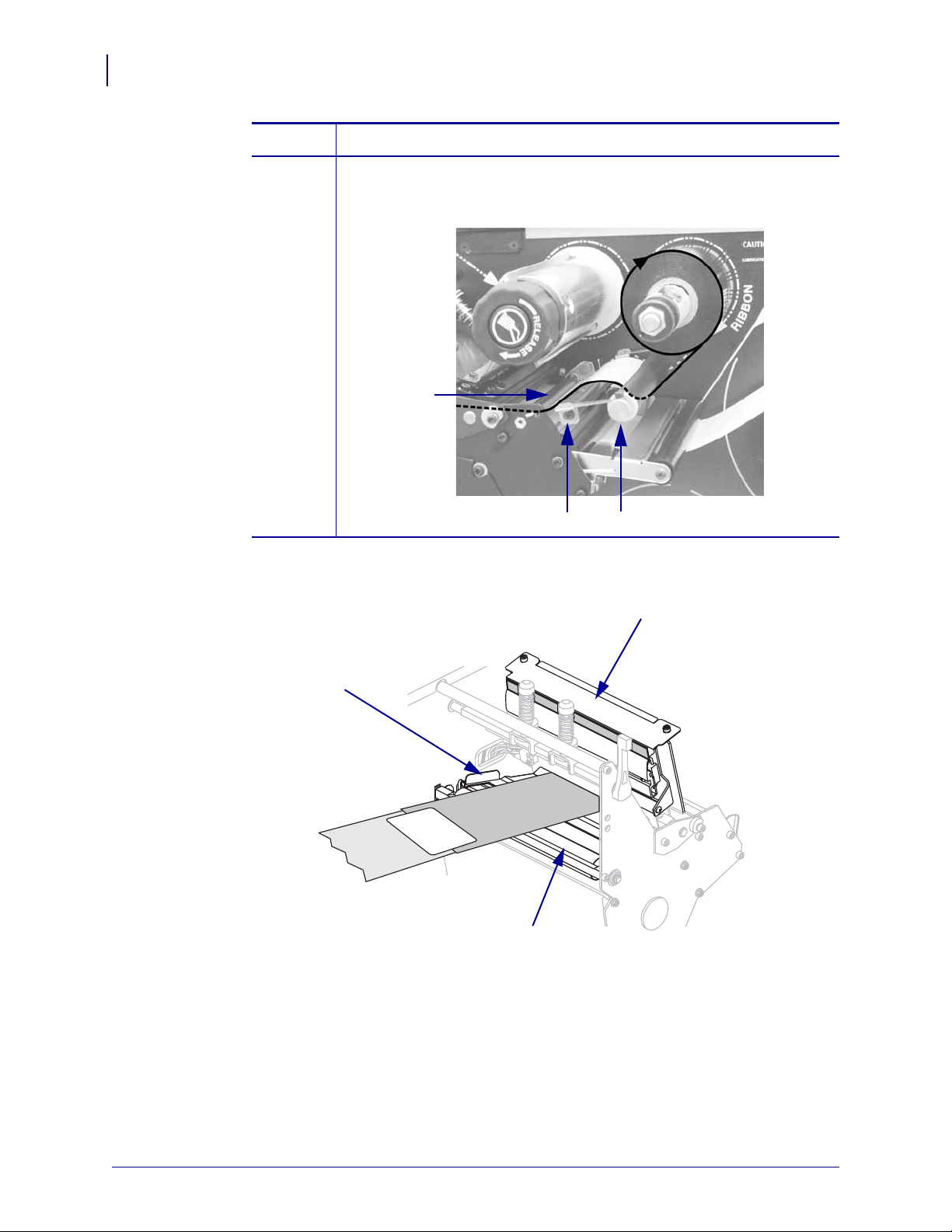

8. Poussez le dispositif d'amorce du ruban vers l'avant jusqu'à ce qu'il passe sous la tête
a. Insérez le ruban dans le rouleau danseur de ruban. Le ruban doit passer
sous le rouleau supérieur (
b. Insérez le ruban sous le rouleau du guide ruban (3).
1), puis sur le rouleau inférieur (2).
d'impression (1), sur le plateau à ressort (2), puis sur le contre-rouleau (3).
P1008806-021 Rév. A Xi4 Guide de référence rapide 30/01/2009
Chargement du ruban
21
9. Amenez le dispositif d'amorce du ruban sur le rouleau supérieur (1), puis vers le mandrin
récupérateur (
10. Enroulez le dispositif d'amorce du ruban et le ruban auquel il est fixé, autour du mandrin
2).
récupérateur, dans le sens antihoraire.
19
11. Faites tourner plusieurs fois le mandrin dans le sens antihoraire pour enrouler et tendre le
ruban.
30/01/2009 Xi4 Guide de référence rapide P1008806-021 Rév. A
Chargement du ruban
12
20
12. Appuyez sur la tête d'impression (1), puis faites tourner le levier d'ouverture de tête (2)
dans le sens horaire jusqu'à enclenchement.
P1008806-021 Rév. A Xi4 Guide de référence rapide 30/01/2009

Retrait d'un ruban usagé

Retirez le ruban usagé du mandrin récupérateur lors de chaque remplacement du rouleau de ruban.
Pour retirer un ruban usagé, procédez comme suit :
1. Le ruban est-il terminé ?
Si le ruban... Alors…
Est terminé Passez à l'étape suivante. N'est pas terminé Coupez ou cassez le ruban avant le mandrin récupérateur.
Chargement du ruban
21
2. Tout en tenant le mandrin récupérateur, tournez le bouton de déblocage du ruban dans le
sens horaire jusqu'à ce qu'il s'arrête. Les barres de déblocage du ruban pivotent vers le bas, libérant le ruban usagé du mandrin.
3. Faites ensuite glisser le ruban usagé hors du mandrin et détruisez-le.
30/01/2009 Xi4 Guide de référence rapide P1008806-021 Rév. A
Loading...
