„170PA X 4“ greitųjų nuorodų vedlys
Šiame vedlyje pateikiamos pagrindinės instrukcijos, kaip sumontuoti ir valdyti savo
spausdinimo variklį. Daugiau informacijos žr. Vartotojo vadove.
Turinys
Spausdinimo variklio išorinis vaizdas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Valdymo skydelis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Valdymo skydelio mygtukai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Valdymo skydelio indikatoriaus lemputės (LED) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Laikmena . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Juosta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Laikmenų įdėjimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Juostos uždėjimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Panaudotos juostos pašalinimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Spausdinimo variklio konfigūravimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Konfigūracijos spaudinio spausdinimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Konfigūracijos tinkle spaudinio spausdinimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Peržiūrėti arba keisti parametrus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Valymo tvarkaraštis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Valyti spausdinimo galvutę ir veleninį ritinį . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
© „ZIH Corp.“, 2007 Visi produktų pavadinimai ir numeriai yra „Zebra“
prekių ženklai, „Zebra“ ir logotipas „Zebra“ yra registruotasis
„ZIH Corp.“ prekės ženklas. Visos teisės ginamos.
57517L-272 perž. A
2007.08.09
„170PAX4“ greitųjų nuorodų vedlys
2
Spausdinimo variklio išorinis vaizdas
Spausdinimo variklio išorinis vaizdas
Spausdinimo varikliai galimi dešiniarankiams (laikmena juda iš kairės į dešiną, Pav. 1) ir
kairiarankiams skirta konfigūracija (laikmena juda iš dešinės į kairę, Pav. 2).
Pav.1 • Dešiniarankiams (RH) skirtas spausdinimo variklis
2
1
Pav.2 • Kairiarankiams (LH) skirtas spausdinimo variklis
2
3
3
1
Laikmenų dangtis
1
Valdymo skydelis
2
Elektroninis dangtis
3
57517L-272 perž. A „170PAX 4“ Greitųjų nuorodų vedlys 2007.08.09
Valdymo skydelis
Visi spausdinimo variklio valdikliai ir indikatoriai yra valdymo skydelyje (Pav. 3). Maitinimo
mygtukas yra valdymo skydelio šone.
„170PAX4“ greitųjų nuorodų vedlys
Pav.3 • Valdymo skydelis (dešiniarankiams)
Valdymo skydelis
3
1
Maitinimo mygtukas
1
Mygtukai
2
Skystųjų kristalų ekranas (LCD)
3
Lemputės ir indikatoriai
4
Valdymo skydelio mygtukai
Valdymo skydelio mygtukai yra parodyti Lentelė 1.
Lentelė 1 • Valdymo skydelio mygtukai
Mygtukas Aprašas / funkcija
3 242
BLACK
OVALS
Du juodi ovalai yra naudojami pakeisti parametrų, rodomų LCD ekrane, reikšmes.
Bendroji paskirtis – reikšmės padidinimas / sumažinimas, atsakymai Taip arba Ne,
nurodymas ON (įjungti) arba OFF (išjungti), perėjimas per pasirinktis.
PREVIOUS Juo galima pereiti LCD ekrane prie ankstesnių parametrų.
NEXT Juo galima pereiti LCD ekrane prie kitų parametrų.
SETUP/EXIT Juo galima įeiti arba išeiti iš konfigūravimo režimo.
PAUS E Sustabdo arba iš naujo paleidžia spausdinimo procesą, arba panaikina klaidos pranešimą ir
išvalo LCD ekraną. Jei ant laikmenos spausdinama, spausdinimas užbaigiamas prieš jį
sustabdant. Jei spausdinimo variklis sustabdomas, dega PAUSE (pauzės) indikatoriaus
lemputė.
CANCEL
CANCEL (atšaukimo) funkcija veikia tik „Pause“ (pauzės) režimu. Paspaudus mygtuką
CANCEL (atšaukti):
• Atšaukiamas dabar spausdinamas laikmenos formatas.
• Jei laikmenos formatas nespausdinamas, atšaukiamas kitas spausdinimas.
•Jei nėra kitų spausdintinų laikmenų formatų, funkcija
CANCEL (atšaukti) ignoruojama.
Norėdami visiškai išvalyti laikmenų formato atmintį, paspauskite ir laikykite nuspaudę
mygtuką
2007.08.09 „170PAX 4“ Greitųjų nuorodų vedlys 57517L-272 perž. A
CANCEL (atšaukti), kol išsijungs lemputė DATA (duomenys).
„170PAX4“ greitųjų nuorodų vedlys
4
Valdymo skydelis
Lentelė 1 • Valdymo skydelio mygtukai (tęsinys)
Mygtukas Aprašas / funkcija
FEED Pateikia tuščią laikmeną.
• Jei spausdinimo variklis veikia laukimo režimu arba yra sustabdytas, laikmena
perduodama nedelsiant.
• Jei spausdinimo variklis spausdina, laikmena pateikiama iškart baigus spausdinti
paketą.
CALIBRATE
CALIBRATE (kalibravimo) funkcija veikia tik „Pause“ (pauzės) režimu. Paspauskite
mygtuką
CALIBRATE (kalibruoti), jei norite nustatytą tam tikrą laikmenos ilgį, tipą
(vientisą / nevientisą- ), spausdinimo metodą (tiesioginis terminis / terminio perdavimo).
Valdymo skydelio indikatoriaus lemputės (LED)
Valdymo skydelio lemputės yra parodytos Lentelė 2.
Lentelė 2 • Valdymo skydelio lemputės
LED
POWER
(maitinimo)
(žalia)
PAUSE
(pauzės)
(geltona)
OFF (išjungta)
nurodo
Spausdinimo
variklis yra OFF
(išjungtas) arba
nėra maitinamas
energija.
Įprastas veikimas. Gali būti:
ON (įjungta) nurodo
Maitinimo mygtukas ON (įjungtas),
maitinimas į spausdinimo variklį
teikiamas.
• Spausdinimo variklis sustabdytas dėl
klaidos (spausdinimo galvutės,
juostos arba popieriaus trikties).
Dažniausiai užsidega su kitomis
indikatoriaus lemputėmis.
• Buvo paspaustas mygtukas
PAUS E
(pauzė).
•Pauzės pareikalavo aplikatoriaus
prievadas.
•Pauzė nurodyta kaip laikmenos
formato dalis.
FLASHING (mirksėjimas)
nurodo
—
—
DATA
(duomenų)
(žalia)
Nebuvo gauta
arba apdorota
duomenų.
Apdorojami duomenys arba
spausdinama. Negauta jokių duomenų.
Spausdinimo variklis gauna
duomenis arba siunčia
būsenos ataskaitą iš
pagrindinio kompiuterio.
MEDIA
(laikmenų)
(geltona)
Įprastas veikimas.
Laikmenos gerai
įdėtos.
Nėra laikmenų. (Spausdinimo variklis
pristabdytas, LCD ekrane rodomas
klaidos pranešimas ir dega PAUSE
—
(pauzės) lemputė).
57517L-272 perž. A „170PAX 4“ Greitųjų nuorodų vedlys 2007.08.09
„170PAX4“ greitųjų nuorodų vedlys
Lentelė 2 • Valdymo skydelio lemputės
Valdymo skydelis
5
LED
RIBBON
(juostos)
(geltona)
ERROR
(klaidos)
(oranžinė)
OFF (išjungta)
nurodo
Įprastas veikimas.
Juosta gerai įdėta.
Nėra spausdinimo
variklio klaidų.
ON (įjungta) nurodo
Juosta dedama, kai spausdinimo
FLASHING (mirksėjimas)
nurodo
—
variklis veikia tiesioginiu terminiu
režimu, juosta nededama varikliui
veikiant terminio perdavimo režimu.
Spausdinimo variklis pristabdytas,
LCD ekrane rodomas klaidos
pranešimas ir dega PAUSE (pauzės)
lemputė.
— Yra spausdinimo variklio
klaidų. Patikrinkite LCD
ekraną, ar ten nenurodoma
klaida.
2007.08.09 „170PAX 4“ Greitųjų nuorodų vedlys 57517L-272 perž. A
„170PAX4“ greitųjų nuorodų vedlys
6
Laikmena
Laikmena
Spausdinimo variklis gali naudoti skirtingų tipų laikmenas (Lentelė 3).
Lentelė 3 • Laikmenų tipai
Laikmenos tipas Kaip ji atrodo Aprašas
Nevientiso ritinio
laikmena
Vientiso
ritinio laikmena
Sulankstoma
laikmena
Ant laikmenos pagrindo yra žymė.
Atskirus spaudinius žymi tarpelis, įrantas,
skylutė arba juoda žymė, kuri leidžia
matyti, kur baigiasi vienas spaudinys ir
prasideda naujasis. Naudodami laikmenas
su skylutėmis arba įrantais, padėkite
laikmenos jutiklį tiesiai virš skylutės arba
įranto.
Laikmenos žymė ant pagrindo be tarpelių,
skylučių, įrantų arba juodų žymių. Taip
spausdinamas vaizdas išgaunamas ant bet
kurios vietos.
Laikmena, sulankstyta zigzago pavyzdžiu.
57517L-272 perž. A „170PAX 4“ Greitųjų nuorodų vedlys 2007.08.09
Juosta
Juosta – tai plona juostelė, kurios viena pusė padengta vašku arba vaškine derva, perkeliama
ant laikmenos teminio perdavimo proceso metu.
Kada naudoti juostą?
Terminio perdavimo režimo laikmena turi būti juosta, o tiesioginio terminio laikmena –
nebūtinai. Norėdami nustatyti, ar juostą naudoti privaloma su tam tikromis laikmenomis,
atlikite įbrėžimo testą.
Norėdami atlikti įbrėžimo testą, atlikite šiuos veiksmus:
1. Nagu įbrėžkite spaudinio laikmenos paviršių.
2. Ar ant laikmenos atsirado juoda žymė?
Jei juoda žymė... Laikmena yra...
neatsirado ant laikmenos šilumos perdavimo. Reikia naudoti juostą.
atsirado ant laikmenos tiesioginė terminė. Juostos nereikia, o jei
„170PAX4“ greitųjų nuorodų vedlys
naudojama, ji apsaugos spausdinimo galvutę nuo
trynimosi su laikmena.
Juosta
7
Juostos padengtoji pusė
Juosta gali būti pažymėta padengtąja vidine arba išorine puse (Pav. 4). Spausdinimo variklis
gali naudoti tik tokią juostą, kuri yra padengtoji iš išorės.
Pav.4 • Juosta, padengta iš vidaus arba išorės
Iš išorėsIš vidaus
Norėdami nustatyti, kuri juostos pusė padengta, atlikite šiuos veiksmus:
1. Nulupkite etiketę nuo juostelės.
2. Prispauskite lipnios etiketės pusės kampelį prie išorinio juostos ritinio paviršiaus.
3. Nuplėškite etiketę nuo juostos.
2007.08.09 „170PAX 4“ Greitųjų nuorodų vedlys 57517L-272 perž. A
„170PAX4“ greitųjų nuorodų vedlys
8
Juosta
4. Apžiūrėkite rezultatus. Ar nuo juostos ant etiketės liko rašalo?
Jei rašalas nuo juostos... Tai...
prikibo prie etiketės juosta padengta iš išorės.
neprilipo prie etiketės juosta padengta iš vidaus. Norėdami tai patikrinti,
bandykite testą ant juostos ritinio vidinės pusės.
57517L-272 perž. A „170PAX 4“ Greitųjų nuorodų vedlys 2007.08.09
Laikmenų įdėjimas
Pav. 5 nurodo, kokie yra laikmenų laikymo komponentai dešiniarankiams pritaikytame
spausdinimo variklyje. Kairiarankių konfigūracijoje šie komponentai išdėstomi veidrodinio
atspindžio principu. pav. 6 10 psl. rodo abu spausdinimo variklius su įdėtomis laikmenomis.
Pav.5 • Laikmenų įdėjimo komponentai (dešiniarankiams)
„170PAX4“ greitųjų nuorodų vedlys
Laikmenų įdėjimas
9
13
12
11
Spausdinimo galvutės fiksatorius
1
Spausdinimo galvutės
2
mechanizmas
Nulupimo juosta
3
Veleninis ritinys
4
Spausdinimo galvutės fiksatorius
5
Nulupimo ritinių mechanizmas
6
Nulupimo ritinių fiksatorius
7
1
2
3
589 6
710
Laikmenos ribotuvas
8
Suspaudimo ritinių mechanizmas
9
Laikmenos ribotuvo lentynėlės
10
4
mechanizmas
Apatinio ribotuvo fiksatorius
11
Viršutinio ribotuvo fiksatorius
12
Viršutinis laikmenų jutiklių
13
sekimo mechanizmas
2007.08.09 „170PAX 4“ Greitųjų nuorodų vedlys 57517L-272 perž. A
„170PAX4“ greitųjų nuorodų vedlys
10
Laikmenų įdėjimas
Pav.6 • Įdėtosios laikmenos
Kairiarankiams
Dešiniarankiams
57517L-272 perž. A „170PAX 4“ Greitųjų nuorodų vedlys 2007.08.09
„170PAX4“ greitųjų nuorodų vedlys
Laikmenų įdėjimas
Įspėjimas • Kai dedate laikmeną arba juostą, visada nusiimkite visus papuošalus, kurie
gali susiliesti su spausdinimo galvute arba kitomis spausdintuvo dalimis.

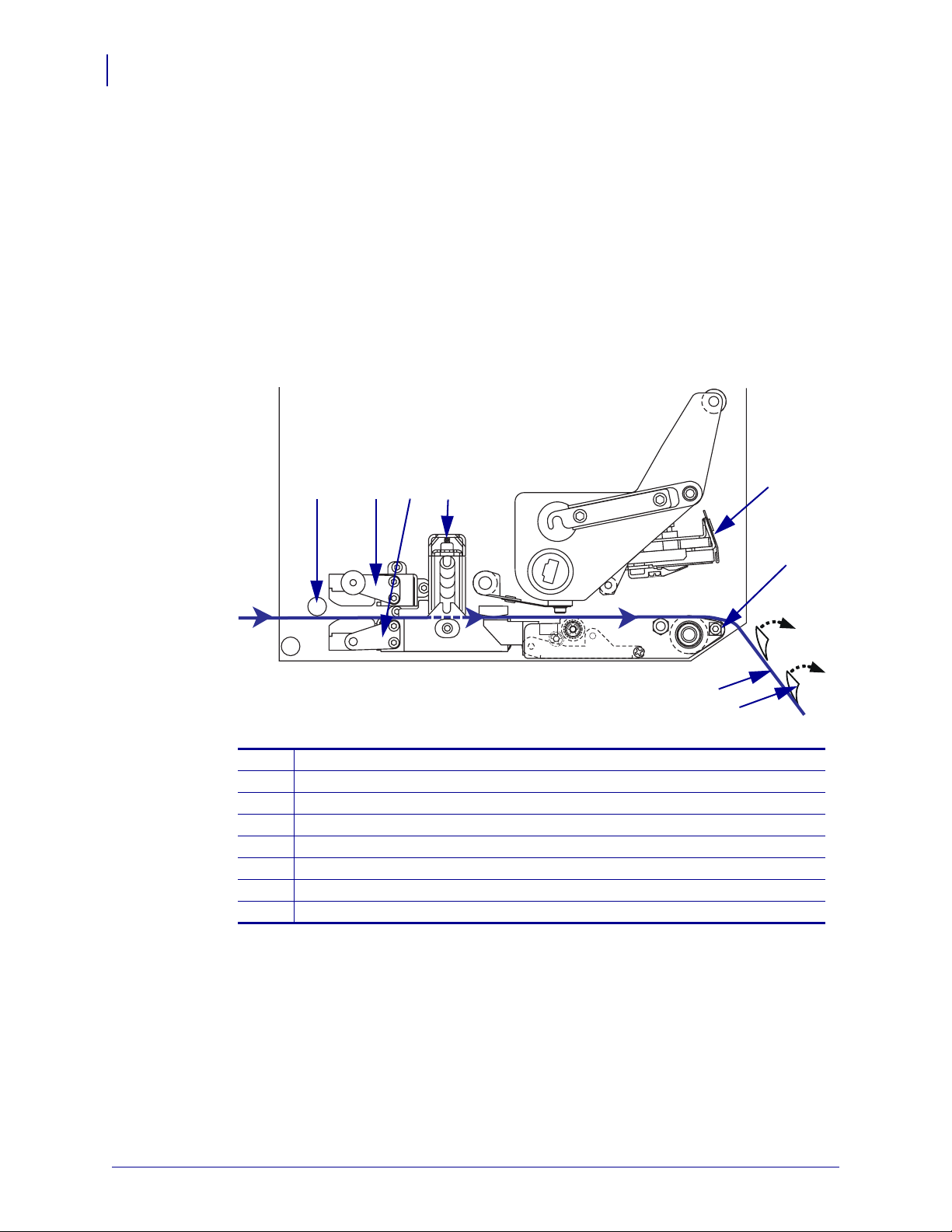

Norėdami įdėti laikmeną, atlikite šiuos veiksmus:
1. Uždėkite laikmeną ant aplikatoriaus laikmenų palaikymo ritės (žr. Aplikatoriaus vartotojo
vadovą).
2. Atidarykite laikmenų dangtį.
3. Žr. Pav. 7 Paspauskite suspaudimo ritinių atleidimo fiksatorių.
Suspaudimo ritinių mechanizmas iššoka (Pav. 8).
Pav.7 • Suspaudimo ritinių atleidimo fiksatoriaus paspaudimas
1
11
Suspaudimo ritinių atleidimo
1
fiksatorius
Pav.8 • Atidarytas suspaudimo ritinių mechanizmas
1
Suspaudimo ritinių
1
mechanizmas
2007.08.09 „170PAX 4“ Greitųjų nuorodų vedlys 57517L-272 perž. A
