170PA X 4 クイック ・ リファレンス・ ガイド
こ のガ イ ド では、 プ リ ン ト ・ エ ンジ ン の読み込み と 操作の基本的な方法につい て説明
します。 詳細については、 『ユーザー ・ ガ イ ド 』 を参照し て く だ さ い。
目次
プリント ・ エンジンの外観 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
コントロール・パネル. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
コントロール・パネル・ボタン. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
コントロール・パネルのインジケータ ・ ライ ト (LED) . . . . . . . . . . . . . . . . . . . . . . . . . 5
用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
リボン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
用紙のセ ッ ト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
リボンの装着 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
使用済みの リ ボンの取 り 外 し . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
プリント ・ エンジンの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
設定ラ ベルの印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
ネ ッ ト ワーク 設定 ラ ベルの印刷. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
パラ メー タ の表示ま たは変更 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
クリーニングのスケジュール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

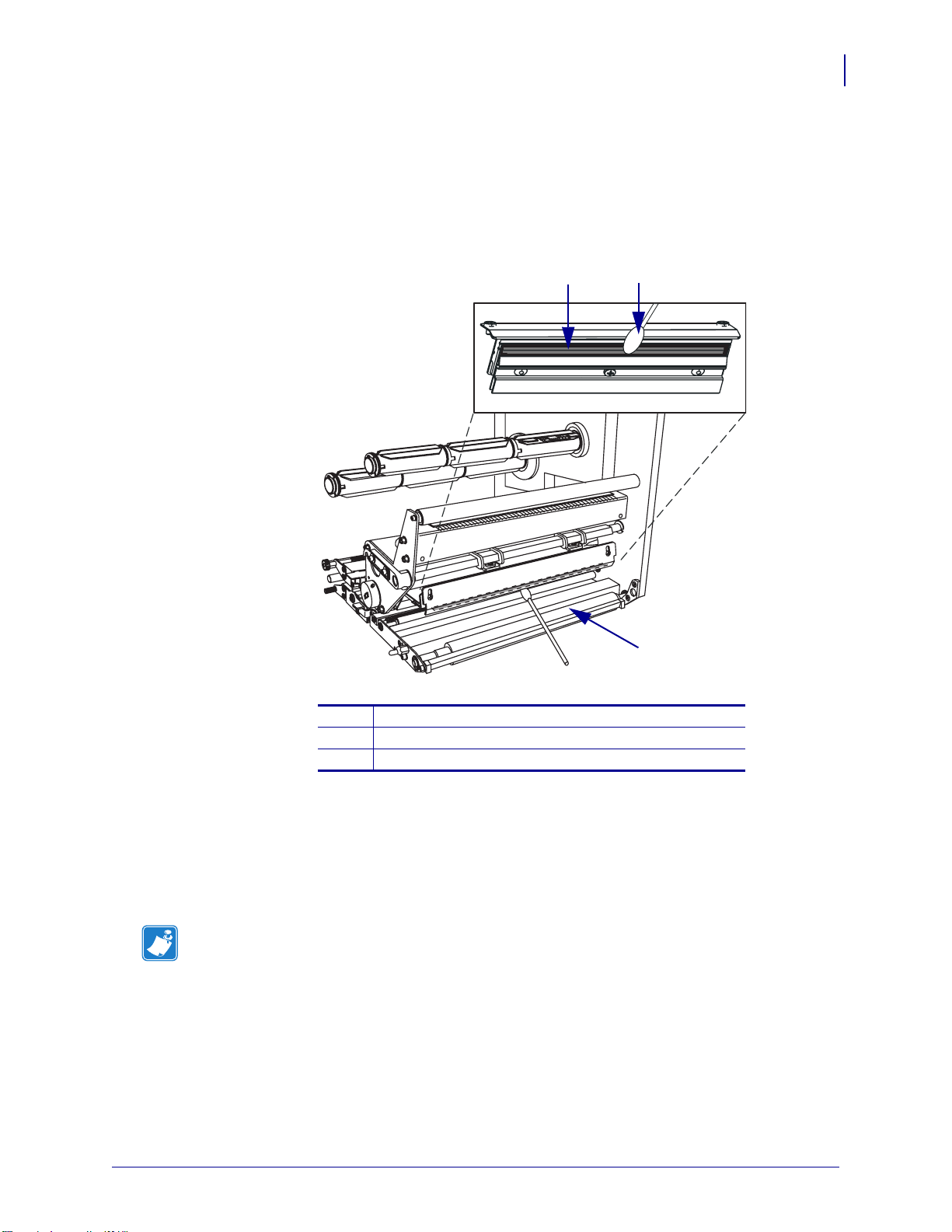

印刷ヘ ッ ド と プ ラ テ ン ・ ロ ー ラ ーの ク リ ーニ ング . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
© 2007 ZIH Corp. すべての製品名と製品番号は
Zebra の商標で あ り 、 Zebra および Zebra のロゴは
ZIH Corp. の登録商標です。 All rights reserved.
57517L-072 改訂 A
2007/8/7
170PAX4 クイック ・ リファレンス・ ガイド
2
プ リ ン ト ・ エ ンジ ンの外観
プリント ・エンジンの外観
プ リ ン ト ・ エン ジ ンの設定は、 右勝手 ( 用紙が左か ら 右へ移動、 図 1) と 左勝手 ( 用紙
が右か ら 左へ移動、 図 2) の両方が可能です。
図 1 • 右勝手 (RH) 設定のプ リ ン ト ・ エ ンジ ン
2
1
3
図 2 • 左勝手 (LH) 設定のプ リ ン ト ・ エン ジン
2
3
1
1
用紙ア ク セ ス用 ド ア
2
コント ロール・パネル
3
エレク ト ロニクス ・ カバー
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
コントロール・パネル
プリ ン ト ・エンジンのコン ト ロールと インジケータはすべて、 コン ト ロール・パネル
上にあ り ます ( 図 3)。 電源 ス イ ッ チは、 コ ン ト ロ ール ・ パネルの横にあ り ま す。
170PAX4 クイック ・ リファレンス ・ ガイド
図 3 • コントロール・パネル ( 右勝手 )
3
コントロール・パネル
1
1
電源ス イ ッ チ
2
ボタン
3
液晶デ ィ スプ レ イ (LCD)
4
ライト /LED
コントロール・パネル・ボタン
コント ロール・パネルのボタンの説明は、 表 1 を参照して ください。
表 1 • コントロール・パネル・ ボタン
ボタン 説明 / 機能
3 242
黒い楕円 2 つの黒い楕円ボタ ンは、LCD に表示されているパラ メータのパラ メー
タ値を変更するために使用されます。 こ れ ら のボ タ ンの一般的な使用
法 と し て、 値の増減、 「はい / いい え」 方式の回答、 ON/OFF の表示、 オ
プシ ョ ンのス ク ロールなどがあげられます。
PREVIOUS ( 前へ ) LCD を前のパラ メ ータにス ク ロールし ます。
NEXT ( 次へ ) LCD を次のパラ メータにス ク ロールし ます。
SETUP/EXIT
( セッ トアップ / 終了 )
PAUSE
( 一時停止 )
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
設定モー ド のオ ン と オフ を切 り 替え ます。
印刷処理の停止お よび再開を行い ま す。 ま た、 エ ラー ・ メ ッ セージ を解
除して LCD をクリアします。 ラ ベルが印刷中の場合、 ラ ベルの印刷は
印刷処理が停止す る前に完了し ま す。 プ リ ン ト ・ エン ジ ン が一時停止 さ
れる と、 PAUSE ラ イ ト が点灯し ます。
170PAX4 クイック ・ リファレンス・ ガイド
4
コント ロール・パネル
表 1 • コントロール・パネル・ボタン ( 続き )
ボタン 説明 / 機能
CANCEL
( キャンセル )
FEED
( フィード )
CALIBRATE
( キャ リブレート )
キャンセル機能は一時停止モード でのみ有効と な り ま す。 CANCEL ( キャ
ンセル)
ボタ ンを 押すと 、 以下の 3 つが行われま す。
• 現在印刷中の ラ ベル ・ フ ォーマ ッ ト が キ ャ ンセルさ れます。
• 印刷中の ラ ベル ・ フ ォ ーマ ッ ト がない場合、 次に印刷 さ れ る ラ ベル ・
フォーマッ トがキャンセルされます。
• 印刷待機中の ラ ベル ・ フ ォーマ ッ ト が な い場合、
は無視さ れます。
ル )
CANCEL ( キャンセ
プ リ ン ト ・ エン ジ ンの ラ ベル ・ フ ォーマ ッ ト ・ メ モ リ 全体を 消去す るに
は、 DATA ( データ ) ライトが消えるまで
CANCEL ( キャンセル) ボタン
を押したままにし ます。
空白ラ ベルを フ ィ ー ド し ま す。
• プ リ ン ト ・ エ ンジ ンがア イ ド ルま た は一時停止の状態に あ る 場合、 ラ
ベルは直ちに フ ィ ー ド さ れ ます。
• プ リ ン ト ・ エ ンジ ンが印刷中の場合、 現在のバ ッ チが印刷 さ れた後で
ラベルがフィード されます。
CALIBRATE ( キャ リ ブレート ) ボタンは、PAUSE ( 一時停止 ) モー ド での
み機能し ます。
CALIBRATE ( キャリブレート ) ボタンを押し、正しい用紙
の長 さ に対応する 再キ ャ リ ブレー ト 、 用紙のタ イプ ( 連続用紙 / 非連続
用紙 ) の設定、 印字方式 ( ダイレク ト ・サーマル / 熱転写 ) の設定を行
います。
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
コントロール・パネルのインジケータ ・ ライト (LED)
コント ロール・パネルのライ トの説明は、 表 2 を参照して く ださい。
表 2 • コントロール・パネル・ ライ ト
5
コントロール・パネル
LED
POWER
( 電源 )
( 緑色 )
PAUSE
( 一時停止 )
( 黄色 )
DATA
( データ )
( 緑色 )
MEDIA
( 用紙 )
( 黄色 )
オ フ の場合 オ ンの場合 点滅し ている場合
プリント ・エンジン
がオフになっている
か、 プ リ ン ト ・ エ ン
電源ス イ ッ チがオ ン にな っ てお
り、 プリ ン ト ・ エンジンに電源が
供給 さ れてい ます。
—
ジ ンへの電源供給が
ありません。
正常運転。 以下のいずれかを示 し ます。
—
• エ ラ ー状態 ( 印刷ヘ ッ ド 、 リ ボ
ン、 または用紙のエ ラー ) にあ
るため、 プリン ト ・ エンジンが
一時停止 さ れています。 通常、も
う一方の LED と同時に起きま
す。
PAUSE ( 一時停止 ) ボタンが押さ
•
れました。
• アプ リ ケータ ・ ポー ト から一時
停止が要求 さ れま し た。
• ラベル ・ フォーマッ ト の一部と
し て一時停止が受け取 ら れ ま し
た。
受信中ま たは処理中
のデータ はあ り ませ
ん。
データ が処理中で あ るか、 印刷が
実行中です。 受信中のデー タ はあ
りません。
プリント ・エンジン
がホス ト・コン
ピュータからデータ
を受信し ているか、
ホス ト ・コンピュー
タにステータス情報
を送信し ています。
正常運転。 用紙が正
しくセットされてい
ます。
用紙切れ ( プリント・エンジンが一
時停止さ れ、 LCD にエ ラー ・ メ ッ
セージが表示 さ れ、 一時停止 ラ イ
—
ト が点灯し ま す )。
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
6
コント ロール・パネル
表 2 • コントロール・パネル・ ライ ト
LED
RIBBON
( リボン)
( 黄色 )
ERROR
( エラー)
( オレンジ色 )
オ フ の場合 オ ンの場合 点滅し ている場合
正常運転。 リボンが
正し く装着されてい
ます。
プリント・エンジンがダイレクト ・
サーマル ・ モー ド の場合に リ ボン
が装着されている か、 プ リ ン ト ・
—
エン ジンが熱転写モー ド の場合に
リボンが装着されていません。 プ
リ ン ト ・ エン ジン が一時停止さ れ、
LCD にエ ラー メ ッセージが表示さ
れ、PAU S E ( 一時停止 ) ライトが点
灯します。
プリント ・エンジン
にエラーがあ り ませ
ん。
—
プリント ・エンジン
にエラーがあ り ま
す。 LCD でステータ
スを調べてくださ
い。
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
用紙
プ リ ン ト ・ エ ン ジ ン では さ ま ざ ま な タ イ プの用紙を使用で き ま す ( 表 3)。
表 3 • 用紙のタ イプ
用紙タ イ プ 外観 説明
単票ロ ール用紙 用紙は芯に巻かれてい ます。 各ラベル
は切れ目、切れ込み、穴、 ま たは黒マー
クで分離されています。 これによ り、
各ラベルの最初と最後がわかるよ う に
なっています。 穴または切れ込みのあ
る用紙を使用す る 場合は、 用紙セン サ
を穴または切れ込み上に直接配置し ま
す。
連続ロ ール用紙 用紙は芯に巻かれてお り 、 切れ目、 穴、
切れ込み、黒マー ク な どはあ り ません。
このため、 イ メージをラベル上の任意
の場所に印刷で き ます。
7
用紙
折 り 畳み用紙 用紙がジ グ ザ ク に折 ら れてい ま す。
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
8
リボン
リボン
リ ボン と は、 熱転写処理の際に用紙に転写 さ れ る ワ ッ ク ス ま たは ワ ッ ク ス ・ レ ジン で
片面が コーテ ィ ング さ れた薄い フ ィ ル ム の こ と です。
リボンを使用するケース
熱転写用紙に印刷す る場合は リ ボ ンが必要です。 一方、 感熱用紙では リ ボ ン は不要で
す。 感熱用紙 と 熱転写用紙のいずれで あ る かを判断す る には、 用紙のス ク ラ ッ チ ・ テ
ストを実行してください。
用紙ス ク ラ ッ チ ・ テス ト は、 次の手順に従い ま す。
1. 用紙の印刷面を指の爪で こす り ま す。
2. 用紙に黒い ス ジ が現れる かど う か確認し ま す。
黒いス ジの状態 用紙の タ イプ
用紙に現れない 熱転写用紙です。 リ ボンが必要です。
用紙に現れ る 感熱用紙です。 リボンは不要です。 ただし、 リボン
を使用する と 、 印刷ヘッ ド が用紙 と 摩擦す るの を 防
ぐことができます。
リボンのコーティング面
リ ボン のコ ーティ ン グ 面は、 ロ ールの内側にある こ と も 外側にあ る こ と も あ り ま す
( 図 4)。 こ のプリ ント ・ エンジンでは、外側がコーティ ングされたリ ボンしか使用で
きません。
図 4 • 外側がコ ー テ ィ ング さ れた リ ボン と 内側がコ ーテ ィ ン グ さ れた リ ボン
外側 内側
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
リボン
リ ボンのコ ーテ ィ ングが内側または外側のいずれであ るか を 特定するには、次の手順
を実行し ます。
1. ラベルをラ イナーから剥がします。
2. ラ ベルの粘着面の端を リ ボンの外側の表面に押 し付け ま す。
3. ラベルをリ ボンから剥がします。
4. 結果 を観察 し ます。 リ ボン の イ ン クの小片が ラベルに付いてい る か ど う か確認し
てください。
リ ボ ンの イ ン ク の状態 操作 ...
ラベルに付いている リボンの外側がコーテ ィングされています。
ラベルに付かなかった リ ボンの内側がコーティングされています。 結果を
検証する には、 リ ボ ンの内側の表面でテ ス ト を繰 り 返
します。
9
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
10
用紙のセ ッ ト
用紙のセ ッ ト
図 5 は、 右勝手設定のプ リ ン ト ・ エンジ ン 内にあ る用紙のセ ッ ト に関連し た部品を示
したものです。 左勝手設定のユニ ッ ト の部品は、 こ の図 を鏡写 し に し た配置にな っ て
います。 11 ページの図 6 は、 左右それぞれのプ リ ン ト ・ エン ジ ン に用紙がセ ッ ト さ れ
た状態を示し た も のです。
図 5 • 用紙のセ ッ ト に関連し た部品 ( 右勝手設定 )
13
12
11
1
印刷ヘ ッ ド ・ ラ ッ チ
2
印刷ヘ ッ ド ・ アセンブ リ
3
剥離バー
4
プラテン ・ ローラー
5
印刷ヘ ッ ド ・ ロ ッ ク ・ ピ ン
6
剥離ロ ー ラ ー ・ ア セ ンブ リ
7
剥離ロ ー ラ ー ・ ラ ッ チ
1
2
3
589 6
710
8
用紙ガ イ ド
9
ピンチ・ローラー・アセンブリ
10
ラベル ・ ガイ ド ・ シェルフ・
4
アセンブ リ
11
下部ガ イ ド ・ ポ ス ト
12
上部ガ イ ド ・ ポ ス ト
13
上部 メ デ ィ ア ・ セ ンサー ・ ト
ラック ・アセンブリ
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
図 6 • 用紙がセ ッ ト さ れた状態
左勝手
11
用紙のセ ッ ト
右勝手
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
12
用紙のセ ッ ト
注意 • 用紙やリ ボン を セ ッ ト する際には、 印字ヘ ッ ド やその他のプ リ ン タ 部品に接触す る
可能性のあ る 宝飾品類はすべて外 し て く ださ い。
用紙をセ ッ ト するには、 次の手順を実行 し ます。
1. アプ リ ケー タ の用紙サプ ラ イ ・ リ ールに用紙を セ ッ ト し ます (アプ リ ケータの
ユーザ ・ ガ イ ド を参照 )。
2. 用紙 ド アを開き ま す。
3. 図 7 を参照して く ださ い。 ピンチ・ ローラー・ リ リース・ ラッチを押し下げます。
ピ ンチ ・ ロ ー ラ ー ・ アセン ブ リ が跳ね上が り ま す ( 図 8)。

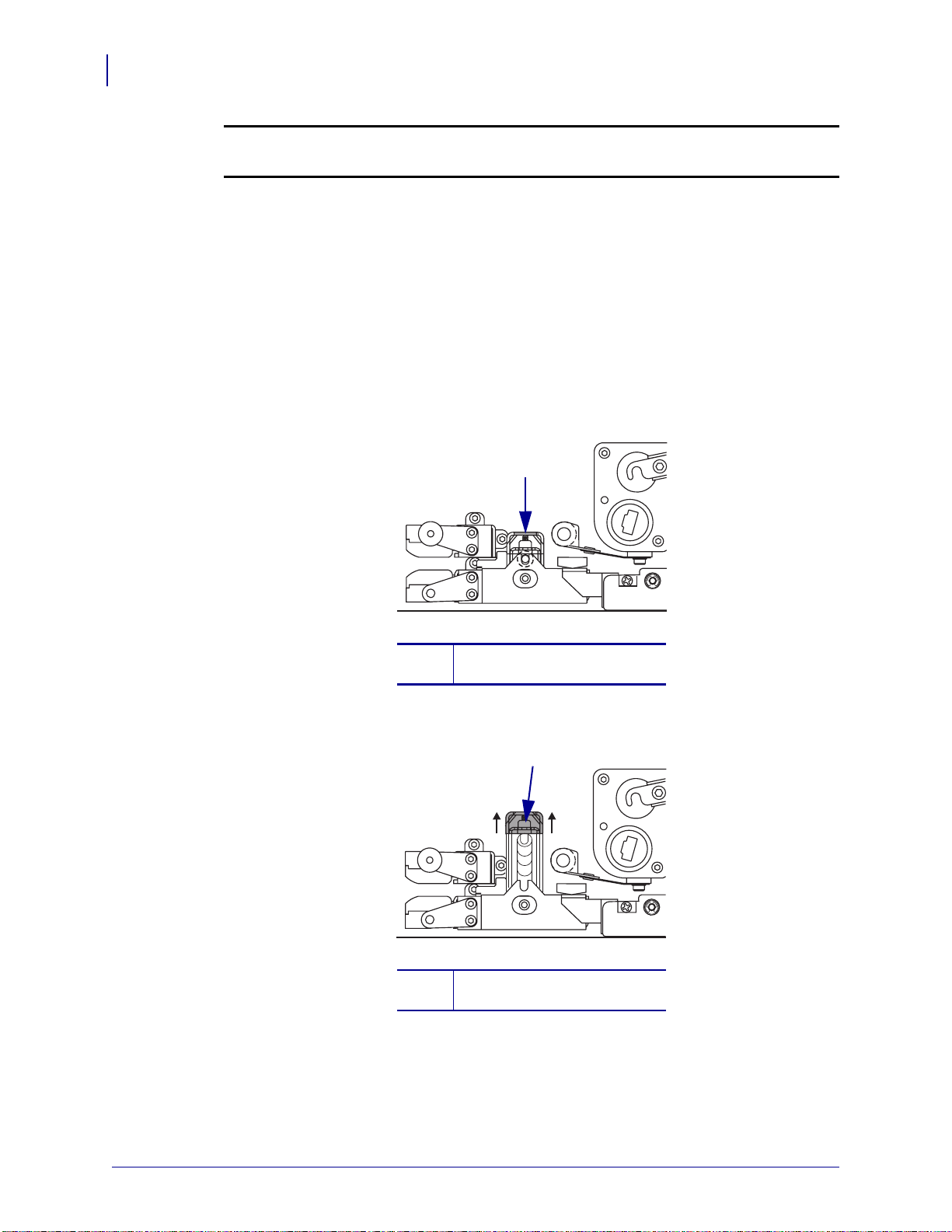

図 7 • ピンチ ・ ローラー・ リリース ・ ラ ッチを押し下げる
1
1
ピンチ・ ローラー・
リリース・ラッチ
図 8 • ピ ン チ ・ ローラ ー ・ アセ ン ブ リが開いた状態
1
1
ピンチ・ ローラー・
アセンブ リ
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
用紙のセ ッ ト
4. 図 9 を参照して く だ さい。 プ リ ン ト ・ エンジンの下で、 外側の用紙ガ イ ド の真鋳
製のつ ま みナ ッ ト をつかみ、 外側用紙ガ イ ド を完全に引き出 し ます。
図 9 • 外側の用紙ガ イ ド を引き出す
1
13
1
真鋳製のつ ま みナ ッ ト
2
外側の用紙ガ イ ド
2
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
14
用紙のセ ッ ト
5. 図 10 を参照して く だ さ い。 印刷ヘッド・ラッチをロック・ピンから外して、印刷
ヘッ ド ・ アセンブリ を開きます。
注意 • 印刷ヘ ッ ドは高温にな る ため、 火傷 を引き起こ す危険があ り ま す。 印字ヘ ッ ドが
冷却する まで時間 を お いて く だ さ い。
図 10 • 印刷ヘ ッ ド ・ アセ ンブ リ を開 く
1
1
印刷ヘ ッ ド ・ ラ ッ チ
2
ロック ・ピン
2
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
用紙のセ ッ ト
6. 図 11 を参照し て く ださい。 次の順序で上部用紙経路に用紙を通し ます。
a. 上部ガ イ ド ・ ポ ス ト の下
b. 上部メディア・センサー・ トラック・アセンブリとラベル・ガイド・シェル
フ・アセンブリの間
c. ピンチ・ ローラー・ アセンブリ の下
d. 印刷ヘッ ド ・ ア セ ンブ リ の下
7. 図 11 を参照して く だ さ い。 用紙を 剥離バーよ り 約 75 cm (30 インチ ) 長く引き出
します。 露出し た部分か ら ラベルを剥が し 、 廃棄し ま す。
図 11 • 用紙を通す
15
1 4
1
上部ガ イ ド ・ ポ ス ト
2
上部 メ デ ィ ア ・ センサー ・ ト ラ ッ ク ・ ア セ ンブ リ
3
ラベル ・ ガイ ド ・ シェルフ ・ アセンブリ
4
ピンチ ・ ローラー・ アセンブリ
5
印刷ヘ ッ ド ・ アセンブ リ
6
剥離バー
7
ライナー
8
ラベル
2 3
5
6
7
8
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
16
用紙のセ ッ ト
8. 図 12 を参照して く だ さ い。 用紙 を内側の用紙ガ イ ド に揃え、用紙 と 用紙ガ イ ド が
軽く触れるよ うにします。
9. 図 12 を参照して く だ さ い。 プ リ ン ト ・ エン ジ ンの下で、 外側の用紙ガイ ドの真鋳
製のつま みナ ッ ト をつかみ、 外側の用紙ガ イ ド が用紙の端に軽 く 触れる よ う に、
用紙ガ イ ド の位置を調整 し ます。
図 12 • 外側の用紙ガ イ ド を調整する
1
2
1
外側の用紙ガ イ ド
2
用紙
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
用紙のセ ッ ト
10. 12 ページの図 7 を参照して く だ さ い。 ピンチ・ローラー・アセンブリ が閉じてロッ
クされるまで、 アセンブリを押し下げます。
11. 14 ページの図 10 を参照して ください。 印刷ヘ ッ ド ・ ラ ッ チが ロ ッ ク ・ ピ ンにかか
る ま で回転 し て、 印刷ヘッ ド ・ ア センブ リ を閉 じ ます。
12. 図 13 を参照して く ださい。 剥離 ロー ラー ・ ラ ッチ を 上げて、 剥離ロ ー ラ ー ・ アセ
ンブ リ が下に旋回す る よ う に し ます。
図 13 • 剥離ローラ ー ・ アセ ンブ リ を リ リースする
1
2
17
1
剥離ロ ー ラ ー ・ ラ ッ チ
2
剥離ロ ー ラ ー ・ ア セ ンブ リ
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
18
用紙のセ ッ ト
13. 図 14 を参照して く ださい。 剥離バーの周 り 、 プ ラ テ ン ・ ロー ラーの下、 剥離ロー
ラー ・ アセンブ リ の中に用紙ラ イ ナーを通し ます。
注記 • アプ リ ケータにエアー ・ チューブがある場合は、 エアー・ チューブと剥離
バーの間に用紙 ラ イ ナーを通 し て く ださ い。 メディア ・ ライナーをエア ・チュー
ブの上に通してはいけ ません。
図 14 • ライナーを通す
1
2
4
1
剥離バー
2
プラテン ・ ローラー
3
剥離ロ ー ラ ー ・ ア セ ンブ リ
4
下部ガ イ ド ・ ポ ス ト
14. 図 15 を参照して く ださい。 剥離 ロー ラー ・ アセン ブ リ を上に回転 させて、 閉じ た
3
状態で ロ ッ ク し ます。
図 15 • 剥離ロー ラ ー ・ アセ ン ブ リが閉 じ た状態
15. 図 14 を参照して く ださい。 下部のガ イ ド ・ ポス ト の下 と ア プ リ ケー タ の巻き取 り
スピンドルの回り に用紙ラ イナーを通します ( アプ リ ケータのユーザー・ ガイ ド
を参照 )。
16. 用紙ド ア を閉 じ ます。
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
リボンの装着
170PAX4 クイック ・ リファレンス ・ ガイド
リ ボ ン の装着
19
熱転写用紙では リ ボン を使用し ます (8 ページの
「リボン」
を参照 )。 リボンは、 外側
に コ ーテ ィ ン グがあ り 、 用紙の幅よ り 広い こ と が必須です。 リ ボ ン の幅が用紙の幅 よ
り も 狭い と 、 印刷ヘ ッ ド が完全に保護 されず、 印刷ヘッ ド の寿命 を短 く する おそれが
あります。
図 16 は、 右勝手設定のプ リ ン ト ・ エン ジ ンの用紙 コ ンパー ト メ ン ト 内にあ る リ ボン ・
システムの部品を示したものです。 左勝手設定のユニ ッ ト の部品は、 こ の図を鏡写し
にした配置になっています。 20 ページの図 17 は、 左右それぞれのプ リ ン ト ・ エ ン ジ
ンに リ ボンが装着された状態を示したものです。
図 16 • リ ボ ン のセ ッ ト に関連し た部品
1 2
1
リボン ・サプライ ・
スピンドル
2
リボン巻き取りスピンドル
3
上部 リ ボン ・ ガイ ド ・
ローラー
4
印刷ヘ ッ ド ・ ラ ッ チ
3
4
5
7
5
6
7
6
印刷ヘ ッ ド ・ アセンブ リ
ロック ・ピン
下部 リ ボン ・ ガイ ド ・
ローラー
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
20
リ ボ ン の装着
図 17 • リボンがセッ ト された状態
左勝手
右勝手
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
リ ボ ン の装着
注意 • 用紙やリ ボン を セ ッ ト する際には、 印字ヘ ッ ド やその他のプ リ ン タ 部品に接触す る
可能性のあ る 宝飾品類はすべて外 し て く ださ い。
リ ボン をセ ッ ト するには、 次の手順を実行 し ます。
1. 図 18 を参照して く だ さ い。 図が示す方向に リ ボン が回転す る よ う に リ ボン ・ ロー
ルを リ ボン ・ サプラ イ ・ ス ピン ドルにセッ ト し、 ロールをプ リ ン ト ・ エンジン ・
フレームの方向に押して安定させます。

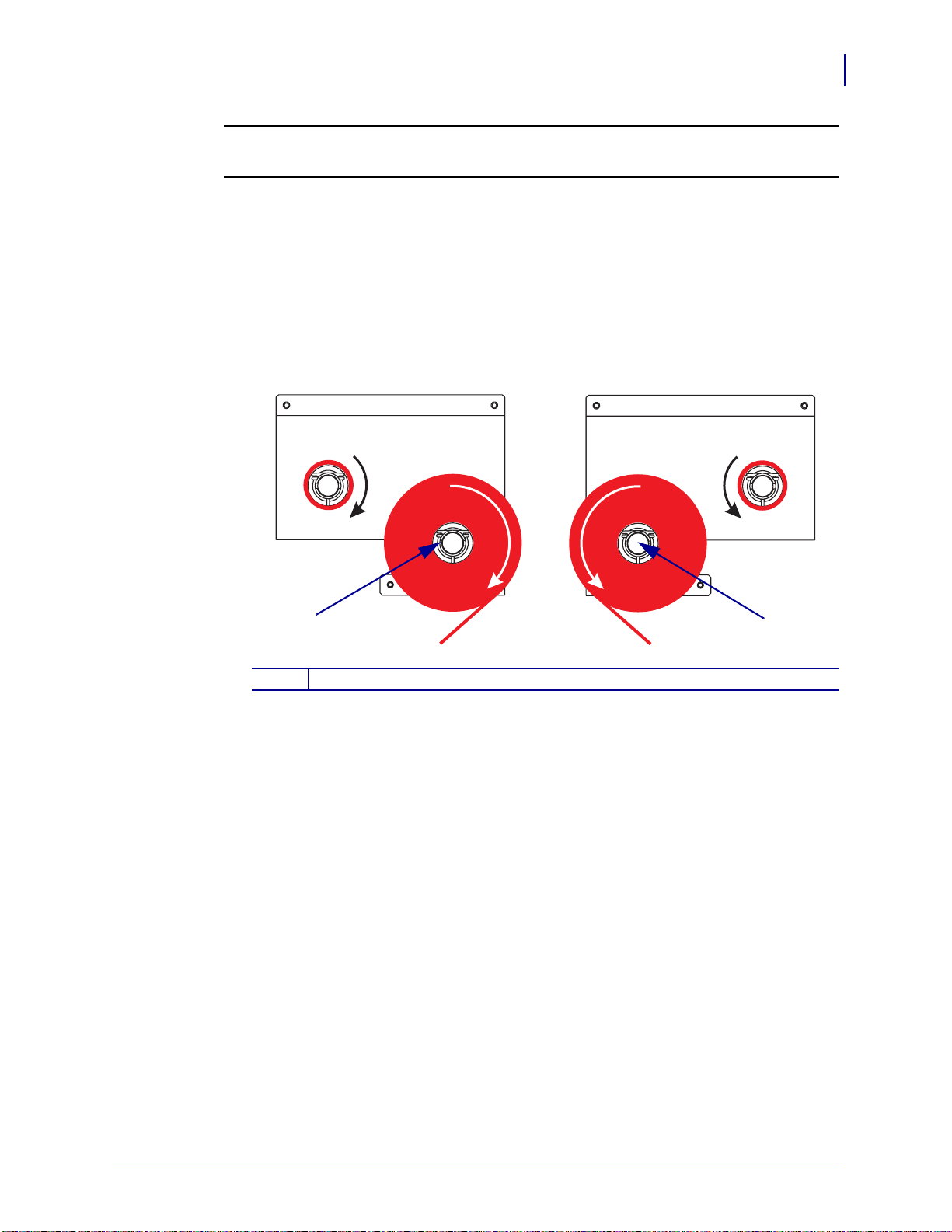

図 18 • リボンをリボン ・サプライ ・ スピンドルにセッ トする
左勝手 右勝手
21
1
1
リボンがセット されたリボン・サプライ・ スピンドル
1
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
22
リ ボ ン の装着
2. 図 19 を参照して く だ さ い。 印刷ヘッド・ラッチをロック・ピンから外して、印刷
ヘッ ド ・ アセンブリ を開きます。
図 19 • 印刷ヘ ッ ド ・ アセ ンブ リ を開 く
1
2
1
印刷ヘ ッ ド ・ ラ ッ チ
2
ロック ・ピン
3. 図 20 を参照して く だ さ い。 下部 リ ボ ン ・ ガ イ ド ・ ロ ー ラ ーの下に リ ボ ン を通 し ま
す。
4. 図 20 を参照して く ださ い。 プ リ ン ト ・ エン ジン の背面近 く に あ る リ ボ ン ・ セ ン
サーのすぐ下に リ ボン を通すよ う に し て く だ さ い。
図 20 • リ ボ ン ・ セ ンサーの下に リ ボ ン を通す
21
1
下部 リ ボン ・ ガイ ド ・ ロー ラ ー
2
リボン ・センサー
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
リ ボ ン の装着
5. 図 21 を参照して く ださ い。 印刷ヘ ッ ド ・ アセ ンブ リ の下か ら上部 リ ボ ン ・ ガ イ
ド・ローラーの周りにリボンを通します。
注意 • 印刷ヘ ッ ドは高温にな る ため、 火傷 を引き起こ す危険があ り ま す。 印字ヘ ッ ドが
冷却する まで時間 を お いて く だ さ い。
図 21 • 印刷ヘ ッ ド ・ アセ ンブ リ の下に リ ボ ン を通す
1
2
23
1
上部 リ ボン ・ ガイ ド ・ ロー ラ ー
2
印刷ヘ ッ ド ・ アセ ン ブ リ
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
24
リ ボ ン の装着
6. 図 22 を参照して く ださ い。 空にな った巻芯を リ ボン巻き取 り ス ピ ン ド ルに取 り
付け て、 巻芯を プ リ ン ト ・ エ ン ジン ・ フ レームの方向に押 し て安定 させま す。
7. 図 22 を参照して く ださ い。 粘着テープ ま たは ラベル を 使用 し て リ ボ ン の端を空
の巻芯に付け て、 図が示す方向に数回巻き ま す。 リボンがスピンドルに均等に巻
かれてい る こ と を 確認 し ま す。

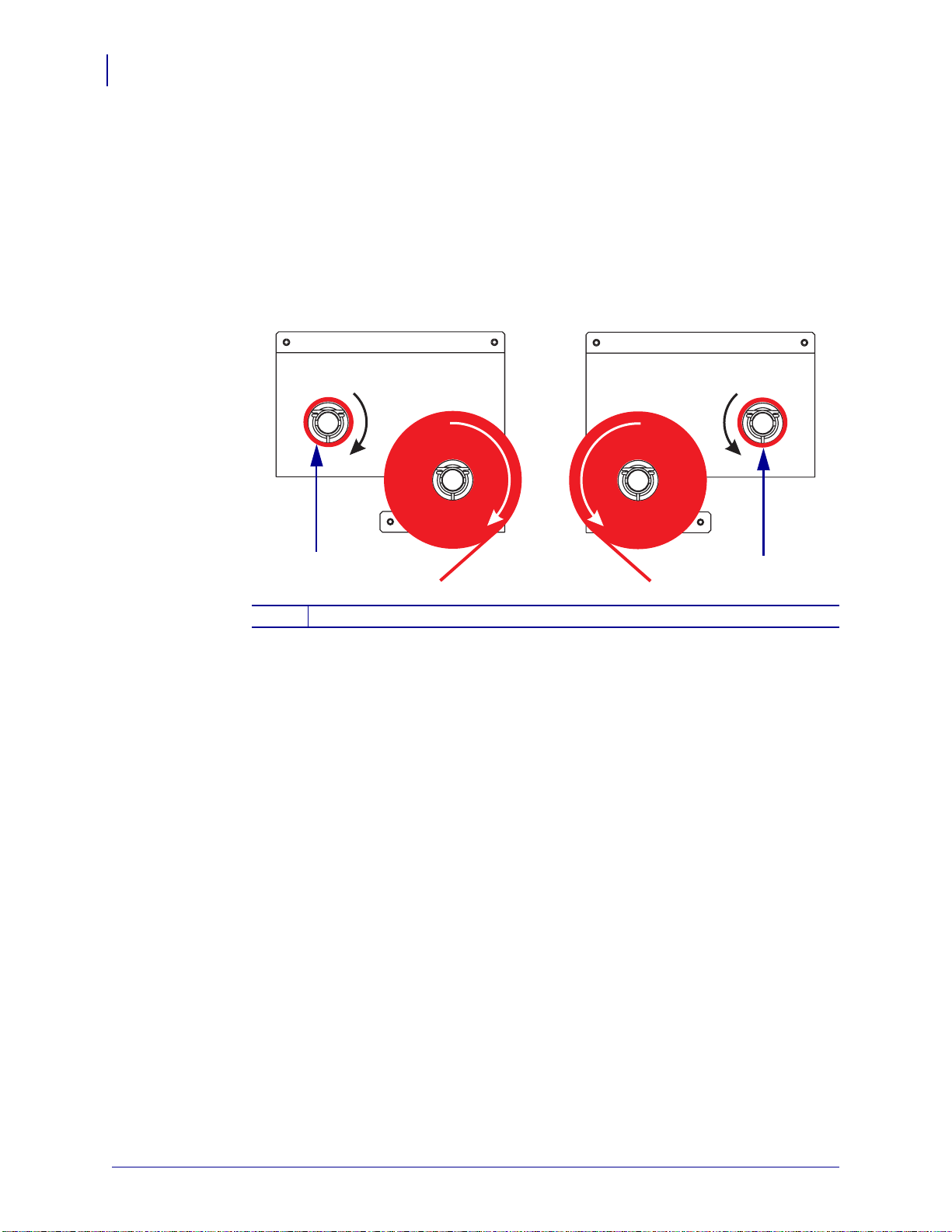

図 22 • リボンをリボン巻き取りスピンドルに取り付ける
左勝手 右勝手
1
1
空の巻芯を取 り 付けた リ ボ ン巻き取 り スピ ン ド ル
8. 22 ページの図 19 を参照して ください。 印刷ヘ ッ ド ・ ラ ッ チ を ロ ッ ク ・ ピ ンにセ ッ
1
ト し て、 印刷ヘッ ド ・ ア セ ンブ リ を閉 じ ます。
9. 用紙 ド アを閉じ ま す。
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
使用済みの リ ボンの取 り外し
使用済みの リ ボ ン を取 り 外すには、 次の手順を実行 し ます。
1. 用紙 ド アを開き ま す。
2. リボンがなくなっていますか?
リボン・ ダンサー 操作 ...
あり a. リボン・サプライ・スピンドルから空の巻芯を取り
なし
170PAX4 クイック ・ リファレンス ・ ガイド
使用済みの リ ボンの取 り 外 し
外します。 巻芯は、 リ ボン を装着する と きに リ ボ ン
巻き 取 り ス ピ ン ド ルで使用す るので と っておいて く
ださい。
b. 使用済み リ ボン と巻芯を リ ボン巻き 取 り ス ピン ド ル
から取り外します。
c. 19 ページの
「 リ ボ ン の装着」
の手順に従って、 新し
いリボンをセット します。
a. リボン巻き取りスピンドルの近くでリボンを切りま
す。
b. 使用済み リ ボン と巻芯を リ ボン巻き 取 り ス ピン ド ル
から取り外します。
c. 空の巻芯を用意し ま す。 必要に応じ て、 前の手順で
取り外した巻芯から使用済みリボンを取り除いて廃
棄します。
d. 24 ページの図 22 を参照して く だ さい。 空になった
巻芯を リボン巻き取りスピンドルに取り付けて、 巻
芯をプ リ ン ト ・ エンジン ・ フレームの方向に押して
安定 さ せます。
e. 19 ページの
「 リ ボ ン の装着」
の手順に従っ て、 残り
のリボンをリボン・サプライ・スピンドルに通しま
す。
f. 24 ページの図 22 を参照して く だ さ い。 粘着テープ
またはラベルを使用して リボンの端を空の巻芯に付
けて、 図が示す方向に数回巻 き ます。 リボンがスピ
ン ド ルに均等に巻かれてい る こ と を確認し ま す。
25
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
26
プ リ ン ト ・ エ ンジ ンの設定
プリント ・エンジンの設定
用紙 と リ ボ ン を セ ッ ト し た ら 、 コ ン ト ロール ・ パネルを使用し て、 アプ リ ケーシ ョ ン
のプ リ ン ト ・ エンジン ・ パラ メータ を設定でき ます。
重要 • 印刷条件に よ っ て は、 印字速度、 濃度、 印字モー ド な どの印刷パ ラ メ ー タ の
調整が必要 と なる 場合があ り ます。 以下の よ う な例が挙げら れます。
• 高速で印刷す る場合
• 用紙を剥離する場合
• 薄型ラ ベル、小型ラベル、合成ラ ベル、コ ーテ ィ ン グ ・ ラベルな ど を使用する 場合
印字品質は こ れ ら の例以外に も さ まざ ま要因に左右 さ れ る た め、 テ ス ト を実行 し、
アプ リ ケーシ ョ ンに最適なプ リ ンタ設定と 用紙の組み合わせを決定し て くだ さ い。
こ の組み合わせが不適切だ と 、 印字品質や印字速度が損なわれた り 、 希望する印字
モー ド でプ リ ン ト ・ エ ンジ ン が正 し く 機能し な く な る可能性が あ り ます。
セ ッ ト ア ッ プ ・ モー ド に切り 替えるには、 次の手順を実行し ます。
1. コント ロール ・パネルの SETUP/EXIT ( セッ トアップ / 終了 ) ボタンを押します。
2. NEXT ( 次へ ) ボタンまたは PREVIOUS ( 前へ ) ボタンを押して、パラメータをスク
ロールします。
セ ッ ト ア ッ プ ・ モー ド を終了す るには、 次の手順を実行 し ます。
1. SETUP/EXIT ( セッ トアップ / 終了 ) ボタンを押します。
LCD に「
2. 右向 き ま たは左向き の楕円ボ タ ン を押 し て、 オプ シ ョ ン を保存し ま す ( 表 4)。
ﾃﾞﾌｫﾙﾄ _ ﾑｾﾝ LAN
ﾍﾝｺｳｦ _ ﾎｿﾞﾝ」 と い う メ ッ セージ が表示さ れます。
表 4 • セ ッ ト ア ッ プ ・ モー ド 終了時の保存オ プ シ ョ ン
LCD
ｶｸﾃｲ
ｲﾁｼﾞ _ ﾎｿﾞﾝ
ｷｬﾝｾﾙ
ｾｯﾃｲ _ ｼｮｷｶ
ｾｯﾃｲ _ ｻｲﾖﾐｺﾐ
説明
電源がオフになった後も値がプ リ ン ト ・ エンジ ンに保存
されます。
電源がオフ に な る まで変更が保存さ れます。
SETUP/EXIT (セッ トアップ/終了) ボタンを押してから行っ
たすべての変更を取り消します。 ただし、 濃度と切り取
り 設定に行われた変更は取 り 消されません。
ネ ッ ト ワー ク 設定以外のすべて のパ ラ メ ー タ を工場出荷
時のデフ ォル ト 値に戻し ます。
注記 • 工場出荷時のデ フ ォル ト 値を読み込む と 、プ
リント ・エンジンの自動キャリブレートが実行さ
れます。
最後に永久保存 さ れた値が読み込 ま れます。
有線 と 無線のネ ッ ト ワー ク 設定を工場出荷時のデ フ ォル
ト値に戻します。
3. NEXT ( 次へ ) ボ タ ン を押 し て、 表示 さ れてい る 選択肢 を選び ま す。
設定 と キ ャ リ ブレー ト 手順が終了す る と 、 「
示されます。
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
ﾌﾟﾘﾝﾀ _ ﾚﾃﾞｨ」というメッセージが表
設定ラ ベルの印刷
用紙 と リ ボ ン ( 必要な場合 ) をセ ッ ト し た ら 、 プ リ ン ト ・ エ ン ジ ン の現在の設定の記
録 と し て設定 ラ ベルを印刷 し ます。 ラベルは、 印刷に関する問題をト ラブルシュー
ティングするときのためにとっておいてください。
設定ラ ベルを印刷す る には、 次の手順を実行し ます。
1. コント ロール ・パネルの SETUP/EXIT ( セッ トアップ / 終了 ) ボタンを押します。
2. NEXT ( 次へ ) ボタンまたは PREVIOUS ( 前へ ) ボタンを押して、「ﾘｽﾄ _ ｾｯﾃｲ」が表
示されるまでパラ メータをス クロールします。
3. 右向 き楕円ボ タ ン を押 し て印刷を確認 し ます。
設定ラ ベルが印刷さ れます ( 図 23)。
170PAX4 クイック ・ リファレンス ・ ガイド
図 23 • 設定ラ ベル
27
プ リ ン ト ・ エ ンジ ンの設定
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
28
プ リ ン ト ・ エ ンジ ンの設定
ネ ッ ト ワーク設定 ラ ベルの印刷
プリント ・サーバを使用している場合には、プリンタをネットワークに接続した後で
ネ ッ ト ワー ク 設定 ラ ベルを印刷で き ま す。
ネ ッ ト ワー ク 設定ラ ベルを印刷す るには、 次の手順を実行 し ます。
1. コント ロール ・パネルの SETUP/EXIT ( セッ トアップ / 終了 ) ボタンを押します。
2. NEXT ( 次へ ) ボタンまたは PREVIOUS ( 前へ ) ボタンを押して、「ﾘｽﾄ _ ﾈｯﾄﾜｰｸ」が
表示 さ れ る までパ ラ メ ータ を ス ク ロールし ます。
3. 右向 き楕円ボ タ ン を押 し て印刷を確認 し ます。
ネ ッ ト ワー ク 設定 ラ ベルが印刷 さ れます ( 図 24)。 ワイヤレス・プリント ・サーバ
が イ ン ス ト ール さ れてい ない場合は、 ラ ベルのワ イヤレ ス の部分は印刷 さ れませ
ん。
図 24 • ネ ッ ト ワーク 設定 ラベル
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
パラ メ ー タ の表示または変更
表 5 は、 プ リ ン ト ・ エンジ ン のパラ メ ータ のサブセ ッ ト を、 セ ッ ト ア ッ プ ・ モー ド に
切り替えた後で
す。 このプロセスでは、
PREVIOUS ( 前へ ) ボ タ ンを押すと サ イ クル内の前のパ ラ メータ に戻 り ます。 パラメー
タが変更されると、値がプリ ン ト ・エンジンで現在アクティブになっているものとは
異なる こ と を示すアステ リ ス ク (*) がデ ィ ス プ レ イ の左上隅に表示 さ れます。
NEXT ( 次へ ) ボタンを押したときに表示される順番で示したもので
表 5 • プリント ・ エンジンのパラメータ
170PAX4 クイック ・ リファレンス ・ ガイド
プ リ ン ト ・ エ ンジ ンの設定
NEXT ( 次へ ) ボタンを押すと次のパラメータに進み、
29
パラ メ ータ
ｲﾝｼﾞ _ ﾉｳﾄﾞ
- 4.0 +
ｲﾝｼﾞ _ ｿｸﾄﾞ
50.8 MM/SEC
操作 / 説明
印字濃度の調整
印刷が薄すぎ る場合、 ま たは印刷 さ れた領域に空白が見 られ る場合
には、 濃度を高 く し ます。 印刷が濃すぎ る場合、 ま たは印刷 さ れた
領域がに じ んでいる 場合には、濃度 を 低 く し ます。 濃度の設定は、 ド
ライバまたはソフト ウェアの設定によって変更できる場合もありま
す。
重要 • 濃度は、 良好な印字品質を 得 る た めに設定可能な最低値に設
定して ください。 濃度の設定が高すぎ る と 、イ ン ク がに じ んだ り 、 リ
ボンが焼け付いてしま った り、 印刷ヘッ ド の磨耗を早めてし ま う場
合があ り ます。
• 右向き 楕円ボ タ ン を押す と 濃度が高 く な り ま す。
• 左向き 楕円ボ タ ン を押す と 濃度が低 く な り ま す。
デフォル ト : +4.0
範囲 : 00.0 ～ +30.0
印字速度の調整
• 右向き 楕円ボ タ ン を押す と 値が増加し ます。
• 左向き 楕円ボ タ ン を押す と 値が減少し ます。
デフォル ト :50.8 MM/SEC
範囲 : 50.8 ～ 304.8 MM/SEC (203 dpi の場合 )、50.8 ～ 203.2 MM/SEC
(300 dpi の場合 )
ｽﾘｭｰ _ ｿｸﾄﾞ
152.4 MM/SEC
ﾊﾞｯｸﾌｨｰﾄﾞ _ ｿｸﾄﾞ
50.8 MM/SEC
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
ス リ ュ ー速度の調整
• 右向き 楕円ボ タ ン を押す と 値が増加し ます。
• 左向き 楕円ボ タ ン を押す と 値が減少し ます。
デフォル ト :152.4 MM/SEC
範囲 : 25.4 ～ 304.8 MM/SEC
バックフィード速度の調整
• 右向き 楕円ボ タ ン を押す と 値が増加し ます。
• 左向き 楕円ボ タ ン を押す と 値が減少し ます。
デフォル ト :50.8 MM/SEC
範囲 : 25.4 ～ 304.8 MM/SEC
170PAX4 クイック ・ リファレンス・ ガイド
30
プ リ ン ト ・ エ ンジ ンの設定
表 5 • プリント ・ エンジンのパラメータ ( 続き )
パラ メ ータ
ｷﾘﾄﾘ _ ﾓｰﾄﾞ +000
- +
ｲﾝｼﾞ _ ﾓｰﾄﾞ
ｷﾘﾄﾘ _ ﾓｰﾄﾞ
ﾖｳｼ _ ﾀｲﾌﾟ
ｷﾞｬｯﾌﾟ _ ｱﾘ
操作 / 説明
切り取り位置の調整
印刷後に切 り 取 り /剥離バーの上に く る 用紙の位置を指定 し ます。 正
数を指定す る と用紙は外に移動 し 、 負数を指定す る と 用紙は中に移
動します。
楕円ボ タ ン を押すたびに、切 り 取 り 位置が 4 ド ッ ト 行分移動し ま す。
• 右向き 楕円ボ タ ン を押す と 値が増加し ます。
• 左向き 楕円ボ タ ン を押す と 値が減少し ます。
デフォル ト : +0
範囲 : -120 ～ +120
印字モー ド の選択
印字モー ド 設定は、 使用する用紙の給紙方法を プ リ ン ト ・ エン ジ ン
に指定し ます。
• どちらかの楕円ボタンを押して、 選択を表示します。
デフォル ト : ｷﾘﾄﾘ _ ﾓｰﾄﾞ
選択肢 : ｷﾘﾄﾘ _ ﾓｰﾄ、 ﾏｷﾄﾘ _ ﾓｰﾄﾞ、 ｱﾌﾟﾘｹｰﾀ _ ﾓｰﾄﾞ
用紙タ イプの設定
使用する 用紙の タ イ プ をプ リ ン ト ・ エン ジ ンに指定 し ま す。 単票用
紙を選択し ている場合、 プ リ ン ト ・ エンジンは用紙をフ ィード して
ラベルの長さ ( ラベル間のギャップ、 カッ ト ラ イン、 または穴の 2
つの認識済み整合点間の距離 ) を算出し ます。 連続用紙を選択する
場合は、 ラ ベル ・ フ ォ ーマ ッ ト に ラ ベルの長 さ を指定する 必要があ
ります (ZPL または ZPL II を使用している場合は
• どちらかの楕円ボタンを押して、 選択を表示します。
デフォル ト : ｷﾞｬｯﾌﾟ _ ｱﾘ
選択肢 : ﾚﾝｿﾞｸｼ、 ｷﾞｬｯﾌﾟ _ ｱﾘ
^LLxxxx)。
ｾﾝｻｰ _ ﾀｲﾌﾟ
ﾄｳｶｼｷ
ｲﾝｼﾞ _ ﾎｳｼｷ
ﾈﾂﾃﾝｼｬ
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
センサー ・ タイプの設定
ラベルがギャ ップ、 カッ ト ラ イ ン、 または穴で区切られている透過
式用紙 と 、 裏側に黒い レ ジ ス ト レ ーシ ョ ン ・ マー ク が印字 された用
紙のいずれを使用す る かを プ リ ン ト ・ エ ンジ ンに指示 し ます。
• どち ら かの楕円ボ タ ンを押し て、 他の選択肢を表示し ます。
デフォル ト : ﾄｳｶｼｷ
選択肢 : ﾄｳｶｼｷ、 ﾊﾝｼｬｼｷ
印字方式の選択
使用する 印刷 メ ソ ッ ド を印刷エン ジ ンに指示 し ま す。 熱転写モー ド
( リボンが必要) またはダイレ ク ト ・サーマル・ モード ( リボンが不
要 )。
• どちらかの楕円ボタンを押して、 選択を表示します。
デフォル ト : ﾈﾂﾃﾝｼｬ
選択肢 : ﾈﾂﾃﾝｼｬ、 ﾀﾞｲﾚｸﾄ _ ｻｰﾏﾙ
注記 • リボンを使用しているときにダイレクト ・サーマルを
選択する と 、 プ リ ン ト ・ エン ジン でエ ラ ーが発生 し ま すが、
印刷は継続 さ れ ま す。
170PAX4 クイック ・ リファレンス ・ ガイド
表 5 • プリント ・ エンジンのパラメータ ( 続き )
31
プ リ ン ト ・ エ ンジ ンの設定
パラ メ ータ
ｲﾝｼﾞ _ ﾊﾊﾞ
168 0/8 MM +
ｻｲﾀﾞｲ_ﾖｳｼﾁｮｳ
-39.0 IN 988 MM+
操作 / 説明
印字幅の設定
プ リ ン ト ・ エ ンジ ンで指定 さ れた解像度で印字が可能な ラ ベルの幅
を指定し ます。
表示 さ れた値の変更 :
1. カー ソ ル を 移動す るには、 左向き楕円ボ タ ン を押 し ます。
2. 桁の値を増加する には、 右向き楕円ボ タ ンを押 し ます。
測定単位の変更 :
1. 測定単位がア ク テ ィ ブに な る まで左向 き 楕円ボ タ ン を押 し ま
す。
2. 右向き 楕円を押し て、 別の測定単位 (mm、インチ、またはドット )
に切り 替えま す。
デフォル ト : 168 0/8 mm (203 dpi プリント ・エンジンの場合)、
168 0/12 mm (300 dpi プリント ・エンジンの場合)
注記 : 幅の指定が狭すぎ る と 、 ラベルの一部が用紙に印刷さ れない
場合があ り ます。 幅の設定が広すぎ る と 、 フ ォ ーマ ッ ト ・ メ モ リ を
浪費し 、 ラ ベル外のプ ラ テ ン ・ ロー ラー上に印刷がはみ出 る可能性
があ り ます。
^POI ZPL II コマンドを使用してイ メージが反転され
ている 場合、 こ の設定は ラ ベル ・ フ ォーマ ッ ト の縦位置に影響を 及
ぼす可能性が あ り ます。
最大 ラ ベル長の設定
最大 ラ ベル長はキ ャ リ ブレーシ ョ ン処理で使用 さ れま す。 ラベル間
のギャ ップはラベル長の一部とみなされます。
こ の値は常に、 使用す る ラ ベルの長 さ よ り も 少な く と も 25.4 mm (1
インチ ) 長くなるよ うに設定してください。 たとえば、 ラベル間の
ギャップも含めたラベル長が 126 mm (5 インチ ) の場合、 こ のパ ラ
メータは 152 mm (6.0 インチ ) に設定し ます。 ラベル長よ り 小さい値
を設定する と 、 連続用紙がセ ッ ト されて い る と みな さ れ、プ リ ン ト ・
エンジンはキャリブレートできなくなります。
• 値を増加する には、 右向き楕円ボ タ ンを押 し ます。
• 値を減少さ せる には、 左向き楕円ボ タ ンを押 し ます。
デフォル ト : 988 mm (39.0 インチ)。
範囲 : 値は 25.4 mm (1 インチ) 単位で調整可能です。
ﾘｽﾄ _ ﾌｫﾝﾄ
ﾊｯｺｳ
• 右向き 楕円ボ タ ン を押 し て、 プ リ ン ト ・ エ ンジ ンの RAM、フラッ
シュ ・ メモリ、 オプシ ョンの PCMCIA フォント ・カードなどに格
納 さ れた標準 フ ォン ト と オプシ ョ ン ・ フ ォ ン ト を リ ス ト し た ラ ベ
ルを印刷し ます。
バーコー ド の リ ス ト
フォントのリ スト
ﾘｽﾄ _ ﾊﾞｰｺｰﾄﾞ
ﾊｯｺｳ
• 右向き 楕円ボ タ ン を押し て、 プ リ ン ト ・ エ ン ジ ン内の使用可能な
バー ・ コー ド を リ ス ト し た ラ ベルを印刷 し ます。 バー ・ コ ー ド は、
RAM、フラッシュ・メモリ、またはオプションの PCMCIA カー
ド な どに格納 さ れてい ます。
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
32
プ リ ン ト ・ エ ンジ ンの設定
表 5 • プリント ・ エンジンのパラメータ ( 続き )
パラ メ ータ
ﾘｽﾄ _ ｲﾒｰｼﾞ
ﾊｯｺｳ
ﾘｽﾄ _ ﾌｫｰﾏｯﾄ
ﾊｯｺｳ
ﾘｽﾄ _ ｾｯﾃｲ
ﾊｯｺｳ
ﾘｽﾄ _ ﾈｯﾄﾜｰｸ
ﾊｯｺｳ
ｽﾍﾞﾃﾉﾘｽﾄ _ ﾊｯｺｳ
ﾊｯｺｳ
操作 / 説明
イメージのリスト
• 右向き 楕円ボ タ ン を押 し て、 プ リ ン ト ・ エ ンジ ンの RAM、フラッ
シ ュ ・ メ モ リ 、 ま たはオプシ ョ ンの メ モ リ ・ カー ド に格納 さ れて
い る 使用可能な イ メ ージ を リ ス ト し た ラベル を 印刷 し ます。
フォーマッ トのリ ス ト
• 右向き 楕円ボ タ ン を押 し て、 プ リ ン ト ・ エ ンジ ンの RAM、フラッ
シ ュ ・ メ モ リ 、 ま たはオプシ ョ ンの メ モ リ ・ カー ド に格納 さ れて
い る 使用可能な フ ォーマ ッ ト を リ ス ト し た ラ ベル を 印刷 し ま す。
セッ トアップのリ ス ト
• 右向き 楕円ボ タ ン を押し て、 現在のプ リ ン ト ・ エ ンジ ンの設定を
リストした設定ラベルを印刷します。
ネッ ト ワーク設定のリ ス ト
• 右向き楕円ボ タ ン を押 し て、 イ ン ス ト ールさ れてい る プ リ ン ト ・
サーバの設定を リ ス ト したネ ッ ト ワー ク 設定 ラベル を 印刷 し ま
す。
すべて の設定の リ ス ト
• 右向き 楕円ボ タ ン を押 し て、 使用可能な フ ォ ン ト 、 バー ・ コー ド 、
イメージ、およびプリント ・エンジンとネットワークの現在の設
定を リ ス ト したラベルを印刷します。
ｹﾞﾝｺﾞ
ENGLISH
表示言語の選択
こ のパ ラ メ ータ を使用す る と 、 コ ン ト ロ ール ・ パネル LCD に表示さ
れる 言語 を変更で き ます。
• 右向き ま たは左向き の楕円ボ タ ン を押し て、 他の選択を表示 し ま
す。
デフォル ト : ENGLISH
選択肢 : ENGLISH、ESPANOL、FRANCAIS、DEUTSCH、ITALIANO、
NORSK、 PORTUGUES、 SVENSKA、 DANSK、 ESPANOL2、
NEDERLANDS、 SUOMI、ニホンゴ、カスタム
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
クリーニングのスケジュール
クリーニングのスケジュール
推奨 さ れ る ク リ ーニ ン グの ス ケ ジ ュ ールは、 表 6 に示されています。 特殊な手順につ
いてはこ の後のページを参照し て く だ さ い。
注意 • 記載さ れている ク リ ーニ ング溶液だ け を使用 し て く だ さ い。 Zebra では、 このプ リ
ン タ に、 それ以外のク リ ーニン グ液 を使用 し たために発生 し た損傷に対 し ては責任を負い
かねま す。
表 6 • 推奨さ れる プ リ ン タ ・ ク リ ーニ ン グ ・ スケ ジ ュ ール
部位 方法 頻度
印字ヘ ッ ド 溶剤 * こ れ ら の手順は次の時期に実行し ます。
ﾍｯﾄﾞﾉｸﾘｰﾆﾝｸﾞ」のメッセージが表示されたと
プラテン ・ ローラー 溶剤*
透過式用紙セ ンサー 空気ブ ロー
反射式用紙セ ンサー 空気ブ ロー
用紙経路 溶剤 *
リ ボン ・ セン サー 空気ブ ロー
• 「
き。
• ダ イ レ ク ト ・ サーマル印字モー ド : ラベルの全
ロールまたは 150 m (500 フィート ) の折 り 畳み用
紙を使用し た後。
• 熱転写印字モー ド : 1 ロールの リボン (450 m また
は 1500 フィート ) を使用した後。
33
ドア・オープン・センサー 空気ブロー 月 1 回
切り取り / 剥離バー 溶剤 *
* Zebra 製の予防メ ン テナン ス ・ キ ッ ト ( パーツ番号 47362)、または 90% イソプロピル・アルコー
ルと 10% 脱イ オン水を含む溶液を 使用 し て く だ さ い。
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
34
クリーニングのスケジュール
印刷ヘ ッ ド と プ ラ テン ・ ローラ ーのク リーニング
印刷ヘ ッ ド と プ ラ テ ン ・ ロ ーラ ーの ク リ ーニ ン グは、 33 ページの表 6 に示すス ケ
ジュールに従って行います。 印字品質にむら があ る と き、 た と えば空白や薄みが見 ら
れる よ う な場合には、 印刷ヘ ッ ド の ク リ ーニ ン グの回数を増や し て く だ さ い。 プラテ
ン ・ ロー ラ ーのク リ ーニン グは、 用紙の動き に問題があ る と きに行っ て く だ さ い。
注意 • 印刷ヘ ッ ドは高温にな る ため、 火傷 を引き起こ す危険があ り ま す。 印刷ヘ ッ ドが冷
却する まで時間をおいて く だ さ い。
注意 • 回路基板や印字ヘ ッ ド な どの静電気に敏感な コ ンポーネン ト を取 り 扱 う 際は、 静電
気に対する適切な安全対策を講じ て く だ さ い。
注意 • 用紙やリ ボン を セ ッ ト する際には、 印字ヘ ッ ド やその他のプ リ ン タ 部品に接触す る
可能性のあ る 宝飾品類はすべて外 し て く ださ い。
印刷ヘ ッ ド と プ ラ テ ン ・ ロー ラーの ク リーニ ングは、 次の手順に従っ て く だ さい。
1. プリント ・エンジンをオフ (O) にします。
2. 図 25 を参照して く だ さ い。 印刷ヘッド・ラッチをロック・ピンから外して、印刷
ヘッ ド ・ アセンブリ を開きます。
図 25 • 印刷ヘ ッ ド ・ アセ ンブ リ を開 く
1
2
1
印刷ヘ ッ ド ・ ラ ッ チ
2
ロック ・ピン
3. 用紙 と リ ボ ン をプ リ ン ト ・ エ ンジ ン か ら 取 り 外 し ま す。
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
170PAX4 クイック ・ リファレンス ・ ガイド
クリーニングのスケジュール
4. 図 26 を参照して く だ さ い。 予防 メ ン テナン ス ・ キ ッ ト ( パーツ番号 47362)、また
は 90% イソプロピル・アルコールと 10% 脱 イ オ ン水 を含む溶液を綿棒にふ く ま
せて、 印刷エレ メ ン ト を端から端まで拭き取って く だ さ い。 溶剤が蒸発する ま で
お待ち く だ さ い。
図 26 • 印刷ヘ ッ ド と プ ラ テ ン ・ ロー ラーの ク リ ーニ ン グ ( 右勝手ユニ ッ ト の場合 )
1 2
35
3
1
印刷ヘ ッ ド のエ レ メ ン ト ( グレーの細片)
2
綿棒
3
プラテン ・ ローラー
5. アル コ ールを湿 ら せた毛羽立ちの な い布を使用 し て、 プ ラ テ ン ・ ロー ラ ー と その
他のロー ラ ーを洗浄し て く ださ い。 ロー ラーは回転 さ せなが ら洗浄 し ます。
6. リ ボン と 用紙 を セ ッ ト し直 し ます ( 使用す る場合 )。
7. プリント ・エンジンをオン (I) にします。
注記 • こ の手順 を実行 し て も印字品質が改善 さ れない場合は、 Save-a-Printhead ク
リーニング・ フィルムを使用して印刷ヘッドをク リーニングしてください。 詳細に
ついては、 Zebra 公認の販売代理店にお問い合わせ く だ さ い。
2007/8/7 170PA X4 クイック ・ リファレンス・ ガイド 57517L-072 改訂 A
170PAX4 クイック ・ リファレンス・ ガイド
36
クリーニングのスケジュール
メモ • _____________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
57517L-072 改訂 A 170PAX 4 クイック ・ リファレンス・ ガイド 2007/8/7
Loading...
