170PA X 4 Guía de referencia rápida
Esta guía brinda instrucciones básicas para la carga y operación de su impresora. Para obtener
información adicional, consulte la Guía del usuario.
Contenido
Vista exterior de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Panel de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Botones del panel de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Luces (LED) indicadoras del panel de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Cinta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Cargar el papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Cargar cinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Extraer la cinta usada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Configurar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

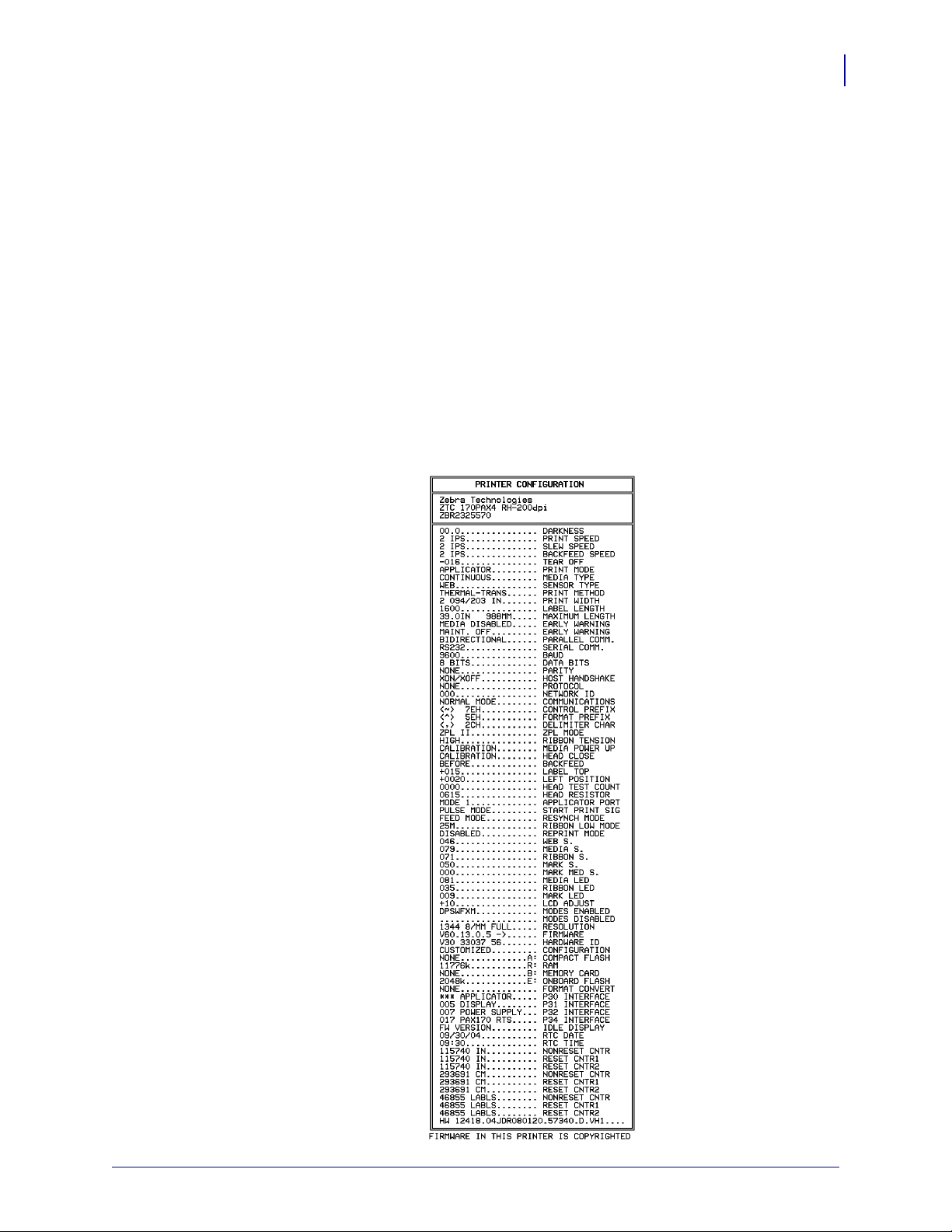

Imprimir una etiqueta de configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Imprimir una etiqueta de configuración de red. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Ver o cambiar parámetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Programa de limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

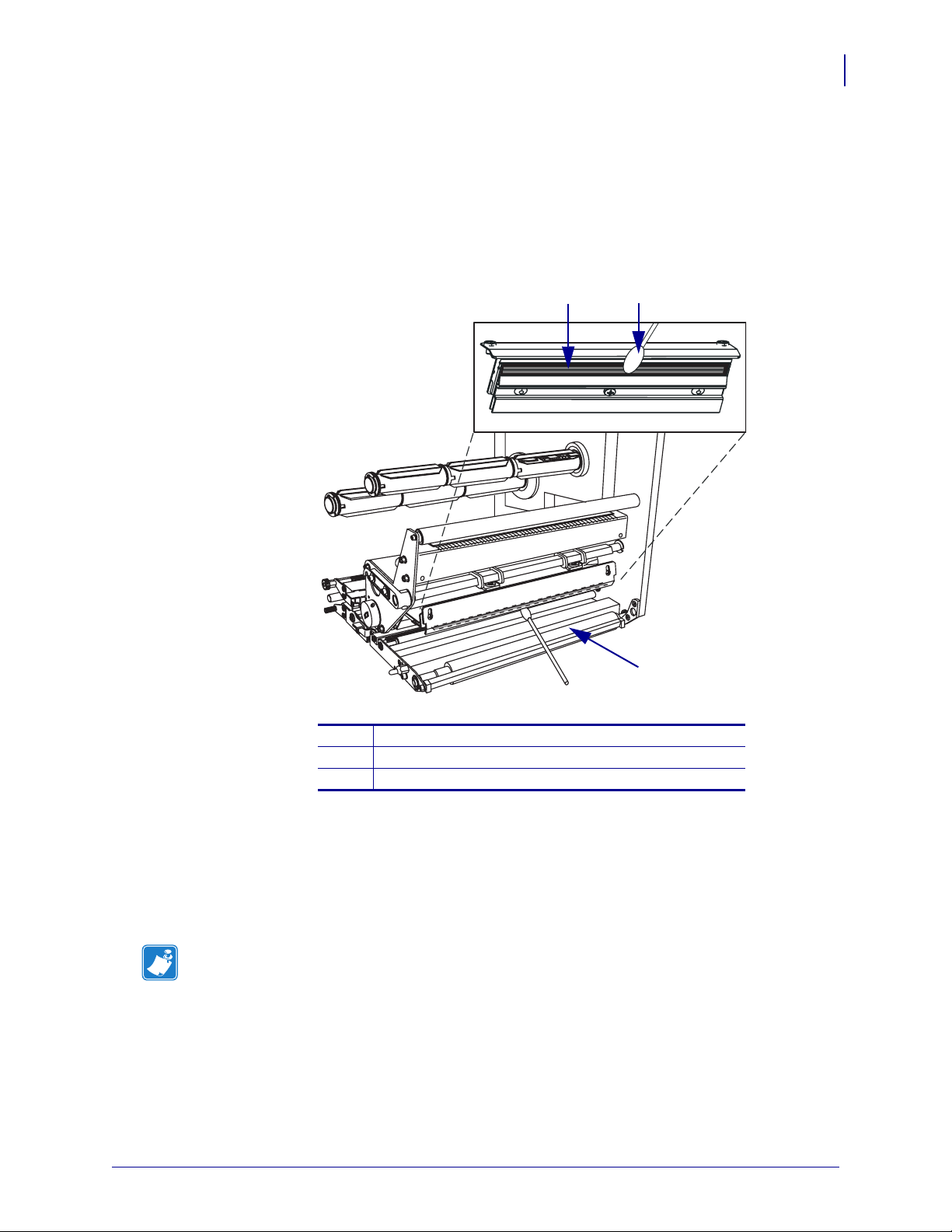

Limpiar el cabezal de impresión y el rodillo portapapeles . . . . . . . . . . . . . . . . . . . . . . 34
© 2007 ZIH Corp. Todos los nombres y números de productos son marcas comerciales
de Zebra, y Zebra y el logotipo Zebra son marcas comerciales registradas de ZIH Corp.
Todos los derechos reservados.
57517L-042 Rev. A
10/08/2007
170PAX4 Guía de referencia rápida
2
Vista exterior de la impresora
Vista exterior de la impresora
Hay dos configuraciones de impresoras disponibles: las impresoras derechas (el sentido del
papel es de izquierda a derecha, Figura 1) y las impresoras izquierdas (el sentido del papel es
de derecha a izquierda, Figura 2).
Figura 1 • Impresora derecha
2
1
3
Figura 2 • Impresora izquierda
2
3
1
Puerta del compartimiento del papel
1
Panel de control
2
Cubierta del compartimiento de componentes electrónicos
3
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
Panel de control
Todos los controles e indicadores de la impresora están ubicados en el panel de control
(Figura 3). El interruptor de alimentación eléctrica de la impresora está ubicado al costado del
panel de control.
170PAX4 Guía de referencia rápida
Figura 3 • Panel de control (impresora derecha)
Panel de control
3
1
Interruptor de alimentación eléctrica
1
Botones
2
Pantalla de cristal líquido (LCD)
3
Luces/LED
4
3 242
Botones del panel de control
Los botones del panel de control se describen en la Tab la 1.
Tabla 1 • Botones del panel de control
Botón Descripción/Función
BLACK OVALS (ÓVALOS
NEGROS)
PREVIOUS (ANTERIOR) Este botón permite el desplazamiento de la pantalla LCD al parámetro
NEXT (SIGUIENTE) Este botón permite el desplazamiento de la pantalla LCD al parámetro
SETUP/EXIT
(CONFIGURACIÓN/SALIDA)
PAUSE (PAUSA) Este botón detiene y reinicia el proceso de impresión o elimina los
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
Los dos óvalos negros se utilizan para cambiar los valores de un
parámetro que se está visualizando en la pantalla LCD. Los usos
comunes son: el aumento y la disminución de un valor, la respuesta sí
o no, la indicación de ENCENDIDO o APAGADO y el
desplazamiento por las opciones.
anterior.
siguiente.
Este botón permite el ingreso al modo configuración y la salida del
mismo.
mensajes de error y borra el contenido de la pantalla LCD. Si se está
imprimiendo una etiqueta, ésta se completará antes de que termine el
proceso de impresión. Cuando la impresora está en pausa, la luz de
PAUSE está ENCENDIDA.
170PAX4 Guía de referencia rápida
4
Panel de control
Tabla 1 • Botones del panel de control (Continuación)
Botón Descripción/Función
CANCEL (CANCELAR) El botón CANCEL (CANCELAR) funciona sólo en el modo Pausa. Si
presiona
CANCEL (CANCELAR), tiene los siguientes efectos:
• Se cancelará el formato de etiqueta que se está imprimiendo
actualmente.
• Si no se está imprimiendo ningún formato de etiqueta, se cancelará
el siguiente formato que se va a imprimir.
• Si no hay ningún formato de etiqueta en espera de impresión, se
ignorará la acción del botón
CANCEL (CANCELAR).
Para borrar toda la memoria de formato de etiqueta de la impresora,
presione y mantenga presionado
CANCEL hasta que se apague la luz
de DATA (DATOS).
FEED (ALIMENTACIÓN) Carga una etiqueta en blanco.
• Si la impresora está inactiva o en pausa, la etiqueta se carga
inmediatamente.
• Si la impresora está imprimiendo, la etiqueta se cargará una vez que
se imprima el trabajo actual.
CALIBRATE (CALIBRAR)
CALIBRATE (CALIBRAR) funciona sólo en el modo Pausa. Presione
CALIBRATE para volver a calibrar el papel a fin de obtener una
longitud de papel adecuada, para configurar el tipo de papel
(continuo/no continuo) y para configurar el método de impresión
(térmico directo/transferencia térmica).
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
Luces (LED) indicadoras del panel de control
Las luces del panel de control se describen en la Tabla 2.
Tabla 2 • Luces del panel de control
170PAX4 Guía de referencia rápida
Panel de control
5
LED
POWER
(ALIMENTACIÓN
ELÉCTRICA)
(Verde)
PAUSE (PAUSA)
(Amarillo)
DATA (DATOS)
(Verde)
APAGADO
indica que
La impresora está
APAGADA o no
hay alimentación
eléctrica hacia la
ENCENDIDO indica que
El interruptor de alimentación eléctrica
está ENCENDIDO y se está
suministrando alimentación eléctrica a la
impresora.
impresora.
Operación normal. Una de las siguientes opciones:
• La impresora está en pausa debido a
una condición de error (error del
cabezal de impresión, de la cinta o del
papel). Por lo general, también se
enciende otro LED.
• Se presionó el botón
PAUS E.
• Se solicitó una pausa desde el puerto
del Aplicador.
• Se recibió una pausa como parte del
formato de etiqueta.
No se está
recibiendo ni
procesando ningún
Se están procesando los datos o se está
llevando a cabo la impresión. No se está
recibiendo ningún dato.
dato.
INTERMITENTE
indica que
—
—
La impresora está
recibiendo datos
desde la
computadora
central o está
enviando
información de
estado a la
computadora
central.
MEDIA (PAPEL)
(Amarillo)
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
Operación normal.
El papel está
cargado
correctamente.
Sin papel. (La impresora está en pausa,
se visualiza un mensaje de error en la
pantalla LCD y la luz de PAUSA está
ENCENDIDA.)
—
170PAX4 Guía de referencia rápida
6
Panel de control
Tabla 2 • Luces del panel de control
LED
RIBBON (CINTA)
(Amarillo)
ERROR (ERROR)
(Naranja)
APAGADO
indica que
Operación normal.
La cinta está
cargada
correctamente.
Ningún error de la
impresora.
ENCENDIDO indica que
La cinta está instalada cuando la
INTERMITENTE
indica que
—
impresora está en modo térmico directo,
o no hay cinta cargada cuando la
impresora está en modo de transferencia
térmica. La impresora está en pausa, se
visualiza un mensaje de error en la
pantalla LCD y la luz de PAUSA está
ENCENDIDA.
— Error de la
impresora. Revise
el estado en la
pantalla LCD.
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Papel
La impresora puede utilizar distintos tipos de papel (Ta bla 3).
Tabla 3 • Tipos de papel
Tipo de papel Cómo se ve Descripción
Papel
7
Papel de rollo no
continuo
Papel de rollo
continuo
Papel plegado
continuo
El papel está bobinado en un tubo. Las
etiquetas individuales están separadas por
un espacio intermedio, una muesca, un
orificio o una marca negra, lo cual le
permite ver dónde termina una etiqueta y
dónde comienza la siguiente. Cuando
utilice papel con orificios o muescas,
ubique el sensor de papel directamente
encima de un orificio o una muesca.
El papel está bobinado en un tubo y no
tiene espacios intermedios, orificios,
muescas ni marcas negras. Esto permite
que la imagen se imprima en cualquier
lugar de la etiqueta.
El papel está plegado en zigzag.
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
8
Cinta
Cinta
La cinta es una película delgada que tiene uno de los lados revestidos en cera o resina de cera,
que se transfiere al papel durante el proceso de transferencia térmica.
Cuándo se utiliza cinta
El papel que se utiliza en la transferencia térmica requiere cinta para imprimir, mientras que el
papel que se utiliza en la impresión térmica directa no la requiere. Para determinar si se debe
utilizar cinta con un papel en particular, realice una prueba de marcar el papel.
Para esto, lleve a cabo los siguientes pasos:
1. Marque la superficie de impresión del papel con la uña.
2. ¿Aparece una marca negra en el papel?
Si... El papel es para...
No aparece una marca negra en el papel Transferencia térmica. Se requiere una
Aparece una marca negra en el papel Impresión térmica directa. No se
cinta.
requiere ninguna cinta, pero ésta se puede
utilizar para ayudar a proteger el cabezal
de impresión de la abrasión provocada por
el papel.
Lado revestido de la cinta
La cinta se puede bobinar con el lado externo o interno revestido (Figura 4). Esta impresora
sólo se puede utilizar con cinta cuyo lado revestido sea el externo.
Figura 4 • Cinta revestida en el lado de afuera o en el lado de adentro
Afuera Adentro
Para determinar qué lado de la cinta está revestido, lleve a cabo los siguientes
pasos:
1. Despegue una etiqueta de su papel protector.
2. Presione una esquina del lado adhesivo de la etiqueta hacia la superficie exterior del rollo
de cinta.
3. Despegue la etiqueta de la cinta.
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Cinta
4. Observe los resultados. ¿Se adhirió algún resto o alguna partícula de tinta de la cinta a la
etiqueta?
Si... Entonces...
Se adhirió tinta de la cinta a la etiqueta La cinta está revestida en la superficie
exterior.
No se adhirió tinta de la cinta a la etiqueta La cinta está revestida en la superficie
interior. Para verificar esto, repita la
prueba sobre la superficie interna del rollo
de cinta.
9
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
10
Cargar el papel
Cargar el papel
La Figura 5 identifica los componentes para el manejo del papel de una impresora derecha.
Una unidad izquierda contiene una imagen espejo de estos componentes. La Figura 6 en
la página 11 muestra ambas impresoras con el papel cargado.
Figura 5 • Componentes para la carga del papel (Impresora derecha)
13
12
11
Seguro del cabezal de impresión
1
Conjunto del cabezal de
2
impresión
Barra despegadora
3
Rodillo portapapeles
4
Pasador de seguridad del cabezal
5
de impresión
Conjunto del rodillo despegador
6
Seguro del rodillo despegador
7
1
2
3
589 6
710
Guía del papel
8
Conjunto del rodillo de presión
9
Conjunto del asiento de la guía
10
4
de etiquetas
Eje guía inferior
11
Eje guía superior
12
Conjunto de la pista superior del
13
sensor de papel
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Figura 6 • Papel cargado
Impresora izquierda
Cargar el papel
11
Impresora derecha
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
12
Cargar el papel
Precaución • Cuando esté cargando papel o cinta, quítese todas las joyas que puedan
entrar en contacto con el cabezal de impresión o con otras piezas de la impresora.
Para cargar el papel, lleve a cabo los siguientes pasos:
1. Cargue el papel en la bobina de suministro de papel del aplicador (remítase a la guía del
usuario del aplicador).
2. Abra la puerta del compartimiento del papel.
3. Consulte la Figura 7. Presione hacia abajo el seguro de liberación del rodillo de presión.
Se levanta el conjunto del rodillo de presión (Figura 8).
Figura 7 • Cómo presionar el seguro de liberación del rodillo de presión
1
Seguro de liberación del
1
rodillo de presión
Figura 8 • Conjunto del rodillo de presión abierto
1
Conjunto del rodillo de
1
presión
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Cargar el papel
4. Consulte la Figura 9. Debajo de la impresora, agarre la tuerca de mariposa de bronce de la
guía exterior del papel y deslice totalmente hacia afuera la guía exterior del papel.
Figura 9 • Cómo deslizar la guía exterior del papel
1
13
Tuerca de mariposa de bronce
1
Guía exterior del papel
2
2
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
14
Cargar el papel
5. Consulte la Figura 10. Abra el conjunto del cabezal de impresión desenganchando el
seguro del cabezal de impresión del pasador de seguridad.
Precaución • El cabezal de impresión puede estar caliente y podría causar
quemaduras graves. Deje enfriar el cabezal de impresión.
Figura 10 • Cómo abrir el conjunto del cabezal de impresión
1
Seguro del cabezal de impresión
1
Pasador de seguridad
2
2
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Cargar el papel
6. Consulte la Figura 11. Haga pasar el papel a través de la trayectoria superior del papel de
la siguiente manera:
a. Debajo del eje guía superior
b. Entre el conjunto de la pista superior del sensor de papel y el conjunto del asiento de
la guía de etiquetas
c. Debajo del conjunto del rodillo de presión
d. Debajo del conjunto del cabezal de impresión
7. Consulte la Figura 11. Haga pasar aproximadamente 30 pulgadas (75 cm) de papel por la
barra despegadora. Quite y deseche las etiquetas de este papel descubierto.
Figura 11 • Cómo hacer pasar el papel
15
1 4
Eje guía superior
1
Conjunto de la pista superior del sensor de papel
2
Conjunto del asiento de la guía de etiquetas
3
Conjunto del rodillo de presión
4
Conjunto del cabezal de impresión
5
Barra despegadora
6
Papel protector
7
Etiqueta
8
2 3
5
6
7
8
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
16
Cargar el papel

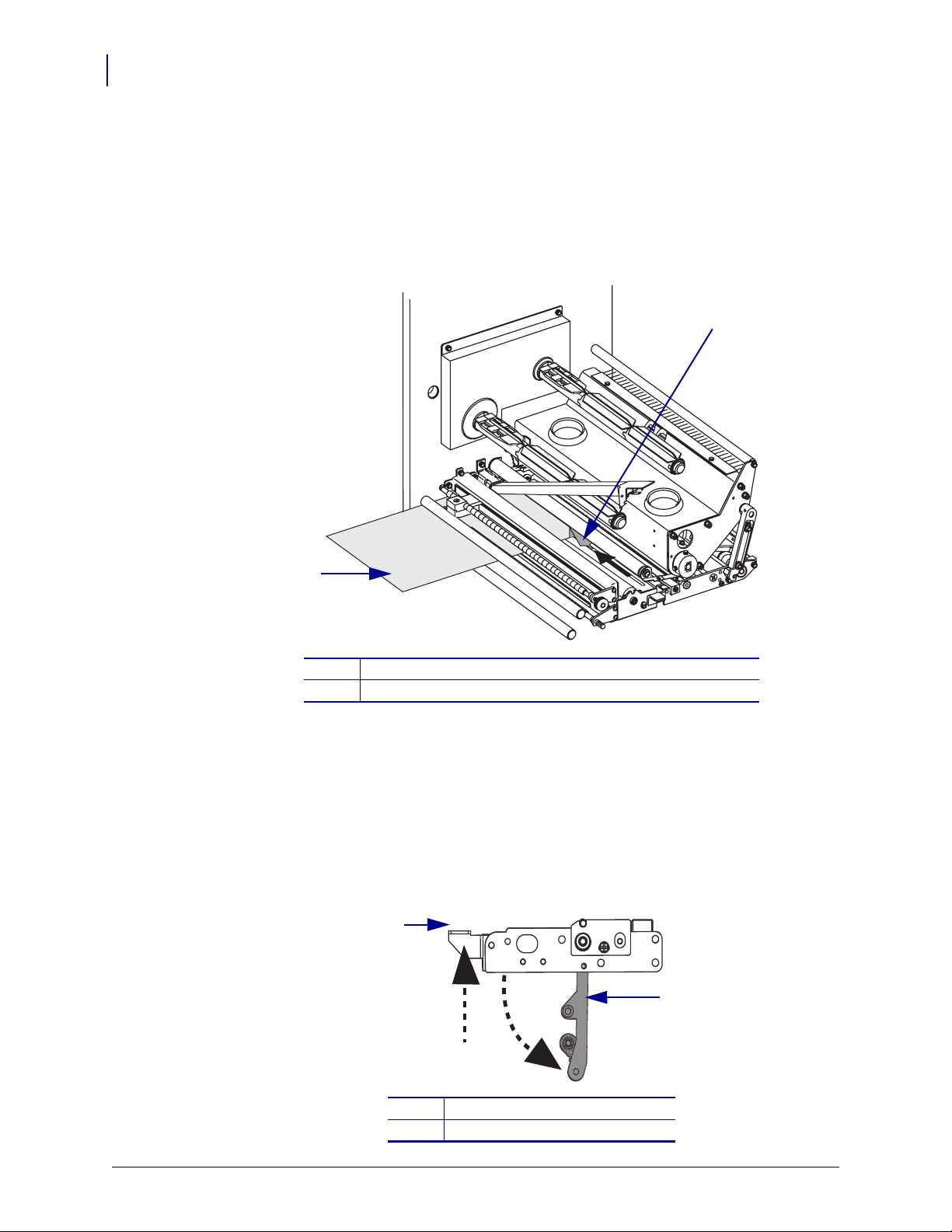

8. Consulte la Figura 12. Ubique el papel de manera que se alinee con la guía interior del
papel, apenas tocándola.
9. Consulte la Figura 12. Debajo de la impresora, agarre la tuerca de mariposa de bronce de
la guía exterior del papel y ubique la guía exterior del papel de manera que apenas toque el
borde exterior del papel
Figura 12 • Cómo ajustar la guía exterior del papel
1
2
Guía exterior del papel
1
Papel
2
10. Consulte la Figura 7 en la página 12. Presione el conjunto del rodillo de presión hacia
abajo hasta que quede cerrado.
11. Consulte la Figura 10 en la página 14. Cierre el conjunto del cabezal de impresión rotando
el seguro del cabezal de impresión hasta que quede enganchado en el pasador de seguridad.
12. Consulte la Figura 13. Levante el seguro del rodillo despegador de manera que el conjunto
del rodillo despegador pivotee hacia abajo.
Figura 13 • Cómo liberar el conjunto del rodillo despegador
1
2
Seguro del rodillo despegador
1
Conjunto del rodillo despegador
2
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Cargar el papel
13. Consulte la Figura 14. Haga pasar el papel protector alrededor de la barra despegadora,
por debajo del rodillo portapapeles y a través del conjunto del rodillo despegador.
Nota • Si el aplicador tiene un tubo de aire, coloque el papel protector entre el tubo de aire
y la barra despegadora. No haga pasar el papel protector sobre el tubo de aire.
Figura 14 • Cómo hacer pasar el papel protector
17
1
2
4
Barra despegadora
1
Rodillo portapapeles
2
Conjunto del rodillo despegador
3
Eje guía inferior
4
14. Consulte la Figura 15. Rote el conjunto del rodillo despegador hacia arriba hasta que se
3
bloquee en la posición cerrada.
Figura 15 • Conjunto del rodillo despegador cerrado
15. Consulte la Figura 14. Haga pasar el protector del papel por debajo del eje guía inferior y
alrededor del rodillo de tensado del aplicador (remítase a la guía del usuario del
aplicador).
16. Cierre la puerta del compartimiento del papel.
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
18
Cargar cinta
Cargar cinta
Utilice cinta con el papel para transferencia térmica (consulte Cinta en la página 8). La cinta
debe tener revestido el lado exterior y debe ser más ancha que el papel. Si la cinta es más
angosta que el papel, ciertas áreas del cabezal de impresión quedarán sin protección y sujetas a
desgaste prematuro.
La Figura 16 identifica los componentes del sistema de la cinta dentro del compartimiento del
papel de una impresora derecha. Una unidad izquierda contiene una imagen espejo de estos
componentes. Figura 17 en la página 19 muestra ambas impresoras con la cinta cargada.
Figura 16 • Componentes para la carga de cinta
1 2
Rodillo de suministro de cinta
1
Rodillo de tensado de la cinta
2
Rodillo guía superior de la
3
cinta
Seguro del cabezal de
4
impresión
3
4
5
7
5
6
Conjunto del cabezal de
impresión
Pasador de seguridad
6
Rodillo guía inferior de la
7
cinta
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Figura 17 • Cinta cargada
Impresora izquierda
Cargar cinta
19
Impresora derecha
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
20
Cargar cinta
Precaución • Cuando esté cargando papel o cinta, quítese todas las joyas que puedan
entrar en contacto con el cabezal de impresión o con otras piezas de la impresora.
Para cargar la cinta, lleve a cabo los siguientes pasos:
1. Consulte la Figura 18. Coloque un rollo de cinta nuevo en el rodillo de suministro de cinta
de manera que la cinta rote como se muestra en la figura y luego empuje el rollo hacia el
bastidor de la impresora hasta que quede totalmente ajustado.
Figura 18 • Cómo colocar la cinta en el rodillo de suministro de cinta
Impresora izquierda Impresora derecha
1
Rodillo de suministro de cinta con cinta
1
1
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Cargar cinta

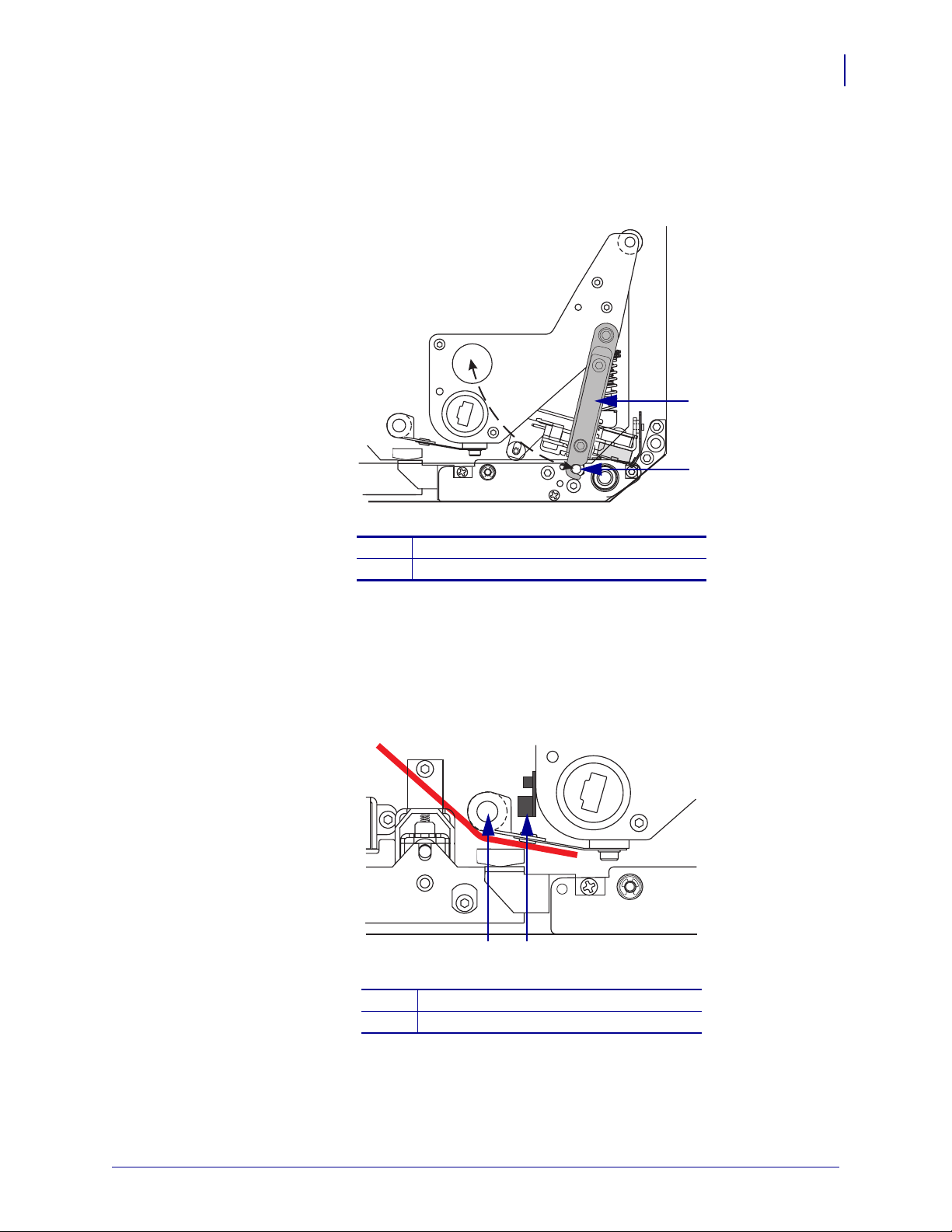

2. Consulte la Figura 19. Abra el conjunto del cabezal de impresión desenganchando el
seguro del cabezal de impresión del pasador de seguridad.
Figura 19 • Cómo abrir el conjunto del cabezal de impresión
1
2
21
Seguro del cabezal de impresión
1
Pasador de seguridad
2
3. Consulte la Figura 20. Haga pasar la cinta por debajo del rodillo guía superior de la cinta.
4. Consulte la Figura 20. Asegúrese de que la cinta pase directamente por debajo del sensor
de cinta, que está ubicado cerca de la pared posterior de la impresora.
Figura 20 • Cómo hacer pasar la cinta por debajo del sensor de cinta
21
Rodillo guía inferior de la cinta
1
Sensor de cinta
2
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
22
Cargar cinta
5. Consulte la Figura 21. Haga pasar la cinta por debajo del conjunto del cabezal de
impresión y luego hacia arriba, en dirección al rodillo guía superior de la cinta.
Precaución • El cabezal de impresión puede estar caliente y podría causar
quemaduras graves. Deje enfriar el cabezal de impresión.
Figura 21 • Cómo hacer pasar la cinta por debajo del conjunto del cabezal
de impresión
1
2
Rodillo guía superior de la cinta
1
Conjunto del cabezal de impresión
2
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Cargar cinta
6. Consulte la Figura 22. Coloque un tubo de cinta vacío en el rodillo de tensado de la cinta y
luego empuje el tubo hacia el bastidor de la impresora hasta que quede totalmente
ajustado.
7. Consulte la Figura 22. Una el extremo de la cinta al tubo de cinta vacío con cinta adhesiva
o una etiqueta y enróllela varias veces en la dirección que se muestra en la figura.
Asegúrese de que la cinta se enrolle en forma pareja en el rodillo.
Figura 22 • Cómo cargar la cinta en el rodillo de tensado de la cinta
Impresora izquierda Impresora derecha
23
1
Rodillo de tensado de cinta con tubo de cinta vacío
1
8. Consulte la Figura 19 en la página 21. Cierre el conjunto del cabezal de impresión
1
haciendo que el seguro del cabezal de impresión pivotee en el pasador de seguridad.
9. Cierre la puerta del compartimiento del papel.
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
24
Extraer la cinta usada
Extraer la cinta usada
Para extraer la cinta usada, lleve a cabo los siguientes pasos:
1. Abra la puerta del compartimiento del papel.
2. ¿Se ha acabado la cinta?
Si... Entonces...
Sí a. Extraiga el tubo vacío del rodillo de suministro de cinta. Guarde el
No a. Corte la cinta cerca del rodillo de tensado de la cinta.
tubo para utilizarlo en el rodillo de tensado de la cinta cuando cargue
cinta.
b. Extraiga la cinta usada y su respectivo tubo del rodillo de tensado de
la cinta.
c. Instale la cinta nueva según las instrucciones que se encuentran en
Cargar cinta en la página 18.
b. Extraiga la cinta usada y su respectivo tubo del rodillo de tensado de
la cinta.
c. Coloque un tubo de cinta vacío. Si es necesario, extraiga y deseche la
cinta usada del tubo que extrajo en el paso anterior.
d. Consulte la Figura 22 en la página 23. Instale el tubo de cinta vacío
en el rodillo de tensado de la cinta y empuje el tubo hacia el bastidor
de la impresora hasta que quede totalmente ajustado.
e. Haga pasar la cinta restante en el rodillo de suministro de cinta según
las instrucciones que se encuentran en Cargar cinta en la página 18.
f. Consulte la Figura 22 en la página 23. Una el extremo de la cinta al
tubo de cinta vacío con cinta adhesiva o una etiqueta y enróllela
varias veces en la dirección que se muestra en la figura. Asegúrese de
que la cinta se enrolle en forma pareja en el rodillo.
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
Configurar la impresora
Una vez que haya instalado el papel y la cinta, puede configurar los parámetros de la
impresora para su aplicación utilizando el panel de control.
Importante • Determinadas condiciones de impresión pueden requerirle que ajuste los
parámetros de impresión, tales como velocidad de impresión, contraste y modo de impresión.
Estas condiciones incluyen (pero no se limitan a):
• la impresión a altas velocidades
• el despegado del papel
• el uso de etiquetas extremadamente delgadas, pequeñas, sintéticas o revestidas
Debido a que estos y otros factores afectan a la calidad de impresión, realice pruebas
para determinar la mejor combinación de opciones de configuración de la impresora y del
papel para su aplicación. Una combinación no adecuada puede limitar la calidad de
impresión o la frecuencia de impresión, o es posible que la impresora no funcione
correctamente en el modo de impresión deseado.
Para ingresar al modo Configuración, lleve a cabo los siguientes pasos:
170PAX4 Guía de referencia rápida
Configurar la impresora
25
1. En el panel de control, presione SETUP/EXIT (CONFIGURACIÓN/SALIDA).
2. Presione NEXT o PREVIOUS para desplazarse por los parámetros.
Para salir del modo Configuración, lleve a cabo los siguientes pasos:
1. Presione SETUP/EXIT (CONFIGURACIÓN/SALIDA).
En la pantalla LCD se visualiza
2. Presione el óvalo de la izquierda o de la derecha para visualizar las opciones de guardado
GRDAR CAMBIOS.
(Tab la 4).
Tabla 4 • Guardar opciones al salir del modo Configuración
Pantalla LCD
PERMANENTE
TEMPORARIO
Descripción
Almacena valores en la impresora aun cuando está apagada.
Guarda los cambios hasta que se desconecta la alimentación
eléctrica.
CANCELAR
Cancela todos los cambios realizados a partir del momento en
que presionó
SETUP/EXIT (CONFIGURACIÓN/SALIDA),
a excepción de los cambios realizados en la configuración de
contraste y de corte manual.
PARÁM DE FÁBR.
Restablece todos los parámetros que no sean los parámetros de
configuración de red a los valores predeterminados de fábrica.
Nota • La carga de los valores predeterminados de
fábrica hace que la impresora se calibre
automáticamente.
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
26
Configurar la impresora
Tabla 4 • Guardar opciones al salir del modo Configuración
Pantalla LCD
CONFIG ANTER.
RED POR DEFECTO
Descripción
Carga los valores a partir del último guardado permanente.
Restablece la configuración de red cableada e inalámbrica a
los valores predeterminados de fábrica.
3. Presione NEXT para seleccionar la opción visualizada.
Cuando se completa la secuencia de configuración y calibración, se visualiza
LISTA
.
IMPRESRA
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
Imprimir una etiqueta de configuración
Cuando haya cargado el papel y la cinta (si es necesario), imprima una etiqueta de
configuración como registro de la configuración actual de su impresora. Conserve la etiqueta a
fin de utilizarla para la solución de problemas de impresión.
Para imprimir una etiqueta de configuración, lleve a cabo los siguientes pasos:
1. En el panel de control, presione SETUP/EXIT (CONFIGURACIÓN/SALIDA).
2. Presione NEXT (SIGUIENTE) o PREVIOUS (ANTERIOR) para desplazarse por los
parámetros hasta que llegue a
3. Presione el óvalo de la derecha para confirmar la impresión.
Se imprime una etiqueta de configuración (Figura 23).
Figura 23 • Etiqueta de configuración
LISTAR CONFIG..
170PAX4 Guía de referencia rápida
Configurar la impresora
27
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
28
Configurar la impresora
Imprimir una etiqueta de configuración de red
Si está utilizando un servidor de impresión, puede imprimir una etiqueta de configuración de
red luego de conectar la impresora a la red.
Para imprimir una etiqueta de configuración de red, lleve a cabo los siguientes
pasos:
1. En el panel de control, presione SETUP/EXIT (CONFIGURACIÓN/SALIDA).
2. Presione NEXT (SIGUIENTE) o PREVIOUS (ANTERIOR) para desplazarse por los
parámetros hasta que llegue a
3. Presione el óvalo de la derecha para confirmar la impresión.
Se imprimirá una etiqueta de configuración de red (Figura 24). Si no hay un servidor de
impresión inalámbrico instalado, la parte inalámbrica de la etiqueta no se imprimirá.
LIST NETWORK (LISTAR RED).
Figura 24 • Etiqueta de configuración de red
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
Ver o cambiar parámetros
La Tabl a 5 muestra un subconjunto de parámetros de la impresora en el orden en el cual se
visualizan cuando usted presiona
este proceso, presione
volver al parámetro anterior del ciclo. Cuando se cambia un parámetro, se muestra un asterisco
(*) en el rincón superior izquierdo de la pantalla para indicar que el valor es diferente del que
está activo actualmente en la impresora.
NEXT para pasar al siguiente parámetro o presione PREVIOUS para
Tabla 5 • Parámetros de la impresora
170PAX4 Guía de referencia rápida
Configurar la impresora
NEXT, después de ingresar al modo configuración. En todo
29
Parámetro
CONTRASTE
- 4.0 +
VELOC IMPRES
51 MM/S
Acción/Explicación
Cómo ajustar el contraste de impresión
Si la impresión es demasiado clara o si hay vacíos en áreas impresas,
aumente el contraste. Si la impresión es demasiado oscura o si las áreas
impresas se deforman o destiñen, reduzca el contraste. La configuración del
controlador o del software también puede cambiar la configuración de
contraste.
Importante • Ajuste el contraste en el valor más bajo que brinde una
calidad de impresión buena. Si el contraste se establece demasiado alto, la
tinta se puede correr, la cinta se puede deteriorar o el cabezal de impresión
se puede desgastar prematuramente.
• Presione el óvalo de la derecha para aumentar el contraste.
• Presione el óvalo de la izquierda para reducir el contraste.
Valor predeterminado: +4.0
Rango: 00.0 a +30.0
Cómo ajustar la velocidad de impresión
• Presione el óvalo de la derecha para aumentar el valor.
• Presione el óvalo de la izquierda para disminuir el valor.
Valor predeterminado: 51 mm/s (2 IPS)
Rango: 51 mm/s a 305 mm/s (2 a 12 IPS) para 203 dpi, 51 mm/s a
203 mm/s (2 a 8 IPS) para 300 dpi
VELOC DE SALTO
152 mm/s
VELOC INVERSA
51 MM/S
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
Cómo ajustar la velocidad de salto
• Presione el óvalo de la derecha para aumentar el valor.
• Presione el óvalo de la izquierda para disminuir el valor.
Valor predeterminado: 51 mm/s (6 IPS)
Rango: 25 mm/s a 305 mm/s (1 a 12 IP)
Cómo ajustar la velocidad inversa
• Presione el óvalo de la derecha para aumentar el valor.
• Presione el óvalo de la izquierda para disminuir el valor.
Valor predeterminado: 51 mm/s (2 IPS)
Rango: 25 mm/s a 305 mm/s (1 a 12 IP)
170PAX4 Guía de referencia rápida
30
Configurar la impresora
Tabla 5 • Parámetros de la impresora (Continuación)
Parámetro
CORTE MANUAL +000
- +
MODO IMPRESIÓN
CORTE MANUAL
TIPO PAPEL
NO CONTINUO
Acción/Explicación
Cómo ajustar la posición de corte manual
Establece la posición del papel en la barra que se utiliza para cortarmanualmente/despegar luego de la impresión. Los números positivos
hacen que el papel se mueva hacia afuera y los números negativos hacen
que el papel se mueva hacia adentro.
Cada vez que presione un óvalo, se ajustará la posición de corte manual en
cuatro filas de puntos.
• Presione el óvalo de la derecha para aumentar el valor.
• Presione el óvalo de la izquierda para disminuir el valor.
Valor predeterminado: +0
Rango: -120 a +120
Cómo seleccionar el modo de impresión
La configuración del modo de impresión le indica a la impresora el método
de salida de papel que usted desea utilizar.
• Presione cualquiera de los dos óvalos para visualizar opciones.
Valor predeterminado: CORTE MANUAL
Selecciones: CORTE MANUAL, REBOBINADO, APLICADOR
Cómo configurar el tipo de papel
Le indica a la impresora el tipo de papel que usted está utilizando. Cuando
usted selecciona papel no continuo, la impresora carga papel para calcular
la longitud de la etiqueta (la distancia entre dos puntos de registro
reconocidos del espacio intermedio que existe entre etiquetas o entre las
muescas u orificios de alineación). Cuando usted selecciona papel
continuo, debe incluir la instrucción correspondiente a la longitud de la
etiqueta en su formato de etiqueta (
ZPL II).
• Presione cualquiera de los dos óvalos para visualizar opciones.
Valor predeterminado: NO CONTINUO
Selecciones: CONTINUO, NO CONTINUO
^LLxxxx si está utilizando ZPL o
TIPO DE SENSOR
BANDA
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
Cómo configurar el tipo de sensor
Le indica a la impresora si usted está utilizando papel de banda
(separaciones entre etiquetas indicadas por un espacio intermedio, una
muesca o un orificio) o papel con marcas de registro negras impresas en la
parte de atrás.
• Presione cualquiera de los dos óvalos para visualizar otras opciones.
Valor predeterminado: BANDA
Selecciones: BANDA, MARCA
170PAX4 Guía de referencia rápida
Tabla 5 • Parámetros de la impresora (Continuación)
Configurar la impresora
31
Parámetro
MÉTODO IMPRESN
TRANSFERENCIA
TÉRMICA
ANCHO IMPRESN
168 0/8 mm +
Acción/Explicación
Cómo seleccionar el método de impresión
Le indica a la impresora el método de impresión a utilizar: transferencia
térmica (se requiere cinta) o impresión térmica directa (no se requiere
cinta).
• Presione cualquiera de los dos óvalos para visualizar opciones.
Valor predeterminado:Transferencia térmica
Selecciones: Transferencia térmica, impresión térmica directa
Nota • Si selecciona la opción de impresión térmica directa al
utilizar cinta, la impresora creará una condición de error, pero la
impresión continuará.
Cómo configurar el ancho de impresión
Determina el área imprimible en el ancho de etiqueta según la resolución de
la impresora.
Para cambiar el valor mostrado:
1. Presione el óvalo de la izquierda para mover el cursor.
2. Presione el óvalo de la derecha para aumentar el valor del dígito.
Para cambiar la unidad de medida:
1. Presione el óvalo de la izquierda hasta que la unidad de medida esté
activa.
2. Presione el óvalo de la derecha para pasar a una unidad de medida
diferente (mm, pulgadas o puntos)
Valor predeterminado: 168 0/8 mm para impresoras de 203 dpi;
168 0/12 mm para impresoras de 300 dpi
NOTA:Si el ancho es demasiado angosto, es posible que algunas partes de
la etiqueta no se impriman en el papel. Si el ancho es excesivo,
desperdiciará memoria de formato y es posible que la impresión se realice
fuera de la etiqueta y sobre el rodillo portapapeles. Esto puede afectar a la
posición horizontal del formato de etiqueta si la imagen se invirtió
utilizando el comando
^POI de ZPL II.
LONGIT MÁXIMA
-39,0 PULGADAS 988 mm+
La longitud máxima de la etiqueta se utiliza durante el proceso de
calibración. El espacio intermedio entre etiquetas está considerado parte de
la longitud de la etiqueta.
Establezca siempre un valor mínimo de 1 pulgada (25,4 mm) más que la
longitud de la etiqueta que está utilizando. Por ejemplo, si la longitud de la
etiqueta es de 5 pulgadas (126 mm), incluyendo el espacio intermedio entre
etiquetas, establezca el parámetro en 6,0 pulgadas (152 mm). Si el valor se
establece en un valor menor que la longitud de la etiqueta, la impresora
supondrá que se ha cargado papel continuo y no podrá calibrarse.
• Para aumentar el valor, presione el óvalo de la derecha.
• Para reducir el valor, presione el óvalo de la izquierda.
Valor predeterminado: 39.0 pulgadas (988 mm).
Rango: Los valores se pueden aumentar en 1 pulgada (25,4 mm).
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
Cómo configurar la longitud máxima de la etiqueta
170PAX4 Guía de referencia rápida
32
Configurar la impresora
Tabla 5 • Parámetros de la impresora (Continuación)
Parámetro
LISTAR FUENTES
IMPRIMIR
LISTR C.BARRAS
IMPRIMIR
LISTR IMÁGENES
IMPRIMIR
LISTR FORMATOS
IMPRIMIR
LISTAR CONFIG.
IMPRIMIR
Acción/Explicación
Enumerar fuentes
• Presione el óvalo de la derecha para imprimir una etiqueta que enumera
las fuentes estándar y cualquier fuente opcional almacenadas en las
tarjetas de memoria RAM, de memoria flash o de tarjetas PCMCIA de
fuentes opcionales de la impresora.
Enumerar códigos de barras
• Presione el óvalo de la derecha para imprimir una etiqueta que enumere
los códigos de barras disponibles en la impresora. Los códigos de barras
se pueden almacenar en tarjetas de memoria RAM, tarjetas de memoria
flash o tarjetas PCMCIA opcionales.
Enumerar imágenes
• Presione el óvalo de la derecha para imprimir una etiqueta que enumere
las imágenes disponibles almacenadas en la tarjeta de memoria RAM, de
memoria flash o de tarjeta de memoria opcional.
Enumerar formatos
• Presione el óvalo de la derecha para imprimir una etiqueta que enumere
los formatos disponibles almacenados en la tarjeta de memoria RAM, de
memoria flash o de tarjeta de memoria opcional.
Enumerar configuración
• Presione el óvalo de la derecha para imprimir una etiqueta de
configuración que enumere la configuración actual de la impresora.
LISTAR RED
IMPRIMIR
LISTAR TODO
IMPRIMIR
IDIOMA
ENGLISH
Enumerar configuración de red
• Presione el óvalo de la derecha para imprimir una etiqueta de
configuración de red que enumere los ajustes de configuración para
cualquier servidor de impresión instalado
Enumerar todo
• Presione el óvalo de la derecha para imprimir etiquetas que enumeren las
fuentes, los códigos de barras, las imágenes, los formatos y las
configuraciones de red y de la impresora actuales disponibles.
Cómo seleccionar el idioma en pantalla
Este parámetro le permite cambiar el idioma que se visualiza en la pantalla
LCD del panel de control.
• Presione el óvalo de la derecha o de la izquierda para visualizar otras
opciones.
Valor predeterminado: ENGLISH
Selecciones: INGLÉS, ESPAÑOL, FRANCÉS, ALEMÁN, ITALIANO,
NORUEGO, PORTUGUÉS, SUECO, DANÉS, ESPAÑOL 2,
HOLANDÉS, FINLANDÉS, PERSONALIZADO
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Programa de limpieza
Programa de limpieza
El programa de limpieza recomendado se muestra en la Tabla 6 . Consulte las páginas
siguientes para ver procedimientos específicos.
Precaución • Utilice solamente los agentes de limpieza indicados. Zebra no es
responsable de daños causados por el uso de cualquier otro líquido en esta impresora.
Tabla 6 • Programa recomendado para la limpieza de la impresora
Área Método Intervalo
Cabezal de impresión Solvente* Lleve a cabo los siguientes procedimientos en los
Rodillo portapapeles Solvente*
Sensor de papel transmisivo Soplado de aire
Sensor de papel reflectante Soplado de aire
Trayectoria del papel Solvente*
Sensor de cinta Soplado de aire
momentos que se indican a continuación:
• Cuando aparece
(LIMPIAR CABEZAL AHORA)
• Modo de impresión térmica directa: Después de
cada rollo de etiquetas o 150 m (500 pies) de
etiquetas en papel plegado.
• Modo de impresión de transferencia térmica:
Después de cada rollo (450 m o 1500 pies) de
cinta.
CLEAN HEAD NOW
.
33
Sensores de puerta abierta Soplado de aire Mensual
Barra para cortar
manualmente/despegar
* Utilice el equipo de mantenimiento preventivo de Zebra (número de pieza 47362) o una solución formada
por un 90% de alcohol isopropílico y un 10% de agua desionizada.
Solvente*
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
34
Programa de limpieza
Limpiar el cabezal de impresión y el rodillo portapapeles
Limpie el cabezal de impresión y el rodillo portapapeles según el programa de la Tabla 6 en
la página 33. Limpie el cabezal de impresión con más frecuencia si nota que la calidad de
impresión no es constante, es decir, que tiene vacíos o que la impresión es clara. Limpie el
rodillo portapapeles si nota problemas de movimiento del papel.
Precaución • El cabezal de impresión puede estar caliente y podría causar quemaduras
graves. Deje enfriar el cabezal de impresión.
Precaución • Cumpla con todas las precauciones de seguridad electrostática al manejar
componentes sensibles a la electricidad estática, como placas de circuito impreso y
cabezales de impresión.
Precaución • Cuando esté cargando papel o cinta, quítese todas las joyas que puedan
entrar en contacto con el cabezal de impresión o con otras piezas de la impresora.
Para limpiar el cabezal de impresión y el rodillo portapapeles, lleve a cabo los
siguientes pasos:
1. Apague (O) la impresora.
2. Consulte la Figura 25. Abra el conjunto del cabezal de impresión desenganchando el
seguro del cabezal de impresión del pasador de seguridad.
Figura 25 • Cómo abrir el conjunto del cabezal de impresión
1
2
Seguro del cabezal de impresión
1
Pasador de seguridad
2
3. Extraiga el papel y la cinta de la impresora.
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
170PAX4 Guía de referencia rápida
Programa de limpieza
4. Consulte la Figura 26. Usando el equipo de mantenimiento preventivo (número de pieza
47362) o un hisopo con una solución formada por un 90% de alcohol isopropílico y un
10% de agua desionizada, limpie los elementos de impresión completamente. Deje
evaporar el solvente.
Figura 26 • Limpieza del cabezal de impresión y del rodillo portapapeles
(se muestra la impresora derecha)
1 2
35
3
Elementos del cabezal de impresión (tira gris)
1
Hisopo
2
Rodillo portapapeles
3
5. Para limpiar el rodillo portapapeles o cualquier otro rodillo, utilice un paño libre de
pelusas empapado en alcohol. Durante la limpieza, rote los rodillos.
6. Vuelva a cargar la cinta y el papel (si se utiliza).
7. Encienda (I) la impresora.
Nota • Si la calidad de impresión no mejora luego de llevar a cabo este procedimiento, limpie
el cabezal de impresión con la película de limpieza Save-a-Printhead. Llame a su
distribuidor autorizado de Zebra para obtener más información.
10/08/2007 170PAX4 Guía de referencia rápida 57517L-042 Rev. A
170PAX4 Guía de referencia rápida
36
Programa de limpieza
Notas • ___________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
57517L-042 Rev. A 170PAX 4 Guía de referencia rápida 10/08/2007
Loading...
