170PA X 4 Hızlı Referans Kılavuzu
Bu kılavuz yazıcı motorunuzu yüklemek ve çalıştırmak için temel yönergeleri içerir. Daha
fazla bilgi için Kullanıcı Kılavuzuna başvurun.
İçerik
Yazıcı Motoru Dış Görünüm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Kontrol Paneli. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Kontrol Paneli Düğmeleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Kontrol Paneli Gösterge Işıkları (LEDler). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Medya . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Şerit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Medya Yükleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Şerit Yükleme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kullanılmış Şeridi Çıkarın. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Yazıcı Motorunu Yapılandırma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Bir Yapılanış Etiketi Basın . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Bir Ağ Yapılanış Etiketi Basın . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Parametreleri Görme veya Değiştirme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Temizleme Programı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Yazıcı kafasını ve Merdane Silindirini temizleme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
© 2007 ZIH Corp. Tüm ürün adları ve numaraları Zebra 'nın
ticari markalarıdır, ve Zebra ve Zebra logoları
ZIH Corp.'un tescilli ticari markalarıdır. Tüm hakları saklıdır.
57513L-242 Rev. A
09.08.2007
170PAX4 Hızlı Referans Kılavuzu
2
Yaz ıcı Motoru Dış Görünüm
Yazıcı Motoru Dış Görünüm
Ya zıcı motorları hem sağ el yapılanışına (medya soldan sağa hareket eder, Şekil 1) ve sol el
yapılanışına (medya sağdan sola hareket eder, Şekil 2) sahiptir.
Şekil 1 • Sağ El (RH) Yazıcı Motoru
2
1
3
Şekil 2 • Sol El (LH) Yazıcı Motoru
2
3
1
Medya bölmesi kapağı
1
Kontrol paneli
2
Elektronik bölme kapağı
3
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
Kontrol Paneli
Ya zıcı motorunun tüm kumanda ve göstergeleri kontrol panelinde bulunur (Şekil 3). Güç
düğmesi kontrol panelinin yan tarafında bulunmaktadır.
170PAX4 Hızlı Referans Kılavuzu
Şekil 3 • Kontrol Paneli (Sağ El)
Kontrol Paneli
3
1
Güç düğmesi
1
Düğmeler
2
Liquid Crystal Display (LCD) (Sıvı Kristal Görüntü Birimi)
3
Işıklar/LEDler (Işık yayan diyotlar)
4
Kontrol Paneli Düğmeleri
Kontrol paneli düğmeleri Tabl o 1'de tanımlanmaktadır.
Düğme Tanımı/İşlevi
3 242
Tablo 1 • Kontrol Paneli Düğmeleri
BLACK OVALS
(SİYAH OVALLER)
PREVIOUS
(ÖNCEKİ)
NEXT (SONRAKİ) LCD ekranına bir sonraki parametreyi getirir.
SETUP/EXIT
(DÜZENEK/ÇIKIŞ)
PAUSE
(DURAKLAMA)
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
İki siyah oval düğme, LCD ekranında gösterilen parametrelerin
parametre değerlerini değiştirmekte kullanılır. Genelde bir değeri
artırmak veya azaltmak, evet ya da hayır diye cevap vermek, ON
(AÇIK) ya da OFF (KAPALI) olduğunu belirtmek ve seçenekler
arasında gezinmek için kullanılır.
LCD ekranına bir önceki parametreyi getirir.
Ya pılanış moduna girmek veya oradan çıkmak için kullanılır.
Ya zılım işlemi durdurur ve yeniden başlatır ya da hata mesajlarını
kaldırır ve LCD'yi temizler. Basılmakta olan bir etiket varsa,
yazılım işlemi durmadan önce tamamlanır. Yazı
duraklatıldığında PAUSE (DURAKLAMA) ışığı yanar.
cı motoru
170PAX4 Hızlı Referans Kılavuzu
4
Kontrol Paneli
Düğme Tanımı/İşlevi
CANCEL (İPTAL) CANCEL (İPTAL) işlemleri sadece cihaz Duraklama
FEED (YÜKLEME) Boş etiket besler.
Tablo 1 • Kontrol Paneli Düğmeleri (Devam ediyor)
modundayken çalışır.
CANCEL'a (İPTAL) basılması şunları
gerçekleştirir:
• Halen basılmakta olan etiket biçimini iptal eder.
•Basılmakta olan etiket yoksa, bir sonra basılacak olan iptal olur.
•Basılmayı bekleyen etiket biçimleri yoksa,
CANCEL (İPTAL)
işlevi göz ardı edilir.
Ya zıcı motorunun etiket biçimi hafızasının tümünü silmek için,
DATA (VERİ) ışığı sönene kadar
CANCEL (İPTAL) düğmesini
basılı tutun.
•Yazıcı motoru rölantideyse veya duraklatılmışsa etiket hemen
beslenir.
•Yazıcı motoru baskı yapıyorsa, etiket mevcut destenin yazılımı
bittikten sonra beslenir.
CALIBRATE
(AYARLA)
CALIBRATE (AYARLA) işlemleri sadece Duraklama
modundayken çalışır. Uygun medya uzunluğunu tekrar ayarlamak,
medya türünü seçmek (sürekli/-aralıklı) ve yazılım yöntemini
seçmek (direkt termal/termal transfer) için
(AYARLA)
basın.
CALIBRATE'e
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
Kontrol Paneli Gösterge Işıkları (LEDler)
Kontrol paneli ışıkları Tablo 2'de tanımlanmaktadır.
Tablo 2 • Kontrol Paneli Işıkları
170PAX4 Hızlı Referans Kılavuzu
Kontrol Paneli
5
LED
GÜÇ
(Yeşil)
PAUSE
(DURAKLA
MA)
(Sarı)
DATA
(VERİ)
(Yeşil)
"OFF" YANMASI
şunu belirtir
Ya zıcı motoru
KAPALI ya da
"ON" YANMASI şunu belirtir
Ya zıcı motoru AÇIK ve yazıcı motoruna güç
geliyor.
yazıcı motoruna
güç gelmiyor.
Normal çalışma. Aşağıdakilerden biri:
•Yazıcı motoru hatalı bir durumdan dolayı
duraklatılmış (yazıcı kafası, şerit ya da
kağıt hatası). Genelde başka bir LED'le
beraber yanar.
PAUSE (DURAKLAMA) düğmesine
•
basılmış.
• Aplikatör Portundan duraklatma istenmiş.
• Etiket biçiminin bir parçası olarak bir
duraklatma istenilmiş.
Ver i a lınmıyor ya
da işlenmiyor.
Ver i i şleniyor ya da yazılım işlemi
gerçekleşiyor. Veri alınmıyor.
YANIP SÖNMESİ
şunu belirtir
—
—
Ya zıcı motoru ana
bilgisayardan veri
alıyor ya da ona
durum bilgisi
gönderiyor.
MEDYA
(Sarı)
ŞERİT
(Sarı)
ERROR
(HATA)
(Turuncu)
Normal çalışma.
Medya düzgün
olarak yüklenmiş.
Normal çalışma.
Şerit düzgün
olarak yüklenmiş.
Ya zıcı motoru
hatası yok.
Medya bitmiş. (Yazıcı motoru duraklatılmış,
—
LCD ekranı hata mesajı gösteriyor ve PAUSE
(DURAKLAMA) ışığı YANIYOR.)
Ya zıcı motoru direkt termal modundayken
—
şerit içeride ya da yazıcı motoru termal
transfer modundayken şerit yüklenmemiş.
Ya zıcı motoru duraklatılmış, LCD ekranı hata
mesajı gösteriyor ve PAUSE
(DURAKLAMA) ışığı YANIYOR.
—Yazıcı motoru hatası
var. Durum için LCD
ekranına bakın.
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
6
Medya
Medya
Ya zıcı motoru çeşitli medya türleri kullanabilir (Tab lo 3).
Tablo 3 • Medya Türleri
Medya Türü Görünümü Tanımı
Aralıklı Rulo Medyası Medya bir göbeğe sarılıdır. Etiketler tek
tek aralık, çentik, delik veya siyah
işaretlemelerle birbirlerinden ayrılmıştır;
böylece bir etiketin nerede bittiğini ve bir
sonrakinin nerede başladığını
görebilirsiniz. Delikli veya çentikli medya
kullanırken sensörün bir delik ya da
çentiğin üzerinde direkt olarak
konumlandırın.
Sürekli Rulo Medyası Medya bir göbeğe sarılıdır ve aralık, delik,
çentik ya da siyah işaretlemelere sahip
değildir. Böylece görüntü etiketin herhangi
bir yerine basılabilir.
Yelpaze Kıvrım
Medya
Medya zikzaklı bir biçimde katlanmıştır.
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
Şerit
Şerit, bir tarafı termal transfer işlemi sırasında medyaya aktarılan parafin ya da parafin
reçinesiyle kaplı olan ince bir filmdir.
Şerit Ne Zaman Kullanılmalı
Termal transfer medyası yazılım işlemleri için şerit gerektirirken direkt termal medya
gerektirmez. Belirli bir medya için şerit kullanılması gerekip gerekmediğini tespit etmek için
bir medya çizik testi uygulayın.
Çizik testi yapmak için aşağıdaki adımları uygulayın:
1. Medyanın baskı yüzeyini tırnağınızla çizin.
2. Medyanın üzerinde siyah bir iz oluştu mu?
Eğer siyah bir iz oluştuysa... O halde medya...
170PAX4 Hızlı Referans Kılavuzu
Şerit
7
Medyanın üzerinde
oluşmadıysa
Medyanın üzerinde oluştuysa Direkt termal. Şerit gerekli değil ancak yazıcı
Şeridin Kaplamalı Tarafı
Şerit kaplamalı yüzeyi içe veya dışa gelecek şekilde sarılı olabilir (Şekil 4). Bu yazıcı motoru
sadece kaplamalı yüzeyi dışta olan şerit kullanabilir.
Şekil 4 • Kaplamalı Yüzeyi Dışta ya da İçte olan Şerit
Termal transfer. Şerit gerekli.
kafasının medyadan dolayı aşınmasına karşı
korumaya yardımcı olmak amacıyla şerit
kullanılabilir.
Dışta İçte
Şeridin hangi yüzeyinin kaplamalı olduğunu anlamak için aşağıdaki adımları
uygulayın:
1. Bir etiketi astarından çıkarın.
2. Etiketin yapışkanlı tarafının bir köşesini şerit rulosunun dış yüzeyine bastırın.
3. Etiketi şeritten kaldırın.
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
8
Şerit
4. Sonuçları gözlemleyin. Mürekkep parçacıkları ya da taneleri şeritten etikete yapıştı mı?
Eğer şeritteki mürekkep... O zaman...
Etikete yapıştıysa Şeridin dış yüzeyi kaplamalı.
Etikete yapışmadıysa Şeridin iç yüzeyi kaplamalı. Bunu doğrulamak
için testi şerit rulosunun iç yüzeyinde tekrarlayın.
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
Medya Yükleme
Şekil 5 sağ-el yazıcı motorunun medya işleme unsurlarını teşhis eder. Bir sol el ünitesi bu
unsurların ayna görüntülerini içerir. 10. sayfadaki Şekil 6 her iki yazıcı motorunun medya
yüklü hallerini göstermektedir.
170PAX4 Hızlı Referans Kılavuzu
Şekil 5 • Medya Yükleme Unsurları (Sağ El)
Medya Yükleme
9
13
12
11
Ya zıcı kafası kolu
1
Ya zıcı kafa takımı
2
Çıkarma çubuğu
3
Merdane silindiri
4
Ya zıcı kafası kilitleme pimi
5
Çıkarma silindiri takımı
6
Çıkarma silindiri kolu
7
1
2
3
589 6
710
Medya kılavuzu
8
Sıkıştırma silindiri takımı
9
Etiket kılavuzu raf takımı
10
Alt kılavuz mevkii
11
Üst kılavuz mevkii
12
Üst medya sensör izleme takımı
13
4
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
10
Medya Yükleme
Şekil 6 • Yüklü Medya
Sol El
Sağ El
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
170PAX4 Hızlı Referans Kılavuzu
Dikkat • Medya veya şerit yüklerken, yazıcı kafa takımı veya diğer yazıcı parçalarıyla
temas edebilecek tüm takılarınızı çıkarın.
Medya yüklemek için aşağıdaki adımları uygulayın:
1. Medyayı aplikatörün medya besleme makarasına yükleyin (aplikatörün kullanma
kılavuzuna bakınız).
2. Medya kapağını açın.
3. Bkz Şekil 7. Sıkıştırma silindiri takımını aşağı bastırın.
Sıkıştırma silindiri takımı yukarı zıplar (Şekil 8).
Şekil 7 • Sıkıştırma Silindiri Serbest Bırakma Kolunu Bastırma
1
Medya Yükleme
11
Sıkıştırma silindiri takımı
1
serbest bırakma kolu
Şekil 8 • Açılmış Sıkıştırma Silindiri Takımı
1
Sıkıştırma silindiri takımı
1
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
12
Medya Yükleme
4. Bkz Şekil 9. Yazıcı motorununun altında, dış medya kılavuzunun pirinçten tırtıllı
somununu tutun ve dış medya kılavuzunu tamamen dışarıya kaydırın.
Şekil 9 • Dış Medya Kılavuzunu Kaydırma
1
Pirinç tırtıllı somun
1
Dış medya kılavuzu
2
2
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
170PAX4 Hızlı Referans Kılavuzu
Medya Yükleme
5. Bkz Şekil 10. Yazıcı kafa takımını, yazıcı kafası kolunun kilitleme pimindeki mandalını
açarak açın.
Dikkat • Yazıcı kafası sıcak olabilir ve ciddi yanmalara sebep olabilir. Yazıcı kafasının
soğumasını bekleyin.
Şekil 10 • Yazıcı Kafası Takımını Açma
1
13
Ya zıcı kafası kolu
1
Kilitleme pimi
2
2
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
14
Medya Yükleme

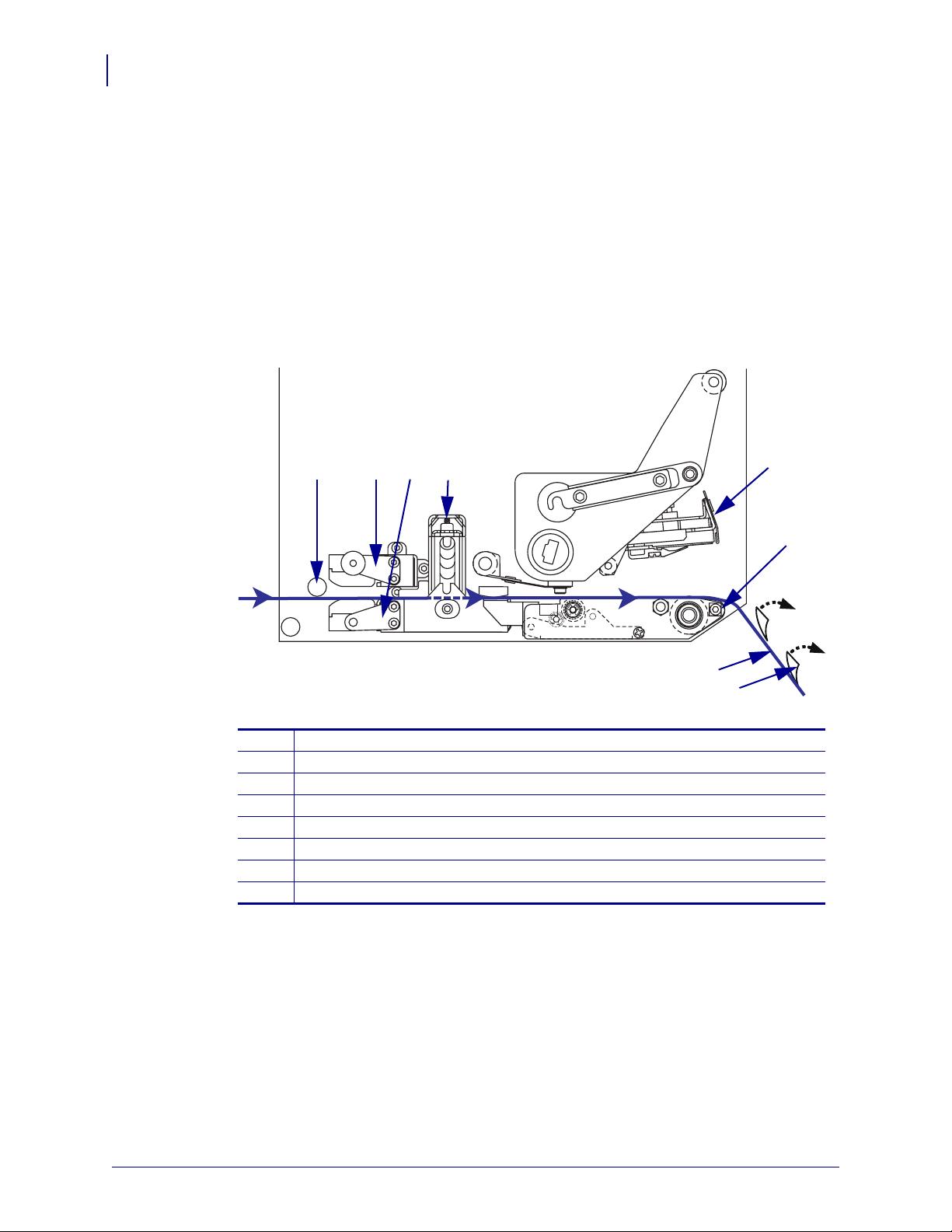

6. Bkz Şekil 11. Medyayı aşağıdaki gibi üst medya yolunun içinden geçirin:
a. Üst kılavuz mevkiinin altından
b. Üst medya sensörü izleme takımı ve etiket kılavuzu raf takımının arasından
c. Sıkıştırma silindiri takımının altından
d. Yaz ıcı kafa takımının altından
7. Bkz Şekil 11. Medyanın yaklaşık 75 cm'ini (30 inç) çıkarma çubuğunun dışına gelecek
şekilde uzatın. Medyanın bu görünen kısmındaki etiketleri çıkarıp atın.
Şekil 11 • Medyayı Geçirme
1 4
Üst kılavuz mevkii
1
Üst medya sensör izleme takımı
2
Etiket kılavuzu raf takımı
3
Sıkıştırma silindiri takımı
4
Ya zıcı kafa takımı
5
Çıkarma çubuğu
6
Astar
7
Etiket
8
2 3
5
6
7
8
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
170PAX4 Hızlı Referans Kılavuzu
Medya Yükleme
8. Bkz Şekil 12. Medyayı iç medya kılavuzuyla ancak dokunabilecek bir şekilde hizalayın.
9. Bkz Şekil 12. Yazıcı motorununun altında, dış medya kılavuzunun tırtıllı pirinç
somununu tutun ve dış medya kılavuzunu medyanın dış kenarına değene kadar hizalayın.
Şekil 12 • Dış Medya Kılavuzunu Ayarlama
1
15
2
Dış medya kılavuzu
1
Medya
2
10. Bkz 11. sayfadaki Şekil 7. Sıkıştırma silindiri takımını kapanıp kilitlenene kadar aşağı
bastırın.
11. Bkz 13. sayfadaki Şekil 10. Yazıcı kafası kolunu kilitleme pimini kavrayana kadar
çevirerek yazıcı kafası takımını kapatın.
12. Bkz Şekil 13. Çıkarma silindiri takı mının aşağı doğru dönmesi için çıkarma silindiri
kolunu kaldırın.
Şekil 13 • Çıkarma Silindiri Takımını Serbest Bırakma
1
2
Çıkarma silindiri kolu
1
Çıkarma silindiri takımı
2
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
16
Medya Yükleme
13. Bkz Şekil 14. Medya astarını çıkarma çubuğunun etrafından, merdane silindirin altından
ve çıkarma silindiri takımının içinden geçirin.
Not • Aplikatörde hava tüpü varsa, medya astarını hava tüpüyle çıkarma çubuğunun
arasından geçirin. Medya astarını hava tüpünün üzerinden geçirmeyin.
Şekil 14 • Astarı Geçirme
4
Çıkarma çubuğu
1
Merdane silindiri
2
Çıkarma silindiri takımı
3
Alt kılavuz mevkii
4
14. Bkz Şekil 15. Çıkarma silindiri takı mını kapalı konumda kilitlenene kadar çevirin.
Şekil 15 • Kapalı Çıkarma Silindiri Takımı
1
2
3
15. Bkz Şekil 14. Medya astarını alt kılavuz mevkiinin altından ve aplikatörün takma milinin
etrafından geçirin (aplikatörün kullanma kılavuzuna bakınız).
16. Medya kapağını kapatın.
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
Şerit Yükleme
Termal transfer medyalı şerit kullanın (bkz. 7. sayfadaki Şerit). Şeridin dış yüzeyinin
kaplamalı olması ve medyadan daha geniş olması gerekir. Eğer şerit medyadan daha ince ise,
yazıcı kafasının bölümleri korumasız kalıp zamanından önce aşınmasına sebep olur.
Şekil 16 sağ-el yazıcı motorunun medya kompartımanının içersindeki şerit sistemi unsurlarını
teşhis eder. Bir sol el ünitesi bu unsurların ayna görüntülerini içerir. 18. sayfadaki Şekil 17
yazıcı motorunun şerit yüklü halini göstermektedir.
170PAX4 Hızlı Referans Kılavuzu
Şekil 16 • Şerit Yükleme Unsurları
1 2
Şerit Yükleme
17
Şerit besleme mili
1
Şerit takma mili
2
Üst şerit kılavuzu silindiri
3
Ya zıcı kafası kolu
4
3
4
5
7
5
6
7
6
Ya zıcı kafa takımı
Kilitleme pimi
Alt şerit kılavuzu silindiri
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
18
Şerit Yükleme
Şekil 17 • Yüklü Şerit
Sol El
Sağ El
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
170PAX4 Hızlı Referans Kılavuzu
Dikkat • Medya veya şerit yüklerken, yazıcı kafa takımı veya diğer yazıcı parçalarıyla
temas edebilecek tüm takılarınızı çıkarın.
Şeridi yüklemek için aşağıdaki adımları uygulayın:
1. Bkz Şekil 18. Şeridin gösterildiği gibi dönmesi için şerit besleme miline bütün bir şerit
rulosu yerleştirin ve tamamen yerleşene kadar ruloyu yazıcı kafası çerçevesine doğru itin.
Şekil 18 • Şeridi, Şerit Besleme Silindirinin Üzerine Yerleştirme
Sol El Sağ El
Şerit Yükleme
19
1
Şeritli şerit besleme mili
1
1
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
20
Şerit Yükleme
2. Bkz Şekil 19. Yazıcı kafa takımını, yazıcı kafası kolunun kilitleme pimindeki mandalını
açarak açın.
Şekil 19 • Yazıcı Kafası Takımını Açma
1
2
Ya zıcı kafası kolu
1
Kilitleme pimi
2
3. Bkz Şekil 20. Şeridi, alt şerit kılavuz silindirinin altından geçirin.
4. Bkz Şekil 20. Şeridin, yazıcı motorunun arka paneline yakın bir yerde bulunan şerit
sensörünün direkt olarak altından geçtiğinden emin olun.
Şekil 20 • Şeridi Şerit Sensörünün Altından Geçirme
21
Alt şerit kılavuzu silindiri
1
Şerit sensörü
2
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
170PAX4 Hızlı Referans Kılavuzu
Şerit Yükleme
5. Bkz Şekil 21. Şeridi, yazıcı kafası takımının altından ve üst şerit kılavuz silindirinin
etrafından geçirin.
Dikkat • Yazıcı kafası sıcak olabilir ve ciddi yanmalara sebep olabilir. Yazıcı kafasının
soğumasını bekleyin.
Şekil 21 • Şeridi Yazıcı Kafası Takımının Altından Geçirme
1
2
21
Üst şerit kılavuzu silindiri
1
Ya zıcı kafa takımı
2
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
22
Şerit Yükleme
6. Bkz Şekil 22. Şerit takma miline boş bir şerit göbeği yerleştirin ve tamamen yerleşene
kadar göbeği yazıcı kafası çerçevesine doğru itin.
7. Bkz Şekil 22. Şeridin ucunu boş şerit göbeğine bir yapışkan bant ya da etiket yardımıyla
bağlayın ve gösterilen yönde birkaç kere döndürerek sarın. Şeridin silindire düz bir şekilde
sarıldığından emin olun.
Şekil 22 • Şerit Takma Miline Şerit Yükleme
Sol El Sağ El
1
Boş şerit göbekli şerit takma mili
1
8. Bkz 20. sayfadaki Şekil 19. Yazıcı kafası kolunu kilitleme pimini kavrayana kadar
1
döndürerek yazıcı kafa takımını kapatın.
9. Medya kapağını kapatın.
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
Kullanılmış Şeridi Çıkarın
Kullanılmış şeridi çıkarmak için aşağıdaki adımları uygulayın:
1. Medya kapağını açın.
2. Şerit bitmiş mi?
Eğer... O zaman...
Evet a. Boş göbeği şerit besleme milinden çıkarın. Şerit yüklediğinizde şerit
takma milinde kullanmak üzere göbeği saklayın.
b. Kullanılmış şeridi ve göbeği şerit takma milinden çıkarın.
c. 17. sayfadaki Şerit Yükleme'deki yönergelere uyarak yeni şeridi
takın.
Hayır
a. Şeridi, şerit takma milinin yakınından kesin.
b. Kullanılmış şeridi ve göbeği şerit takma milinden çıkarın.
c. Boş bir şerit göbeği bulun. Eğer gerekliyse, bir önceki adımda
çıkarılan göbekteki kullanılmış şeridi çıkarıp atın.
d. Bkz 22. sayfadaki Şekil 22. Şerit takma miline boş bir şerit göbeği
yerleştirin ve tamamen yerleşene kadar göbeği yazıcı kafası
çerçevesine doğru itin.
e. 17. sayfadaki Şerit Yükleme'deki yönergelere uyarak şerit besleme
silindirinin üzerinde kalan şeridi geçirin.
f. Bkz 22. sayfadaki Şekil 22. Şeridin ucunu boş şerit göbeğine bir
yapışkan bant ya da etiket yardımıyla bağlayın ve gösterilen yönde
birkaç kere döndürerek sarın. Şeridin silindire düz bir şekilde
sarıldığından emin olun.
170PAX4 Hızlı Referans Kılavuzu
Kullanılmış Şeridi Çıkarın
23
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
24
Yaz ıcı Motorunu Yapılandırma
Yazıcı Motorunu Yapılandırma
Medya ve şerit yükledikten sonra, kontrol panelini kullanarak uygulamanızın yazıcı motoru
parametrelerini seçebilirsiniz.
Önemli • Bazı yazdırma şartları, yazdırma hızı, koyuluk ya da yazdırma modu gibi yazdırma
parametrelerini ayarlamanızı gerektirebilir. Bu şartlar şunları içerir (ama bunlarla
sınırlanamaz):
• yüksek hızda yazdırma
•medyayı çıkarma
• son derece ince, küçük, sentetik ya da kaplamalı etiketlerin kullanılması
Baskı kalitesi bu ve diğer faktörlerden etkilendiği için, uygulamanız için en iyi yazıcı ayarları
ve medya birleşimini tespit etmek için testleri uygulayın. Zayıf bir eşleştirme, baskı
kalitesini ya da baskı oranını sınırlayabilir veya yazıcı motoru istenilen modda doğru
çalışmayabilir.
Düzenek Moduna girmek için aşağıdaki adımları uygulayın:
1. Kontrol panelinden SETUP/EXIT (DÜZENEK/ÇIKIŞ) düğmesine basın.
2. NEXT (SONRAKİ) ya da PREVIOUS (ÖNCEKİ) düğmelerine basarak parametreleri gezin.
Düzenek Modundan çıkmak için aşağıdaki adımları uygulayın:
1. SETUP/EXIT (DÜZENEK/ÇIKIŞ) düğmesine basın.
LCD ekranında
2. Kaydetme seçeneklerini görüntülemek için sağ ve soldaki oval düğmelere basın (Tablo 4).
SAVE CHANGES (DEĞİŞİKLİKLERİ KAYDET) görüntülenir.
Tablo 4 • Düzenek Modundan Çıkarken Kaydetme Seçenekleri
LCD
PERMANENT
(DAİMİ)
TEMPORARY
(GEÇİCİ)
CANCEL
(İPTAL)
Tanımı
Değerleri, güç kaynağı kapalıyken bile yazıcı motorunda
depolar.
Değişiklikleri güç kaynağı kapanan kadar saklar.
Koyuluk ya da yırtma ayarlarına yapılan değişiklikler hariç,
SETUP/EXIT'e (DÜZENEK/ÇIKIŞ) en son bastığınızdan beri
yapılan tüm değişiklikleri iptal eder.
LOAD DEFAULTS
(VARSAYILANLARI
YÜKLE)
Ağ ayarları dışındaki tüm parametreleri fabrika ayarlarına göre
eski hallerine getirir.
Not • Fabrika ayarlarını yüklemek yazıcı motorunun
otomatik olarak- ayarlanmasına sebep olur.
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
170PAX4 Hızlı Referans Kılavuzu
Yaz ıcı Motorunu Yapılandırma
Tablo 4 • Düzenek Modundan Çıkarken Kaydetme Seçenekleri
25
LCD
LOAD LAST SAVE
(EN SON
KAYDETMEYİ
YÜKLE)
DEFAULT NET
(VARSAYILAN AĞ)
3. Gösterilen seçeneği seçmek için NEXT (SONRAKİ) düğmesine basın.
Ya pılanış ve ayarlama dizisi tamamlandığı zaman
Tanımı
En son kalıcı kaydetmedeki değerleri yükler.
Kablolu ve kablosuz ağ ayarlarını fabrika ayarlarına göre eski
hallerine getirir.
PRINTER READY (YAZICI HAZIR)
görüntülenir.
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
26
Yaz ıcı Motorunu Yapılandırma
Bir Yapılanış Etiketi Basın
Medya ve şeriti (eğer gerekliyse) yükledikten sonra, yazıcı motorunuzun mevcut ayarlarının
kaydını tutmak üzere bir yapılanış etiketi basın. İleride olası yazdırma problemlerini gidermek
için kullanmak üzere bu etiketi saklayın.
Yapılanış etiketi basmak için aşağıdaki adımları uygulayın:
1. Kontrol panelinden SETUP/EXIT (DÜZENEK/ÇIKIŞ) düğmesine basın.
2. LIST SETUP (DÜZENEK LİSTELE) görünene kadar NEXT (SONRAKİ) ya da
PREVIOUS (ÖNCEKİ) düğmelerine basarak parametreleri gezin.
3. Ya zd ırma işlemini onaylamak için sağdaki oval düğmeye basın.
Ya pılanış etiketi basılır (Şekil 23).
Şekil 23 • Yapılanış Etiketi
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
Bir Ağ Yapılanış Etiketi Basın
Eğer bir yazıcı sunucusu kullanıyorsanız, yazıcı ağa bağlandıktan sonra bir ağ yapılanış etiketi
basabilirsiniz.
Ağ yapılanış etiketi basmak için aşağıdaki adımları uygulayın:
1. Kontrol panelinden SETUP/EXIT (DÜZENEK/ÇIKIŞ) düğmesine basın.
2. LIST NETWORK (AĞ LİSTELE) görünene kadar NEXT (SONRAKİ) ya da PREVIOUS
(ÖNCEKİ)
3. Ya zd ırma işlemini onaylamak için sağdaki oval düğmeye basın.
Ağ yapılanış etiketi basılır (Şekil 24). Eğer kablosuz yazıcı sunucusu kurulu değilse,
etiketin kablosuz iletişim kısmı basılmaz.
düğmelerine basarak parametreleri gezin.
Şekil 24 • Ağ Yapılanış Etiketi
170PAX4 Hızlı Referans Kılavuzu
Yaz ıcı Motorunu Yapılandırma
27
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
28
Yaz ıcı Motorunu Yapılandırma
Parametreleri Görme veya Değiştirme
Tablo 5 yazıcı motoru parametrelerinin alt setini düzenek moduna girdikten sonra NEXT
(SONRAKİ)
NEXT (SONRAKİ) düğmesine basarak bir sonraki parametreye geçin ya da PREVIOUS
(ÖNCEKİ)
değişiklik yapıldığı zaman, değerin yazıcı motorunda halen aktif olandan farklı olduğunu
belirtmek için ekranın sol üst köşesinde bir yıldız (*) imi belirir.
düğmesine bastığınız zaman gösterildikleri sırayla gösterir. Bu işlem boyunca
düğmesine basarak döngüdeki bir önceki parametreye geri dönün. Bir parametrede
Tablo 5 • Yazıcı Motoru Parametreleri
Parametre
DARKNESS (KOYULUK)
- 4.0 +
PRINT SPEED
(BASKI HIZI)
2 IPS
SLEW SPEED
(YETİŞME HIZI)
6 IPS
İşlem/Açıklama
Baskı Koyuluğunu Ayarlama
Baskı çok açık renkse veya basılı bölümlerde boşluklar varsa koyuluğu
artırın. Baskı çok koyu renkse veya basılı bölümlerde yayılmalar ya da
akmalar varsa koyuluğu azaltın. Koyuluk ayarları aynı zamanda sürücü ya
da yazılım ayarlarıyla da değiştirilebilir.
Önemli • Koyuluğu iyi baskı kalitesi sunan en düşük ayara getirin.
Koyuluk çok yükseğe ayarlanırsa, mürekkep bulaşabilir, şerit yanabilir ya
da yazıcı kafası zamanından önce aşınabilir.
• Koyuluğu artırmak için sağdaki oval düğmeye basın.
• Koyuluğu azaltmak için soldaki oval düğmeye basın.
Var sa yılan: +4.0
Aralık: 00,0'dan +30,0'a kadar
Baskı Hızını Ayarlama
•Değeri artırmak için sağdaki oval düğmeye basın.
•Değeri azaltmak için soldaki oval düğmeye basın.
Var sa yılan: 2 IPS
Aralık: 203 dpi için 2'den 12 IPS'e kadar, 300 dpi için 2'den 8 IPS'e kadar
Ye t işme Hızını Ayarla ma
•Değeri art
•Değeri azaltmak için soldaki oval düğmeye basın.
Var sa yılan: 6 IPS
Aralık: 1'den 12 IPS'e kadar
ırmak için sağdaki oval düğmeye basın.
BACKFEED SPEED
(GERİ BESLEME HIZI)
2 IPS
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
Geri Besleme Hızını Ayarlama
•Değeri artırmak için sağdaki oval düğmeye basın.
•Değeri azaltmak için soldaki oval düğmeye basın.
Var sa yılan: 2 IPS
Aralık: 1'den 12 IPS'e kadar
170PAX4 Hızlı Referans Kılavuzu
Yaz ıcı Motorunu Yapılandırma
Tablo 5 • Yazıcı Motoru Parametreleri (Devam ediyor)
29
Parametre
TEAR OFF
(YIRTMA)
+000
- +
YAZDIRMA MODU
TEAR-OFF
(YIRTMA)
MEDYA TÜRÜ
NON-CONTINUOUS
(ARALIKLI)
İşlem/Açıklama
Yırtma Pozisyonunu Ayarlama
Yazdırma işleminden sonra medyanın yırtma/çı karma çubuğunun
üzerindeki konumunu saptar. Pozitif rakamlar medyayı dışarı doğru iterken
negatif rakamlar medyayı içeri çeker.
Her oval düğmeye basış, yırtma pozisyonunu dört nokta satırı boyunda
ayarlar.
•Değeri artırmak için sağdaki oval düğmeye basın.
•Değeri azaltmak için soldaki oval düğmeye basın.
Var sa yılan: +0
Aralık: -120'den +120'ye kadar
Ya z dırma Modunu Seçme
Yazdırma modu ayarları yazıcı motoruna kullanmak istediğiniz medyanın
teslim yöntemini bildirir.
• Seçenekleri görüntülemek için oval düğmelerden birine basın.
Var sa yılan: TEAR-OFF (YIRTMA)
Seçenekler: TEAR-OFF (YIRTMA), REWIND (GERİ SARMA),
APPLICATOR (APLİ
Medya Türünü Seçme
Ya zıcı motoruna kullandığınız medya türünü bildirir. Aralıklı medya
seçtiğinizde, yazıcı motoru etiket uzunluğunu (etiketler arası boşluk, ya da
hizalama çentik veya deliğinin üzerindeki iki tanınan kayıt noktası
arasındaki uzaklık) ölçmek için medyayı yükler. Sürekli medya seçtiğiniz
zaman, etiket biçiminizin içine bir etiket uzunluğu yönergesi dahil
etmelisiniz (eğer ZPL veya ZPL II kullanıyorsanız
• Seçenekleri görüntülemek için oval düğmelerden birine basın.
Var sa yılan: NON-CONTINUOUS (ARALIKLI)
Seçenekler: CONTINUOUS (SÜREKLİ), NON-CONTINUOUS
(ARALIKLI)
KATÖR)
^LLxxxx).
SENSÖR TÜRÜ
WEB
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
Sensör Türünü Seçme
Ya zıcı motoruna medya web medyası (etiket ayrımları aralık, çentik veya
bir delik ile belirtilen) ya da arkasında siyah kayıt işaretleri basılı medya
kullandığınızı bildirir.
•Diğer seçenekleri görüntülemek için oval düğmelerden birine basın.
Var sa yılan: WEB
Seçenekler: WEB, MARK (İŞARET)
170PAX4 Hızlı Referans Kılavuzu
30
Yaz ıcı Motorunu Yapılandırma
Tablo 5 • Yazıcı Motoru Parametreleri (Devam ediyor)
Parametre
YAZDIRMA YÖNTEMİ
TERMAL TRANSFER
YAZDIRMA GENİŞLİĞİ
168 0/8 MM +
İşlem/Açıklama
Ya z dırma Yöntemini Seçme
Ya zıcı motoruna kullanılması gereken yazdırma yöntemini bildirir: termal
transfer (şerit gerekli) ya da direkt termal (şeritsiz).
• Seçenekleri görüntülemek için oval düğmelerden birine basın.
Var sa yılan: Termal transfer
Seçenekler: Termal transfer, direkt termal
Not • Şerit kullanırken direkt termalin seçilmesi yazıcı motoru
hatası durumunu oluşturur ancak yazdırma işlemi devam eder.
Ya z dırma Genişliğini Seçme
Ya zıcı motorunun çözünürlüğüne göre etiketin eni boyunca
yazdırılabilecek alanı belirler.
Gösterilen değeri değiştirmek için:
1. İmleci hareket ettirmek için soldaki oval düğmeye basın.
2. Rakamın değerini artırmak için sağdaki oval düğmeye basın.
Ölçüm birimini değiştirmek için:
1. Ölçüm birimi aktif olana kadar soldaki oval düğmeye basın.
2. Farklı bir ölçüm birimine (mm, inç ya da noktalar) geçmek için
sağdaki oval düğmeye basın.
Var sa yılan: 203 dpi yazıcı motorları için 168 0/8 mm, 300 dpi yazıcı
motorları için 168 0/12 mm
NOT: Genişliği fazla dar olarak ayarlamak etiketin bazı bölümlerinin
medyaya basılmamasıyla sonuçlanabilir. Genişliği fazla geniş ayarlamak
biçimlendirme hafızasını boşa harcamaya ve etiketin üzerinden merdane
silindirine yazdırmaya sebep olabilir. Eğer görüntü
^POI ZPL II komutu
kullanılarak ters çevrildiyse bu ayar etiket biçiminin yatay pozisyonunu
etkileyebilir.
MAKSİMUM UZUNLUK
-39.0 İNÇ 988 MM+
Maksimum etiket uzunluğu kalibrasyon işlemi sırasında kullanılır. Etiketler
arası boşluk etiket uzunluğunun parçası olarak sayılır.
Her zaman kullandığınız etiket uzunluğundan en az 25,4 mm (1 inç) daha
uzun bir değer kullanın. Örneğin, eğer etiketin uzunluğu, etiketler arası
boşluk dahil 126 mm (5 inç) ise, parametreyi 152 mm'ye (6,0 inç)
ayarlayın. Eğer girilen değer etiket uzunluğundan daha küçük ise, yazıcı
motoru sürekli medya yüklendiğini düşünür ve yazıcı motoru ayarlanamaz.
•Değeri artırmak için sağdaki oval düğmeye basın.
•Değeri azaltmak için soldaki oval düğmeye basın.
Maksimum Etiket Uzunluğunu Seçme
Var sa yı
lan: 988 mm (39,0 inç).
Aralık: Değerler 25,4 mm'lik (1 inç) artımlarla ayarlanabilir.
List Fonts (Yazıyüzü Tiplerini Listele)
YAZIYÜZÜ TİPLERİNİ LİSTELE
YAZDIRMA
•Yazıcı motorunun RAM, Anlık Bellek ya da seçeneğe bağlı gelen
PCMCIA yazıyüzü tipi kartlarında bulunan standart ve diğer ek
seçeneğe bağlı gelen yazıyüz türlerini listeleyen bir etiket basmak için
sağdaki oval düğmeye basın.
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
170PAX4 Hızlı Referans Kılavuzu
Yaz ıcı Motorunu Yapılandırma
Tablo 5 • Yazıcı Motoru Parametreleri (Devam ediyor)
31
Parametre
BAR KODLARINI LİSTELE
YAZDIRMA
GÖRÜNTÜLERİ LİSTELE
YAZDIRMA
BİÇİMLERİ LİSTELE
YAZDIRMA
DÜZENEK LİSTELE
YAZDIRMA
AĞ LİSTELE
YAZDIRMA
TÜMÜNÜ LİSTELE
YAZDIRMA
İşlem/Açıklama
List Bar Codes (Bar Kodları Listele)
•Yazıcı motorunda bulunan mevcut bar kodları listeleyen bir etiket
basmak için sağdaki oval düğmeye basın. Bar kodlar RAM, anlık hafıza
ve seçeneğe bağlı gelen PCMCIA kartlarında saklanabilir.
List Images (Görüntüleri Listele)
•Yazıcı motorunun RAM, Anlık Bellek ya da seçeneğe bağlı gelen hafıza
kartında bulunan mevcut görüntüleri listeleyen bir etiket basmak için
sağdaki oval düğmeye basın.
List Formats (Biçimleri Listele)
•Yazıcı motorunun RAM, Anlık Bellek ya da seçeneğe bağlı gelen hafıza
kartında bulunan mevcut biçimleri listeleyen bir etiket basmak için
sağdaki oval düğmeye basın.
List Setup (Düzenek Listele)
•Yazıcı motorunda bulunan mevcut yazıcı motoru yapılanışını listeleyen
bir yapılanış etiketi basmak için sağdaki oval düğmeye basın.
List Network Settings (Ağ Ayarlarını Listele)
• Kurulu yazıcı sunucularının ayarlarını listeleyen bir ağ yapılanış etiketi
basmak için sağdaki oval düğmeye basın.
List All (Tümünü Listele)
• Mevcut yazıyüzü tipleri, bar kodlar, görüntüler, biçimler ve mevcut
yazıcı motoru ve ağ yapılanışlarını listeleyen etiketler basmak için
sağdaki oval düğmeye basın.
DİL
ENGLISH
(İNGİLİZCE)
Görüntü Dilini Seçme
Bu parametre kontrol paneli LCD ekranında görüntülenen dili seçmenizi
sağlar.
•Diğer seçenekleri görüntülemek için sağ veya sol oval düğmelerden
birine basın.
Var sa yılan: ENGLISH (İNGİLİZCE)
Seçenekler: ENGLISH (İNGİLİZCE), SPANISH (İSPANYOLCA),
FRENCH (FRANSIZCA), GERMAN (ALMANCA), ITALIAN
(İTALYANCA), NORWEGIAN (NORVEÇÇE), PORTUGUESE
(PORTEKİZCE), SWEDISH (İSVEÇÇE), DANISH (DANİMARKACA),
SPANISH 2 (İSPANYOLCA 2), DUTCH (FLEMENKÇE), FINNISH
(FİNCE), CUSTOM (ÖZEL)
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
32
Temizleme Programı
Temizleme Programı
Önerilen temizleme programı Tab lo 6'da gösterilmektedir. Belirlenmiş yöntemler için
aşağıdaki sayfalara bakınız.
Dikkat • Sadece belirtilen temizlik maddelerini kullanın. Zebra bu yazıcıda kullanılan diğer
sıvılar tarafından oluşacak hasarlardan sorumlu değildir.
Tablo 6 • Önerilen Yazıcı Temizleme Programı
Alan Yöntem Zaman Aralıkları
Ya zıcı kafası Çözücü* Bu işlemleri aşağıdaki zamanlarda gerçekleştirin:
Merdane silindiri Çözücü*
Verici medya sensörü Hava sıkma
Ya ns ıtıcı medya sensörü Hava sıkma
Medya yolu Çözücü*
Şerit sensörü Hava sıkma
• CLEAN HEAD NOW (KAFAYI ŞİMDİ TEMİZLE)
belirdiği zaman.
• Direk Termal Yazdırma Modu: Her etiket
rulosundan ya da her 150 m'lik (500 fit) yelpaze kıvrım
etiketten sonra.
• Termal Transfer Yazdırma Modu: Her 450 m'lik
(1500 fit) şerit rulosundan sonra.
Kapak açık sensörleri Hava sıkma Ayda bir
Yırtma/çıkarma çubuğu Çözücü*
* Zebranın Önleyici Bakım kiti (parça No. 47362) veya %90 izoprofil alkol ve %10 deiyonize sudan oluşan
bir solüsyon kullanın.
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
Yazıcı kafasını ve Merdane Silindirini temizleme
Ya zıcı kafası ve merdane silindirini 32. sayfadaki Tablo 6'da gösterilen programa göre
temizleyin. Boşluklar ya da açık renkli baskı gibi tutarsız baskı kalitesi görürseniz yazıcı
kafasını daha sık temizleyin. Medya hareketlerinde sorun görürseniz merdane silindirini
temizleyin.
Dikkat • Yazıcı kafası sıcak olabilir ve ciddi yanmalara sebep olabilir. Yazıcı kafasının
soğumasını bekleyin.
Dikkat • Devre kartları ve yazıcı kafaları gibi statiğe- duyarlı parçaları ele alırken
elektrostatik güvenlik önlemleri alın.
Dikkat • Medya veya şerit yüklerken, yazıcı kafa takımı veya diğer yazıcı parçalarıyla
temas edebilecek tüm takılarınızı çıkarın.
Yazıcı kafasını ve merdane silindirini temizlemek için aşağıdaki adımları
uygulayın:
170PAX4 Hızlı Referans Kılavuzu
Temizleme Programı
33
1. Ya zıcı motorunu kapatın (O).
2. Bkz Şekil 25. Yazıcı kafa takımını, yazıcı kafası kolunun kilitleme pimindeki mandalını
açarak açın.
Şekil 25 • Yazıcı Kafası Takımını Açma
1
2
Ya zıcı kafası kolu
1
Kilitleme pimi
2
3. Medya ve şeridi yazıcı motorundan çıkarıp atın.
09.08.2007 170PAX4 Hızlı Referans Kılavuzu 57513L-242 Rev. A
170PAX4 Hızlı Referans Kılavuzu
34
Temizleme Programı
4. Bkz Şekil 26. Önleyici Bakım kiti (parça no 47362) veya %90 izoprofil alkol ve %10
deiyonize sudan oluşan bir solüsyon kullanarak pamuk çubuğu ile yazıcı parçalarını uçtan
uca silin. Çözücünün buharlaşmasını bekleyin.
Şekil 26 • Yazıcı Kafası ve Merdane Silindiri Temizliği
(Sağ El Ünitesi Gösterilmiştir)
1 2
3
Ya zıcı kafası parçaları (gri şerit)
1
Pamuk çubuğu
2
Merdane Silindiri
3
5. Merdane silindirini ve diğer silindirleri temizlemek için alkolle ıslatılmış tiftiksiz bir bez
kullanın. Silindirleri temizleme esnasında çevirin.
6. Medya ve şeridi tekrar yükleyin (eğer kullanılmışlarsa).
7. Ya zıcı motorunu açın (I).
Not • Eğer bu işlemi gerçekleştirdikten sonra baskı kalitesinde iyileşme olmazsa yazıcı
kafasını Save-a-Printhead temizleme filmiyle temizleyin. Daha fazla bilgi için Zebra yetkili
bayiinizi arayın.
57513L-242 Rev. A 170PAX 4 Hızlı Referans Kılavuzu 09.08.2007
Loading...
