170PA X 4 Hurtigreferanse
Denne veiledningen gir grunnleggende informasjon om lasting og drift av utskriftsmotoren.
Du finner flere opplysninger i Brukerveiledning.
Innhold
Utvendig visning av utskriftsmotoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Kontrollpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Knapper på kontrollpanelet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Indikatorlys (LED-er) på kontrollpanelet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Utskriftsmateriale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Bånd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Sette i utskriftsmateriale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Legge i bånd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Fjerne et brukt bånd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Konfigurere utskriftsmotoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Skrive ut en konfigurasjonsetikett . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Skrive ut en nettverkskonfigurasjonsetikett . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Vise eller endre parametere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Rengjøringsplan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Rengjøre skrivehodet og skrivevalsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
© 2007 ZIH Corp. Alle produktnavn og -numre er Zebravaremerker, og Zebra og Zebra-logoen er registrerte
varemerker for ZIH Corp. Med enerett.
57517L-192 Rev. A
13.08.2007
170PAX4 Hurtigreferanse
2
Utvendig visning av utskriftsmotoren
Utvendig visning av utskriftsmotoren
Utskriftsmotorer er tilgjengelige i en høyrevendt konfigurasjon (utskriftsmateriale flyttes fra
venstre til høyre, Figur 1) og en venstrevendt konfigurasjon (utskriftsmateriale flyttes fra
høyre til venstre, Figur 2).
Figur 1 • Høyrevendt utskriftsmotor
2
1
3
Figur 2 • Venstrevendt utskriftsmotor
2
3
1
Medieluke
1
Kontrollpanel
2
Elektronikkdeksel
3
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
Kontrollpanel
Alle kontroller og indikatorer for utskriftsmotoren er plassert på kontrollpanelet (Figur 3).
Strømbryteren er plassert på siden av kontrollpanelet.
Figur 3 • Kontrollpanel (høyrevendt)
170PAX4 Hurtigreferanse
Kontrollpanel
3
1
Strømbryter
1
Knapper
2
LCD-skjerm
3
Lys/LED-er
4
Knapper på kontrollpanelet
Knappene på kontrollpanelet beskrives i Tab ell 1.
Tabell 1 • Knapper på kontrollpanelet
Knapp Beskrivelse/funksjon
3 242
SVARTE OVALER De to svarte ovalene brukes til å endre parameterverdier for
en parameter som vises på LCD-skjermen. Vanlig bruk
inkluderer å øke eller redusere en verdi, svare ja eller nei, angi
AV eller PÅ og å bla gjennom valgene.
PREVIOUS (Forrige) Blar til den forrige parameteren på LCD-skjermen.
NEXT (Neste) Blar til den neste parameteren på LCD-skjermen.
SETUP/EXIT
(Oppsett/avslutt)
PAUS E Stopper og starter utskriftsprosessen på nytt eller fjerner
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
Starter og avslutter konfigurasjonsmodus.
feilmeldinger og tømmer LCD-skjermen. Hvis en etikett
skrives ut, fullføres utskriften før utskriftsprosessen stopper.
Når utskriftsmotoren er satt på pause, er PAUSE-lyset PÅ.
170PAX4 Hurtigreferanse
4
Kontrollpanel
Tabell 1 • Knapper på kontrollpanelet (forts.)
Knapp Beskrivelse/funksjon
CANCEL (Avbryt)
CANCEL (Avbryt) fungerer bare i Pause-modus. Når du
trykker på
CANCEL (Avbryt), skjer følgende:
• Avbryter etikettformatet som skrives ut.
• Hvis ingen etikettformat skrives ut, avbrytes det neste som
skal skrives ut.
• Hvis ingen etikettformater venter på å bli skrevet ut,
ignoreres
CANCEL (Avbryt).
Hvis du vil tømme utskriftsmotorens etikettformatminne,
trykker du på og holder inne
lyset slås av.
FEED (Mat) Mater en blank etikett.
• Hvis utskriftsmotoren er inaktiv eller satt på pause, mates
etiketten øyeblikkelig.
• Hvis utskriftsmotoren skriver ut, mates etiketten etter at
den gjeldende bunten skrives ut.
CALIBRATE
(Kalibrering)
CALIBRATE (Kalibrering) fungerer bare i Pause-modus.
Trykk på
CALIBRATE (Kalibrering) hvis du vil rekalibrere
for riktig medielengde, angi medietype (kontinuerlig /
ikke-kontinuerlig) og angi utskriftsmetode (direkte termisk /
termisk overføring).
CANCEL (Avbryt) til DATA-
Indikatorlys (LED-er) på kontrollpanelet
Lysene på kontrollpanelet beskrives i Tabell 2.
Tabell 2 • Lys på kontrollpanelet
LED
POWER (strøm)
(grønt)
PAUSE
(gult)
AV angir PÅ angir BLINKING angir
Utskriftsmotoren
er AV, eller det er
Strømbryteren er PÅ, og det er strøm til
utskriftsmotoren.
ikke strøm til
utskriftsmotoren.
Normal drift. Ett av følgende:
• Utskriftsmotoren er satt på pause på
grunn av en feiltilstand (feil med
skrivehode, bånd eller papir). Oppstår
vanligvis sammen med et annet lys.
• Det ble trykket på
• Det ble bedt om pause fra
applikatorutgangen.
• Det ble mottatt en pause som en del av
etikettformatet.
—
—
PAUSE.
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
Tabell 2 • Lys på kontrollpanelet
170PAX4 Hurtigreferanse
Kontrollpanel
5
LED
DATA
(grønt)
MEDIA
(Utskriftsmateriale)
(gult)
RIBBON (Bånd)
(gult)
ERROR (Feil)
(oransje)
AV angir PÅ angir BLINKING angir
Ingen data mottas
eller behandles.
Data behandles eller utskrift pågår. Ingen
data mottas.
Utskriftsmotoren
mottar data fra
eller sender
statusinformasjon
til vertsmaskinen.
Normal drift.
Utskriftsmaterialet
er riktig plassert.
Tomt for utskriftsmateriale.
(Utskriftsmotoren er satt på pause, LCDskjermen viser feilmelding og PAUSE-
—
lyset er PÅ).
Normal drift.
Båndet er riktig
plassert.
Bånd i når utskriftsmotoren er i modus
for direkte termisk, eller ingen bånd i når
utskriftsmotoren er i modus for termisk
—
overføring. Utskriftsmotoren er satt på
pause, LCD-skjermen viser feilmelding
og PAUSE-lyset er PÅ.
Ingen
utskriftsmotorfeil.
— Det finnes
utskriftsmotorfeil.
Kontroller
statusen på LCDskjermen.
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
6
Utskriftsmateriale
Utskriftsmateriale
Utskriftsmotoren kan bruke forskjellige typer utskriftsmateriale (Tabell 3).
Tabell 3 • Type utskriftsmateriale
Typ e
utskriftsmateriale
Hvordan det ser ut Beskrivelse
Ikke-fortløpende rull Utskriftsmaterialet er viklet på en kjerne.
De individuelle etikettene er atskilt med et
mellomrom, hakk, hull eller et svart merke,
som gjør det mulig å se hvor en etikett
slutter og en ny en begynner. Når du bruker
utskriftsmateriale som har hull eller hakk,
legger du mediesensoren rett over hullet
eller hakket.
Fortløpende rull Utskriftsmaterialet er viklet på en kjerne
og har ingen mellomrom, hull, hakk eller
svarte merker. Dette gjør det mulig å skrive
ut avbildningen hvor som helst på
etiketten.
Listepapir Utskriftsmaterialet er brettet i sikksakk.
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
Bånd
Båndet er en tynn film som er belagt på den ene siden med voks eller voksharpiks, som
overføres til utskriftsmaterialet under den termiske overføringsprosessen.
Når skal båndet brukes
Utskriftsmateriale for termisk overføring krever bånd til utskrift, mens utskriftsmateriale for
direkte termisk ikke krever det. Hvis du vil finne ut om det må brukes bånd til et spesielt
materiale, kan du utføre en skrapetest på materialet.
Slik utfører du en skrapetest på materialet:
1. Skrap på skriveflaten på materialet med fingerneglen.
2. Vises det et svart merke på materialet?
Hvis et svart merke... Da er materialet...
Ikke vises på materialet Termisk overføring. Et bånd er nødvendig.
Vises på materialet Direkte termisk. Et bånd er ikke nødvendig, selv om
170PAX4 Hurtigreferanse
du kan bruke bånd for å beskytte skrivehodet mot
slitasje fra materialet.
Bånd
7
Hvilken side av båndet har belegg
Båndet kan være viklet med den belagte siden på innsiden eller på utsiden (Figur 4). Denne
utskriftsmotoren kan bare bruke bånd som er belagt på utsiden.
Figur 4 • Er båndet belagt på utsiden eller innsiden
Utsiden Innsiden
Slik finner du ut hvilken side av båndet som er belagt:
1. Trekk av en etikett fra dekkpapiret.
2. Trykk et hjørne av den klebende siden på etiketten mot den ytre flaten på båndrullen.
3. Trekk etiketten av båndet.
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
8
Bånd
4. Sjekk resultatet. Har blekkflak eller -partikler fra båndet klebet seg til etiketten?
Hvis blekk fra båndet... Da…
Klebet seg til etiketten Er båndet belagt på den ytre overflaten.
Ikke klebet seg til etiketten Er båndet belagt på den indre overflaten. Du kan
kontrollere dette ved å gjenta testen på den indre
overflaten på båndrullen.
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
Sette i utskriftsmateriale
Figur 5 angir komponentene som håndterer utskriftsmateriale i en høyrevendt utskriftsmotor.
En venstrevendt enhet inneholder et speilbilde av disse komponentene. Figur 6 på side 10
viser begge utskriftsmotorene med utskriftsmateriale i.

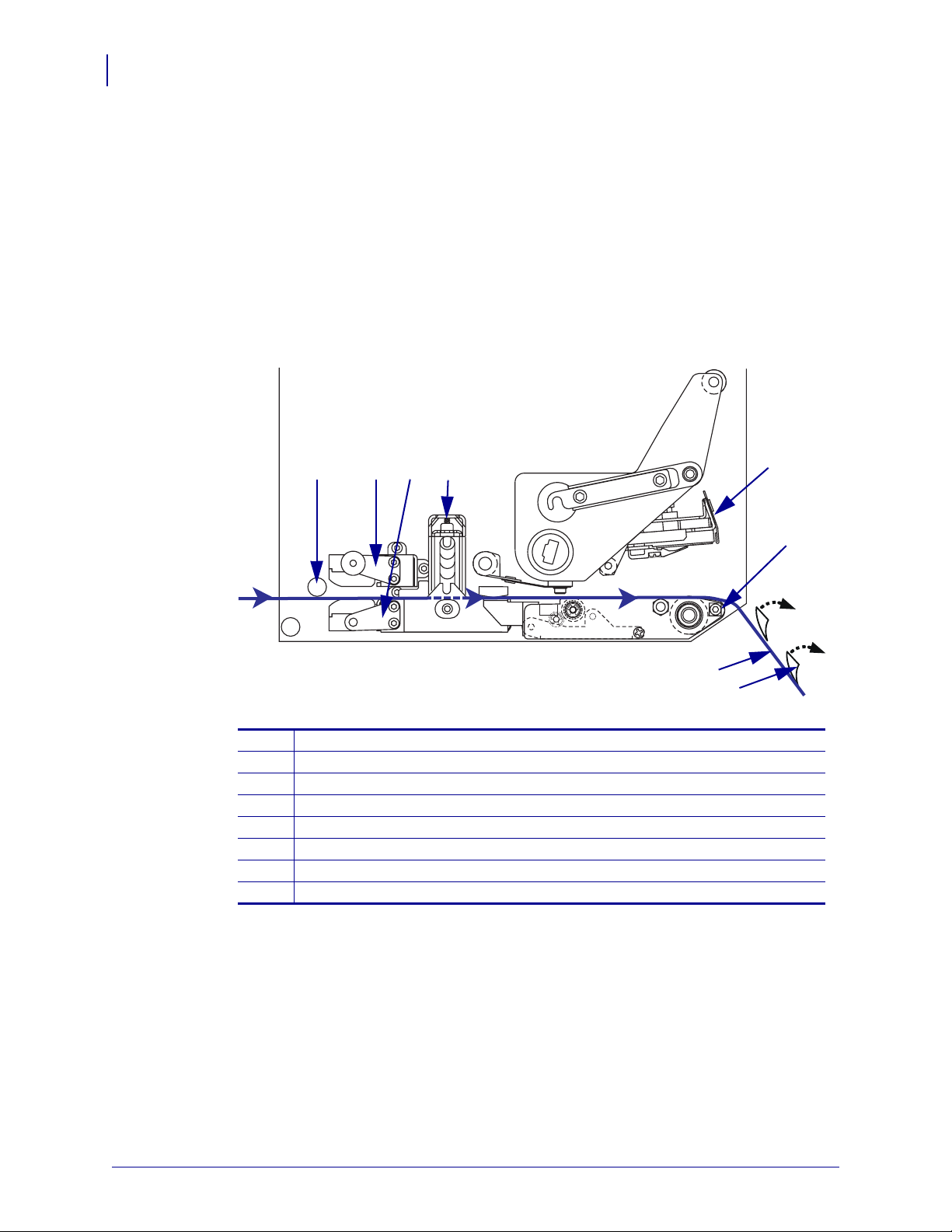

Figur 5 • Komponenter for isetting av utskriftsmateriale (høyrevendt)
170PAX4 Hurtigreferanse
Sette i utskriftsmateriale
9
13
12
11
Skrivehodesperre
1
Skrivehode
2
Avtrekkingsstang
3
Skrivevalse
4
Skrivehodets låsepinne
5
Avtrekkingsvalse
6
Avtrekkingsvalsens sperre
7
1
2
3
589 6
710
Medieføring
8
Klemvalse
9
Etikettføringshylle
10
Nedre føringsstolpe
11
Øvre føringsstolpe
12
Øvre mediesensorspor
13
4
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
10
Sette i utskriftsmateriale

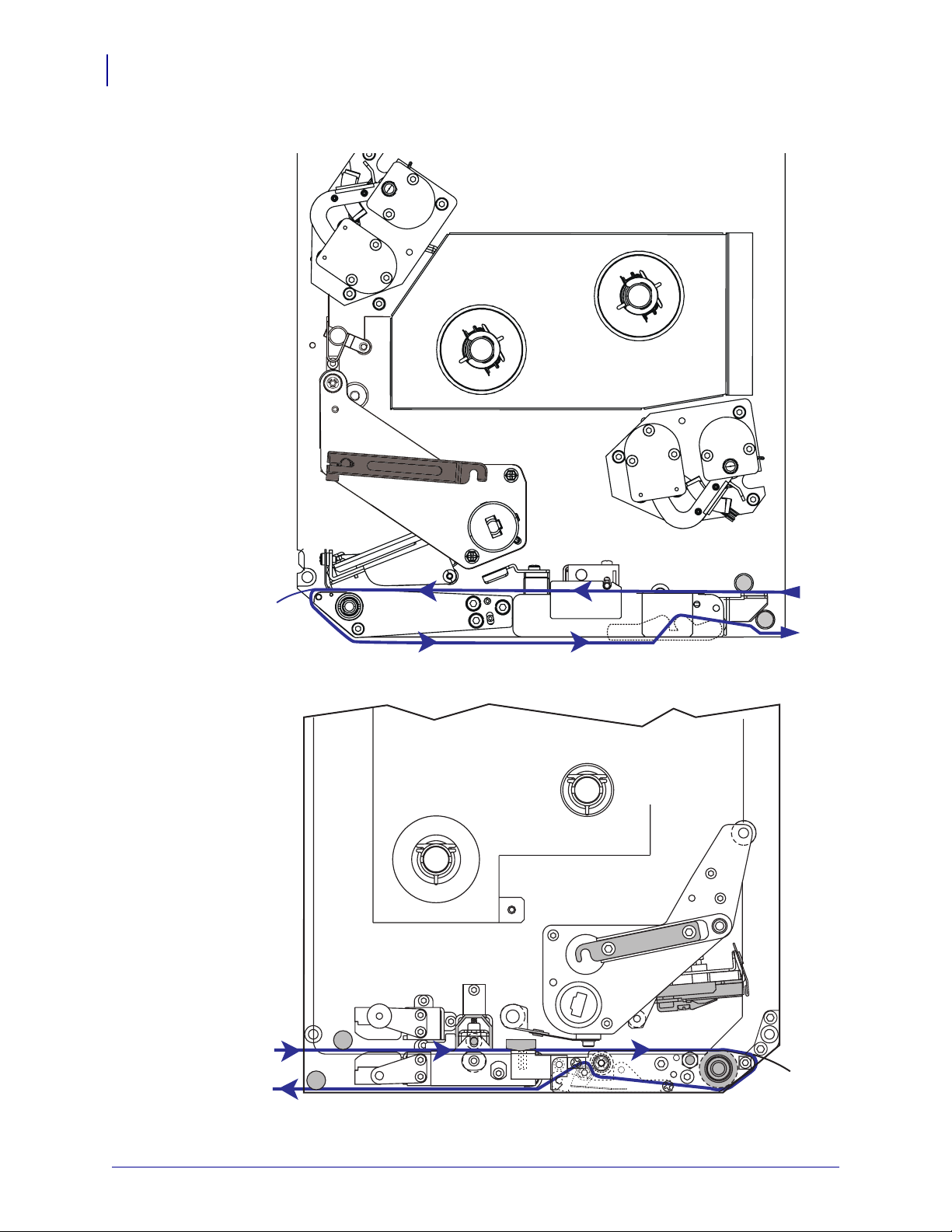

Figur 6 • Isatt utskriftsmateriale
Venstrevendt
Høyrevendt
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
170PAX4 Hurtigreferanse
Sette i utskriftsmateriale
Advarsel • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre skriverdeler.
Slik setter du i utskriftsmateriale:
1. Sett utskriftsmateriale i matespolen på applikatoren (se brukerveiledningen for
applikatoren).
2. Åpne medieluken.
3. Se Figur 7. Trykk ned klemvalsens utløsersperre.
Klemvalsen spretter opp (Figur 8).
Figur 7 • Trykk på klemvalsens utløsersperre
1
11
Klemvalsens utløsersperre
1
Figur 8 • Åpnet klemvalse
1
Klemvalse
1
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
12
Sette i utskriftsmateriale
4. Se Figur 9. Under utskriftsmotoren griper du tak i vingemutteren i messing på den ytre
medieføringen og skyver den ytre medieføringen helt ut.
Figur 9 • Skyv ut den ytre medieføringen
1
Vingemutter i messing
1
Ytre medieføring
2
2
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
170PAX4 Hurtigreferanse
Sette i utskriftsmateriale
5. Se Figur 10. Åpne skrivehodet ved å løsne skrivehodesperren fra låsepinnen.
Advarsel • Skrivehodet kan være varmt og kan forårsake alvorlige brannskader. La
skrivehodet bli avkjølt.

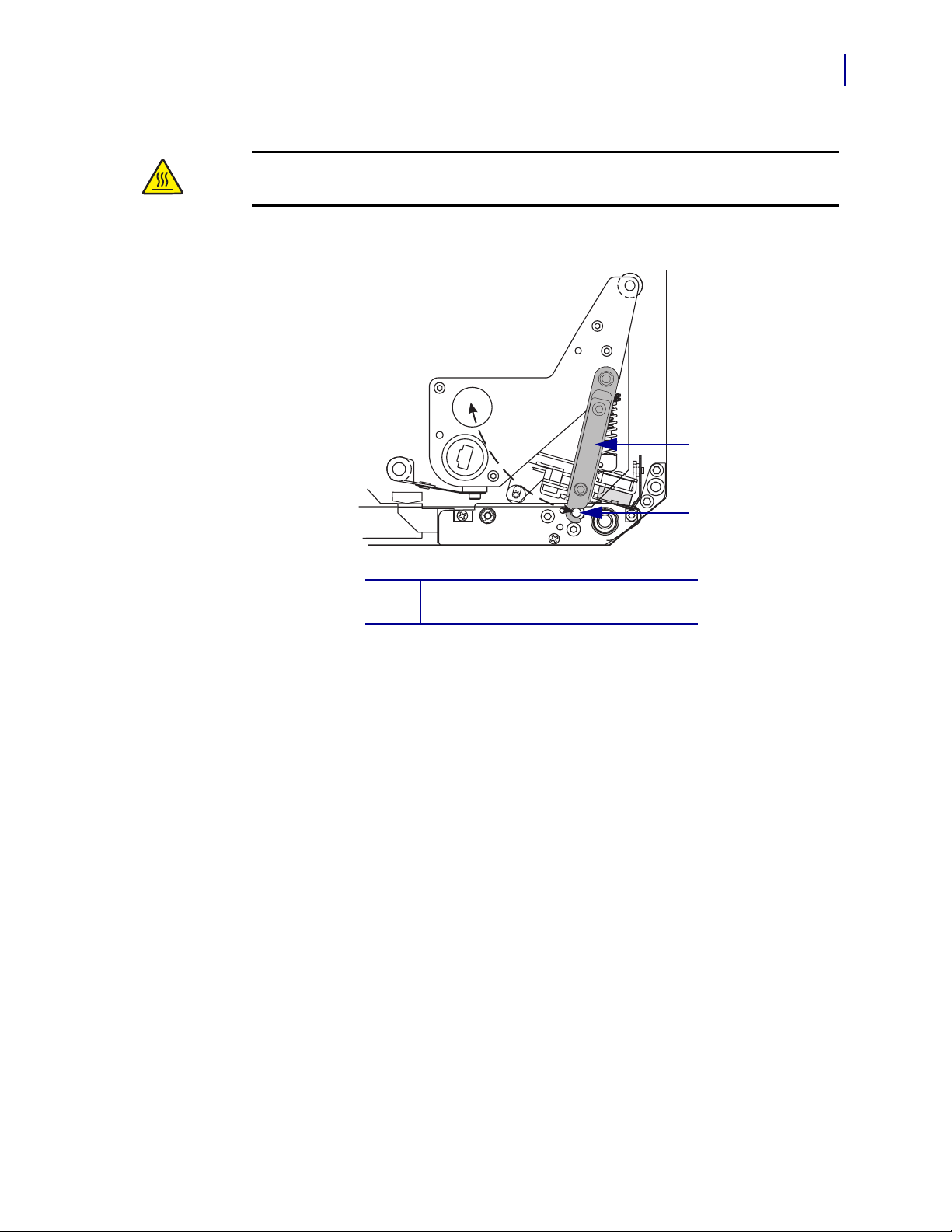

Figur 10 • Åpne skrivehodet
1
13
Skrivehodesperre
1
Låsepinne
2
2
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
14
Sette i utskriftsmateriale
6. Se Figur 11. Før utskriftsmaterialet gjennom den øvre mediebanen som følger:
a. Under den øvre føringsstolpen
b. Mellom det øvre mediesensorsporet og etikettføringshyllen
c. Under klemvalsen
d. Under skrivehodeenheten
7. Se Figur 11. Legg utskriftsmateriale ca 75 cm (30 tommer) forbi avtrekkingsstangen.
Fjern og kasser etikettene fra det viste utskriftsmaterialet.
Figur 11 • Legg i utskriftsmateriale
1 4
Øvre føringsstolpe
1
Øvre mediesensorspor
2
Etikettføringshylle
3
Klemvalse
4
Skrivehode
5
Avtrekkingsstang
6
Dekkpapir
7
Etikett
8
2 3
5
6
7
8
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
170PAX4 Hurtigreferanse
Sette i utskriftsmateriale
8. Se Figur 12. Plasser utskriftsmaterialet slik at det er justert med og bare berører den indre
medieføringen.
9. Se Figur 12. Under utskriftsmotoren griper du tak i vingemutteren i messing på den ytre
medieføringen og plasserer den ytre medieføringen slik at den bare berører den ytre
kanten av utskriftsmaterialet.
Figur 12 • Juster den ytre medieføringen
1
15
2
Ytre medieføring
1
Utskriftsmateriale
2
10. Se Figur 7 på side 11. Trykk ned klemvalsen til den lukkes og låses.
11. Se Figur 10 på side 13. Lukk skrivehodet ved å rotere skrivehodesperren til den smekker
inn i låsepinnen.
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
16
Sette i utskriftsmateriale
12. Se Figur 13. Løft opp avtrekkingsvalsens sperre slik at avtrekkingsvalsen vippes ned.
Figur 13 • Utløs avtrekkingsvalsen
1
2
Avtrekkingsvalsens sperre
1
Avtrekkingsvalse
2
13. Se Figur 14. Legg dekkpapiret rundt avtrekkingsstangen, under skrivevalsen og gjennom
avtrekkingsvalsen.
Merk • Hvis applikatoren har et luftrør, fører du dekkpapiret mellom luftrøret og
avtrekkingsstangen. Ikke legg dekkpapiret over luftrøret.
Figur 14 • Legg i dekkpapir
4
1
2
3
Avtrekkingsstang
1
Skrivevalse
2
Avtrekkingsvalse
3
Nedre føringsstolpe
4
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
170PAX4 Hurtigreferanse
Sette i utskriftsmateriale
14. Se Figur 15. Roter avtrekkingsvalsen til den låses i lukket posisjon.
Figur 15 • Lukket avtrekkingsvalse
15. Se Figur 14. Legg dekkpapiret under den nedre føringsstolpen og rundt
opprullingsspindelen på applikatoren (se brukerveiledningen til applikatoren).
16. Lukk medieluken.
17
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
18
Legge i bånd
Legge i bånd
Bruk bånd ved utskriftsmateriale for termisk overføring (se Bånd på side 7). Båndet må være
belagt på utsiden og må være bredere enn utskriftsmaterialet. Hvis båndet er smalere enn
utskriftsmaterialet, er deler av skrivehodet ubeskyttet og kan slites ut før tiden.
Figur 16 angir båndsystemets komponenter inne i medierommet i en høyrevendt
utskriftsmotor. En venstrevendt enhet inneholder et speilbilde av disse komponentene.
Figur 17 på side 19 viser utskriftsmotoren med bånd i.
Figur 16 • Komponenter for ilegging av bånd
1 2
Båndmatingsspindel
1
Båndopprullingsspindel
2
Øvre båndføringsvalse
3
Skrivehodesperre
4
3
4
5
7
5
6
7
6
Skrivehode
Låsepinne
Nedre båndføringsvalse
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
Figur 17 • Ilagt bånd
Venstrevendt
170PAX4 Hurtigreferanse
Legge i bånd
19
Høyrevendt
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
20
Legge i bånd
Slik legger du i båndet:
Advarsel • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre skriverdeler.
1. Se Figur 18. Legg en full båndrull på matespindelen slik at båndet roteres som vist, og
skyv rullen mot utskriftsmotorens ramme til den er på plass.
Figur 18 • Legg bånd på matespindelen
Venstrevendt Høyrevendt
1
Båndmatingsspindel med bånd
1
2. Se Figur 19. Åpne skrivehodet ved å løsne skrivehodesperren fra låsepinnen.
Figur 19 • Åpne skrivehodet
1
2
1
Skrivehodesperre
1
Låsepinne
2
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
170PAX4 Hurtigreferanse
Legge i bånd
3. Se Figur 20. Før båndet under den nedre båndføringsvalsen.
4. Se Figur 20. Kontroller at båndet plasseres rett under båndsensoren, som er plassert i
nærheten av den bakre veggen på utskriftsmotoren.
Figur 20 • Legg båndet under båndsensoren
21
21
Nedre båndføringsvalse
1
Båndsensor
2
5. Se Figur 21. Før båndet under skrivehodet og rundt den øvre båndføringsvalsen.
Advarsel • Skrivehodet kan være varmt og kan forårsake alvorlige brannskader.
La skrivehodet bli avkjølt.
Figur 21 • Før båndet under skrivehodet
1
2
Øvre båndføringsvalse
1
Skrivehode
2
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
22
Legge i bånd
6. Se Figur 22. Plasser en tom båndkjerne på båndopprullingsspindelen, og skyv kjernen mot
utskriftsmotorens ramme til den er på plass.
7. Se Figur 22. Fest enden av båndet til den tomme båndkjernen med teip eller en etikett, og
vikle flere runder i den viste retningen. Kontroller at båndet vikles jevnt på spindelen.
Figur 22 • Legg båndet på båndopprullingsspindelen
Venstrevendt Høyrevendt
1
Båndopprullingsspindel med tom båndkjerne
1
8. Se Figur 19 på side 20. Lukk skrivehodet ved å dreie skrivehodesperren over låsepinnen.
9. Lukk medieluken.
1
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
Fjerne et brukt bånd
Slik fjerner du et brukt bånd:
1. Åpne medieluken.
2. Er båndet oppbrukt?
Dersom... Da…
Ja a. Fjern den tomme kjernen fra båndmatingsspindelen. Spar på kjernen
Nei
170PAX4 Hurtigreferanse
Fjerne et brukt bånd
slik at du kan bruke den på båndopprullingsspindelen når du legger i
båndet.
b. Fjern det brukte båndet og kjernen fra båndopprullingsspindelen.
c. Installer et nytt bånd ved å følge instruksjonene i Legge i bånd
på side 18.
a. Kutt båndet i nærheten av båndopprullingsspindelen.
b. Fjern det brukte båndet og kjernen fra båndopprullingsspindelen.
c. Finn en tom båndkjerne. Eventuelt fjern og kasser det brukte båndet
fra kjernen som ble fjernet i forrige trinn.
d. Se Figur 22 på side 22. Installer den tomme båndkjernen på
båndopprullingsspindelen, og skyv kjernen mot utskriftsmotorens
ramme til den er på plass.
e. Legg resten av båndet på matespindelen ved å følge instruksjonene i
Legge i bånd på side 18.
f. Se Figur 22 på side 22. Fest enden av båndet til den tomme
båndkjernen med teip eller en etikett, og vikle flere runder i den viste
retningen. Kontroller at båndet vikles jevnt på spindelen.
23
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
24
Konfigurere utskriftsmotoren
Konfigurere utskriftsmotoren
Når du har installert utskriftsmaterialet og båndet, kan du sette opp utskriftsmotorens
parametere for programmet ved hjelp av kontrollpanelet.
Viktig • Visse utskriftstilstander kan kreve at du justerer utskriftsparametere som for
eksempel skrivehastighet, mørkhetsgrad eller utskriftsmodus. Disse tilstandene inkluderer
(men er ikke begrenset til):
• utskrift i høye hastigheter
• avskrelling av utskriftsmateriale
• bruk av veldig tynne, små, syntetiske eller belagte etiketter
Ettersom utskriftskvaliteten påvirkes av disse og andre faktorer, bør du kjøre noen tester for å
finne den beste kombinasjonen av skriverinnstillinger og utskriftsmateriale for programmet.
En dårlig tilpassing kan redusere utskriftskvaliteten eller utskriftshastigheten, eller
utskriftsmotoren virker kanskje ikke som den skal i ønsket utskriftsmodus.
Slik starter du Oppsett-modus:
1. Trykk på SETUP/EXIT (Oppsett/avslutt) på kontrollpanelet.
2. Trykk på enten NEXT (Neste) eller PREVIOUS (Forrige) for å bla gjennom parameterne.
Slik avslutter du Oppsett-modus:
1. Trykk på SETUP/EXIT (Oppsett/avslutt).
LCD-skjermen viser
2. Trykk på ovalen til venstre eller høyre hvis du vil vise lagringsalternativene (Ta bell 4).
Tabell 4 • Lagringsalternativer når du forlater Oppsett-modus
LCD
PERMANENT
MIDLERTIDIG
AVBRYT
LAST STANDARDER
LAGRE ENDRINGER.
Beskrivelse
Lagrer verdier i utskriftsmotoren selv om strømmen er slått av.
Lagrer endringene til strømmen slås av.
Avbryter alle endringer fra du trykket på SETUP/EXIT
(Oppsett/avslutt) unntatt for endringer av innstillinger for
mørkhetsgrad og avrivning.
Gjenoppretter alle parametere bortsett fra
nettverksinnstillingene til fabrikkinnstillingene.
Merk • Lasting av fabrikkinnstillinger fører til at
utskriftsmotoren kalibreres automatisk.
LAST SISTE LAGR.
STAND. NET
3. Trykk på NEXT (Neste) hvis du vil velge det viste valget.
Når konfigurasjons- og kalibreringssekvensen er ferdig, vises
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
Laster verdier fra den siste permanente lagringen.
Gjenoppretter de tilkoblede og trådløse
nettverksinnstillingene til fabrikkinnstillingene.
SKRIVER KLAR.
Skrive ut en konfigurasjonsetikett
Når du har lagt i utskriftsmateriale og bånd (hvis nødvendig), skriver du ut en
konfigurasjonsetikett slik at du har en utskrift av utskriftsmotorens gjeldende innstillinger.
Oppbevar etiketten slik at du kan bruke den når du feilsøker utskriftsproblemer.
Slik skriver du ut en konfigurasjonsetikett:
1. Trykk på SETUP/EXIT (Oppsett/avslutt) på kontrollpanelet.
2. Trykk på NEXT (Neste) eller PREVIOUS (Forrige) for å bla gjennom parameterne til du
kommer til
3. Trykk på ovalen til høyre for å bekrefte utskrift.
En konfigurasjonsetikett skrives ut (Figur 23).
KONFIG. LISTE.
Figur 23 • Konfigurasjonsetikett
170PAX4 Hurtigreferanse
Konfigurere utskriftsmotoren
25
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
26
Konfigurere utskriftsmotoren
Skrive ut en nettverkskonfigurasjonsetikett
Slik skriver du ut en nettverkskonfigurasjonsetikett:
Hvis du bruker en skriverserver, kan du skrive ut en nettverkskonfigurasjonsetikett når du har
koblet skriveren til nettverket.
1. Trykk på SETUP/EXIT (Oppsett/avslutt) på kontrollpanelet.
2. Trykk på NEXT (Neste) eller PREVIOUS (Forrige) for å bla gjennom parameterne til du
kommer til
3. Trykk på ovalen til høyre for å bekrefte utskrift.
NETTVERKSLISTE.
En nettverkskonfigurasjonsetikett skrives ut (Figur 24). Hvis det ikke er installert en
trådløs skriverserver, skrives ikke den trådløse delen av etiketten ut.
Figur 24 • Nettverkskonfigurasjonsetikett
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
Vise eller endre parametere
Tabell 5 viser et delsett av utskriftsmotorens parametere i rekkefølgen de vises i når du trykker
NEXT (Neste) etter at du starter Oppsett-modus. Gjennom hele denne prosessen trykker du
på
NEXT (Neste) for å fortsette til neste parameter eller på PREVIOUS (Forrige) for å gå
på
tilbake til forrige parameter i syklusen. Når en parameter endres, vises det en stjerne (*) øverst
i venstre hjørne av skjermen for å angi at verdien er forskjellig fra den aktive verdien i
utskriftsmotoren.
Tabell 5 • Utskriftsmotorens parametere
170PAX4 Hurtigreferanse
Konfigurere utskriftsmotoren
27
Parameter
MØRKHETSGRAD
- 4,0 +
SKRIVEHASTIGHET
51 MM/S
DREININGSHAST
152 MM/S
Handling/forklaring
Justerer utskriftens mørkhetsgrad
Hvis utskriften er for lys eller hvis det er tegn som mangler i
utskriftsområder, øker du mørkhetsgraden. Hvis utskriften er for mørk eller
hvis det er spredning eller utflyting i utskriftsområder, reduserer du
mørkhetsgraden. Innstilling av mørkhetsgrad kan også endres av drivereller programvareinnstillingene.
Viktig • Angi mørkhetsgraden til den laveste innstillingen som gir god
utskriftskvalitet. Hvis mørkhetsgraden er angitt for høyt, kan blekket sverte
av, båndet brenne gjennom eller skrivehodet kan slites ut før tiden.
• Trykk på ovalen til høyre for å øke mørkhetsgraden.
• Trykk på ovalen til venstre for å redusere mørkhetsgraden.
Standard: +4,0
Ver di om rå de 00,0 til +30,0
Justerer skrivehastigheten
• Trykk på ovalen til høyre for å øke verdien.
• Trykk på ovalen til venstre for å redusere verdien.
Standard: 51 MM/S
Ver di om rå de 51 til 305 MM/S for 203 ppt, 51 til 203 MM/S for 300 ppt
Justerer dreiningshastigheten
• Trykk på ovalen til høyre for å øke verdien.
• Trykk på ovalen til venstre for å redusere verdien.
Standard: 152 MM/S
Ver di om rå de 25 til 305 MM/S
TILBAKEMATING
51 MM/S
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
Justerer tilbakematingshastigheten
• Trykk på ovalen til høyre for å øke verdien.
• Trykk på ovalen til venstre for å redusere verdien.
Standard: 51 MM/S
Ver di om rå de 25 til 305 MM/S
170PAX4 Hurtigreferanse
28
Konfigurere utskriftsmotoren
Tabell 5 • Utskriftsmotorens parametere (forts.)
Parameter
RIV AV +000
- +
UTSKRIFTSMODUS
RIV AV
UTSKIFTSMAT.
IKKE-KONTIN.
Handling/forklaring
Justerer avrivningsposisjonen
Fastsetter posisjonen til utskriftsmaterialet over
avrivnings-/avtrekkingsstangen etter utskriften. Positive tall flytter
utskriftsmaterialet utover og negative tall flytter utskriftsmaterialet innover.
Hvert trykk på en oval justerer avrivningsposisjonen med fire punktrader.
• Trykk på ovalen til høyre for å øke verdien.
• Trykk på ovalen til venstre for å redusere verdien.
Standard: +0
Ver di om rå de Ð120 til +120
Velger utskriftsmodus
Innstillingene for utskriftsmodus forteller utskriftsmotoren hvilken metode
for levering av utskriftsmateriale som skal brukes.
• Trykk på én av ovalene for å vise valg.
Standard: RIV AV
Val g: RIV AV, SPOL TILBAKE, APPLIKATOR
Innstilling av utskriftsmateriale
Forteller utskriftsmotoren hvilket utskriftsmateriale du bruker. Når du
velger ikke-kontinuerlig utskriftsmateriale, mater utskriftsmotoren
utskriftsmateriale for å beregne etikettlengde (avstanden mellom to kjente
registreringspunkter for mellomrommet mellom etikettene eller
justeringshullet eller -hakket). Når du velger kontinuerlig
utskriftsmateriale, må du inkludere en etikettlengdeinstruksjon i
etikettformatet (
• Trykk på én av ovalene for å vise valg.
Standard: IKKE-KONTIN.
Val g: KONTINUERLIG, IKKE-KONTIN.
^LLxxxx hvis du bruker ZPL eller ZPL II).
SENSORTYPE
WEB
UTSKRIFTSMETODE
TERMISK OVERF
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
Innstilling av sensortypen
Forteller utskriftsmotoren om du bruker webutskriftsmateriale (etikettene
er atskilt av et mellomrom, hakk eller hull) eller utskriftsmateriale med
svarte registreringsmerker på baksiden.
• Trykk på én av ovalene for å vise andre valg.
Standard: WEB
Val g: WEB, MERKE
Velger utskriftsmetode
Forteller utskriftsmotoren hvilken utskriftsmetode som skal brukes: termisk
overføring (bånd er nødvendig) eller direkte termisk (ingen bånd).
• Trykk på én av ovalene for å vise valg.
Standard: Termisk overføring
Val g: Termisk overføring, direkte termisk
Merk • Valg av direkte termisk ved bruk av bånd oppretter en
feiltilstand i utskriftsmotoren, men utskriften fortsetter.
Tabell 5 • Utskriftsmotorens parametere (forts.)
170PAX4 Hurtigreferanse
Konfigurere utskriftsmotoren
29
Parameter
UTSKRIFTSBREDDE
168 0/8 MM +
MAKS. LENGDE
-39.0 IN 988 MM+
Handling/forklaring
Innstilling av utskriftsbredden
Fastsetter utskriftsområdet på tvers av etikettbredden avhengig av
utskriftsmotorens oppløsning.
Hvis du vil endre den viste verdien:
1. Trykk på ovalen til venstre for å flytte markøren.
2. Trykk på ovalen til høyre for å øke tallverdien.
Hvis du vil endre måleenheten:
1. Trykk på ovalen til venstre til måleenheten er aktiv.
2. Trykk på ovalen til høyre for å bytte til en annen måleenhet (mm,
tommer eller punkter).
Standard: 168 0/8 mm for utskriftsmotorer med 203 ppt; 168 0/12 mm for
utskriftsmotorer med 300 ppt
MERK: For smal innstilling av bredden kan føre til at deler av etiketten
ikke skrives ut på utskriftsmaterialet. For bred innstilling av bredden bruker
unødvendig formateringsminne og kan føre til utskrift utenfor etiketten og
på skrivevalsen. Denne innstillingen kan ha innvirkning på den horisontale
posisjonen til etikettformatet hvis bildet ble invertert ved hjelp av ZPL IIkommandoen
Innstilling av maks. etikettlengde
Maks. etikettlengde brukes under kalibreringsprosessen. Mellomrommet
mellom etikettene betraktes som en del av etikettlengden.
Angi alltid en verdi som er minst 25,4 mm (1 tomme) lenger enn lengden
på etiketten du bruker. Hvis etikettlengden for eksempel er 126 mm (5
tommer) med mellomrommet mellom etikettene, angir du parameteren til
152 mm (6,0 tommer). Hvis verdien er angitt til en verdi som er mindre enn
etikettlengden, antar utskriftsmotoren at det er lagt i kontinuerlig
utskriftsmateriale og at utskriftsmotoren ikke kan kalibreres.
• Trykk på ovalen til høyre for å øke verdien.
• Trykk på ovalen til venstre for å redusere verdien.
Standard: 988 mm (39,0 tommer).
Ver di om rå de Verdiene kan justeres i intervall på 25,4 mm (1 tomme).
^POI.
FONTLISTE
UTSKRIFT
STREKKODELISTE
UTSKRIFT
BILDELISTE
UTSKRIFT
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
Fontliste
• Trykk på ovalen til høyre hvis du vil skrive ut en etikett som lister opp
standardfontene og valgfrie fonter som er lagret i utskriftsmotorens
RAM, flash-minne eller valgfrie PCMCIA-fontkort.
Strekkodeliste
• Trykk på ovalen til høyre hvis du vil skrive ut en etikett som lister opp
tilgjengelige strekkoder i utskriftsmotoren. Strekkoder kan lagres i
RAM, flash-minne eller valgfrie PCMCIA-kort.
Bildeliste
• Trykk på ovalen til høyre hvis du vil skrive ut en etikett som lister opp
tilgjengelig bilder lagret i utskriftsmotorens RAM, flash-minne eller
valgfrie minnekort.
170PAX4 Hurtigreferanse
30
Konfigurere utskriftsmotoren
Tabell 5 • Utskriftsmotorens parametere (forts.)
Parameter
FORMATLISTE
UTSKRIFT
KONFIG.LISTE
UTSKRIFT
NETTVERKSLISTE
UTSKRIFT
VIS ALT
UTSKRIFT
SPRÅK
ENGLISH
Handling/forklaring
Formatliste
• Trykk på ovalen til høyre hvis du vil skrive ut en etikett som lister opp
tilgjengelige formater lagret i utskriftsmotorens RAM, flash-minne eller
valgfrie minnekort.
Konfig.liste
• Trykk på ovalen til høyre hvis du vil skrive ut en konfigurasjonsetikett
som lister opp gjeldende konfigurasjon for utskriftsmotoren.
Innstillinger for nettverksliste
• Trykk på ovalen til høyre hvis du vil skrive ut en
nettverkskonfigurasjonsetikett som lister opp innstillinger for installerte
skriverservere.
Vis alt
• Trykk på ovalen til høyre hvis du vil skrive ut etiketter som lister opp
tilgjengelige fonter, strekkoder, bilder, formater og gjeldende
utskriftsmotor- og nettverkskonfigurasjoner.
Velger visningsspråk
Med denne parameteren kan du endre språket som vises på kontrollpanelets
LCD-skjerm.
• Trykk på ovalen til høyre eller venstre hvis du vil vise andre valg.
Standard: ENGLISH
Val g: ENGLISH, ESPANOL, FRANCAIS, DEUTSCH, ITALIANO,
NORSK, PORTUGUES, SVENSKA, DANSK, ESPANOL 2,
NEDERLANDS, SUOMI, TILPAS
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
170PAX4 Hurtigreferanse
Rengjøringsplan
Rengjøringsplan
Den anbefalte rengjøringsplanen vises i Tabel l 6. Se følgende sider for bestemte prosedyrer.
Advarsel • Bruk bare de angitte rengjøringsmidlene. Zebra er ikke ansvarlig for skader
som oppstår på grunn av bruk av andre væsker på skriveren.
Tabell 6 • Anbefalt rengjøringsplan for skriver
Område Metode Intervall
Skrivehode Løsning* Utfør disse prosedyrene på følgende tidspunkter:
RENS HODE NÅ vises.
Skrivevalse Løsning*
Transmissiv mediesensor Luftblåsing
Reflektiv mediesensor Luftblåsing
Mediebane Løsning*
Båndsensor Luftblåsing
•Når
• Utskriftsmodus med direkte termisk: Etter hver rull
med etiketter eller 150 m (500 fot) med listeetiketter.
• Utskriftsmodus med termisk overføring: Etter hver
rull (450 m eller 1500 fot) med bånd.
31
Sensorer for åpen luke Luftblåsing Månedlig
Avrivnings/-avtrekkingsstang Løsning*
* Bruk Zebras forebyggende vedlikeholdssett, delenummer 47362, eller en løsning av 90 % isopropylalkohol
og 10 % deionisert vann.
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
32
Rengjøringsplan
Rengjøre skrivehodet og skrivevalsen
Slik rengjør du skrivehodet og skrivevalsen:
Rengjør skrivehodet og skrivevalsen i henhold til planen i Tabell 6 på side 31. Rengjør
skrivehodet oftere hvis du ser ujevn utskriftskvalitet, som for eksempel tegn som mangler eller
for lys utskrift. Rengjør skrivevalsen hvis det er bevegelsesproblemer med utskriftsmaterialet.
Advarsel • Skrivehodet kan være varmt og kan forårsake alvorlige brannskader. La
skrivehodet bli avkjølt.
Advarsel • Følg nødvendige forholdsregler ved håndtering av statiske komponenter som
for eksempel kretskort og skrivehoder.
Advarsel • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre skriverdeler.
1. Slå av (O) utskriftsmotoren.
2. Se Figur 25. Åpne skrivehodet ved å løsne skrivehodesperren fra låsepinnen.
Figur 25 • Åpne skrivehodet
1
2
Skrivehodesperre
1
Låsepinne
2
3. Fjern utskriftsmaterialet og båndet fra utskriftsmotoren.
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
170PAX4 Hurtigreferanse
Rengjøringsplan
4. Se Figur 26. Bruk det forebyggende vedlikeholdssettet (delenummer 47362) eller en
løsning av 90 % isopropylalkohol og 10 % deionisert vann på en bomullspinne, og tørk av
utskriftselementene fra ende til ende. La løsningen fordampe.
Figur 26 • Rengjør skrivehodet og skrivevalsen (høyrevendt enhet vist)
1 2
33
3
Skrivehodeelementer (grå stripe)
1
Bomullspinne
2
Skrivevalse
3
5. Bruk en lofri klut fuktet med alkohol til å rengjøre skrivevalsen og andre valser. Roter
valsene mens du rengjør.
6. Legg i båndet og utskriftsmaterialet (hvis brukt).
7. Slå på (I) utskriftsmotoren.
Merk • Hvis ikke utskriftskvaliteten blir bedre etter at du har utført denne prosedyren, må du
rengjøre skrivehodet med rensefilmen Save-a-Printhead. Kontakt en autorisert Zebraforhandler hvis du vil vite mer.
13.08.2007 170PAX4 Hurtigreferanse 57517L-192 Rev. A
170PAX4 Hurtigreferanse
34
Rengjøringsplan
Merknader • _______________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
57517L-192 Rev. A 170PAX 4 Hurtigreferanse 13.08.2007
Loading...
