170PA X 4 Informačná príručka
Táto príručka poskytuje základné pokyny pre prevádzku tlačiarne. Podrobnejšie informácie
nájdete v Používateľskej príručke.
Obsah
Exteriér tlačiarne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Ovládací panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Tlačidlá ovládacieho panelu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Indikátory LED ovládacieho panela . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Médium . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Páska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Založenie médií . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Založenie pásky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Odstránenie použitej pásky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Konfigurácia tlačiarne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Tlač etikety s informáciami o konfigurácii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Tlač etikety s informáciami o konfigurácii siete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Zobrazenie alebo zmena parametrov . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Harmonogram čistenia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Čistenie tlačovej hlavy a valčeka pod tlačovou hlavou . . . . . . . . . . . . . . . . . . . . . . . . 32
© 2007 ZIH Corp. Všetky názvy a čísla výrobkov sú Zebra
ochranné známky a Zebra a logo Zebra sú registrované
ochranné známky spoločnosti ZIH Corp. Všetky práva vyhradené.
57513L-292 Úprava A
8.8.2007
170PAX4 Informačná príručka
2
Exteriér tlačiarne
Exteriér tlačiarne
Tlačiarne sú k dispozícii v pravorukej konfigurácii (médium sa pohybuje zľava doprava,
Obrázok 1) a ľavorukej konfigurácii (médium sa pohybuje sprava doľava, Obrázok 2).
Obrázok 1 • Tlačiareň v pravorukej konfigurácii
2
1
3
Obrázok 2 • Tlačiareň v ľavorukej konfigurácii
2
3
1
Dvierka pre médium
1
Ovládací panel
2
Kryt elektroniky
3
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
Ovládací panel
Všetky ovládacie prvky a indikátory tlačiarne sa nachádzajú na ovládacom paneli (Obrázok 3).
Vypínač napájania sa nachádza vedľa ovládacieho panela.
170PAX4 Informačná príručka

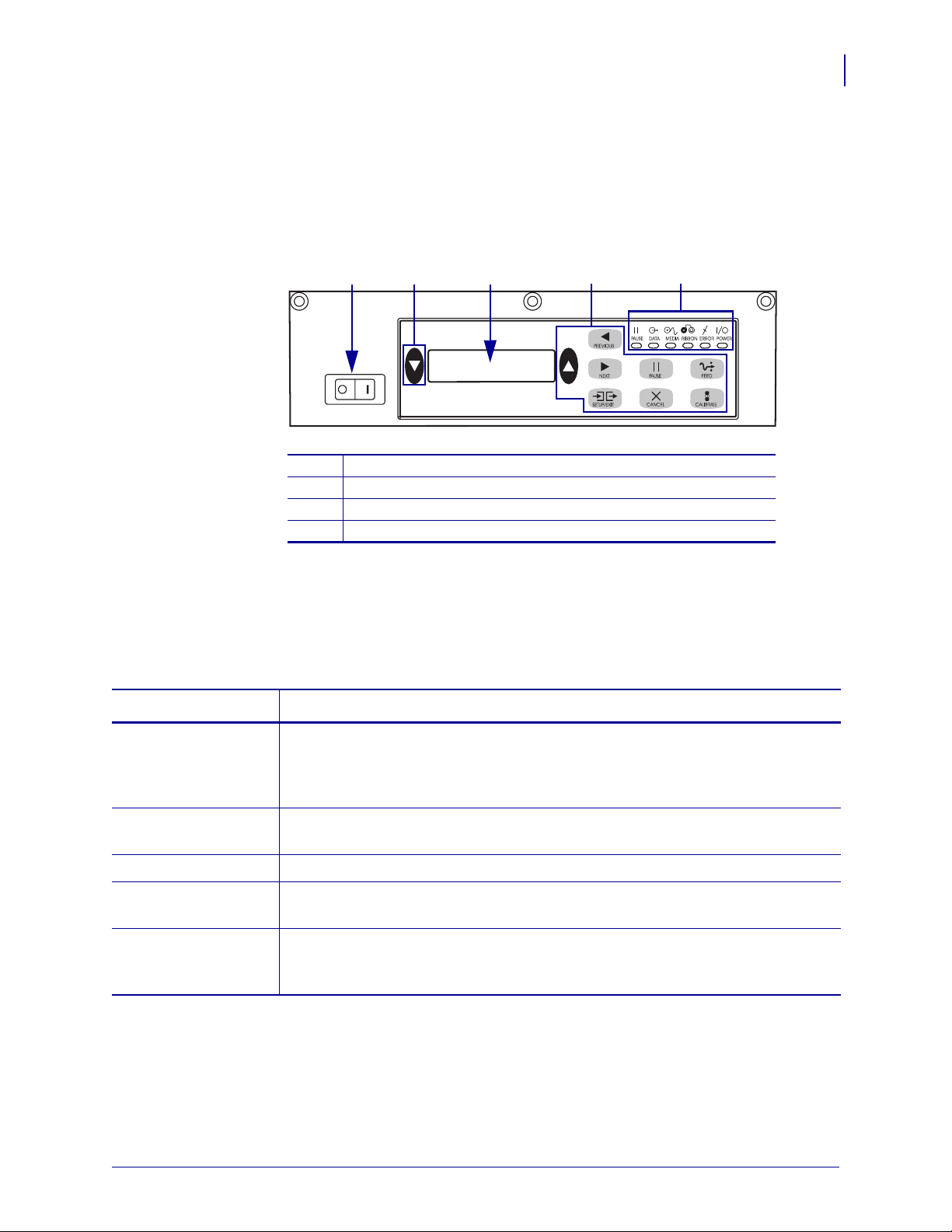

Obrázok 3 • Ovládací panel (Pravoruká konfigurácia)
Ovládací panel
3
1
Vypínač napájania
1
Tlačidlá
2
Displej LCD
3
Kontrolky/indikátory
4
Tlačidlá ovládacieho panelu
Tlačidlá ovládacieho panela popisuje Tabu ľka 1.
Tabuľka 1 • Tlačidlá ovládacieho panelu
Tlačidlo Popis/funkcia
3 242
ČIERNE OVÁLNE
TLAČIDLÁ
PREVIOUS
(Predchádzajúci)
NEXT (Ďalší) Zobrazí na displeji ďalší parameter.
SETUP/EXIT
(Nastavenie/koniec)
PAUSE
(Pozastavenie)
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
Dve čierne tlačidlá oválneho tvaru slúžia na zmenu hodnôt parametrov v danom
okamihu zobrazených na displeji. Bežne sa používajú na zvýšenie či zníženie
hodnôt, zadanie odpovede ÁNO alebo NIE, nastavenie ZAPNUTÉ/VYPNUTÉ a
prechádzanie ponukami.
Znovu na displeji zobrazí predchádzajúci parameter.
Začne a ukončí režim nastavenia.
Zastaví a opät' spustí tlač alebo odstráni chybové hlásenia a vymaže obsah displeja
LCD. Ak sa tlačí etiketa, najprv sa dokončí jej tlač a až potom sa tlačový proces
zastaví. Ak je tlač pozastavená, svieti indikátor PAUSE.
170PAX4 Informačná príručka
4
Ovládací panel
Tabuľka 1 • Tlačidlá ovládacieho panelu (Pokračovanie)
Tlačidlo Popis/funkcia
CANCEL (Zrušit') Tlačidlo
tlačidla
CANCEL (Zrušit') je možné použit' len pri pozastavení tlače. Stlačením
CANCEL (Zrušit') docielite nasledujúce:
• Zrušenie aktuálne tlačeného formátu etikety.
• Ak sa netlačí formát etikety, zruší sa ten, ktorý sa má tlačit' ako ďalší.
•Ak na tlač nečakajú žiadne formáty etikiet, bude sa stlačenie tlačidla
(Zrušit') ignorovat'.
Ak chcete vymazat' všetok obsah pamäte formátov etikiet tlačiarne, stlačte a
podržte tlačidlo
CANCEL (Zrušit') , pokým indikátor DATA (Dáta) neprestane
svietit'.
FEED (Posunút') Posunie prázdnu etiketu na tlačovú pozíciu.
• Ak je tlačiareň v nečinnosti alebo je tlač pozastavená, etiketa sa posunie
okamžite.
•Ak tlačiareň tlačí, etiketa sa posunie po vytlačení aktuálnej tlačovej úlohy.
CALIBRATE
(Kalibrovat')
Tlačidlo
Stlačením tlačidla
CALIBRATE (Kalibrovat') je možné použit' len pri pozastavení tlače.
CALIBRATE (Kalibrovat') prekalibrujete tlačiareň na
zodpovedajúcu dĺžku média a nastavíte typ média (neprerušované/prerušované) a
spôsob tlače (priama tepelná tlač/termotransfer).
Indikátory LED ovládacieho panela
CANCEL
LED
POWER
(NAPÁJANIE)
(Zelená)
PAUSE
(PAUZA)
(Žltá)
DATA
(ÚDAJE)
(Zelená)
Indikátory ovládacieho panela popisuje Tabuľka 2.
Tabuľka 2 • Indikátory ovládacieho panela
NESVIETI SVIETI BLIKÁ
Tlačiareň je
vypnutá alebo
Napájanie tlačiarne zapnuté spínačom a
tlačiareň má zdroj napätia.
nemá zdroj
napätia.
Normálna
prevádzka.
Jeden z týchto stavov:
•Tlač pozastavená kvôli chybovému
stavu (chyba tlačovej hlavy, pásky
alebo papiera). Obvykle svieti
spoločne s iným indikátorom LED.
Stlačené tlačidloPAU SE .
•
• Požiadavka na pozastavenie činnosti
prišla z portu aplikátora.
• Pozastavenie prijaté ako súčast'
formátu etikety.
Neprijímajú sa ani
nespracovávajú
Prebieha spracovanie dát alebo tlač. Dáta
sa neprijímajú.
žiadne dáta.
—
—
Tlačiareň prijíma dáta z
hostiteľského počítača
alebo naň odosiela
stavové informácie.
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
Tabuľka 2 • Indikátory ovládacieho panela
170PAX4 Informačná príručka
Ovládací panel
5
LED
MEDIA
(Médium)
(Žltá)
RIBBON
(Páska)
(Žltá)
ERROR
(CHYBA)
(Oranžová)
NESVIETI SVIETI BLIKÁ
Normálna
prevádzka.
Médium je
Médium spotrebované. (Tlač
pozastavená, na displeji je chybové
hlásenie a svieti indikátor PAUSE.)
—
správne založené.
Normálna
prevádzka. Páska
je správne
založená.
Páska založená pri priamej tepelnej tlači
alebo páska nie je založená pri tlači
termotransferom. Tlač pozastavená, na
displeji je chybové hlásenie a svieti
—
indikátor PAUSE.
Tlačiareň
nevykazuje žiadne
chyby.
—Tlačiareň vykazuje
chybový stav. Stav je
popísaný na displeji.
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
6
Médium
Médium
Tlačiareň pracuje s rôznymi druhmi médií (Tabu ľka 3).
Tabuľka 3 • Typy média
Typ média Vzhľad Popis
Prerušované médiá v
kotúčoch
Neprerušované médiá
v kotúčoch
Skladané médiá Médium je skladané ako leporelo.
Médium je navinuté na dutinku. Jednotlivé
etikety sú oddelené medzerou, vrubom,
otvorom alebo čiernou značkou, vďaka
ktorým vidíte, kde jedna etiketa končí a
druhá začína. Pri použití médií s otvormi
alebo vrubovaním umiestnite priesvitový
snímač priamo nad otvor alebo vrub.
Médium je navinuté na dutinku a je bez
medzier, otvorov, vrubov alebo čiernych
značiek. Obrázok je teda možné vytlačit'
kdekoľvek na etikete.
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
Páska
Páska je tenký film, ktorý má na jednej strane vrstvu z voskového alebo voskovo-živicového
materiálu, ktorý sa tepelným prenosom (termotransferová tlač) prenesie na médium.
Kedy použit' pásku
Médiá pre termotransfer vyžadujú pre tlač pásku; médiá pre priamu tepelnú tlač nie. Ak chcete
zistit', či je pre dané médium nutné použit' pásku, vykonajte test oterom.
Test etikety oterom vykonáte nasledujúcim spôsobom:
1. Otierajte tlačový povrch média nechtom.
2. Sčernela otrená plôška na médiu?
Ak plôška... Potom médium je pre...
na médiu nesčernie termotransfer. Páska je nutná.
na médiu sčernie priamu tepelnú tlač. Páska nie je potrebná, hoci ju je možné
170PAX4 Informačná príručka
použit' na ochranu tlačovej hlavy pred otieraním médiom.
Páska
7
Potiahnutá strana pásky
Páska môže byt' stočená s potiahnutou stranou vo vnútri alebo vonku (Obrázok 4). Táto
tlačiareň môže použit' len pásku s potiahnutou stranou vonku.
Obrázok 4 • Páska s potiahnutou stranou vonku alebo vo vnútri
Vonku Vo vnútri
Ak chcete zistit', ktorá strana pásky je potiahnutá, postupujte takto:
1. Odlepte etiketu z podkladu.
2. Pritlačte rožtek lepivej strany etikety na vonkajší povrch kotúča pásky.
3. Odlepte etiketu z pásky.
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
8
Páska
4. Pozrite sa na výsledok. Priľnuli k nej vločky alebo čiastočky atramentu z pásky?
Ak sa atrament z pásky... potom...
priľnul k etikete páska je potiahnutá na vonkajšej strane.
nepriľnul k etikete páska je potiahnutá na vnútornej strane. Ak si chcete
výsledok overit', opakujte test na vnútornej strane
kotúča pásky.
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
Založenie médií
Obrázok 5 určuje komponenty pre manipuláciu s médiami pre tlačiareň v pravorukej
konfigurácii. Tlačiareň v ľavorukej konfigurácii tieto komponenty obsahuje v zrkadlovom
usporiadaní. Obrázok 6 na strane 10 znázorňuje tlačiareň v oboch konfiguráciách so
zavedeným médiom.
Obrázok 5 • Komponenty pre zavedenie médií (pravoruká konfigurácia)
170PAX4 Informačná príručka
Založenie médií
9
13
12
11
Západka tlačovej hlavy
1
Zostava tlačovej hlavy
2
Lišta odlepovača
3
Va l ček pod tlačovou hlavou
4
Kolíček pre západku tlačovej
5
hlavy
Zostava valčeka odlepovača
6
Západka valčeka odlepovača
7
1
2
3
589 6
710
Vo d i č médií
8
Zostava unášacieho valca
9
Vodiaca plošinka pre etikety
10
Dolný vodiaci valček
11
Horný vodiaci valček
12
Horná zostava snímača pre
13
4
sledovanie média
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
10
Založenie médií
Obrázok 6 • Založené médium
Ľavoruká konfigurácia
Pravoruká konfigurácia
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
170PAX4 Informačná príručka
Založenie médií
Upozornenie • Pri vkladaní média alebo pásky si dajte dole všetky šperky, aby neprišli do
kontaktu s tlačovou hlavou ani s ostatnými čast'ami tlačiarne.
Médium založíte nasledujúcim spôsobom:
1. Založte médium na odvíjací kotúč média aplikátora (inštrukcie viď používateľská
príručka aplikátora).
2. Otvorte dvierka pre médiá.
3. Pozrite Obrázok 7. Zatlačte na odist'ovač unášacieho valca.
Zostava unášacieho valca sa vyklopí smerom hore (Obrázok 8).
Obrázok 7 • Zatlačenie na odist'ovač unášacieho valca
1
11
Západka odist'ovača
1
unášacieho valca
Obrázok 8 • Odklopená zostava unášacieho valca
1
Zostava unášacieho valca
1
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
12
Založenie médií
4. Pozrite Obrázok 9. Uchopte mosadznú maticu vonkajšieho vodiča média pod tlačiarňou a
vysuňte vonkajší vodič médií von.
Obrázok 9 • Vysunutie vonkajšieho vodiča médií
1
Mosadzná matica
1
Vonkajší vodič médií
2
2
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
170PAX4 Informačná príručka
Založenie médií
5. Pozrite Obrázok 10. Odklopte zostavu tlačovej hlavy otvorením západky tlačovej hlavy
zachytenej na kolíčku.
Upozornenie • Tlačová hlava môže byt' horúca a spôsobit' vážne popáleniny. Nechajte
tlačovú hlavu vychladnút'.
Obrázok 10 • Odklopenie zostavy tlačovej hlavy
1
13
Západka tlačovej hlavy
1
Kolíček pre západku
2
2
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
14
Založenie médií
6. Pozrite Obrázok 11. Veďte médium hornou cestou média nasledujúcim spôsobom:
7. Pozrite Obrázok 11. Pretiahnite približne 75 cm (30 palcov) média za lištu odlepovača.
a. pod horným vodiacim valčekom;
b. medzi hornou zostavou snímača pre sledovanie média a vodiacou plošinkou pre
etikety;
c. pod zostavou unášacieho valca;
d. pod zostavou tlačovej hlavy.
Odstráňte etikety z voľného konca média a vyhoďte ich.
Obrázok 11 • Vedenie média
1 4
Horný vodiaci valček
1
Horná zostava snímača pre sledovanie média
2
Vodiaca plošinka pre etikety
3
Zostava unášacieho valca
4
Zostava tlačovej hlavy
5
Lišta odlepovača
6
Podklad
7
Etiketa
8
2 3
5
6
7
8
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
170PAX4 Informačná príručka
Založenie médií
8. Pozrite Obrázok 12. Umiestnite médium tak, aby bolo zarovnané s vnútorným vodičom
médií a zľahka sa ho dotýkalo.
9. Pozrite Obrázok 12. Uchopte mosadznú maticu vonkajšieho vodiča médií pod tlačiarňou a
umiestnite vonkajší vodič médií tak, aby sa zľahka dotýkal vonkajšej hrany média.
Obrázok 12 • Nastavenie vonkajšieho vodiča médií
1
15
2
Vonkajší vodič médií
1
Médium
2
10. Pozrite Obrázok 7 na strane 11. Zatlačte na zostavu unášacieho valca, pokým sa
nezablokuje v pracovnej pozícii.
11. Pozrite Obrázok 10 na strane 13. Uveďte zostavu tlačovej hlavy do pracovnej polohy
otočením západky tlačovej hlavy tak, aby sa zachytila na kolíčku pre západku.
12. Pozrite Obrázok 13. Zdvihnite západku valčeka odlepovača, čím sklopíte zostavu valčeka
odlepovača.
Obrázok 13 • Sklopenie zostavy valčeka odlepovača
1
2
Západka valčeka odlepovača
1
Zostava valčeka odlepovača
2
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
16
Založenie médií
13. Pozrite Obrázok 14. Pretiahnite podklad média okolo lišty odlepovača, pod valčekom pod
tlačovou hlavou a zostavou valčeka odlepovača.
Poznámka • Ak má aplikátor vzduchovú trubicu, veďte podklad média medzi
vzduchovou trubicou a lištou odlepovača. Neveďte podklad média nad vzduchovou
trubicou.
Obrázok 14 • Vedenie podkladu média
1
2
4
Lišta odlepovača
1
Unášací valček
2
Zostava valčeka odlepovača
3
Dolný vodiaci valček
4
14. Pozrite Obrázok 15. Otáčajte zostavou valčeka odlepovača nahor, pokým sa nezablokuje v
3
pracovnej pozícii.
Obrázok 15 • Zostava valčeka odlepovača v pracovnej pozícii
15. Pozrite Obrázok 14. Zaveďte podklad média pod dolným vodiacim valčekom a okolo
navíjacej cievky aplikátora (inštrukcie viď používateľská príručka aplikátora).
16. Zavrite dvierka pre médiá.
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
Založenie pásky
Pre tlač na médiá pre termotransfer používajte pásku (viď Páska na strane 7). Páska musí mat'
potiahnutú stranu vonku a musí byt' širšia než médiá. Ak je páska užšia než médium, sú časti
tlačovej hlavy nechránené a tým sa vystavujú predčasnému opotrebovaniu.
Obrázok 16 ilustruje komponenty páskového systému vo vnútri oddielu média tlačiarne v
pravorukej konfigurácii. Tlačiareň v ľavorukej konfigurácii tieto komponenty obsahuje v
zrkadlovom usporiadaní. Obrázok 17 na strane 18 znázorňuje tlačiareň so zavedenou páskou.
170PAX4 Informačná príručka
Obrázok 16 • Komponenty pre zavedenie pásky
1 2
Založenie pásky
17
Odvíjacia cievka pásky
1
Navíjacia cievka pásky
2
Horný vodiaci valček pásky
3
Západka tlačovej hlavy
4
3
4
5
7
5
6
7
6
Zostava tlačovej hlavy
Kolíček pre západku
Dolný vodiaci valček pásky
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
18
Založenie pásky
Obrázok 17 • Založená páska
Ľavoruká konfigurácia
Pravoruká konfigurácia
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
170PAX4 Informačná príručka
Založenie pásky
Upozornenie • Pri vkladaní média alebo pásky si dajte dole všetky šperky, aby neprišli do
kontaktu s tlačovou hlavou ani s ostatnými čast'ami tlačiarne.
Pásku založíte nasledujúcim spôsobom:
1. Pozrite Obrázok 18. Umiestnite plný kotúč pásky na odvíjaciu cievku pásky, aby sa točil
podľa ilustrácie, a potom kotúč zatlačte smerom k rámu tlačiarne až do určenej polohy.
Obrázok 18 • Umiestnenie pásky na odvíjaciu cievku pásky
Ľavoruká konfigurácia Pravoruká konfigurácia
19
1
Odvíjacia cievka pásky s páskou
1
1
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
20
Založenie pásky
2. Pozrite Obrázok 19. Odklopte zostavu tlačovej hlavy otvorením západky tlačovej hlavy
zachytenej na kolíčku.
Obrázok 19 • Odklopenie zostavy tlačovej hlavy
1
2
Západka tlačovej hlavy
1
Kolíček pre západku
2
3. Pozrite Obrázok 20. Veďte pásku pod dolným vodiacim valčekom pásky.
4. Pozrite Obrázok 20. Uistite sa, že páska prechádza priamo pod snímačom pásky, ktorý sa
nachádza v blízkosti zadnej steny tlačiarne.
Obrázok 20 • Vedenie pásky pod snímačom pásky
21
Dolný vodiaci valček pásky
1
Snímač pásky
2
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
170PAX4 Informačná príručka
Založenie pásky
5. Pozrite Obrázok 21. Veďte pásku pod zostavou tlačovej hlavy a potom okolo horného
vodiaceho valčeka pásky.
Upozornenie • Tlačová hlava môže byt' horúca a spôsobit' vážne popáleniny. Nechajte
tlačovú hlavu vychladnút'.
Obrázok 21 • Vedenie pásky pod zostavou tlačovej hlavy
1
2
21
Horný vodiaci valček pásky
1
Zostava tlačovej hlavy
2
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
22
Založenie pásky
6. Pozrite Obrázok 22. Umiestnite prázdnu dutinku na navíjaciu cievku pásky a potom ju
7. Pozrite Obrázok 22. Pripevnite koniec pásky k prázdnej dutinke lepiacou páskou alebo
zatlačte smerom k rámu tlačiarne až do určenej polohy.
etiketou a naviňte niekoľkými otočeniami podľa ilustrácie. Páska sa musí na cievku
navíjat' rovnomerne.
Obrázok 22 • Zavedenie pásky na navíjaciu cievku
Ľavoruká konfigurácia Pravoruká konfigurácia
1
Navíjacia cievka pásky s prázdnou dutinkou
1
8. Pozrite Obrázok 19 na strane 20. Sklopte zostavu tlačovej hlavy do pracovnej polohy
1
otočením západky tlačovej hlavy tak, aby sa zachytila na kolíčku pre západku.
9. Zavrite dvierka pre médiá.
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
Odstránenie použitej pásky
Použitú pásku odstránite nasledujúcim spôsobom:
1. Otvorte dvierka pre médiá.
2. Je páska spotrebovaná?
Ak... potom...
Áno a. Odstráňte prázdnu dutinku z odvíjacej cievky pásky. Dutinku
uschovajte pre použitie na navíjacej cievke pásky, až budete
zavádzat' novú pásku.
b. Odstráňte použitú pásku a dutinku z navíjacej cievky pásky.
c. Založte novú pásku podľa pokynov v oddiele Založenie pásky
na strane 17.
Nie
a. Odrežte pásku v blízkosti navíjacej cievky pásky.
b. Odstráňte použitú pásku a dutinku z navíjacej cievky pásky.
c. Vezmite prázdnu dutinku kotúča pásky. Ak to bude potrebné,
odstráňte a vyhoďte použitú pásku z dutinky odstránenej v
predchádzajúcom kroku.
d. Pozrite Obrázok 22 na strane 22. Umiestnite prázdnu dutinku na
navíjaciu cievku pásky a potom ju zatlačte smerom k rámu tlačiarne
až do určenej polohy.
e. Zaveďte zostávajúcu pásku na odvíjaciu cievku pásky podľa
pokynov v oddiele Založenie pásky na strane 17.
f. Pozrite Obrázok 22 na strane 22. Pripevnite koniec pásky k prázdnej
dutinke lepiacou páskou alebo etiketou a naviňte niekoľkými
otočeniami podľa ilustrácie. Páska sa musí na cievku navíjat'
rovnomerne.
170PAX4 Informačná príručka
Odstránenie použitej pásky
23
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
24
Konfigurácia tlačiarne
Konfigurácia tlačiarne
Po zavedení média a pásky môžete prostredníctvom ovládacieho panela nastavit' parametre
tlačiarne pre zamýšľané použitie.
Dôležité • Určité podmienky tlače si môžu vyžiadat' úpravu tlačových parametrov, ako je
rýchlost' tlače, tmavost' alebo režim tlače. K týmto podmienkam patria, okrem iných, taktiež
tieto:
•tlač pri vysokých rýchlostiach
• odlepovanie média
• používanie extrémne tenkých, malých, syntetických alebo potiahnutých etikiet
Keďže tieto a ďalšie faktory majú vplyv na kvalitu tlače, pomocou testov určite optimálnu
kombináciu nastavení tlačiarne a média pre svoje účely. Ak kombinácia nie je optimálna,
následkom môže byt' nižšia kvalita alebo rýchlost' tlače alebo nesprávne fungovanie tlačiarne
v požadovanom režime tlače.
Do režimu nastavenia sa dostanete nasledujúcim spôsobom:
1. Na ovládacom paneli stlačte tlačidlo SETUP/EXIT (Nastavenie/koniec).
2. Pomocou tlačidiel NEXT (Ďalší) alebo PREVIOUS (Predchádzajúci) prechádzajte
ponukami parametrov.
Režim nastavenia ukončíte nasledujúcim spôsobom:
1. Stlačte tlačidlo SETUP/EXIT (Nastavenie/koniec)
Na displeji sa zobrazí
2. Stlačením ľavého alebo pravého oválneho tlačidla zobrazíte možnosti uloženia
SAVE CHANGES (Uložit' zmeny).
(Tab uľka 4).
Tabuľka 4 • Možnosti uloženia pri ukončení režimu nastavenia
Displej LCD
PERMANENT
(Trvalé)
TEMPORARY
(Dočasné)
CANCEL
(Zrušit')
Popis
Trvalo uloží hodnoty v tlačiarni aj pri vypnutí tlačiarne.
Dočasne uloží zmeny do vypnutia tlačiarne.
Zruší všetky zmeny vykonané od okamihu, kedy ste stlačili
tlačidlo
SETUP/EXIT (Nastavenie/koniec), okrem zmien
nastavenia tmavosti a odtrhávania.
LOAD DEFAULTS
(Načítat' pôvodné)
Vráti všetky parametre s výnimkou nastavení siete spät' na
východiskové továrenské hodnoty.
Poznámka • Načítanie východiskových továrenských
hodnôt vedie k autokalibrácii tlačiarne.
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
170PAX4 Informačná príručka
Konfigurácia tlačiarne
Tabuľka 4 • Možnosti uloženia pri ukončení režimu nastavenia
25
Displej LCD
LOAD LAST SAVE
(Načítat' naposledy
uložené)
DEFAULT NET
(Pôvodné nastavenia
siete)
3. Stlačením tlačidla NEXT (Ďalší) zvolíte zobrazenú možnost'.
Popis
Načíta hodnoty nastavené pri poslednom trvalom uložení.
Vráti nastavenia káblovej aj bezdrôtovej siete spät' na
východiskové továrenské hodnoty.
Po dokončení konfigurácie a kalibrácie sa zobrazí hlásenie
(Tlačiareň je pripravená).
PRINTER READY
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
26
Konfigurácia tlačiarne
Tlač etikety s informáciami o konfigurácii
Po zavedení média a pásky (ak je páska potrebná) vytlačte etiketu s informáciami o
konfigurácii, ktorá vám poslúži ako záznam o aktuálnom nastavení tlačiarne. Etiketu
uschovajte pre použitie pri riešení problémov s tlačou.
Etiketu s informáciami o konfigurácii vytlačte takto:
1. Na ovládacom paneli stlačte tlačidlo SETUP/EXIT (Nastavenie/koniec).
2. Pomocou tlačidiel NEXT (Ďalší) alebo PREVIOUS (Predchádzajúci) prechádzajte
3. Stlačením oválneho tlačidla napravo potvrdíte tlač.
ponukami parametrov, pokým sa nezobrazí
LIST SETUP (Zoznam nastavení).
Vytlačí sa etiketa s informáciami o konfigurácii (Obrázok 23).
Obrázok 23 • Etiketa s informáciami o konfigurácii
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
Tlač etikety s informáciami o konfigurácii siete
Ak používate tlačový server, môžete po pripojení tlačiarne do siete vytlačit' etiketu s
informáciami o konfigurácii siete.
Etiketu s informáciami o konfigurácii siete vytlačte takto:
1. Na ovládacom paneli stlačte tlačidlo SETUP/EXIT (Nastavenie/koniec).
2. Pomocou tlačidiel NEXT (Ďalší) alebo PREVIOUS (Predchádzajúci) prechádzajte
ponukami parametrov, pokým sa nezobrazí
3. Stlačením oválneho tlačidla napravo potvrdíte tlač.
Vytlačí sa etiketa s informáciami o konfigurácii siete (Obrázok 24). Ak nie je
nainštalovaný bezdrôtový tlačový server, oddiel etikety, ktorý zaznamenáva bezdrôtovú
konfiguráciu, sa netlačí.
Obrázok 24 • Etiketa s informáciami o konfigurácii siete
LIST NETWORK (Zoznam nastavení siete).
170PAX4 Informačná príručka
Konfigurácia tlačiarne
27
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
28
Konfigurácia tlačiarne
Zobrazenie alebo zmena parametrov
Tabuľka 5 zobrazuje podmnožinu parametrov tlačiarne v poradí, v ktorom sa zobrazia pri
stlačení tlačidla
stlačením tlačidla
PREVIOUS (Predchádzajúci) sa vracajte na predchádzajúci parameter v cykle parametrov. Ak
zmeníte parameter, objaví sa v ľavom hornom rohu displeja hviezdička (*), ktorá určuje, že
hodnota sa líši od tej, ktorá je aktuálne pre tlačiareň nastavená.
NEXT (Ďalší) po prechode do režimu nastavenia. Pri nastavovaní parametrov
NEXT (Ďalší) prechádzajte na ďalší parameter a stlačením tlačidla
Tabuľka 5 • Parametre tlačiarne
Parameter
DARKNESS
- 4.0 +
PRINT SPEED
2 IPS
Účinok/popis
Nastavenie tmavosti tlače
Ak je tlač príliš svetlá alebo sa v nej vyskytujú prázdne miesta, pridajte
tmavost'. Ak je tlač príliš tmavá alebo sa v nej vyskytujú rozmazané alebo
rozpité miesta, uberte tmavost'. Nastavenie tmavosti je taktiež možné
menit' prostredníctvom ovládača alebo použitého aplikačného softvéru.
Dôležité • Nastavte tmavost' na najnižšie nastavenie, ktoré ešte poskytuje
dobrú kvalitu tlače. Ak je tlač nastavená na prílišnú tmavost', atrament sa
môže rozmazat', páska prepálit', alebo môže dôjst' k predčasnému
opotrebovaniu tlačovej hlavy.
•Stlačením oválneho tlačidla napravo tmavost' pridáte.
•Stlačením oválneho tlačidla naľavo tmavost' uberiete.
Východiskové nastavenie: +4.0
Rozmedzie: 00,0 až +30,0
Nastavenie rýchlosti tlače
•Stlačením oválneho tlačidla napravo hodnotu zvýšite.
•Stlačením oválneho tlačidla naľavo hodnotu znížite.
Predvolené: 2 IPS
Rozmedzie: 2 až 12 IPS pri rozlíšení 203 dpi, 2 až 8 IPS pri rozlíšení 300
dpi
SLEW SPEED
6 IPS
BACKFEED SPEED
2 IPS
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
Nastavenie rýchlosti posuvu
•Stlačením oválneho tlačidla napravo hodnotu zvýšite.
•Stlačením oválneho tlačidla naľavo hodnotu znížite.
Východiskové nastavenie: 6 IPS
Rozmedzie: 1 až 12 IPS
Nastavenie rýchlosti spätného posunu
•Stlačením oválneho tlačidla napravo hodnotu zvýšite.
•Stlačením oválneho tlačidla naľavo hodnotu znížite.
Predvolené: 2 IPS
Rozmedzie: 1 až 12 IPS
170PAX4 Informačná príručka
Tabuľka 5 • Parametre tlačiarne (Pokračovanie)
Konfigurácia tlačiarne
29
Parameter
TEAR OFF
(Odtrhnutie)
+000
- +
PRINT MODE
(REŽIM TLAČE)
TEAR-OFF
(Odtrhnutie)
MEDIA TYPE
(Typ média)
NON-CONTINUOUS
(Prerušované médium)
Účinok/popis
Nastavenie pozície pre odtrhnutie
Ustanoví pozíciu média nad lištou pre odtrhnutie/odlepenie po tlači.
Kladné čísla vysúvajú médium von a záporné čísla ho posúvajú dovnútra.
Každým stlačením oválneho tlačidla sa pozícia pre odtrhnutie upraví o štyri
bodové riadky.
•Stlačením oválneho tlačidla napravo hodnotu zvýšite.
•Stlačením oválneho tlačidla naľavo hodnotu znížite.
Predvolené: +0
Rozmedzie: -120 až +120
Výber režimu tlače
Nastavením režimu tlače tlačiarni oznámite režim výstupnej manipulácie s
médiom, ktorý chcete použit'.
• Možnosti zobrazíte stlačením jedného z oválnych tlačidiel.
Východiskové nastavenie: TEAR-OFF (Odtrhnutie)
Voľby: TEAR-OFF (Odtrhnutie), REWIND (Prevíjanie) a APPLICATOR
(Aplikátor)
Nastavenie typu média
Oznámi tlačiarni, aký typ média používate. Pri voľbe prerušovaného média
tlačiareň posunie médium a vypočíta dĺžku etikety (vzdialenost' medzi
dvoma rozpoznanými nastavovacími bodmi v medzere medzi etiketami
alebo zarovnávacími vrubmi alebo otvormi). Pri voľbe neprerušovaného
média musíte vo formáte etikety zadat' dĺžku etikety (
používate ZPL alebo ZPL II).
• Možnosti zobrazíte stlačením jedného z oválnych tlačidiel.
Východiskové nastavenie: NON-CONTINUOUS (Prerušované médium)
Voľby: CONTINUOUS (Neprerušované médium), NON-CONTINUOUS
(Prerušované médium)
^LLxxxx ak
SENSOR TYPE
(Typ snímača)
WEB
(Médium s medzerami)
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
Nastavenie typu snímača
Oznámi tlačiarni, či používate médiá s medzerami (hranice medzi etiketami
vyznačené medzerou, vrubom alebo otvorom), alebo médiá s čiernymi
nastavovacími značkami vytlačenými na rubovej strane.
• Ďalšie možnosti zobrazíte stlačením jedného z oválnych tlačidiel.
Východiskové nastavenie: WEB (Médium s medzerami)
Voľby: WEB (Médium s medzerami), MARK (Médium s čiernymi
značkami)
170PAX4 Informačná príručka
30
Konfigurácia tlačiarne
Tabuľka 5 • Parametre tlačiarne (Pokračovanie)
Parameter
PRINT METHOD
(Spôsob tlače)
THERMAL-TRANS
(Termotransfér)
PRINT WIDTH
(Šírka tlače)
168 0/8 MM +
Účinok/popis
Výber spôsobu tlače
Oznámi tlačiarni, aký spôsob tlače má použit': termotransfer (páska nutná)
alebo priama tepelná tlač (bez pásky).
• Možnosti zobrazíte stlačením jedného z oválnych tlačidiel.
Východiskové nastavenie: Thermal transfer (Termotransfer)
Voľby: Thermal transfer (Termotransfer), Direct thermal (Priama tepelná
tlač)
Poznámka • Ak používate pásku a zvolíte režim priamej tepelnej
tlače, tlačiareň bude hlásit' chybový stav, ale tlač bude pokračovat'.
Nastavenie šírky tlače
Určuje tlačiteľnú oblast' naprieč etiketou pri danom rozlíšení tlačiarne.
Ak chcete zmenit' zobrazenú hodnotu:
1. Stlačením ľavého oválneho tlačidla posuniete kurzor.
2. Stlačením pravého oválneho tlačidla zvýšite číselnú hodnotu.
Ak chcete zmenit' mernú jednotku:
1. Stlačte ľavé oválne tlačidlo, pokým sa merná jednotka nestane aktívna.
2. Stlačením pravého oválneho tlačidla prepínajte medzi rôznymi
mernými jednotkami (milimetre, palce alebo body).
Východiskové nastavenie: 168 0/8 mm pre rozlíšenie tlačiarne 203 dpi;
168 0/12 mm pre rozlíšenie tlačiarne 300 dpi
POZNÁMKA: Ak nastavíte šírku príliš malú, môže sa stat', že sa časti
etikety na médium pri tlači nevojdú. Ak nastavíte šírku príliš veľkú, plytvá
sa s pamät'ou formátovania a tlač môže presiahnut' z etikety na valček pod
tlačovú hlavou. Toto nastavenie môže mat' vplyv na vodorovnú pozíciu
etikety, ak bol obrázok prevrátený pomocou príkazu
^POI ZPL II.
MAXIMUM LENGTH
(Maximálna dĺžka)
-39.0 IN 988 MM+
Maximálna dĺžka etikety sa používa počas procesu kalibrácie. Medzera
medzi etiketami sa započítava do dĺžky etikety.
Vždy nastavte hodnotu aspoň o 25,4 mm (1 palec) dlhšiu, než je dĺžka
etikiet, ktoré používate. Ak je napríklad dĺžka etikety vrátane medzery
medzi etiketami 126 mm (5 palcov), nastavte tento parameter na 152 mm
(6 palcov). Ak je nastavená hodnota menšia než dĺžka etikety, tlačiareň
usúdi, že je založené neprerušované médium a tlačiareň nemôže vykonat'
kalibráciu.
•Stlačením oválneho tlačidla napravo hodnotu zvýšite.
•Stlačením oválneho tlačidla naľavo hodnotu znížite.
Východiskové nastavenie: 988 mm (39 palcov).
Rozmedzie: Hodnoty je možné nastavit' v intervaloch po 25,4 mm
(1 palci).
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
Nastavenie maximálnej dĺžky etikety
170PAX4 Informačná príručka
Tabuľka 5 • Parametre tlačiarne (Pokračovanie)
Konfigurácia tlačiarne
31
Parameter
LIST FONTS
(Zoznam písiem)
PRINT (Tlač)
LIST BAR CODES
(Zoznam čiarových kódov)
PRINT (Tlač)
LIST IMAGES
(Zoznam obrázkov)
PRINT (Tlač)
LIST FONTS
(Zoznam písiem)
PRINT (Tlač)
Účinok/popis
Zoznam písiem
•Stlačením pravého oválneho tlačidla vytlačte etiketu so zoznamom
štandardných písiem a voliteľných písiem uložených v pamäti RAM
tlačiarne, pamäti typu Flash alebo na voliteľných kartách PCMCIA s
písmami.
Zoznam čiarových kódov
•Stlačením pravého oválneho tlačidla vytlačte etiketu so zoznamom
čiarových kódov, ktoré sú v tlačiarni k dispozícii. Čiarové kódy môžu
byt' uložené v pamäti RAM, pamäti typu Flash alebo na voliteľných
kartách PCMCIA.
Zoznam obrázkov
•Stlačením pravého oválneho tlačidla vytlačte etiketu so zoznamom
dostupných obrázkov uložených v pamäti RAM tlačiarne, pamäti typu
Flash alebo na voliteľnej pamät'ovej karte.
Zoznam formátov
•Stlačením pravého oválneho tlačidla vytlačte etiketu so zoznamom
dostupných formátov uložených v pamäti RAM tlačiarne, pamäti typu
Flash alebo na voliteľnej pamät'ovej karte.
LIST SETUP
(ZOZNAM NASTAVENÍ)
PRINT (Tlač)
LIST NETWORK
(Zoznam sietí)
PRINT (Tlač)
LIST ALL
(Tlač všetkých zoznamov)
PRINT (Tlač)
LANGUAGE (Jazyk)
ENGLISH
(anglicky)
Zoznam nastavení
•Stlačením pravého oválneho tlačidla vytlačte etiketu s prehľadom
aktuálnej konfigurácie tlačiarne.
Zoznam siet'ových nastavení
•Stlačením pravého oválneho tlačidla vytlačte etiketu s informáciami o
konfigurácii siete, ktorá zaznamenáva nastavenia všetkých tlačových
serverov, ktoré sú nainštalované.
Tlač všetkých zoznamov
•Stlačením pravého oválneho tlačidla vytlač
dostupných písiem, čiarových kódov, obrázkov a formátov a taktiež
aktuálne konfigurácie tlačiarne a siete.
Voľba jazyka pre zobrazený text
Tento parameter vám umožňuje menit' jazyk zobrazený na displeji
ovládacieho panela.
• Ďalšie možnosti zobrazíte stlačením jedného z oválnych tlačidiel.
Východiskové nastavenie: ENGLISH (Angličtina)
Voľby: ENGLISH (Angličtina), SPANISH (Španielčina), FRENCH
(Francúzština), GERMAN (Nemčina), ITALIAN (Taliančina),
NORWEGIAN (Nórčina), PORTUGUESE (Portugalčina), SWEDISH
(Švédčina), DANISH (Dánčina), SPANISH 2 (Španielčina 2), DUTCH
(Holandčina), FINNISH (Fínčina), CUSTOM (Používateľská voľba)
te etikety so zoznamom
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
32
Harmonogram čistenia
Harmonogram čistenia
Odporúčaný harmonogram čistenia uvádza Tabuľka 6. Konkrétne postupy čistenia sú uvedené
na nasledujúcich stránkach.
Upozornenie • Používajte iba uvedené čistiace prostriedky. Zebra nenesie zodpovednost'
za škody spôsobené inými prostriedkami použitými na tlačiarni.
Tabuľka 6 • Odporúčaný harmonogram čistenia
Oblast' Spôsob Interval
Tlačová hlava Riedidlo* Nasledujúce úkony vykonajte v týchto intervaloch:
Va l ček pod tlačovou hlavou Riedidlo*
Priesvitový snímač médií Stlačený vzduch
Odrazový snímač médií Stlačený vzduch
Dráha média Riedidlo*
Snímač pásky Stlačený vzduch
•Keď sa objaví hlásenie CLEAN HEAD NOW (Bez
odkladu vyčistit' tlačovú hlavu).
• Priama tepelná tlač: Po každom kotúči etikiet
alebo po 150 m (500 stopách) etikiet na skladanom
médiu.
• Termotransfer: Po každom kotúči pásky (450 m
alebo 1500 stôp).
Snímače otvorenia dvierok Stlačený vzduch Mesačne
Lišta pre odtrhnutie/odlepenie Riedidlo*
* Použite súpravu pre preventívnu údržbu Preventative Maintenance kit firmy Zebra, katalógové číslo 47362,
alebo roztok 90% izopropyl alkoholu a 10% deionizovanej vody.
Čistenie tlačovej hlavy a valčeka pod tlačovou hlavou
Tlačovú hlavu a valček pod tlačovou hlavou čistite podľa harmonogramu, ktorý obsahuje
Tabuľka 6 na strane 32. Ak spozorujete nevyrovnanú kvalitu tlače, ako napríklad prázdne
miesta alebo svetlú tlač, čistite tlačovú hlavu častejšie. Ak spozorujete t'ažkosti s posunom
média, vyčistite valček pod tlačovou hlavou.
Upozornenie • Tlačová hlava môže byt' horúca a spôsobit' vážne popáleniny. Nechajte
tlačovú hlavu vychladnút'.
Upozornenie • Pri manipulácii so všetkými komponentmi citlivými na statickú elektrinu,
ako sú dosky s plošnými spojmi a tlačové hlavy, dbajte na zásady bezpečnej práce s
ohľadom na elektrostatickú energiu.
Upozornenie • Pri vkladaní média alebo pásky si dajte dole všetky šperky, aby neprišli do
kontaktu s tlačovou hlavou ani s ostatnými čast'ami tlačiarne.
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
170PAX4 Informačná príručka
Harmonogram čistenia
Tlačovú hlavu a valček pod tlačovou hlavou vyčistíte takto:
1. Vypnite (O) tlačiareň.
2. Pozrite Obrázok 25. Odklopte zostavu tlačovej hlavy otvorením západky tlačovej hlavy
zachytenej na kolíčku.
Obrázok 25 • Odklopenie zostavy tlačovej hlavy
1
33
Západka tlačovej hlavy
1
Kolíček pre západku
2
3. Odstráňte médium a pásku z tlačiarne.
2
8.8.2007 170PAX4 Referenčná príručka 57513L-292 Úprava A
170PAX4 Informačná príručka
34
Harmonogram čistenia
4. Pozrite Obrázok 26. Použite súpravu pre preventívnu údržbu Preventative Maintenance
Obrázok 26 • Čistenie tlačovej hlavy a valčeka pod tlačovou hlavou (zobrazená
Kit (katalógové číslo 47362) alebo roztok 90% izopropylalkoholu a 10% deionizovanej
vody na vatovej tyčinke a utrite tlačové prvky po celej dĺžke. Nechajte riedidlo odparit'.
tlačiareň v pravorukej konfigurácii)
1 2
3
Tlačové prvky (sivé tieňovanie)
1
Vat ov á t yčinka
2
Va l ček pod tlačovou hlavou
3
5. Navlhčite alkoholom handričku, ktorá nepúšt'a vlákna, a vyčistite ňou valček pod tlačovou
hlavou a ostatné valčeky. Pri čistení valčeky otáčajte.
6. Znovu zaveďte médium a pásku (ak ju používate).
7. Zapnite (I) tlačiareň.
Poznámka • Ak sa kvalita tlače po vyčistení nezlepší, vyčistite tlačovú hlavu čistiacim
filmom značky Save-a-Printhead. Ďalšie informácie vám telefonicky poskytne váš
autorizovaný distribútor produktov Zebra.
57513L-292 Úprava A 170PAX 4 Referenčná príručka 8.8.2007
Loading...
