170PA X 4 Guia de referência rápida
Este guia fornece instruções básicas para carregar e operar a impressora. Para obter
informações adicionais, consulte o Guia do usuário.
Conteúdo
Vista externa da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Botões do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Luzes indicadoras do painel de controle (LEDs) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Como carregar a mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Como carregar a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Como remover a fita usada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Como configurar a impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Como imprimir uma etiqueta de configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Como imprimir uma etiqueta de configuração de rede . . . . . . . . . . . . . . . . . . . . . . . . 27
Como exibir ou alterar parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Programação de limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Como limpar o cabeçote e o rolo de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
© 2007 ZIH Corp. Todos os nomes e números de produtos
são marcas comerciais da Zebra e Zebra e o logotipo Zebra são marcas
registradas da ZIH Corp. Todos os direitos reservados.
57517L-092 Rev. A
13/8/2007
170PAX4 Guia de referência rápida
2
Vista externa da impressora
Vista externa da impressora
As impressoras estão disponíveis na configuração direita (mídia se movimenta da esquerda
para a direita, Figura 1) e na configuração esquerda (mídia se movimenta da direita para a
esquerda, Figura 2).
Figura 1 • Impressora na configuração direita (D)
2
1
Figura 2 • Impressora na configuração esquerda (D)
2
3
3
1
Porta de mídia
1
Painel de controle
2
Tampa dos componentes eletrônicos
3
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
Painel de controle
Todos os controles e indicadores da impressora estão localizados no painel de controle
(Figura 3). O botão liga/desliga está localizado na lateral do painel de controle.
170PAX4 Guia de referência rápida
Figura 3 • Painel de controle (configuração direita)
Painel de controle
3
1
Botão liga/desliga
1
Botões
2
LCD (visor de cristal líquido)
3
Luzes/LEDs
4
Botões do painel de controle
Os botões do painel de controle são descritos na Tabela 1.
Tabela 1 • Botões do painel de controle
Botão Descrição/função
3 242
OVAIS PRETOS Os dois botões ovais pretos são usados para alterar os valores dos
parâmetros exibidos no LCD. São usados normalmente para aumentar ou
diminuir um valor, responder sim ou não, indicar ON (LIGADO) ou OFF
(DESLIGADO) e percorrer as opções.
PREVIOUS (ANTERIOR) Retorna o LCD ao parâmetro anterior.
NEXT (PRÓXIMO) Avança o LCD para o próximo parâmetro.
SETUP/EXIT
(CONFIGURAR/SAIR)
PAUSE (PAUSAR) Interrompe e reinicia o processo de impressão ou remove as mensagens de
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
Entra e sai do Modo Configuração.
erro e limpa o visor LCD. Se uma etiqueta estiver sendo impressa, ela é
concluída antes da interrupção do processo de impressão. Quando a
impressora está em pausa, a luz PAUSE (PAUSAR) acende.
170PAX4 Guia de referência rápida
4
Painel de controle
Tabela 1 • Botões do painel de controle (Continuação)
Botão Descrição/função
CANCEL (CANCELAR) O botão CANCEL (CANCELAR) funciona apenas no modo de pausa.
Pressione
CANCEL (CANCELAR) para:
• Cancelar o formato da etiqueta que está sendo impressa no momento.
• Se nenhum formato estiver sendo impresso, o próximo será cancelado.
• Se nenhum formato estiver aguardando para ser impresso,
(CANCELAR) é ignorado.
Para limpar a memória inteira de formatos de etiqueta da impressora,
mantenha pressionado o botão
CANCEL (CANCELAR) até a luz DATA
(DADOS) apagar.
FEED (AVANÇAR) Avança uma etiqueta em branco.
• Se a impressora estiver ociosa ou em pausa, a etiqueta é avançada
imediatamente.
• Se a impressora estiver imprimindo, a etiqueta é avançada após a
conclusão da impressão do lote atual.
CANCEL
CALIBRATE (CALIBRAR) O botão
Pressione
mídia adequado, definir o tipo de mídia (contínua/não-contínua) e
configurar o método de impressão (térmico direto/transferência térmica).
CALIBRATE (CALIBRAR) funciona apenas no modo de pausa.
CALIBRATE (CALIBRAR) para recalibrar o comprimento de
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Luzes indicadoras do painel de controle (LEDs)
As luzes do painel de controle são descritas na Tabela 2.
Tabela 2 • Luzes do painel de controle
Painel de controle
5
LED
POWER
(ALIMENTAÇÃO)
(Verde)
PAUSE (PAUSA)
(Amarelo)
DATA (DADOS)
(Verde)
APAGADO
indica
A impressora está
DESLIGADA ou
não há
ACESO indica PISCANDO indica
O botão liga/desliga está LIGADO
e energia está sendo fornecida à
impressora.
fornecimento de
energia.
Operação normal. Uma das opções a seguir:
• A impressora está em pausa
devido a uma condição de erro
(erro do cabeçote de impressão,
da fita ou do papel).
Normalmente, ocorre em
conjunto com outro LED.
•Botão
PAUSE (PAUSAR) foi
pressionado.
• Uma pausa foi solicitada a
partir da porta do aplicador.
• Uma pausa foi recebida como
parte do formato da etiqueta.
Nenhum dado está
sendo recebido ou
processado.
Os dados estão sendo processados
ou a impressão está ocorrendo.
Nenhum dado está sendo recebido.
—
—
A impressora está
recebendo dados ou
enviando informações
de status ao computador
host.
MEDIA (MÍDIA)
(Amarelo)
Operação normal.
Mídia carregada
corretamente.
Sem mídia. (A impressora está em
pausa, mensagem de erro no visor
LCD e a luz PAUSE (PAUSA)
—
está ACESA.)
RIBBON
(CARTUCHO)
(Amarelo)
Operação normal.
Fita carregada
corretamente.
A fita avança quando a impressora
está no modo térmico direto ou
nenhuma fita está carregada
—
quando a impressora está no modo
de transferência térmica. A
impressora está em pausa,
mensagem de erro no visor LCD e
a luz PAUSE (PAUSA) está
ACESA.
ERROR (ERRO)
(Laranja)
Nenhum erro da
impressora.
— Há erro da impressora.
Verifique o status no
LCD.
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
6
Mídia
Mídia
A impressora pode usar vários tipos de mídia (Tabela 3).

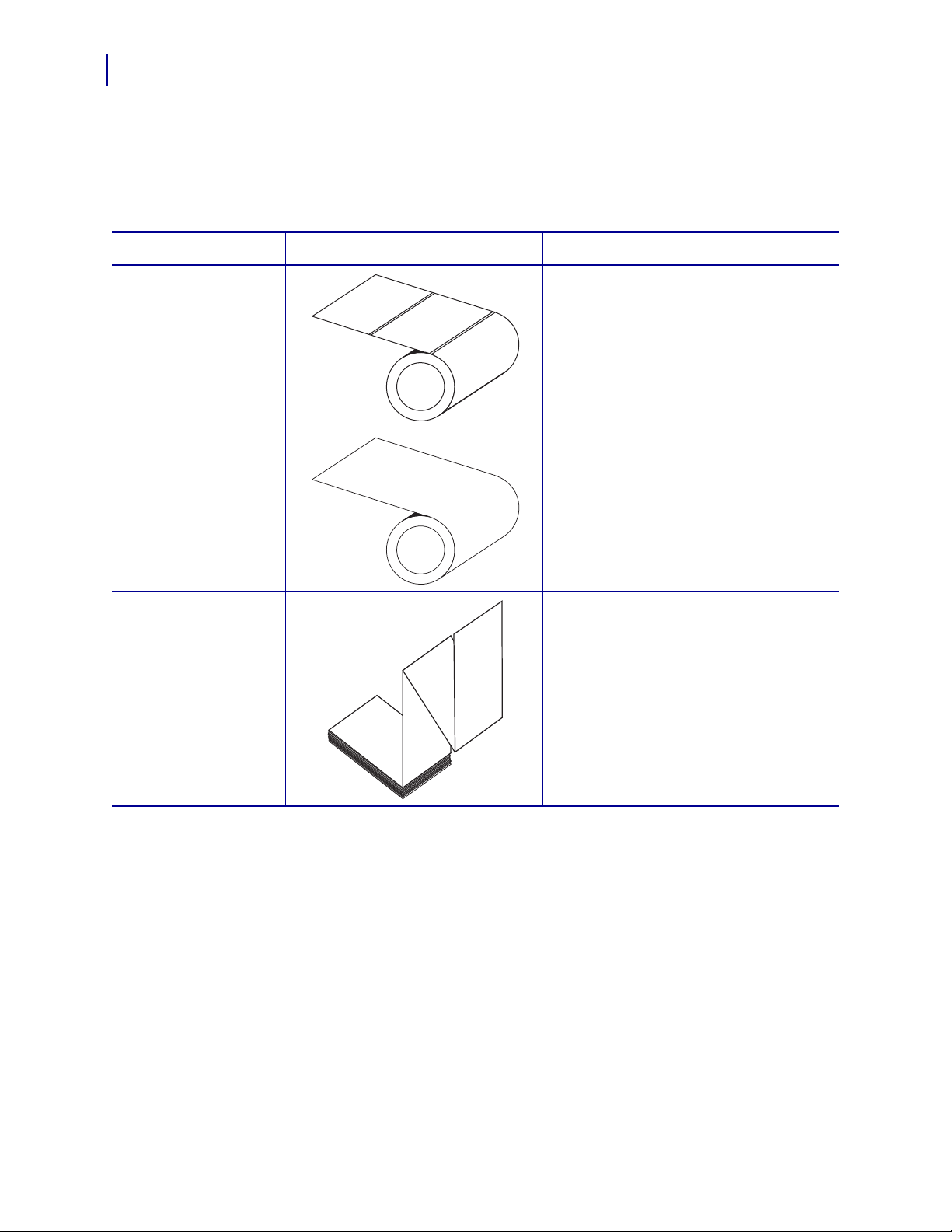

Tabela 3 • Tipos de mídia
Tipo de mídia Aspecto Descrição
Rolo não-contínuo A mídia vem envolta em um rolo. As
etiquetas vêm separadas por um espaço,
ranhura, furo ou marca em preto, o que
possibilita identificar onde termina uma
etiqueta e começa a outra. Se você utilizar
uma mídia com furos ou ranhuras,
posicione-os diretamente sob o sensor de
mídia.
Rolo contínuo A mídia vem envolta em um rolo, mas não
contém espaços, furos, ranhuras ou marcas
em preto. Isso permite que a imagem seja
impressa em qualquer posição na etiqueta.
Mídia sanfonada A mídia é dobrada em formato zigue-
zague.
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
Fita
Uma fita é um filme delgado revestido em um dos lados com cera ou resina. Essa cera ou
resina é transferida para a mídia durante o processo de transferência térmica.
Quando usar fita
Ao contrário da mídia térmica direta, uma mídia de transferência térmica precisa de fita para
imprimir. Para saber se é necessário utilizar fita com uma determinada mídia, faça um pequeno
teste.
Para fazer o teste, siga as etapas abaixo:
1. Raspe a superfície de impressão da mídia com a unha.
2. Apareceu uma marca preta na mídia?
170PAX4 Guia de referência rápida
Fita
Se uma marca preta... A mídia é...
...não aparece na mídia De transferência térmica. É preciso usar fita.
...aparece na mídia térmica direta. Não é necessário utilizar fita, embora ela
possa ser usada para ajudar a proteger o cabeçote de
impressão contra a abrasão do contato com a mídia.
7
Lado revestido da fita
A fita pode ser enrolada com o lado revestido para dentro ou para fora (Figura 4). Esta
impressora pode ser usada somente com fitas com o lado revestido para fora.
Figura 4 • Fita revestida no lado externo ou interno
Para saber qual o lado revestido da fita, siga as etapas abaixo:
1. Descole uma etiqueta de seu revestimento.
2. Pressione um dos cantos do lado adesivo da etiqueta contra a superfície externa do rolo de
fita.
3. Remova a etiqueta da fita.
Externo Interno
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
8
Fita
4. Observe o resultado. Há pedaços ou partículas de tinta colados na etiqueta?
Se a tinta da fita... Então...
...aderiu à etiqueta A fita é revestida na superfície externa.
...não aderiu à fita A fita é revestida pelo lado de dentro. Para ter certeza,
repita o teste na superfície interna da fita.
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
Como carregar a mídia
A Figura 5 identifica os componentes de tratamento de mídia de uma impressora na
configuração direita. A unidade na configuração esquerda contém uma imagem espelhada
desses componentes. A Figura 6 na página 10 mostra as duas impressoras com a mídia
carregada.
Figura 5 • Componentes para carregamento de mídia (configuração direita)
170PAX4 Guia de referência rápida
Como carregar a mídia
9
13
12
11
Trava do cabeçote de impressão
1
Jogo do cabeçote de impressão
2
Barra de remoção
3
Rolo de impressão
4
Pino de trava do cabeçote de
5
impressão
Conjunto do rolete de remoção
6
Trava do rolete de remoção
7
1
2
3
589 6
710
Guia de mídia
8
Conjunto do rolete de tração
9
Conjunto da base da guia de
10
4
etiqueta
Rolete guia inferior
11
Rolete guia superior
12
Conjunto da trilha do sensor de
13
mídia superior
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
10
Como carregar a mídia
Figura 6 • Mídia carregada
Configuração esquerda
Configuração direita
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Como carregar a mídia
Cuidado • Ao carregar mídia ou fita, remova todas as jóias que possam entrar em contato
com o cabeçote de impressão ou outras peças da impressora.
Para carregar a mídia, siga estas etapas:
1. Carregue a mídia no rolo de suprimento de mídia do aplicador (consulte o guia do usuário
do aplicador).
2. Abra a porta de mídia.
3. Consulte a Figura 7. Pressione para baixo a trava de liberação do rolete de tração.
O conjunto do rolete de tração saltará (Figura 8).
Figura 7 • Como pressionar a trava de liberação do rolete de tração
1
11
Trava de liberação do rolete de
1
tração
Figura 8 • Conjunto do rolete de tração aberto
1
Conjunto do rolete de tração
1
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
12
Como carregar a mídia
4. Consulte a Figura 9. Embaixo da impressora, segure a porca borboleta de bronze da guia
de mídia externa e deslize a guia para fora.
Figura 9 • Como deslizar a guia de mídia externa
1
Porca borboleta de bronze
1
Guia de mídia externa
2
2
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Como carregar a mídia
5. Consulte a Figura 10. Abra o jogo do cabeçote de impressão soltando a trava do cabeçote
do pino de trava.
Cuidado • O cabeçote de impressão pode estar quente e provocar queimaduras
graves. Deixe-o esfriar.
Figura 10 • Como abrir o jogo do cabeçote de impressão
1
13
Trava do cabeçote de impressão
1
Pino de trava
2
2
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
14
Como carregar a mídia
6. Consulte a Figura 11. Passe a mídia pelo caminho de mídia superior da seguinte maneira:
a. Por baixo do rolete guia superior.
b. Entre o conjunto da trilha do sensor de mídia superior e o conjunto da base da guia de
c. Por baixo do conjunto do rolete de tração.
d. Por baixo do jogo do cabeçote de impressão.
7. Consulte a Figura 11. Passe aproximadamente 75 cm (30 pol) da mídia além da barra de
remoção. Remova e descarte as etiquetas dessa mídia exposta.
etiqueta.
Figura 11 • Como passar a mídia
1 4
Rolete guia superior
1
Conjunto da trilha do sensor de mídia superior
2
Conjunto da base da guia de etiqueta
3
Conjunto do rolete de tração
4
Conjunto do cabeçote de impressão
5
Barra de remoção
6
Revestimento
7
Etiqueta
8
2 3
5
6
7
8
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Como carregar a mídia
8. Consulte a Figura 12. Posicione a mídia de modo que fique alinhada e apenas toque na
guia de mídia interna.
9. Consulte a Figura 12. Embaixo da impressora, segure a porca borboleta de bronze da guia
de mídia externa e posicione a guia de modo que apenas toque na borda externa da mídia.
Figura 12 • Como ajustar a guia de mídia externa
1
15
2
Guia de mídia externa
1
Mídia
2
10. Consulte a Figura 7 na página 11. Pressione para baixo o conjunto do rolete de tração até
travá-lo.
11. Consulte a Figura 10 na página 13. Feche o jogo do cabeçote de impressão girando a trava
do cabeçote até travá-la no pino de trava.
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
16
Como carregar a mídia
12. Consulte a Figura 13. Levante a trava do rolete de remoção para que o conjunto do rolete
se incline para baixo.
13. Consulte a Figura 14. Passe o revestimento de mídia ao redor da barra de remoção, sob o
rolo de impressão, e através do conjunto do rolete de remoção.
Figura 13 • Como liberar o conjunto do rolete de remoção
1
2
Trava do rolete de remoção
1
Conjunto do rolete de remoção
2
Nota • Se o aplicador possuir um tubo de ar, passe o revestimento de mídia entre o tubo de
ar e a barra de remoção. Não passe o revestimento de mídia sobre o tubo de ar.
Figura 14 • Como passar o revestimento
1
2
4
3
Barra de remoção
1
Rolo de impressão
2
Conjunto do rolete de remoção
3
Rolete guia inferior
4
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Como carregar a mídia
14. Consulte a Figura 15. Gire o conjunto do rolete de remoção para cima até ele travar na
posição Fechado.
Figura 15 • Conjunto do rolete de remoção fechado
15. Consulte a Figura 14. Passe o revestimento de mídia sob o rolete guia inferior e ao redor
da haste de avanço do aplicador (consulte o guia do usuário do aplicador).
16. Feche a porta de mídia.
17
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
18
Como carregar a fita
Como carregar a fita
Use a fita com mídia de transferência térmica (consulte Fita na página 7). A fita deve ser
revestida no lado externo e mais larga do que a mídia. Se a fita for mais estreita do que a
mídia, algumas áreas do cabeçote de impressão ficam desprotegidas e sujeitas a desgaste
prematuro.
A Figura 16 identifica os componentes do sistema de fita dentro do compartimento de mídia
de uma impressora com configuração direita. A unidade na configuração esquerda contém
uma imagem espelhada desses componentes. A Figura 17 na página 19 mostra a impressora
com a fita carregada.
Figura 16 • Componentes para carregamento de fita
1 2
Haste de suprimento de fita
1
Haste de avanço da fita
2
Rolo da guia de fita superior
3
Trava do cabeçote de
4
impressão
3
4
5
7
5
6
Conjunto do cabeçote de
impressão
Pino de trava
6
Rolo da guia de fita inferior
7
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Figura 17 • Fita carregada
Configuração esquerda
Como carregar a fita
19
Configuração direita
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
20
Como carregar a fita
Cuidado • Ao carregar mídia ou fita, remova todas as jóias que possam entrar em contato
com o cabeçote de impressão ou outras peças da impressora.
Para carregar a fita, siga estas etapas:
1. Consulte a Figura 18. Coloque um rolo de fita inteiro na haste de suprimento de fita para
que a fita gire conforme mostrado e, em seguida, empurre o rolo na direção da carcaça da
impressora até encaixá-lo corretamente.
Figura 18 • Como colocar a fita na haste de suprimento de fita
Configuração esquerda Configuração direita
1
Haste de suprimento de fita com fita
1
1
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Como carregar a fita
2. Consulte a Figura 19. Abra o jogo do cabeçote de impressão soltando a trava do cabeçote
do pino de trava.
Figura 19 • Como abrir o jogo do cabeçote de impressão
1
2
21
Trava do cabeçote de impressão
1
Pino de trava
2
3. Consulte a Figura 20. Passe a fita sob o rolo da guia de fita inferior.
4. Consulte a Figura 20. Verifique se a fita passa diretamente abaixo do sensor de fita,
localizado próximo à parede traseira da impressora.
Figura 20 • Como passar a fita sob o sensor de fita
21
Rolo da guia de fita inferior
1
Sensor de fita
2
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
22
Como carregar a fita
5. Consulte a Figura 21. Passe a fita sob o jogo do cabeçote de impressão e, em seguida, ao
redor do rolo da guia de fita superior.
Cuidado • O cabeçote de impressão pode estar quente e provocar queimaduras
graves. Deixe-o esfriar.
Figura 21 • Como passar a fita sob o jogo do cabeçote de impressão
1
2
Rolo da guia de fita superior
1
Conjunto do cabeçote de impressão
2
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Como carregar a fita
6. Consulte a Figura 22. Coloque um rolo de fita vazio na haste de avanço de fita e, em
seguida, empurre o rolo na direção da carcaça da impressora até encaixá-lo corretamente.
7. Consulte a Figura 22. Conecte a extremidade da fita ao rolo de fita vazio com uma fita ou
etiqueta adesiva e enrole-a várias vezes na direção mostrada. Verifique se a fita é enrolada
uniformemente na haste.
Figura 22 • Como carregar a fita na haste de avanço de fita
Configuração esquerda Configuração direita
23
1
Haste de avanço de fita com rolo de fita vazio
1
8. Consulte a Figura 19 na página 21. Feche o jogo do cabeçote de impressão inclinando a
1
trava do cabeçote na direção do pino de trava.
9. Feche a porta de mídia.
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
24
Como remover a fita usada
Como remover a fita usada
Para remover a fita usada, siga estas etapas:
1. Abra a porta de mídia.
2. A fita acabou?
Se... Então...
Sim a. Remova o rolo vazio da haste de suprimento de fita. Guarde o rolo
Não
para utilizá-lo na haste de avanço de fita ao carregar a fita.
b. Remova a fita usada e o rolo da haste de avanço de fita.
c. Instale a nova fita seguindo as instruções em Como carregar a fita
na página 18.
a. Corte a fita rente à haste de avanço de fita.
b. Remova a fita usada e o rolo da haste de avanço de fita.
c. Localize um rolo de fita vazio. Se necessário, remova e descarte a
fita usada do rolo retirado na etapa anterior.
d. Consulte a Figura 22 na página 23. Instale o rolo de fita vazio na
haste de avanço de fita e empurre o rolo na direção da carcaça da
impressora até encaixá-lo corretamente.
e. Passe o restante da fita na haste de suprimento de fita seguindo as
instruções em Como carregar a fita na página 18.
f. Consulte a Figura 22 na página 23. Conecte a extremidade da fita ao
rolo de fita vazio com uma fita ou etiqueta adesiva e enrole-a várias
vezes na direção mostrada. Verifique se a fita é enrolada
uniformemente na haste.
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
Como configurar a impressora
Após instalar a mídia e a fita, é possível configurar os parâmetros da impressora para sua
aplicação utilizando o painel de controle.
Importante • Algumas condições de impressão podem exigir o ajuste dos parâmetros de
impressão, como a velocidade de impressão, a tonalidade de escuro ou o modo de impressão.
Essas condições incluem (mas sem limitação):
• impressões em alta velocidade;
• remoção da mídia;
• uso de etiquetas extremamente finas, pequenas, sintéticas ou revestidas.
Como a qualidade de impressão é afetada por esses e outros fatores, execute testes
para determinar a melhor combinação de configurações da impressora e mídia para sua
aplicação. Uma combinação incorreta pode limitar a qualidade ou a taxa de impressão ou a
impressora pode não funcionar adequadamente no modo de impressão desejado.
Para entrar no Modo Configuração, execute estas etapas:
170PAX4 Guia de referência rápida
Como configurar a impressora
25
1. No painel de controle, pressione SETUP/EXIT (CONFIGURAR/SAIR).
2. Pressione NEXT (PRÓXIMO) ou PREVIOUS (ANTERIOR) para percorrer os parâmetros.
Para sair do Modo Configuração, execute estas etapas:
1. Pressione SETUP/EXIT (CONFIGURAR/SAIR).
O visor LCD exibe
2. Pressione a tecla oval esquerda ou direita para exibir as opções de salvamento (Tabela 4).
Tabela 4 • Opções de salvamento ao sair do Modo Configuração
LCD
PERMANENTE
TEMPORARIA
CANCELAR
CARREGAR
PADROES
SALVAR ALTERAC.
Descrição
Armazena valores na impressora mesmo quando o equipamento
está desligado.
Salva as alterações até o equipamento ser desligado.
Cancela todas as alterações feitas a partir do momento que o
SETUP/EXIT (CONFIGURAR/SAIR) é pressionado,
botão
exceto as nas configurações de tonalidade de escuro e destaque.
Restaura todos os parâmetros, exceto as configurações de rede,
para os padrões de fábrica.
Nota • Carregar os padrões de fábrica provoca a
autocalibragem da impressora.
CARREGAR SALVO
REDE PADRAO
3. Pressione NEXT (PRÓXIMO) para selecionar a opção exibida.
Após a conclusão da seqüência de configuração e calibragem, a mensagem
PRONTA
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
é exibida.
Carrega os valores do último salvamento permanente.
Restaura as configurações de rede com e sem fio de volta aos
padrões de fábrica.
IMPRES.
170PAX4 Guia de referência rápida
26
Como configurar a impressora
Como imprimir uma etiqueta de configuração
Após carregar a mídia e a fita (se necessário), imprima uma etiqueta de configuração como um
registro das configurações atuais da impressora. Guarde a etiqueta para usá-la quando precisar
resolver problemas de impressão.
Para imprimir uma etiqueta de configuração, execute estas etapas:
1. No painel de controle, pressione SETUP/EXIT (CONFIGURAR/SAIR).
2. Pressione NEXT (PRÓXIMO) ou PREVIOUS (ANTERIOR) para percorrer os parâmetros
até chegar em
3. Pressione o botão oval direito para confirmar a impressão.
Uma etiqueta de configuração é impressa (Figura 23).
LIST SETUP (LISTAR CONFIG.).
Figura 23 • Etiqueta de configuração
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Como configurar a impressora
Como imprimir uma etiqueta de configuração de rede
Se estiver utilizando um servidor de impressão, poderá imprimir uma etiqueta de configuração
de rede depois que a impressora for conectada à rede.
Para imprimir uma etiqueta de configuração de rede, execute estas etapas:
1. No painel de controle, pressione SETUP/EXIT (CONFIGURAR/SAIR).
2. Pressione NEXT (PRÓXIMO) ou PREVIOUS (ANTERIOR) para percorrer os parâmetros
até chegar em
3. Pressione o botão oval direito para confirmar a impressão.
Uma etiqueta de configuração de rede será impressa. (Figura 24). Se não houver um
servidor de impressão sem fio instalado, a porção sem fio da etiqueta não será impressa.
LIST NETWORK (LISTAR REDE).
Figura 24 • Etiqueta de configuração de rede
27
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
28
Como configurar a impressora
Como exibir ou alterar parâmetros
A Tabela 5 mostra um subconjunto de parâmetros da impressora na ordem em que são
exibidos quando o botão
Configuração. Durante todo o processo, pressione
parâmetro ou
um parâmetro é alterado, um asterisco (*) é mostrado no canto superior esquerdo do visor para
indicar que o valor é diferente do atualmente ativo na impressora.
NEXT (PRÓXIMO) é pressionado após entrar no Modo
NEXT (PRÓXIMO) para passar ao próximo
PREVIOUS (ANTERIOR) para retornar ao parâmetro anterior no ciclo. Quando
Tabela 5 • Parâmetros da impressora
Parâmetro
TON.ESCURO
- 4.0 +
VELOC. IMPRESSAO
50,8 mm/s (2 ips)
Ação/explicação
Ajuste da tonalidade de escuro da impressão
Se a impressão estiver muito clara ou se houver lacunas nas áreas
impressas, aumente a tonalidade de escuro. Se a impressão estiver muito
escura ou se houver manchas ou borrões nas áreas impressas, diminua a
tonalidade de escuro. As configurações de tonalidade também podem ser
alteradas por meio das configurações do driver e do software.
Importante • Defina a tonalidade de escuro com a configuração mais
baixa, o que proporciona uma boa qualidade de impressão. Se ela for muito
alta, a tinta pode manchar, a fita queimar ou o cabeçote de impressão se
desgastar prematuramente.
• Pressione o botão oval direito para aumentar a tonalidade de escuro.
• Pressione o botão oval esquerdo para diminuir a tonalidade de escuro.
Padrão: +4.0
Faixa: 00,0 a +30,0
Ajuste da velocidade de impressão
• Pressione o botão oval direito para aumentar o valor.
• Pressione o botão oval esquerdo para diminuir o valor.
Padrão: 50,8 mm/s (2 ips)
Faixa: 50,8 mm/s (2 ips) a 304,8 mm/s (12 ips) para 203 dpi, 50,8 mm/s (2
ips) a 203,2 mm/s (8 ips) para 300 dpi
VEL. AVANCO
50,8 mm/s (6 ips)
VEL. RETROCESSO
50,8 mm/s (2 ips)
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
Ajuste da velocidade de avanço
• Pressione o botão oval direito para aumentar o valor.
• Pressione o botão oval esquerdo para diminuir o valor.
Padrão: 152,4 mm/s (6 ips)
Faixa: 25,4 mm/s (1 ips) a 304,8 mm/s (12 ips)
Ajuste da velocidade de retrocesso
• Pressione o botão oval direito para aumentar o valor.
• Pressione o botão oval esquerdo para diminuir o valor.
Padrão: 50,8 mm/s (2 pol/s)
Faixa: 25,4 mm/s (1 ips) a 304,8 mm/s (12 ips)
170PAX4 Guia de referência rápida
Como configurar a impressora
Tabela 5 • Parâmetros da impressora (Continuação)
29
Parâmetro
DESTACAR +000
- +
MODO IMPRESSAO
DESTACAR
TIPO MIDIA
NAO CONTINUA
Ação/explicação
Ajuste da posição de destaque
Estabelece a posição da mídia sobre a barra de destaque/remoção após a
impressão. Números positivos movem a mídia para fora e os negativos
movem a mídia para dentro.
Cada pressionamento de um botão oval ajusta a posição de destaque em
quatro fileiras de pontos.
• Pressione o botão oval direito para aumentar o valor.
• Pressione o botão oval esquerdo para diminuir o valor.
Padrão: +0
Faixa: -120 a +120
Seleção do modo de impressão
As configurações do modo de impressão informam à impressora qual é o
método de avanço da mídia que você deseja utilizar.
• Pressione qualquer botão oval para exibir as opções.
Padrão: DESTACAR
Seleções: DESTACAR, REBOBINAR, APLICADOR
Configuração do tipo de mídia
Informa à impressora qual é o tipo de mídia sendo usado. Quando se
seleciona mídia não-contínua, a impressora alimenta a mídia para calcular
o comprimento da etiqueta (a distância entre dois pontos de registro
reconhecidos do espaço entre as etiquetas, ou da ranhura ou furo de
alinhamento). Ao selecionar mídia contínua, é necessário incluir instruções
sobre o comprimento da etiqueta no formato da etiqueta (
estiver usando ZPL ou ZPL II).
• Pressione qualquer botão oval para exibir as opções.
Padrão: NAO CONTINUA
Seleções: CONTINUA, NAO CONTINUA
^LLxxxx se
TIPO SENSOR
ROLO
METODO IMPRESSAO
TRASF. TERMICA
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
Configuração do tipo de sensor
Informa à impressora se está sendo utilizada mídia em rolo (separações de
etiquetas indicadas por um espaço, ranhura ou furo) ou mídia com marcas
de registro pretas impressas no verso.
• Pressione qualquer botão oval para exibir outras opções.
Padrão: ROLO
Seleções: ROLO, MARCA
Seleção do método de impressão
Informa à impressora o método de impressão que deve ser utilizado:
transferência térmica (com fita) ou térmico direto (sem fita).
• Pressione qualquer botão oval para exibir as opções.
Padrão: Transferência térmica
Seleções: Transferência térmica, térmico direto
Nota • Selecionar o método térmico direto ao usar fita cria uma
condição de erro da impressora, mas a impressão continua.
170PAX4 Guia de referência rápida
30
Como configurar a impressora
Tabela 5 • Parâmetros da impressora (Continuação)
Parâmetro
LARG. IMPRES
168 0/8 MM +
COMPRIM. MAXIMO
-39.0 IN 988 MM+
Ação/explicação
Configuração da largura de impressão
Determina a área imprimível ao longo da largura da etiqueta com base na
resolução da impressora.
Para alterar o valor mostrado:
1. Pressione o botão oval esquerdo para mover o cursor.
2. Pressione o botão oval direito para aumentar o valor do dígito.
Para alterar a unidade de medida:
1. Pressione o botão oval esquerdo até que a unidade de medida esteja
ativa.
2. Pressione o botão oval direito para alternar para uma unidade de
medida diferente (mm, polegadas ou pontos).
Padrão: 168 0/8 mm para impressoras de 203 dpi; 168 0/12 mm para
impressoras de 300 dpi
OBSERVAÇÃO: Larguras muito estreitas podem resultar em partes da
etiqueta não serem impressas na mídia. Larguras muito grandes
desperdiçam a memória de formatação e podem fazer a etiqueta não ser
impressa na íntegra e ser impressa no rolo de impressão. Esta configuração
pode afetar a posição horizontal do formato da etiqueta caso a imagem
tenha sido invertida com o comando ZPL II
^POI.
Configuração do comprimento máximo da etiqueta
O comprimento máximo da etiqueta é utilizado durante o processo de
calibragem. O espaço entre as etiquetas é considerado parte do
comprimento.
Sempre configure um valor que seja pelo menos 25,4 mm (1 pol) maior do
que o comprimento da etiqueta que está sendo usada. Por exemplo, se o
comprimento da etiqueta for 126 mm (5 pol), incluindo o espaço entre as
etiquetas, configure o parâmetro como 152 mm (6 pol). Se o valor for
definido com um valor inferior ao do comprimento da etiqueta, a
impressora considera que mídia contínua está carregada e não pode ser
calibrada.
• Para aumentar o valor, pressione o botão oval direito.
• Para diminuir o valor, pressione o botão oval esquerdo.
Padrão: 988 mm (39 pol).
Faixa: Os valores são ajustáveis em incrementos de 25,4 mm (1 pol).
LISTAR FONTES
IMPRIMIR
• Pressione o botão oval direito para imprimir uma etiqueta que lista as
fontes padrão e todas as fontes opcionais armazenadas na memória RAM
ou Flash da impressora ou em cartões de fontes PCMCIA opcionais.
Listar códigos de barras
Listar fontes
LISTAR COD. BARRA
IMPRIMIR
• Pressione o botão oval direito para imprimir uma etiqueta que lista os
códigos de barras disponíveis na impressora. Os códigos de barras
podem ser armazenados na memória RAM ou Flash ou em cartões
PCMCIA opcionais.
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Como configurar a impressora
Tabela 5 • Parâmetros da impressora (Continuação)
31
Parâmetro
LISTAR IMAGENS
IMPRIMIR
LISTAR FORMATOS
IMPRIMIR
LISTAR CONFIG.
IMPRIMIR
LISTAR REDE
IMPRIMIR
LISTAR TODOS
IMPRIMIR
Ação/explicação
Listar imagens
• Pressione o botão oval direito para imprimir uma etiqueta que lista as
imagens disponíveis armazenadas na memória RAM ou Flash da
impressora ou em cartões de memória opcionais.
Listar formatos
• Pressione o botão oval direito para imprimir uma etiqueta que lista os
formatos disponíveis armazenados na memória RAM ou Flash da
impressora ou em cartões de memória opcionais.
Listar configuração
• Pressione o botão oval direito para imprimir uma etiqueta de
configuração que lista a configuração atual da impressora.
Listar configurações de rede
• Pressione o botão oval direito para imprimir uma etiqueta de
configuração de rede que lista as configurações de todos os servidores de
impressão instalados.
Listar todos
• Pressione o botão oval direito para imprimir etiquetas que listam as
fontes, códigos de barra, imagens e formatos disponíveis, além das
configurações atuais da impressora e de rede.
IDIOMA
ENGLISH
Seleção do idioma do visor
Este parâmetro permite alterar o idioma exibido no visor LCD do painel de
controle.
• Pressione o botão oval direito ou esquerdo para exibir outras opções.
Padrão: ENGLISH
Seleções: ENGLISH, ESPANOL, FRANCAIS, DEUTSCH, ITALIANO,
NORSK, PORTUGUES, SVENSKA, DANSK, ESPANOL2,
NEDERLANDS, SUOMI, PERSONALIZAR
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
32
Programação de limpeza
Programação de limpeza
A programação de limpeza recomendada está descrita na Tabela 6. Consulte as próximas
páginas para obter informações sobre procedimentos específicos.
Cuidado • Use somente os produtos de limpeza recomendados. A Zebra não será
responsável por danos provocados por nenhum outro produto de limpeza usado na
impressora.
Tabela 6 • Programação de limpeza recomendada para a impressora
Área Método Intervalo
Cabeçote de impressão Solvente* Execute estes procedimentos nas ocasiões a seguir:
Rolo de impressão Solvente*
Sensor de mídia transmissivo Jato de ar
Sensor de mídia reflexivo Jato de ar
Caminho da mídia Solvente*
Sensor de fita Jato de ar
• Quando a mensagem
CAB. AGORA)
• Modo de impressão térmico direto: Após cada rolo
de etiquetas ou 150 m (500 pés) de etiquetas
sanfonadas.
• Modo de impressão de transferência térmica: Após
cada rolo (450 m ou 1.500 pés) de fita.
CLEAN HEAD NOW (LIMPE
for exibida.
Sensores de porta aberta Jato de ar Mensalmente
Barra de destaque/remoção Solvente*
* Use o kit de Manutenção Preventiva da Zebra, número de peça 47362, ou uma solução de álcool
isopropilo 90% e água deionizada 10%.
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
170PAX4 Guia de referência rápida
Como limpar o cabeçote e o rolo de impressão
Limpe o cabeçote e o rolo de impressão de acordo com a programação na Tabela 6
na página 32. Limpe o cabeçote com mais freqüência se houver inconsistências na qualidade
de impressão, como lacunas ou impressão clara. Limpe o rolo de impressão se observar
problemas de movimentação da mídia.
Cuidado • O cabeçote de impressão pode estar quente e provocar queimaduras graves.
Deixe-o esfriar.
Cuidado • Observe as normas de precaução contra eletricidade estática ao lidar com
componentes sensíveis, como placas de circuito ou cabeçotes de impressão.
Cuidado • Ao carregar mídia ou fita, remova todas as jóias que possam entrar em contato
com o cabeçote de impressão ou outras peças da impressora.
Para limpar o cabeçote e o rolo de impressão, execute estas etapas:
Programação de limpeza
33
1. Desligue (O) a impressora.
2. Consulte a Figura 25. Abra o jogo do cabeçote de impressão soltando a trava do cabeçote
do pino de trava.
Figura 25 • Como abrir o jogo do cabeçote de impressão
1
2
Trava do cabeçote de impressão
1
Pino de trava
2
3. Remova a mídia e a fita da impressora.
13/8/2007 170PA X 4 Guia de referência rápida 57517L-092 Rev. A
170PAX4 Guia de referência rápida
34
Programação de limpeza
4. Consulte a Figura 26. Usando o kit de Manutenção Preventiva (número de peça 47362) ou
uma solução de álcool isopropílico 90% e água deionizada 10% em um cotonete de
algodão, limpe os elementos de impressão de ponta a ponta. Deixe o solvente evaporar.
Figura 26 • Limpeza do cabeçote e do rolo de impressão
(unidade na configuração direita ilustrada)
1 2
3
Elementos do cabeçote de impressão (faixa cinza)
1
Cotonete de algodão
2
Rolo de impressão
3
5. Use um pano que não solte fios umedecido com álcool para limpar o rolo de impressão e
todos os outros rolos. Gire os rolos durante a limpeza.
6. Recarregue a fita e a mídia (se usada).
7. Ligue (I) a impressora.
Nota • Se a qualidade de impressão não melhorar após a execução desse procedimento,
limpe o cabeçote de impressão com o filme de limpeza Save-a-Printhead. Entre em contato
com um distribuidor autorizado da Zebra para obter mais informações.
57517L-092 Rev. A 170PAX 4 Guia de referência rápida 13/8/2007
Loading...
