170PA X 4 Rövid felhasználói útmutató
Ez az útmutató a nyomtatómű betöltését és üzemeltetését mutatja be. Részletes információkat a Felhasználói útmutató tartalmaz.
Nyomtatómű külső nézete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Kezelőpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Kezelőpanel gombjai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Kezelő jelzőfényei (LED-ek). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Nyomathordozó . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Szalag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Nyomathordozó betöltése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Szalag betöltése. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Elhasznált szalag eltávolítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
A nyomtatómű konfigurálása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

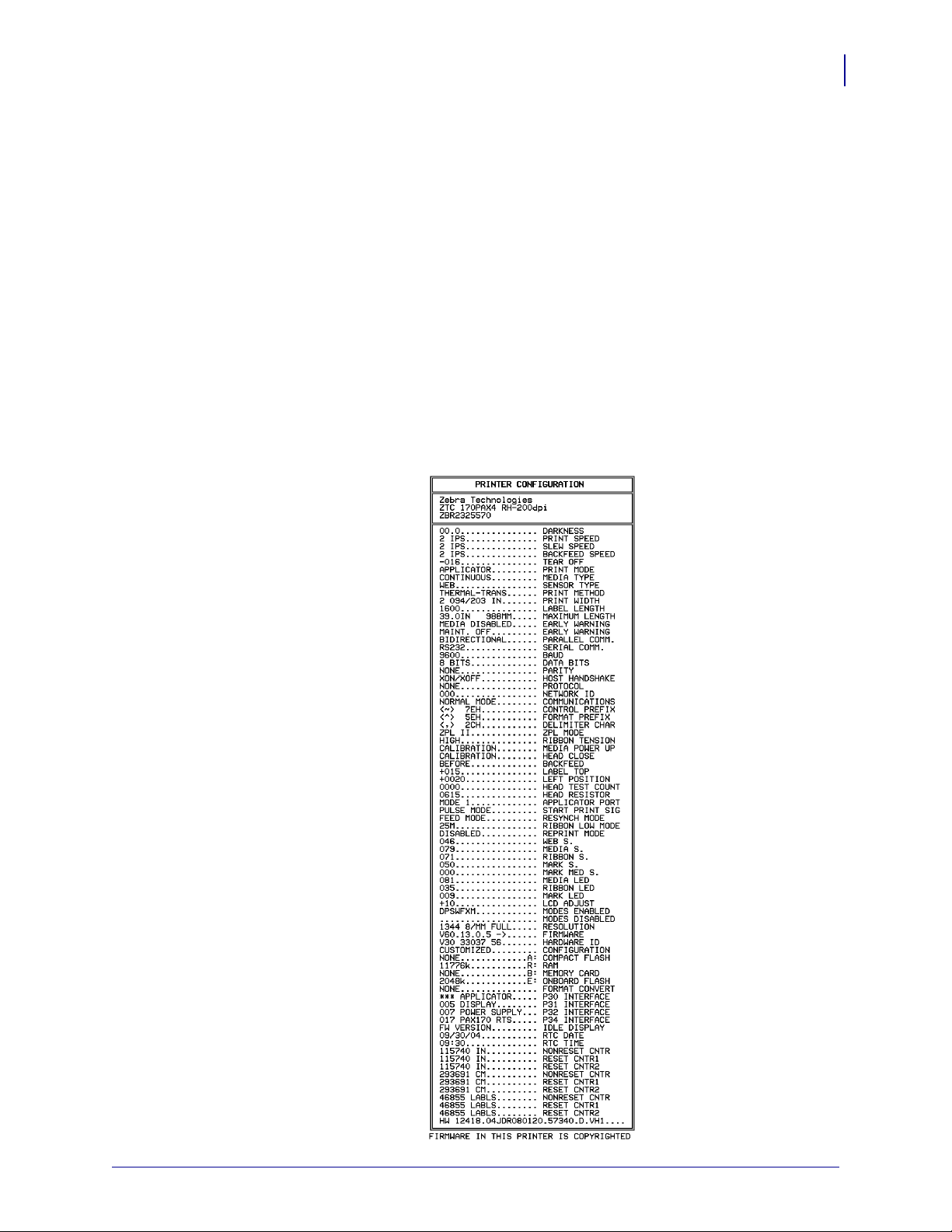

Konfigurációs címke nyomtatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Hálózatkonfigurációs címke nyomtatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Paraméterek megtekintése vagy módosítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Tisztítás beütemezése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
A nyomtatófej és a nyomóhenger tisztítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
© 2007 ZIH Corp. Mindegyik terméknév és -szám Zebra védjegy; a Zebra és a Zebra-logó a ZIH Corp. bejegyzett védjegye. Minden jog fenntartva.
57513L-132 A változat
2007.08.08
170PAX4 Rövid felhasználói útmutató
2

Nyomtatómű külső nézete

Nyomtatómű külső nézete
A nyomtatóművek jobbkezes (a nyomathordozó balról jobbra halad, 1. ábra) és balkezes (a nyomathordozó jobbról balra halad, 2. ábra) változatban érhetők el.
1. ábra • Jobbkezes (RH) nyomtatómű
2
1
3
2. ábra • Balkezes (LH) nyomtatómű
2
3
1
Nyomathordozó ajtaja
1
Kezelőpanel
2
Elektronikát fedő lap
3
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08

Kezelőpanel

A nyomtatómű vezérlői és jelzőfényei a kezelőpanelon találhatók (3. ábra). A bekapcsológomb a kezelőpanel oldalán található.
170PAX4 Rövid felhasználói útmutató
3. ábra • Kezelőpanel (jobbkezes)
Kezelőpanel
3
1
Bekapcsológomb
1
Gombok
2
LCD-kijelző
3
Jelzőfények/LED-ek
4

Kezelőpanel gombjai

A kezelőpanel gombjait az 1. táblázat mutatja be.
1. táblázat • Kezelőpanel gombjai
Gomb Leírás/funkció
3 242
FEKETE OVÁLGOMBOK
PREVIOUS (Előző) A LCD-n az előző paraméterre lép vissza. NEXT (Következő) A LCD-n a következő paraméterre lép vissza. SETUP/EXIT
(Beállítás/kilépés) PAUS E
(Felfüggesztés)
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
A két fekete oválgombbal az LCD-kijelzőn látható paraméter értékeit módosíthatja. Általában értékek növelésére vagy csökkentésére, eldöntendő kérdések megválaszolására, be- vagy kikapcsolásra, illetve lehetőségek közötti lapozásra használható.
Belép és kilép a konfigurációs módból.
Leállítja és újraindítja a nyomtatási folyamatot, vagy eltávolítja a hibaüzeneteket, és törli az LCD-kijelzőt. Ha címkenyomtatás van folyamatban, az a nyomtatási folyamat leállása előtt végre lesz hajtva. Amikor a nyomtatómű felfüggesztett állapotban van, a PAUSE (Felfüggesztés) jelzőfény világít.
170PAX4 Rövid felhasználói útmutató
4
Kezelőpanel
1. táblázat • Kezelőpanel gombjai (folytatás)
Gomb Leírás/funkció
CANCEL (Megszakítás)
A
CANCEL (Megszakítás) gomb csak felfüggesztett állapotban használható. A
CANCEL (Megszakítás) gomb megnyomása a következő eredménnyel jár:
• Megszakítja az aktuális címkenyomtatási feladatot.
• Ha nincs címkenyomtatás folyamatban, törli a következő nyomtatási folyamatot.
• Ha nincs várakozó nyomtatási feladat, a lenyomása hatástalan.
A nyomtatómű teljes memóriájának törléséhez nyomja meg és tartsa lenyomva a
CANCEL (Megszakítás) gombot, amíg a DATA (Adat) jelzőfény el nem alszik.
FEED (Behúzás) Behúz egy üres címkét.
• Ha a nyomtatómű tétlen vagy felfüggesztett állapotban van, a címkét azonnal behúzza.
• Ha a nyomtatómű nyomtat, a címkét az aktuális nyomtatási feladat befejezése után húzza be.
CALIBRATE (Kalibrálás)
CALIBRATE (Kalibrálás) csak felfüggesztett állapotban használható. A
A
CALIBRATE (Kalibrálás) gomb megnyomásával beállíthatja a megfelelő
nyomathordozó-hosszúságot, a nyomathordozó típusát (folytonos/nem folytonos), valamint a nyomtatás módját (közvetlen hőnyomtatás/hőátadás).

Kezelő jelzőfényei (LED-ek)

CANCEL (Megszakítás) gomb
LED
POWER
(Tápellátás)
(Green) (zöld)
PAUSE
(Felfüggesztés)
(Yellow) (Sárga)
A kezelőpanel jelzőfényeit a 2. táblázat mutatja be.
2. táblázat • Kezelőpanel jelzőfényei
Kikapcsolt állapot jelentése
A nyomtatómű KI van kapcsolva, vagy nincs
Világító állapot jelentése
A bekapcsológomb BE állásba van kapcsolva, és a nyomtatómű áram alá van helyezve.
tápellátás. Normál működés. A következők egyike:
• A nyomtatómű hiba miatt felfüggesztett állapotban van (nyomtatófej-, szalag- vagy papírhiba). Általában egy másik LED­del együtt világít.
• Meg lett nyomva a
PAUS E
(Felfüggesztés) gomb.
• Felfüggesztési kérelem érkezett az applikátorportról.
• Felfüggesztési kérelem érkezett a címkenyomtatás részeként.
Villogó állapot jelentése
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
170PAX4 Rövid felhasználói útmutató
2. táblázat • Kezelőpanel jelzőfényei
Kezelőpanel
5
LED
DATA (Adat)
(Green) (zöld)
MEDIA
(Nyomathordozó)
(Yellow) (Sárga)
SZALAG
(Yellow) (Sárga)
ERROR (Hiba)
(Orange)
(Narancssárga)
Kikapcsolt állapot jelentése
Nincs adatforgalom vagy
-feldolgozás.
Normál működés. A nyomathordozó megfelelően be van töltve.
Normál működés. A szalag megfelelően be van töltve.
Nincs nyomtatómű-hiba.
Világító állapot jelentése
Adatfeldolgozás vagy nyomtatás van folyamatban. Nincs bejövő adat.
Villogó állapot jelentése
A nyomtatómű adatokat fogad a gazdaszámítógépről, vagy állapotinformációkat küld oda.
Elfogyott a nyomathordozó. (A
— nyomtatómű felfüggesztett állapotban van, hibaüzenet látható az LCD-n, és a PAUSE (Felfüggesztés) jelzőfény világít.)
Szalag van behelyezve közvetlen
— hőnyomtatásos módban, vagy nincs szalag behelyezve hőátadásos módban. A nyomtatómű felfüggesztett állapotban van, hibaüzenet látható az LCD-n, és a PAUSE (Felfüggesztés) jelzőfény világít.
Nyomtatómű-hiba
történt. Ellenőrizze az
állapotot az LCD-n.
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
6

Nyomathordozó

Nyomathordozó
A nyomtatómű többféle nyomathordozót használhat (3. táblázat).
3. táblázat • Nyomathordozó típusai
Nyomathordozó-típus Kinézete Leírás
Nem folytonos, hengerelt nyomathordozó
Folytonos, hengerelt nyomathordozó
Hajtogatott nyomathordozó
A nyomathordozó egy hengerre van feltekerve. Az egyes címkéket rés, bemélyedés, lyuk vagy fekete jelölés választja el, így jól látható, hol ér véget az egyik címke, és hol kezdődik a következő. Lyukat vagy bemélyedést tartalmazó nyomathordozó használatakor a nyomathordozó­szenzort közvetlenül egy lyuk vagy bemélyedés fölé helyezze.
A nyomathordozó egy hengerre van feltekerve, de nincsenek rések, bemélyedések, lyukak vagy fekete jelölések. Ez lehetővé teszi, hogy a képet a címkére bárhová rányomtathatja.
A nyomathordozó cikcakk-alakzatba van hajtogatva.
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08

Szalag

A szalag egy olyan vékony filmréteg, melynek egyik oldalán viasz vagy viaszgyanta található, mely a hőátvitel során átkerül a nyomathordozóra.
Mikor használjon szalagot
A hőátadásos nyomathordozóhoz kell szalag, a közvetlen hőnyomtatásos nyomathordozóhoz nem kell szalag. Annak megállapításához hogy kell-e szalag egy adott nyomathordozóhoz, végezzen el egy karcolástesztet.
Karcolásteszthez tegye a következőket:
1. Karcolja meg a nyomathordozó felületét a körmével.
2. Elfeketedett a karcolás helye?
Ha a fekete jel... Akkor a nyomathordozó...
170PAX4 Rövid felhasználói útmutató
Szalag
7
Nem jelent meg a nyomathordozón
Megjelent a nyomathordozón Közvetlen hőnyomtatásos. Nincs szükség szalagra,
A szalag bevonattal ellátott oldala
A szalag a bevonattal ellátott oldallal kifelé vagy befele is fel lehet tekerve (4. ábra). Ez a nyomtatómű csak olyan szalagot tud használni, amelynek a külső oldala van bevonva.
4. ábra • Kívül vagy belül bevont szalag
Kívül Belül
Hőátadásos. Szükség van szalagra.
azonban használhat szalagot annak megakadályozásához, hogy a nyomtatófej a nyomathordozóhoz érjen.
Annak megállapításához, a szalag melyik fele van bevonva, tegye a következőket:
1. Válasszon le egy címkét a hordozóról.
2. Nyomja a címke ragasztós felét a szalag külső oldalára.
3. Húzza le a címkét a szalagról.
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
8
Szalag
4. Figyelje meg az eredményt. Lát a szalagról a címkére ragadt festéknyomokat?
Ha a szalagról a festék... Akkor...
A címkére tapadt A szalag a külső felületén van bevonva. Nem tapadt a címkére A szalag a belső felületén van bevonva. Az
ellenőrzéshez ismételje meg a tesztet a szalag másik felén is.
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08

Nyomathordozó betöltése

Az 5. ábra egy jobbkezes nyomtatómű nyomathordozó-kezelési részeit mutatja be. A balkezes készülékekben ezen részek tükrözve találhatók meg. A 6. ábra (10. oldal) mindkét nyomtatómű-típust mutatja be betöltött nyomathordozóval.
5. ábra • Nyomathordozó-betöltési összetevők (jobbkezes)
170PAX4 Rövid felhasználói útmutató
Nyomathordozó betöltése
9
13
12
11
Nyomtatófej-retesz
1
Nyomtatófej
2
Leválasztó
3
Nyomóhenger
4
Nyomtatófej-rögzítő tű
5
Leválasztóhenger
6
Leválasztóhenger-retesz
7
1
2
3
589 6
710
Nyomathordozó-vezető
8
Befűzőhenger
9
Címke-vezetőperem
10
Alsó vezető
11
Felső vezető
12
Felső nyomathordozószenzor-
13
4
pálya
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
10
Nyomathordozó betöltése
6. ábra • Betöltött nyomathordozó
Balkezes
Jobbkezes
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
170PAX4 Rövid felhasználói útmutató
Nyomathordozó betöltése
Figyelmeztetés • Ha nyomathordozót vagy szalagot tölt a készülékbe, vegyen le minden
ékszert magáról, amely hozzáérhet a nyomtatófejhez vagy a nyomtató egyéb alkatrészeihez.
Nyomathordozó betöltéséhez végezze el a következő lépéseket:
1. Töltsön be nyomathordozót az applikátor nyomathordozó-hengerére (olvassa el az
applikátor felhasználói útmutatóját).
2. Nyissa ki a nyomathordozó-ajtót.
3. Lásd: 7. ábra. Nyomja le a befűzőhenger kioldóreteszét.
A befűzőhenger felugrik (8. ábra).
7. ábra • A befűzőhenger kioldóreteszének megnyomása
1
11
Befűzőhenger kioldóretesze
1
8. ábra • Nyitott befűzőhenger
1
Befűzőhenger
1
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
12
Nyomathordozó betöltése
4. Lásd: 9. ábra. A nyomtatómű alatt fogja meg a külső nyomathordozó-vezető sárgaréz
fogantyúját, és csúsztassa ki teljesen a külső nyomathordozó-vezetőt.
9. ábra • A külső nyomathordozó-vezető kicsúsztatása
1
Sárgaréz fogantyú
1
Külső nyomathordozó-vezető
2
2
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
170PAX4 Rövid felhasználói útmutató
Nyomathordozó betöltése
5. Lásd: 10. ábra. Nyissa ki a nyomtatófejet a nyomtatófej-retesz zárótűből való kioldásával.
Figyelmeztetés • A nyomtatófej forró lehet és súlyos égési sérülést okozhat. Hagyja a
nyomtatófejet kihűlni.
10. ábra • A nyomtatófej kinyitása
1
13
Nyomtatófej-retesz
1
Zárótű
2
2
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
14
Nyomathordozó betöltése
6. Lásd: 11. ábra. Fűzze be a nyomathordozót a felső nyomathordozó-útvonalba a következő
módon:
a. A felső vezető alatt b. A felső nyomathordozószenzor-útvonal és a címkevezetőperem között c. A befűzőhenger alatt d. A nyomtatófej alatt
7. Lásd: 11. ábra. Húzza ki a nyomathordozót nagyjából 75 cm-nyire (30 hüvelyknyire) a
leválasztóhenger után. Távolítsa el a címkéket a kihúzott nyomathordozóról.

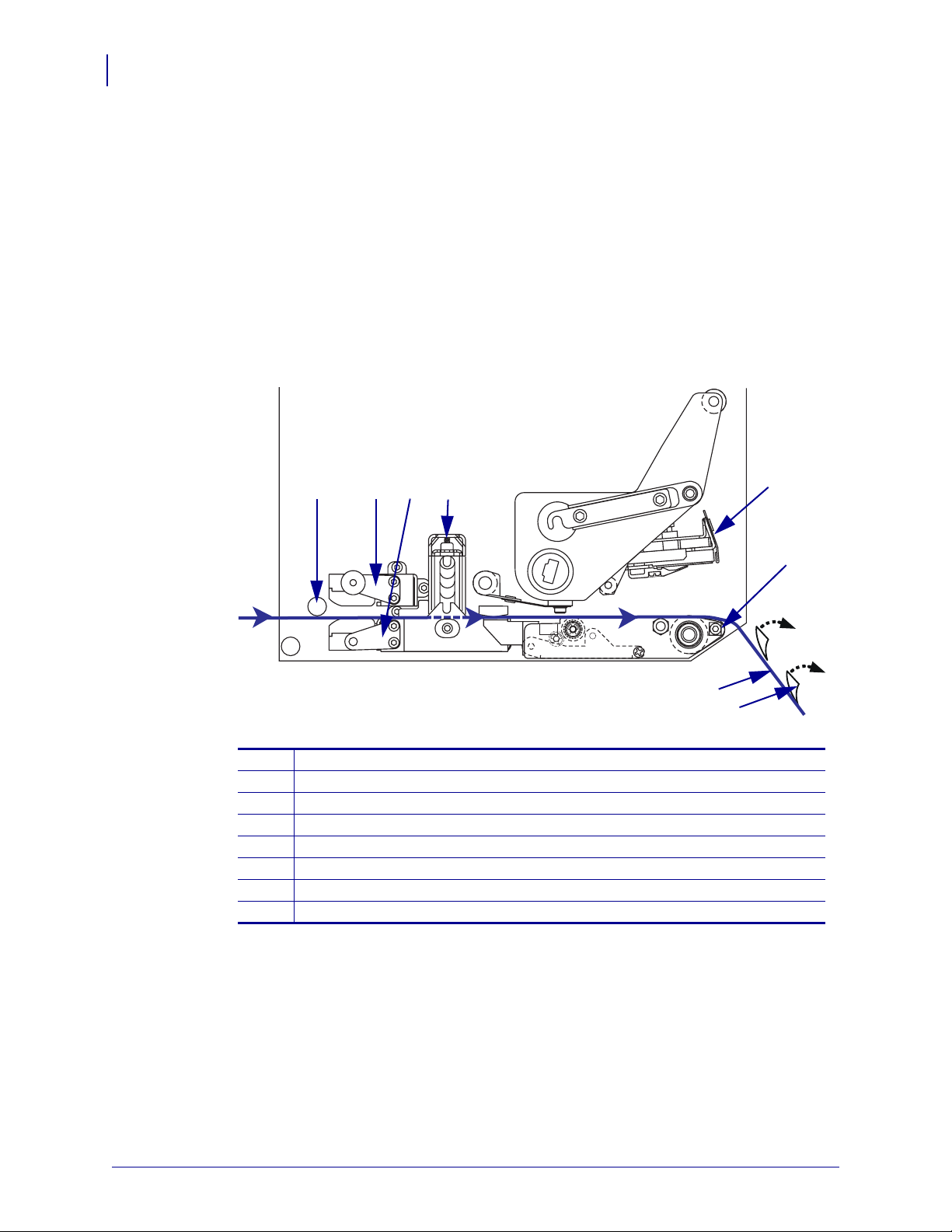

11. ábra • Nyomathordozó befűzése
1 4
Felső vezető
1
Felső nyomathordozószenzor-pálya
2
Címke-vezetőperem
3
Befűzőhenger
4
Nyomtatófej
5
Leválasztó
6
Hordozó
7
Címke
8
2 3
5
6
7
8
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
170PAX4 Rövid felhasználói útmutató
Nyomathordozó betöltése
8. Lásd: 12. ábra. Állítsa be úgy a nyomathordozót, hogy az a belső nyomathordozó-
vezetőhöz illeszkedik, és azt éppen csak érinti.
9. Lásd: 12. ábra. A nyomtatómű alatt fogja meg a külső nyomathordozó-vezető sárgaréz
fogantyúját, és állítsa be a külső nyomathordozó-vezetőt úgy, hogy az éppen hozzáérjen a nyomathordozó külső feléhez.
12. ábra • A külső nyomathordozó-vezető beállítása
1
15
2
Külső nyomathordozó-vezető
1
Nyomathordozó
2
10. Lásd: 7. ábra (11. oldal). Nyomja le a befűzőhengert, amíg az a helyére nem pattan.
11. Lásd: 10. ábra (13. oldal). Csukja be a nyomtatófejet: forgassa el a nyomtatófej-reteszt
addig, amíg az be nem záródik a zárótűbe.
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
16
Nyomathordozó betöltése
12. Lásd: 13. ábra. Emelje meg a leválasztóhenger-reteszt, hogy a leválasztóhenger lefelé
forduljon.
13. Lásd: 14. ábra. Fűzzük be a címkehordozót a leválasztóhenger köré, a nyomóhenger alá és
a leválasztóhengeren át.

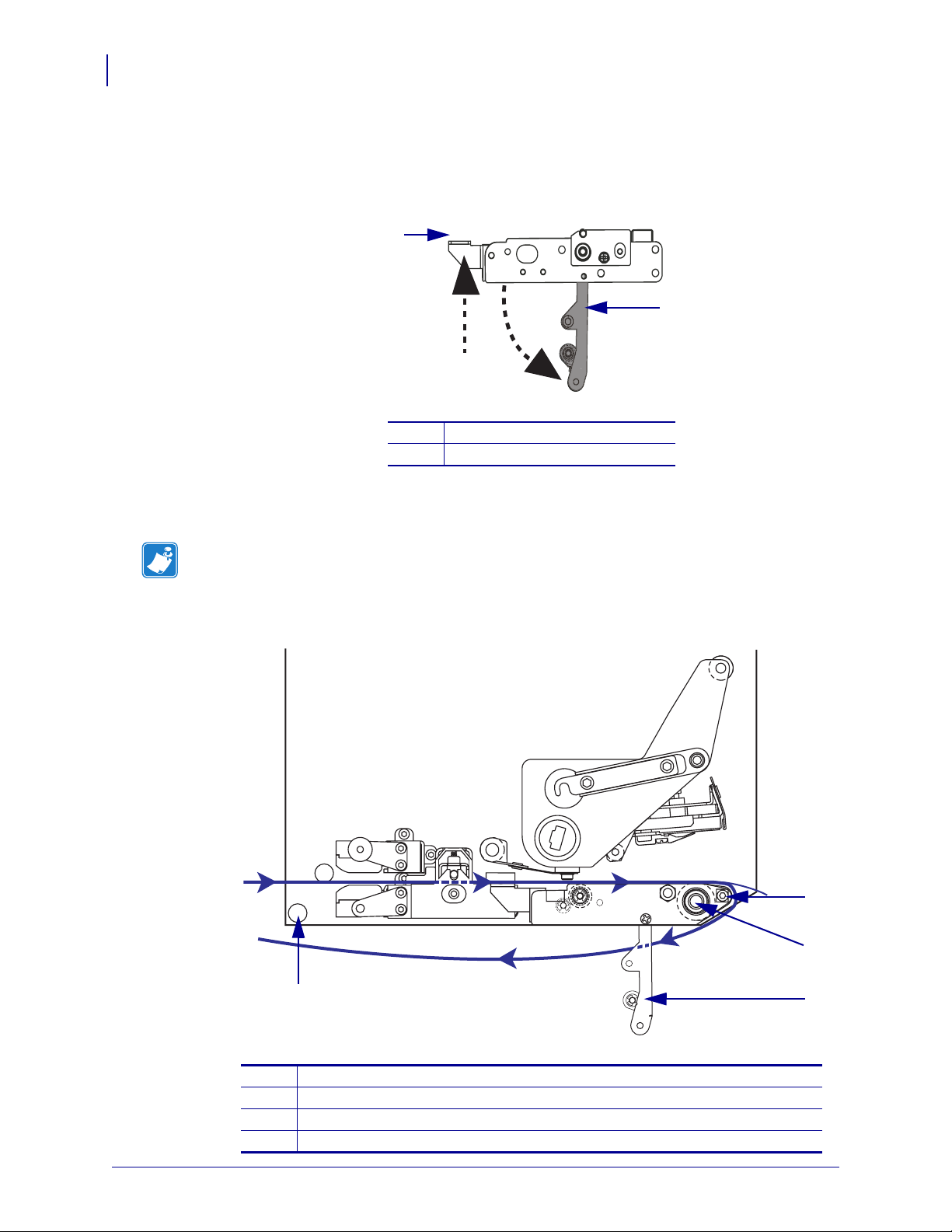

13. ábra • A leválasztóhenger kioldása
1
2
Leválasztóhenger-retesz
1
Leválasztóhenger
2
Megjegyzés • Ha az applikátor levegőcsővel rendelkezik, vezesse át a címkehordozót a
levegőcső és a leválasztóhenger között. Ne fűzze át a címkehordozót a levegőcső felett.
14. ábra • Hordozó befűzése
1
2
4
3
Leválasztó
1
Nyomóhenger
2
Leválasztóhenger
3
Alsó vezető
4
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
170PAX4 Rövid felhasználói útmutató
Nyomathordozó betöltése
14. Lásd: 15. ábra. Forgassa el a leválasztóhengert felfelé addig, amíg az a helyére nem
csukódik.
15. ábra • Becsukott leválasztóhenger
15. Lásd: 14. ábra. Fűzze be a címkehordozót az alsó vezető alá és az applikátor felvevő
orsója köré (olvassa el az applikátor felhasználói útmutatóját).
16. Csukja be a nyomathordozó-ajtót.
17
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
18

Szalag betöltése

Szalag betöltése
Szalagot hőátadásos nyomathordozóval használjon (lásd: Szalag (7. oldal)). A szalagnak kívülről kell bevonva lennie, és szélesebbnek kell lennie a nyomathordozónál. Ha a szalag keskenyebb a nyomathordozónál, a nyomtatófej egyes részei védtelenek lesznek, és idő előtt elhasználódhatnak.
A 16. ábra egy jobbkezes nyomtatómű nyomathordozó-területének szalagrendszer-összetevőit mutatja be. A balkezes készülékekben ezen részek tükrözve találhatók meg. A
17. ábra (19. oldal) a nyomtatóművet mutatja be betöltött szalaggal.
16. ábra • A szalagbetöltés összetevői
1 2
Szalagadagoló tengely
1
Szalagfelcsévélő tengely
2
Felső szalagvezető görgő
3
Nyomtatófej-retesz
4
3
4
5
7
5 6 7
6
Nyomtatófej Zárótű Alsó szalagvezető görgő
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
170PAX4 Rövid felhasználói útmutató
17. ábra • Betöltött szalag
Balkezes
Szalag betöltése
19
Jobbkezes
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
20
Szalag betöltése
Figyelmeztetés • Ha nyomathordozót vagy szalagot tölt a készülékbe, vegyen le minden
ékszert magáról, amely hozzáérhet a nyomtatófejhez vagy a nyomtató egyéb alkatrészeihez.
Szalag betöltéséhez végezze el a következő lépéseket:
1. Lásd: 18. ábra. Helyezzen egy teljes szalagtekercset a szalagadagoló tengelyre úgy, hogy a
szalag a jelzett módon forduljon el, majd nyomja a tekercset a nyomtatómű-keret felé, amíg az teljesen fel nem fekszik.
18. ábra • Szalag behelyezése a szalagadagoló tengelyre
Balkezes Jobbkezes
1
Szalagadagoló tengely szalaggal
1
1
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
170PAX4 Rövid felhasználói útmutató
Szalag betöltése
2. Lásd: 19. ábra. Nyissa ki a nyomtatófejet a nyomtatófej-retesz zárótűből való kioldásával.
19. ábra • A nyomtatófej kinyitása
1
2
21
Nyomtatófej-retesz
1
Zárótű
2
3. Lásd: 20. ábra. Fűzze át a szalagot az alsó szalagvezető görgő alatt.
4. Lásd: 20. ábra. Győződjön meg arról, hogy a szalag közvetlenül a szalagszenzor alatt
halad el, mely a nyomtatómű hátsó falánál található.
20. ábra • Szalag befűzése a szalagszenzor alá
21
Alsó szalagvezető görgő
1
Szalagszenzor
2
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
22
Szalag betöltése
5. Lásd: 21. ábra. Fűzze át a szalagot a nyomtatófej alatt, majd a felső szalagvezető görgő
körül.
Figyelmeztetés • A nyomtatófej forró lehet és súlyos égési sérülést okozhat. Hagyja a
nyomtatófejet kihűlni.
21. ábra • Szalag befűzése a nyomtatófej alá
1
2
Felső szalagvezető görgő
1
Nyomtatófej
2
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
170PAX4 Rövid felhasználói útmutató
Szalag betöltése
6. Lásd: 22. ábra. Helyezzen egy üres szalaghengert a szalagfelcsévélő tengelyre, majd
nyomja a hengert a nyomtatómű-keret felé, amíg teljesen fel nem fekszik.
7. Lásd: 22. ábra. Rögzítse a szalag végét az üres szalaghengerre egy öntapadó szalaggal
vagy címkével, és tekerje fel a szalagot több elfordulással a jelzett irányba. Győződjön meg arról, hogy a szalag egyenletesen tekeredik fel a tengelyen.
22. ábra • Szalag feltekerése a szalagfelcsévélő tengelyre
Balkezes Jobbkezes
23
1
Szalagfelcsévélő tengely üres szalaghengerrel
1
8. Lásd: 19. ábra (21. oldal). Csukja be a nyomtatófejet a nyomtatófej-retesz zárótűbe való
1
visszazárásával.
9. Csukja be a nyomathordozó-ajtót.
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
24

Elhasznált szalag eltávolítása

Elhasznált szalag eltávolítása
Az elhasznált szalag eltávolításához végezze el a következő lépéseket:
1. Nyissa ki a nyomathordozó-ajtót.
2. Kifogyott a szalag?
Ha... Akkor...
Igen a. Távolítsa el az üres hengert a szalagadagoló tengelyről. Tartsa meg a
b. Vegye le az elhasznált szalagot hengerrel együtt a szalagfelcsévélő
c. Helyezzen be új szalagot a következő helyen leírtaknak megfelelően:
Nem a. Vágja el a szalagot a szalagfelcsévélő tengely közelében.
b. Vegye le az elhasznált szalagot hengerrel együtt a szalagfelcsévélő
c. Keressen egy üres szalaghengert. Ha szükséges, az előző lépésben
d. Lásd: 22. ábra (23. oldal). Helyezze az üres szalaghengert a
e. Fűzze be a szalagadagoló tengelyen lévő maradék szalagot a
f. Lásd: 22. ábra (23. oldal). Rögzítse a szalag végét az üres
hengert, hogy azt újabb szalag betöltésekor felhasználhassa a szalagfelcsévélő tengelyen.
tengelyről.
Szalag betöltése (18. oldal).
tengelyről.
kivett hengerről távolítsa el az elhasznált szalagot.
szalagfelcsévélő tengelyre, majd nyomja a hengert a nyomtatómű- keret felé, amíg teljesen fel nem fekszik.
következőkben leírt módon: Szalag betöltése (18. oldal).
szalaghengerre egy öntapadó szalaggal vagy címkével, és tekerje fel a szalagot több elfordulással a jelzett irányba. Győződjön meg arról, hogy a szalag egyenletesen tekeredik fel a tengelyen.
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08

A nyomtatómű konfigurálása

A nyomathordozó és a szalag behelyezése után beállíthatja a kezelőpanelen a nyomtatómű paramétereit az alkalmazás számára.
Fontos Bizonyos nyomtatási körülmények megkövetelhetik a nyomtatási paraméterek
módosítását, például a nyomtatási sebességet, a sötétséget vagy a nyomtatásmódot. Ezek a körülmények (nem kizárólagosan) a következők lehetnek:
• nyomtatás nagy sebességgel,
• a nyomathordozó leválasztása,
•szélsőségesen vékony, kicsi, szintetikus vagy bevont címkék használata.
Mivel a nyomtatási minőség ezektől és más tényezőktől függ, futtasson teszteket a nyomtatóbeállítások és a nyomathordozók az alkalmazás számára legjobb kombinációjának megtalálásához. Egy rossz kombináció korlátozhatja a nyomtatás minőségét és sebességét, vagy előfordulhat, hogy a nyomtatómű nem fog megfelelően működni a kívánt nyomtatásmódban.
A beállításmódba való lépéshez végezze el a következő lépéseket:
170PAX4 Rövid felhasználói útmutató
A nyomtatómű konfigurálása
25
1. A kezelőpanelen nyomja meg a SETUP/EXIT (Beállítás/kilépés) gombot.
2. Nyomja meg a NEXT (Következő) vagy a PREVIOUS (Előző) gombot a paraméterek
közötti lapozáshoz.
A beállításmódból való kilépéshez végezze el a következő lépéseket:
1. Nyomja meg a SETUP/EXIT (Beállítás/kilépés) gombot.
Az LCD-kijelzőn a
2. A bal vagy jobb oválgomb megnyomásával megjeleníthetők a mentési lehetőségek
SAVE CHANGES (Módosítások mentése) felirat jelenik meg.
(4. táblázat).
4. táblázat • Beállítások mentése a beállításmódból való kilépéskor
LCD
PERMANENT
(Állandó)
TEMPORARY
(Ideiglenes)
CANCEL
(Megszakítás)
Leírás
Akkor is tárolja az értékeket a nyomtatóműben, amikor az ki van kapcsolva.
A kikapcsolásig tárolja a módosításokat.
Visszavonja a SETUP/EXIT (Beállítás/kilépés) gomb megnyomása óta elvégzett módosításokat, kivéve a sötétség- és a letépési beállításokat.
LOAD DEFAULTS
(Alapértelmezések
betöltése)
A hálózati beállítások kivételével visszaállítja a paramétereket a gyári alapértelmezésre.
Megjegyzés • A gyári alapértelmezések betöltése
a nyomtatómű automatikus kalibrálását eredményezi.
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
26
A nyomtatómű konfigurálása
4. táblázat • Beállítások mentése a beállításmódból való kilépéskor
LCD
LOAD LAST SAVE
(Utoljára mentett
betöltése)
DEFAULT NET
(Alapértelmezett hálózat)
3. A NEXT (Következő) gomb segítségével választhatja ki a kijelzett lehetőséget.
A konfiguráció és a kalibrálás befejezése után a
Leírás
Betölti az utolsó állandó mentés értékeit.
Visszaállítja a vezetékes és vezeték nélküli hálózat beállításainak gyári alapértelmezését.
PRINTER READY (Nyomtató készen
áll) felirat látható a kijelzőn.
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08

Konfigurációs címke nyomtatása

Ha betöltötte a nyomathordozót és a szalagot (ha szükséges), nyomtasson egy konfigurációs címkét a nyomtatómű jelenlegi beállításainak rögzítése céljából. Tartsa meg a címkét nyomtatási hibák elhárításához.
Konfigurációs címke nyomtatásához végezze el a következő lépéseket:
1. A kezelőpanelen nyomja meg a SETUP/EXIT (Beállítás/kilépés) gombot.
2. Nyomja meg a NEXT (Következő) vagy a PREVIOUS (Előző) gombot a paraméterek
közötti lapozáshoz, amíg el nem éri a
3. Nyomja meg a jobb oválgombot a nyomtatás megerősítéséhez.
Egy konfigurációs címke kerül kinyomtatásra (23. ábra).
23. ábra • Konfigurációs címke
170PAX4 Rövid felhasználói útmutató
A nyomtatómű konfigurálása
LIST SETUP (Beállítás listázása) pontot.
27
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
28
A nyomtatómű konfigurálása

Hálózatkonfigurációs címke nyomtatása

Ha nyomtatókiszolgálót használ, nyomtathat egy hálózatkonfigurációs címkét a nyomtató hálózatra való csatlakoztatása után.
Hálózatkonfigurációs címke nyomtatásához végezze el a következő lépéseket:
1. A kezelőpanelen nyomja meg a SETUP/EXIT (Beállítás/kilépés) gombot.
2. Nyomja meg a NEXT (Következő) vagy a PREVIOUS (Előző) gombot a paraméterek
közötti lapozáshoz, amíg el nem éri a
3. Nyomja meg a jobb oválgombot a nyomtatás megerősítéséhez.
Egy hálózatkonfigurációs címke kerül kinyomtatásra (24. ábra). Ha nincs telepítve vezeték nélküli nyomtatókiszolgáló, a címke vezeték nélküli készülékekről szóló része nem lesz kinyomtatva.
LIST SETUP (Hálózat listázása) pontot.
24. ábra • Hálózatkonfigurációs címke
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08

Paraméterek megtekintése vagy módosítása

Az 5. táblázat a nyomtatómű egy paraméterkészletét mutatja abban a sorrendben, ahogy az megjelenik a folyamat közben nyomja meg a lépéshez, vagy a egy paramétert, akkor a kijelző bal felső sarkában egy csillag (*) jelenik meg jelezve, hogy az érték eltér a nyomtatóműben aktuálisan tárolt értéktől.
NEXT (Következő) gomb megnyomásakor, a beállításmódba való lépés után. A
NEXT (Következő) gombot a következő paraméterre való
PREVIOUS (Előző) gombot az előző paraméterre való lépéshez. Ha módosít

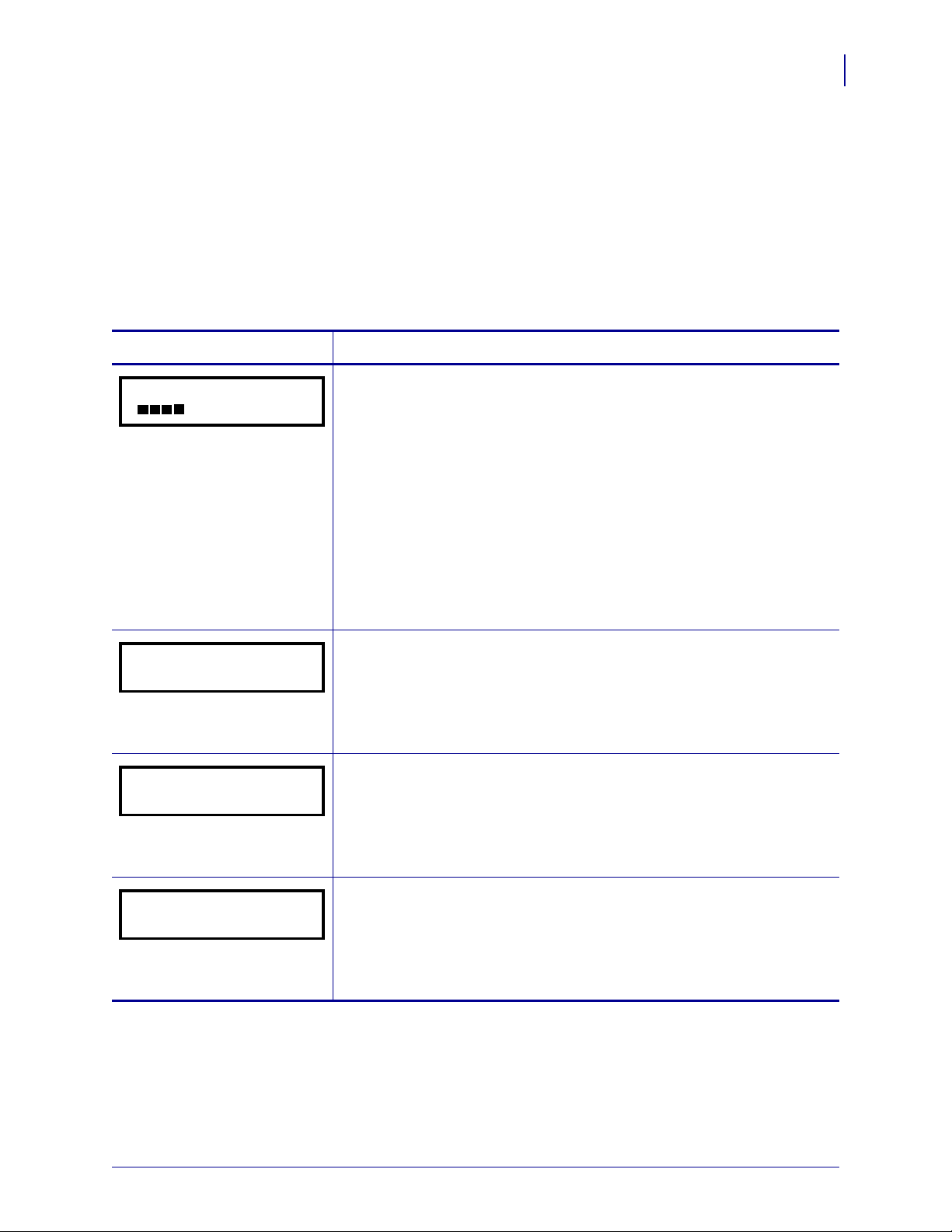

5. táblázat • Nyomtatómű-paraméterek
170PAX4 Rövid felhasználói útmutató
A nyomtatómű konfigurálása
29
Paraméter
DARKNESS (SÖTÉTSÉG)
- 4.0 +
PRINT SPEED
2 IPS
SLEW SPEED
6 IPS
Művelet/magyarázat
Nyomtatás sötétségének módosítása
Ha a nyomat túl világos, vagy üres részek vannak a nyomat helyén, növeljük a nyomtatás sötétségét. Ha a nyomat túl sötét, vagy ha a nyomat elkenődik vagy elfolyik, csökkentsük a sötétséget. A sötétségbeállítások az illesztőprogram vagy a szoftver beállításaiban is módosíthatók.
Fontos Állítsa a sötétséget azon legalacsonyabb értékre, amelyen jó a
nyomtatás minősége. Ha a sötétség túl magas értékre van állítva, a tinta elkenődhet, a szalag átéghet, vagy a nyomtatófej idő előtt elhasználódhat.
• Nyomja meg a jobb oválgombot a sötétség növeléséhez.
• Nyomja meg a bal oválgombot a sötétség csökkentéséhez.
Alapértelmezés: +4.0 Tartomány: 00.0–+30.0
Nyomtatás sebességének módosítása
• Nyomja meg a jobb oválgombot az érték növeléséhez.
• Nyomja meg a bal oválgombot az érték csökkentéséhez.
Default: 2 IPS Tartomány: 2–12 IPS 203 dpi esetén, 2–8 IPS 300 dpi esetén
Elfordítás sebességének módosítása
• Nyomja meg a jobb oválgombot az érték növeléséhez.
• Nyomja meg a bal oválgombot az érték csökkentéséhez.
Alapértelmezés: 6 IPS Tartomány: 1–12 IPS
BACKFEED SPEED
2 IPS
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
Visszaadagolás sebességének módosítása
• Nyomja meg a jobb oválgombot az érték növeléséhez.
• Nyomja meg a bal oválgombot az érték csökkentéséhez.
Alapértelmezés: 2 IPS Tartomány: 1–12 IPS
170PAX4 Rövid felhasználói útmutató
30
A nyomtatómű konfigurálása
5. táblázat • Nyomtatómű-paraméterek (folytatás)
Paraméter
TEAR OFF +000-
- +
PRINT MODE
(Nyomtatásmód)
TEAR-OFF
(Letépés)
MEDIA TYPE
(NYOMATHORDOZÓ-TÍPUS)
NON-CONTINUOUS
(Nem folytonos)
Művelet/magyarázat
Letépés helyének beállítása
Meghatározza a nyomathordozó helyét a letépő/lehúzó elem felett a nyomtatás után. A pozitív értékek a nyomathordozót kifelé tolják, a negatív értékek befelé húzzák.
Bármely oválgomb megnyomása négy ponttal helyezi arrébb a letépési helyet.
• Nyomja meg a jobb oválgombot az érték növeléséhez.
• Nyomja meg a bal oválgombot az érték csökkentéséhez.
Alapértelmezés: +0 Tartomány: -120–+120
Nyomtatásmód kiválasztása
A nyomtatómód-beállítás azt határozza meg, hogy a nyomtatómű hogyan továbbítsa a használni kívánt nyomathordozót.
•A lehetőségek megjelenítéséhez nyomja meg bármely oválgombot.
Alapértelmezés: TEAR-OFF (Letépés) Lehetőségek: TEAR-OFF (Letépés), REWIND (Visszatekerés),
APPLICATOR (Applikátor)
Nyomathordozó-típus beállítása
Meghatározza a nyomtatóműhöz használat nyomathordozó típusát. Ha nem folytonos nyomathordozót választ, a nyomtatómű behúzza a nyomathordozót a címkehossz meghatározásához (két olyan érzékelhető pont távolságát, amely a címkék közötti rés, bemélyedés vagy lyuk között van). Ha folytonos nyomathordozót választ, meg kell adnia egy címke hosszúságát a címkeformátumban ( használ).
•A lehetőségek megjelenítéséhez nyomja meg bármely oválgombot.
Alapértelmezés: NON-CONTINUOUS (Nem folytonos) Lehetőségek: CONTINUOUS (Folytonos), NON-CONTINUOUS (Nem
folytonos)
^LLxxxx, ha ZPL-t vagy ZPL II-t
SENSOR TYPE
(SZENZORTÍPUS)
WEB (Hálós)
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
Szenzortípus beállítása
Meghatározza, hogy hálós nyomathordozót (réssel, bemélyedéssel vagy lyukkal elválasztott címkék) vagy hátul fekete jellel elválasztott címkéket használ.
• Az egyéb lehetőségek megjelenítéséhez nyomja meg bármely oválgombot.
Alapértelmezés: WEB (Hálós) Lehetőségek: WEB (Hálós), MARK (Jelölt)
170PAX4 Rövid felhasználói útmutató
5. táblázat • Nyomtatómű-paraméterek (folytatás)
A nyomtatómű konfigurálása
31
Paraméter
PRINT METHOD
(NYOMTATÁS-ÜZEMMÓD)
THERMAL TRANS.
(Hőátadásos)
PRINT WIDTH
(nyomtatásszélesség)
168 0/8 MM +
Művelet/magyarázat
Nyomtatás-üzemmód kiválasztása
Meghatározza a nyomtatás üzemmódját: hőátadásos (szalag szükséges) vagy közvetlen hőnyomtatásos (nem kell szalag).
•A lehetőségek megjelenítéséhez nyomja meg bármely oválgombot.
Alapértelmezés: Hőátadásos Lehetőségek: Hőátadásos, közvetlen hőnyomtatásos
Megjegyzés • Ha szalag használata mellett a közvetlen
hőnyomtatást választja, a nyomtató hibát fog jelezni, de a nyomtatás folytatódni fog.
Nyomtatásszélesség beállítása
Meghatározza a nyomtatható területet a címkén keresztben egy adott nyomtatómű-felbontás mellett.
A megjelenített érték módosításához:
1. Nyomja meg a bal oválgombot a kurzor mozgatásához.
2. Nyomja meg a jobb oválgombot az érték növeléséhez.
A mértékegység módosításához:
1. Nyomja meg a bal oválgombot többször, amíg a mértékegység aktívvá
nem válik.
2. Nyomja meg a jobb oválgombot a mértékegység váltásához (mm,
hüvelyk vagy pont).
Alapértelmezés: 168 0/8 mm 203 dpi-s nyomtatómű esetén; 168 0/12 mm 300 dpi-s nyomtatómű esetén
MEGJEGYZÉS: Ha túl kicsi szélességet állít be, a címke egyes részei lemaradhatnak a nyomathordozóról. Ha túl nagy szélességet ad meg, felesleges foglal memóriát, és a nyomtatás lefuthat a címkéről, és a nyomóhengerre kerülhet. Ez a beállítás hatással lehet a címkeformátum vízszintes pozíciójára, ha a kép meg lett fordítva a
^POI ZPL II-
paranccsal.
MAXIMUM LENGTH
(maximális hossz)
-39.0 IN 988 MM+
A maximális címkehossz a kalibrálás során használatos. A címkék közti rés a címke részeként értelmezendő.
Mindig olyan értéket állítson be, amely 25,4 mm-rel (1 hüvelykkel) hosszabb a használt címke hosszúságánál. Például ha a címke hossza 126 mm (5 hüvelyk) a címke közti réssel együtt, akkor állítsa a paramétert 152 mm-re (6 hüvelykre). Ha az érték kisebb a címkehossznál, a nyomtatómű azt fogja feltételezni, hogy folytonos nyomathordozó van betöltve, és a nyomtatómű nem fog tudni kalibrálni.
• Az érték növeléséhez nyomja meg a jobb oválgombot.
• Az érték csökkentéséhez nyomja meg a bal oválgombot.
Alapértelmezés: 988 mm (39,0 hüvelyk) Tartomány: Az értékek 25,4 mm-enként (1 hüvelykenként) növelhetők.
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
Maximális címkehossz megadása
170PAX4 Rövid felhasználói útmutató
32
A nyomtatómű konfigurálása
5. táblázat • Nyomtatómű-paraméterek (folytatás)
Paraméter
LIST FONTS
(Betűkészletek listázása)
PRINT (Nyomtatás)
LIST BAR CODES
(Vonalkódok listázása)
PRINT (Nyomtatás)
LIST IMAGES
(Képek listázása)
PRINT (Nyomtatás)
LIST FORMATS
(Formátumok listázása)
PRINT (Nyomtatás)
LIST SETUP
(Beállítás listázása)
PRINT (Nyomtatás)
Művelet/magyarázat
Betűkészletek listázása
• A jobb oválgomb megnyomásával nyomtathat egy olyan címkét, amely a hagyományos betűkészletek mellett azon betűkészleteket sorolja fel, amely a nyomtatómű RAM-jában, Flash-memóriájában vagy egy kiegészítő PCMCIA-betűkészletkártyában vannak.
Vonalkódok listázása
• A jobb oválgomb megnyomásával kinyomtathat egy listát a nyomtatóműben elérhető vonalkódokról. A vonalkódok lehetnek a RAM-ban, Flash-memóriában vagy választható PCMCIA-kártyában.
Képek listázása
• A jobb oválgomb megnyomásával olyan címkét nyomtathat, amely a nyomtatómű RAM-jában, Flash-memóriában vagy kiegészítő memóriakártyán tárolt képek listáját tartalmazza.
Formátumok listázása
• A jobb oválgomb megnyomásával olyan címkét nyomtathat, amely a nyomtatómű RAM-jában, Flash-memóriában vagy kiegészítő memóriakártyán tárolt formátumok listáját tartalmazza.
Beállítás listázása
• A jobb oválgomb megnyomásával egy konfigurációs címkét nyomtathat, mely a nyomtatómű aktuális konfigurációját sorolja fel.
LIST NETWORK
(Hálózat listázása)
PRINT (Nyomtatás)
LIST ALL
(Összes listázása)
PRINT (Nyomtatás)
LANGUAGE
ENGLISH
Hálózatbeállítások listázása
• A jobb oválgomb megnyomásával egy hálózatkonfigurációs címkét nyomtathat, mely a telepített nyomtatókiszolgálók beállításait sorolja fel.
Összes listázása
• A jobb oválgomb megnyomásával olyan címkét nyomtathat, mely az elérhető betűkészleteket, vonalkódokat, képeket, formátumokat sorolja fel az aktuális nyomtatómű- és hálózatkonfigurációval együtt.
Kijelző nyelvének kiválasztása
Ezzel a paraméterrel a kezelőpanel LCD-kijelzőjén megjelenő szöveg nyelvét módosíthatja.
•A lehetőségek megjelenítéséhez nyomja meg a jobb vagy a bal oválgombot.
Alapértelmezés: ENGLISH (Angol) Lehetőségek: ENGLISH (Angol), SPANISH (Spanyol), FRENCH
(Francia), GERMAN (Német), ITALIAN (Olasz), NORWEGIAN (Norvég), PORTUGUESE (Portugál), SWEDISH (Svéd), DANISH (Dán), SPANISH 2 (Spanyol 2), DUTCH (Holland), FINNISH (Finn), CUSTOM (Egyéni)
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
170PAX4 Rövid felhasználói útmutató

Tisztítás beütemezése

Tisztítás beütemezése
Az ajánlott tisztítási ütemtervet a 6. táblázat mutatja. Pontosabb leírásért olvassa el a következő oldalakat.
Figyelmeztetés • Csak a jelzett tisztítószereket használja. A Zebra nem felel a más szerek
ezen nyomtatón való használatából eredő károkért.
6. táblázat • Ajánlott nyomtatótisztítási ütemterv
Terület Módszer Időköz
Nyomtatófej Oldószer* Ezeket a következő alkalmakkor végezze el: Nyomóhenger Oldószer* Átviteli nyomathordozó-
Légbefúvás
szenzor Reflektív nyomathordozó-
Légbefúvás
szenzor Nyomathordozó-útvonal Oldószer* Szalagszenzor Légbefúvás
•Amikor a CLEAN HEAD NOW (Tisztítsa meg most a nyomtatófejet) üzenet megjelenik.
Közvetlen hőnyomtatásos üzemmód: Minden címkehenger vagy 150 m (500 láb) hajtogatott címke után.
Hőátadásos nyomtatási üzemmód: Minden henger (450 m vagy 1500 láb) szalag után.
33
Ajtónyitási szenzor Légbefúvás Havonta Lehúzó/letépő elem Oldószer* * Használja a Zebra Preventative Maintenance készletet (termékszám: 47362) vagy 90% izopropil-alkohol és
10% desztillált víz keverékét.

A nyomtatófej és a nyomóhenger tisztítása

A nyomtatófejet és a nyomóhengert a 6. táblázat (33. oldal) alapján tisztítsa meg. Tisztítsa a nyomtatófejet gyakrabban, ha a nyomtatás nem folytonos, például üres vagy világos részek jelentkeznek. Tisztítsa meg a nyomóhengert, ha nyomathordozó-továbbítási problémákat észlel.
Figyelmeztetés • A nyomtatófej forró lehet és súlyos égési sérülést okozhat. Hagyja a
nyomtatófejet kihűlni.
Figyelmeztetés • Sztatikus elektromosságra érzékeny összetevők, például áramkörök és
nyomtatófejek kezelésénél ügyeljen a megfelelő földelésre.
Figyelmeztetés • Ha nyomathordozót vagy szalagot tölt a készülékbe, vegyen le minden
ékszert magáról, amely hozzáérhet a nyomtatófejhez vagy a nyomtató egyéb alkatrészeihez.
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
34
Tisztítás beütemezése
A nyomtatófej és a nyomóhenger tisztításához tegye a következőket:
1. Kapcsolja ki (O) a nyomtatóművet.
2. Lásd: 25. ábra. Nyissa ki a nyomtatófejet a nyomtatófej-retesz zárótűből való kioldásával.
25. ábra • A nyomtatófej kinyitása
1
Nyomtatófej-retesz
1
Zárótű
2
3. Távolítsa el a nyomathordozót és a szalagot a nyomtatóműből.
2
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
170PAX4 Rövid felhasználói útmutató
Tisztítás beütemezése
4. Lásd: 26. ábra. A Preventative Maintenance készlet (termékszám: 47362) vagy
90% izopropil-alkohol és 10% desztillált víz keverékét egy pamut törlőkendőn használva törölje le a nyomtatóelemeket egyik végétől a másikig. Hagyja az oldószert elpárologni.
26. ábra • A nyomtatófej és a nyomóhenger tisztítása (jobbkezes egységnél)
1 2
35
3
Nyomtatófej-elemek (szürke sáv)
1
Pamut törlőkendő
2
Nyomóhenger
3
5. A nyomóhenger és más görgők tisztításához használjon alkohollal enyhén átitatott
pihementes törlőkendőt. Tisztítás közben forgassa meg a görgőket.
6. Helyezze vissza a szalagot és a nyomathordozót (ha használt).
7. Kapcsolja be (I) a nyomtatóművet.
Megjegyzés • Ha a tisztítás után nem javul a nyomtatás minősége, tisztítsa meg a
nyomtatófejet egy Save-a-Printhead tisztítófilmmel. További információkért hívja hivatalos Zebra márkakereskedőjét.
2007.08.08 170PAX 4 Rövid használati útmutató 57513L-132 A változat
170PAX4 Rövid felhasználói útmutató
36
Tisztítás beütemezése
Jegyzetek • ________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
57513L-132 A változat 170PAX 4 Rövid használati útmutató 2007.08.08
Loading...
