170PA X 4 Kiirteatmik
Käesolevas teatmikus on toodud põhijuhised prindimootorisse andmekandja laadimiseks ning
seadmega töötamiseks. Lisainformatsiooni saamiseks vaadake Kasutusjuhendit.
Sisukord
Prindimootori välisvaade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Juhtpaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Juhtpaneeli nupud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Juhtpaneeli indikaatorlambid (LED-id) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Andmekandja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Lint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Andmekandja laadimine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Lindi laadimine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kasutatud lindi eemaldamine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Prindimootori seadistamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Seadistuskirjelduse trükkimine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Võrgu seadistuskirjelduse trükkimine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Parameetrite vaatamine või muutmine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Puhastusgraafik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Trükipea ja trükisilindri puhastamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
© 2007 ZIH Corp. Kõik tootenimetused ja -numbrid on Zebra
kaubamärgid ning Zebra ja Zebra logo on
ettevõtte ZIH Corp. registreeritud kaubamärgid. Kõik õigused kaitstud.
57517L-312 Ver. A
09.08.2007
170PAX4 Kiirteatmik
2
Prindimootori välisvaade
Prindimootori välisvaade
Prindimootoreid on saada parempoolse konfiguratsiooniga (andmekandja liigub vasakult
paremale, Joonis 1) ning vasakpoolse konfiguratsiooniga (andmekandja liigub paremalt
vasakule, Joonis 2).
Joonis 1 • Parempoolne (PP) prindimootor
2
1
3
Joonis 2 • Vasakpoolne (VP) prindimootor
2
3
1
Andmekandja luuk
1
Juhtpaneel
2
Elektroonika kate
3
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
Juhtpaneel
Kõik prindimootori juhtimisseadised ja indikaatorid asuvad juhtpaneelil (Joonis 3). Toitelüliti
asub juhtpaneeli ühel küljel.
Joonis 3 • Juhtpaneel (parempoolne)
170PAX4 Kiirteatmik
Juhtpaneel
3
1
Toitel üliti
1
Nupud
2
Vedelkristallekraan (LCD)
3
Lambid/valgusdioodid
4
Juhtpaneeli nupud
Juhtpaneeli nupud on kirjeldatud Tabe l 1.
Tabel 1 • Juhtpaneeli nupud
Nupp Kirjeldus/funktsioon
3 242
MUSTAD OVAALID Kahte musta ovaali kasutatakse vedelkristallekraanil kuvatava parameetri väärtuste
muutmiseks. Tavalisteks funktsioonideks on väärtuse suurendamine/vähendamine,
jah/ei vastused, SISSE/VÄLJA lülitamine ning valikutes liikumine.
PREVIOUS
(EELMINE)
NEXT (JÄRGMINE) Liigub vedelkristallekraanil järgmisele parameetrile.
SETUP/EXIT
(SEADISTA/VÄLJU)
PAUSE
(KATKESTA)
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
Liigub vedelkristallekraanil eelmisele parameetrile.
Siseneb ja väljub seadistusrežiimi.
Peatab ja taaskäivitab trükkimise või eemaldab veateated ja tühjendab
vedelkristallekraani. Etiketi trükkimisel lõpetatakse see enne trükiprotsessi
seiskumist. Kui prindimootor on seisatud, siis PAUSE (KATKESTA) lamp PÕLEB.
170PAX4 Kiirteatmik
4
Juhtpaneel
Tabel 1 • Juhtpaneeli nupud (Jätkub)
Nupp Kirjeldus/funktsioon
CANCEL
(TÜHISTA)
CANCEL (TÜHISTA) töötab vaid katkestamise režiimis. Vajutades nuppu
CANCEL (TÜHISTA) saate teha järgmist:
• Tühistab hetkel trükitava etiketiformaadi.
• Kui etiketiformaati ei trükita, tühistatakse järgmise trükkimine.
• Kui ühtegi etiketiformaati ei ole trükijärjekorras, siis ignoreeritakse
(TÜHISTA) vajutamist.
Kogu prindimootori etiketiformaadi mälu kustutamiseks hoidke
(TÜHISTA) nuppu pikalt all, kuni DATA (ANDMED) tuli kustub.
FEED (SÖÖTMINE) Söödab tühja lehe.
• Etikett söödetakse koheselt, kui prindimootor on puhkerežiimis või peatatud.
• Kui prindimootor trükib, söödetakse etikett pärast eelmise partii trükkimist.
CALIBRATE
(KALIBREERI)
CANCEL (TÜHISTA) töötab vaid katkestamise režiimis. Vajutage
CALIBRATE(KALIBREERI), et rekalibreerida sobivale andmekandja pikkusele,
kandja tüübi määramiseks (katkev/-katkematu), ja prindimeetodi seadistamiseks
(otsene termiline / termiline ülekanne).
Juhtpaneeli indikaatorlambid (LED-id)
Juhtpaneeli lampe on kirjeldatud tabelis Tabel 2.
CANCEL
CANCEL
Valgusdiood
TOIDE
(roheline)
PAUS
(kollane)
ANDMED
(roheline)
Tabel 2 • Juhtpaneeli lambid
VÄLJAS SEES VILGUB
Prindimootor on
VÄLJAS või
Toitelüliti on SEES ning
prindimootoril on toide olemas.
—
sellel puudub
toide.
Tavapärane töö. Üks järgnevatest:
—
• Prindimootor peatati vea tõttu
(trükipea, lindi või andmekandja
viga). Tavaliselt süttib koos teise
valgusdioodiga.
• Vajutati nuppu
PAUSE
(KATKESTA).
• Rakenduspordist taotleti
katkestust.
• Katkestus tekkis etiketiformaadi
tõttu.
Andmeid ei
võeta vastu ega
töödelda.
Andmeid töödeldakse või
trükkimine on käimas. Andmeid ei
võeta vastu.
Prindimootor võtab
peaarvutilt andmeid vastu
või saadab sellele
olekuteavet.
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
Tabel 2 • Juhtpaneeli lambid
170PAX4 Kiirteatmik
Juhtpaneel
5
Valgusdiood
ANDMEKANDJA
(kollane)
LINT
(kollane)
TÕRGE
(oranž)
VÄLJAS SEES VILGUB
Tavapärane töö.
Andmekandja
on korralikult
laaditud.
Andmekandja on otsas.
(Prindimootor on peatatud,
vedelkristallekraani veateade ja
PAUSE (KATKESTA) lamp
—
PÕLEB).
Tavapärane töö.
Lint on
korralikult
paigaldatud.
Lint on olemas, kui prindimootor
töötab otseses termilises režiimis või
lint puudub, kui prindimootor töötab
termilises ülekanderežiimis.
—
Prindimootor on peatatud,
vedelkristallekraani veateade ja
PAUSE (KATKESTA) lamp
PÕLEB.
Prindimootor
töötab vigadeta.
— Prindimootori viga.
Kontrollige
vedelkristallekraani
olekut.
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
6
Andmekandja
Andmekandja
Prindimootor saab kasutada mitut tüüpi andmekandjaid (Ta bel 3).
Tabel 3 • Andmekandja tüübid
Andmekandja tüüp Väljanägemine Kirjeldus
Katkev rullis olev
andmekandja
Katkematu rullis
olev andmekandja
Volditud
andmekandja
Andmekandja on keritud südamikule.
Üksikud etiketid on eraldatud vahe, sälgu,
augu või musta märgisega, mis võimaldab
teil näha, kus üks etikett lõppeb ja teine
algab. Aukude või sälkudega andmekandja
kasutamisel asetage andmekandja sensor
täpselt augu või sälgu kohale.
Andmekandja on südamikule keritud ning
on ilma vahede, aukude, sälkude ja
mustade märgisteta. Sellega võimaldatakse
kujutise trükkimine etiketil suvalisse
kohta.
Andmekandja on sik-sakiliselt volditud.
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
Lint
Lint on õhuke film, mis on ühelt poolt kaetud termilise ülekandeprotsessi ajal andmekandjale
kantava vaha või kampoliga.
Millal linti kasutada
Termilise ülekande andmekandja vajab trükkimiseks linti, samas kui otsene termiline
andmekandja seda ei vaja. Lindi kasutamise vajalikkuse määramiseks teatud andmekandja
puhul tuleb teostada kandja kraapimise test.
Andmekandja kraapimise testiks viige läbi järgmised sammud:
1. Kraapige andmekandja trükipinda küünega.
2. Kas sellele tekkis must plekk?
Kui must plekk... Andmekandja on...
Ei ilmu andmekandjale Termoülekanne. Lint on vajalik.
Ilmub andmekandjale Vahetu termotrükk. Linti ei ole vaja, kuigi seda
170PAX4 Kiirteatmik
Lint
võib kasutada, et kaitsta trükipead andmekandja vastu
kraapimise eest.
7
Lindi kaetud pool
Lindid võivad olla kaetud seest või väljast (Joonis 4). See prindimootor saab kasutada vaid
väljast kaetud linti.
Teostage järgmised sammud, et kindlaks teha, kummalt poolt lint kaetud on:
1. Eemaldage etikett lainerilt.
2. Vajutage etiketi kleepuva poole nurk lindirulli välise pinna vastu.
3. Eemaldage etikett lindi küljest.
Joonis 4 • Väljast või seest kaetud lint
Väljast Seest
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
8
Lint
4. Uurige tulemusi. Kas etiketi külge on jäänud lindilt pärit ebemeid või tindiosakesi?
Kui lindilt pärit tint... Siis...
Kleepus etiketile Kaetud on lindi väline pind.
Ei kleepunud etiketile Kaetud on lindi sisemine pind. Selle kinnitamiseks
teostage test lindirulli sisemise pinnaga.
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
Andmekandja laadimine
Joonis 5 toob ära parem-poolse prindimootori kandjatöötluse komponendid. Vasakpoolses
seadmes on need osad peegelpildis. Joonis 6 lk 10 toob ära mõlemad andmekandjaga laetud
prindimootorid.
Joonis 5 • Andmekandja laadimiseks vajalikud osad (parempoolne seade)
170PAX4 Kiirteatmik
Andmekandja laadimine
9
13
12
11
Trükipea riiv
1
Trükipea sõlm
2
Rebimisnuga
3
Trükisilinder
4
Trükipea lukustustihvt
5
Rebimisrulliku sõlm
6
Rebimisrulliku riiv
7
1
2
3
589 6
710
Kandjajuhik
8
Tõmberulliku sõlm
9
Etiketijuhiku riiulsõlm
10
Alumine juhikuvarras
11
Ülemine juhikuvarras
12
Ülemine andmekandja
13
4
sensoritsooni sõlm
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
10
Andmekandja laadimine
Joonis 6 • Andmekandja laadimine
Vasakpoolne seade
Parempoolne seade
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
170PAX4 Kiirteatmik
Andmekandja laadimine
Ettevaatust • Andmekandja või lindi laadimisel eemaldage kõik ehted, mis võivad
prindipea või muude printeri osadega kokku puutuda.
Teostage andmekandja laadimiseks järgnevad sammud:
1. Laadige andmekandja edasiandmisseadme kandja varustustrumlile (tutvuge
edasiandmisseadme kasutusjuhendiga).
2. Avage andmekandja luuk.
3. Vt Joonis 7. Vajutage tõmberulliku vabastusriiv alla.
Tõmberulliku sõlm kerkib üles (Joonis 8).
Joonis 7 • Tõmberulliku vabastusriivi vajutamine
1
11
Tõmberulliku vabastusriiv
1
Joonis 8 • Avatud tõmberulliku sõlm
1
Tõmberulliku sõlm
1
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
12
Andmekandja laadimine
4. Vt Joonis 9. Haarake prindimootori all olevast välise kandjajuhiku rihvelmutrist ning
tõmmake väline kandjajuhik täielikult välja.
Joonis 9 • Välise kandjajuhiku tõmbamine
1
Messingust rihvelmutter
1
Väline kandjajuhik
2
2
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
170PAX4 Kiirteatmik
Andmekandja laadimine
5. Vt Joonis 10. Avage trükipea sõlm, vabastades selleks trükipea riiv lukustustihvtist.
Ettevaatust • Trükipea võib olla kuum ning tekitada ägedaid põletusi. Laske trükipeal
jahtuda.
Joonis 10 • Trükipea sõlme avamine
1
13
Trükipea riiv
1
Lukustustihvt
2
2
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
14
Andmekandja laadimine
6. Vt Joonis 11. Juhtige andmekandja ülemisele kandjateele järgmisel viisil:
a. Ülemise juhikuvarda alt
b. Ülemise andmekandja sensoritsooni sõlme ja etiketijuhiku riiulsõlme vahelt
c. Tõmberulliku sõlme alt
d. Trükipea sõlme alt
7. Vt Joonis 11. Tõmmake andmekandja 75 cm (30 tolli) ulatuses rebimisnoast mööda.
Eemaldage ning visake väljatõmmatud andmekandjalt pärit etiketid ära.

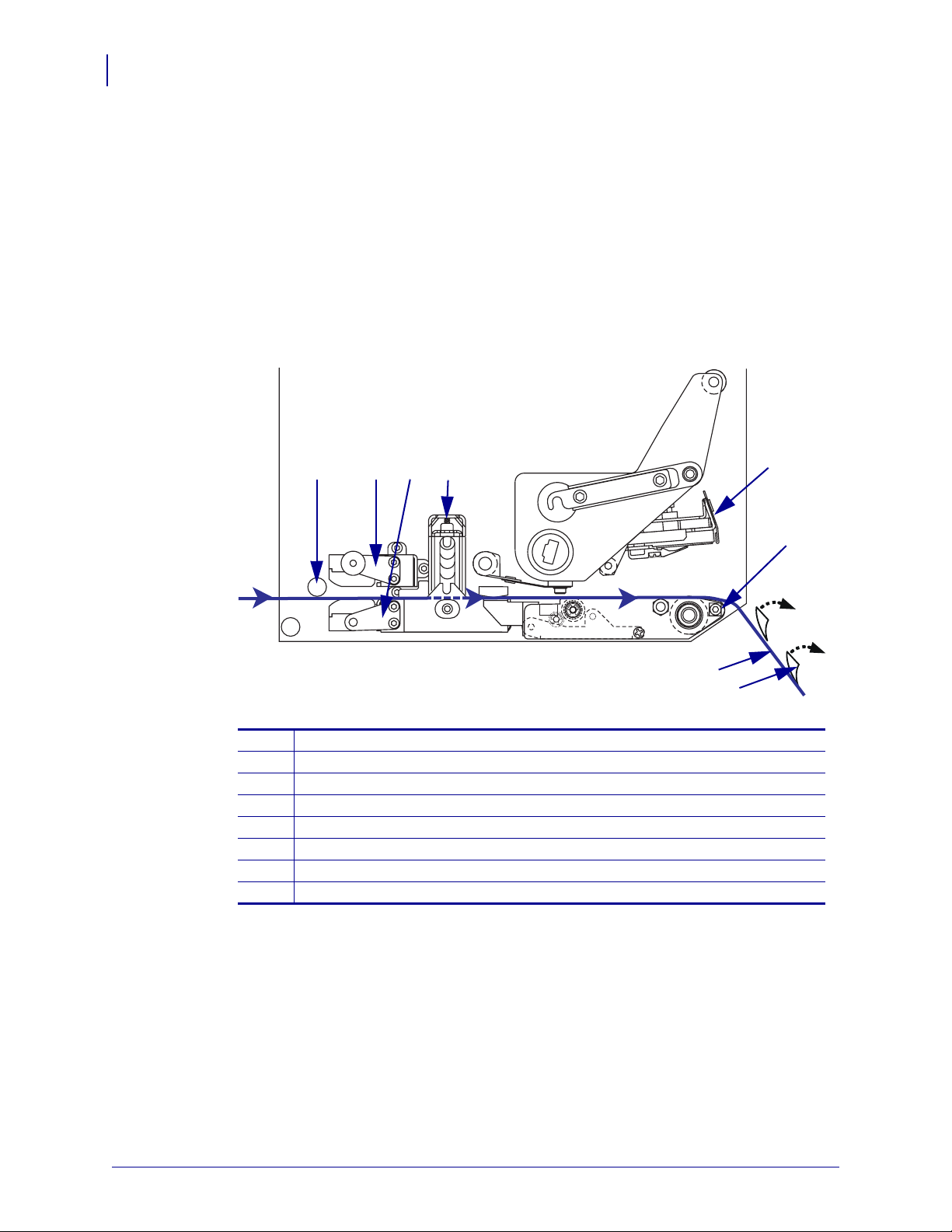

Joonis 11 • Andmekandja juhtimine
1 4
Ülemine juhikuvarras
1
Ülemine andmekandja sensoritsooni sõlm
2
Etiketijuhiku riiulsõlm
3
Tõmberulliku sõlm
4
Trükipea sõlm
5
Rebimisnuga
6
Lainer
7
Etikett
8
2 3
5
6
7
8
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
170PAX4 Kiirteatmik
Andmekandja laadimine

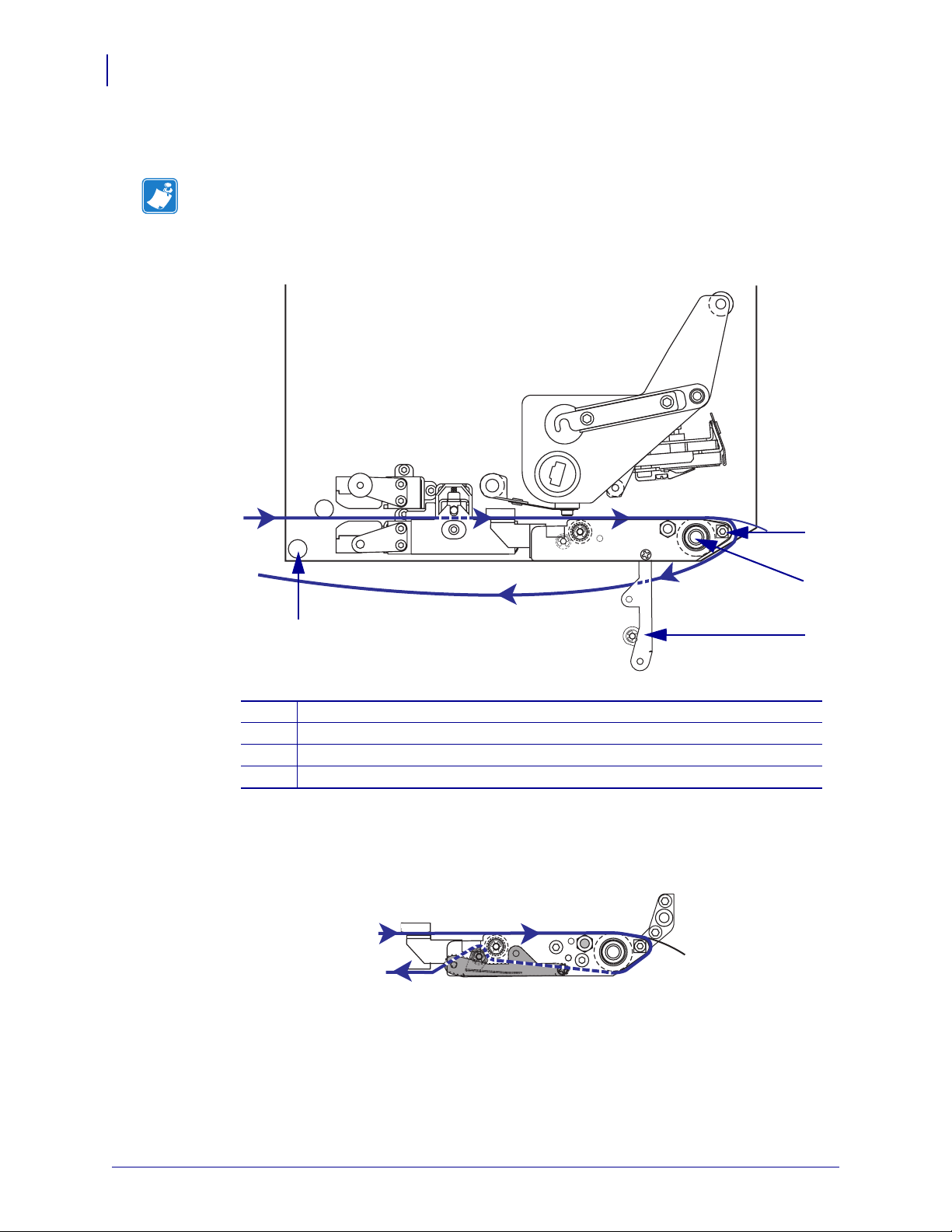

8. Vt Joonis 12. Paigutage andmekandja nii, et see on sisemise kandjajuhikuga ühel joonel
ning puudutab seda.
9. Vt Joonis 12. Haarake prindimootori all olevast välise kandjajuhiku rihvelmutrist ning
paigutage väline kandjajuhik nii, et see puudutaks andmekandja välimist serva.
Joonis 12 • Välise kandjajuhiku kohandamine
1
15
2
Väline kandjajuhik
1
Andmekandja
2
10. Vt Joonis 7 lk 11. Vajutage tõmberulliku sõlme alla, kuni see lukustub.
11. Vt Joonis 10 lk 13. Sulgege trükipea sõlm, pöörates selleks trükipea riivi, kuni see haakub
lukustustihvtiga.
12. Vt Joonis 13. Tõstke rebimisrulliku riivi nii, et rebimisrulliku sõlm pöördub alla.
Joonis 13 • Rebimisrulliku sõlme vabastamine
1
2
Rebimisrulliku riiv
1
Rebimisrulliku sõlm
2
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
16
Andmekandja laadimine
13. Vt Joonis 14. Juhtige andmekandja lainer ümber rebimisnoa, trükisilindri alt ning läbi
rebimisrulliku sõlme.
Märkus • Kui edasiandmisseadmel on õhutoru, juhtige andmekandja lainer õhutoru ja
rebimisnoa vahelt läbi. Ärge juhtige andmekandja lainerit üle õhutoru.
Joonis 14 • Laineri juhtimine
4
Rebimisnuga
1
Paberitoe kummirull
2
Rebimisrulliku sõlm
3
Alumine juhikuvarras
4
14. Vt Joonis 15. Pöörake rebimisrulliku sõlm üles, kuni see lukustub.
Joonis 15 • Suletud rebimisrulliku sõlm
1
2
3
15. Vt Joonis 14. Juhtige andmekandja lainer alumise juhikuvarda alt läbi ning ümber
edasiandmisseadme pealevõtuvõlli (vaadake edasiandmisseadme kasutusjuhendit).
16. Sulgege andmekandja luuk.
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
Lindi laadimine
Kasutage linti koos termilise ülekande andmekandjaga (vt Lint lk 7). Lint peab olema väljast
kaetud ning laiem, kui andmekandja. Kui lint on andmekandjast kitsam, jäävad trükipea alad
kaitseta ning võivad enneaegselt kuluda.
Joonis 16 toob ära parem-poolse prindimootori andmekandja kambris olevad lindisüsteemi
osad. Vasakpoolses seadmes on need osad peegelpildis. Joonis 17 lk 18 on toodud laetud
lindiga prindimootor.
Joonis 16 • Lindi laadimise osad
1 2
170PAX4 Kiirteatmik
Lindi laadimine
17
Lindi varustusvõll
1
Lindi pealevõtu võll
2
Ülemine lindi juhikurullik
3
Trükipea riiv
4
3
4
5
7
5
6
7
6
Trükipea sõlm
Lukustustihvt
Alumine lindi juhikurullik
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
18
Lindi laadimine
Joonis 17 • Laetud lint
Vasakpoolne seade
Parempoolne seade
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
170PAX4 Kiirteatmik
Lindi laadimine
Ettevaatust • Andmekandja või lindi laadimisel eemaldage kõik ehted, mis võivad
prindipea või muude printeri osadega kokku puutuda.
Lindi laadimiseks teostage järgnevad sammud:
1. Vt Joonis 18. Asetage täis lindirull varustusvõllile nii, et lint pöörleb näidatud viisil ning
suruge seejärel rulli prindimootori kere suunas, kuni see on korralikult paigas.
Joonis 18 • Lindi varustusvõllile asetamine
Vasakpoolne seade Parempoolne seade
19
1
Lindi varustusvõll koos lindiga
1
2. Vt Joonis 19. Avage trükipea sõlm, vabastades selleks trükipea riiv lukustustihvtist.
1
Joonis 19 • Trükipea sõlme avamine
1
2
Trükipea riiv
1
Lukustustihvt
2
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
20
Lindi laadimine
3. Vt Joonis 20. Juhtige lint alumise lindi juhikurulliku alt läbi.
4. Vt Joonis 20. Veenduge, et lint liigub täpselt prindimootori tagumise külje lähedal asuva
lindisensori alt läbi.
Joonis 20 • Lindi juhtimine lindisensori alt
21
Alumine lindi juhikurullik
1
Lindi sensor
2
5. Vt Joonis 21. Juhtige lint trükipea sõlme alt läbi ning seejärel ümber ülemise lindi
juhikurulliku.
Ettevaatust • Trükipea võib olla kuum ning tekitada ägedaid põletusi. Laske trükipeal
jahtuda.
Joonis 21 • Lindi juhtimine trükipea sõlme alt
1
2
Ülemine lindi juhikurullik
1
Trükipea sõlm
2
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
170PAX4 Kiirteatmik
Lindi laadimine
6. Vt Joonis 22. Asetage tühi lindisüdamik lindi pealevõtuvõllile ning suruge südamikku
prindimootori kesta suunas, kuni see on kindlalt paigas.
7. Vt Joonis 22. Kinnitage lindi ots kleeplindi või etiketi abil tühjale südamikule ning kerige
mõned korrad näidatud suunas. Veenduge, et lint keritakse võllile ühetasaselt.
Joonis 22 • Lindi laadimine lindi pealevõtuvõllile
Vasakpoolne seade Parempoolne seade
21
1
Lindi pealevõtuvõll koos tühja lindisüdamikuga
1
8. Vt Joonis 19 lk 19. Sulgege trükipea sõlm, pöörates selleks trükipea riivi lukustustihvtile.
9. Sulgege andmekandja luuk.
1
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
22
Kasutatud lindi eemaldamine
Kasutatud lindi eemaldamine
Kasutatud lindi eemaldamiseks teostage järgnevad sammud:
1. Avage andmekandja luuk.
2. Kas lint on otsas?
Kui... Siis...
Jah a. Eemaldage lindi varustusvõllilt tühi südamik. Hoidke südamik alles,
b. Eemaldage kasutatud lint ning südamik lindi pealevõtuvõllilt.
c. Paigaldage uus lint vastavalt Lindi laadimine lk 17 toodud juhistele.
Ei
a. Lõigake lint pealevõtuvõlli lähedalt läbi.
b. Eemaldage kasutatud lint ning südamik lindi pealevõtuvõllilt.
c. Otsige tühi lindisüdamik üles. Vajadusel eemaldage ja visake ära lint
d. Vt Joonis 22 lk 21. Paigaldage tühi lindisüdamik lindi
e. Juhtige järelejäänud lint lindi varustusvõllile vastavalt peatükis Lindi
f. Vt Joonis 22 lk 21. Kinnitage lindi ots kleeplindi või etiketi abil
et seda lindi laadimisel pealvõtuvõllil kasutada.
südamikult, mis sai eelmises sammus ära võetud.
pealevõtuvõllile ning suruge südamikku prindimootori kesta suunas,
kuni see on kindlalt paigas.
laadimine lk 17 toodud juhistele.
tühjale südamikule ning kerige mõned korrad näidatud suunas.
Veenduge, et lint keritakse võllile ühetasaselt.
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
Prindimootori seadistamine
Pärast andmekandja ja lindi paigaldamist saate te juhtpaneeli abil prindimootori parameetreid
häälestada.
Oluline • Teatud trükitingimused võivad nõuda trükiparameetrite, nagu trükkimise kiirus,
tumedus või trükirežiim, kohandamist. Nende tingimuste hulka kuulub (kuid ei ole piiratud):
• suurel kiirusel trükkimine
• andmekandja rebimine
• äärmiselt õhukeste, väikeste, sünteetiliste või kaetud etikettide kasutamine
Kuna trükikvaliteeti mõjutavad nii need kui ka muud faktorid, viige läbi testid seadmele
parimate printerimäärangute ja andmekandja kombinatsiooni määramiseks. Halb
kombinatsioon võib piirata trükivaliteeti või -kiirust ning prindimootor ei pruugi soovitud
trükirežiimis korralikult töötada.
Seadistusrežiimi sisenemiseks tehke järgmist:
1. Vajutage juhtpaneelil nuppu SETUP/EXIT (SEADISTA/VÄLJU).
170PAX4 Kiirteatmik
Prindimootori seadistamine
23
2. Vajutage parameetrites liikumiseks kas NEXT (JÄRGMINE) või PREVIOUS
(EELMINE).
Seadistusrežiimist lahkumiseks tehke järgmist:
1. Vajutage nuppu SETUP/EXIT (SEADISTA/VÄLJU).
Vedelkristallekraanil kuvatakse
2. Vajutage salvestussuvandite (Tabel 4) kuvamiseks vasemat või paremat ovaali.
SAVE CHANGES (SALVESTA MUUDATUSED).
Tabel 4 • Salvestussuvandid seadistusrežiimist väljumisel
Vedelkristallnäidik
PERMANENT
(PÜSIV)
TEMPORARY
(AJUTINE)
CANCEL
(TÜHISTA)
Kirjeldus
Salvestab prindimootori väärtused ka juhul, kui toide on välja
lülitatud.
Salvestab muudatused, kuni toide välja lülitatakse.
Tühistab kõik muudatused alates SETUP/EXIT
(SEADISTA/VÄLJU) vajutamisest, välja arvatud
tumedusastme ja rebimismäärangutes ("tear-off") tehtud.
LOAD DEFAULTS
(VAIKEVÄÄRTUSTE
TAASTAMIN E)
Taastab kõik parameetrid (v.a võrgumäärangud) tehase
vaikimisi väärtustele.
Märkus • Tehase vaikimisi väärtuste taastamine
põhjustab prindimootori automaatse- kalibreerimise.
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
24
Prindimootori seadistamine
Tabel 4 • Salvestussuvandid seadistusrežiimist väljumisel
Vedelkristallnäidik
LOAD LAST SAVE
(LAE VIIMATI
SALVESTATUD)
DEFAULT NET
(VAIKEVÕRK)
3. Vajutage kuvatud väärtuse valimiseks NEXT (JÄRGMINE).
Kirjeldus
Laeb viimase püsiva salvestuse väärtused.
Taastab juhtmega ja juhtmeta võrgu määrangud tehase
vaikeväärtustele.
Pärast seadistus- ja kalibreerimisjada sooritamist kuvatakse
(PRINTER VALMIS).
PRINTER READY
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
Seadistuskirjelduse trükkimine
Pärast andmekandja ja lindi (vajadusel) laadimist trükkige seadistuskirjeldus, mis on kui
prindimootori hetkemäärangute aruanne. Hoidke kirjeldus alles, et seda trükiprobleemide
veaotsingus kasutada.
Seadistuskirjelduse trükkimiseks tehke järgmist:
1. Vajutage juhtpaneelil nuppu SETUP/EXIT (SEADISTA/VÄLJU).
2. Va j ut a g e NEXT (JÄRGMINE) või PREVIOUS (EELMINE), et liikuda läbi parameetrite,
kuni jõuate valikuni
3. Vajutage trükkimise kinnitamiseks parempoolset ovaali.
Trükitakse seadistuskirjeldus (Joonis 23).
LIST SETUP (SEADISTUSLOETELU).
Joonis 23 • Seadistuskirjeldus
170PAX4 Kiirteatmik
Prindimootori seadistamine
25
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
26
Prindimootori seadistamine
Võrgu seadistuskirjelduse trükkimine
Prindiserveri kasutamisel saate võrgu seadistuskirjelduse välja trükkida, kui printer on võrku
ühendatud.
Võrgu seadistuskirjelduse trükkimiseks tehke järgmist:
1. Vajutage juhtpaneelil nuppu SETUP/EXIT (SEADISTA/VÄLJU).
2. Va j ut a g e NEXT (JÄRGMINE) või PREVIOUS (EELMINE), et liikuda läbi parameetrite,
kuni jõuate valikuni
3. Vajutage trükkimise kinnitamiseks parempoolset ovaali.
LIST NETWORK (VÕRGU LOEND).
Trükitakse võrgu seadistuskirjeldus (Joonis 24). Kui traadita printer ei ole installitud, siis
kirjelduse traadita osa ei trükita.
Joonis 24 • Võrgu seadistuskirjeldus
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
Parameetrite vaatamine või muutmine
Tabel 5 toob ära prindimootori parameetrite alajaotuse järjekorras, mis kuvatakse pärast
seadistusrežiimi sisenemist ja
parameetrini liikumiseks
eelmisele parameetrile. Parameetri muutmisel ilmub kuva ülemisse paremasse nurka tärn (*),
mis viitab sellele, et väärtus erineb hetkel prindimootoril aktiivsest olevast.
Tabel 5 • Prindimootori parameetrid
Parameeter Toiming/seletus
NEXT (JÄRGMINE) nupu vajutamist. Vajutage tsüklis järgmise
NEXT (JÄRGMINE) või PREVIOUS (EELMINE), et naasta
170PAX4 Kiirteatmik
Prindimootori seadistamine
27
TUMEDUS
- 4.0 +
PRINT SPEED
2 IPS
(PÖÖRDEKIIRUS)
SLEW SPEED
6 IPS
(PÖÖRDEKIIRUS)
Väljatrüki tumedusastme kohandamine
Suurendage tumedusastet, kui väljatrükk on liiga hele või trükitud aladel
esineb tühje alasid. Vähendage tumedusastet, kui väljatrükk on liiga tume
või sellel esineb määrdumisi ja laialivalgumisi. Tumedusastme määranguid
saab muuta ka draiveri või tarkvaramäärangutega.
Oluline • Seadke tumedusaste madalaimale tasemele, mis tagab hea
trükikvaliteedi. Tumedusastme liiga kõrgele tasemele seadmisel võib tint
laiali minna, lint läbi põleda või trükipea enneaegselt kuluda.
• Vajutage tumedusastme suurendamiseks parempoolset ovaali.
• Vajutage tumedusastme vähendamiseks vasakpoolset ovaali.
Vaikimisi väärtus: +4.0
Vah em ik : 00,0 kuni +30,0
Trükikiiruse kohandamine
• Vajutage väärtuse suurendamiseks parempoolset ovaali.
• Vajutage väärtuse vähendamiseks vasakpoolset ovaali.
Vai ke sä te: 2 IPS
Vah em ik : 2 kuni 12 IPS 203 dpi-le, 2 kuni 8 IPS 300 dpi-le
Pöördekiiruse kohandamine
• Vajutage väärtuse suurendamiseks parempoolset ovaali.
• Vajutage väärtuse vähendamiseks vasakpoolset ovaali.
Vaikimisi väärtus: 6 IPS
Vah em ik : 1 kuni 12 IPS
BACKFEED SPEED
2 IPS
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
(PÖÖRDEKIIRUS)
Tagasisöödu kiiruse kohandamine
• Vajutage väärtuse suurendamiseks parempoolset ovaali.
• Vajutage väärtuse vähendamiseks vasakpoolset ovaali.
Vai ke sä te: 2 IPS
Vah em ik : 1 kuni 12 IPS
170PAX4 Kiirteatmik
28
Prindimootori seadistamine
Tabel 5 • Prindimootori parameetrid (Jätkub)
Parameeter
TEAR OFF +000
- +
PINTIMISREŽIIM
TEAR-OFF
(REBIMINE)
ANDMEKANDJA TÜÜP
NON-CONTINUOUS
(KATKEV)
Toiming/seletus
Rebimise asukoha kohandamine
Kehtestab pärast trükkimist andmekandja asukoha
rebimis-/eemaldamisnoal. Positiivsed arvud nihutavad andmekandja
väljapoole ning negatiivsed arvud sissepoole.
Iga vajutus ovaalsele nupule kohandab rebimisasendit nelja täpirea võrra.
• Vajutage väärtuse suurendamiseks parempoolset ovaali.
• Vajutage väärtuse vähendamiseks vasakpoolset ovaali.
Vai ke sä te: +0
Vah em ik : -120 kuni +120
Trükirežiimi valimine
Trükirežiimi määrang ütleb prindimootorile, millist andmekandja
väljastusviisi te soovite kasutada.
• Vajutage kuvavalikuteks kumbagi ovaali.
Vaikimisi väärtus: TEAR-OFF (REBIMINE)
Valikud: TEAR-OFF (REBIMINE), REWIND (TAGASIKERIMINE),
APPLICATOR (EDASIANDJA)
Andmekandja tüübi määramine
Ütleb prindimootorile kasutatava andmekandja tüübi. Katkeva
andmekandja valimisel sisestab prindimootor kandja, et mõõta etiketi
pikkust (kahe registreerimispunkti kaugus etikettidevahelisel alal,
joondussälgu või augu vahel). Valides katkematu andmekandja, peate
lisama etiketi formaadile pikkuse juhised (
ZPL või ZPL II).
• Vajutage kuvavalikuteks kumbagi ovaali.
Vaikimisi väärtus: NON-CONTINUOUS (KATKEV)
Valikud: CONTINUOUS (KATKEMATU), NON-CONTINUOUS
(KATKEV)
^LLxxxx, kui kasutate tarkvara
SENSORI TÜÜP
WEB
(RULL)
PRINTIMISE MEETOD
Termiline ülekanne
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
Sensori tüübi määramine
Ütleb prindimootorile, kas kasutate rullis andmekandjat (etiketi
eralduskohad on ära toodud vahe, sälgu või auguga) või andmekandjat,
millele on tagumisele küljele trükitud mustad registreerimistähised.
• Vajutage teisteks kuvavalikuteks kumbagi ovaali.
Vaikimisi väärtus: WEB (RULL)
Valikud: WEB (RULL), MARK (TÄHIS)
Prindimeetodi valimine
Ütleb prindimootorile, millist prindimeetodit kasutada: termilist ülekannet
(lint on vajalik) või otsest termilist (linti ei vajata).
• Vajutage kuvavalikuteks kumbagi ovaali.
Vaikimisi väärtus: Termiline ülekanne
Valikud: Termiline ülekanne, otsene termiline režiim
Märkus • Otsese termilise režiimi valimine lindi kasutamisel
tekitab prindimootori veaseisundi, kuid trükkimine jätkub.
Tabel 5 • Prindimootori parameetrid (Jätkub)
170PAX4 Kiirteatmik
Prindimootori seadistamine
29
Parameeter
PRINTIMISE LAIUS
168 0/8 MM +
MAKSIMAALNE PIKKUS
-39.0 TOLLi 988 MM+
Toiming/seletus
Printimise laiuse määramine
Määrab trükitava ala üle etiketi laiuse, prindimootori poolt antud
resolutsiooniga.
Näidatud väärtuse muutmiseks:
1. Vajutage kursori liigutamiseks vasakut ovaali.
2. Vajutage numbri väärtuse suurendamiseks paremat ovaali.
Mõõtühiku muutmiseks:
1. Vajutage vasakut ovaali, kuni mõõtmisühik on aktiivne.
2. Vajutage paremat ovaali erinevate mõõtühikute vahel liikumiseks (mm,
tollid või punktid).
Vaikimisi väärtus: 168 0/8 mm 203 dpi prindimootorite korral; 168 0/12
mm 300 dpi prindimootoritel
MÄRKUS: Laiuse liiga kitsaks seadmise tulemusena võidakse osa etiketist
andmekandjale mitte trükkida. Laiuse liiga suureks seadmine raiskab
vormindusmälu ning võib põhjustada etiketist mööda ning trükisilindrile
trükkimise. Käesolev määrang võib mõjutada etiketiformaadi
horisontaalset paigutust, kui kujutis pööratakse ümber
kasutades.
Etiketi maksimaalse pikkuse määramine
Etiketi maksimaalset pikkust kasutatakse kalibreerimisprotsessis.
Etikettidevahelist vahet loetakse etiketi pikkuse osaks.
Määrake alati väärtus, mis on vähemalt 25,4 mm (1 toll) pikem kasutatava
etiketi pikkusest. Näiteks: kui etiketi pikkus on 126 mm (5 tolli) koos
etikettidevahelise vahega, siis määrake parameeter 152 mm-le (6 tolli).
Väärtuse seadmisel lühemaks kui etiketi pikkus, eeldab seade, et laaditud
on katkematu andmekandja ning prindimootorit ei saa kalibreerida.
• Väärtuse suurendamiseks vajutage parempoolset ovaali.
• Väärtuse vähendamiseks vajutage vasakpoolset ovaali.
Vaikimisi väärtus: 988 mm (39 tolli).
Vah em ik : Väärtuseid on võimalik kohandada 25,4 mm (1 tolliste)
sammudena.
^POI ZPL II käsku
Fontide loetelu
PRINTIMINE
RIBAKOODIDE LOETELU
PRINTIMINE
LOENDI KUJUTISED
PRINTIMINE
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
Fontide loetelu
• Vajutage paremat ovaali, et trükkida kirjeldus, millel on toodud kõik
prindimootori muutmällu, välkmällu või valikulisele PCMCIA
fondikaardil salvestatud standard- ning valikulised fondid.
Ribakoodide loetelu
• Vajutage paremat ovaali, et trükkida prindimootoris olemasolevate
ribakoodide kirjeldus. Ribakoode saab salvestada muutmällu, välkmällu
või valikulistele PCMCIA kaartidele.
Loendi kujutised
• Vajutage paremat ovaali, et trükkida prindimootori muutmällu,
välkmällu või valikulisele mälukaardile salvestatud saadaolevate
kujutiste kirjeldus.
170PAX4 Kiirteatmik
30
Prindimootori seadistamine
Tabel 5 • Prindimootori parameetrid (Jätkub)
Parameeter
FORMAATIDE LOETELU
PRINTIMINE
LOENDI HÄÄLESTAMINE
PRINTIMINE
LOENDI VÕRK
PRINTIMINE
KÕIGE LOETELU
PRINTIMINE
LANGUAGE
ENGLISH
(KEEL - INGLISE)
Toiming/seletus
Formaatide loetelu
• Vajutage paremat ovaali, et trükkida prindimootori muutmällu,
välkmällu või valikulisele mälukaardile salvestatud saadaolevate
formaatide kirjeldus.
Seadistuste loetelu
• Vajutage paremat ovaali prindimootori hetkeseisundi seadistuste
kirjelduse trükkimiseks.
Võrgumäärangute loetelu
• Vajutage paremat ovaali installitud prindiserverite määrangute
võrguseadistuse kirjelduse trükkimiseks.
Kõige loetelu
• Vajutage paremat ovaali, et trükkida kirjeldus, millel on toodud
saadaolevad fondid, ribakoodid, kujutised, formaadid ning prindimootori
ja võrgu hetkeseadistused.
Ekraanikeele valimine
See parameeter võimaldab teil valida juhtpaneeli vedelkristallekraanil
kuvatava keele.
• Vajutage valikute kuvamiseks paremat või vasakut ovaali.
Vaikimisi väärtus: ENGLISH (INGLISE)
Valikud: ENGLISH (INGLISE), SPANISH (HISPAANIA), FRENCH
(PRANTSUSE), GERMAN (SAKSA), ITALIAN (ITAALIA),
NORWEGIAN (NORRA), PORTUGUESE (PORTUGALI), SWEDISH
(ROOTSI), DANISH (TAANI), SPANISH 2 (HISPAANIA 2), DUTCH
(HOLLANDI), FINNISH (SOOME), CUSTOM (KOHANDATUD)
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
170PAX4 Kiirteatmik
Puhastusgraafik
Soovitatav puhastusgraafik on toodud Tabel 6. Spetsiifilised protseduurid leiate järgnevatelt
lehekülgedelt.
Ettevaatust • Kasutage näidatud puhastusaineid. Zebra ei vastuta printerile teiste
vedelikega tekitatud kahju eest.
Tabel 6 • Soovitatav printeri puhastusgraafik
Piirkond Meetod Intervall
Trükipea Lahusti* Teostage need toimingud järgnevatel aegadel:
Trükisilinder Lahusti*
Andmekandja edasiandesensor Õhuvool
Peegeldav andmekandja sensor Õhuvool
Andmekandja tee Lahusti*
Lindi sensor Õhuvool
•Teate CLEAN HEAD NOW (PUHASTA KOHE
TRÜKIPEAD) ilmumisel.
• Otsese termilise trükirežiimi korral: Pärast iga
etikettide rulli või 500 jalga (150 m) volditud etikette.
• Termilise ülekande trükirežiimis: Pärast iga lindirulli
(450 m või 1500 jalga).
Puhastusgraafik
31
Luugi avamise sensorid Õhuvool Igakuiselt
Rebimis-/eemaldamisnuga Lahusti*
* Kasutage Zebra ennetava hoolduse komplekti, osa numbriga 47362 või 90% isopropüülalkoholi ja 10%
deioniseeritud vee lahust.
Trükipea ja trükisilindri puhastamine
Puhastage trükipea ja -silinder vastavalt Tabel 6 lk 31 toodud graafikule. Ebaühtlase
trükikvaliteedi, nagu tühjad alad või hele väljatrükk, korral puhastage trükipead tihedamini.
Puhastage trükisilindrit andmekandja liikuvusprobleemide korral.
Ettevaatust • Trükipea võib olla kuum ning tekitada ägedaid põletusi. Laske
trükipeal jahtuda.
Ettevaatust • Järgige staatikatundlike osade, nagu elektriplaadid ja trükipead, käsitsemisel
sobivaid elektristaatika ettevaatusabinõusid.
Ettevaatust • Andmekandja või lindi laadimisel eemaldage kõik ehted, mis võivad
prindipea või muude printeri osadega kokku puutuda.
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
32
Puhastusgraafik
Trükipea ja -silindri puhastamiseks teostage järgnevad sammud:
1. Lülitage prindimootor välja (O).
2. Vt Joonis 25. Avage trükipea sõlm, vabastades selleks trükipea riiv lukustustihvtist.
Joonis 25 • Trükipea sõlme avamine
1
Trükipea riiv
1
Lukustustihvt
2
3. Eemaldage prindimootorist andmekandja ning lint.
2
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
170PAX4 Kiirteatmik
Puhastusgraafik
4. Vt Joonis 26. Ennetava hoolduse komplekti (osa number 47362) või
90% isopropüülalkoholi ja 10% deioniseeritud vee lahust kasutades pühkige
prindielemendid puuvillase lapiga üleni puhtaks. Laske lahustil aurustuda.
Joonis 26 • Trükipea ja -silindri puhastamine (näidatud parempoolsel seadmel)
1 2
33
3
Trükipea elemendid (hall riba)
1
Puuvillane lapp
2
Trükisilinder
3
5. Kasutage trükisilindri ja teiste rullikute puhastamiseks alkoholiga niisutatud ebemevaba
riidelappi. Pöörake rullikuid puhastamise ajal.
6. Paigaldage lint ja andmekandja (kui kasutate) uuesti.
7. Lülitage prindimootor sisse (I).
Märkus • Kui trükikvaliteet ei parane pärast toodud toimingu sooritamist, siis puhastage
trükipead Save-a-Printhead puhastusfilmiga. Lisateabe saamiseks helistage volitatud Zebra
edasimüüjale.
09.08.2007 170PAX4 Kiirteatmik 57517L-312 Ver. A
170PAX4 Kiirteatmik
34
Puhastusgraafik
Märkused • ________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
57517L-312 Ver. A 170PAX 4 Kiirteatmik 09.08.2007
Loading...
