105SL - Kort funktionsoversigt
I denne vejledning beskrives den daglige betjening af printeren. Nærmere oplysninger findes i
brugervejledningen.
Udvendig oversigt
Figur 1 • Printeren udvendigt
Front
1
2
Bagside
3
4
Betjeningspanel
1
Lem til printmedie
2
Afbryder (O = Slukket, I = Tændt)
3
Stik til netledning
4
© 2007 ZIH Corp. Alle produktnavne og -numre er Zebra
varemærker, og Zebra og Zebra-logoet er registrerede
varemærker, der tilhører ZIH Corp. Alle rettigheder forbeholdes.
14023L-182 Rev. A
20-07-2007
Betjeningspanel
2
Betjeningspanel
Betjeningspanelet (Figur 2) viser printerens driftsstatus og styrer den grundlæggende betjening
af printeren.
Figur 2 • Betjeningspanel
1
SETUP/EXIT
NEXT/SAVE
PREVIOUS
POWER
TAKELABEL
ERROR
CHECK RIBBON
PAPERO UT
2
3
4
5
FEED
PAUSE
6
LCD Viser printerens driftsstatus.
1
Tænd/sluk-lampe Lyser, når printeren er tændt.
2
Fejlmeldingslampe Blinker, når du skal være
3
DATA
CANCEL
opmærksom på printeren.
PAUSE lampe Tænder, når printeren er
4
midlertidigt standset.
PAUSE -knap Starter eller standser printeren, når
5
den trykkes.
Datalampe Blinker hurtigt, når printeren
6
modtager data.
14023L-182 Rev. A 105SL Kort funktionsoversigt 20-07-2007
Printerkomponenter
Figur 3 viser komponenterne i printerens medierum. Afhængigt af installationsvalgene kan din
printer se lidt anderledes ud.
3
Figur 3 • Printerkomponenter
4 5
Printerkomponenter
6
7
3
2
1
9
Håndtag til åbning af
1
Mediefremføringsbøjle
6
8
printhoved
Va l se
2
Skær (valgfri)
3
Farvebåndets
4
oprulningsspindel
Farvebåndets
5
Mediefremføringsstyr
7
Ydre mediestyr
8
Tilbagerulningsspindel
9
(valgfri)
indføringsspindel
20-07-2007 105SL Kort funktionsoversigt 14023L-182 Rev. A
Isæt etiketter
4
Isæt etiketter
Med vejledningerne i dette afsnit kan du isætte en medierulle med etiketter (Figur 4). En
vejledning til isætning af leporellolister eller isætning i forskellige printformer findes i
brugervejledningen.
Figur 4 • Afrivningsmediets indføringsgang
Forsigtig • Når du isætter medie eller farvebånd, skal du tage alle smykker af, der kunne
komme i kontakt med printhovedet eller andre printerdele.
Rullemedier til afrivning sættes i med følgende trin:
1. Fjern og kasser eventuelle mærker eller etiketter, der er snavsede eller holdes af lim eller
tape.
Etiketter Mærker
2. Træk mediefremføringsstyret så langt ud, som det kan komme.
14023L-182 Rev. A 105SL Kort funktionsoversigt 20-07-2007
Isæt etiketter
3. Placer medierullen på indføringsbøjlen. Tryk rullen så langt tilbage, som den kan komme.
4. Skub mediefremføringsstyret ind, til det rører kanten af rullen.
5
5. Åbn printhovedet ved at dreje håndtaget til åbning af printhovedet mod uret.
20-07-2007 105SL Kort funktionsoversigt 14023L-182 Rev. A
Isæt etiketter
6
6. Løsn fingerskruen (ikke synlig i denne vinkel) der er placeret på bunden af det ydre
mediestyr (
1).
1
7. Skub det ydre mediestyr helt ud.
8. Fød mediet under den nederste rulle (1) og den øverste mediesensor (2).
2
1
14023L-182 Rev. A 105SL Kort funktionsoversigt 20-07-2007
Isæt etiketter

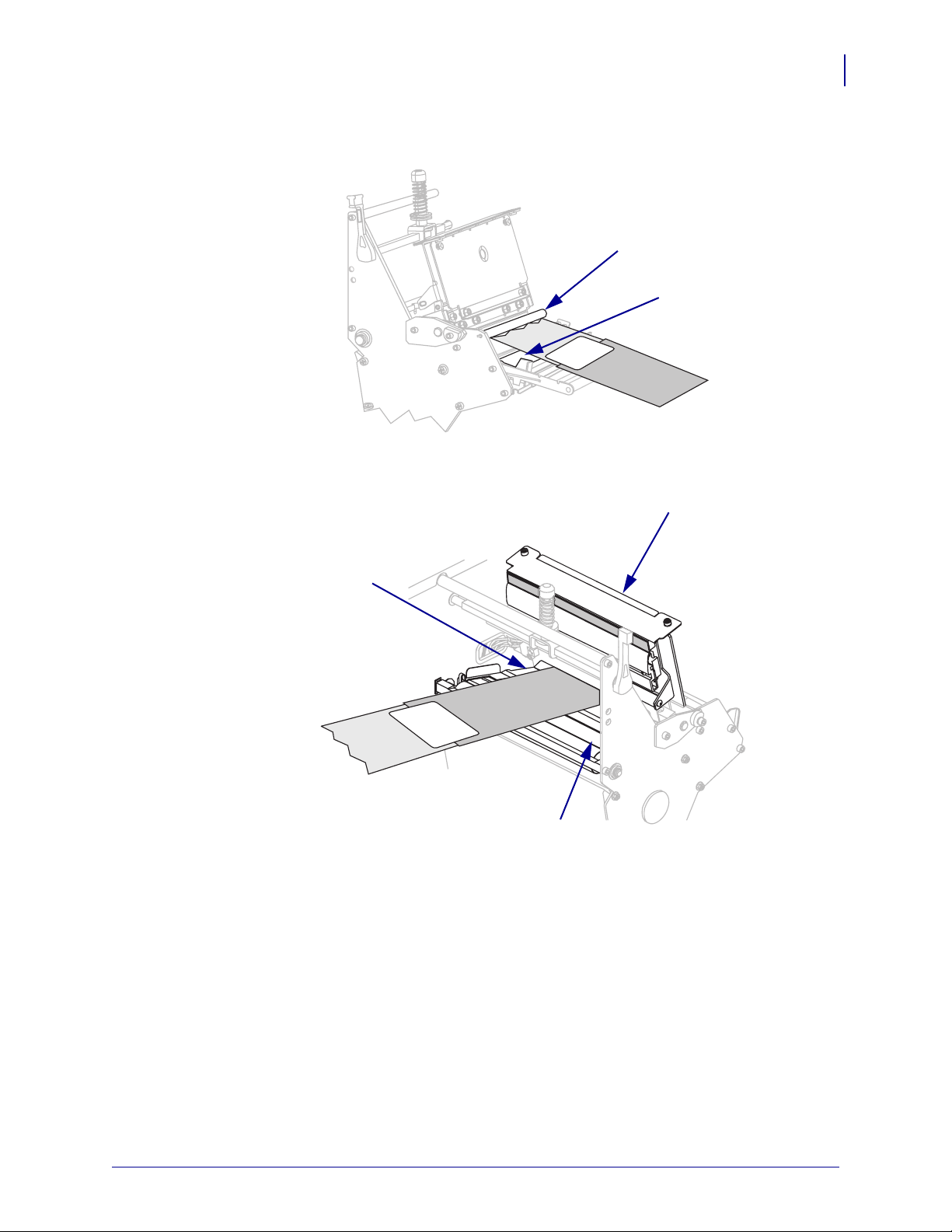

9. Tryk mediet fremad, til det passerer under printhovedet (1), under føringspladen (2) og
derefter over valsen (3).
1
2
3
7
10. Ret mediet til efter det inderste mediestyr (1). Skub det yderste mediestyr ind (2), til det
rører ved kanten af mediet.
1
2
20-07-2007 105SL Kort funktionsoversigt 14023L-182 Rev. A
Isæt etiketter
8

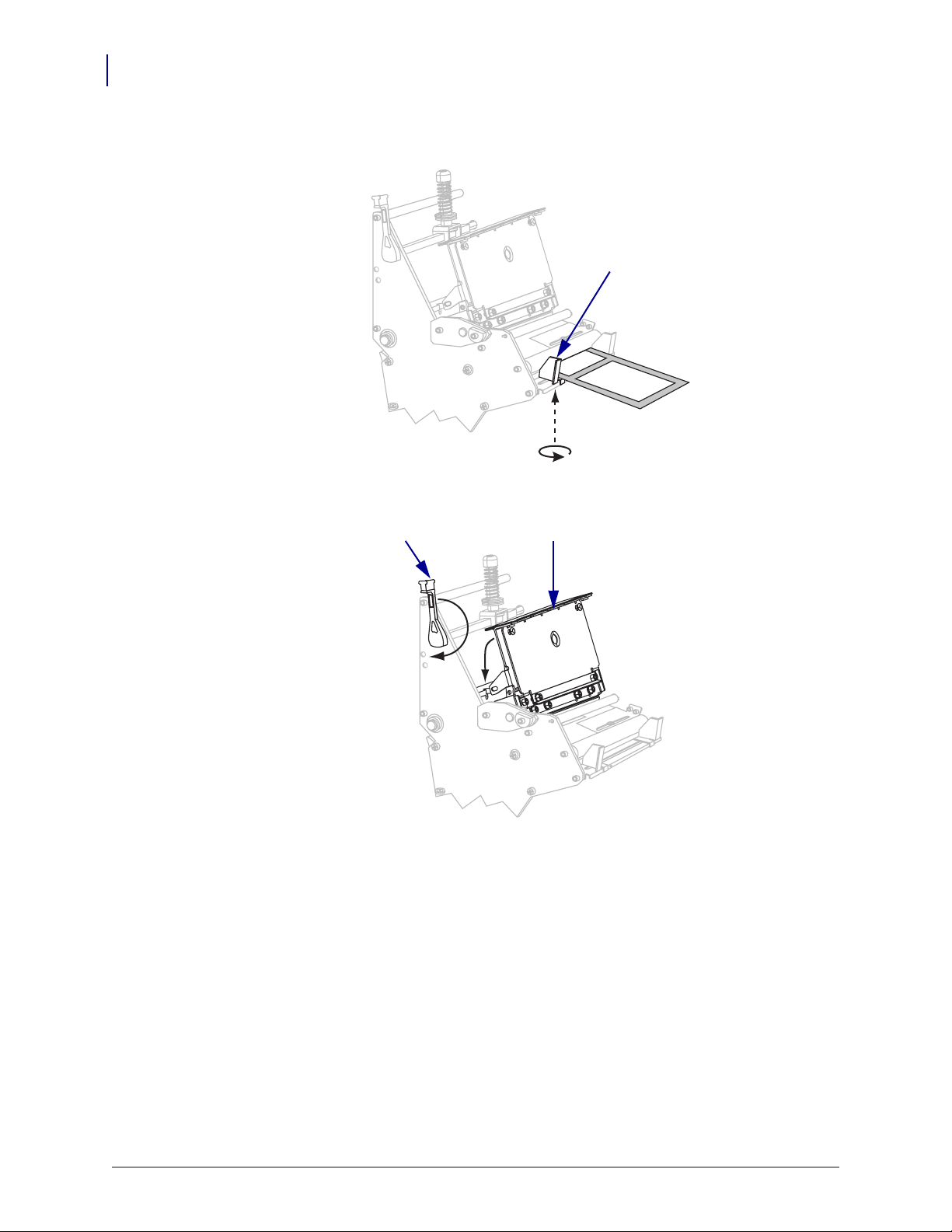

11. Stram fingerskruen (ikke synlig i denne vinkel) der er placeret på bunden af det ydre
mediestyr (
1).
1
12. Tryk printhovedet ned (1), og drej håndtaget til åbning af printhovedet med uret, til det
låser på plads (
2).
12
14023L-182 Rev. A 105SL Kort funktionsoversigt 20-07-2007
Isæt farvebåndet
Beskyt altid printhovedet mod slid ved at benytte et farvebånd, der er bredere end mediet.
Farvebåndet skal være belagt på den udvendige side. Til direkte termoprint skal farvebåndet
ikke sættes i printeren.

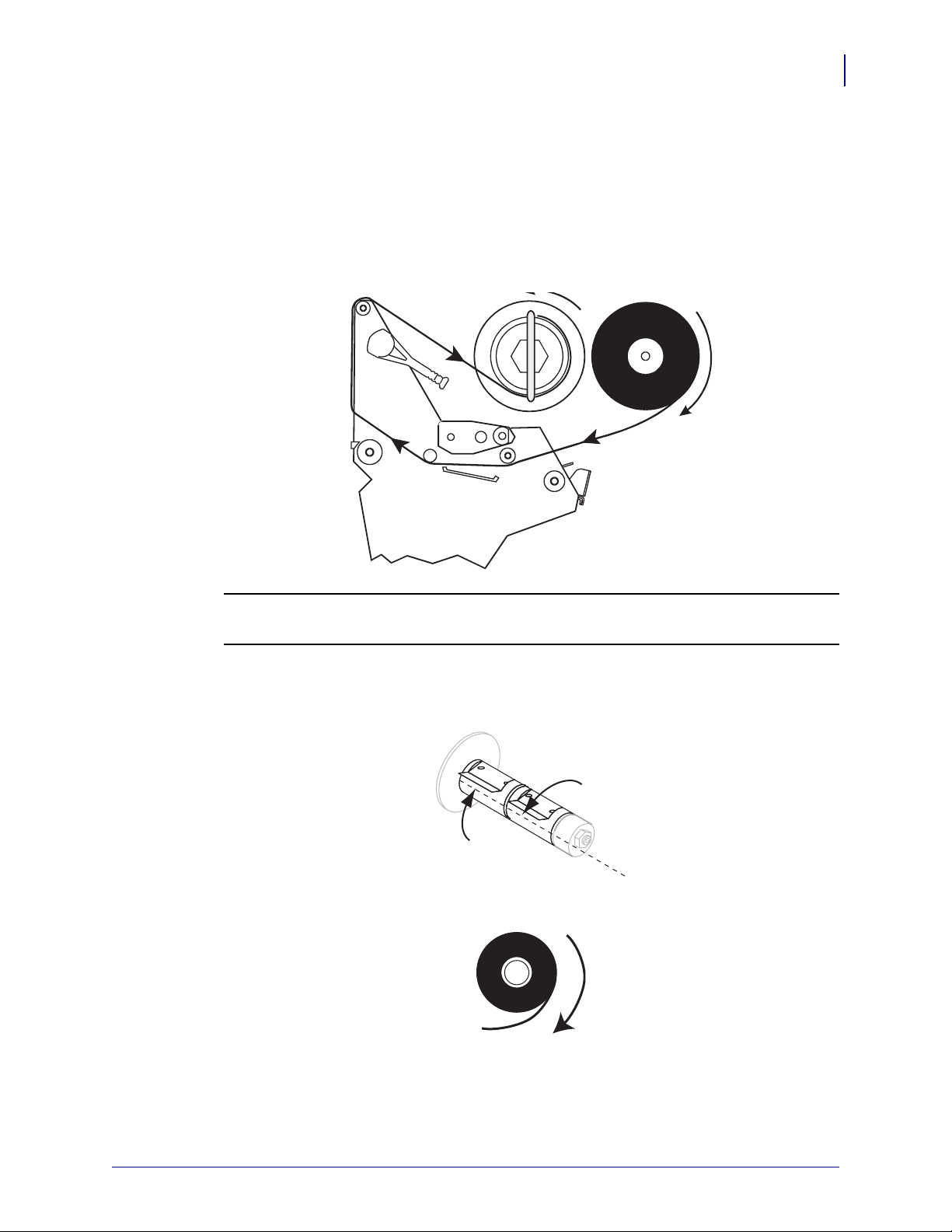

Figur 5 • Farvebåndets indfødningsgang
Isæt farvebåndet
9
Forsigtig • Når du isætter medie eller farvebånd, skal du tage alle smykker af, der kunne
komme i kontakt med printhovedet eller andre printerdele.
Farvebåndet isættes med følgende trin:
1. Tilret segmenterne på farvebåndets indføringsspindel.
2. Vend farvebåndet, så den løse ende rulles af med uret.
20-07-2007 105SL Kort funktionsoversigt 14023L-182 Rev. A
Isæt farvebåndet
10

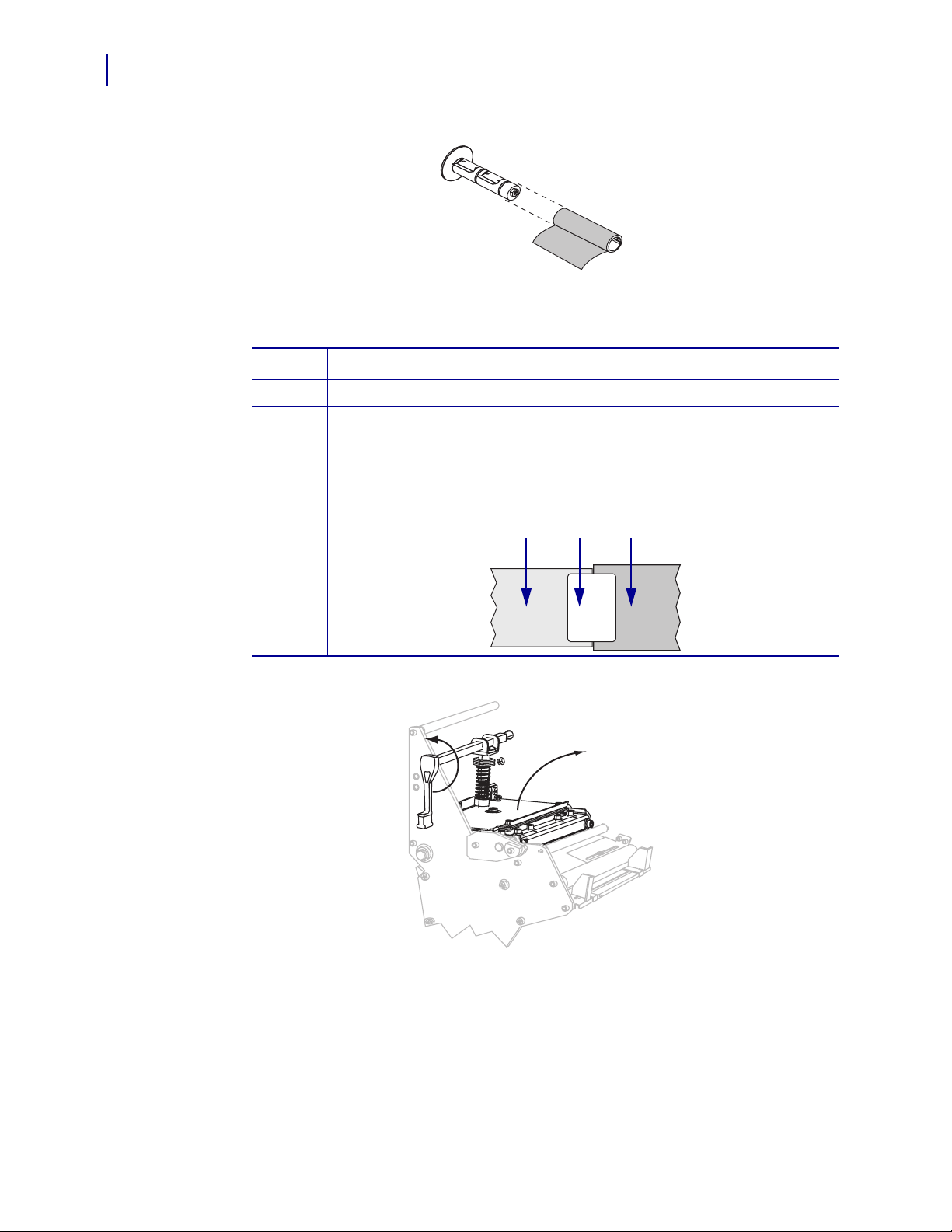

3. Placer farvebåndsrullen på farvebåndets indføringsspindel og tryk den helt tilbage.
4. En indløbsstykke på farvebåndet gør det nemmere at isætte og udtage farvebåndet. Har din
farvebåndsrulle et stykke papir eller lignende hæftet på enden, som indløbsstykke?
Hvis... -så...
Ja Fortsæt med næste trin.
Nej
a. Riv et stykke medie (etiketter og bærebane) af rullen, cirka 150-305 mm
(6-12") langt.
b. Træk en etiket af mediebanen.
c. Brug denne etiket (1) til at sætte enden af farvebåndet (2) på
mediebanen (
3). Mediebanen fungerer som et indføringsstykke.
23 1
5. Åbn printhovedet ved at dreje håndtaget til åbning af printhovedet mod uret.
14023L-182 Rev. A 105SL Kort funktionsoversigt 20-07-2007
Isæt farvebåndet
6. Fød farvebåndets indføringsstykke og det påhæftede farvebånd over den nederste rulle (1)
og under den øverste rulle (
2).
2
1
7. Tryk farvebåndets indføringsstykke fremad, til det passerer under printhovedet (1), over
føringspladen (2) og derefter over valsen (3).
1
11
2
3
20-07-2007 105SL Kort funktionsoversigt 14023L-182 Rev. A
Isæt farvebåndet
12
8. Før farvebåndets indføringsstykke over den øverste farvebåndsrulle (1) og frem mod
farvebåndets oprulningsspindel (
2).
21
9. Fjern krogen fra farvebåndets oprulningsspindel.
10. Rul farvebåndets indføringsstykke og det påhæftede farvebånd mod uret på farvebåndets
oprulningsspindel.
11. Monter krogen igen. Krogens korte ende passer ind i hakket på farvebåndets
oprulningsspindel. Krogens lange ende passer ind i notgangen på farvebåndets
oprulningsspindel.
12. Drej spindlen flere gange mod uret for at rulle farvebåndet over krogen og optage
eventuelt slæk.
14023L-182 Rev. A 105SL Kort funktionsoversigt 20-07-2007
Isæt farvebåndet
13. Tryk printhovedet ned (1), og drej håndtaget til åbning af printhovedet med uret, til det
låser på plads (
2).
12
13
20-07-2007 105SL Kort funktionsoversigt 14023L-182 Rev. A
Isæt farvebåndet
14
Udtag det brugte farvebånd
Tag det brugte farvebånd af farvebåndets oprulningsspindel, hver gang du skifter
farvebåndsrulle.
Farvebåndet udtages med følgende trin:
1. Hvis farvebåndet ikke er løbet ud, skal det skæres eller knækkes før farvebåndets
oprulningsspindel.
2. Skub krogen, til den glider ud af notgangen i farvebåndets oprulningsspindel. Flyt krogen
frem og tilbage for at løsne farvebåndet.
3. Fjern den løsnede krog fra farvebåndets oprulningsspindel.
4. Træk det brugte farvebånd af farvebåndets oprulningsspindel og kasser det.
14023L-182 Rev. A 105SL Kort funktionsoversigt 20-07-2007
