105SL Guida rapida
Fare riferimento a questa guida per l'utilizzo quotidiano della stampante. Per informazioni più
dettagliate, fare riferimento alla Guida per l'utente.
Vista esterna
1
Figura 1 • Esterno della stampante
Vista anteriore
2
Vista posteriore
3
4
Pannello di controllo
1
Sportello supporti
2
Interruttore di alimentazione (O = Spenta, I = Accesa)
3
Connettore per l'alimentazione CA
4
© 2007 ZIH Corp. Tutti i nomi e i numeri di prodotti sono
marchi commerciali Zebra, Zebra e il logo Zebra sono
marchi registrati di ZIH Corp. Tutti i diritti riservati.
14023L-052 Rev. A
20/07/2007
Pannello di controllo
2
Pannello di controllo
Il pannello di controllo (Figura 2) indica lo stato operativo della stampante e controlla il
funzionamento di base della stampante.
Figura 2 • Pannello di controllo
1
SETUP/EXIT
NEXT/SAVE
PREVIOUS
POWER
TAKELABEL
ERROR
CHECK RIBBON
PAPERO UT
2
3
4
5
FEED
PAUSE
6
LCD Mostra lo stato operativo della
1
DATA
CANCEL
stampante.
Spia Power
2
(Alimentazione)
Spia Error (Errore) Lampeggia quando la stampante
3
È accesa quando la stampante è
accesa.
richiede un intervento.
Spia PAUSE
4
(PAUSA)
Pulsante PAUSE
5
(PAUSA)
Spia Data (Dati) Lampeggia rapidamente quando la
6
È accesa quando la stampante è in
pausa.
Interrompe o riavvia il
funzionamento della stampante.
stampante sta ricevendo dati.
14023L-052 Rev. A 105SL Guida rapida 20/07/2007
Componenti della stampante
La Figura 3 illustra i componenti all'interno del comparto supporti della stampante. Secondo il
tipo di opzioni installate, la stampante potrebbe avere un aspetto leggermente diverso.
Figura 3 • Componenti della stampante
3
4 5
Componenti della stampante
6
7
3
2
1
9
Leva di apertura testina di
1
stampa
Rullo
2
Staffa di alimentazione
6
supporti
Guida di alimentazione
7
8
supporti
Taglierina (opzionale)
3
Perno di avvolgimento del
4
nastro
Perno di alimentazione del
5
Guida supporti esterna
8
Perno riavvolgitore
9
(opzionale)
nastro
20/07/2007 105SL Guida rapida 14023L-052 Rev. A
Caricamento del supporto
4
Caricamento del supporto
Seguire le istruzioni della presente sezione per caricare il rotolo di supporto in modalità
strappo (Figura 4). Per istruzioni sul caricamento di supporti a fogli ripiegati o sul caricamento
in modalità di stampa diverse, fare riferimento alla Guida per l'utente.
Figura 4 • Percorso dei supporti in modalità strappo
Attenzione • Quando si caricano supporti o nastri, rimuovere qualsiasi gioiello che
potrebbe venire a contatto con la testina di stampa o altre parti della stampante.
Per caricare un rotolo di supporto in modalità strappo, attenersi alla procedura
seguente:
1. Rimuovere e scartare eventuali etichette sporche o tenute da adesivi o nastro.
Etichette Partita di cartellini
2. Estrarre quanto più possibile la guida di alimentazione supporti.
14023L-052 Rev. A 105SL Guida rapida 20/07/2007
Caricamento del supporto
3. Inserire il rotolo di supporto sulla staffa di alimentazione supporti. Spingere il rotolo a
fondo il più possibile.
4. Far scorrere la guida di alimentazione supporti in modo che sia a contatto con il bordo del
rotolo.
5
5. Aprire il gruppo testina di stampa ruotando la leva di apertura testina di stampa in senso
antiorario.
20/07/2007 105SL Guida rapida 14023L-052 Rev. A
Caricamento del supporto
6
6. Allentare la vite con testa ad alette (non visibile da questa angolazione) situata sul fondo
della guida supporti esterna (
1).
1
7. Estrarre completamente la guida supporti esterna.
8. Far passare il supporto sotto il rullo inferiore (1) e il gruppo sensore supporti superiore (2).
2
1
14023L-052 Rev. A 105SL Guida rapida 20/07/2007
Caricamento del supporto

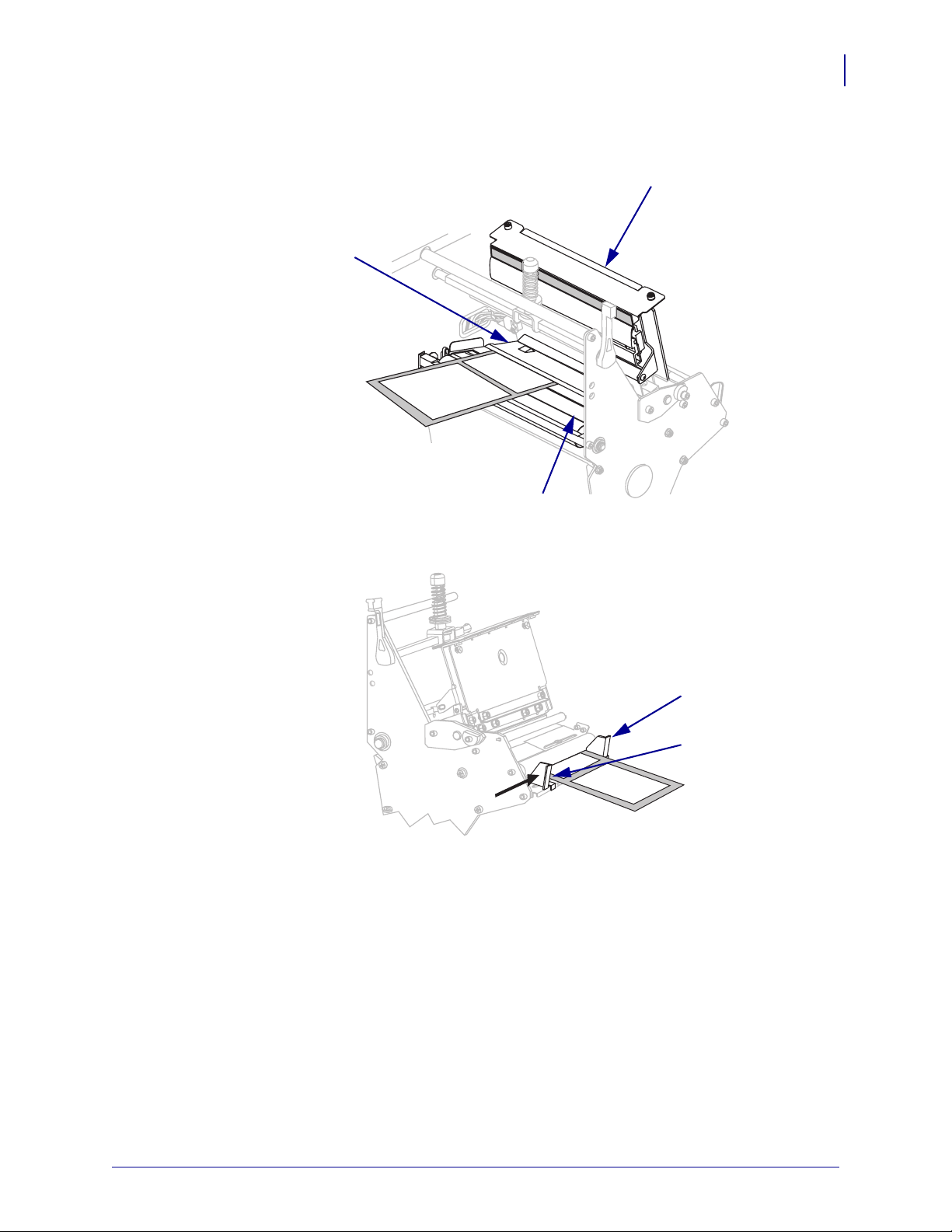

9. Spingere il supporto in avanti fino a farlo passare sotto il gruppo testina di stampa (1),
sotto la piastra a scatto (2) e quindi sopra il rullo (3).
1
2
3
7
10. Allineare il supporto con la guida supporti interna (1). Far scorrere la guida supporti
esterna (
2) fino a portarla a contatto con il bordo del supporto.
1
2
20/07/2007 105SL Guida rapida 14023L-052 Rev. A
Caricamento del supporto
8
11. Serrare la vite con testa ad alette (non visibile da questa angolazione) situata sul fondo
12. Spingere verso il basso il gruppo testina di stampa (1), quindi ruotare la leva di apertura
della guida supporti esterna (
1).
1
testina di stampa in senso orario fino a bloccarla in posizione (
2).
12
14023L-052 Rev. A 105SL Guida rapida 20/07/2007
Caricamento del nastro
Utilizzare sempre un nastro più largo del supporto per proteggere la testina di stampa
dall'usura. Il nastro deve essere rivestito all'esterno. Per la stampa termica diretta, non caricare
il nastro nella stampante.
Figura 5 • Percorso del nastro
Caricamento del nastro
9
Attenzione • Quando si caricano supporti o nastri, rimuovere qualsiasi gioiello che
potrebbe venire a contatto con la testina di stampa o altre parti della stampante.
Per caricare il nastro, attenersi alla procedura seguente:
1. Allineare i segmenti del perno di alimentazione del nastro.
2. Orientare il nastro in modo che l'estremità libera si srotoli in senso orario.
20/07/2007 105SL Guida rapida 14023L-052 Rev. A
Caricamento del nastro
10
3. Inserire il rotolo di nastro sul perno di alimentazione del nastro e spingerlo completamente
indietro.
4. Un'esca iniziale del nastro ne facilita il caricamento e lo scaricamento. Il rotolo di nastro è
dotato di carta o altro materiale attaccato all'estremità, che possa fungere da esca iniziale?
Se... Procedura...
Sì Continuare con il passaggio successivo.
No
a. Strappare una striscia di supporto (etichette e pellicola) di circa
150–305 mm (6–12 poll.) dal rullo.
b. Staccare un'etichetta dalla striscia di supporto.
c. Utilizzare questa etichetta (1) per fissare l'estremità del nastro (2) alla
striscia di supporto (
3). La striscia di supporto agisce come esca iniziale.
23 1
5. Aprire il gruppo testina di stampa ruotando la leva di apertura testina di stampa in senso
antiorario.
14023L-052 Rev. A 105SL Guida rapida 20/07/2007
Caricamento del nastro
6. Far passare l'esca iniziale del nastro e il nastro ad essa fissato sopra il rullo inferiore (1) e
sotto il rullo superiore (
2).
2
1
7. Spingere l'esca iniziale del nastro in avanti fino a farla passare sotto il gruppo testina di
stampa (1), sopra la piastra a scatto (2) e quindi sopra il rullo (3).
1
11
2
3
20/07/2007 105SL Guida rapida 14023L-052 Rev. A
Caricamento del nastro
12
8. Portare l'esca iniziale del nastro sopra il rullo nastro superiore (1) e verso il perno di
avvolgimento del nastro (
2).
21
9. Rimuovere il gancio dal perno di avvolgimento del nastro.
10. Avvolgere l'esca iniziale del nastro e il nastro ad essa fissato in senso antiorario intorno al
perno di avvolgimento del nastro.
11. Reinserire il gancio. Il lato corto del gancio si inserisce nella tacca sul perno di
avvolgimento del nastro. Il lato lungo del gancio si inserisce nella scanalatura sul lato
opposto della tacca.
14023L-052 Rev. A 105SL Guida rapida 20/07/2007
Caricamento del nastro
12. Ruotare il perno in senso antiorario di alcuni giri per avvolgere il nastro sul gancio e
tenderlo.
13. Spingere verso il basso il gruppo testina di stampa (1), quindi ruotare la leva di apertura
testina di stampa in senso orario fino a bloccarla in posizione (
2).
12
13
20/07/2007 105SL Guida rapida 14023L-052 Rev. A
Caricamento del nastro
14
Rimozione del nastro usato
Rimuovere il nastro dal perno di avvolgimento a ogni cambio di rotolo di nastro.
Per rimuovere un nastro usato, attenersi alla procedura seguente:
1. Se il nastro non è esaurito, tagliarlo o spezzarlo prima del perno di avvolgimento del
nastro.
2. Spingere il gancio fino a sfilarlo dalla scanalatura sul perno di avvolgimento del nastro.
Muovere il gancio avanti e indietro per allentare il nastro.
3. Rimuovere il gancio allentato dal perno di avvolgimento del nastro.
4. Sfilare il nastro usato dal perno di avvolgimento e scartarlo.
14023L-052 Rev. A 105SL Guida rapida 20/07/2007
