XiIIIPlus/RXi Guía de referencia rápida
Utilice esta guía para trabajar con su impresora todos los días. Para obtener información más
detallada, consulte la Guía del usuario.
Vista exterior

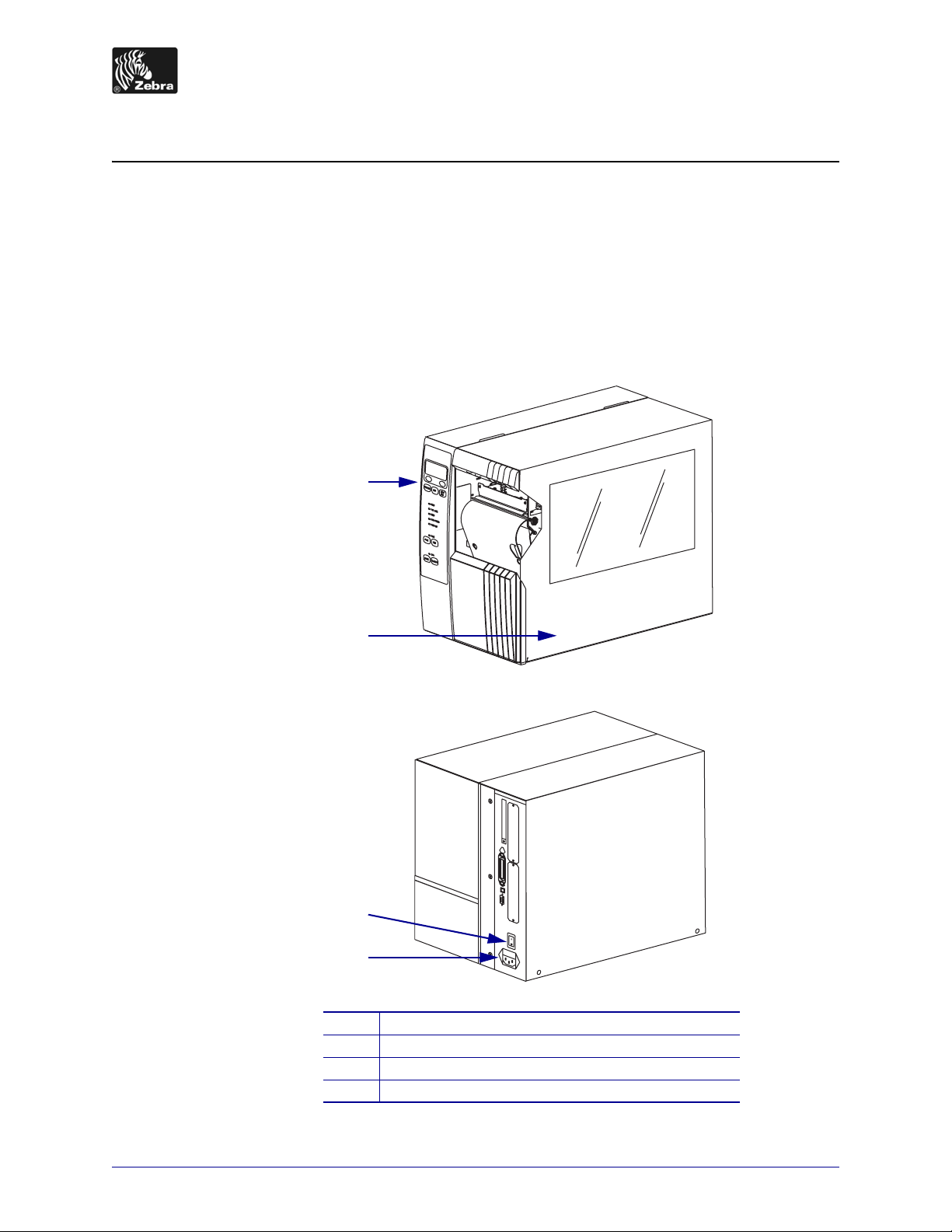

Figura 1 • Exterior de la Impresora
Parte delantera
1
2
Parte posterior
3
4
Panel de control
1
Puerta del compartimiento del papel
2
Interruptor de energía (O = Apagado, I = Encendido)
3
Conector de alimentación de C.A.
4
© 2006 ZIH Corp. Todos los nombres y números de productos son marcas comerciales
de Zebra, y Zebra y el logotipo de Zebra son marcas comerciales registradas de ZIH Corp.
Todos los derechos reservados.
14024L-041 Rev. A
7/13/06
Panel de control
2
Panel de control
El panel de control (Figura 2) indica el estado de operación de la impresora y controla la
operación básica de la impresora.

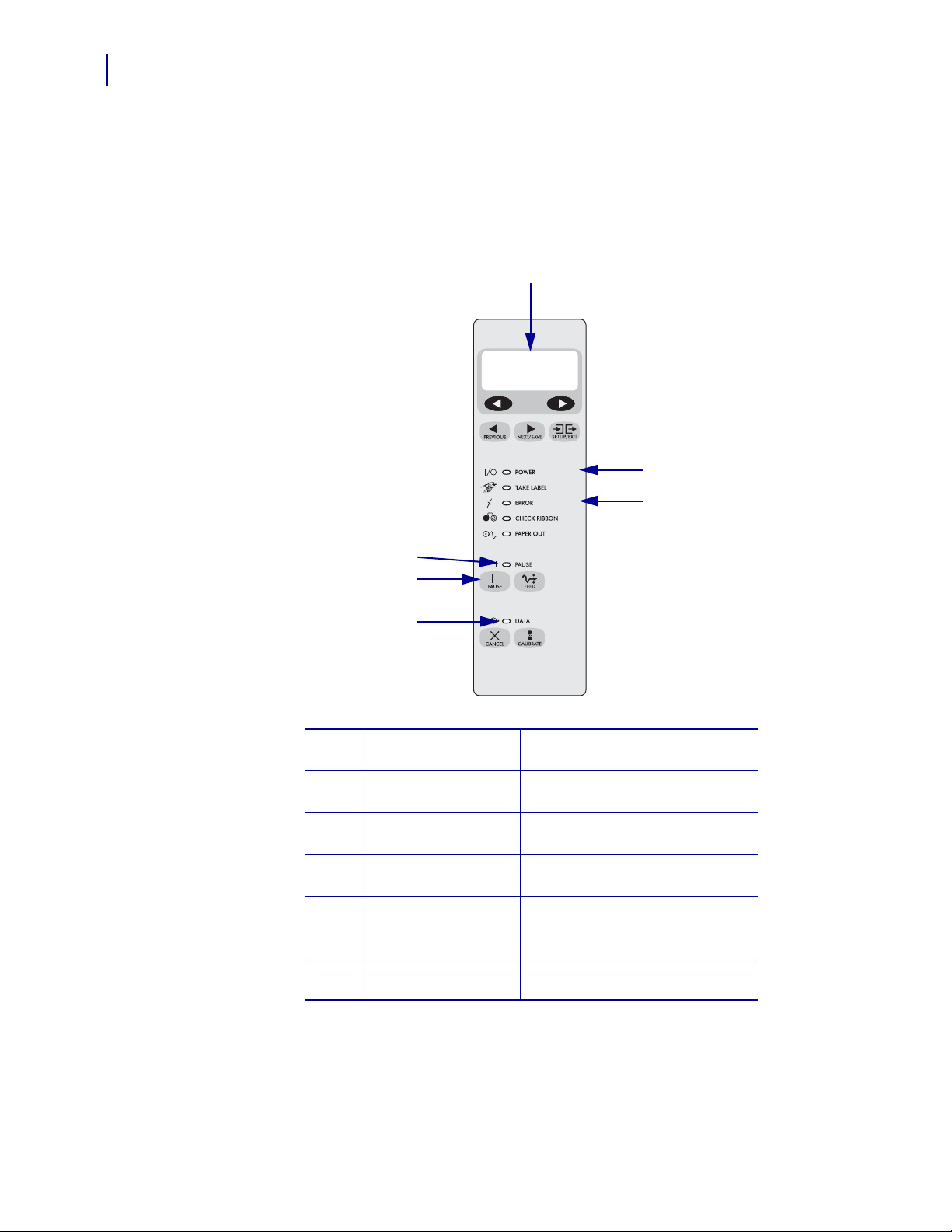

Figura 2 • Panel de control
1
2
3
4
5
6
LCD Muestra el estado de operación de
1
la impresora.
Luz de encendido Encendida cuando la impresora
2
está encendida.
Luz de error Parpadea cuando la impresora
3
requiere atención.
Luz PAUSE (PAUSA) Encendida cuando la impresora
4
está en pausa.
Botón de PAUSE
5
(PAUSA)
Se presiona para iniciar o detener
el funcionamiento de la
impresora.
Luz de datos Parpadea rápidamente cuando la
6
impresora está recibiendo datos.
14024L-041 Rev. A XiIIIPlus/RXi Guía de referencia rápida 7/13/06
Componentes de la impresora
La Figura 3 muestra los componentes que se encuentran en el interior del compartimiento del
papel de la impresora. Su impresora puede tener un aspecto ligeramente diferente en función
de las opciones instaladas.

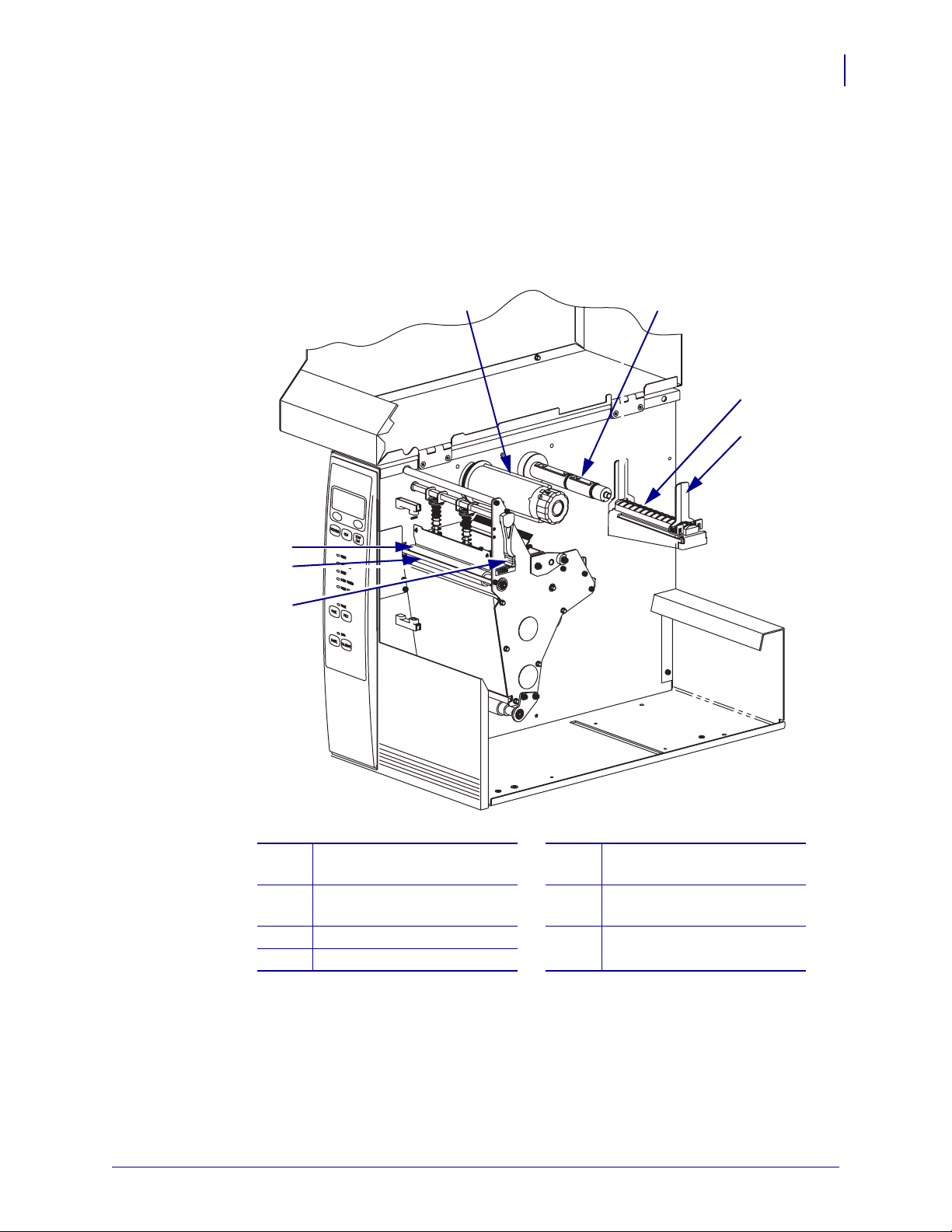

Figura 3 • Componentes de la impresora
Componentes de la impresora
4 5
3
6
7
3
2
1
Palanca de apertura del
1
cabezal de impresión
Barra para despegar/cortar
2
manualmente
Rodillo portapapeles
3
Rodillo de tensado de la cinta
4
Rodillo de suministro de
5
cinta
Soporte de suministro de
6
papel
Guía de suministro de papel
7
7/13/06 XiIIIPlus/RXi Guía de referencia rápida 14024L-041 Rev. A
Cargar el papel
4
Cargar el papel
Precaución • Cuando esté cargando papel o cinta, quítese todas las joyas que puedan
entrar en contacto con el cabezal de impresión o con otras piezas de la impresora.
Utilice las instrucciones que se proporcionan en esta sección para cargar el rollo de papel en el
modo de corte manual (Figura 4). Para obtener instrucciones sobre cómo cargar el papel
continuo en distintos modos de impresión, consulte la Guía del usuario.

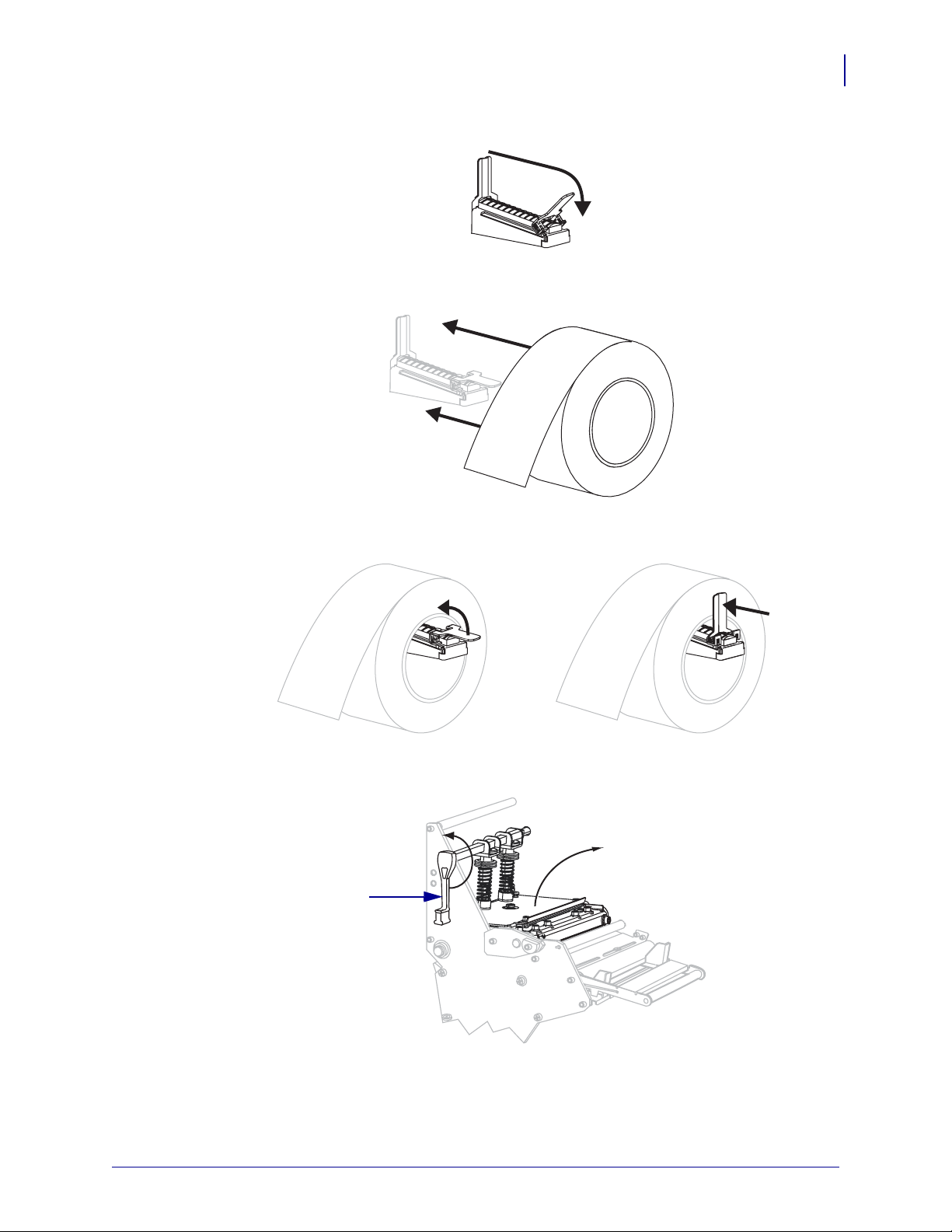

Figura 4 • Trayectoria del papel en el modo de corte manual
Para cargar el rollo de papel en el modo de corte manual, realice los siguientes
pasos:
1. Extraiga y deseche cualquier etiqueta o rótulo que esté sucio o que esté retenido por
adhesivos o cinta.
Suministro de rótulos Etiquetas
14024L-041 Rev. A XiIIIPlus/RXi Guía de referencia rápida 7/13/06
Cargar el papel
2. Deslice hacia afuera y voltee hacia abajo la guía de suministro de papel.
3. Coloque el rollo de papel en el soporte de suministro de papel. Empuje el rollo hacia la
parte posterior tanto como sea posible.
5
4. Gire hacia arriba la guía de suministro de papel y luego deslícela hacia adentro hasta que
toque el borde del rollo.
5. Abra el conjunto del cabezal de impresión girando la palanca de apertura del cabezal de
impresión (
1) en el sentido contrario de las agujas del reloj.
1
7/13/06 XiIIIPlus/RXi Guía de referencia rápida 14024L-041 Rev. A
