XiIIIPlus/RXi Guida rapida
Fare riferimento a questa guida per l'utilizzo quotidiano della stampante. Per informazioni più
dettagliate, fare riferimento alla Guida per l'utente.
Vista esterna
Figura 1 • Esterno della stampante
1
Vista anteriore
2
Vista posteriore
3
4
Pannello di controllo
1
Sportello supporti
2
Interruttore di alimentazione (O = Spenta, I = Accesa)
3
Connettore per l'alimentazione CA
4
© 2006 ZIH Corp. Tutti i nomi e i numeri di prodotti sono
marchi commerciali Zebra, Zebra e il logo Zebra sono
marchi registrati di ZIH Corp. Tutti i diritti riservati.
14024L-051 Rev. A
13/07/2006
Pannello di controllo
2
Pannello di controllo
Il pannello di controllo (Figura 2) indica lo stato operativo della stampante e controlla il
funzionamento di base della stampante.

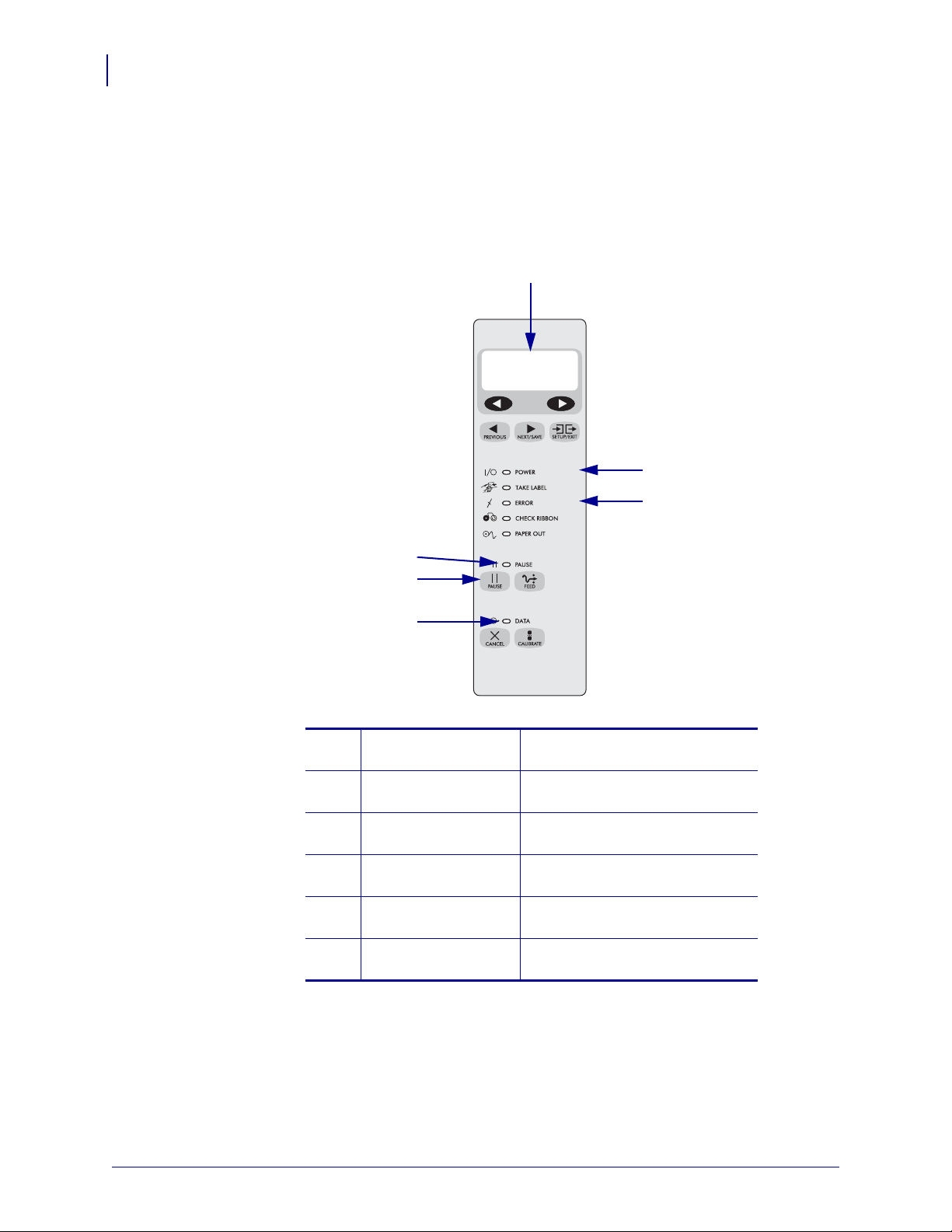

Figura 2 • Pannello di controllo
1
2
3
4
5
6
LCD Mostra lo stato operativo della
1
stampante.
Spia Power
2
(Alimentazione)
Spia Error (Errore) Lampeggia quando la stampante
3
È accesa quando la stampante è
accesa.
richiede un intervento.
Spia PAUSE
4
(PAUSA)
Pulsante PAUSE
5
(PAUSA)
Spia Data (Dati) Lampeggia rapidamente quando la
6
È accesa quando la stampante è in
pausa.
Interrompe o riavvia il
funzionamento della stampante.
stampante sta ricevendo dati.
14024L-051 Rev. A XiIIIPlus/RXi Guida rapida 13/07/2006
Componenti della stampante
La Figura 3 illustra i componenti all'interno del comparto supporti della stampante. Secondo il
tipo di opzioni installate, la stampante potrebbe avere un aspetto leggermente diverso.

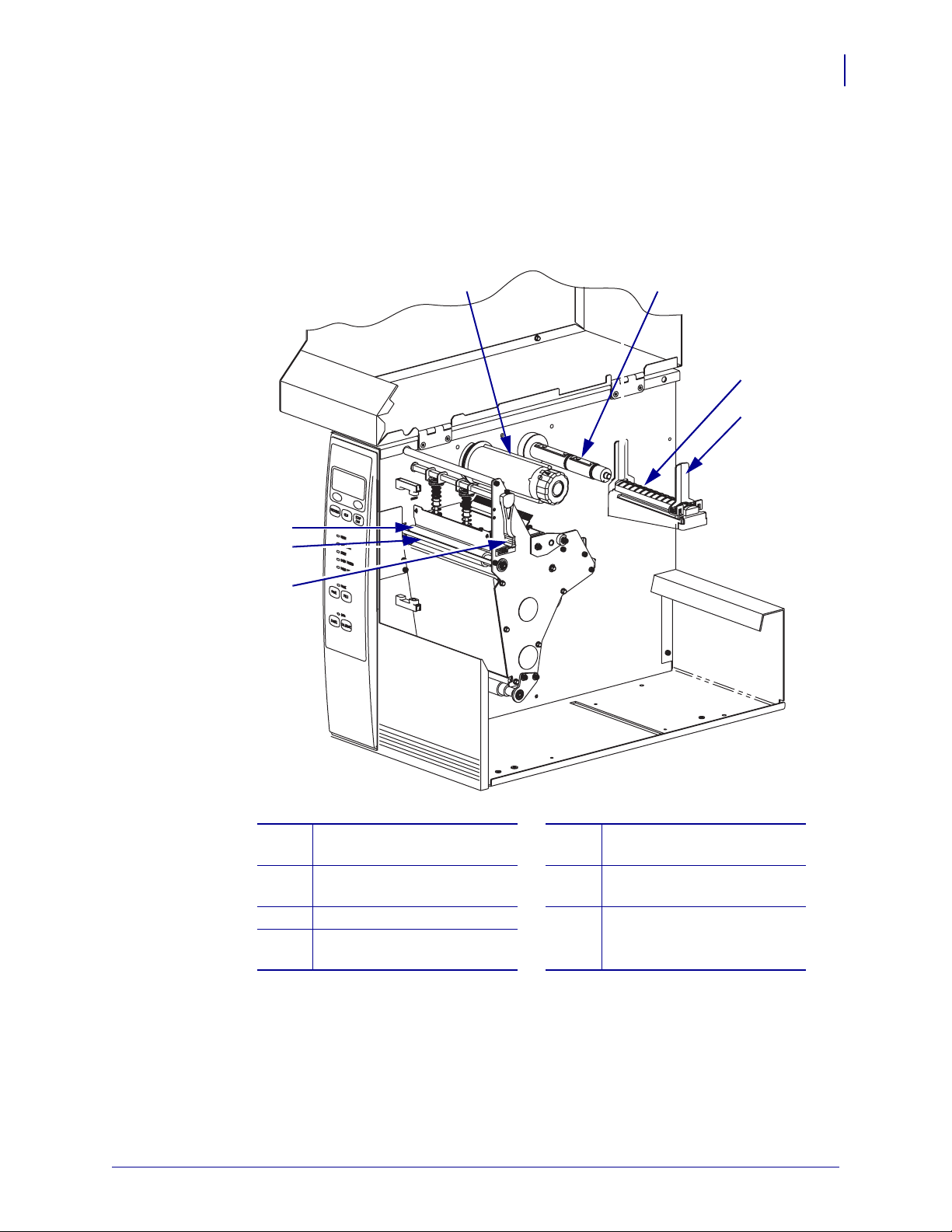

Figura 3 • Componenti della stampante
Componenti della stampante
4 5
3
6
7
3
2
1
Leva di apertura testina di
1
stampa
Barra di
2
spellicolatura/strappo
Rullo
3
Perno di avvolgimento del
4
nastro
Perno di alimentazione del
5
nastro
Staffa di alimentazione
6
supporti
Guida di alimentazione
7
supporti
13/07/2006 XiIIIPlus/RXi Guida rapida 14024L-051 Rev. A
Caricamento del supporto
4
Caricamento del supporto
Attenzione • Quando si caricano supporti o nastri, rimuovere qualsiasi gioiello che
potrebbe venire a contatto con la testina di stampa o altre parti della stampante.
Seguire le istruzioni della presente sezione per caricare il rotolo di supporto in modalità
strappo (Figura 4). Per istruzioni sul caricamento di supporti a fogli ripiegati o sul caricamento
in modalità di stampa diverse, fare riferimento alla Guida per l'utente.
Figura 4 • Percorso dei supporti in modalità strappo
Per caricare un rotolo di supporto in modalità strappo, attenersi alla procedura
seguente:
1. Rimuovere e scartare eventuali etichette sporche o tenute da adesivi o nastro.
Partita di cartellini Etichette
14024L-051 Rev. A XiIIIPlus/RXi Guida rapida 13/07/2006
Caricamento del supporto

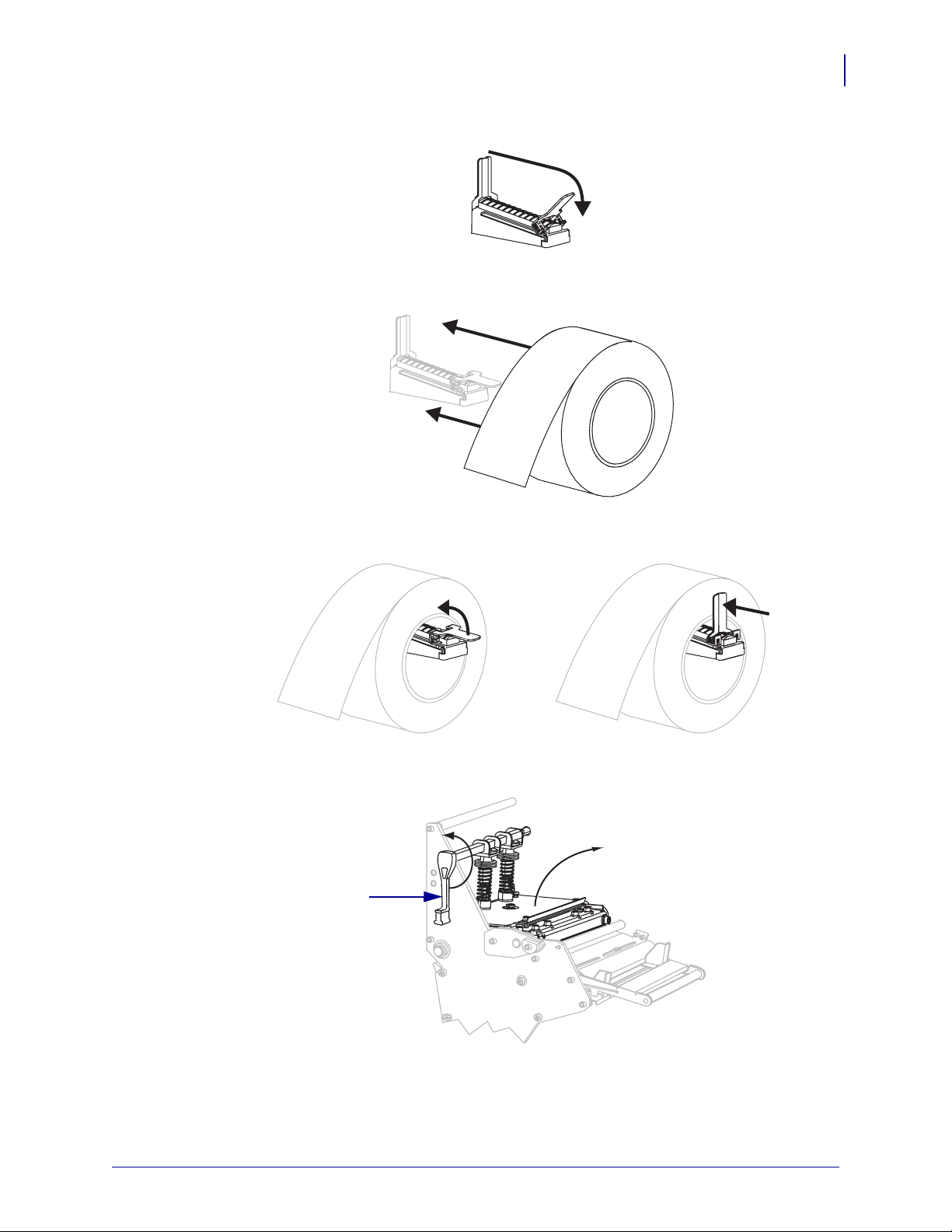

2. Estrarre e capovolgere la guida di alimentazione supporti.
3. Inserire il rotolo di supporto sulla staffa di alimentazione supporti. Spingere il rotolo a
fondo il più possibile.
5
4. Spingere in alto la guida di alimentazione supporti, quindi farla scorrere in modo che sia a
contatto con il bordo del rotolo.
5. Aprire il gruppo testina di stampa ruotando la leva di apertura testina di stampa (1) in
senso antiorario.
1
13/07/2006 XiIIIPlus/RXi Guida rapida 14024L-051 Rev. A
