XiIIIPlus/RXi Pikaopas
Käytä kirjoitinta tämän oppaan avulla. Lisätietoja on käyttöoppaassa.
Ulkonäkymä

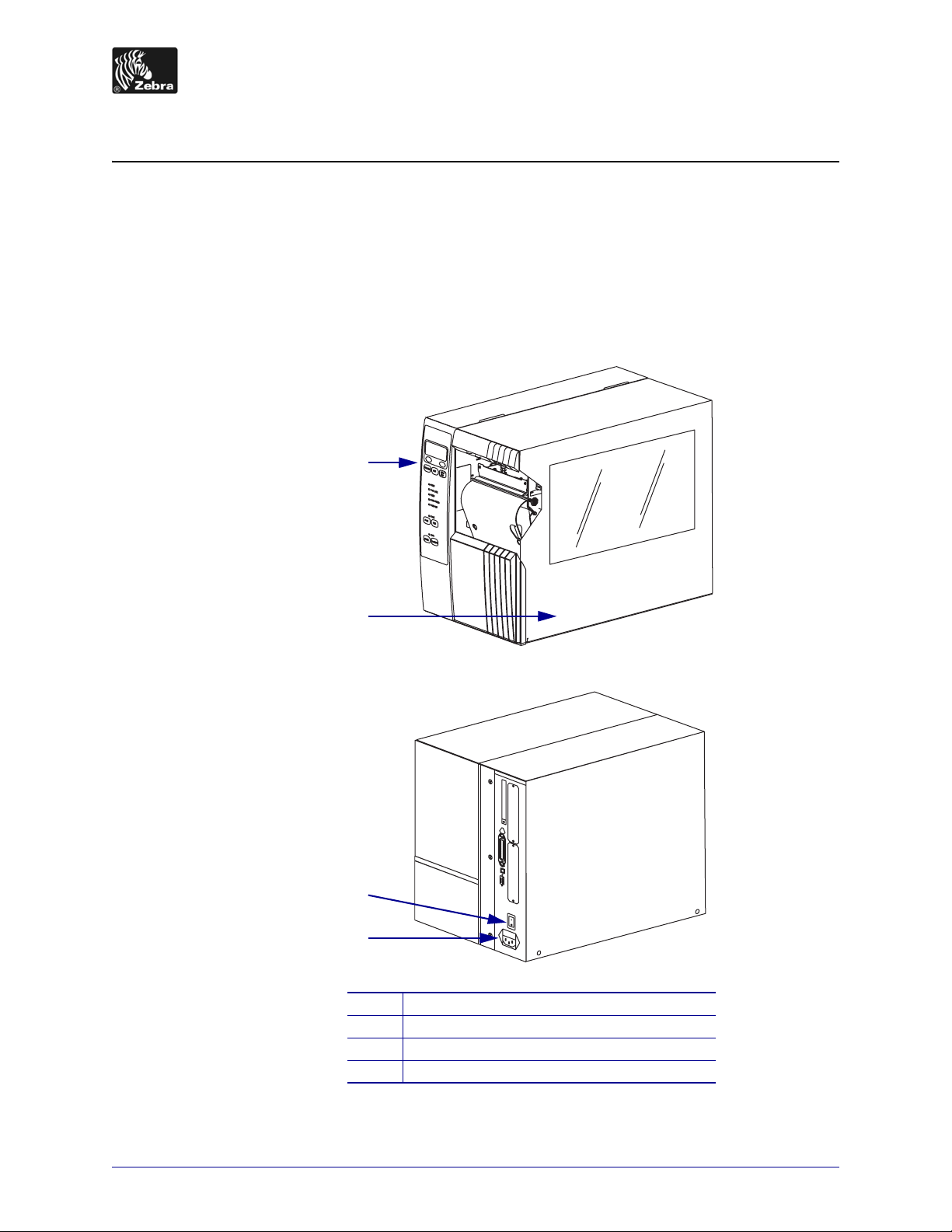

Kuva 1 • Kirjoitin - ulkopuoli
1
Etuosa
2
Takaosa
3
4
Ohjauspaneeli
1
Etikettinauhan luukku
2
Virtakytkin (O = pois päältä, I = päällä)
3
Vaihtovirtaliitin
4
© 2006 ZIH Corp. Kaikki tuotenimet ja -numerot ovat Zebra
-tavaramerkkejä ja Zebra ja Zebra-logo ovat ZIH Corp:n rekisteröityjä
tavaramerkkejä. Kaikki oikeudet pidätetään.
14024L-221 Versio A
13.7.2006
Ohjauspaneeli
2
Ohjauspaneeli
Ohjauspaneelista (Kuva 2) näkee kirjoittimen toimintatilan ja siitä ohjataan kirjoittimen
perustoimintoja.
Kuva 2 • Ohjauspaneeli
1
2
3
4
5
6
Nestekidenäyttö Tästä näkee kirjoittimen
1
toimintatilan.
Virtavalo Tämä palaa, kun kirjoittimeen on
2
kytketty virta.
Virhevalo Tämä vilkkuu, kun kirjoitin
3
edellyttää toimia.
PAUSE-valo Tämä palaa, kun kirjoitin on
4
keskeytystilassa.
PAUSE-painike Tämä käynnistää tai pysäyttää
5
kirjoittimen toiminnan, kun sitä
painetaan.
Data-valo Vilkkuu nopeasti, kun kirjoitin
6
vastaanottaa dataa.
14024L-221 Versio A XiIIIPlus/RXi Pikaopas 13.7.2006
Kirjoittimen osat
Kuva 3 näyttää kirjoittimen etikettinauhalokeron osat. Kirjoitin voi olla hieman erilainen sen
mukaan, mitä lisävarusteita siihen on asennettu.
Kuva 3 • Kirjoittimen osat
4 5
Kirjoittimen osat
6
7
3
3
2
1
Tulostuspään avausvipu
1
Repäisy-/irrotuspalkki
2
Tela
3
Värinauhan kiristyspuola
4
Värinauhan syöttöpuola
5
Etikettinauhan syöttöripustin
6
Etikettinauhan ohjain
7
13.7.2006 XiIIIPlus/RXi Pikaopas 14024L-221 Versio A
Etikettinauhan lataaminen
4
Etikettinauhan lataaminen
Varoitus • Kun lisäät etikettinauhaa tai värinauhaa, riisu korut, jotka voisivat koskettaa
tulostuspäätä tai tulostimen muita osia.
Tässä osassa selitetään etikettirullan lataaminen repäisytilassa (Kuva 4). Laskostetun
etikettinauhan lataaminen tai lataaminen eri tulostustiloissa neuvotaan käyttöoppaassa.
Kuva 4 • Etikettinauhan reitti repäisytilassa
Voit ladata etikettinauhan repäisytilassa seuraavasti:
1. Irrota rullasta ja heitä pois etiketit tai tarrat, jotka ovat likaisia tai joissa on liimaa tai
teippiä.
Lappumateriaali Etiketit
14024L-221 Versio A XiIIIPlus/RXi Pikaopas 13.7.2006
Etikettinauhan lataaminen

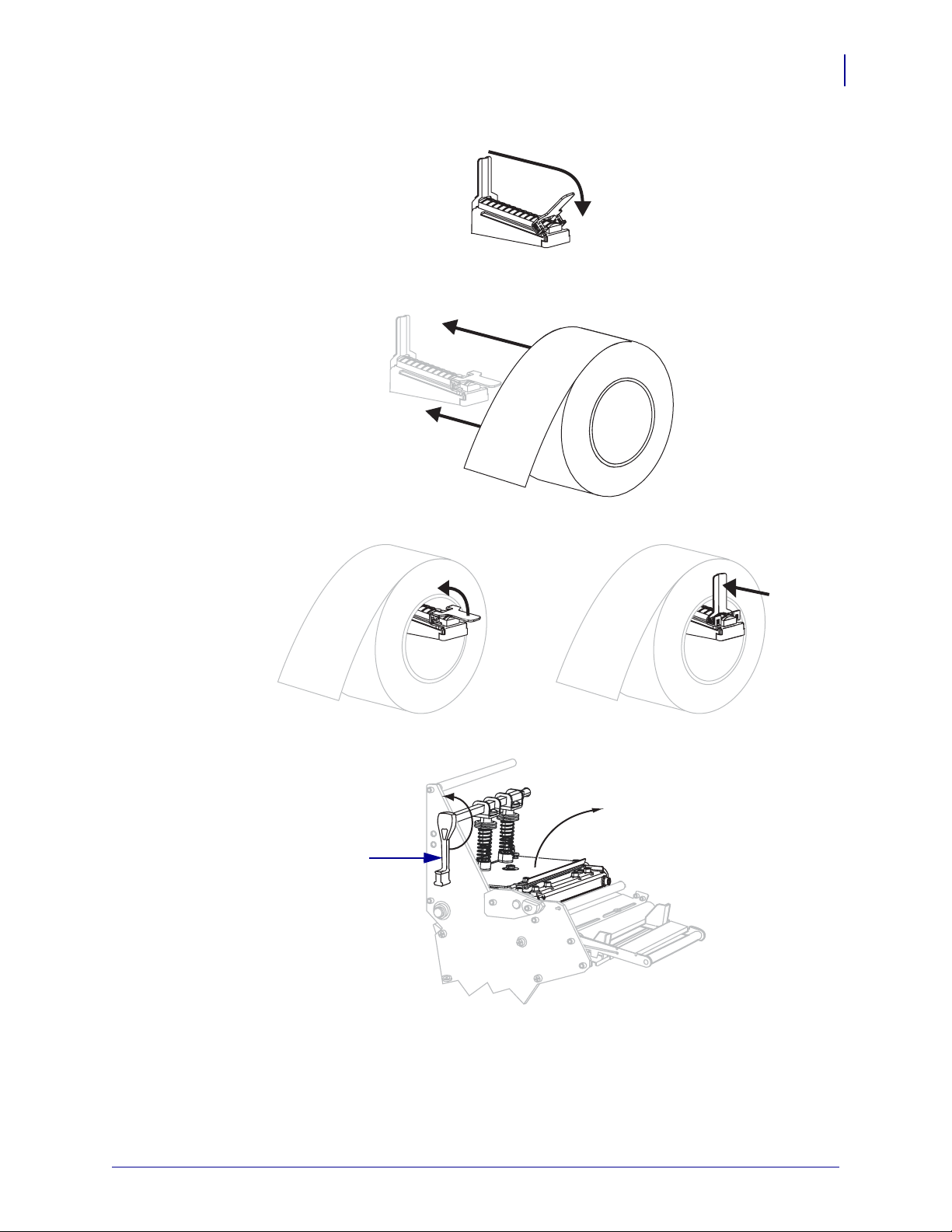

2. Vedä etikettinauhan ohjain ulos ja käännä se alas.
3. Aseta etikettirulla etikettinauhan syöttöripustimeen. Työnnä rulla niin syvälle kuin se
menee.
5
4. Käännä etikettinauhan ohjain ylös ja siirrä sitä, kunnes se koskettaa rullan reunaa.
5. Avaa tulostuspääyksikkö kääntämällä tulostuspään avausvipua (1) vastapäivään.
1
13.7.2006 XiIIIPlus/RXi Pikaopas 14024L-221 Versio A
