XiIIIPlus/RXi Rövid felhasználói útmutató
Ez az útmutató a nyomtató napi használatához alkalmazandó. Részletes információkat a
Felhasználói útmutató tartalmaz.
Külső nézet
1. ábra • A Nyomtató külseje
Első rész
1
2
Hátsó rész
3
4
Kezelőpanel
1
Nyomathordozó ajtaja
2
Főkapcsoló (O = Ki, I = Be)
3
Váltóáramú táp aljzata
4
© 2006 ZIH Corp. Minden terméknév és -szám a Zebra
védjegye, és a Zebra, valamint a Zebra logó a ZIH Corp.
bejegyzett védjegye. Minden jog fenntartva.
14024L-131 A változat
2006.07.13.
Kezelőpanel
2
Kezelőpanel
A kezelőpanel (2. ábra) a nyomtató működési állapotát jelzi, és arról alapvető
nyomtatóműveleteket vezérelhet.

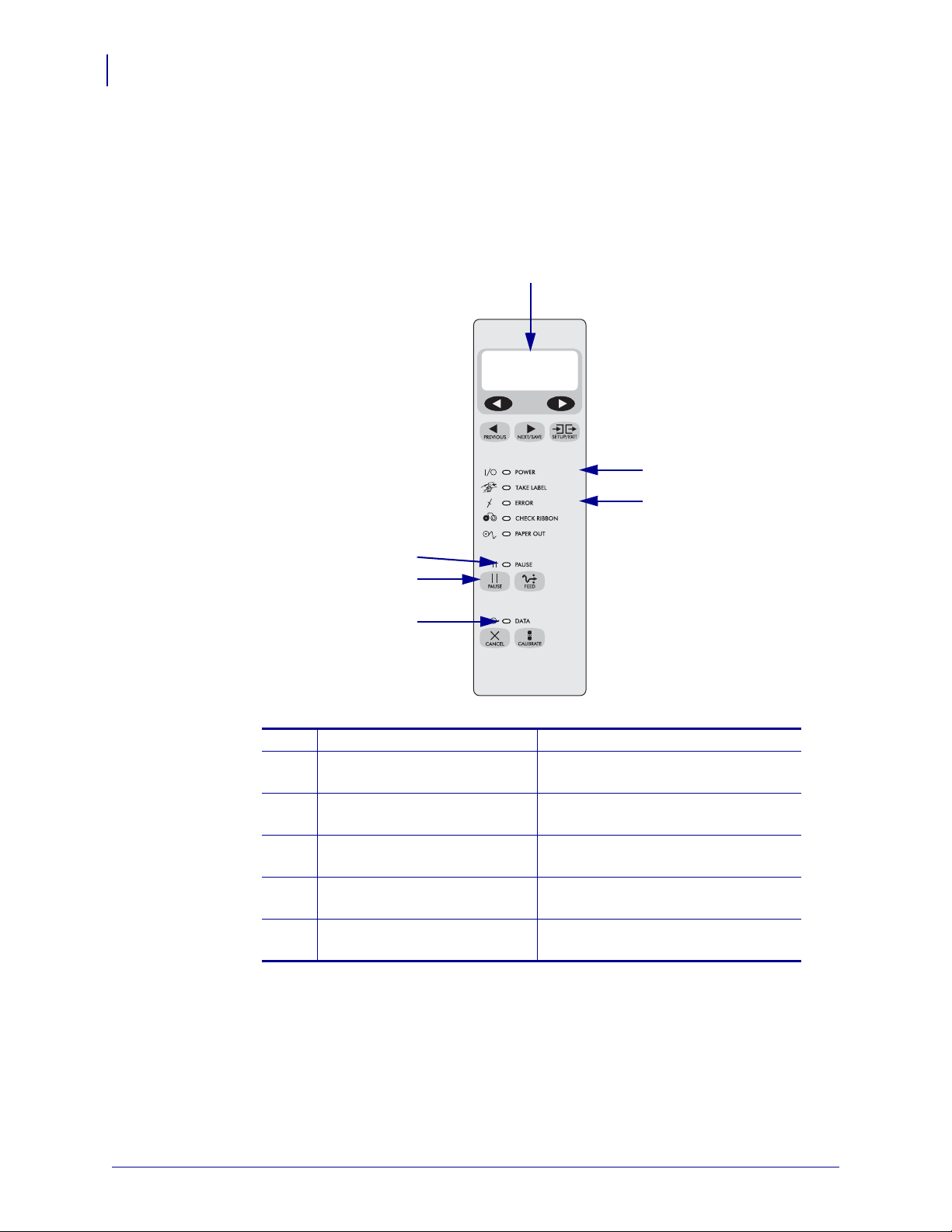

2. ábra • Kezelőpanel
1
2
3
4
5
6
LCD A nyomtató működési állapotát jelzi.
1
Tápellátást jelző lámpa Világít, ha a nyomtató be van
2
kapcsolva.
Hibalámpa Villog, ha felhasználói beavatkozás
3
szükséges.
PAUSE (FELFÜGGESZTÉS)
4
lámpa
PAUSE (FELFÜGGESZTÉS)
5
gomb
Adatlámpa Gyorsan villog, ha a nyomtató
6
Világít, ha a nyomtatás fel van
függesztve.
Megnyomásával elindítja vagy
felfüggeszti a nyomtatást.
adatokat fogad.
14024L-131 A változat XiIIIPlus/RXi Rövid felhasználói útmutató 2006.07.13.
Nyomtató-összetevők
A 3. ábra a nyomtató nyomathordozó-szakaszában lévő összetevőket mutatja be. A használt
kiegészítőktől függően a nyomtató eltérően nézhet ki.
3. ábra • Nyomtató-összetevők
4 5
Nyomtató-összetevők
6
7
3
3
2
1
Nyomtatófej-kinyitó kar
1
Lehúzó/letépő elem
2
Nyomóhenger
3
Szalagfelcsévélő tengely
4
Szalagadagoló tengely
5
Nyomathordozó-adagoló
6
tartója
Nyomathordozó-adagoló
7
vezetője
2006.07.13. XiIIIPlus/RXi Rövid felhasználói útmutató 14024L-131 A változat
Nyomathordozó betöltése
4
Nyomathordozó betöltése
Figyelem! • Ha nyomathordozót vagy szalagot tölt a készülékbe, vegyen le minden
ékszert magáról, amely hozzáérhet a nyomtatófejhez vagy a nyomtató egyéb
alkatrészeihez.
Hengerelt nyomathordozó Tear-Off (Letépés) módhoz való betöltéséhez (4. ábra) kövesse e
szakasz utasításait. A többrétűvé hajtott nyomathordozó vagy a nyomathordozó más módhoz
való betöltéséről a Felhasználói útmutatóban olvashat.
4. ábra • A Tear-Off (Letépés) mód nyomathordozó-útvonala

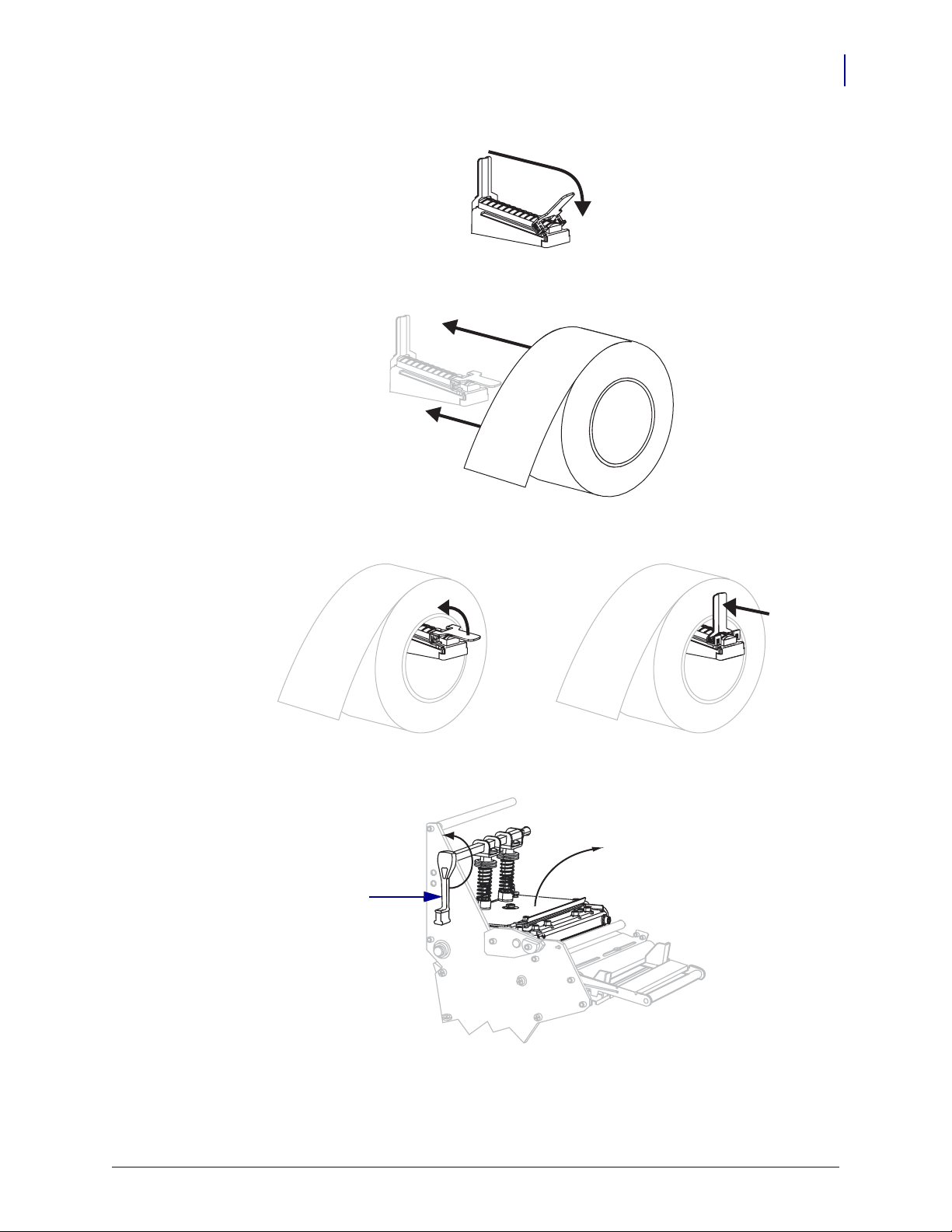

A hengerelt nyomathordozó Tear-Off (Letépés) módhoz való betöltéséhez tegye
a következőket:
1. Távolítsa el a piszkos, valamint azon címkéket, amelyeket ragasztószalag tart.
Perforált címkék Öntapadós címkék
14024L-131 A változat XiIIIPlus/RXi Rövid felhasználói útmutató 2006.07.13.
Nyomathordozó betöltése
2. Csúsztassa ki, majd hajtsa le a nyomathordozó-adagoló vezetőjét.
3. Helyezze a nyomathordozó-hengert a nyomathordozó-adagoló tartójára. Nyomja be a
hengert, amennyire csak tudja.
5
4. Hajtsa fel a nyomathordozó-adagoló vezetőjét, majd csúsztassa azt be addig, amíg az a
henger széléhez nem ér.
5. A nyomtatófej-kinyitó kar (1) óramutató járásával ellenkezőleg történő elforgatásával
nyissa ki a nyomtatófej szerkezetét.
1
2006.07.13. XiIIIPlus/RXi Rövid felhasználói útmutató 14024L-131 A változat
