XiIIIPlus/RXi - Kort funktionsoversigt
I denne vejledning beskrives den daglige betjening af printeren. Nærmere oplysninger findes i
brugervejledningen.
Udvendig oversigt
Figur 1 • Printeren udvendigt
Front
1
2
Bagside
3
4
Betjeningspanel
1
Lem til printmedie
2
Afbryder (O = Slukket, I = Tændt)
3
Stik til netledning
4
© 2006 ZIH Corp. Alle produktnavne og -numre er Zebra
varemærker, og Zebra og Zebra-logoet er registrerede
varemærker, der tilhører ZIH Corp. Alle rettigheder forbeholdes.
14024L-181 Rev. A
13-07-2006
Betjeningspanel
2
Betjeningspanel
Betjeningspanelet (Figur 2) viser printerens driftsstatus og styrer den grundlæggende betjening
af printeren.
Figur 2 • Betjeningspanel
1
2
3
4
5
6
LCD Viser printerens driftsstatus.
1
Tænd/sluk-lampe Lyser, når printeren er tændt.
2
Fejlmeldingslampe Blinker, når du skal være
3
opmærksom på printeren.
PAUSE lampe Lyser, når printeren er tændt.
4
PAUSE -knap Starter eller standser printeren, når
5
den trykkes.
Datalampe Blinker hurtigt, når printeren
6
modtager data.
14024L-181 Rev. A XiIIIPlus/RXi Kort funktionsoversigt 13-07-2006
Printerkomponenter
Figur 3 viser komponenterne i printerens medierum. Afhængigt af installationsvalgene kan din
printer se lidt anderledes ud.
Figur 3 • Printerkomponenter
4 5
Printerkomponenter
6
7
3
3
2
1
Håndtag til åbning af
1
printhoved
Aftræknings/dispenseringsst
2
ang
Va l se
3
Farvebåndets
4
oprulningsspindel
Farvebåndets
5
indføringsspindel
Mediefremføringsbøjle
6
Mediefremføringsstyr
7
13-07-2006 XiIIIPlus/RXi Kort funktionsoversigt 14024L-181 Rev. A
Isæt etiketter
4
Isæt etiketter
Forsigtig • Når du isætter medie eller farvebånd, skal du tage alle smykker af, der kunne
komme i kontakt med printhovedet eller andre printerdele.
Med vejledningerne i dette afsnit kan du isætte en medierulle med etiketter (Figur 4). En
vejledning til isætning af leporellolister eller isætning i forskellige printformer findes i
brugervejledningen.
Figur 4 • Afrivningsmediets indføringsgang
Rullemedier til afrivning sættes i med følgende trin:
1. Fjern og kasser eventuelle mærker eller etiketter, der er snavsede eller holdes af lim eller
tape.
Mærker Etiketter
14024L-181 Rev. A XiIIIPlus/RXi Kort funktionsoversigt 13-07-2006
Isæt etiketter
2. Skub mediefremføringsstyret ud og fold det ned.
3. Placer medierullen på indføringsbøjlen. Tryk rullen så langt tilbage, som den kan komme.
4. Vip mediestyret op, til det rører men ikke bremser rullens kant.
5
5. Åbn printhovedet ved at dreje håndtaget til åbning af printhovedet (1) mod uret.
1
13-07-2006 XiIIIPlus/RXi Kort funktionsoversigt 14024L-181 Rev. A
Isæt etiketter
6
6. Løsn fingerskruen (ikke synlig i denne vinkel) der er placeret på bunden af det ydre
mediestyr (
1).
1
7. Skub det ydre mediestyr (1) helt ud.
1
14024L-181 Rev. A XiIIIPlus/RXi Kort funktionsoversigt 13-07-2006
Isæt etiketter
8. Hvis printeren har en mediedanser (1), fødes mediet under mediadanserrullen. På alle
printere, fødes medie under mediestyrets rulle (2) og den øverste mediesensor (3).
Vigtigt • Sørg for at føde mediet under disse komponenter. Hvis du føder mediet over
dem, blokerer mediet farvebåndssensoren og udløser en falsk
FARVEBÅND TOM-
fejlmelding.
3
2
1
7
9. Tryk mediet fremad, til det passerer under printhovedet (1), under føringspladen (2) og
derefter over valsen (3).
1
2
3
13-07-2006 XiIIIPlus/RXi Kort funktionsoversigt 14024L-181 Rev. A
Isæt etiketter
8
10. Ret mediet til efter det inderste mediestyr (1). Skub det yderste mediestyr ind (2), til det
rører ved kanten af mediet.
1
2
11. Stram fingerskruen (ikke synlig i denne vinkel) der er placeret på bunden af det ydre
mediestyr (
1).
1
14024L-181 Rev. A XiIIIPlus/RXi Kort funktionsoversigt 13-07-2006
12. Tryk printhovedet ned (1), og drej håndtaget til åbning af printhovedet med uret, til det
låser på plads (
Isæt farvebåndet
2).
Isæt farvebåndet
12
9
Forsigtig • Når du isætter medie eller farvebånd, skal du tage alle smykker af, der kunne
komme i kontakt med printhovedet eller andre printerdele.
Med vejledningerne i dette afsnit kan du isætte en medierulle med termoverføringsetiketter. Til
direkte termoprint skal farvebåndet ikke sættes i printeren. Farvebåndets indførdningsgang er
en mule anderledes for printere med farvebåndsdansere (Figur 5).
Vigtigt • Beskyt printhovedet mod slid ved at benytte et farvebånd, der er bredere end
mediet. Farvebåndet skal være belagt udvendigt (Yderligere oplysninger findes i
brugervejledningen).
Figur 5 • Farvebåndets indfødningsgang
Uden farvebåndsdanser Med farvebåndsdanser
13-07-2006 XiIIIPlus/RXi Kort funktionsoversigt 14024L-181 Rev. A
Isæt farvebåndet
10
Farvebåndet isættes med følgende trin:
1. Tilret pilen (1) på farvebåndets oprulningsspindel med hakket (2) i farvebåndets
oprulningsspindel.
12
2. Tilret segmenterne på farvebåndets indføringsspindel.
3. Vend farvebåndet, så den løse ende rulles af med uret.
4. Placer rullen med farvebånd på dens indføringsspindel. Tryk rullen så langt tilbage, som
den kan komme.
14024L-181 Rev. A XiIIIPlus/RXi Kort funktionsoversigt 13-07-2006
Isæt farvebåndet
5. En indløbsstykke på farvebåndet gør det nemmere at isætte og udtage farvebåndet. Har din
farvebåndsrulle et stykke papir eller lignende hæftet på enden, som indløbsstykke?
Hvis... -så...
Ja Fortsæt med næste trin.
Nej
a. Riv et stykke medie (etiketter og bærebane) af rullen, cirka 150-305 mm
(6-12") langt.
b. Træk en etiket af mediebanen.
c. Brug denne etiket (1) til at sætte enden af farvebåndet (2) på mediebanen
3). Mediebanen fungerer som et indføringsstykke.
(
23 1
6. Åbn printhovedet ved at dreje håndtaget til åbning af printhovedet mod uret.
11
13-07-2006 XiIIIPlus/RXi Kort funktionsoversigt 14024L-181 Rev. A
Isæt farvebåndet
12

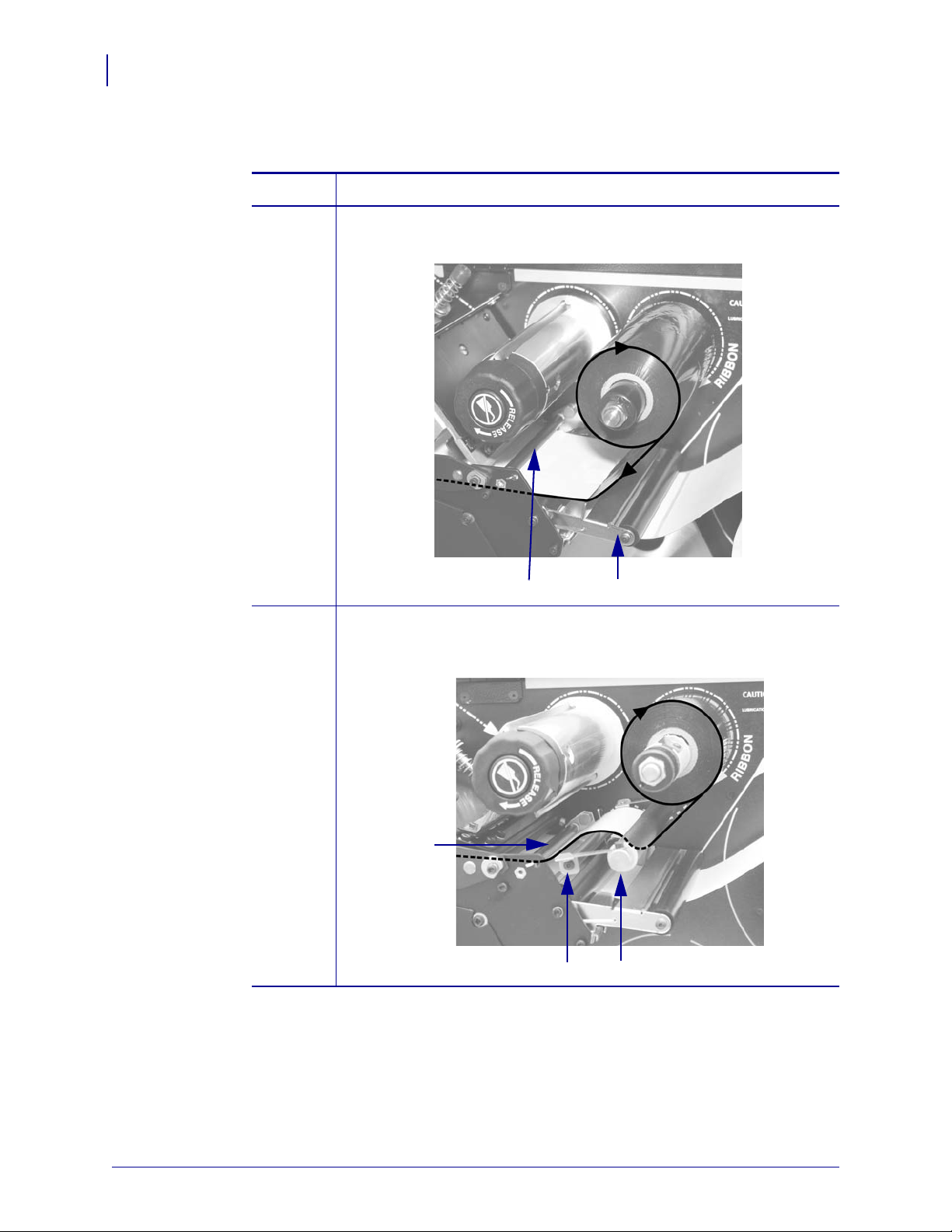

7. Har printeren en farvebåndsdanser? (Se farvebåndsdanserens placering på Figur 5
på side 9.)
Hvis... -så...
Nej Fød farvebåndet over mediets danser (1) og under farvebåndsstyrets rulle
2).
(
Ja
2
a. Fød farvebåndet gennem farvebåndets danser. Farvebåndet skal gå
under den øverste rulle (
b. Fød farvebåndet under farvebåndsstyrets rulle (3).
1) og derefter under den nederste rulle (2).
1
3
2
1
14024L-181 Rev. A XiIIIPlus/RXi Kort funktionsoversigt 13-07-2006
Isæt farvebåndet
8. Tryk farvebåndets indføringsstykke fremad, til det passerer under printhovedet (1), over
førings pladen (2) og derefter over valsen (3).
1
2
3
13
9. Før farvebåndets indføringsstykke over den øverste farvebåndsrulle (1) og frem mod
farvebåndets oprulningsspindel (
2).
21
10. Rul farvebåndets indføringsstykke og det påhæftede farvebånd mod uret på farvebåndets
oprulningsspindel.
13-07-2006 XiIIIPlus/RXi Kort funktionsoversigt 14024L-181 Rev. A
Isæt farvebåndet
14
11. Drej spindlen flere omgange mod uret for at rulle farvebåndet op og optage eventuelt slæk.
12. Tryk printhovedet ned (1), og drej håndtaget til åbning af printhovedet med uret, til det
låser på plads (
2).
12
Udtag det brugte farvebånd
Tag det brugte farvebånd af farvebåndets oprulningsspindel, hver gang du skifter
farvebåndsrulle.
Farvebåndet udtages med følgende trin:
1. Er farvebåndet løbet ud?
Hvis farvebåndet... -så...
Er løbet ud Fortsæt med næste trin.
Ikke er løbet ud Skær farvebåndet før farvebåndets oprulningsspindel.
14024L-181 Rev. A XiIIIPlus/RXi Kort funktionsoversigt 13-07-2006
Isæt farvebåndet
2. Hold farvebåndets oprulningsspindel, og drej farvebåndets frigørelsesknap med uret, til
den stopper.
Farvebåndets frigørelsesstænger drejer ned og slipper spindlens greb i det brugte
farvebånd.
3. Træk det brugte farvebånd af farvebåndets oprulningsspindel og kasser det.
15
13-07-2006 XiIIIPlus/RXi Kort funktionsoversigt 14024L-181 Rev. A
Isæt farvebåndet
16
