XiIIIPlus/RXi クイック ・ リファレンス・ガイド
こ のガ イ ド は、 プ リ ン タの日常的な操作について説明し た も のです。 詳細について
は、 『ユーザー ・ ガ イ ド』 を参照 して く ださ い。
外観
図 1 プ リ ン タの外観
前面
1
2
背面
3
4
1
コント ロール ・パネル
2
用紙ア ク セ ス用 ド ア
3
電源ス イ ッ チ (O = オフ、 I = オン )
4
AC 電源コ ネ ク タ
© 2006 ZIH Corp. すべての製品名と製品番号は Zebra
の商標であ り 、 Zebra および Zebra ロゴは
ZIH Corp. の登録商標です。 すべての権利は保持さ れて い ます。
14024L-071 改訂 A
2006/7/13
コントロール・ パネル
2
コントロール・パネル
コント ロール・パネル ( 図 2) は、 プ リ ン タ の動作状態を示 し、 基本的なプ リ ン タ 動作
を制御し ます。
図 2 コントロール・ パネル
1
2
3
4
5
6
LCD
1
2
POWER ( 電源 )
ライト
3
ERROR ( エラー)
ライト
4
PAU S E ( 一時停止 )
ライト
5
PAUSE ( 一時停止 )
ボタン
6
DATA ( データ )
ライト
プ リ ン タ の動作状態を示 し ま
す。
プリンタの電源がオンになる
と点灯します。
プリンタに注意を払う必要が
あ る場合に点滅 し ます。
プ リ ン タ が一時停止し てい る
場合に点灯 し ます。
このボタンを押すと、プリ ンタ
の動作が開始ま たは停止さ れ
ます。
プ リ ン タがデータ の受信中に
なると速く点滅します。
14024L-071 改訂 AXiIIIPlus/RXi クイック ・ リファレンス・ ガイド 2006/7/13
プリンタのコンポーネント
図 3 に、 プ リ ン タの用紙コ ンパー ト メ ン ト 内にあ る コ ンポーネン ト を示し ます。 どの
オプ シ ョ ン を取 り 付けたかに よ って、 プ リ ン タ の外観は多少異な る場合が あ り ます。
図 3 プリンタのコンポーネント
4 5
プリンタのコンポーネント
6
7
3
3
2
1
1
印刷ヘ ッ ド ・ オープ ン ・
レバー
2
剥離 / 切り取りバー
3
プラテン ・ ローラー
4
リボン巻き取りスピンド
ル
5
リボン・サプライ・スピン
ドル
6
用紙サプ ラ イ ・ ハン ガー
7
用紙サプ ラ イ ・ ガ イ ド
2006/7/13 XiIIIPlus/RXi クイック ・ リファレンス・ ガイド 14024L-071 改訂 A
用紙のセ ッ ト
4
用紙のセ ッ ト
注意 • 用紙やリ ボン をセ ッ ト する際には、 印刷ヘ ッ ド やその他のプ リ ン タ 部品に接触する
可能性のあ る宝飾品類はすべて外 し て く だ さ い。
切り取りモード ( 図 4) で ロ ール用紙をセ ッ ト す る には、この項の説明に従っ て操作し
てください。 折 り 畳み用紙を セ ッ ト し た り 、 別の印字モー ド で ロ ール用紙を セ ッ ト し
た り す る方法については、 『User Guide
（ユーザー ・ ガ イ ド）
』 を参照し て く だ さ い。
図 4 切り 取り モー ド の用紙経路
切 り取 り モー ド で ロール用紙 をセ ッ ト するには、 次の手順を 実行し ます。
1. 汚れた タ グや ラ ベル、 接着剤やテープで固定 された タ グや ラベル をすべて取 り 除
いて廃棄 し ます。
タグ ・スト ック ラベル
14024L-071 改訂 AXiIIIPlus/RXi クイック ・ リファレンス・ ガイド 2006/7/13
用紙のセ ッ ト
2. 用紙サプ ラ イ ・ ガ イ ド を引 き出し て降ろ し ま す。
3. 用紙の ロ ールを用紙サプ ラ イ ・ ハンガーに配置 し ます。 ロ ールを一番奥 ま で押 し
ます。
5
4. 用紙サプライ・ガイドを持ち上げ、 ロールの端に触れるまでスライドさせます。
5. 印刷ヘ ッ ド ・ オープ ン ・ レ バー (1) を逆時計回 り に回 し、 印刷ヘ ッ ド ・ アセ ンブ
リを開きます°
1
2006/7/13 XiIIIPlus/RXi クイック ・ リファレンス・ ガイド 14024L-071 改訂 A
用紙のセ ッ ト
6
6. 外側の用紙ガ イ ド (1) の底部にあ る蝶ネジ ( この角度からは見えません) を緩めま
す。
1
7. 外側の用紙ガ イ ド (1) を完全に引き出し ます。
1
14024L-071 改訂 AXiIIIPlus/RXi クイック ・ リファレンス・ ガイド 2006/7/13
用紙のセ ッ ト
8. プリンタに用紙ダンサー・アセンブリ (1) が装着 さ れてい る場合には、 用紙ダン
サー・ アセンブ リ のロ ーラ ーの下に用紙を通 し ます。 すべてのプ リ ン タ において、
用紙ガ イ ド ・ ロ ーラ ー (2) の下か ら 上部用紙セン サー (3) の下に用紙を通 し ます。
重要 • 用紙が確実に こ れ ら の部品の下 を 通る よ う に し て く だ さ い。 用紙が こ れ ら
の上を通 る場合、 用紙で リ ボン センサーが遮 られ、 誤っ て 「ﾘﾎﾞﾝｶﾞ _ ｱﾘﾏｾﾝ」とい
うエラーが表示されます。
3
2
1
7

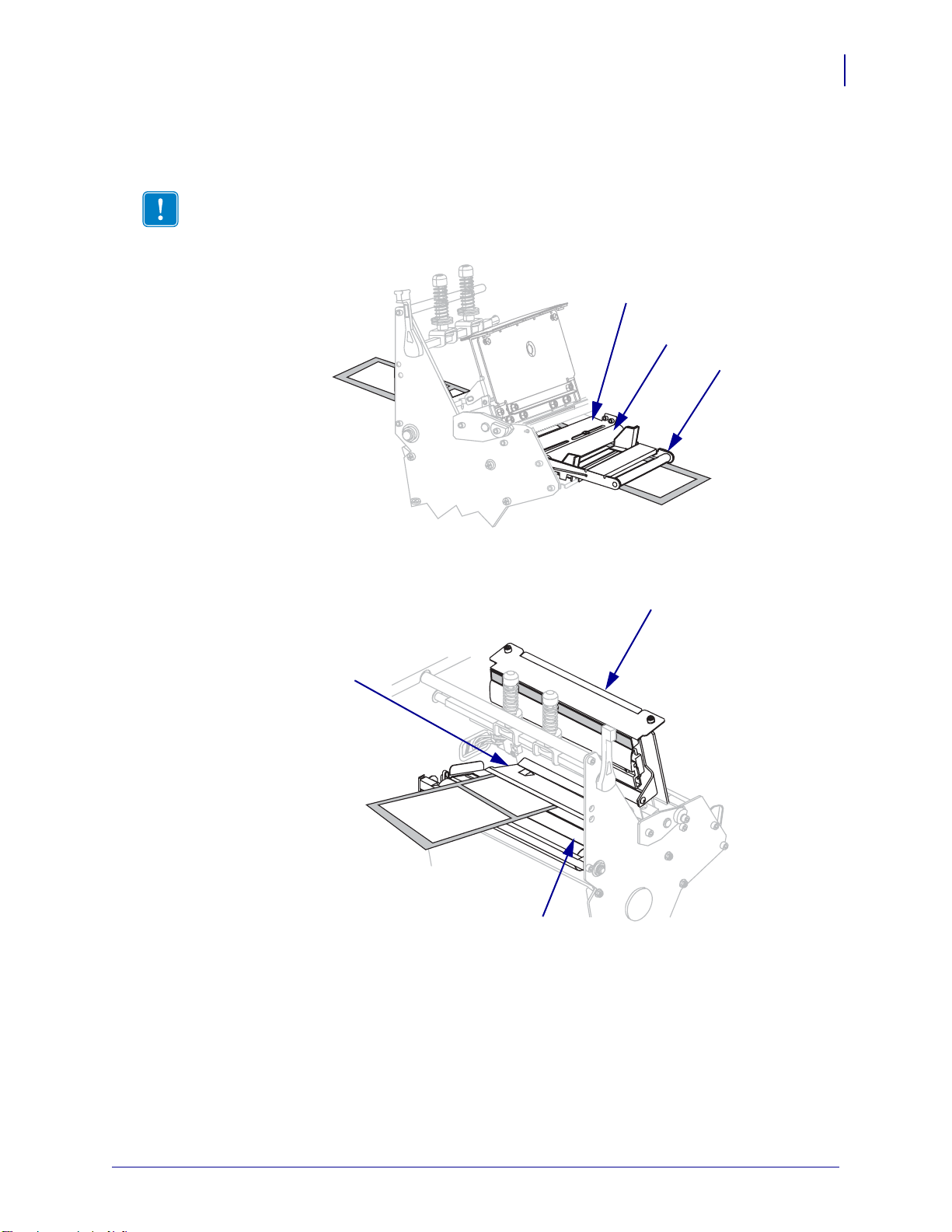

9. 印刷ヘ ッ ド ・ アセン ブ リ (1) の下を通 り 、 スナ ップ ・ プレー ト (2) の下からプラテ
ン・ローラー (3) の上 を 通過す る ま で用紙を前方向に押 し ます。
1
2
3
2006/7/13 XiIIIPlus/RXi クイック ・ リファレンス・ ガイド 14024L-071 改訂 A
用紙のセ ッ ト
8
10. 内側の用紙ガ イ ド (1) に用紙を揃え ます。 外側の用紙ガ イ ド (2) をスライ ド させ、
用紙の端に触れる まで動か し ます。
1
2
11. 外側の用紙ガ イ ド (1) の底部にあ る蝶ネジ ( この角度からは見えません) を締めま
す。
1
14024L-071 改訂 AXiIIIPlus/RXi クイック ・ リファレンス・ ガイド 2006/7/13
12. 印刷ヘ ッ ド ・ アセ ン ブ リ (1) を押 し下げ、 固定位置 (2) でロッ ク されるまで印刷
リボンの装着
ヘ ッ ド ・ オープ ン ・ レ バーを 時計回 り に回 し ます。
12
リ ボンの装着
9
注意 • 用紙やリ ボン をセ ッ ト する際には、 印刷ヘ ッ ド やその他のプ リ ン タ 部品に接触する
可能性のあ る宝飾品類はすべて外 し て く だ さ い。
熱転写ラ ベルに使用す る リ ボ ン を 装着す るには、 こ の項の説明に従っ て操作 し て く
ださい。 ダイレク ト ・サーマル・ ラベルの場合は、プリ ンタにリボンを装着しないで
ください。 リボン・ダンサー付きのプリンタでは、リボン経路がわずかに異なります
( 図 5)。
重要 • 印刷ヘ ッ ド の磨耗を防 ぐ ため、 用紙よ り も 広い幅の リ ボ ン を使用 し て く だ さ
い。 リ ボンは、 外側がコーティ ングされている必要があり ます ( 詳細については、
『ユーザー ・ ガイ ド』 を参照し て く ださ い )。

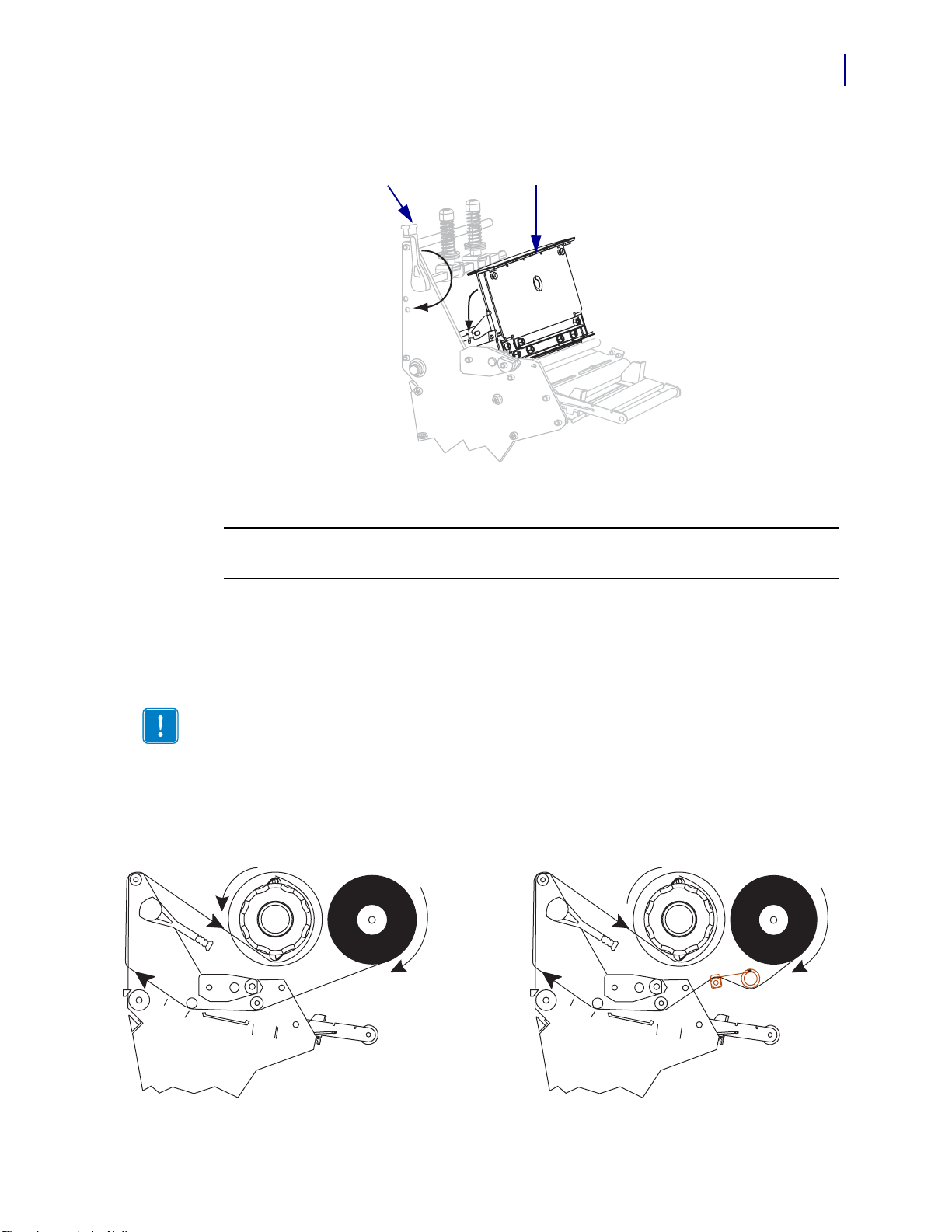

図 5 リボン経路
リボン・ダンサーなし リボン・ダンサー付き
2006/7/13 XiIIIPlus/RXi クイック ・ リファレンス・ ガイド 14024L-071 改訂 A
10
リボンの装着
リ ボン を装着す るには、 次の手順を実行 し ます。
1. リボン巻き取りスピンドルのノブの矢印 (1) をリボン巻き取りスピンドルの溝 (2)
に合わせます。
12
2. リボン・サプライ ・スピンドルの各セグメントを揃えます。
3. 先端部分を時計回 り に引き 出し て リ ボ ン の向き を定めま す。
4. リボンをリボン・サプライ・ スピンドルにセットします。 ロールを一番奥 ま で押
します。
14024L-071 改訂 AXiIIIPlus/RXi クイック ・ リファレンス・ ガイド 2006/7/13
リ ボンの装着
5. リボン引き出し部があると、 リボンの装着と取り外しが容易になります。 リボン
の端部に紙などの リ ボン引き 出 し部が取 り 付け られてい る かど う かに応じ て、 次
の よ う に操作 し て く だ さ い。
条件 操作
あ り 次の手順に進みま す。
なし
a. 用紙 ( ラベルと ライナー) を長さ 150 ～ 305 mm (6 ～ 12 インチ) ほど
帯状にロールから切り取ります。
b. こ の帯状の用紙か ら ラ ベルを剥が し ま す。
c. このラベル (1) を使用して、 リ ボンの端 (2) を帯状の用紙 (3) に接続
します。 こ の帯状の用紙が リ ボン の引 き 出し 部にな り ます。
23 1
11
6. 印刷ヘ ッ ド ・ オープ ン ・ レ バーを逆時計回 り に回 し 、 印刷ヘ ッ ド ・ アセ ンブ リ を
開きます。
2006/7/13 XiIIIPlus/RXi クイック ・ リファレンス・ ガイド 14024L-071 改訂 A
12
リボンの装着
7. プリンタにリボン・ダンサー・アセンブリが装着されているかどうかに応じて、
次のよ う に操作し ます ( リボン ・ダンサーの場所については、 9 ページの図 5 を
ご覧く ださい )。
リボン・
ダンサー
の有無
操作
なし 用紙ダンサー ・アセンブリ (1) の上か ら リ ボ ン ・ ガ イ ド ・ ロ ーラー
2) の上に リ ボン を通 し ます。
(
あり
2
a. リボン・ダンサーにリボンを通します。 リボンは、上部ローラー
1) の下か ら下部ローラ ー (2) の上を通る 必要があ り ます。
(
b. リボン・ガイド ・ローラー (3) の下に リ ボン を通 し ます。
1
3
2
1
14024L-071 改訂 AXiIIIPlus/RXi クイック ・ リファレンス・ ガイド 2006/7/13
リ ボンの装着
8. 印刷ヘ ッ ド ・ アセン ブ リ (1) の下を通 り 、 スナ ップ ・ プレー ト (2) の上からプラテ
ン・ローラー (3) の上 を 通過す る ま で リ ボ ン引 き出 し部を前方向に押 し ます。
1
2
3
13
9. リボン引き出し部を上部リボン ・ローラー (1) の上か ら リ ボン巻き取 り ス ピ ン ド
2) の方向に通し ます。
ル (
21
10. リ ボン引 き出 し 部 と後に続 く リ ボン を リ ボ ン 巻 き取 り ス ピ ン ド ルに逆時計回 り に
巻きつけます。
2006/7/13 XiIIIPlus/RXi クイック ・ リファレンス・ ガイド 14024L-071 改訂 A
14
リボンの装着
11. ス ピ ン ド ル を 逆時計方向に何回か回 し て リ ボン を巻 きつけ、 た るみ を 取 り ま す。
12. 印刷ヘ ッ ド ・ アセ ン ブ リ (1) を押 し下げ、 固定位置 (2) でロッ ク されるまで印刷
ヘ ッ ド ・ オープ ン ・ レ バーを 時計回 り に回 し ます。
12
使用済み リ ボンの取 り 外 し
リ ボ ンの ロール を 交換す る場合には、必ず使用済み リ ボン を リ ボ ン巻 き取 り ス ピ ン ド
ルから 取 り 外し て く だ さい。
使用済みの リボ ン を取 り 外すには、 次の手順を実行 し ます。
1. リ ボン の残 り の有無に応じ て、 次の よ う に操作し ます。
リボンの状態 操作
な し 次の手順に進み ま す。
あり リボン巻き取りスピンドルの前でリボンを切り離し
ます。
14024L-071 改訂 AXiIIIPlus/RXi クイック ・ リファレンス・ ガイド 2006/7/13
リ ボンの装着

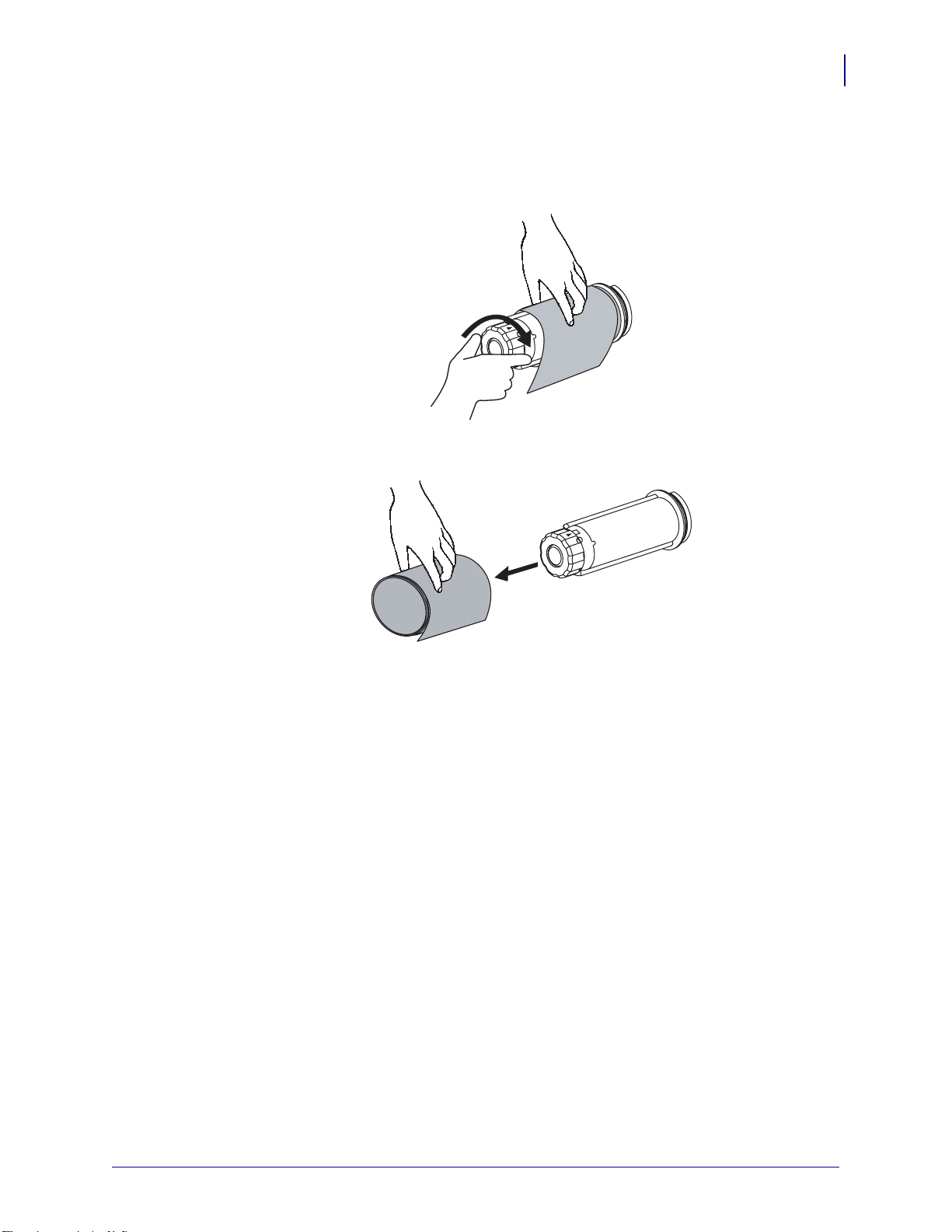

2. リボン巻き取りスピンドルを押さえながら、 リボン・ リ リース ・ ノブを止まるま
で時計方向に回 し ます。
リ ボ ン ・ リ リ ース ・ バーが下が り 、 ス ピン ド ルに よ っ て押さ え られていた使用済
みリボンがゆるみます。
3. 使用済み リ ボン を リ ボ ン巻 き取 り ス ピ ン ド ルか ら ス ラ イ ド させて取 り 出 し、 廃棄
します。
15
2006/7/13 XiIIIPlus/RXi クイック ・ リファレンス・ ガイド 14024L-071 改訂 A
16
リボンの装着
メモ • _____________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
14024L-071 改訂 AXiIIIPlus/RXi クイック ・ リファレンス・ ガイド 2006/7/13
