XiIIIPlus/RXi Kratki vodič
Upotrebljavajte ovaj vodič za svakodnevni rad s pisačem. Više pojedinosti potražite u
Korisničkom vodiču.
Pogled izvana
Slika 1 • Vanjski izgled pisača
1
Sprijeda
2
Straga
3
4
Upravljačka ploča
1
Vratašca za medij
2
Preklopnik (O = isključeno, I = uključeno)
3
Priključak napajanja izmjeničnom strujom
4
© 2006 ZIH Corp.Svi nazivi i brojevi proizvoda zaštitni su znaci Zebra
i Zebra i Zebra logotip su registrirani zaštitni znaci ZIH Corp.
Sva prava pridržana.
14024L-231 Rev. A
13.7.2006
Upravljačka ploča
2
Upravljačka ploča
Upravljačka ploča (Slika 2) prikazuje radno stanje pisača i upravlja osnovnim radom pisača.

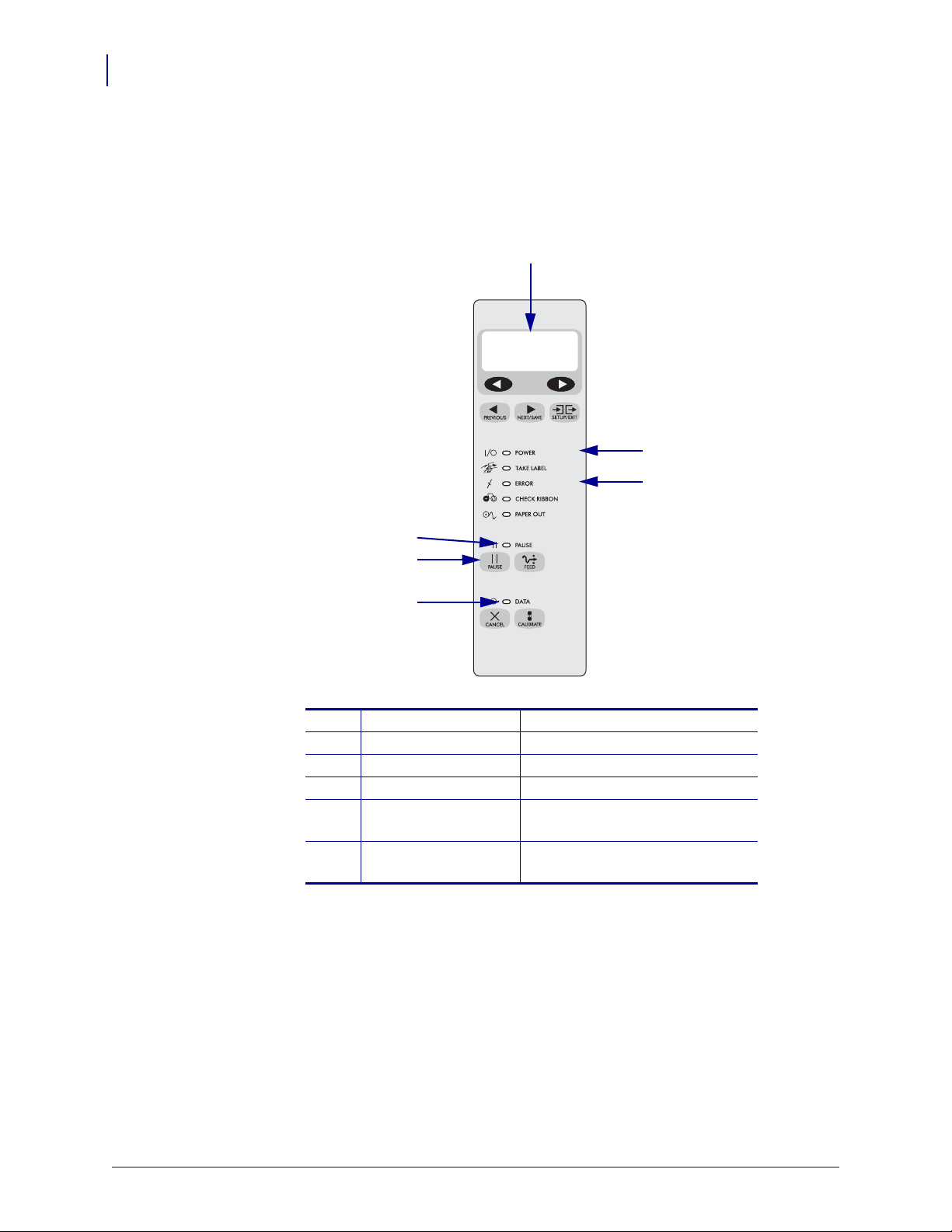

Slika 2 • Upravljačka ploča
1
2
3
4
5
6
Predočnik Pokazuje radno stanje pisača.
1
Lampica napajanja Svijetli kada je pisač uključen.
2
Lampica ERROR Treperi kada je pisač treba pomoć.
3
Lampica PAUSE Svijetli kada je pisač zaustavljen.
4
gumb PAUSE Kada se pritisne, pokreće ili
5
zaustavlja rad pisača.
Lampica DATA Brzo treperi kada pisač prima
6
podatke.
14024L-231 Rev. A XiIIIPlus/RXi Kratki vodič 13.7.2006
Dijelovi pisača
Slika 3 prikazuje dijelove unutar pretinca za medij u pisaču. Ovisno o instaliranim opcijama,
vaš pisač može izgledati drugačije.
Slika 3 • Dijelovi pisača
4 5
Dijelovi pisača
6
7
3
3
2
1
Ručica za otvaranje ispisne
1
glave
Prečka za
2
odljepljivanje/trganje
Platen valjak
3
Vre t eno namatača ribona
4
Vreteno nosača ribona
5
Držač nosača medija
6
Vodilica nosača medija
7
13.7.2006 XiIIIPlus/RXi Kratki vodič 14024L-231 Rev. A
Ulaganje medija
4
Ulaganje medija
Oprez • Kada ulažete medij ili ribon, skinite sav nakit koji bi mogao doći u dodir s ispisnom
glavom ili drugim dijelovima pisača.
Pridržavajte se uputa u ovom odjeljku za ulaganje medija u roli u Tear-off načinu (Slika 4). Za
upute o ulaganju bilo cik-cak medija ili za ulaganje u drugačijim načinima ispisa, pogledajte
Korisnički vodič.
Slika 4 • Putanja medija u Tear-Off načinu
Za umetanje medija na roli u Tear-Off načinu, učinite slijedeće:
1. Uklonite i odbacite sve zamrljane tagove ili naljepnice ili koji se drže ljepilom ili trakom.
Tagovi Naljepnice
14024L-231 Rev. A XiIIIPlus/RXi Kratki vodič 13.7.2006
Ulaganje medija
2. Kliznite prema van i nagnite prema dolje vodilicu medija.
3. Postavite rolu s medijem na nosač medija. Pritisnite rolu prema natrag, dokle ide.
4. Zakrenite prema gore vodilicu nosača medija i kliznite ju tako da samo dotiče rub role.
5
5. Otvorite sklop ispisne glave zakretanjem ručice za otvaranje ispisne glave (1).
1
13.7.2006 XiIIIPlus/RXi Kratki vodič 14024L-231 Rev. A
