XiIIIPlus/RXi Kratki vodič
Upotrebljavajte ovaj vodič za svakodnevni rad s pisačem. Više pojedinosti potražite u
Korisničkom vodiču.
Pogled izvana
Slika 1 • Vanjski izgled pisača
1
Sprijeda
2
Straga
3
4
Upravljačka ploča
1
Vratašca za medij
2
Preklopnik (O = isključeno, I = uključeno)
3
Priključak napajanja izmjeničnom strujom
4
© 2006 ZIH Corp.Svi nazivi i brojevi proizvoda zaštitni su znaci Zebra
i Zebra i Zebra logotip su registrirani zaštitni znaci ZIH Corp.
Sva prava pridržana.
14024L-231 Rev. A
13.7.2006
Upravljačka ploča
2
Upravljačka ploča
Upravljačka ploča (Slika 2) prikazuje radno stanje pisača i upravlja osnovnim radom pisača.
Slika 2 • Upravljačka ploča
1
2
3
4
5
6
Predočnik Pokazuje radno stanje pisača.
1
Lampica napajanja Svijetli kada je pisač uključen.
2
Lampica ERROR Treperi kada je pisač treba pomoć.
3
Lampica PAUSE Svijetli kada je pisač zaustavljen.
4
gumb PAUSE Kada se pritisne, pokreće ili
5
zaustavlja rad pisača.
Lampica DATA Brzo treperi kada pisač prima
6
podatke.
14024L-231 Rev. A XiIIIPlus/RXi Kratki vodič 13.7.2006
Dijelovi pisača
Slika 3 prikazuje dijelove unutar pretinca za medij u pisaču. Ovisno o instaliranim opcijama,
vaš pisač može izgledati drugačije.
Slika 3 • Dijelovi pisača
4 5
Dijelovi pisača
6
7
3
3
2
1
Ručica za otvaranje ispisne
1
glave
Prečka za
2
odljepljivanje/trganje
Platen valjak
3
Vre t eno namatača ribona
4
Vreteno nosača ribona
5
Držač nosača medija
6
Vodilica nosača medija
7
13.7.2006 XiIIIPlus/RXi Kratki vodič 14024L-231 Rev. A
Ulaganje medija
4
Ulaganje medija
Oprez • Kada ulažete medij ili ribon, skinite sav nakit koji bi mogao doći u dodir s ispisnom
glavom ili drugim dijelovima pisača.
Pridržavajte se uputa u ovom odjeljku za ulaganje medija u roli u Tear-off načinu (Slika 4). Za
upute o ulaganju bilo cik-cak medija ili za ulaganje u drugačijim načinima ispisa, pogledajte
Korisnički vodič.
Slika 4 • Putanja medija u Tear-Off načinu
Za umetanje medija na roli u Tear-Off načinu, učinite slijedeće:
1. Uklonite i odbacite sve zamrljane tagove ili naljepnice ili koji se drže ljepilom ili trakom.
Tagovi Naljepnice
14024L-231 Rev. A XiIIIPlus/RXi Kratki vodič 13.7.2006
Ulaganje medija
2. Kliznite prema van i nagnite prema dolje vodilicu medija.
3. Postavite rolu s medijem na nosač medija. Pritisnite rolu prema natrag, dokle ide.
4. Zakrenite prema gore vodilicu nosača medija i kliznite ju tako da samo dotiče rub role.
5
5. Otvorite sklop ispisne glave zakretanjem ručice za otvaranje ispisne glave (1).
1
13.7.2006 XiIIIPlus/RXi Kratki vodič 14024L-231 Rev. A
Ulaganje medija
6

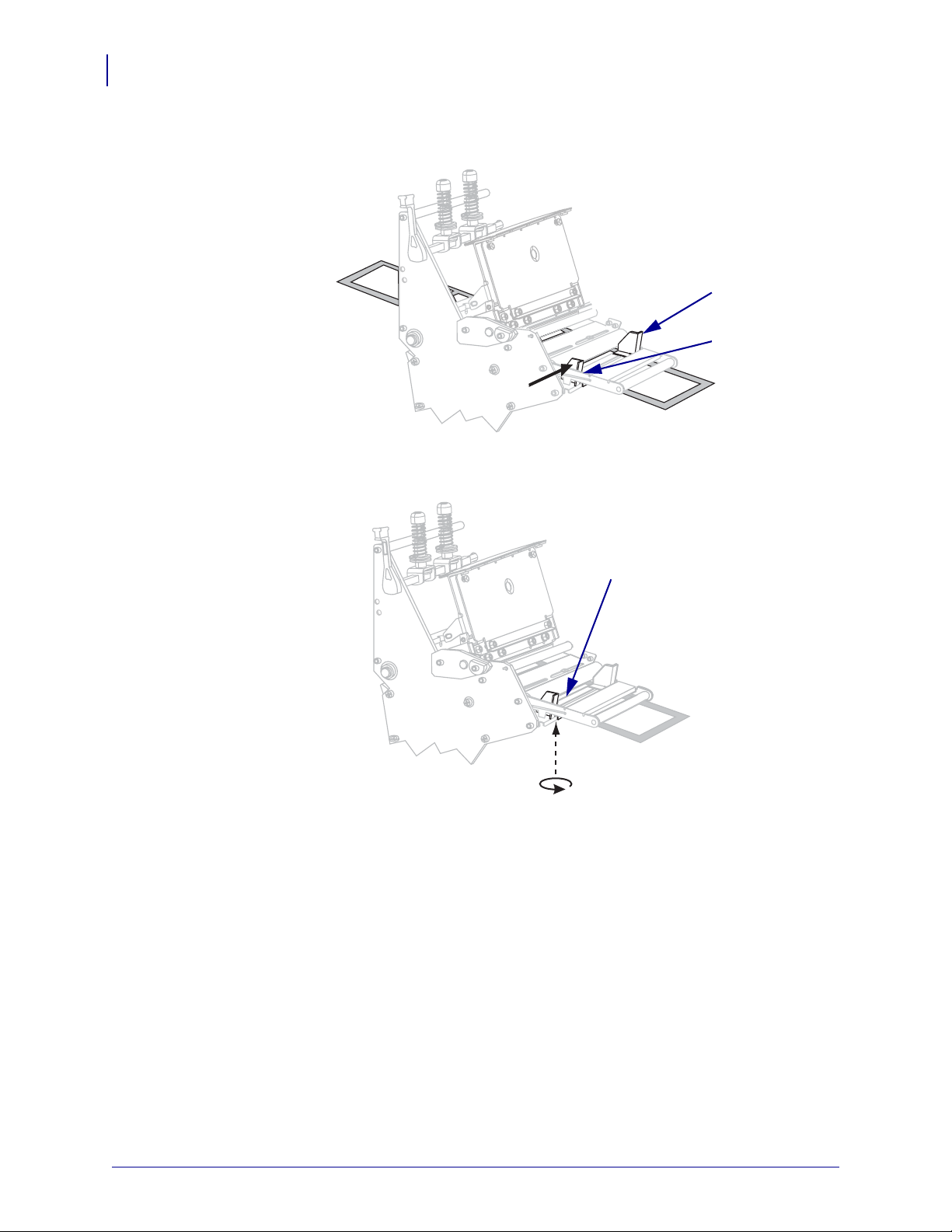

6. Otpustite vijak koji se odvrće ručno (nije vidljiv iz ovog ugla) smješten s donje strane
vanjske vodilice medija (
1).
1
7. Vanjsku vodilicu medija (1) kliznite posve prema van.
1
14024L-231 Rev. A XiIIIPlus/RXi Kratki vodič 13.7.2006
Ulaganje medija
8. Ako vaš pisač ima sklop fleksibilne vodilice medija (1), provedite medij ispod valjka
sklopa fleksibilne vodilice medija. Kod svih pisača provedite medij ispod valjka s
vodilicom medija (2) i i zatim gornjeg osjetnika medija (3).
Važno • Svakako medij provedite ispod tih komponenti. Ako medij provedete preko njih,
medij će ometati osjetnik ribona i izazivati poruku pogreške
RIBBON OUT.
3
2
1
7
9. Gurajte medij da prođe ispod sklopa ispisne glave (1), ispod potisne ploče (2), i zatim
preko platen valjka (3).
1
2
3
13.7.2006 XiIIIPlus/RXi Kratki vodič 14024L-231 Rev. A
Ulaganje medija
8
10. Poravnajte medij s unutarnjom vodilicom medija (1). Kliznite vanjsku vodilicu medija (2)
tako da samo dotiče rub medija.
1
2
11. Učvrstite vijak koji se zavrće ručno (nije vidljiv iz ovog ugla) smješten s donje strane
vanjske vodilice medija (
1).
1
14024L-231 Rev. A XiIIIPlus/RXi Kratki vodič 13.7.2006
12. Gurnite prema dolje sklop ispisne glave (1) i zakrenite ručicu za otvaranje ispisne glave u
smjeru kazaljke sata dok se ne zaustavi na mjestu (
Ulaganje ribona
Ulaganje ribona
2).
12
9
Oprez • Kada ulažete medij ili ribon, skinite sav nakit koji bi mogao doći u dodir s ispisnom
glavom ili drugim dijelovima pisača.
Pridržavajte se uputa u ovom odjeljku za ulaganje ribona za primjenu s 'thermal transfer'
naljepnicama. Za 'direct thermal' naljepnice, nemojte ulagati ribon u pisač. Putanja ribona za
pisače s fleksibilnim vodilicama ribona (Slika 5).
Važno • Kako bi se ispisna glava zaštitila od habanja, upotrebljavajte ribon koji je širi od
medija. Ribon mora biti premazan s vanjske strane (više pojedinosti potražite u Korisničkom
vodiču).
Slika 5 • Putanja ribona
Bez fleksibilne vodilice ribona Sa fleksibilnom vodilicom ribona
13.7.2006 XiIIIPlus/RXi Kratki vodič 14024L-231 Rev. A
Ulaganje ribona
10

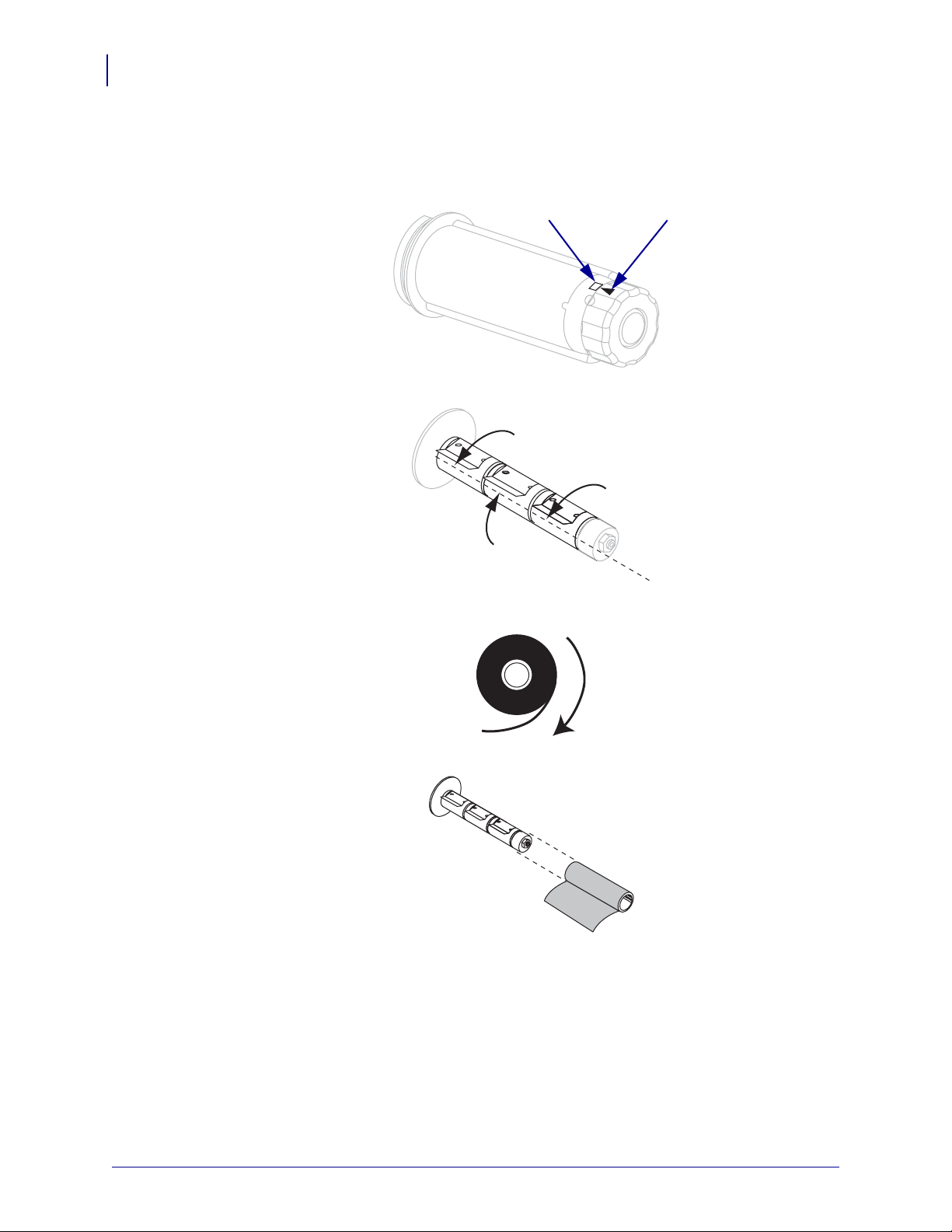

Za umetanje ribona, učinite slijedeće:
1. Poravnajte strelicu (1) na vretenu namatača ribona s urezom (2) u vretenu namatača
ribona.
12
2. Poravnajte segmente na vretenu za ribon.
3. Ribon postavite tako da se slobodan kraj odmotava u smjeru kazaljke sata.
4. Postavite rolu s ribonom na vreteno nosača ribona. Pritisnite rolu prema natrag, dokle ide.
14024L-231 Rev. A XiIIIPlus/RXi Kratki vodič 13.7.2006
Ulaganje ribona
5. Vodilica za ribon olakšava umetanje i vađenje ribona. Ima li vaša rola ribona na početku
pričvršćen papir ili nešto drugo što služi kao vođica ribona?
Ako... Tada...
Da Nastavite sa slijedećim korakom.
Ne
a. Otkinite traku medija (naljepnice i podlogu) oko 152-305 mm (6-12 in.)
dugu.
b. Odlijepite naljepnicu s podloge trake medija.
c. Upotrijebite tu naljepnicu (1) za pričvršćivanje ribona (2) na traku
medija (
3). Traka medija će služiti kao vođica za ribon.
23 1
6. Otvorite sklop ispisne glave zakretanjem ručice za otvaranje ispisne glave u smjeru
suprotno od kazaljke sata.
11
13.7.2006 XiIIIPlus/RXi Kratki vodič 14024L-231 Rev. A
Ulaganje ribona
12
7. Ima li vaš pisač sklop fleksibilne vodilice ribona? (Pogledajte Sliku 5 na stranici 9 o
lokaciji fleksibilne vodilice ribona.)
Ako... Tada...
Ne Provedite ribon preko sklop fleksibilne vodilice medija (1) i ispod valjka s
vodilicom ribona (
2).
Da
2
a. Provedite ribon kroz fleksibilnu vodilicu ribona. Ribon mora ići ispod
gornjeg valjka (
b. Provedite ribon ispod fleksibilne vodilice ribona (3).
1) i preko donjeg valjka (2).
1
3
2
1
14024L-231 Rev. A XiIIIPlus/RXi Kratki vodič 13.7.2006
Ulaganje ribona
8. Gurajte vođicu ribona naprijed tako da prođe ispod sklopa ispisne glave (1), preko potisne
ploče (2), i zatim preko platen valjka (3).
1
2
3
13
9. Provedite vođicu ribona preko gornjeg valjka za ribon (1) i prema vretenu namatača
ribona (
2).
21
10. Namatajte vođicu ribona i pričvršćeni ribon oko vretena namatača ribona u smjeru
suprotno od kazaljke sata.
13.7.2006 XiIIIPlus/RXi Kratki vodič 14024L-231 Rev. A
Ulaganje ribona
14
11. Zakrenite vreteno namatača ribona u smjeru suprotno od kazaljke sata nekoliko puta da
namotate ribon i zategnite.
12. Gurnite prema dolje sklop ispisne glave (1) i zakrenite ručicu za otvaranje ispisne glave u
smjeru kazaljke sata dok se ne zaustavi na mjestu (
12
2).
Uklanjanje iskorištenog ribona
Svaki puta kada mijenjate rolu ribona skinite istrošeni ribon s vretena namatača ribona.
Za uklanjanje ribona, učinite slijedeće:
1. Je li se ribon istrošio?
Ribon... Tada...
odmotan do kraja Nastavite sa slijedećim korakom.
nije odmotan do kraja Odrežite ili prekinite ribon ispred vretena namatača ribona.
14024L-231 Rev. A XiIIIPlus/RXi Kratki vodič 13.7.2006
Ulaganje ribona

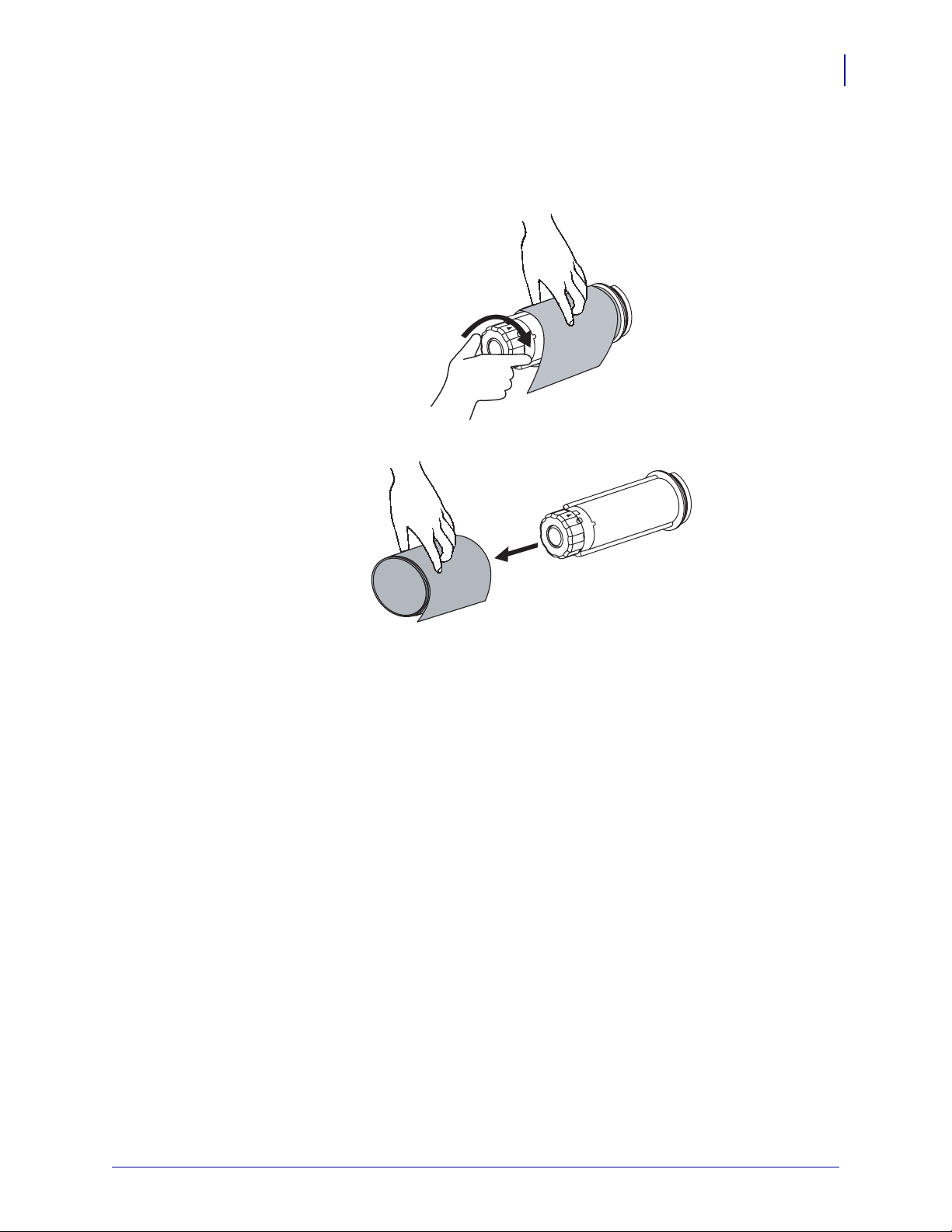

2. Držeći vreteno namatača ribona, okrenite gumb za otpuštanje ribona u smjeru kazaljke
sata dok se ne zaustavi.
Time se prečke za otpuštanje ribona zakrenu prema dolje, otpuštajući zatezanje
iskorištenog ribona.
3. Kliznite iskorišteni ribon sa vretena namatača za ribon i odbacite.
15
13.7.2006 XiIIIPlus/RXi Kratki vodič 14024L-231 Rev. A
Ulaganje ribona
16
