XiIIIPlus/RXi - Referenční příručka
Tato příručka poskytuje informace pro denní provoz tiskárny. Podrobnější informace naleznete
v Uživatelské příručce.
Pohled na tiskárnu
Obrázek 1 • Exteriér tiskárny
Přední strana
1
2
Zadní strana
3
4
Ovládací panel
1
Dvířka pro média
2
Vy p ín a č napětí (O = vypnuto, I = zapnuto)
3
Zástrčka pro napájení střídavým proudem
4
© 2006 ZIH Corp. Veškeré názvy a číselná označení jsou ochrannými
známkami Zebra a Zebra a logo Zebra jsou registrovanými ochrannými
známkami společnosti ZIH Corp. Všechna práva vyhrazena.
14024L-121 Úprava A
13.7.2006
Ovládací panel
2
Ovládací panel
Ovládací panel (Obrázek 2) zobrazuje provozní stav tiskárny a umožňuje základní řízení
provozu tiskárny.
Obrázek 2 • Ovládací panel
1
2
3
4
5
6
Displej LCD Zobrazuje provozní stav tiskárny.
1
Indikátor napětí Svítí, když je tiskárna zapnutá.
2
Indikátor chybového
3
stavu
Indikátor Pozastavení Svítí, když je tisk pozastaven.
4
Tlačítko Pozastavení Stisknutím se spustí nebo
5
Bliká, pokud tiskárna vyžaduje
zásah obsluhy.
pozastaví tisk.
Indikátor dat Rychle bliká, když tiskárna
6
přijímá data.
14024L-121 Úprava A XiIIIPlus/RXi - Referenční příručka 13.7.2006
Komponenty tiskárny
Obrázek 3 zobrazuje komponenty uvnitř oddílu tiskárny pro práci s médiem. Vaše tiskárna
může vypadat o něco jinak vzhledem k instalaci volitelných prvků.
Obrázek 3 • Komponenty tiskárny
4 5
Komponenty tiskárny
6
7
3
3
2
1
Páčka pro odklopení tiskové
1
hlavy
Lišta pro odtržení/odlepení
2
Váleček pod tiskovou hlavou
3
Navíjecí trn pásky
4
Odvíjecí trn pásky
5
Držák pro odvíjení médií
6
Vo d i č odvíjení médií
7
13.7.2006 XiIIIPlus/RXi - Referenční příručka 14024L-121 Úprava A
Založení médií
4
Založení médií
Upozornění • Pokud zavádíte médium nebo pásku, sundejte si prstýnky či jiné šperky,
které by se mohly dostat do kontaktu s tiskovou hlavou nebo jinými částmi tiskárny.
Tyto pokyny platí pro založení médií v rolích pro práci v režimu odtrhávání (Tear-Off)
(Obrázek 4). Pokyny pro založení skládaných médií nebo zakládání médií v jiných režimech
tisku najdete v Uživatelské příručce.
Obrázek 4 • Dráha média v režimu odtrhávání
Médium v rolích pro práci v režimu odtrhávání založíte následujícím způsobem:
1. Odstraňte štítky nebo etikety, které jsou znečištěné nebo přilepené lepidlem či páskou,
avyhoďte je.
Štítky Etikety
14024L-121 Úprava A XiIIIPlus/RXi - Referenční příručka 13.7.2006
2. Vy s uňte a sklopte vodič médií.
3. Umístěte roli média na držák média. Zatlačte roli do nejzazší polohy.
4. Přiklopte vodič média a pak ho přisuňte tak, aby se dotýkal okraje role.
Založení médií
5
5. Odklopte sestavu tiskové hlavy otočením páčky pro odklopení tiskové hlavy (1) proti
směru hodinových ručiček.
1
13.7.2006 XiIIIPlus/RXi - Referenční příručka 14024L-121 Úprava A
Založení médií
6

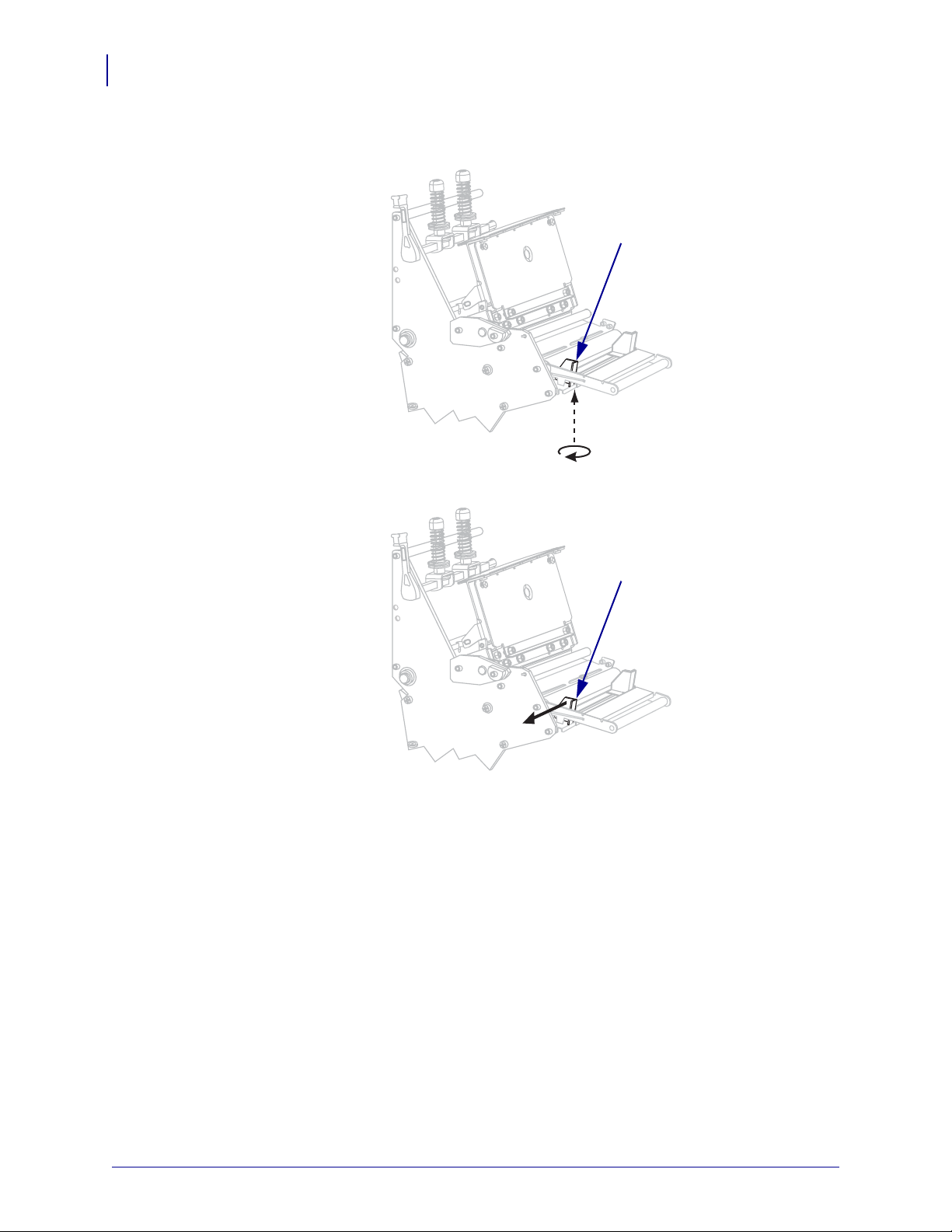

6. Rukou uvolněte šroub (z tohoto úhlu není vidět), který se nachází vespod vnějšího vodiče
médií (
1).
1
7. Vy s uňte vnější vodič médií (1) zcela ven.
1
14024L-121 Úprava A XiIIIPlus/RXi - Referenční příručka 13.7.2006
Založení médií
8. Pokud je součástí vaší tiskárny napínací mechanismus pro médium (1), protáhněte
médium pod válečkem napínacího mechanismu. U všech tiskáren veďte médium pod
válečkem vodiče médií (2) a sestavou horního senzoru médií (3).
Důležité • Médium musíte vést pod těmito komponenty. Pokud pásku povedete nad nimi,
médium cloní senzoru pásky, což povede k chybnému hlášení, že došla páska
RIBBON OUT).
(
3
2
1
7
9. Prostrčte médium pod sestavou tiskové hlavy (1), nasazovací deskou (2) a potom nad
váleček pod tiskovou hlavou (3).
1
2
3
13.7.2006 XiIIIPlus/RXi - Referenční příručka 14024L-121 Úprava A
Založení médií
8
10. Zarovnejte médium s vnitřním vodičem médií (1). Přisuňte vnější vodič médií (2) tak, aby
se dotýkal okraje média.
1
2
11. Rukou utáhněte šroub (z tohoto úhlu není vidět), který se nachází vespod vnějšího vodiče
médií (
1).
1
14024L-121 Úprava A XiIIIPlus/RXi - Referenční příručka 13.7.2006
12. Sklopte sestavu tiskové hlavy (1) a potom otočte páčku pro odklopení tiskové hlavy po
směru hodinových ručiček, dokud se nezablokuje (
Založení pásky
Založení pásky
2).
12
9
Upozornění • Pokud zavádíte médium nebo pásku, sundejte si prstýnky či jiné šperky,
které by se mohly dostat do kontaktu s tiskovou hlavou nebo jinými částmi tiskárny.
Tyto pokyny platí pro založení pásky pro použití s etiketami pro termotransfer. Pro etikety pro
přímý tepelný tisk pásku nezavádějte do tiskárny. Dráha pásky se mírně liší pro tiskárny
s mechanismy pro napnutí pásky (Obrázek 5).
Důležité • Abyste zabránili opotřebení tiskové hlavy, používejte pásku, která je širší než
médium. Páska musí být potažená na vnější straně (další informace naleznete v Uživatelské
příručce).
Obrázek 5 • Dráha pásky
Bez napínacího mechanismu S napínacím mechanismem
13.7.2006 XiIIIPlus/RXi - Referenční příručka 14024L-121 Úprava A
Založení pásky
10
Pásku založíte následujícím způsobem:

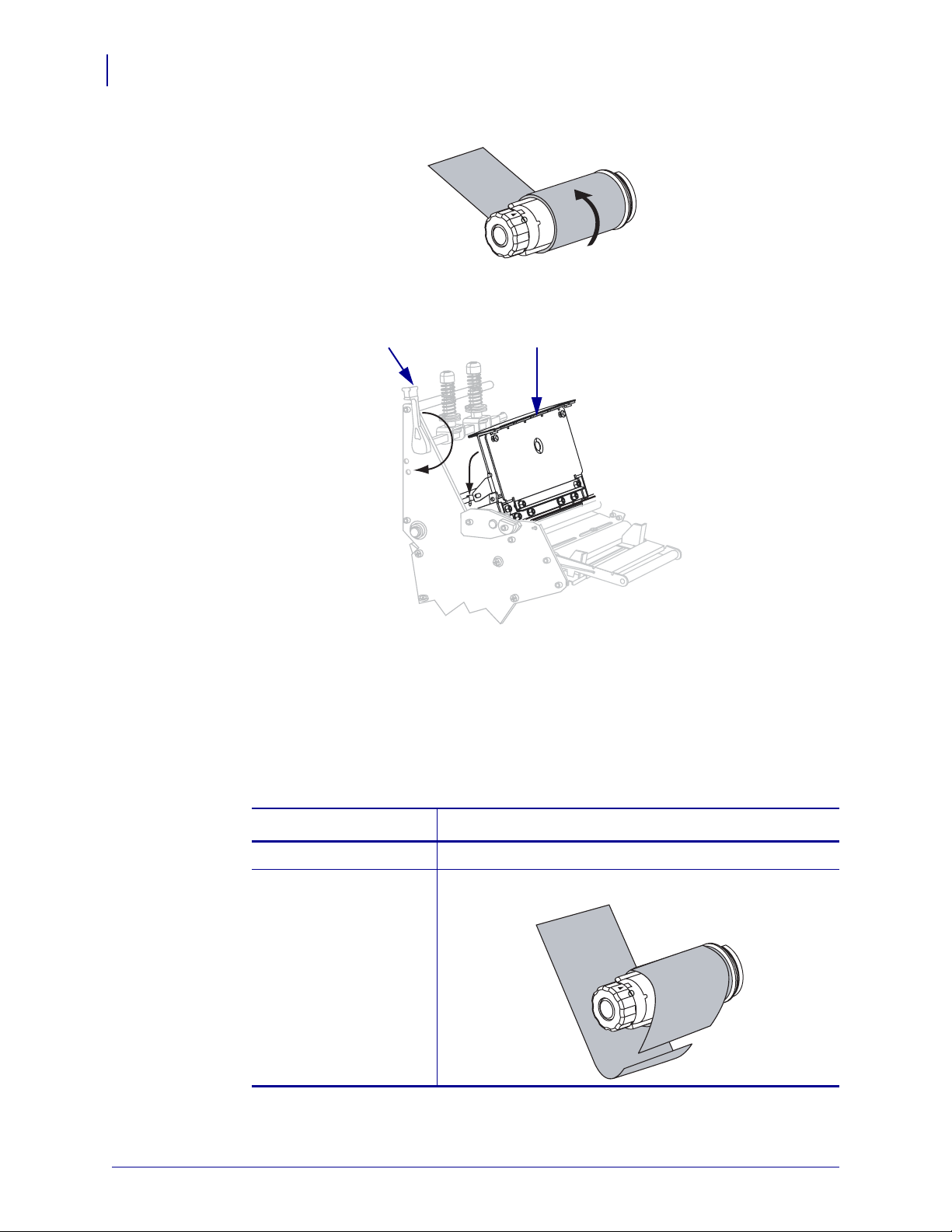

1. Zarovnejte šipku (1) na odjišt’ovači navíjecího trnu s vrubem (2) na navíjecím trnu pásky.
12
2. Zarovnejte segmenty odvíjecího trnu pásky.
3. Kotouč pásky držte tak, aby se volný konec odvíjel po směru hodinových ručiček.
4. Umístěte kotouč pásky na odvíjecí trn pásky. Zatlačte roli do nejzazší polohy.
14024L-121 Úprava A XiIIIPlus/RXi - Referenční příručka 13.7.2006
Založení pásky
5. Zaváděcí pruh zavádění a odstranění pásky usnadní. Má role pásky, kterou používáte,
připojený pásek papíru nebo něco podobného, co slouží pro zavedení pásky?
Pokud... potom...
Ano přejděte na další krok.
Ne
a. Odtrhněte z role kus média (etikety a podklad) o délce 150 - 305 mm
(6 - 12 palců).
b. Odlepte z něj jednu etiketu.
c. Pomocí této etikety (1) připojte konec pásky (2) k pruhu média (3).
Takto připravený pruh média pak slouží k zavedení pásky.
23 1
6. Odklopte sestavu tiskové hlavy otočením páčky pro odklopení tiskové hlavy proti směru
hodinových ručiček.
11
13.7.2006 XiIIIPlus/RXi - Referenční příručka 14024L-121 Úprava A
Založení pásky
12
7. Má vaše tiskárna napínací mechanismus pásky? (Umístění napínacího mechanismu viz
Obrázek 5 na straně 9.)
Pokud... pak...
Ne veďte pásku nad válečkem napínacího mechanismu média (1) a pod
válečkem vodiče pásky(
2).
Ano
2
a. Ve ďte pásku napínacím mechanismem prásky. Páska musí být vedena
pod horním válečkem (
b. Ve ďte pásku pod vodicím válečkem pásky (3).
1) a potom nad dolním válečkem (2).
1
3
2
1
14024L-121 Úprava A XiIIIPlus/RXi - Referenční příručka 13.7.2006
Založení pásky
8. Prostrčte zaváděcí pruh pod sestavou tiskové hlavy (1), nad nasazovací deskou (2)
a potom nad válečkem pod tiskovou hlavou (3).
1
2
3
13
9. Ve ďte zaváděcí pruh nad horním válečkem pro pásku (1) a potom směrem k navíjecímu
trnu pásky (
2).
21
10. Obtočte zaváděcí pruh s připojenou páskou proti směru hodinových ručiček kolem
navíjecího trnu pásky
13.7.2006 XiIIIPlus/RXi - Referenční příručka 14024L-121 Úprava A
Založení pásky
14
11. Několika otočeními trnu proti směru hodinových ručiček naviňte pásku a vypněte ji.
12. Sklopte sestavu tiskové hlavy (1) a potom otočte páčku pro odklopení tiskové hlavy po
směru hodinových ručiček, dokud se nezablokuje (
12
2).
Odstranění použité pásky
Odstraňte použitou pásku z navíjecího trnu pásky pokaždé, kdy měníte roli pásky.
Použitou pásku odstraníte následujícím způsobem:
1. Je páska vypotřebována?
Pokud páska... pak...
došla přejděte na další krok.
nedošla přeřízněte nebo přetrhněte pásku před navíjecím trnem.
14024L-121 Úprava A XiIIIPlus/RXi - Referenční příručka 13.7.2006
Založení pásky
2. Přidržte navíjecí trn pásky a otáčejte odjišt’ovačem po směru hodinových ručiček, dokud
se nezastaví.
Tyčinky pro uvolnění pásky se otočí směrem dolů a uvolní tlak, který použitou pásku drží
na trnu.
3. Použitou pásku sundejte z navíjecího trnu a vyhoďte.
15
13.7.2006 XiIIIPlus/RXi - Referenční příručka 14024L-121 Úprava A
Založení pásky
16
