XiIIIPlus/RXi - Guide de référence rapide
Ce guide contient des informations qui faciliteront l'utilisation courante de votre imprimante.
Pour plus de détails, reportez-vous au Guide d'utilisation.
Vue extérieure

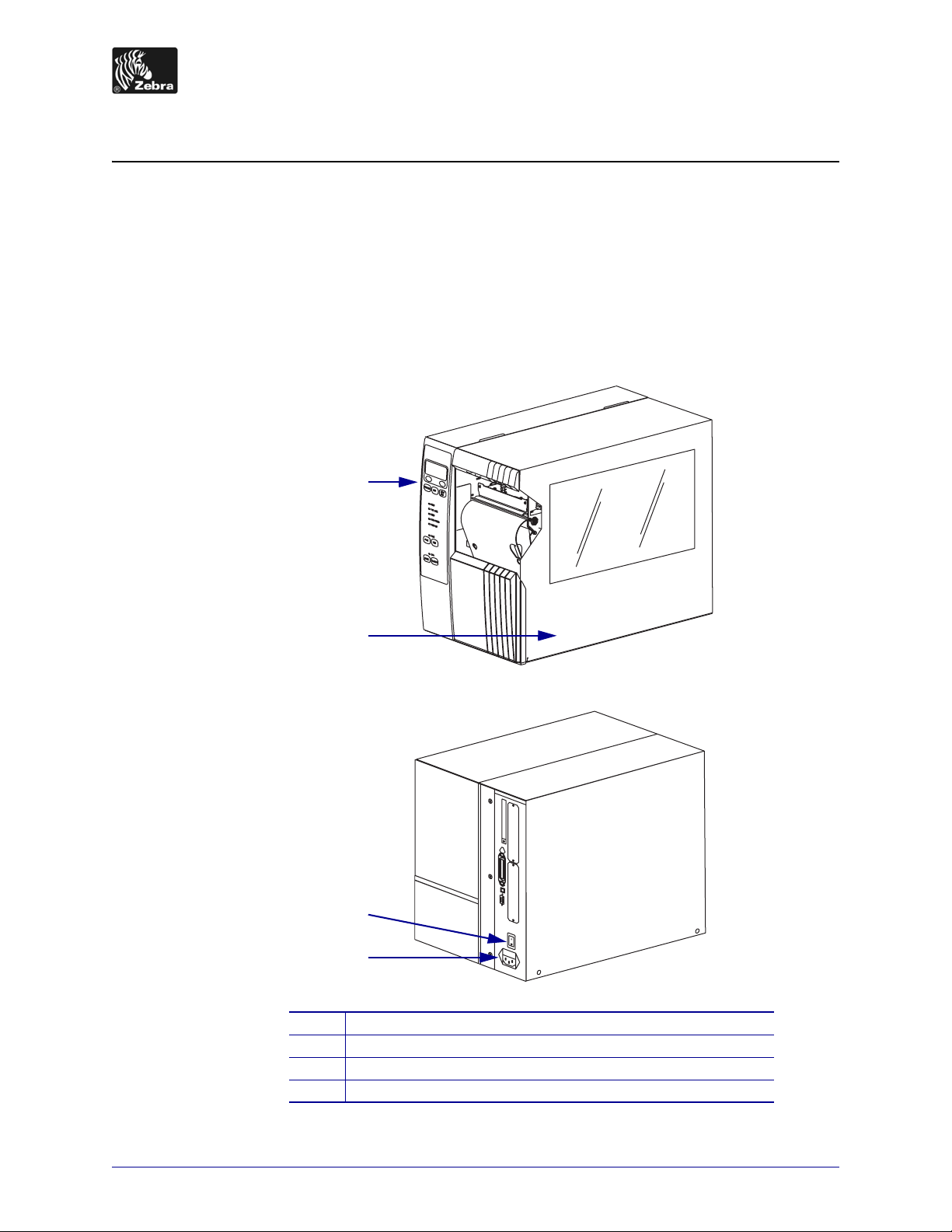

Figure 1 • Extérieur de l'imprimante
Avant
1
2
Arrière
3
4
Panneau de commande
1
Panneau d'accès aux supports
2
Interrupteur d'alimentation (O = hors tension, I = sous tension)
3
Connecteur d'alimentation
4
© 2006 ZIH Corp. Tous les numéros et noms de produits sont des marques
commerciales de Zebra ; Zebra et le logo Zebra sont des marques déposées
de ZIH Corp. Tous droits réservés.
14024L-021 Rév. A
13/07/2006
Panneau de commande
2
Panneau de commande
Le panneau de commande (Figure 2) contrôle le fonctionnement de base de l'imprimante et
indique son état.

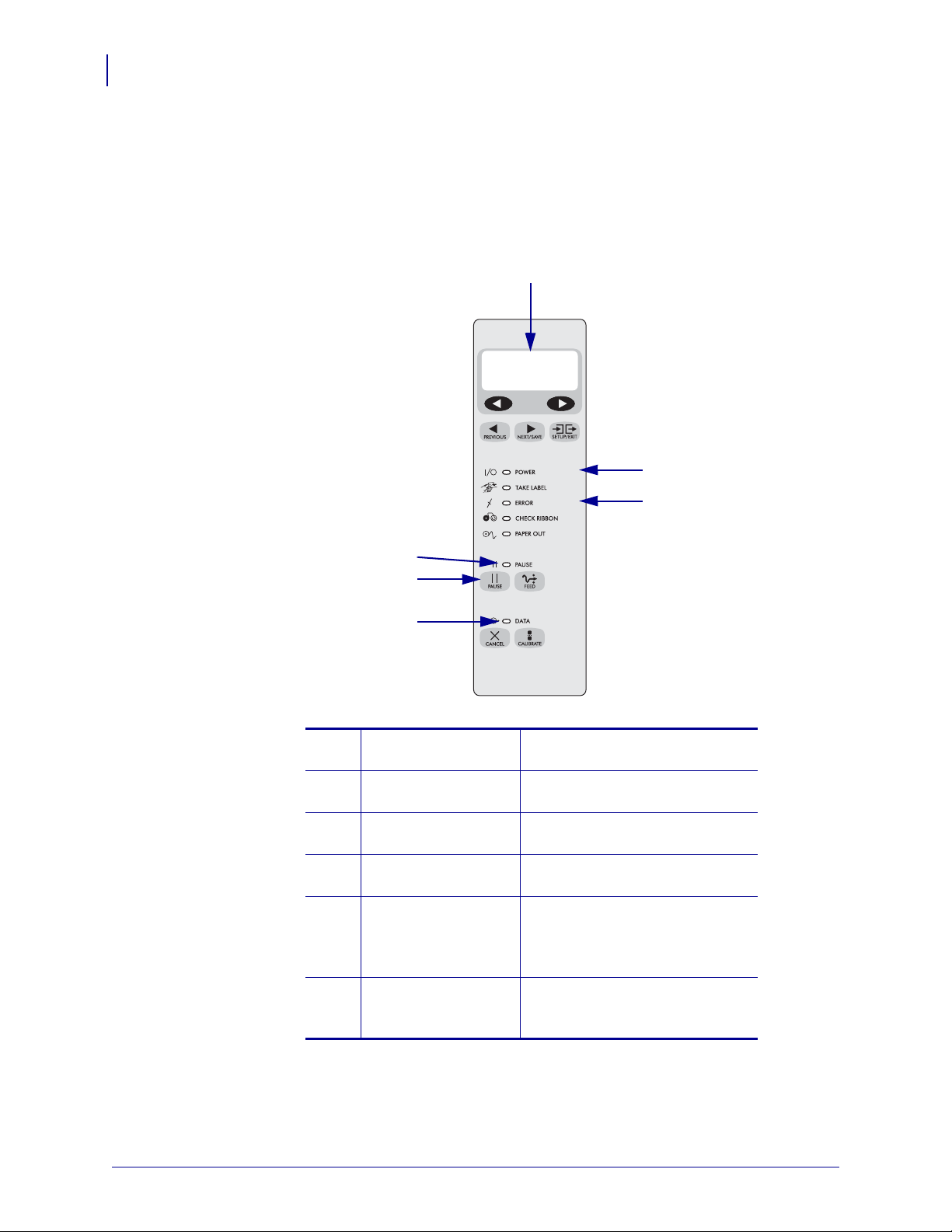

Figure 2 • Panneau de commande
1
2
3
4
5
6
Afficheur Indique l'état de fonctionnement
1
de l'imprimante.
Voyant Power
2
(Alimentation)
Voyant Error (Erreur) Clignote lorsque l'imprimante
3
Est allumé lorsque l'imprimante
est sous tension.
exige votre intervention.
Voyant PAUSE Est allumé lorsque l'imprimante
4
est en pause.
Bouton PAU SE Lorsque vous appuyez dessus,
5
cette touche permet d'activer ou de
désactiver le mode de
fonctionnement de l'imprimante.
6
Voyant Data
(Données)
Clignote rapidement lorsque
l'imprimante est en train de
recevoir des données.
14024L-021 Rév. A XiIIIPlus/RXi - Guide de référence rapide 13/07/2006
Composants de l'imprimante
La Figure 3 identifie les composants placés à l'intérieur du compartiment papier de votre
imprimante. Votre imprimante sera peut-être légèrement différente en fonction des options
installées.

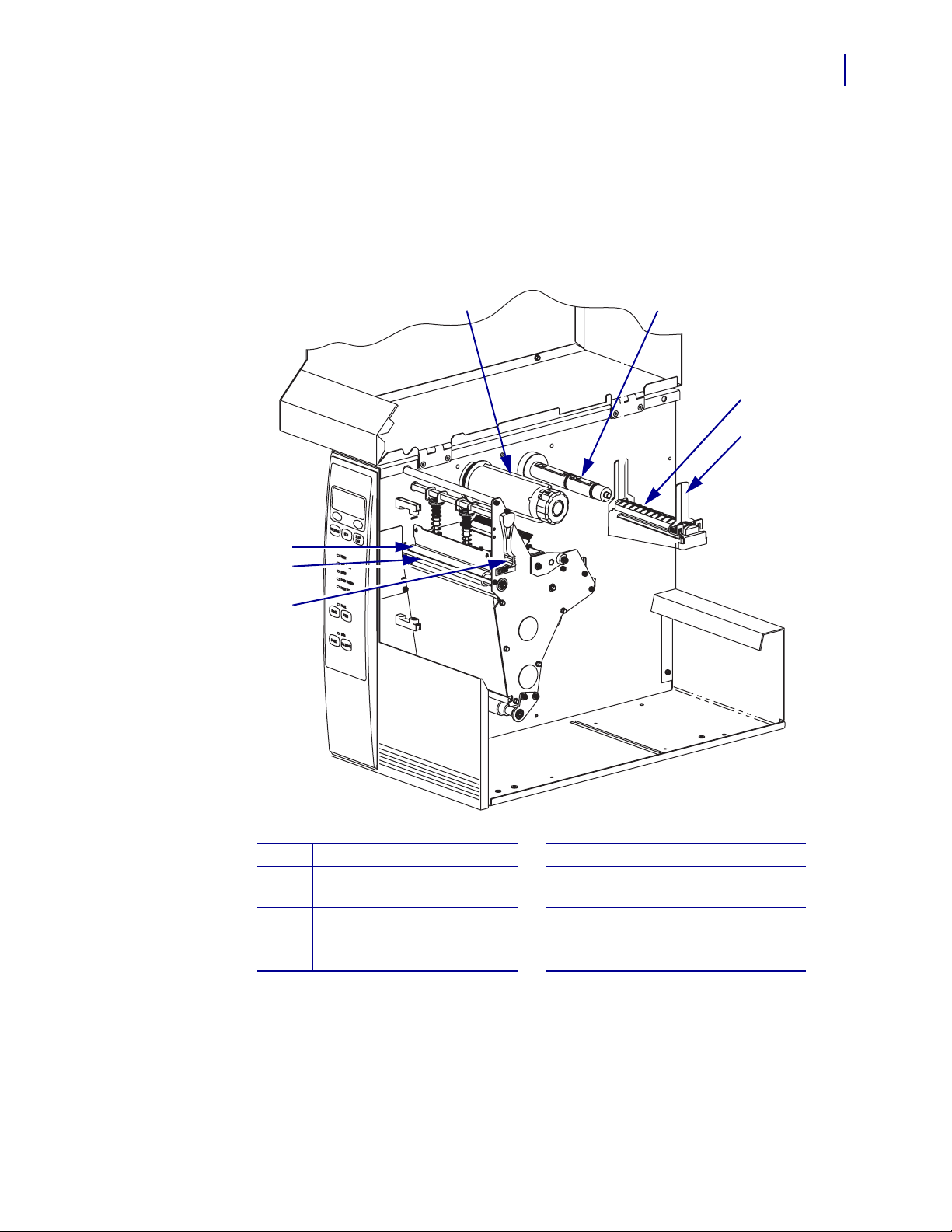

Figure 3 • Composants de l'imprimante
Composants de l'imprimante
4 5
3
6
7
3
2
1
Levier d'ouverture de tête
1
Barre de
2
prédécollage/déchirement
Contre-rouleau
3
Mandrin récupérateur du
4
ruban
Axe du rouleau de ruban
5
Porte-rouleau
6
Guide de papier
7
13/07/2006 XiIIIPlus/RXi - Guide de référence rapide 14024L-021 Rév. A
Chargement du papier
4
Chargement du papier
Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en
contact avec la tête d'impression ou toute autre pièce de l'imprimante.
Les instructions figurant dans cette section vous permettront de charger un rouleau de papier
en mode déchirement (Figure 4). Pour de plus amples instructions sur le chargement du papier
à pliage paravent ou sur le chargement suivant différents modes d'impression, reportez-vous au
Guide d'utilisation.

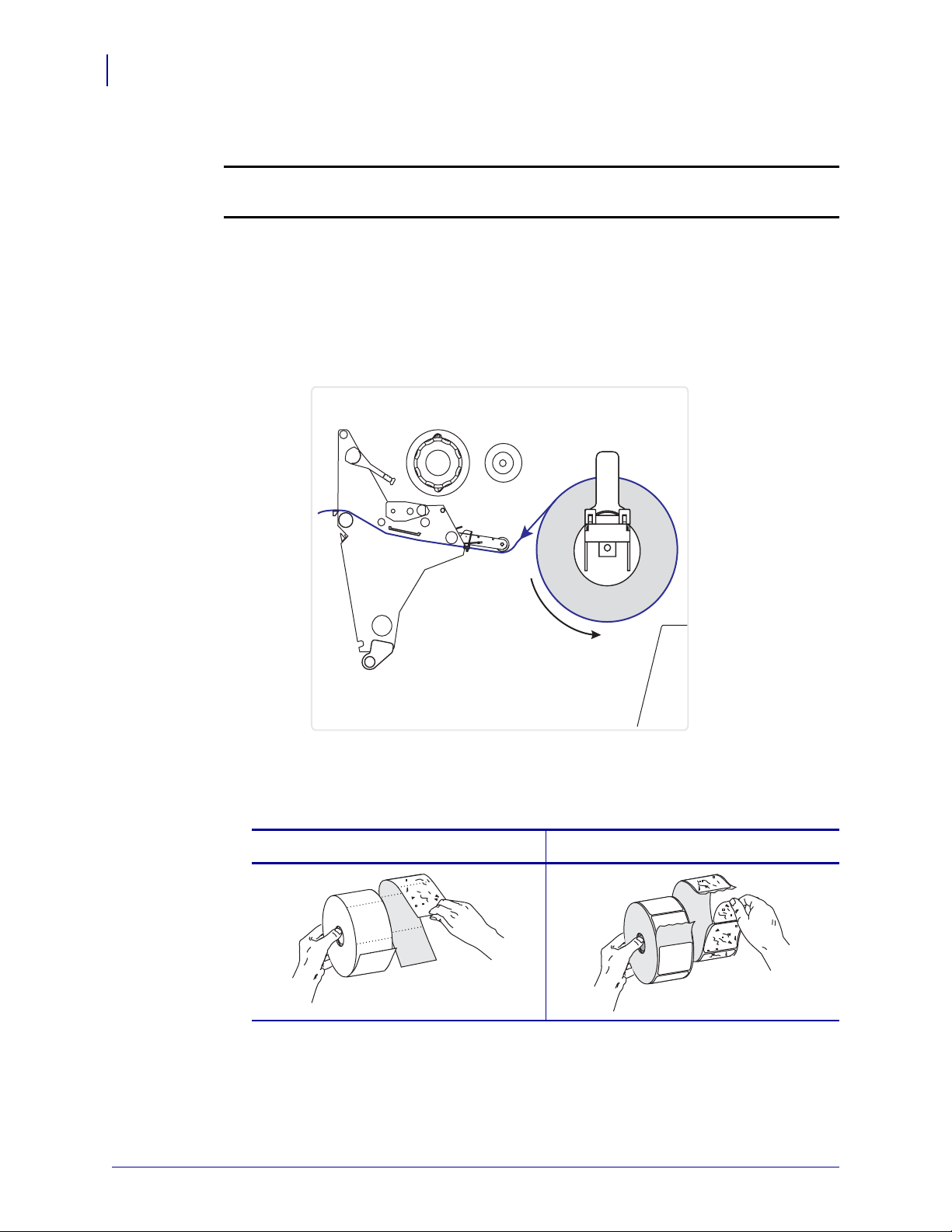

Figure 4 • Passage de papier en mode déchirement
Pour charger le rouleau de papier en mode déchirement, procédez comme suit :
1. Retirez les étiquettes sales ou retenues par des bandes adhésives ou du scotch et jetez-les.
Carton pour étiquettes Etiquettes
14024L-021 Rév. A XiIIIPlus/RXi - Guide de référence rapide 13/07/2006
Chargement du papier

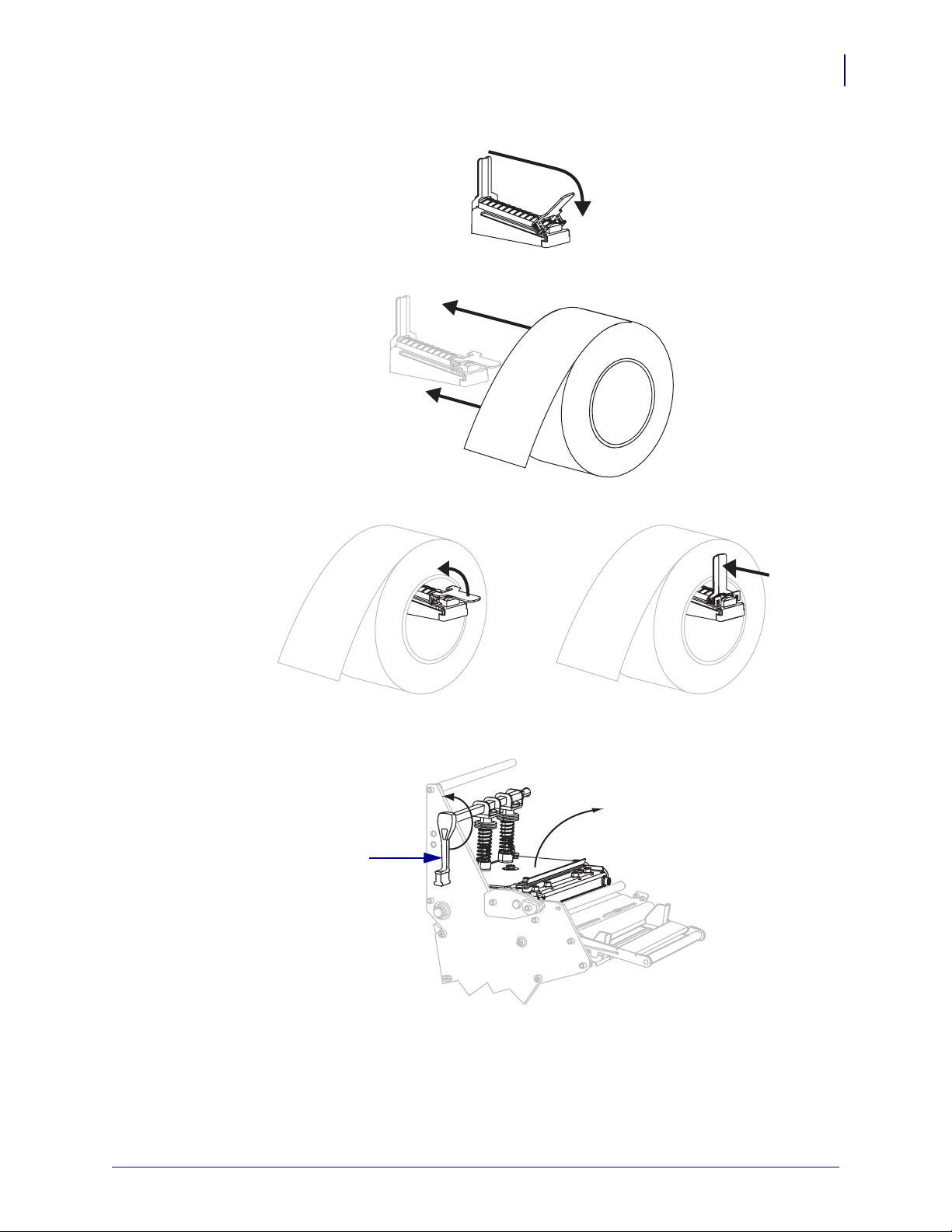

2. Faites glisser le guide de rouleau de papier vers l'extérieur et poussez-le vers le bas.
3. Placez le rouleau de papier sur le porte-rouleau. Poussez le rouleau aussi loin que possible.
4. Relevez le guide de papier, puis faites-le glisser jusqu'à ce qu'il touche le bord du rouleau.
5
5. Ouvrez la tête d'impression en faisant tourner le levier d'ouverture (1) dans le sens inverse
des aiguilles d'une montre.
1
13/07/2006 XiIIIPlus/RXi - Guide de référence rapide 14024L-021 Rév. A
