XiIIIPlus/RXi Naslaggids
Gebruik deze gids bij het dagelijks bedienen van uw printer. Voor gedetailleerde informatie
dient u de Gebruikershandleiding te raadplegen.
Buitenaanzicht
Afbeelding 1 • Buitenkant van Printer
1
Voorkant
2
Achterkant
3
4
Controlepaneel
1
Mediadeurtje
2
Stroomschakelaar (O = Uit, I = Aan)
3
Wisselstroomconnector
4
© 2006 ZIH Corp. Alle productnamen en nummers zijn Zebra
handelsmerken en Zebra en het logo van Zebra zijn gedeponeerde
handelsmerken van ZIH Corp. Alle rechten voorbehouden.
14024L-201 Rev. A
13-7-2006
Controlepaneel
2
Controlepaneel
Het controlepaneel (Afbeelding 2) geeft de bedieningsstatus van de printer weer en regelt de
basisbediening van de printer.
Afbeelding 2 • Controlepaneel
1
2
3
4
5
6
LCD Geeft de bedieningsstatus van de
1
printer weer.
Stroomlampje Aan als de printer aan is.
2
Foutlampje Knippert als de printer aandacht
3
nodig heeft.
PAUSE-lampje Aan als de printer wordt
4
gepauzeerd.
De knop PAUS E Start of stopt de bediening van de
5
printer indien deze knop wordt
ingedrukt.
Datalampje Knippert snel wanneer de printer
6
gegevens ontvangt.
14024L-201 Rev. A XiIIIPlus/RXi Naslaggids 13-7-2006
Printeronderdelen
Afbeelding 3 geeft de onderdelen weer in het mediacompartiment van uw printer. Afhankelijk
van de geïnstalleerde opties kan uw printer er enigszins anders uitzien.
Afbeelding 3 • Printeronderdelen
4 5
Printeronderdelen
6
7
3
3
2
1
Hendeltje van de printkop
1
Lostrek-/afscheurbalk
2
Degelrol
3
Lintspoel
4
Lintaanbrengspoel
5
Hanger
6
Toevoergeleider
7
13-7-2006 XiIIIPlus/RXi Naslaggids 14024L-201 Rev. A
Media laden
4
Media laden
Voorzichtig • Zorg dat u bij het laden van medium of lint alle sieraden afdoet die in contact
zouden kunnen komen met de printkop of andere printeronderdelen.
Gebruik de instructies in dit gedeelte om de rol medium te laden in de modus Afscheuren
(Afbeelding 4). Voor instructies over het laden van kettingpapier of voor het laden in andere
afdrukmodi, raadpleegt u de Gebruikershandleiding .
Afbeelding 4 • Mediapad in modus Afscheuren
Ga als volgt te werk om een rol medium in de modus Afscheuren te laden:
1. Verwijder en werp alle tags of labels die vuil zijn of die worden vastgehouden door
kleefstoffen of tape weg.
Tagpapier Labels
14024L-201 Rev. A XiIIIPlus/RXi Naslaggids 13-7-2006
Media laden
2. Schuif de aanbrenggeleider eruit en draai deze om.
3. Plaats de rol met media op de hanger. Duw de rol zover mogelijk naar achteren.
4. Schuif de aanbrenggeleider omhoog en naar binnen totdat deze de rand van de rol
aanraakt.
5
5. Open de printkopmontage door het hendeltje van de printkop (1) tegen de klok in te
draaien.
1
13-7-2006 XiIIIPlus/RXi Naslaggids 14024L-201 Rev. A
Media laden
6

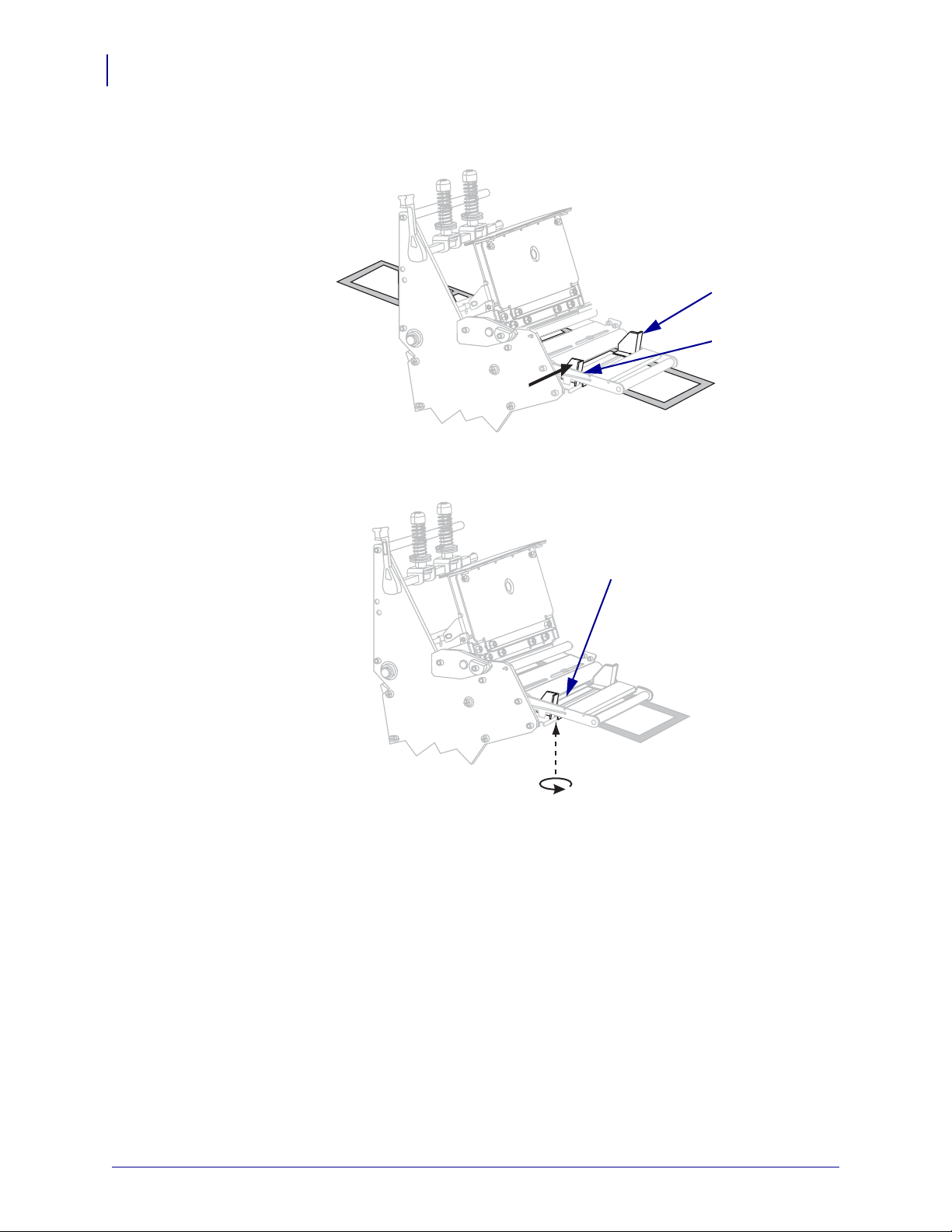

6. Maak de duimschroef los (niet zichtbaar vanuit deze hoek) op de onderkant van de
buitenste mediageleider (
1).
1
7. Schuif de buitenste mediageleider (1) er helemaal uit.
1
14024L-201 Rev. A XiIIIPlus/RXi Naslaggids 13-7-2006
Media laden
8. Als uw printer een mobiele montage heeft (1), dient u het medium onder de rol hiervan te
leiden. Voor alle printers geldt dat u het medium onder de mediageleiderrol (2) en
vervolgens onder de bovenste mediasensor (3) leidt.
Belangrijk • Zorg dat u het medium onder deze componenten leidt. Als u het medium
eroverheen leidt, blokkeert het medium de lintsensor en veroorzaakt het een foutieve
LINT OP-fout.
3
2
1
7
9. Druk het medium naar voren totdat het onder de printkopmontage (1) doorgaat, onder
de klikplaat door (2) en over de degelrol (3).
1
2
3
13-7-2006 XiIIIPlus/RXi Naslaggids 14024L-201 Rev. A
Media laden
8
10. Breng het medium op één lijn met de binnenste mediageleider (1). Schuif de buitenste
mediageleider (
2) erin totdat deze de rand van het medium aanraakt.
1
2
11. Draai de duimschroef vast (niet zichtbaar vanuit deze hoek) op de onderkant van de
buitenste mediageleider (
1).
1
14024L-201 Rev. A XiIIIPlus/RXi Naslaggids 13-7-2006
Lint laden
Lint laden
12. Druk de printkopmontage omlaag (1) en draai het hendeltje van de printkop met de klok
mee tot deze vastklikt (
2).
12
9
Voorzichtig • Zorg dat u bij het laden van medium of lint alle sieraden afdoet die in contact
zouden kunnen komen met de printkop of andere printeronderdelen.
Gebruik de instructies in dit gedeelte om lint te laden voor gebruik met thermische
overdrachtlabels. Voor rechtstreekse thermische labels dient u het lint niet in de printer te
laden. Het lintpad is iets anders voor printers met mobiele montages (Afbeelding 5).
Belangrijk • Gebruik lint dat breder is dan het medium om de printkop tegen slijtage te
beschermen. Het lint moet gecoat zijn aan de buitenkant (raadpleeg de
Gebruikershandleiding voor meer informatie).
Afbeelding 5 • Pad van het lint
Zonder mobiele montage Met mobiele montage
13-7-2006 XiIIIPlus/RXi Naslaggids 14024L-201 Rev. A
10
Lint laden
Ga als volgt te werk om het lint te laden:
1. Richt de pijl (1) op de knop van de lintspoel uit met de inkeping (2) in de lintspoel.
12
2. Breng de segmenten van lintaanbrengspoel op één lijn.
3. Richt het lint zodat het losse uiteinde met de klok mee open rolt.
4. Plaats de lintrol op de lintaanbrengspoel. Duw de rol zover mogelijk naar achteren.
14024L-201 Rev. A XiIIIPlus/RXi Naslaggids 13-7-2006
Lint laden
5. Een aanloopstrook maakt het laden en verwijderen van lint gemakkelijker. Is er papier of
iets anders aan uw lintrol bevestigd dat dient als aanloopstrook?
Indien: Ga dan als volgt te werk:
Ja Ga door met de volgende stap.
Nee
a. Scheur een strook medium (labels en rugpapier) ongeveer 150-305 mm
(6-12 inch) lang van de rol.
b. Trek een label van de mediumstrook.
c. Gebruik deze label (1) om het uiteinde van het lint (2) aan de
mediumstrook te bevestigen (
3). De mediumstrook fungeert als
aanloopstrook.
23 1
11
6. Open de printkopmontage door het hendeltje van de printkop tegen de klok in te draaien.
13-7-2006 XiIIIPlus/RXi Naslaggids 14024L-201 Rev. A
12
Lint laden
7. Heeft uw printer een mobiele montage? (Zie Afbeelding 5 op pagina 9 voor de locatie van
de mobiele montage.)
Indien... Dan..
Nee Leid het lint over de mobiele montage heen (1) en onder de lintgeleiderol
2).
(
Ja
2
a. Leid het lint door de mobiele montage. Het lint moet over de bovenste
1) en vervolgens over de onderste rol gaan (2).
rol (
b. Leid het lint onder de lintgeleiderol (3).
1
3
2
1
14024L-201 Rev. A XiIIIPlus/RXi Naslaggids 13-7-2006
Lint laden
8. Druk de aanloopstrook naar voren totdat deze onder de printkopmontage (1) doorgaat,
over de klikplaat heen (2) en vervolgens over de degelrol (3).
1
2
3
13
9. Leid de aanloopstrook over de bovenste lintrol (1) en vervolgens in de richting van de
lintspoel (
2).
21
10. Wikkel de aanloopstrook en het daaraan bevestigde lint tegen de klok in rond de lintspoel.
13-7-2006 XiIIIPlus/RXi Naslaggids 14024L-201 Rev. A
14
Lint laden
11. Draai de spindel enkele keren tegen de klok in om het lint om de spindel te wikkelen en
zorg dat het lint goed strak zit.
12. Druk de printkopmontage omlaag (1) en draai het hendeltje van de printkop met de klok
mee tot deze vastklikt (
2).
12
Gebruikt lint verwijderen
Verwijder gebruikt lint van de lintspoel telkens wanneer u de lintrol vervangt.
Ga als volgt te werk om gebruikt lint te verwijderen:
1. Is het lint op?
Als het lint... Dan...
Op is Ga door met de volgende stap.
Niet op is Snijd of breek het lint door vóór de lintspoel.
14024L-201 Rev. A XiIIIPlus/RXi Naslaggids 13-7-2006
Lint laden
2. Houd de lintspoel vast en draai de vrijgeefknop van het lint met de klok mee tot deze
stopt.
De vrijgeefstangen van het lint draaien omlaag zodat de greep van de spindel op het
gebruikte lint verslapt.
3. Schuif het gebruikte lint vervolgens van de lintspoel en gooi het weg.
15
13-7-2006 XiIIIPlus/RXi Naslaggids 14024L-201 Rev. A
16
Lint laden
Notities • __________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
14024L-201 Rev. A XiIIIPlus/RXi Naslaggids 13-7-2006
